MT系列智能数显温控仪使用说明书
XMT系列数显温度控制器使用说明书
限设定值，但仍低于上限设定值时，绿灯、红灯同时熄灭，下限继电器总低断、总高通，停止加温，上限继电器总低通、总高断，继续加温。当实际温度值达到或超过上限设定值时，红灯亮，此时下限、上限继电器均为总高通、总低断，停止加温。
一般作温度控制时，可把下限继电器输出作辅助加热控制、上限继电器输出做加热控制。也可把下限继电器输出作温度控制，上限继电器输出作超温报警用。
3、XMT — 131/132、XMTA — 2301/2302、XMTD — 2301/2302 的调节功能与使用方法：此类型号规格仪表为时间比例式
调节控制功能温控表。
五、其它
1、温控表的使用、保管环境应符合技术要求，现场不应有腐蚀性气体；
2、在有电机、变频器等易产生交流屏蔽干扰源的场合，温控表的工作电源线不要与电机、变频器的电源线串联共接，
以减少仪表的电磁干扰；
3、温控表在使用过程中损坏，如系制造质量不良所致，18个月内由我司免费维修更换；如系使用方因拆封、接线错误
一、概述

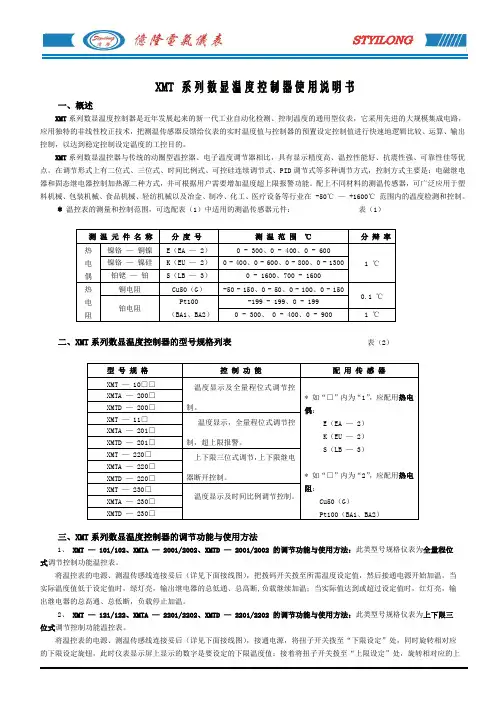

XMT系列数显温度控制器是近年发展起来的新一代工业自动化检测、控制温度的通用型仪表，它采用先进的大规模集成电路，应用独特的非线性校正技术，把测温传感器反馈给仪表的实时温度值与控制器的预置设定控制值进行快速地逻辑比较、运算、输出控制，以达到稳定控制设定温度的工控目的。
XMT系列数显温控器与传统的动圈型温控器、电子温度调节器相比，具有显示精度高、温控性能好、抗震性强、可靠性佳等优点。在调节形式上有二位式、三位式、时间比例式、可控硅连续调节式、PID调节式等多种调节方式，控制方式主要是：电磁继电器和固态继电器控制加热源二种方式，并可根据用户需要增加温度超上限报警功能。配上不同材料的测温传感器，可广泛应用于塑料机械、包装机械、食品机械、轻纺机械以及冶金、制冷、化工、医疗设备等行业在 -50℃ — +1600℃ 范围内的温度检测和控制。
XMT智能数显示控制仪表使用说明书样本
一．概述●该系列数字显示控制仪表主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。
●该系列仪表采用数字校正系统, 测量精度稳定, 可扩展使用各种非线性传感器。
●丰富的自诊断功能, 任意输入信号规格, 多种输出规格及多种报警设置方式设置, 能广泛满足各种用户需要。
●仪表采用全开放式用户自设定界面。
●标准信号输入时, 显示量程可编程。
变送输出时, 输出状态刻度可根椐用户需要自行设定。
●仪表因断阻、断偶及其它断信号, 仪表屏面会不停闪烁报警提示。
二．主要技术指标●输入回路: 单回路, 双回路。
●输入信号: 电阻信号: 各种规格的热电阻如:Pt100,Cu50,Cu100,BA1,BA2,G或远传压力表●电偶信号: 各种规格的热电偶如: K, E , S, B, J, T, N等●电压信号: 0~5V, 1~5V, 0~20mV, 0~75mV, 0~200mV等●电流信号: 0~10mA, 4~20mA等及各种非标准信号●测量精度:±0.5%FS±l字。
分辨率: 末位: ±l字, 光柱精度±1%●显示方式: -1999~9999设定值显示, -1999~9999测量值显示, 发光二极管工作状态显示, 光柱显示过程量的百分比。
●输出信号: 模拟量输出: 0~10mA、负载≤1KΩ, 4~20mA、负载≤500Ω0~5V, 1~5V要求负载电阻≥250KΩ●开关量输出: 继电器控制输出( AC220V , 3A无感负载)●报警方式: 用户可根据要求自行设定。
●恒压电源输出: DC24V电源输出, 供二线制变送器使用。
●使用环境: 温度: 0~50℃, 相对湿度: 85%RH以下避免强腐蚀性气体●工作电源: AC220±10% 50HZ±2HZAC96~260V ----------开关电源DC24V±2V ----------开关电源DC220V±20% ----------开关电源●功效: 约6W●重量: 约0.5Kg三．操作指南1．各部分名称:.过程量及参数代码2.名称及功能内容3．操作方式3．1: 一级参数的设定方式( 单显示仪表无此项程序)●正确接线: 请参照仪表随机接线图接妥输入输出及电源线, 并请确认无误。
(完整版)XMT数显调节仪使用说明
XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。
配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。
二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。
MT温控器说明书完整版
M T温控器说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】MTC-5080 微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜、风机等功能，适用于对冷库温度的控制。
主要功能温度测量、显示、控制；温度校正；制冷、化霜、风机控制输出；温度超限、超量程及传感器故障报警等。
规格尺寸◇前面板尺寸：100（长）*51(宽)（毫米）◇安装开孔尺寸：92（长）*44（宽）（毫米）◇整机尺寸：100（长）*51(宽)*(深)（毫米）◇传感器线长：2 米（含探头长度）技术参数◇工作电压：220VAC±10% 50HZ/60HZ◇测控温度范围：-50℃~50℃◇测温精度：±1℃显示分辨率：0.1℃◇制冷、化霜、风机输出触点容量：3A/220VAC◇传感器类型：NTC（10Ω /25℃,B 值 3435K）◇工作环境温度:0℃~60℃◇工作环境湿度:20%~85%不可结露面板示意图用户菜单系统菜单用户菜单设置：在运行状态下，按住“设置/查看”键持续 5 秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
进入用户菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。
系统菜单设置：在运行状态下，同时按住“设置/查看”与“▼”键持续 5 秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置(可循环操作)。
进入系统菜单后，按“▲”或“▼” 键可修改“停机温度”显示窗里的设定参数。
参数指示灯全灭。
数显表使用说明书
数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F .S ，并具备调校、数字滤波功能 适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定3、技术规格电 源：85V AC~265V AC ，100V DC~380V DC ，功耗小于4W 工作环境：0℃~50℃，湿度低于85%R .H ，无结露。
显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★ 注：0~10VDC 输入，订货时需说明，此时仪表不能万能输入℃T -100~400℃.S基本误差：小于0.5%F测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。
（1）仪表与热电阻的接线（2）仪表与热电偶及电流、电压输入的接线（3）仪表与2线制变送器电流信号的接线（4）仪表与3线制、4线制电压、电流变送器的接线A-H规格160×80尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图A-S规格80×160尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图B-F规格96×96尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图C-H规格96×48尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图14 bA-A 变送输出零点修正设定值-500-500 7.315 bAFi 变送输出满度修正设定值0.500-1.500 7.3注：（bout ）——输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。
MT温控器说明书
MTC-5080 微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜、风机等功能，适用于对冷库温度的控制。
主要功能温度测量、显示、控制；温度校正；制冷、化霜、风机控制输出；温度超限、超量程及传感器故障报警等。
规格尺寸◇前面板尺寸：100（长）*51(宽)（毫米）◇安装开孔尺寸：92（长）*44（宽）（毫米）◇整机尺寸：100（长）*51(宽)*(深)（毫米）◇传感器线长：2 米（含探头长度）技术参数◇工作电压：220VAC±10% 50HZ/60HZ◇测控温度范围：-50℃~50℃◇测温精度：±1℃显示分辨率：0.1℃◇制冷、化霜、风机输出触点容量：3A/220VAC◇传感器类型：NTC（10Ω /25℃,B 值 3435K）◇工作环境温度:0℃~60℃◇工作环境湿度:20%~85%不可结露面板示意图用户菜单系统菜单用户菜单设置：在运行状态下，按住“设置/查看”键持续 5 秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
进入用户菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。
系统菜单设置：在运行状态下，同时按住“设置/查看”与“▼”键持续 5 秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置(可循环操作)。
进入系统菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。
参数指示灯全灭。
在参数设置状态下按住“设置/查看”键持续 3 秒以上或 30 秒内无按键动作，则退出参数设置状态。
用户菜单查看：在运行状态下，按住“设置/查看”键持续 3 秒至“开机温度”指示灯亮时，并按下下并立即松开“设置/查看”键一次，将查看下一项参数（可循环操作）,相应的参数指示灯亮。
XMT系列数显温控仪使用说明
XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。
技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。
这是仪表的标准显示方式。
（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。
（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。
定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。
当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。
此时可用按住减键3秒钟重新启动一个定时周期。
只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。
一个定时周期结束后,由BL参数决定第二报警继电器的动作。
MT温控仪使用说明书
XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要特点热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于%FS模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出1A 600V线性信号 0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±%±1个字9.电源电压: AC85-264V(50/60Hz)3.分辨率： 1℃、(额定100-240V AC)4.采样周期：2次/sec AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差， DC (额定 24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH 的6.报警输出：继电器触点 AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48mm三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。
