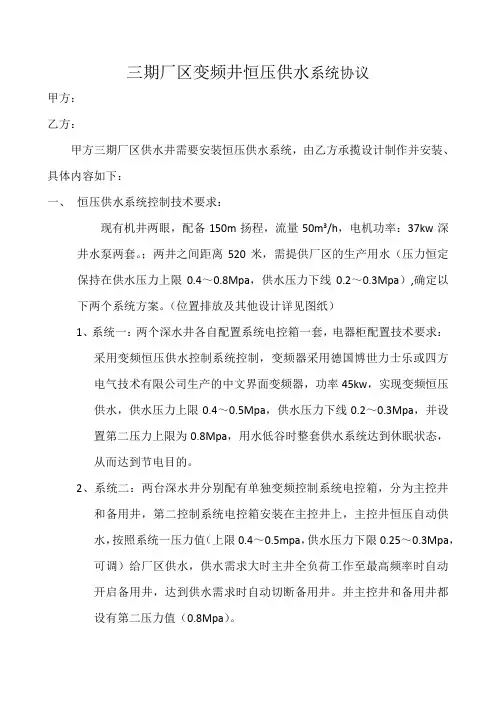

三期厂区变频井恒压供水系统协议甲方：乙方：甲方三期厂区供水井需要安装恒压供水系统，由乙方承揽设计制作并安装、具体内容如下：一、恒压供水系统控制技术要求：现有机井两眼，配备150m扬程，流量50m3/h，电机功率：37kw深井水泵两套。
；两井之间距离520米，需提供厂区的生产用水（压力恒定保持在供水压力上限0.4～0.8Mpa，供水压力下线0.2～0.3Mpa）,确定以下两个系统方案。
（位置排放及其他设计详见图纸）1、系统一：两个深水井各自配置系统电控箱一套，电器柜配置技术要求：采用变频恒压供水控制系统控制，变频器采用德国博世力士乐或四方电气技术有限公司生产的中文界面变频器，功率45kw，实现变频恒压供水，供水压力上限0.4～0.5Mpa，供水压力下线0.2～0.3Mpa，并设置第二压力上限为0.8Mpa，用水低谷时整套供水系统达到休眠状态，从而达到节电目的。
2、系统二：两台深水井分别配有单独变频控制系统电控箱，分为主控井和备用井，第二控制系统电控箱安装在主控井上，主控井恒压自动供水，按照系统一压力值（上限0.4～0.5mpa，供水压力下限0.25～0.3Mpa，可调）给厂区供水，供水需求大时主井全负荷工作至最高频率时自动开启备用井，达到供水需求时自动切断备用井。
并主控井和备用井都设有第二压力值（0.8Mpa）。
二、具体施工要求及价格：1、甲方提供配套深井水泵、压力水罐及管道安装，乙方负责变频恒压供水控制系统的所有配置及安装调试，（消防信号线沟槽由甲方开挖、回填，信号线的铺设安装由乙方负责）并培训甲方3人以上能熟练掌握实际操作及调试。
2、恒压供水控制系统的所有配置及安装调试的总计价格：＿＿＿＿元，大写＿＿＿＿＿元整。
三、质量保证及验收标准：本协议交工验收，由甲方质检人员及被培训操作人员按上述要求验收；（变频供水系统甲方被培训操作人员签字）为交工验收合格。
本协议恒压供水控制系统的所有配置质保期为一年。
变频恒压供水控制器通讯
开关功能 变频运行 控制器启停 消防巡检
位地址 4001
4002
5001
开关功能 位地址 开关功能 位地址
1#变频 3001
5#变频 3009
1#工频 3002
5#工频 300A
2#变频 3003
6#变频 300B
2#工频 3004
6#工频 300C
3#变频 3#工频
3005
3006
小泵变频 小泵工频
MODBUS 部分功能码
功能码
定义
03 读取参数值或工作状态
写寄存器数据
10
写开关量输出控制
操作 读取一路或多路开关量状态 把一组二进制数据写入单个寄存器 控制多路继电器“合/分”输出
6.3 数据区 数据区包括需要由从机返送何种信息或执行什么动作。这些信息可以时数据（如;开关
量输入/输出、模拟量输入/输出、寄存器等等）、参考地址等。例如：主机通过功能码 03 告 诉从机返回寄存器的值（包括要读取寄存器的起始地址及读取寄存器的长度），则返回的数 据包括寄存器的数据长度及数据内容。对于不同的从机，地址合数据信息都不相同（应给出 通讯信息表）。
DB4610/DB3610/DB2610 系列控制器接入具备 RS485 总线的“单主多从”控制网络。 四、总线结构

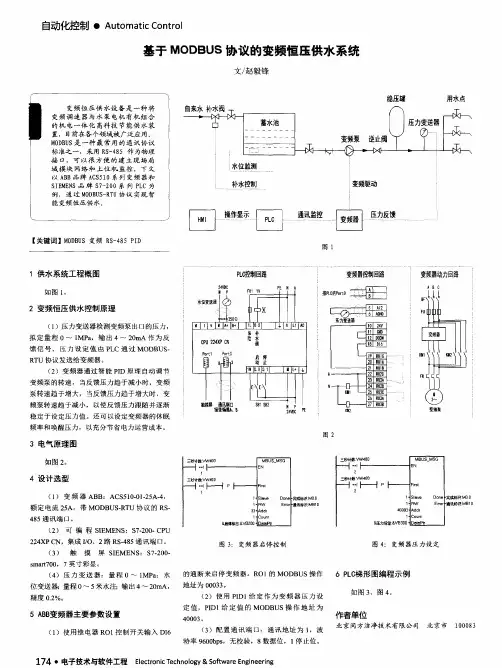

基于 MODBUS 协议的变频恒压供水系统
图４ ： 变 频 器 压 力设 定
ｓ ｍａ ￣ ７ ０ ０ ，７英 寸 彩 显 。
（ ４ ）压 力 变 送 器 ： 量 程 ０～ １ ＭＰ ａ ； 水
的通断来启停变频器。Ｒ Ｏ１ 的ＭＯ Ｄ Ｂ Ｕ Ｓ 操作 ６ Ｐ Ｌ ０ 梯形图编程示例
地址为 ０ ０ ０ ３ ３ 。 （ ２ ）使用 Ｐ Ｉ Ｄ１ 给 定 作为 变频 器压 力 设
位变送器 量程 ０ ～５ 米 水注； 输 出４ ～２ ０ ｍ Ａ，
精度 Ｏ － ２ ％。
如图 ３ 、图 ４ 。
５ Ａ Ｂ Ｂ 变频器主要参数设置
（ １ ）使用 继电器 ＲＯ１控制开 关输入 Ｄ Ｉ ６
定值 ，Ｐ Ｉ Ｄ１给 定 值 的 ＭＯ ＤＢ ＵＳ操 作 地 址 为
４ ０ ｏ ０ ３。
０
ｍ
Ｉ ｌ ０ ３ Ｂ
变 频蕞
３ 电 气原 理 图
如图２ 。
三秒计数： Ｘ ￣ Ｖ ４ ０ ０
Ｉ—
１
Ｍ Ｂ ＵＳ Ｍ ＳＧ
Ｅ Ｎ
三秒计数．
—］ 一
２
Ｏ ０
ＭＢ ＵＳ — Ｍ ＳＧ
ＥＮ
Ｉ
ｌ
４设计选型
—
三秒Ｉ ＋ ￣： Ｖ Ｗ４ ０ ０
压 力 反 馈
１供水系统工 程概 图
如图 １ 。
Ｐ Ｌ Ｃ 控 制回 路
－
变 频 器控 制 回 路
变 频 器 动力 回 路
＾ Ｂ Ｃ
２ 变 频恒 压供 水控 制 原 理
（ １ ）压 力 变 送 器 检 测 变 频 泵 出 口 的压 力 ，
。 二 ： 疆 置
变频恒压供水控制系统方案
变频恒压供水控制系统方案1.方案介绍变频恒压供水控制系统基本由水泵、变频器、压力传感器和PLC控制器组成。
该系统可以对水泵的运行速度进行调节，以使供水系统的压力始终保持在设定值范围内。
当系统检测到压力超过设定值时，将降低水泵的运行速度，反之则提高运行速度。
2.系统原理变频恒压供水控制系统的原理基于水泵的调速运行。
通过变频器控制电机的转速，可以实现水泵的流量调节。
系统中的压力传感器会实时监测供水系统的压力，并将压力信号传给PLC控制器。
PLC控制器根据设定的压力范围和实际的压力信号来调节变频器的输出频率。
当实际压力超过设定范围时，PLC控制器会降低变频器的输出频率，降低水泵的运行速度；当实际压力低于设定范围时，则相反地提高运行速度。
3.系统优势(1)节能环保：相比传统的供水系统，在需求较低时能够降低水泵的运行速度，减少能耗和噪音。
在需求较高时，能够提高运行速度以满足压力需求，提高系统的响应性和供水能力。
(2)压力稳定：采用变频恒压供水控制系统可以实现对供水系统压力的精确控制，保证水压始终保持在设定值范围内，提高供水质量和稳定性。
(3)设备寿命长：通过变频器控制水泵的运行速度，可以减少启停次数，减轻设备的磨损，延长水泵和其他设备的使用寿命。
(4)自动监控保护：系统可以实时监测供水压力，一旦超过设定范围，系统会自动调节水泵的运行速度，确保供水稳定，同时还能提供报警功能，及时发现和排除故障。
4.实施步骤(1)系统设计：根据实际需求，确定供水系统的压力范围和变频器的参数配置。
(2)设备选型和采购：选购符合系统需求的水泵、变频器、压力传感器和PLC控制器等设备。
(3)设备安装和连接：安装和连接好水泵、变频器、压力传感器和PLC控制器等设备。
(4)系统调试和运行：通过调节变频器的参数和设定压力范围，实现系统的压力控制和供水调节。
(5)系统监测和维护：定期检查和维护系统的各个部件，确保系统正常运行。
总结：通过变频恒压供水控制系统的应用，可以实现供水系统的智能化、高效化和节能环保化。

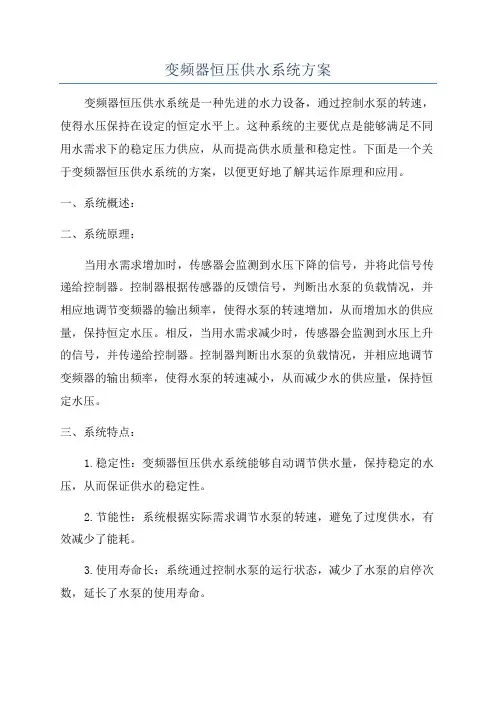

变频器恒压供水系统方案
变频器恒压供水系统方案变频器恒压供水系统是一种先进的水力设备，通过控制水泵的转速，使得水压保持在设定的恒定水平上。
这种系统的主要优点是能够满足不同用水需求下的稳定压力供应，从而提高供水质量和稳定性。
下面是一个关于变频器恒压供水系统的方案，以便更好地了解其运作原理和应用。
一、系统概述：二、系统原理：当用水需求增加时，传感器会监测到水压下降的信号，并将此信号传递给控制器。
控制器根据传感器的反馈信号，判断出水泵的负载情况，并相应地调节变频器的输出频率，使得水泵的转速增加，从而增加水的供应量，保持恒定水压。
相反，当用水需求减少时，传感器会监测到水压上升的信号，并传递给控制器。
控制器判断出水泵的负载情况，并相应地调节变频器的输出频率，使得水泵的转速减小，从而减少水的供应量，保持恒定水压。
三、系统特点：1.稳定性：变频器恒压供水系统能够自动调节供水量，保持稳定的水压，从而保证供水的稳定性。
2.节能性：系统根据实际需求调节水泵的转速，避免了过度供水，有效减少了能耗。
3.使用寿命长：系统通过控制水泵的运行状态，减少了水泵的启停次数，延长了水泵的使用寿命。
4.安全性：系统具备过载、过压、低压和短路等保护功能，确保供水系统的安全运行。
四、系统应用：变频器恒压供水系统广泛应用于城市居民楼、写字楼、商场、医院、学校等公共建筑的给水供应，以及工业生产中的供水系统。
由于该系统能够根据实际需求精确调节水泵的供水量，满足不同用水量的需求，因此特别适用于节水型社区和工厂。
五、系统优势：1.提高供水质量：系统能够根据实际需求调节供水量，保持恒定水压，避免了因水压变化而导致的水质问题。
2.减少能耗：系统根据实际需求调节水泵的运行状态，避免了过度供水，减少了能耗。
3.简化维护：系统能够自动控制水泵的运行状态，减少了人工干预和维护工作。
4.提高供水稳定性：系统能够根据实际需求调节供水量，保持稳定的水压，提高了供水的稳定性。
综上所述，变频器恒压供水系统是一种先进的水力设备，通过控制水泵的转速，使得水压保持在设定的恒定水平上。
变频恒压供水技术协议
变频恒压供水技术协议1. 引言本技术协议旨在详细阐述变频恒压供水技术的原理、应用范围、实施方案以及技术要求等内容，以确保供水系统的稳定性和高效性。
2. 技术原理变频恒压供水技术是通过控制水泵的转速，以实现恒定的供水压力。
该技术利用变频器对水泵的电机进行调速，根据供水系统的实时需求进行自动调节，从而保持供水压力的恒定。
3. 应用范围变频恒压供水技术适用于各类建筑物、工业园区、商业中心等供水系统。
无论是新建项目还是改造项目，都可以采用该技术来提高供水系统的稳定性和节能效果。
4. 实施方案4.1 变频器选型根据供水系统的需求，选用适当的变频器型号，确保其能够满足供水系统的负载要求。
变频器的额定功率应大于水泵的功率需求，以确保其稳定运行。
4.2 控制系统设计设计控制系统时，应考虑到供水系统的特点和需求。
通过编程设置合理的控制逻辑，包括压力传感器的信号采集、变频器的参数设定以及紧急停机保护等，以确保供水系统能够稳定运行。
4.3 安装调试在安装过程中，根据供水系统的具体情况，合理布置变频器和水泵，并确保电气连接正确可靠。
安装完成后，进行系统调试，包括设定合适的供水压力设定值、调整变频器参数等。
4.4 运行维护供水系统的运行维护工作包括定期检查供水压力、变频器运行状态、水泵的性能等，并及时进行必要的维修和保养工作，以保证供水系统的稳定运行。
5. 技术要求5.1 供水压力稳定通过变频恒压供水技术，供水系统应能够保持恒定的供水压力，无论负载变化如何，供水压力波动应在可接受范围内。
5.2 能耗降低通过变频器调速，供水系统能够根据实际需求灵活调节水泵的转速，从而降低能耗，提高供水系统的节能效果。
5.3 运行稳定可靠供水系统的各个部件应具备稳定性和可靠性，包括变频器、水泵、控制系统等。
系统运行中不应出现故障或异常情况。
5.4 易于操作和维护供水系统的操作界面应友好并易于操作，操作人员能够方便地进行参数设置、数据查询等操作。
变频恒压供水方案
变频恒压供水方案随着人们生活水平的提高和用水需求的不断增长，传统的水泵供水方式已经无法满足日益增长的水压需求。
为了解决这个问题，变频恒压供水方案应运而生。
本文将介绍变频恒压供水方案的原理、优势以及应用场景。
一、方案原理变频恒压供水方案采用的是变频技术和PID控制技术相结合的方式，实现对供水系统的智能控制和恒压供水。
其具体原理如下：1. 变频技术：水泵通过变频器控制电机的转速，根据实际用水情况调整电机的输出频率。
当用水量增加时，变频器会提高电机的转速，以增加水压；当用水量减少时，变频器会降低电机的转速，以降低水压。
通过实时监测用水需求，自动调整电机的转速，从而实现水压的恒定。
2. PID控制技术：PID控制是一种经典的控制算法，通过对比实际输出和期望输出的差异，不断调整控制信号，使系统达到稳定的状态。
在变频恒压供水方案中，PID控制器监测实际水压与设定水压之间的差异，并根据差异值来调节变频器的输出频率，以实现恒压供水。
二、方案优势采用变频恒压供水方案有以下几个优势：1. 节能高效：由于变频技术可以根据实际需求调整电机的转速，避免了传统水泵的定转速运行模式，有效降低了电能的消耗。
同时，PID控制技术可以精确控制水压，减少水泵的工作量，使水泵运行更加高效。
2. 稳定可靠：变频恒压供水方案能够实时监测水压变化，并及时调整电机的转速，使供水系统始终保持恒定的水压。
这不仅可以提供稳定可靠的用水体验，还可以避免因水压过高或过低而引发的故障和损坏。
3. 安全环保：采用变频恒压供水方案可以实现水泵的精确控制，避免了过高水压对管道和设备的损坏，延长了设备的使用寿命。
同时，由于变频技术的应用，减少了水泵的启停频率，降低了噪音和振动，提供了更加安静和舒适的供水环境。
三、方案应用变频恒压供水方案适用于各种场景，尤其是在住宅小区、商业楼宇、工业生产等对水压要求较高的场所。
具体应用包括：1. 住宅小区供水：可以根据住宅小区的用水需求，实现恒定的水压供应，提供舒适的生活用水环境。
(完整word版)plc变频器控制恒压供水系统
城市恒压供水系统一、前言1、供水系统概述城市规模的不断扩大，高层建筑的不断增长，对于高层的用户来说，在白天或者用水高峰时供水系统的电动机负荷最大，常常需要满负荷或超负荷运行，而在晚上或休闲是,所需水量减少很多，但是电动机依然处于满负荷运行状态,这样既浪费了大量的资源，对电动机的损耗也较大。
所以需要根据不同的需求条件来调节电动机的转速以实现恒压供水。
在供水系统中，当用水量需要变化时，传统的调节方法是通过人工改变阀门的开度来调整, 但是此类方法无法对供水管道内的压力和水位变化做出及时、恰当的反应，往往会造成用水高峰期时供水压力不足，用水低峰期时供水压力过高，不仅十分浪费能源而且存在事故隐患（例如压力过高容易造成爆管事故）。
因此无法满足城市供水系统的要求。
采用变频调速的供水系统可以有效解决以上的问题。
根据用水量的大小，控制水泵的转速，即用水量增大时，调高变频，使水泵转速升高，增加供水量。
当用水量超过一台水泵的供水量时启动新的水泵以增加供水量，当用水量减少时，使水泵转速降低或减少投入运行的水泵数量，减少供水量。
2、供水系统功能城市供水系统的主要功能是在用水量不断变化的情况下，维持管内的压力在一定范围内,既能满足用水的需求,又能最大程度节约能源,延长设备寿命。
变频供水的控制器经历了从继电器- 接触器，到单片机，再到PLC。
而变频器也从多端速度控制、模拟量输入控制发展到专用变频器，为实现城市供水系统简单、高效、低能耗的功能，并且实现自动化的控制过程，采用PLC作为核心控制器是个较好的方案。
（完整word版）plc变频器控制恒压供水系统PLC具有体积小、设计周期短、数据处理和通信方便、易于维护和操作、明显降低成本等优点，可满足城市供水系统的控制要求.除此以外，PLC作为城市供水控制系统使设计过程变得更加简单，可实现的功能变得更多。
由于PLC的CPU强大的网络通信能力，是城市供水系统的数据传输与通信变得可能,并且也可以实现其远程监控.利用「1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术协议
一、总则
1.1本协议书适用于山西柳林王家沟煤业有限公司变频恒压供水系统。
它包括了设备的功能设计、结构、性能、供货等方面的技术要求。
1.2如卖方没有以书面形式对技术规范书明确提出异议，那么卖方提供的产品应完全满足技术协议书的要求。
若供方所提供的协议书前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则，由买方确定。
设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
1.3本技术协议书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
二、设备概述
2.1变频恒压供水是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。
供水管网的出口压力值是根据用户需求确定的。
2.2变频恒压供水系统以管网水压 (或用户用水流量)为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节 (PID)，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率升高，水泵转速加快，供水量相应增大；用水量减少时，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求。
2.3变频恒压供水系统是一项成熟的技术，我公司已为多家水处理厂进行设计和改造，并取得可观的经济和社会效益。
三、设备规范
3.1设备名称：变频恒压供水系统
3.2型号：HHY-50/72-Q3
3.3设备组成：主泵、副泵、稳压罐、系统机组、智能变频控制柜
3.4主要参数：
3.5位置：室内安装
3.6变频恒压供水系统型号说明
3.7该系统设备主泵有二台，全部可软启动，均可变频调速，若按正顺序启动则按逆顺序停止。
在三台水泵并联供水时，只有一台泵是变频调速泵，其余为恒速泵。
在水泵出水管附近安装压力传感器，并将出水口压力信号反馈给变频恒压控制柜，控制水泵按设计给定的压力自动选择水泵的开停及台数，由用户需水量决定水泵供水量。
四、变频调速水泵恒压供水的特点：
我公司的变频调速水泵恒压供水有如下特点：
4.1供水压力稳定：
系统实现闭环控制，传感器返回系统压力，通过与设定值的比较，输出相应频率，拖动水泵运行在相应的转速，使系统压力保持恒定。
4.2高效节能：
系统能按需设定压力，根据设定的压力自动调节水泵转速和水泵运行台数，使设备运行在高效节能的最佳工作状态。
4.3操作方便简单，稳定可靠：
系统由变频器和PLC自动控制，可实行无人操作，操作简单。
配有自动/手动开关控制，保证设备的安全连续运行。
4.4延长电机水泵寿命：
各泵皆为软启动，输出频率由0平滑地逐渐上升，电压从0逐渐上升到额定电压，停机时，输出频率从运行频率平滑地逐渐下降到0，电压从运行电压按比例逐渐下降到0，实现了软启动和软停止，消除了起动时的冲击电流，有效避免水锤，延长了设备的使用寿命。
各泵循环软起动，使各泵不会因长久不用而生锈或使用频繁而磨损。
4.5完善的保护功能：
具有短路、过流、过压、过热、过载等多种保护功能，水泵如有故障，自动停止工作并报警输出；系统具有自检、故障判断、故障记忆、故障显示、自动启动备用泵等功能。
4.6小流量附属小泵自动运行功能：
配接小流量附属小泵，使系统在夜间或其他小流量情况下，自动关闭主泵，开启附属小泵，从而避免了因开大功率水泵而造成的浪费。
4.7各泵均为环保型低噪音水泵。
4.8通讯串行口能和计算机连接，可实现计算机联网直接控制。
五.供货范围
变频恒压供水系统HHY-50/72-Q3一套/台
买方：（章）卖方：(章)
山西柳林王家沟煤业有限公司河北恒源泵业有限公司授权代表签字：授权代表签字：
电话：电话：0312--8331111 日期：2017年10月日日期：2017年10月日。
