围岩基本分级
软岩，岩体完整或较完整
具压密或成岩作用的粘性土、粉土及砂类土，一般钙质、铁质胶结的粗角砾土、粗圆砾土、碎石土、卵石土、大块石土，黄土（Q1、Q2）
1.5~3.0
Ⅴ
软岩，岩体破碎至极破碎；
全部极软岩及全部极破碎岩（包括受构造影响严重的破碎带
一般第四系坚硬、硬塑粘性砾土、粗角砾土、细角砾土、粉土及黄土（Q1、Q2）
围岩基本分级
级别
岩体特征
土体特征
围岩弹性纵波速度（km/s）
Ⅰ
极硬岩，岩体完整
——
＞4.5
Ⅱ
极硬岩，岩体较完整；
硬岩，岩体完整
——
3.5~4.54
Ⅲ
极硬岩，岩体较破碎；
硬岩或软硬岩互层，岩体较完整；
较软岩，岩体完整
——
2.5~4.0
Ⅳ
极硬岩，岩体破碎；
硬岩，岩体较破碎或破碎；
较软岩或软硬岩互层，且以软岩为主，岩体较完整或较破碎；
1.0~2.0
Ⅵ
受构造影响很严重呈碎石、角砾及粉末、泥土状的断层带
软塑状粘性土、饱和的粉土、砂类土等
＜1.0（饱和状态的土＜1.5）
具压密或成岩作用的粘性土、粉土及砂类土，一般钙质、铁质胶结的粗角砾土、粗圆砾土、碎石土、卵石土、大块石土，黄土（Q1、Q2）
1.5~3.0
Ⅴ
软岩，岩体破碎至极破碎；
全部极软岩及全部极破碎岩（包括受构造影响严重的破碎带
一般第四系坚硬、硬塑粘性砾土、粗角砾土、细角砾土、粉土及黄土（Q1、Q2）
围岩基本分级
级别
岩体特征
土体特征
围岩弹性纵波速度（km/s）
Ⅰ
极硬岩，岩体完整
——
＞4.5
Ⅱ
极硬岩，岩体较完整；
硬岩，岩体完整
——
3.5~4.54
Ⅲ
极硬岩，岩体较破碎；
硬岩或软硬岩互层，岩体较完整；
较软岩，岩体完整
——
2.5~4.0
Ⅳ
极硬岩，岩体破碎；
硬岩，岩体较破碎或破碎；
较软岩或软硬岩互层，且以软岩为主，岩体较完整或较破碎；
1.0~2.0
Ⅵ
受构造影响很严重呈碎石、角砾及粉末、泥土状的断层带
软塑状粘性土、饱和的粉土、砂类土等
＜1.0（饱和状态的土＜1.5）

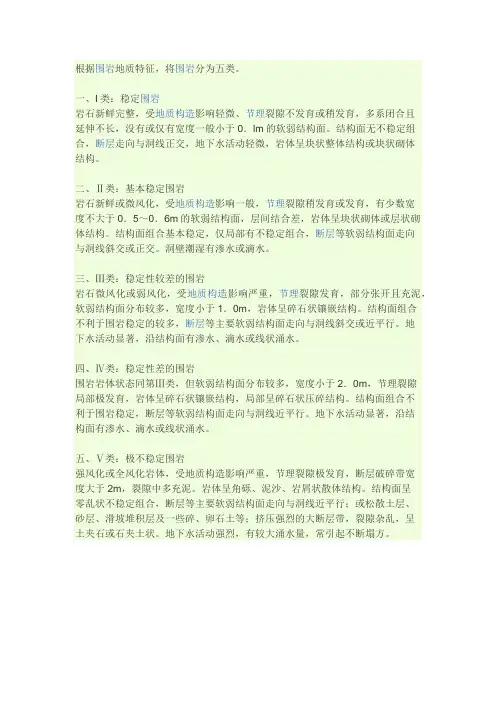

围岩地质特征
根据围岩地质特征，将围岩分为五类。
一、I类：稳定围岩岩石新鲜完整，受地质构造影响轻微、节理裂隙不发育或稍发育，多系闭合且延伸不长，没有或仅有宽度一般小于0．lm的软弱结构面。
结构面无不稳定组合，断层走向与洞线正交，地下水活动轻微，岩体呈块状整体结构或块状砌体结构。
二、Ⅱ类：基本稳定围岩岩石新鲜或微风化，受地质构造影响一般，节理裂隙稍发育或发育，有少数宽度不大于0．5～0．6m的软弱结构面，层间结合差，岩体呈块状砌体或层状砌体结构。
结构面组合基本稳定，仅局部有不稳定组合，断层等软弱结构面走向与洞线斜交或正交。
洞壁潮湿有渗水或滴水。
三、Ⅲ类：稳定性较差的围岩岩石微风化或弱风化，受地质构造影响严重，节理裂隙发育，部分张开且充泥，软弱结构面分布较多，宽度小于1．0m，岩体呈碎石状镶嵌结构。
结构面组合不利于围岩稳定的较多，断层等主要软弱结构面走向与洞线斜交或近平行。
地下水活动显著，沿结构面有渗水、滴水或线状涌水。
四、Ⅳ类：稳定性差的围岩围岩岩体状态同第Ⅲ类，但软弱结构面分布较多，宽度小于2．0m，节理裂隙局部极发育，岩体呈碎石状镶嵌结构，局部呈碎石状压碎结构。
结构面组合不利于围岩稳定，断层等软弱结构面走向与洞线近平行。
地下水活动显著，沿结构面有渗水、滴水或线状涌水。
五、Ⅴ类：极不稳定围岩强风化或全风化岩体，受地质构造影响严重，节理裂隙极发育，断层破碎带宽度大于2m，裂隙中多充泥。
岩体呈角砾、泥沙、岩屑状散体结构。
结构面呈零乱状不稳定组合，断层等主要软弱结构面走向与洞线近平行；或松散土层、砂层、滑坡堆积层及一些碎、卵石土等；挤压强烈的大断层带，裂隙杂乱，呈土夹石或石夹土状。
地下水活动强烈，有较大涌水量，常引起不断塌方。
隧道围岩分级 ppt课件
ppt课件
5
岩石坚硬程度的定性划分
1、坚硬岩 定性鉴定： 锤击声清脆，有回弹，震手，难击碎；浸水后无吸 水反应。抗压强度大于60MPa。 花岗岩、辉绿岩、石英岩、硅质石灰岩、玄武岩 2、较坚硬岩 定性鉴定： 锤击声较清脆，有轻微回弹，稍震手，较难击碎； 浸水后有轻微吸水反应。抗压强度大于30小于60MPa。 石灰岩、钙质砂岩、大理岩
隧道围岩级别判定
2012年7月06
ppt课件
1
前言
隧道围岩等级判定是实际施工中新奥 法施工反馈设计的重要组成部分，是隧道 施工过程中能够及时调整支护参数，保证 隧道施工安全和工程质量的重要保障。
ppt课件2名Fra bibliotek解释1、岩体基本质量 岩体基本质量是由岩体坚硬程度和岩 体完整程度决定。 2、结构面 岩体内开裂的和易开裂的面，对于隧 道施工主要为层面、节理、断层。
4、结合很差：泥质充填或泥夹石屑充填。
ppt课件
