锂电池保护板几种接线方法介绍
锂电池保护板选用和连接技术
锂电池保护板选用和串联技术要求以18650锂电池为例说明，如果是单节电池，则选用符合技术要求的单节保护即可，这类保护板在市面上常见，价格便宜，如果是两节或两节以上电池串联以上，则选用两节或两节以上电池串联保护板，或每节电池加个保护板。
如果客户要求改变过流保护或短路保护值，有两种方法：1增加保护电路，用LM317，LM393，和电阻电容组成过流保护电路即可，好处是过流值在一定范围内改变电阻大小可以改变，缺点是电路麻烦，占用空间大。
2：在电池输出端加可恢复保险丝，一般型号XF---开头。
如XF050，表示这个保险丝正常工作电流最大是500MA，它的短路保护值是正常工作电流的2被，是1000MA，采用方法2简单，但要了解客户产品对电池的技术要求，比如电池给产品供电时候的工作电流值是多少，选用的可恢复保险丝的要大于产品的工作电流值。
缺点是过流值是定死的，不能随意改变下面举例说明是：我从贵公司购买的电池是两节18650串联，输出电压时7.4VDC ，容量是1500MAH，我公司产品工作电流接近400MA，要求是过流保护不超过1500MA，如果采用上述方法2，则可在两节电池分别加上保护板后，再在电源输出线上加一个可恢复保险丝，选用保险丝的正常工作电流要大于400MA，短路保护值小于1500MA，可选用XF050，XF060，XF075。
这样就可以满足要求了。
而你们选用的是XF030，这个就小了，XF030的正常工作电流时300MA，短路电流是600MA。
而且不需要三根线，只要两根线就好下面是常用的锂电池保护板这是单节电池保护板，上面有四个焊点分别是接电池+—，输出+—，如果对过流保护没要求，直接把保护板焊在电池两级上，再引出两根输出线即可，如果要求改变过流保护值，在输出端上（正或地线）上任意一根串接个可恢复保险丝。
如果用在两节或两节以上电池串接，方法类似：每节电池加个保护板，最后咋输出端加一个可恢复保险丝。

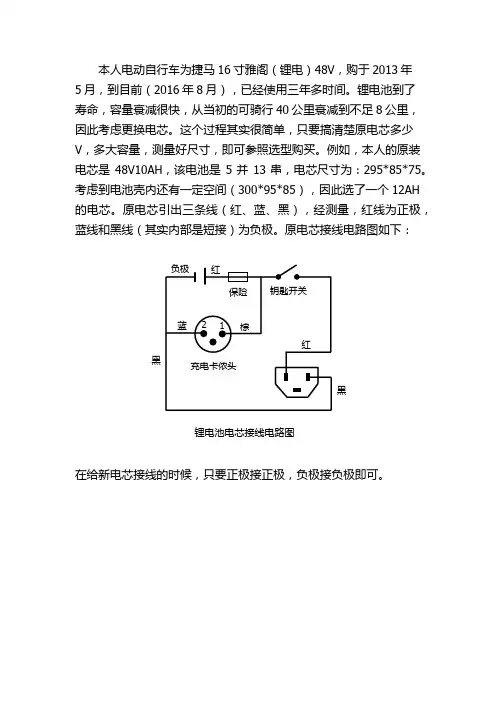

电动车锂电池接线图
本人电动自行车为捷马16寸雅阁（锂电）48V ，购于2013年5月，到目前（2016年8月），已经使用三年多时间。
锂电池到了寿命，容量衰减很快，从当初的可骑行40公里衰减到不足8公里，因此考虑更换电芯。
这个过程其实很简单，只要搞清楚原电芯多少V ，多大容量，测量好尺寸，即可参照选型购买。
例如，本人的原装电芯是48V10AH ，该电池是5并13串，电芯尺寸为：295*85*75。
考虑到电池壳内还有一定空间（300*95*85），因此选了一个12AH 的电芯。
原电芯引出三条线（红、蓝、黑），经测量，红线为正极，蓝线和黑线（其实内部是短接）为负极。
原电芯接线电路图如下：
在给新电芯接线的时候，只要正极接正极，负极接负极即可。
黑黑 锂电池电芯接线电路图。
电池连接方法
电池连接方法电池连接方法是指在电气设备中，不同电池之间以及电池与设备之间的连接方式。
正确的电池连接方法可以确保电池的正常工作，同时也能提高设备的效率和安全性。
下面将介绍几种常见的电池连接方法及其特点。
1. 串联连接。
串联连接是指将多个电池的正负极依次相连，形成一个电池组。
这种连接方式可以增加电压，但电流不变。
例如，将两个6V的电池串联连接，可以得到12V的电压输出。
串联连接的特点是电压叠加，适用于需要较高电压的设备。
2. 并联连接。
并联连接是指将多个电池的正极相连，负极相连，形成一个电池组。
这种连接方式可以增加电流，但电压不变。
例如，将两个1000mAh的电池并联连接，可以得到2000mAh的电流输出。
并联连接的特点是电流叠加，适用于需要较大电流的设备。
3. 混合连接。
混合连接是指将多个电池进行串联和并联的组合，以达到既增加电压又增加电流的效果。
这种连接方式可以根据实际需求来灵活组合，以满足设备对电压和电流的要求。
在进行电池连接时，需要注意以下几点：1. 选择合适的电池连接方式，根据设备对电压和电流的需求来确定串联、并联还是混合连接。
2. 确保电池之间的连接牢固可靠，避免因连接不良导致电流不稳定或短路等安全问题。
3. 使用合适的连接线和连接器，以确保电池连接的稳定性和安全性。
4. 定期检查电池连接是否松动或生锈，及时进行维护和更换，以延长电池和设备的使用寿命。
总之，正确的电池连接方法对于设备的正常运行和安全性至关重要。
在进行电池连接时，需要根据设备的实际需求选择合适的连接方式，并严格按照操作规程进行连接，以确保设备的稳定性和安全性。
希望本文介绍的电池连接方法能对大家有所帮助。
三轮车电池保护板的接线方法有什么？
三轮车电池保护板的接线方法有什么？三轮车电动车头的电池是车子的心脏，是车辆能否正常运转的关键。
但是，电器设备存在着许多的风险和问题，因此需要对电池进行保护。
这时，需要加装电池保护板。
接下来便会介绍三轮车电池保护板的连接方法。
什么是保护板？保护板是安装在电池正负极间的一块电路板，能运用 MOS 管作为电路开关控制电流的传输，防止电池充放电时因一些意外因素而导致过度充电或过度放电。
在此基础上，防止电瓶自燃，并延长电池的寿命。
保护板接线方法三轮车电池保护板有多个连接口，连接方法如下：1. 接地连接将保护板上的黑线连接至车辆的负地线，如车架等接地部件。
2. 接正极将保护板上的红线连接至电池的正极接口，即可完成正极电路的连接。
3. 接负极将保护板上的黑线连接至负极接口或配有保险丝的负极电线上，即可完成负极电路的接线。
4. 接开关线当车辆配有自行车前灯、指示灯以及电喇叭等装置，也需要添加开关，以便进行开关控制。
将开关线的一个接口连接至保护板连接线上的开关端口，另一个端口连接至车辆的配件电路上即可。
注意事项1.进行接线时，需再三确认电源控制、地线、正负极电路必须区别清晰且安装正确。
2.电源控制线和开关线，需要根据车辆配件的种类和具体的操作方式进行接线，确保每个插头的位置无误。
3.保护板的接线一定要坚持站立和短路不可以相接触，以防造成短路燃烧。
结语三轮车电池保护板是车辆中必不可少的安全附件，它的存在为我们的安全行驶保驾护航。
对于其正确地安装和接线有利于延长电池寿命，同时也能够保护我们的人身安全。
所以，正确的接线方法对于我们的三轮车电池来说是非常必要的。
锂电池安装方式及注意事项
锂电池安装接线方式
第一步：
光伏锂电池储控系统的LED输出端（棕色为正极，蓝色为负极）的正负极和灯具的正负极相连接。
此时应用防水胶布缠好，防止短接。
第二步：
连接两根黄绿线（该两根线为控制器的开关，不安装时请断开并用防水胶带缠好），用防水胶带缠好（质量要好一些的、带拉伸的最好）,绝对不允许开关线与LED正极短接。
第三步：
等待一分钟左右LED亮灯，再接上太阳能光伏板（锂电池储控系统的红线与光伏板的正极相连，锂电池储控系统的黑线与光伏板的负极相连），再等待1分钟左右，LED灭灯。
此
时应用防水胶布缠好，防止短接。
第四步：
所有的连接部分用防水胶带进行加固，保证连接牢固，铜丝不得有裸露的现象。
此时可
以竖起灯杆进行安装，注意太阳能板安装方向（避免与高压电线靠得太近以及有遮挡物）。
安装注意事项
1）所有电线的连接必须牢固，裸露的铜丝禁止相互碰接（包括交叉碰接），这样容易使控制器损坏以及产生锂电池保护板保护，出现不亮灯的情况。
在安装过程中禁止线与线之间短接。
2）接线过程中的亮灯等待时间会根据控制器的设置的时间不同而不同，出厂锂电池容量一般是半电出厂，第一次安装时亮灯会暗一些，属正常范围，在正常充电2-3天后正常亮灯。
3）锂电池安装时间一般在白天进行，不宜在晚间进行安装。
3.7v锂电池保护板原理图
3.7v锂电池保护板原理图锂电池保护板主要由维护IC（过压维护）和MOS管（过流维护）构成，是用来保护锂电池电芯安全的器材。
锂电池具有放电电流大、内阻低、寿数长、无回忆效应等被人们广泛运用，锂离子电池在运用中禁止过充电、过放电、短路，不然将会使电池起火、爆破等丧命缺陷，所以，在运用可充锂电池都会带有一块维护板来维护电芯的安全。
1、电压保护能力过充电保护板：保护板有必要具有防止电芯电压超越预设值的才干过放电维护：保护板有必要具有防止电芯电压底于预设值的才干。
2、电流能力（过流保护电流，短路保护）保护板作为锂电芯的安全保护器材，既要在设备的正常作业电流规模内，能可靠工作，又要在当电池被意外短路或过流时能迅速动作，使电芯得到保护。
3、导通电阻定义：当充电电流为500mA时，MOS管的导通阻抗。
由于通讯设备的工作频率较高，数据传输要求误码率低，其脉冲串的上升及下降沿陡，故对电池的电流输出能力和电压稳定度要求高，因而保护板的MOS管开关导通时电阻要小，单节电芯保护板通常在《70m，如太大会导致通讯设备作业不正常，如手机在通话时突然断线、电话接不通、噪声等现象。
4、自耗电流定义：IC作业电压为3。
6V，空载状况下，流经保护IC的作业电流，一般极小。
保护板的自耗电流直接影响电池的待机时刻，通常规则保护板的自耗电流小于10微安。
5、机械功能、温度适应能力、抗静电能力保护板有必要能通过国标规则的轰动，冲击实验;保护板在40到85度能安全工作，能经受15KV的非触摸ESD静电测验。
锂电池充放电保护电路的特点及工作原理锂电池的保护功能通常由保护电路板和PTC协同完成，保护板由电子元件组成，在－40℃～＋85℃的环境下时刻准确地监视电芯的电压和充放电回路的电流，并及时控制电流回路的通断；PTC的主要作用是在高温环境下进行保护，防止电池发生燃烧、爆炸等恶性事故。
48V电动车锂电池保护板
适用范围： 13串锂电池组，额定放电电流<20A,充电电流<3A特点■高精度电压检测电路■低静态功耗■低温度系数■强抗干扰能力一、主要技术参数二、保护板功能说明1、将锂电池与保护板按接线图连接保护电路分别检测串联电池组中每只电池的电压和电流，控制电池组的充放电过程。
电池组中每只电池的电压均在过充检测电压和过放检测电压之间，并且输出无短路现象时，MOS管导通，通P+、P-可对电池组进行放电操作；2、电池组过放保护功能串联电池组中的任意一只电池的电压下降到过放检测电压并且达到过放延时时间时，过放保护功能启动，切断放电MOS管，禁止电池组对外输出电流，保护电池组安全，电路板进入休眠状态，电路板消耗电流为休眠电流以下，进入休眠状态的电路只有在连接充电器后，并且电池电压超过过放恢复电压后才能恢复；3、电池组过充保护功能通过P+和C-对电池组充电过程中，当任何一节电池电压上升到电池过充检测电压，并且超过过充延时时间时，过充保护功能启动，切断充电MOS管，禁止对电池组充电，保护电池组安全，当电池组连接负载放电或者电池电压下降到过充恢复电压以下时，过充状态被恢复；4、电池组短路保护功能当电池组放电端口P+和P-发生短路时，保护电路会在短路保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复；5、电池组过流保护功能当电池组放电端口P+和P-发生过电流现象时，保护电路会在过流保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复。
6、电池组充电均衡功能由于电池的匹配或者外界环境影响而导致电池组中每只电池电池电压产生差异时，若串联各组之间的电池电压差异超过设置值时允许均衡电路工作，均衡在充电过程中启动，均衡电阻对相对容量最高的电池组进行放电，均衡电流为均衡吸收电流值，以此来降低电池组电压上升速度，当串联各组电池电压差异小于设置值时时，禁止均衡电路工作，无任何均衡电。
六串锂电池保护电路
六串锂电池保护电路型号：ZFAFEJSA 名称：六串锂电池保护电路 应用范围：阻性负载，放电电流<6A,充电电流<2A 发布时间：2013-08-29特 点■ ■ ■ ■ 高精度电压检测电路 低静态功耗 低温度系数 强抗干扰能力应 用■ 六串锂离子可充电电池组 ■ 六串锂聚合物可充电电池组一、主要技术参数二、工作原理框图三、连接示意图四、保护板功能说明1、 将锂电池与保护板按接线图连接 保护电路分别检测串联电池组中每只电池的电压和电流，控制电池组的充放电过程。
电池组中每只电池的电压均在过充 检测电压和过放检测电压之间，并且输出无短路现象时，MOS 管导通，通过 B+、P-可对电池组进行放电操作； 2、电池组过放保护功能 串联电池组中的任意一只电池的电压下降到过放检测电压并且达到过放延时时间时，过放保护功能启动，切断放电 MOS 管，禁止电池组对外输出电流，保护电池组安全，电路板进入休眠状态，电路板消耗电流为休眠电流以下，进入休眠状态的 电路只有在连接充电器后，并且电池电压超过过放恢复电压后才能恢复； 3、电池组过充保护功能 通过 P+和 C-对电池组充电过程中，当任何一节电池电压上升到电池过充检测电压，并且超过过充延时时间时，过充保护 功能启动，切断充电 MOS 管，禁止对电池组充电，保护电池组安全，当电池组连接负载放电或者电池电压下降到过充恢复电 压以下时，过充状态被恢复； 4、电池组短路保护功能当电池组放电端口 B+和 P-发生短路时，保护电路会在短路保护延时时间后，切断放电 MOS 管，禁止电池组对外放电，当外 部短路被移除后，电路自动恢复； 5、电池组过流保护功能 当电池组放电端口 B+和 P-发生过电流现象时，保护电路会在过流保护延时时间后，切断放电 MOS 管，禁止电池组对外放电， 当外部短路被移除后，电路自动恢复。
五、产品特性曲线六、装配测试方法 保护板与电池组连接后，正确的保护电压的测试非常关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锂电池保护板几种接线方法介绍
锂电池保护板简介
锂电池保护板是对串联锂电池组的充放电保护；在充满电时能保证各单体电池之间的电压差异小于设定值（一般±20mV），实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。
成品锂电池组成主要有两大部分，锂电池芯和保护板，锂电池芯主要由正极板、隔膜、负极板、电解液组成；正极板、隔膜、负极板缠绕或层叠，包装，灌注电解液，封装后即制成电芯，锂电池保护板的作用很多人都不知道，锂电池保护板，顾名思义就是保护锂电池用的，锂电池保护板的作用是保护电池不过放、不过充、不过流，还有就是输出短路保护。
锂电池保护板的连接方式
锂电池保护板有两种设计方式，分别是正极板、负极板，原理及目的都是一样的，但该设备不支持通过软件来修改正、负极保护板的设置，所以只能通过物理上正确连接来确定保护方式，同时所用的软件也不同，下面分。
