安全继电器的故障诊断
plz安全继电器工作原理
plz安全继电器工作原理
安全继电器是一种电气设备，主要是用于保护人员和设备安全的，它的工作原理如下：
1. 电路监测：安全继电器会监测电路中的电流和电压等参数，以实时了解电路的状态。
2. 安全检测：安全继电器会检测电路中是否存在电流过大、温度过高、电压异常等危险情况。
一旦发现异常，安全继电器会立即发出警报信号。
3. 告警和保护：安全继电器会根据检测到的异常情况，发出告警信号并预警操作人员。
同时，它会启动保护措施，如切断电源、断开电路等，以防止事故发生或进一步扩大。
4. 故障诊断：安全继电器还可以对电路中的故障进行诊断，以帮助分析和解决问题。
总的来说，安全继电器通过监测、检测和保护等机制，确保电路安全，防止电气事故的发生。
它是一种重要的安全设备，广泛应用于工业生产、机械设备和电气系统等领域。

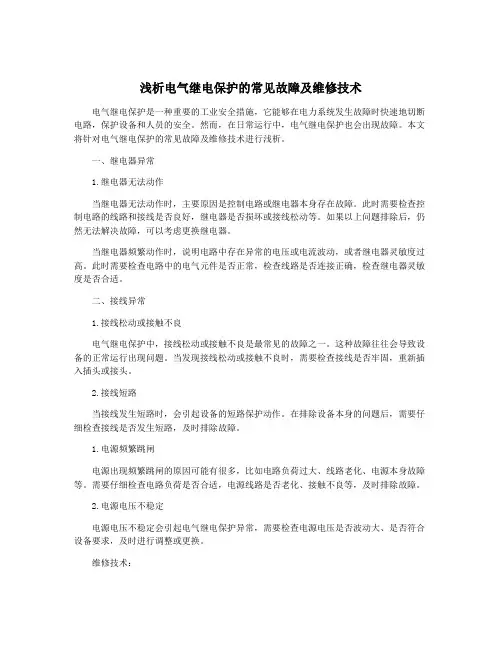

浅析电气继电保护的常见故障及维修技术
浅析电气继电保护的常见故障及维修技术电气继电保护是一种重要的工业安全措施，它能够在电力系统发生故障时快速地切断电路，保护设备和人员的安全。
然而，在日常运行中，电气继电保护也会出现故障。
本文将针对电气继电保护的常见故障及维修技术进行浅析。
一、继电器异常1.继电器无法动作当继电器无法动作时，主要原因是控制电路或继电器本身存在故障。
此时需要检查控制电路的线路和接线是否良好，继电器是否损坏或接线松动等。
如果以上问题排除后，仍然无法解决故障，可以考虑更换继电器。
当继电器频繁动作时，说明电路中存在异常的电压或电流波动，或者继电器灵敏度过高。
此时需要检查电路中的电气元件是否正常，检查线路是否连接正确，检查继电器灵敏度是否合适。
二、接线异常1.接线松动或接触不良电气继电保护中，接线松动或接触不良是最常见的故障之一。
这种故障往往会导致设备的正常运行出现问题。
当发现接线松动或接触不良时，需要检查接线是否牢固，重新插入插头或接头。
2.接线短路当接线发生短路时，会引起设备的短路保护动作。
在排除设备本身的问题后，需要仔细检查接线是否发生短路，及时排除故障。
1.电源频繁跳闸电源出现频繁跳闸的原因可能有很多，比如电路负荷过大、线路老化、电源本身故障等。
需要仔细检查电路负荷是否合适，电源线路是否老化、接触不良等，及时排除故障。
2.电源电压不稳定电源电压不稳定会引起电气继电保护异常，需要检查电源电压是否波动大、是否符合设备要求，及时进行调整或更换。
维修技术：1.检查连接在日常维护中，应定期对电气继电保护设备进行检查，特别是对接线部分，应仔细检查所有连接，确保接头或插头紧固良好。
2.更换继电器当继电器无法动作或频繁动作时，可以考虑更换继电器。
在更换继电器时，应选择合适的型号和规格，严格按照操作手册和参数要求进行安装。
在电源出现故障时，需要及时更换电源，并选择符合设备要求的型号和规格，确保电源的稳定和可靠。
综上所述，电气继电保护在工业生产中起着至关重要的作用。
继电保护故障诊断及处理对策
继电保护故障诊断及处理对策继电保护是电力系统中用于诊断和处理系统故障的重要设备。
继电保护故障诊断及处理对策是指在继电保护装置发生故障时，如何快速准确地判断故障原因，并采取相应的措施修复故障，以保障电力系统的安全稳定运行。
以下是继电保护故障诊断及处理对策的一些常见方法和步骤。
对于继电保护装置的故障诊断，可以采取以下步骤：1. 观察继电保护装置的状态指示灯和显示屏，判断是否有异常。
如果有异常，应及时记录下来。
2. 检查继电保护装置的电源供应是否正常，如电源开关、电源线路是否正常连接。
如果电源供应异常，及时修复或更换电源。
3. 查看继电保护装置的接线端子和连接线路是否有松动或断开的情况。
如果有，应及时重新固定或接好连接。
4. 使用专用检测仪器对继电保护装置的输入输出信号进行检测，观察是否正常。
如果信号异常，应进行相应的调整或更换相关元件。
5. 对于数字化继电保护装置，可以通过电脑软件进行故障诊断，查看故障报警和运行记录，分析故障原因。
根据故障代码和报警信息，进行相应的排查和修复。
1. 判断继电保护装置是否可以继续使用，如果不能使用，则应立即切断该装置的电源，并做好标识，待修复后再重新启用。
2. 根据故障现象和诊断结果，确定修复措施，如果是软件故障，可以尝试重新加载或更新软件；如果是硬件故障，可以更换损坏的部件或整个继电保护装置。
3. 进行故障修复时，应先将系统切除，并采取相应的安全措施，如设立临时接地、断电、停线等，以确保修复过程中不会给系统和人员带来更大的危害。
4. 在修复完成后，应进行相应的测试和调试，确保继电保护装置的性能和功能恢复正常。
继电保护故障诊断及处理对策的目的是尽快恢复继电保护装置的正常运行，以保障电力系统的可靠性和安全性。
在实际操作中，应根据具体情况采取相应的方法和措施，并及时记录和报告故障情况，以便后续分析和改进。
Pilz安全继电器说明书大全_1[10]
![Pilz安全继电器说明书大全_1[10]](https://img.taocdn.com/s3/m/ec1aad380640be1e650e52ea551810a6f524c807.png)
Pilz安全继电器说明书大全_1Pilz安全继电器是一种用于保护人和机器的安全设备，可以监控各种安全功能，如紧急停车、安全门、光栅、光幕、双手控制、速度和静止等。
Pilz安全继电器具有高可靠性、高性价比、高灵活性和高安全性等特点，已经在世界各地的数百万个应用场所证明了其价值。
一、Pilz安全继电器的产品系列myPNOZ：具有内部组合逻辑的模块化安全继电器，可以根据个性化需求进行预装配，易于操作和调试。
PNOZsigma：在最小的宽度上实现最大的功能，可调节的操作模式和时间，采用模块化设计，具有可扩展性。
PNOZX：适用于所有安全功能的经典产品系列，机电式，浮动式，带有宽电压电源装置。
PNOZcompact：方形，简易，黄色，是大批量系列机器制造商的理想选择，适用于基本的安全功能。
PNOZelog：易于连接，无磨损，扩展诊断，适用于复杂的安全功能。
PNOZpower：高负载8A至16A，开关电机负载直接，模块化输出触点。
二、Pilz安全继电器的功能紧急停车：当发生危险或异常情况时，通过按下紧急停止按钮或开关来立即切断设备或机器的动力源。
安全门：当操作员需要进入危险区域时，通过打开或关闭带有门锁或门开关的保护门来控制设备或机器的运行状态。
光栅/光幕/光障：当操作员或物料需要进出危险区域时，通过检测光束是否被遮挡来控制设备或机器的运行状态。
双手控制：当操作员需要在危险区域进行操作时，通过同时按下两个按钮来启动设备或机器，并在任一按钮松开时停止运行。
速度/静止：当需要监控设备或机器的运行速度或静止状态时，通过检测转速传感器或位置传感器的信号来控制设备或机器的运行状态。
压敏地毯/触边：当需要监控地面或边缘是否有人或物体接触时，通过检测压力传感器或触摸传感器的信号来控制设备或机器的运行状态。
屏蔽：当需要暂时屏蔽某些安全功能时，通过连接屏蔽控制器或屏蔽继电器来控制设备或机器的运行状态。
时间：当需要监控设备或机器的运行时间或延时时间时，通过设置时间参数或使用计时继电器来控制设备或机器的运行状态。
继电器的常见故障分析
继电器的常见故障分析
继电器在使用时，在电气控制系统的整个工作期间，触点虚接现象不是经常地发生，但如果发生，就会造成重大事故。
对于这种在控制回路中由于接触电阻的变化而使电磁式电器线圈两端的实际电压低于220;额定控制电路电压而引起的事故，在一般检查时很难发现，除非进行接触可靠性试验。
为此，对于用于特别重要的电气控制回路的继电器，应注意：
1.尽量避免采用12V及以下的低压作为控制电压，在这种低压控制回路中，因虚接引起的故障较常见。
曾经在使用JZC1-44接触器式继电器时，碰到过上述问题，并得到了合理的处理。
2.控制回路采用24V 作为额定控制电压时，应采用并联型触点，以提高其工作可靠性。
3.控制回路必须用低电压控制时，以采用48V为优。
大容量接触器可利用中间继电器控制，以进一步提高工作可靠性。
4.控制回路采用220V及以上电压作为额定控制电压时，具有高的可靠性。
继电器常见故障及排除方法
5重新放入，并试验动作的灵活程度，或排除卡住故障；
热继电器动作太快
1整定电流值偏小；
2电动机起动时间过长；
3连接导线太细；
4操作频率过高或点动控制；
5环境温差太大；
1合理调整整定电流值，相差太大则换新品；
2选择合适的热继电，或在启动时热继电器端接；
3按要求选用导线；
4限定操作方法或改用过流继电器；
1触头烧坏；
2控制电路侧导线松脱；
1修理触头；
2检查控制电路侧；
时间继电器
延时触头未动作
1电源电压太低；
2线圈损坏；
3接线松脱；
4传动机构卡住或损坏；
1调高电压；
2更换线圈；
3紧固接线；
4排出卡住故障或更换部件；
延时时间缩短
1气室装配部严，漏气；
2橡皮膜损坏；
1修理后，调试气塞；
2更换橡皮膜；
延时时间变长
排气孔阻塞；
排出阻塞故障；
5改善使用环境；
动作不稳定,时快时慢
1某些部件松动；
2通电时电流波动太大，或接线松动；
1紧固松动部件；
2校验电压，或拧紧松动导线；
热元件烧坏
1负载短路，电流过大；
2操作频率过高；
1排除短路故障，更换热继电器；
2合理选用热继电器；
主电路不通
1热元件烧坏；
2界限松脱；
1更换热继电器；
2拧紧松脱导线；
控制电路不通
种类
故障现象
可能原因
排除方法
热继电器
热继电器部动作,电动机烧坏
1热继电器的额定电流值与电动机的额定电பைடு நூலகம்值不符;
2整定电流值偏大;
安全型继电器工作原理
安全型继电器工作原理一、引言安全型继电器是一种保护人员和设备安全的电气控制器，广泛应用于机械、自动化、航空航天等领域。
其主要作用是在发生危险情况时，通过控制电路的开关来实现设备的停止或警报，从而避免事故的发生。
本文将详细介绍安全型继电器的工作原理。
二、安全型继电器的定义安全型继电器是一种能够在机械、自动化和工业控制系统中提供安全保护功能的电气控制装置。
它可以监测机器运行状态，并在出现危险情况时采取相应的措施，如切断电源、停止机器等。
三、安全型继电器的组成安全型继电器由输入端、逻辑单元和输出端三部分组成。
1. 输入端：输入端接收来自传感器或其他信号源的信号，如光栅传感器、急停按钮等。
2. 逻辑单元：逻辑单元对输入信号进行处理，并根据设置好的逻辑关系判断是否需要触发输出端。
3. 输出端：输出端负责控制执行机构，如切断电源、停止机器等。
四、安全型继电器的工作原理安全型继电器的工作原理可以分为以下几个步骤：1. 输入信号检测：输入端接收来自传感器或其他信号源的信号，并将其转化为电信号。
2. 逻辑处理：逻辑单元对输入信号进行处理，并根据设置好的逻辑关系判断是否需要触发输出端。
逻辑单元通常采用PLC（可编程逻辑控制器）或其他类似的控制器，可以实现复杂的逻辑运算和控制策略。
3. 输出动作：当逻辑单元判断需要触发输出端时，输出端会执行相应的动作，如切断电源、停止机器等。
输出端通常由继电器或其他类似的开关设备组成，可以实现高可靠性和精确控制。
4. 故障诊断：安全型继电器通常还具有故障诊断功能。
当发生故障时，它可以自动检测并报警或采取相应的保护措施，避免事故的发生。
五、安全型继电器的分类安全型继电器按照不同的工作原理和功能特点可以分为以下几类：1. 电子式安全继电器：采用电子元件实现输入信号的检测和逻辑处理，具有高速、高精度、低功耗的特点。
2. 机械式安全继电器：采用机械开关实现输入信号的检测和逻辑处理，具有结构简单、可靠性高的特点。
继电保护故障诊断及处理对策
继电保护故障诊断及处理对策继电保护是电力系统中的重要组成部分，主要用于检测和保护电力设备免受电力系统故障的损害。
在实际运行中，继电保护也可能存在故障，导致保护动作或失灵。
继电保护故障诊断及处理对策非常重要，本文将介绍一些常见的继电保护故障诊断方法和处理策略。
继电保护故障诊断的基本方法有以下几种：1. 可见光检查：通过目视检查继电保护设备和相关连接线路的外观情况，如是否有明显的破损、松动或氧化等，以确定是否存在故障。
2. 测试仪器检测：利用专业的测试仪器对继电保护设备进行检测，如接触电阻测试仪、绝缘电阻测试仪等，以测量继电保护设备的接线和绝缘情况。
3. 数据分析：通过收集和分析继电保护设备在工作中产生的各项数据，如电流、电压、频率等，以发现异常情况和故障现象。
针对不同的继电保护故障，可以采取不同的处理对策：1. 继电保护设备失灵：如果继电保护设备完全失灵，即无法进行保护动作，可以通过更换故障设备或修复故障设备来解决。
2. 虚警保护动作：虚警保护动作是指继电保护设备错误地判断存在故障并进行保护动作。
对于虚警保护动作，可以通过调整设备参数、提高设备抗干扰能力或更换故障设备来解决。
3. 误差过大：继电保护设备存在误差过大的情况，即无法准确判断电力系统的故障。
对于误差过大的情况，可以通过校准设备或更换精度更高的设备来解决。
4. 过载保护失效：继电保护设备在过载情况下无法动作，导致设备受损。
对于过载保护失效的情况，可以通过调整设备参数或增加负载削峰措施来解决。
5. 通讯故障：继电保护设备之间的通讯故障可能导致保护动作不准确或失灵。
解决通讯故障可以通过检查通讯接口、更换通讯设备或重新配置通讯参数来实现。
继电保护故障诊断及处理对策是维护电力系统正常运行的重要环节。
通过合理的故障诊断方法和处理对策，可以及时发现和解决继电保护故障，保障电力系统的安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Pilz安全继电器的故障诊断
安全继电器的硬件结构比较简单，所以其上的状态显示LED也只
有三个，分别是POWER,CH1,CH2。
如果用户在使用安全继电器发生
问题没有输出时该怎么办呢？
第一，检查接线是否正确。
每个型号的安全继电器的接线方式都
是不同的，但接线的理念都是一样。
1.检查工作电压是否正确。
正确上电后POWER灯会常亮。
2.检查输入回路的接线。
确定安全继电器是按照单通道输入方式
接线还是双通道方式接线，根据用户手册仔细确认输入回路的接线是
否正确。
例如X3P，如果是单通道工作方式的话则是短接S21和S22，
S31和S32，一个常闭触点置于S11和S12之间。
如果是双通道不检测触点间短路故障工作方式的话则是短接S21和S22，两个常闭触点分别置于S11和S12，S11和S32之间。
如果是双通道检测触点间短路故障工作方式的话则是短接S11和S12，两个常闭触点分别置于S21和S22，S31和S32之间。
3.检查复位回路的接线。
确定是需要自动复位还是手动复位，根据用户手册仔细确认复位回路的接线是否正确。
例如X3P，如果是自动复位方式的话则是短接S13和S14。
如果是手动复位方式的话则是把复位按钮置于S33和S34之间。
4.检查反馈回路的接线。
根据用户手册仔细确认复位回路的接线是否正确。
第二，检查是否是安全继电器本身发生故障。
选择自动复位，去除反馈回路。
短接输入通道，察看安全继电器是否有输出，即CH1和CH2灯常亮。
第三，如果通过上述的操作可以使安全继电器正常工作的话，那就说明故障并非在安全继电器内部而是在外部。
外部故障一般分为这几类：
1.触点发生焊死状况。
如果是手动复位方式此时CH1灯会常亮，但CH2灯不亮，按下复位按钮CH1和CH2都会熄灭。
如果是自动复位方式CH1和CH2灯都不亮。
当解决了这个故障之后需要拍下急停按钮再释放才能使得安全继电器再次工作（如果是手动复位的话还需按下复位按钮）
2.触点间发生短路故障。
此时安全继电器的三个状态显示灯POWER,CH1,CH2都会熄灭。
3.输出回路上发生短路故障。
此时安全继电器的CH1和CH2灯都会熄灭。
