建筑节点大样图-屋面防水作法
各类天沟,檐沟等图解
各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大图
英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图
英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面檐沟（22.5┊大图倒置式保温混凝土瓦屋面天沟（二）┊大图
倒置式保温混凝土瓦屋面檐沟（30到6┊大图 钢结构天沟节点（一）┊大图
钢结构檐口节点（一）┊大图
钢结构檐口节点（二）┊大图
檐沟详图┊大图檐口3┊大图檐口4┊大图檐口5┊大图檐口详图┊大图
檐沟详图┊大图
屋面檐口详图┊大图
二十一种檐口大样┊大图
檐口大样（一）┊大图
檐口大样（二）┊大图
檐口大样（十三）┊大图
檐口大样（七）┊大图
檐口大样（三）┊大图
檐口大样（四）┊大图
檐口大样（五）┊大图檐口大样（六）┊大图檐口大样（十）┊大图
檐口大样（十一）┊大图
檐沟剖面详图┊大图
檐口剖面详图┊大图
檐口剖面详图2┊大图
别墅用檐口详图4┊大图
别墅用檐口详图8┊大图
别墅用檐口详图5┊大图
别墅用檐口详图10┊大图
别墅用檐口详图6┊大图
别墅用檐口详图2┊大图
别墅用檐口详图9┊大图
别墅用檐口详图7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图天沟┊大图天沟┊大图
天沟┊大图。
防水施工方案--含各种构造、节点大样详图,你懂得!
目录1 工程概况 (3)1.1工程性质和作用 (3)1.2工程水文地质情况 (3)1.3建筑和结构概况 (3)2 方案选择 (3)3 施工程序 (5)3.1车库底板防水 (5)3.2车库侧墙防水 (5)3.3车库覆土顶板防水 (6)4 施工准备 (6)4.1技术准备 (6)4.2现场准备 (6)4.3材料准备 (6)5 施工工艺 (7)5.1施工要点 (7)5.2车库底板防水施工 (8)5.3车库侧墙防水施工 (12)5.4车库覆土顶板防水施工 (12)6 细部构造及节点详图 (13)6.1塔吊基础节点防水 (13)6.2车库抗浮锚杆防水做法 (15)6.3侧墙对拉螺栓防水处理 (16)6.4穿墙管防水做法 (16)6.5车库侧墙与底板收口节点 (17)6.6底板后浇带及外墙施工缝防水处理方法 (17)6.7车库外墙与底板处防水收口节点 (18)6.8车库底板电梯井、集水坑、柱基等部位防水构造 (18)6.9阴阳角防水附加层做法 (18)7 资源计划 (19)7.1劳动力资源计划 (19)7.2施工机具计划 (20)8 质量控制及保证措施 (20)8.1质量控制措施 (20)8.2成品保护措施 (21)8.3检查验收措施 (21)9 安全文明保证措施 (22)10 编制依据 (22)1 工程概况1.1工程性质和作用和黄·小港湾改造项目（4号地块）工程位于青岛市市北区，北邻惠民路，西侧临小港二路，东面为邱县路。
整个工程包括1栋高层住宅、7栋联排别墅、3栋沿水网点、1栋船形商业和1个大型地下车库，总建筑建筑面积52610.42m2。
本项目由和记黄埔地产（青岛）有限公司投资建设，青岛腾远设计事务所有限公司设计，勘察单位为山东地矿局，监理单位为青岛万通建设监理有限责任公司，青岛一建集团有限公司总承包施工。
1.2 工程水文地质情况依据地质勘察报告信息，本工程地下水类型主要为第四系孔隙潜水和基岩裂隙水，地下水与海水无联系，无腐蚀性。
种植屋面防水建筑做法
6、30厚挤塑聚苯板保温层，
7、陶粒砼找坡层最薄处30厚，
8、防水涂膜或防水卷材防潮/隔汽层，9、Fra bibliotek面钢筋砼结构层
1、300~600厚种植土；
2、专用滤水层片材（上覆无纺布）
3、40厚细石砼C20（配筋双向φ6＠150）保护层；每6X6设分仓缝并用油膏填嵌；
4、塑料薄膜隔离层；
4、防水材料的上返高度；
5、排气管的设置（要求排气管伸入排水口，并下弯100mm）；
6、滤水层及无纺布施工质量
7、分隔缝的施工。
节点大样图：
(1)种植屋面基本构造图
(2)种植屋面女儿墙泛水处防水做法
(3)倒置式种植屋面构造图
(4)种植屋面细部构造做法
5、SBS改性沥青聚酯胎卷材SBS3+3防水层(优选PVC-N型)；
6、20厚1:3水泥砂浆找平层（适用于陶粒砼找坡层部分）
7、陶粒（或细石）砼找坡，纵横坡各1％，最薄30MM
8、S6抗渗钢筋混凝土顶板
关键质量控制点：
1、坡度；
2、防水材料、配比、厚度得验收和检查；
3、防水层、吊洞完成后24小时蓄水检查渗漏；
种植屋面防水建筑做法
通用说明：PVC-N有良好的抗穿孔性,当屋面设计菏载不足时可以考虑取消第3步40厚细石砼C20保护层
构造做法：
1、300~600厚种植土；
2、无纺布过滤层(200g/m2)，
3、HDPE排水保护板，
4、SBS改性沥青卷材防水层，
5、40厚C20细石砼,内配φ4@200双向钢筋,随浇随压光，
各类天沟,檐沟等图解
各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大图
英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图
英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面天沟（二）┊大图
倒置式保温混凝土瓦屋面檐沟（22.5┊大图
倒置式保温混凝土瓦屋面檐沟（30到6┊大图钢结构天沟节点（一）┊大图钢结构檐口节点（一）┊大图钢结构檐口节点（二）┊大图
檐沟详图┊
大图檐口3┊大图檐口4┊大图檐口5┊大图檐口详图┊大图
檐沟详图┊大图
屋面檐口详图┊大图二十一种檐口大样┊大图檐口大样（一）┊大图檐口大样（二）┊大图
檐口大样（十三）┊大图檐口大样（七）┊大图檐口大样（三）┊大图檐口大样（四）┊大图
檐口大样（五）┊大图檐口大样（六）┊大图檐口大样（十）┊大图
檐口大样（十一）┊大图
檐沟剖面详图┊大图
檐口剖面详图┊大图
檐口剖面详图2┊大图
别墅用檐口详图4┊大图
别墅用檐口详图8┊大图
别墅用檐口详图5┊大图
别墅用檐口详图10┊大图别墅用檐口详图6┊大图别墅用檐口详图2┊大图别墅用檐口详图9┊大图
别墅用檐口详图
7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图天沟┊大图天沟┊大图
天沟┊大图。
不上人平屋面防水建筑做法
通用说明：排水体系是找坡、明沟、排气有机的结合，明沟设置根据屋面形状及图纸Байду номын сангаас保证排水通畅、迅速；
构造做法：
1、弹性体改性沥青聚酯胎卷材SBS 3+3型(防水涂料加强地漏、管道周围，反上结构面不少于300mm，水平面不少于250mm）；
2、最薄处20厚1：2.5水泥砂浆找平层，坡度2%；
3、聚苯保温层；
4、S6抗渗钢筋混凝土屋面结构板。
关键质量控制点：
1、坡度；
2、防水材料、配比、厚度得验收和检查；
3、防水层、吊洞完成后24小时蓄水检查渗漏；
4、防水材料的上返高度；
5、排气管的设置（要求排气管伸入排水口，并下弯100mm）；
6、分隔缝的施工。
节点大样图：
参上人屋面节点图。
节点大样图：参上人屋面节点图。
(1)屋面防水构造图
(2)屋面女儿墙卷材收口
(3)屋面落水口防水构造图
（3）屋面变形缝防水做法：
（5）出屋面管根防水构造图
(6)带排水板的屋面防水构造图
（7）坡屋面防水做法：
防渗漏节点做法项目要求

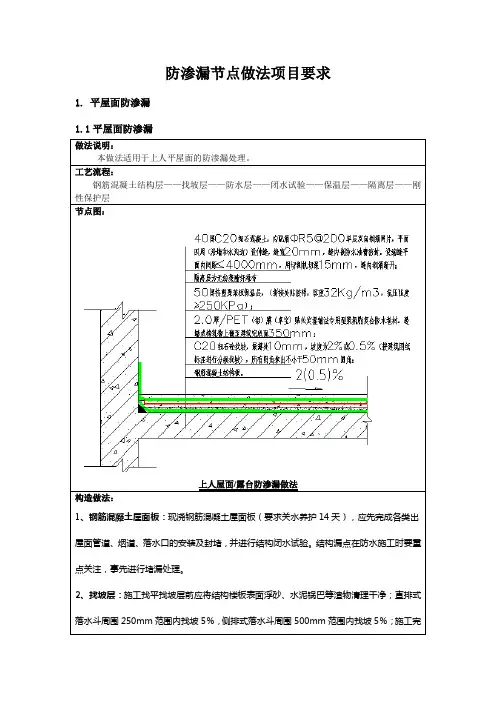

防渗漏节点做法项目要求1. 平屋面防渗漏1.1平屋面防渗漏做法说明：本做法适用于上人平屋面的防渗漏处理。
工艺流程：钢筋混凝土结构层——找坡层——防水层——闭水试验——保温层——隔离层——刚性保护层节点图：上人屋面/露台防渗漏做法构造做法：1、钢筋混凝土屋面板：现浇钢筋混凝土屋面板（要求关水养护14天），应先完成各类出屋面管道、烟道、落水口的安装及封堵，并进行结构闭水试验。
结构漏点在防水施工时要重点关注，事先进行堵漏处理。
2、找坡层：施工找平找坡层前应将结构楼板表面浮砂、水泥锅巴等渣物清理干净；直排式落水斗周围250mm范围内找坡5％，侧排式落水斗周围500mm范围内找坡5％；施工完2. 斜屋面防渗漏2、找平层15mm厚1：3水泥砂浆找平层，并在四周根部阴角抹半径50mm圆角。
3、防水层防水层使用不小于1mm厚JS防水涂膜。
女儿墙根部、出屋面管道、烟道、落水口等部位应提早施工好防水附加层。
4、淋水试验防水层施工完毕后，将水引至坡屋面顶部淋水，淋水时间很多于2小时，或者大雨后检查。
5、保温层使用无机保温砂浆，厚度同墙面。
6、面层粘贴苯板线条，并做金属漆饰面。
3. 种植屋面防渗漏工艺流程：钢筋混凝土结构层——防水层——保护层——找平层——滤水层——种植土节点图：倒置式种植屋面构造做法：1、钢筋混凝土屋面板养护：现浇钢筋混凝土屋面板（要求关水养护14天）；2、基层处理及关水试验要求：4. 出屋面烟风道防渗漏5. 女儿墙防渗漏6. 屋面变形缝防渗漏6.1 平屋面变形缝防渗漏6.2高低屋面变形缝防渗漏6.3竖向施工缝处理7. 屋面地漏防渗漏7.1 屋面竖向地漏防渗漏7.2 侧排落水口防渗漏8. 出屋面管道防渗漏9. 出屋面反坎防渗漏在反坎出，与屋面与反坎衔接的30宽缝隙位置打上密封胶。
10.消防水池平立面的防渗漏节点图：消防水池内池壁防漏做法消防水池外墙做法构造做法：消防水池内池壁1、5厚釉面砖用水泥砂浆粘贴，面砖用勾缝剂勾缝；2、20厚1:3水泥砂浆保护层；3、1.5厚JSⅡ型聚合物防水涂膜，施工到顶；4、阴角用1:3水泥砂浆倒R50圆角修补（墙面与地面交界处）；5、钢筋砼结构面，防水螺杆处及砼表面修补平整；消防水池外墙1、8厚1：2.5水泥砂浆抹面（内掺5%防水剂、聚脂纤维0.9Kg/m3）；2、12厚1：3水泥砂浆打底（内掺5%防水剂）；3、素水泥浆掺甲基纤维素甩毛；4、砼结构池壁。
(NZ-GD-04-2009)混凝土外墙窗口及屋面防水节点做法
中南控股集团南通建筑工程总承包有限公司混凝土外墙窗口及屋面防水节点做法单位：中南控股集团南通建筑工程总承包有限公司部门：技术质量部南通建筑工程总承包有限公司为解决混凝土外墙窗口、屋面水落管根处及出屋面管道根处渗水等质量通病，规范统一施工工艺。
现结合万科等项目好的做法，经总结整理，制订如下节点做法（以下节点均为示例，实际施工均应结合设计要求）：一、混凝土外墙窗口防水节点做法1、工艺流程2、操作要点窗洞口处沿四周设置通长宽10mm企口，与墙体混凝土一次性浇筑，能有效阻止雨水沿窗边渗入。
混凝土墙临时施工洞口也可采用此作法，但企口宽度及深度可适当加大，待填充墙砌筑完后，便于在砌块墙及混凝土墙不同材料之间张挂钢丝网抹灰施工。
由于企口较单薄，拆模时尤其要注意不要破坏棱角。
（图一）2-2图一混凝土外墙窗口防水节点做法二、出屋面管道防水节点做法1、工艺流程（以卷材防水倒置式屋面为例）2、操作要点本做法以防水卷材屋面为例，未表示保温层做法，各做法层及厚度等指标均为示例，按设计要求。
各道工序均应严格按设计及规范要求施工。
简要说明相关工序做法：（1）高聚物改性沥青防水卷材施工1）工艺流程清理基层→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层2）清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。
3）涂刷基层处理剂：高聚物改性沥青卷材施工，按产品说明书配套使用，基层处理剂是将氯丁橡胶沥青胶粘剂加人工汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4h后，开始铺贴卷材。
4）附加层施工：一般用热熔法使用改性沥青卷材施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加的范围应符合设计和屋面工程技术规范的规定。
5）铺贴卷材：卷材的层数、厚度应符合设计要求。
多层铺设时接缝应错开。
将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随时放卷随时用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固。
上人平屋面防水建筑做法
(2)倒置式屋面防水基本构造图
40厚细石混凝土保护层（内配筋，刚性防水） 挤塑聚苯板保温层（厚度详见设计） "雨虹"牌聚酯胎改性沥青卷材柔性防水层 水泥砂浆找平层 "雨虹"牌防水涂料柔性防水层 钢筋混凝土结构找坡（原浆表面抹平、压光）
屋面防水基本构造方案（一） 倒置式屋面
(3)上人屋面带排水板的防水构造图
上人平屋面防水建筑做法
通用说明： 排水体系是找坡、明沟、排气有机的结合， 下方为楼梯间、开放空间（车库、架空层）时无需隔热，取消保温层。
构造做法： 1、饰面层 2、40 厚 C20 细石混凝土，内配筋 Ø6@150 双向，平面四周（沿墙和水沟边）设伸缩缝，缝宽 20 mm， 缝内嵌密封膏；平面内间距≤3000mm 设分仓缝，预先嵌木条； 3、弹性体改性沥青聚酯胎卷材 SBS 3+3 型（或自粘式防水卷材），(防水涂料加强地漏、管道周围， 返上结构面不少于 300mm，水平面不少于 250mm）； 4、最薄处 20 厚 1：2.5 水泥砂浆找平层，坡度 2%； 5、挤塑板保温层； 6、S6 抗渗钢筋混凝土屋面结构板。
(4)高低屋面防水做法
上人屋面通用构造图
密封材料 水泥钉 卷材封盖
泡沫塑料
高屋面墙
密封材料
金属压条水泥钉固定 金属板材
250
120
保护层 SBS改性沥青卷材防水层3＋3mm 保温层 找坡层 低屋面结构层
图 高低屋面变形缝
烟、风道出屋面（不上人）节点详图
烟、风道出屋面（上人）节点详图
排气立管
女儿墙
刚性保护 防水层 找坡层 保温板
钢筋砼板
水平排气管
排气管布置示意图
不小于250
