一套完整的建筑施工图所包含的内容
工程施工图包括哪些
工程施工图包括哪些一、工程概况1. 工程名称：明确工程名称，如xx项目xx部位施工图。
2. 工程地点：标明工程具体的地理位置。
3. 工程范围：描述工程的总体范围和边界。
4. 工程概述：简要介绍工程的建设背景、主要内容和目标。
二、施工图设计依据1. 审图依据：列出施工图的设计依据，如设计方案、规范和标准等。
2. 相关资料：说明工程施工图设计所使用的各种资料和数据，包括勘察资料、设计文件、相关规范等。
三、建筑工程施工图1. 建筑平面图：包括建筑的平面总图和各层平面图。
2. 建筑立面图：展示建筑的立面结构和外观。
3. 建筑剖面图：呈现建筑结构的纵向剖面。
四、结构工程施工图1. 结构平面图：包括结构的平面总图和各层平面图。
2. 结构立面图：展示结构的立面结构。
3. 结构剖面图：呈现结构的纵向剖面。
五、给排水工程施工图1. 给水工程：包括给水管道布置图、设备布置图、管道剖面图等。
2. 排水工程：包括排水管道布置图、设备布置图、管道剖面图等。
六、暖通空调工程施工图1. 暖通工程：包括暖通管道布置图、设备布置图、管道剖面图等。
2. 空调工程：包括空调管道布置图、设备布置图、管道剖面图等。
七、电气工程施工图1. 电气布置图：包括总平面布置图、各层平面布置图、开关箱布置等。
2. 照明设计图：包括各个区域的照明布置和配电线路图。
3. 强电系统：包括强电线路布置图、设备布置图等。
八、施工图注解说明1. 隐蔽工程：标明隐蔽工程的位置和方式。
2. 规范要求：注明施工图设计符合的相关规范和要求。
3. 重点说明：针对设计和施工中需要特别注意的地方进行重点说明和标注。
九、工程施工图其他内容1. 工程标高尺寸：标明建筑、结构、给排水、暖通、电气等各部分的标高尺寸。
2. 施工工艺图：包括建筑施工工艺图、结构施工工艺图、吊装方案等。
3. 质量要求：列出各部分工程的质量要求和验收标准。
4. 安全措施：说明施工中需要采取的安全措施和注意事项。

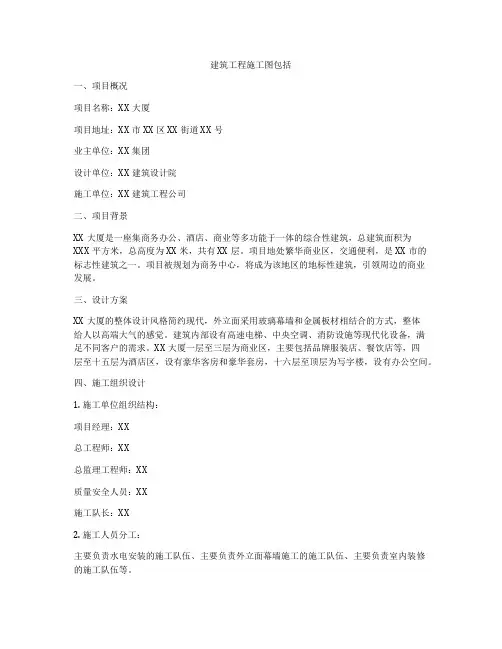

建筑工程施工图包括
建筑工程施工图包括一、项目概况项目名称：XX大厦项目地址：XX市XX区XX街道XX号业主单位：XX集团设计单位：XX建筑设计院施工单位：XX建筑工程公司二、项目背景XX大厦是一座集商务办公、酒店、商业等多功能于一体的综合性建筑，总建筑面积为XXX平方米，总高度为XX米，共有XX层。
项目地处繁华商业区，交通便利，是XX市的标志性建筑之一。
项目被规划为商务中心，将成为该地区的地标性建筑，引领周边的商业发展。
三、设计方案XX大厦的整体设计风格简约现代，外立面采用玻璃幕墙和金属板材相结合的方式，整体给人以高端大气的感觉。
建筑内部设有高速电梯、中央空调、消防设施等现代化设备，满足不同客户的需求。
XX大厦一层至三层为商业区，主要包括品牌服装店、餐饮店等，四层至十五层为酒店区，设有豪华客房和豪华套房，十六层至顶层为写字楼，设有办公空间。
四、施工组织设计1. 施工单位组织结构：项目经理：XX总工程师：XX总监理工程师：XX质量安全人员：XX施工队长：XX2. 施工人员分工：主要负责水电安装的施工队伍、主要负责外立面幕墙施工的施工队伍、主要负责室内装修的施工队伍等。
3. 施工进度计划：项目总工期为XX个月，按照设计方案和施工图纸要求，制定详细的施工进度计划，确保按时完成各施工阶段。
五、施工图纸内容1. 地基工程施工图：包括地基基础设计图、基础平整度检查标准、超前深度标示等；2. 主体结构施工图：包括主楼钢筋混凝土结构设计图、各层楼板、梁柱和墙体的钢筋布置、结构节点详情等；3. 外立面幕墙施工图：包括幕墙设计图、幕墙铝型材及玻璃板详图、幕墙结构节点图等；4. 室内装修施工图：包括室内隔墙、吊顶、地面、涂料等施工图纸，以及室内装修材料的规格和要求；5. 给排水施工图：包括室内给排水设计图、管道材料规格、施工标准等；6. 电气施工图：包括室内照明、插座、开关等电气设计图，电线规格标准、配电箱位置等要求。
六、安全保障措施1. 确保施工人员持证上岗，严格执行安全生产规定，加强施工现场管理，确保安全生产；2. 安排专业人员进行定期安全检查，发现隐患及时处理，保障施工过程的安全；3. 建立安全检查机制，定期组织施工方安全培训，提高施工人员的安全生产意识。
建筑工程图概述-精品文档
标高 符号 形式 标高符 号画法
பைடு நூலகம்
立面图与 剖面图上 标高符号 注法
索引符号和详图符号 • 定义——为方便施工时查阅图样，在图样中的 某一局部或构件，如需另见详图时，常用索引符 号注明画出详图的位置、详图的编号及详图所在 的图纸编号。 • 画法——索引符号直径为直径10mm的细实线 圈。详图符号为直径14mm的粗实线圈。
建筑总平面图
•表明新建房屋所在基地有关范围内的总体布 置，反映新建房屋、构筑物等的位置和朝向， 室外场地、道路、绿化等的布置，地形、地貌、 标高等以及与原环境有关的关系和临界情况等 •是房屋及其他设施施工的定位、土方开挖以 及绘制水、暖、电等管线总平面图和施工总平 面图的依据 •某培训中心建筑总平面图 •某疗养院局部建筑总平面图
施工总说明及建筑总平面图
•施工总说明
•建筑总平面图
•总平面图的一般内容
施工总说明
•放样——以北边原有餐厅为放样依据，按总平面图放样 •设计标高——室内地坪标高±0.000为绝对标高4.150m，室内
外高差0.450m
•墙身——砖、砂浆型号；内外墙粉刷、踢脚线、卫生间墙做法 •室内地面——室内地面、卫生间地面、防潮层做法 •楼面——板型号、楼面找平层做法 •屋盖——屋面板型号、屋面防水做法 •基础——混凝土标号 •构件——混凝土标号 •其它——雨水管、铁件、门窗五金、楼梯地砖等
建筑施工图的有关规定
•比例 •图线 •定位轴线及其编号 •尺寸和标高 •字体——见第一章规定 •图例及代号——见附录 •索引符号和详图符号 •指北针及风向频率玫瑰图
比
图名
总平面图
例
常用比例 可用比例
1：500、1：1000、1：2000、 1：2500、1：10000 1：5000 1：150、1：300、 1：400
建筑施工图主要表达的内容是什么
建筑施工图主要表达的内容是什么建筑施工图主要表达的内容是什么？建筑施工图包含哪些图件内容一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称建施。
2、结构施工图：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图[基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图楼梯结构施工图、柱、梁等现浇构件的配筋图）]。
简称结施。
3、设备施工图：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。
因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（3）电气施工图：主要表示电气线路走向和安装要求的图件。
包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。
简称设施。
二、施工图的编排次序为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：（1）基本图在前，详图在后。
（2）先施工的在前，后施工的在后。
（3）重要的在前，次要的在后。
一套完整的房屋施工图的编排次序如下：（1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。
（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。
完整施工图的具体内容
一套完整施工图的内容：一、目录索引二、符号标识图(图纸中多有相关符号的表格解释，材质也用符号表示）三、原建筑图四、总平面图（包括墙体、门窗、家具、区域名称）五、地面放线图（新建墙体的尺寸图、在空间内标注就好）六、地面布局图1．地面造型(造型图、标高+—0。
000、平面尺寸）(异形的用网格表示)2．地面材料（规格、颜色、名称、铺装方式、铺砖方向用90度双向箭头表示）七、冷热水管布置图(走向一般是直线九十度，排污管一般不会动,冷热水管可根据设计师改动,从地面墙面都可走）八、插座、有线电视、网络布局图（弱电部分）（用符号说话）（插座一般离地300高)九、天棚图{包括1.吊顶造型（造型、标高、尺寸)2.材料3.电路4.灯}1．天花、造型①墙体、②门洞（用两根中实线表示）、③窗洞(用两根中实线和两根内线链接）、④标高3。
800离地面高度、⑤平面尺寸、⑥造型材料（名称、规格、颜色）2．天花、灯具①②③⑤同上，⑥灯具类型、安装位置（位置有尺寸、灯具只表示灯具类型是吊灯筒灯射灯制成表格在右下方)3．电路布置（灯的组合方式，线路走向)十、立面符号标识图(索引符号图）上写编码下写页码十一、立面图(造型、尺寸、材料）十二、剖面图（剖析内部结构)(造型、尺寸、材料)十三、大样详图（放大剖析）（造型、尺寸、材料）十四、空调系统布置图(有专门部门，不需要设计师来做）十五、排风系统布置图（有专门部门,不需要设计师来做)十六、消防系统布置图（有专门部门，不需要设计师来做）十七、监控系统布置图（有专门部门，不需要设计师来做）420＊297CAD快捷键L, ＊LINE 直线ML，*MLINE 多线（创建多条平行线)PL, ＊PLINE 多段线PE，*PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE，*SPLINEDIT 编辑样条曲线XL，*XLINE 构造线（创建无限长的线)A, ＊ARC 圆弧C，*CIRCLE 圆DO，＊DONUT 圆环EL，*ELLIPSE 椭圆PO，*POINT 点DCE，*DIMCENTER 中心标记POL，＊POLYGON 正多边形REC，*RECTANG 矩形REG, *REGION 面域H, *BHATCH 图案填充BH，＊BHATCH 图案填充—H，*HATCHHE，＊HATCHEDIT 图案填充.。
一套完整的建筑施工图包含哪些图纸
一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。
建筑工程图纸分为建筑施工图、结构施工图、设备施工图。
一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。
2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。
以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。
4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。
1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。
6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。
二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称建施。
2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
一套完整的建筑施工图所包含的内容
完整的建筑施工图纸包含的内容建筑施工图包含哪些图件内容？一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件.主要图件有:施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称“建施”。
2、结构施工图:主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）.简称“结施”。
3、设备施工图3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件.因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明.（3）电气施工图：主要表示电气线路走向和安装要求的图件。
包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明.简称“设施”.二、施工图的编排次序为了便于查阅图件和档案管理,方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行:（1）基本图在前，详图在后；（2)先施工的在前，后施工的在后；（3）重要的在前，次要的在后。
一套完整的房屋施工图的编排次序如下：(1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。
（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。
工程施工图包括哪几类
工程施工图包括哪几类1. 结构施工图：结构施工图是工程施工图中的重要部分，主要用于指导结构施工的具体操作。
结构施工图包括建筑结构图、土木工程结构图、钢结构图等，详细说明了建筑物的各个构件如何连接和安装，包括梁、柱、墙、板、承重墙等的几何尺寸、连接方式、施工顺序等内容。
2. 给排水施工图：给排水施工图主要用于指导建筑物内外的供水、排水系统的施工。
包括给水管、排水管道、设备、管件、阀门等的布置和连接方式，以及相关设备的安装要求、管道埋深、坡度等细节要求。
3. 设备安装图：设备安装图是指导建筑物内外各种设备、机械设备的具体安装位置、连接方式、电气接线等图纸。
例如空调设备、电梯、消防设备、发电设备等的安装图纸，详细说明设备布置、安装高度、连接方式等内容。
4. 电气施工图：电气施工图主要用于指导建筑物内的电气设备、电线电缆等的安装。
包括电气线路图、电气设备平面布置图、配电箱安装图等，详细说明电路连接方式、安装位置、接地要求等内容。
5. 管道布置图：管道布置图是指导建筑物内外各种管道的布置和连接方式的图纸。
包括给排水管道、暖通空调管道、燃气管道等的布置图、沟槽剖面图、管道连接方式等内容。
6. 绿化景观图：绿化景观图主要用于指导园林绿化施工的具体要求，包括草坪、花坛、树木、灌木等的种植位置、数量、规格要求，以及水系、石景、照明等的布置。
综上所述，工程施工图是指导工程施工单位进行施工的重要文档，包括结构施工图、给排水施工图、设备安装图、电气施工图、管道布置图、绿化景观图等多个方面的内容。
通过细致的施工图纸，能够确保工程施工顺利进行，达到设计要求，提高工程质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
完整的建筑施工图纸包含的内容
建筑施工图包含哪些图件内容?
一、施工图分类
根据施工图所表示的内容和各工种不同，分为了不同的图件：
1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称“建施”。
2、结构施工图：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
简称“结施”。
3、设备施工图3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。
因此设备施工图又分为三类图件：
（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（3）电气施工图：主要表示电气线路走向和安装要求的图件。
包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。
简称“设施”。
二、施工图的编排次序
为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：（1）基本图在前，详图在后；（2）先施工的在前，后施工的在后；（3）重要的在前，次要的在后。
一套完整的房屋施工图的编排次序如下：
（1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。
（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。
②设计标准：建筑标准、结构荷载等级、抗震设防标准、采暖、通风、照明标准等。
③施工要求：施工技术要求；建筑材料要求，如水泥标号、混凝土强度等级、砖的标号，钢筋的强度等级，水泥砂浆的标号等。
（3）建筑施工图：总平面图——建筑平面图（底层平面图~标准层平面图～顶层平面图～屋顶平面图）——建筑立面图（正立面图～背立面图～侧立面图）——建筑剖面图——建筑详图（厨厕详图~屋顶详图~外墙身详图~楼梯详图~门窗详图~安装节点详图等）。
（4）结构施工图：结构设计说明——基础平面图——基础详图——结构平面图（楼层结构平面图～屋顶结构平面图）——构件详图（楼梯结构施工图～现浇构件配筋图）。
（5）给排水施工图：管道平面图——管道系统图——管道加工安装详图——图例及施工说明。
（6）采暖通风施工图：管道平面图——管道系统图——管道加工安装详图——图例及施工说明。
（7）电气施工图：线路平面图——线路系统图——线路安装详图——图例及施工说明。
三、房屋施工图的特点
1、大多数图样用正投影法绘制
2、用较小的比例绘制：基本图常用的绘图比例是1：100，也可选用1：50或1：200，总平面图的绘图比例一般为1：500、1：1000或1：2000，详图的绘图比例较大一些，如1：2、1：5、1：10、1：20、1：30等，相对与建筑物的大小，在绘图时均要缩小。
3、用图例符号来表示房屋的构、配件和材料：由于绘图比例较小，房屋的构、配件和材料都是用图例符号表示，要识读房屋施工图，必须熟悉建筑的相关图例。
四、阅读房屋施工图的方法
1、基本要求：（1）具备正投影的基本知识，掌握点、线、面正投影的基本规律。
（2）熟悉施工图中常用的图例、符号、线型、尺寸和比例的含义。
（3）熟悉各种用途房屋的组成和构造上的基本情况。
2、阅读方法阅读时要从大局入手，按照施工图的编排次序，由粗到细、前后对照阅读。
（1）先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。
（2）阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求，也可了解到图中没有绘出而设计人员认为应该说明的内容。
（3）建筑施工图——结构施工图——设备施工图顺序逐张阅读。
（4）在各类专业图纸阅读中，基本图和详图要对照阅读，看清楚各专业图纸表示的主要内容。
（5）如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸），以保证建筑物的强度和施工质量。
