光伏板安装工程施工设计方案
光伏安装工程施工技术方案
光伏安装工程施工技术方案一、工程概况本项目为XX地区500MW光伏电站，位于荒滩地带，地势平坦，地面附着物较少。
电站主要由光伏支架、光伏组件、逆变器、电缆等设备组成。
本方案主要针对光伏支架及组件安装工程进行详细阐述。
二、施工准备1. 人员准备：组织具有丰富经验的专业施工队伍，包括项目经理、施工员、技术员、安全员等。
2. 工机具准备：根据施工需求，准备相应的施工工具和机械设备，如电钻、扳手、螺丝刀、吊车、叉车等。
3. 材料准备：提前采购并准备足够的施工材料，包括光伏支架、光伏组件、螺栓、垫片等。
4. 技术准备：对施工人员进行技术培训，使其熟悉施工工艺、质量标准和安全要求。
5. 施工现场准备：确保施工现场道路畅通，具备施工条件。
三、施工流程1. 光伏支架安装（1）施工准备：根据设计图纸，明确光伏支架的安装位置和数量。
（2）基础检查：检查光伏支架基础的质量，确保符合设计要求。
（3）支架安装：按照预先制定的施工顺序，逐个安装光伏支架。
安装过程中，要注意调整支架的水平和垂直度，确保支架安装质量。
（4）质量检验：对安装好的光伏支架进行质量检验，发现问题及时整改。
2. 光伏组件安装（1）施工准备：根据设计图纸，明确光伏组件的安装顺序和数量。
（2）组件安装：将光伏组件按照预先制定的施工顺序安装到支架上。
安装过程中，要注意调整组件的角度和紧固度，确保组件安装质量。
（3）接线盒连接：连接光伏组件的接线盒，确保接线正确、牢固。
（4）质量检验：对安装好的光伏组件进行质量检验，发现问题及时整改。
四、施工质量控制1. 光伏支架安装质量控制：确保支架水平和垂直度符合设计要求，支架连接牢固，基础质量合格。
2. 光伏组件安装质量控制：确保组件安装角度正确，紧固度符合要求，接线盒连接正确牢固。
3. 施工过程中，严格按照相关规范和标准进行施工，确保工程质量。
五、施工安全措施1. 施工前，对施工人员进行安全培训，使其了解施工现场的安全要求。
光伏工程施工组织方案
光伏工程施工组织方案一、项目概况1.1 项目名称：光伏电站工程1.2 项目地点：中国XXXX省XXXX市XXXX县XXXX乡XXXX村1.3 项目规模：总装机容量XXXXMW1.4 项目内容：光伏电站设计、采购、施工、调试、交付和售后服务二、施工组织设计原则2.1 安全第一：严格执行国家和行业安全规范，确保施工作业安全。
2.2 质量为本：始终坚持高质量的施工标准，确保工程稳定可靠。
2.3 环保可持续：优先选择环保材料和技术，最大限度减少对环境的影响。
三、施工组织机构3.1 整体组织结构：项目负责人：XXX总工程师：XXX施工队长：XXX3.2 施工队伍：1）具有丰富光伏电站施工经验的专业施工队伍2）配备专业施工工程师和技术人员3）建立完善的施工班组，负责具体施工任务的安排和管理四、主要施工装备和设备4.1 现场设备：吊车、推土机、挖掘机、起重机等4.2 电气设备：电缆、光伏板、逆变器等4.3 检测设备：测量仪器、温度计、负载仪表等4.4 安全设备：安全帽、安全带、护目镜等五、施工工序和工艺流程5.1 地面平整和基础施工：1）组织土方施工队伍进行现场土石方整平和基础开挖工作2）布置基础模板、钢筋等材料，进行基础浇捣和养护5.2 光伏板安装：1）根据设计图纸，确定光伏板的布置方案2）合理布设支架和连接件，确保光伏板的牢固安装5.3 电气设备安装：1）布置光伏板间电缆线路，并进行电缆敷设和连接2）安装逆变器和组串箱，配电盘及相关设备5.4 系统调试和运行：1）对光伏电站进行电气连线、接地处理等相关操作2）开展电气设备的系统调试和测试，确保系统的正常运行六、施工安全保障措施6.1 安全教育培训：组织全员施工人员参加相关安全教育培训，掌握施工操作规范6.2 安全检查：设置专人负责现场施工安全检查，及时发现并处理安全隐患6.3 安全防护：在施工现场设置明显的安全警示标志，保障施工人员的人身安全七、施工质量保障措施7.1 质量管理：制定详细的施工质量管理要求和流程，实施全程质量控制7.2 施工检测：专业施工技术人员进行工程施工组织检测、自检和互检7.3 质量验收：对施工完成的光伏电站进行质量验收，确保工程符合设计要求八、环保措施8.1 垃圾处理：设立垃圾分类收集点，及时清理施工现场垃圾8.2 污水排放：对施工废水进行收集和处理，严格遵守环境保护法规8.3 节能减排：采用高效节能的施工设备和材料，最大限度减少施工过程中的能源消耗和排放九、施工进度计划9.1 制定合理的施工进度计划，确保施工工期按时完成9.2 建立施工进度管理体系，定期对施工进度进行监测和评估9.3 对施工进度进行调整和控制，做好应急预案和风险应对措施十、施工后期服务10.1 施工完成后，进行光伏电站的系统检测和调试10.2 对完成的工程进行全面验收和交付10.3 建立光伏电站的后期维护和售后服务体系，确保光伏电站的长期稳定运行十一、项目总结和经验分享11.1 项目总结：对光伏电站工程施工过程进行总结，提出不断改进的建议11.2 经验分享：根据实际工程经验，分享推广光伏电站施工的优秀经验和做法十二、施工组织方案的落实和监督12.1 由项目负责人负责施工组织方案的具体落实和执行12.2 设立专门的监督小组，对施工组织方案的执行过程进行监督和检查12.3 针对施工中出现的问题和难点，及时调整施工组织方案，确保工程的顺利进行以上就是光伏工程施工组织方案的具体内容，希望对您有所帮助。

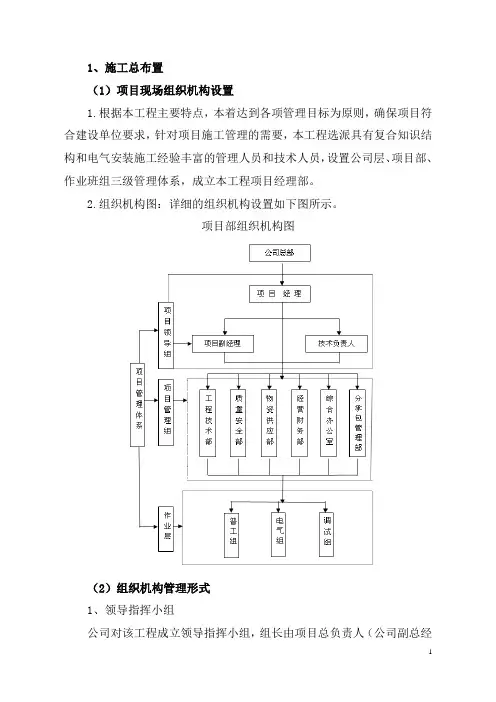

光伏工程施工方案
1、施工总布置（1）项目现场组织机构设置1.根据本工程主要特点，本着达到各项管理目标为原则，确保项目符合建设单位要求，针对项目施工管理的需要，本工程选派具有复合知识结构和电气安装施工经验丰富的管理人员和技术人员，设置公司层、项目部、作业班组三级管理体系，成立本工程项目经理部。
2.组织机构图：详细的组织机构设置如下图所示。
项目部组织机构图（2）组织机构管理形式1、领导指挥小组公司对该工程成立领导指挥小组，组长由项目总负责人（公司副总经理）亲自担任，主要负责该项目所有的统筹、安排与实施；负责对工程中的劳动力、材料供应、机械设备进行总调度、指挥；全面落实ISO9001质量认证体系和环境管理体系、职业健康安全管理体系在该项目中具体实施运作，落实质量、安全、工期指标。
2、项目经理本工程的项目经理，负责工程对内及对外各专业的协调工作。
在公司决策层的领导及职能部门的指导下，项目经理部负责实施从工程项目开工到竣工，交付使用全过程的施工经营管理。
项目管理层由生产、技术、材料和行政事务四大部分组成，在项目经理的领导下，全权组织生产施工要素，包括与各专业、各工种的协调、劳动组织，材料供给，对工程的工期、质量、安全、成本实施全过程的动态管理。
（3）组织机构设置及职责1、项目经理岗位责任制（1）项目经理需制定并指导施工管理班组的思想及业务学习，树立正确的人生观以及法制教育，重视项目部的技术培训，不断提高施工班组人员的素质和工作能力；（2）项目经理是本工程的第一责任人，全面负责施工现场生产计划及管理工作，负责生产任务的下达，组织施工，编制并督促进度、计划、质量、安全等规章制度的执行，狠抓工程进度、质量与工地文明施工，确保工程顺利进行并达到规定标准；（3）主持图纸会审，编制施工方案，审核预结算，制定各项技术措施；（4）主管和检查、指导财务、材料供应及后勤方面工作，协调材料和财务及后勤方面关系，以确保工地的良性运作；（5）在项目经理部范围内有权调配各人力、物力、财力，根据班组及施工人员的施工、工作情况进行奖罚；（6）关心工人生活，改善施工条件，努力提高施工人员的积极性；（7）协调建设单位、监理、设计及其它施工方的关系，参加并组织定期例会，做好与各方面的沟通工作；2、生产负责人岗位责任制（1）全面负责工程生产管理，包括材料采购、劳动力统筹、质量控制，保证项目施工需求；（2）了解市场行情与信息，审核材料价格，保证工程质量；（3）做好现场各专业的管理与协调、组织策划，编制和实施施工组织方案，组织相关人员进行图纸交底、技术交底、施工交底；3、技术负责人岗位责任制（1）协助项目经理全面负责工程技术工作，组织工人进场前的技术培训以及安全教育，编制施工工艺卡，安排施工生产；（2）根据项目质量计划建立健全质量保证体系，根据承包的范围和内容确保质量体系的有效运行；（3）负责主持各工种每周施工计划和实施，并定期检查执行情况，坚持按规范施工，狠抓质量，创精品工程；（4）认真执行建设单位的有关规定，以及安全生产系列等，针对各工种的生产任务，对班组进行详细的安全技术交底，随时检查实施情况并对安全生产负直接的领导责任；（5）不断改善、合理组合，调度施工劳动力，安排各班组间的衔接，组织流水作业努力提高工效，缩短施工期；（6）服从统一领导，加强各工种协作，维护各工种之间的团结，实行互相支持，确保各工种质量和进度的协调进行；（7）对照工程进度，及时做好材料计划，并上报领导以便组织货源，保证各工种不停工、窝工；（8）不断检查督促，及时解决施工中的有关问题，并做好各工种间的搭接，对不能解决的重大问题及时向项目汇报，尽快处理；4、班组、工长岗位责任制（1）认真贯彻项目部的各项规章制度，严格实施好施工安全技术交底，熟悉图纸、严格按规范精心施工；（2）搞好本班组的日常工作，不断组织本班组的工人进行思想、技术学习，采取措施抓好现场管理及文明施工，加强核算，降低成本，达到社会、经济效益双赢；（3）自觉遵守安全生产各项规定、规范，遵守安全施工操作规范规程；（4）严禁违章作业，野蛮施工，对本班组的安全施工负具体的责任；带领工人协助质检员、安全员搞好质量检测、安全检查工程，消除隐患、杜绝质量、安全的重大事故发生；（5）服从领导、顾全大局、维护团结、搞好班组协作、互相支持，确保工作协调进行；（6）搞好定点管理，认真贯彻按件计工，多劳多得，少劳少得，不劳不得的劳动原则；（7）严律于己，狠抓安全生产，坚持优质施工，文明生活，必须坚持班组每天的生产记录，主持公证，提高班组技术素质和班组队伍素质。
光伏屋面安装施工方案
光伏屋面安装施工方案1. 引言光伏屋面安装是指在建筑物屋顶上安装太阳能光伏发电设备，将太阳辐射能转化为电能供建筑物使用。
这种安装方式不仅可以为建筑物提供清洁能源，还能有效利用屋顶空间，具有环保性和经济性的优势。
本文将介绍光伏屋面安装施工的方案和步骤。
2. 施工准备在进行光伏屋面安装施工前，需要进行以下准备工作：•工程测量：对建筑物屋顶进行测量，确定光伏组件的布置方式和安装位置。
•结构检查：对建筑物结构进行检查，确保其能够承受光伏组件的重量和风压力。
•施工图纸：绘制光伏屋面安装的施工图纸，包括组件的布置、布线和安装细节等。
3. 材料准备在进行光伏屋面安装施工时，需要准备以下材料：•光伏组件：根据建筑物屋顶面积和电能需求确定光伏组件的数量和容量。
•支架系统：用于支撑和固定光伏组件的支架系统，包括支架架构和安装配件等。
•电缆和接线盒：用于将光伏组件与电网连接的电缆和接线盒。
•安全设备：包括安全带、安全绳等用于施工人员的安全设备。
4. 施工步骤光伏屋面安装的施工步骤如下：步骤一：清理屋顶首先需要清理建筑物屋顶，将其清除杂物和灰尘，确保屋顶表面光滑和干净。
步骤二：安装支架系统根据施工图纸，安装支架系统，确保支架系统稳固可靠，并与建筑物结构牢固连接。
步骤三：安装光伏组件将光伏组件安装在支架系统上，并进行正确的布置和固定，确保光伏组件与支架系统的连接牢固且符合安全要求。
步骤四：布线和连接将光伏组件间的电缆进行布线，并使用接线盒将电缆连接起来。
同时，将电缆连接至电网，确保电能能够正确传输并注入电网。
步骤五：调试和测试完成安装后，进行系统调试和测试，确保光伏发电系统能够正常运行，并符合设计要求。
5. 安全注意事项在进行光伏屋面安装施工时，需要注意以下安全事项：•施工人员应戴好安全帽、安全绳等个人防护设备，确保施工人员的人身安全。
•施工过程中应注意防滑，特别是在屋顶上施工时，应增加安全措施，防止施工人员滑倒或坠落。
光伏安装施工方案
光伏安装施工方案一、工程概况光伏安装施工方案是为了充分利用太阳能资源，实现清洁能源的有效利用而制定的。
本工程位于xx地区，占地面积约xxx平方米，总装机容量为xxx千瓦。
二、工程目标1. 实施高效率的光伏电站装机，确保总装机容量达到规划要求。
2. 保证光伏电站的稳定运行和长期发电能力。
3. 优化光伏电站布局，充分利用可用资源，提高能源利用效率。
4. 符合国家相关标准和规范，确保光伏电站施工安全、环保和质量可控。
三、施工方案1. 前期准备工作（1）项目立项：成立光伏安装施工项目组，明确任务、目标和工期。
（2）资源调查：对工程区域的光伏资源、地形地貌等进行详细调查和评估。
（3）方案设计：根据资源调查结果，制定合理的光伏电站布局和装机方案。
（4）环境评估：进行环境影响评估，制定相应的环保措施。
2. 施工准备阶段（1）组织人员：成立施工组织机构，指定项目经理和项目工程师等核心人员。
（2）采购物资：根据光伏电站设计方案，采购所需的光伏电池板、支架、逆变器等器材。
（3）设备检查：对所需施工设备进行检查和维修，确保设备在施工阶段正常工作。
（4）工地布置：根据工程规划，合理布置施工现场，确保施工进展顺利进行。
3. 主体施工阶段（1）基础施工：进行电池板支架的基础施工，包括地面扒平、基础混凝土浇筑等工作。
（2）光伏电池板安装：按照设计方案，安装并固定光伏电池板，确保安装稳定可靠。
（3）电气连接：进行光伏电池板与逆变器的电气连接，确保电能输送正常畅通。
（4）逆变器安装：安装逆变器，并进行调试和试运行，确保其正常工作。
（5）系统调试：对整个光伏电站系统进行调试和检测，确保其正常运行和发电效率。
四、工程管理与安全措施1. 施工管理：建立施工项目组织机构，组织施工进度和质量管理，确保施工进展顺利。
2. 风险防控：制定安全生产计划和应急预案，加强现场安全巡查和安全教育培训。
3. 质量控制：进行工程施工质量检查，确保光伏电站施工符合国家相关标准和规范。

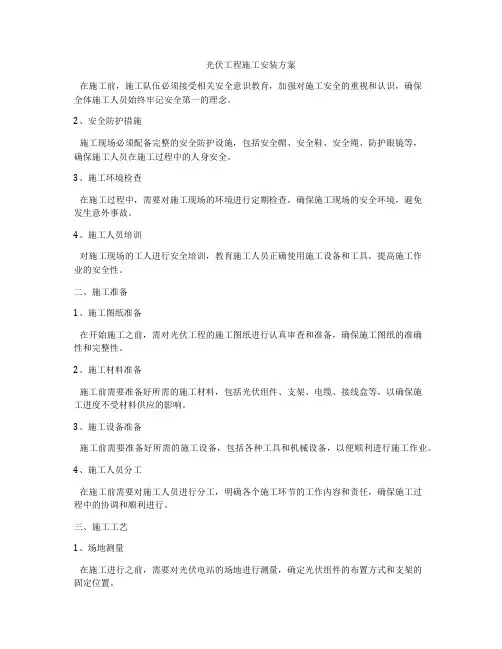

光伏工程施工安装方案
光伏工程施工安装方案在施工前，施工队伍必须接受相关安全意识教育，加强对施工安全的重视和认识，确保全体施工人员始终牢记安全第一的理念。
2、安全防护措施施工现场必须配备完整的安全防护设施，包括安全帽、安全鞋、安全绳、防护眼镜等，确保施工人员在施工过程中的人身安全。
3、施工环境检查在施工过程中，需要对施工现场的环境进行定期检查，确保施工现场的安全环境，避免发生意外事故。
4、施工人员培训对施工现场的工人进行安全培训，教育施工人员正确使用施工设备和工具，提高施工作业的安全性。
二、施工准备1、施工图纸准备在开始施工之前，需对光伏工程的施工图纸进行认真审查和准备，确保施工图纸的准确性和完整性。
2、施工材料准备施工前需要准备好所需的施工材料，包括光伏组件、支架、电缆、接线盒等，以确保施工进度不受材料供应的影响。
3、施工设备准备施工前需要准备好所需的施工设备，包括各种工具和机械设备，以便顺利进行施工作业。
4、施工人员分工在施工前需要对施工人员进行分工，明确各个施工环节的工作内容和责任，确保施工过程中的协调和顺利进行。
三、施工工艺1、场地测量在施工进行之前，需要对光伏电站的场地进行测量，确定光伏组件的布置方式和支架的固定位置。
2、支架安装通过测量确定支架的安装位置，选择合适的安装方法和工艺，确保支架的稳固性和安全性。
3、光伏组件安装在支架搭建完成之后，需要对光伏组件进行安装，确保组件的布置整齐、均匀，提高光伏系统的发电效率。
4、电缆敷设在光伏组件安装完成后，需要进行电缆的敷设和接线，确保光伏系统的电气连接正常并且可靠。
5、接地系统安装对光伏系统的接地系统进行安装，确保系统的运行安全和稳定。
6、系统调试在光伏系统安装完成后，需要进行系统的调试和试运行，确保系统的正常运行和发电效率。
7、安全保护设置在光伏系统施工完成后，需要对系统进行安全保护设置，加装防雷装置、保护网等设施，确保系统的安全运行。
四、施工验收1、工程质量验收对光伏工程进行全面的质量验收，确保光伏组件的安装质量和工程技术标准达到要求。
安装光伏施工方案
安装光伏施工方案在进行光伏施工之前，需要做好相关的安装方案，以确保施工的顺利进行和电力系统的稳定运行。
以下是一份光伏施工方案的示例，包括步骤、规划和安全措施。
一、项目概况：项目名称：某某太阳能光伏发电项目项目地址：某某地区项目规模：总装机容量10MWp项目建设单位：XXX公司项目施工单位：XXX公司二、施工步骤：1. 现场勘察：根据设计图纸和工程要求，对施工区域进行勘察，了解地形、土质、气候等情况，确定光伏组件的安装位置。
2. 施工准备：准备所需的施工设备、材料和劳动力，并制定施工计划。
3. 项目布线：根据电力系统的布局图确定光伏组件的布局位置，确保电力系统的正常运行。
4. 基础施工：根据设计要求，进行光伏支架的安装和固定，确保支架的稳定性。
5. 光伏组件安装：根据设计图纸，将光伏组件安装到支架上，并进行牢固的固定，以确保光伏组件的安全。
6. 输配电系统建设：根据设计要求，进行输配电系统的布线、安装和调试，确保电力系统的正常运行。
7. 安全检查与测试：进行光伏发电系统的安全检查和测试，确保设备安全可靠，符合相关标准和规范。
8. 系统调试与运行：进行光伏发电系统的调试和运行，监测电力输出情况，保证系统的正常运行和发电效率。
三、安全措施：1. 施工人员必须经过相关培训，了解光伏发电系统的安全操作规程。
2. 在施工现场设置明显的安全警示标志，确保施工人员的安全意识。
3. 在施工过程中，严禁吸烟、使用明火等引起火灾的行为。
4. 施工人员必须佩戴防护装备，包括安全帽、防护眼镜、防护手套等。
5. 在高空作业时，必须使用安全绳索和安全带，确保人员的安全。
6. 施工人员必须严格按照操作规程进行施工，禁止违规操作和越权施工。
7. 定期对施工设备和安全措施进行检查，确保施工的安全和质量。
总结：光伏施工方案是光伏项目顺利进行的基础和保障，通过合理规范的施工步骤和严格的安全措施，能够确保光伏发电系统的安全、稳定和高效运行。
安装太阳能板的施工方案
一、工程概况1. 项目名称：XX地区太阳能光伏发电项目2. 项目地点：XX地区3. 项目规模：XX平方米4. 项目类型：地面光伏电站二、施工准备1. 人员准备（1）项目经理：负责整个项目的组织、协调和管理工作；（2）施工队伍：由具有相关资质的专业施工人员组成；（3）技术支持人员：负责现场技术指导、施工质量监督和工程验收。
2. 工具设备准备（1）施工工具：扳手、螺丝刀、电焊机、切割机、水平尺、卷尺等；（2）设备材料：太阳能板、支架、汇流箱、逆变器、电缆、接地线等；（3）检测设备：电压表、电流表、功率表、绝缘电阻测试仪等。
三、施工步骤1. 施工现场勘察（1）对施工现场进行实地勘察，了解地形、地貌、土壤、气象等情况；（2）测量场地尺寸，确定太阳能板安装区域。
2. 施工放样（1）根据设计图纸，进行场地放样，确定支架和太阳能板的位置；（2）在地面画线，标明支架和太阳能板的具体位置。
3. 基础施工（1）根据支架基础要求，挖掘基坑；（2）在基坑内浇筑混凝土，待混凝土凝固后，进行基础加固。
4. 支架安装（1）根据设计图纸，将支架部件组装；（2）将组装好的支架放置在基础上方，调整支架水平度；（3）使用螺丝将支架固定在基础上。
5. 太阳能板安装（1）将太阳能板按照设计要求放置在支架上；（2）调整太阳能板倾斜角度，确保最大程度地吸收阳光；（3）使用螺丝将太阳能板固定在支架上。
6. 汇流箱、逆变器等设备安装（1）按照设计要求，将汇流箱、逆变器等设备安装到位；（2）连接汇流箱、逆变器与太阳能板之间的电缆；（3）检查接线是否牢固，确保电路畅通。
7. 电缆敷设与接地（1）按照设计要求，敷设电缆；（2）检查电缆质量，确保无破损、短路等问题；（3）连接接地线，确保设备安全。
8. 系统调试与验收（1）对整个光伏发电系统进行调试，确保各部件运行正常；（2）邀请相关部门进行验收，合格后投入使用。
四、施工注意事项1. 施工过程中，严格遵守安全操作规程，确保施工人员安全；2. 施工现场应保持整洁，及时清理废弃物；3. 施工过程中，加强质量监督，确保施工质量；4. 遇到问题，及时上报，并采取措施解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一般施工方案（措施）报审表 工程名称：抚宁县20MWp（一期）农业设施光伏发电项目工程 编号：001 致：河北中基华工程项目管理有限公司监理项目部： 现报抚宁县20MWp（一期）农业设施光伏发电项目工程 组件安装工程施工方案（措施），请审查。 附件：抚宁县20MWp（一期）农业设施光伏发电项目工程 组件安装工程施工方案。
施工项目部（章）： 项目经理： 日 期：
专业监理工程师审查意见：
专业监理工程师： 日 期：
总监理工程师审查意见： 监理项目部（章）： 总监理工程师： 日 期： 注 本表一式 三 份，由施工项目部填报，监理项目部、施工项目部各存 一 份。
抚宁县20MWp（一期）农业设施光伏发电项目工程 组件安装施工方案
批 准：____________ 审 核： 编 写：____________ 新疆海为新能电力工程有限公司 （ 章） 年 月 日 组件安装施工方案 一、目的： 用于指导抚宁县20MWP（一期）农业设施光伏发电项目工程光伏厂区组件安装。 二、适用范围 本施工技术措施适用于抚宁县20MWP（一期）农业设施光伏发电项目工程光伏厂区组件安装。 三、编制依据： 昆明勘测设计研究院有限公司设计图纸 《建筑结构荷载规范》（GBJ50009－2001） 《钢结构设计规范》（GB50017－2003） 《碳素结构钢》（GB700－88） 《优质碳素结构钢》（GB/T699－1999） 《钢结构工程施工质量验收规范》GB50205-2001 《钢结构工程质量检验评定标准》（GB50221－95） 《网架结构设计与施工规程》（JGJ7－91） 《钢结构高强螺栓连接的设计、施工通用验收规程》（JGJ82－91） 四、施工准备：
(一)、作业准备 1．认真审核、熟悉施工图纸，做好图纸会审。 2．对施工班组进行有针对性的技术、安全交底。 3．根据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。 4．根据工程的需要选派熟练工人。特殊工种操作人员必须持证上岗。 5. 工作时必须穿工作服、工作鞋，佩戴手套、安全帽，在安装和维修组件时，严禁佩戴金属指环、表环、耳环等其它金属物品； （二）、作业条件： 1. 支架，钢结构已施工完毕、校正，并通过监理、业主验收。 2. 原材料已通过监理、业主审批，允许使用。 3. 业主提供合格、无破损可正常工作的光伏电池； 4. 注意事项： 4.1 搬运组件的时候要用双手抓住边框，严禁拖拽接线盒上的电缆线；
4.2 不要在组件上放置其它物品，禁止站立在组件上； 4.3 破损的光伏组件严禁使用，应及时通知业主或供货商； 4.4 不要尝试分解组件，不要拆除组件上的任何铭牌或者部位； 4.5 不要在组件上喷涂任何燃料或者粘合剂； 4.6 在潮湿或者风力较大的情况下，严禁操作或安装组件； 4.7 光伏组件在安装前，要一直保存在原包装箱里； 4.8 当发生意外情况时，请立即把断路器和逆变器关闭， （三）、作业顺序 1. 总体工艺流程： 施工准备→技术交底→组件安装→成品保护→验收
（四）、施工机械设备准备 施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时，我们还要从现场施工的角度考虑到：施工方法的技术先进性与经济合理性的统一；施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用程度。在此基础上，我们将选择如下主要施工机具运用到本工程中： 2.1 测量仪器选用 序号 名 称 数量 备 注 1 经纬仪DJ2 1 垂直度 2 水准仪Z3 1 测标高、找平 2.2 安装设备选用
序号 名 称 规格/型号 数 量
１ 汽 车 吊 25吨 1台 2 专用工具 8付 3 气割设备 1套 4 电 焊 机 逆变 5台 5 钢 卷 尺 若干 6 板 手 若干 7 电源线及尼龙钢丝绳 若干
8 千斤顶 2只 9 电 钻 1把 10 切割机 1台
11 发电机 5台
(五)、劳动力计划 根据工程特点计划安排如下：
各工种劳动力按动态管理，根据工程进展情况调整。 序号 工 种 人数 负 责 内 容 1 施工队长 2 现场作业指挥 2 安全员 2 现场安全监督 3 质量员 2 现场质量监督 4 安装工 200 钢结构、光伏板安装 5 测量工 6 测量、校正定位 6 电焊工 16 焊接 7 电工 2 现场电管理 8 起重工 2 吊装 9 辅助工 30 搬运、电缆放线等 五、施工工序及主要施工工艺： (一)、施工工序 施工前的准备施工方案编制 施工技术及安全交底 轴线定位及测量放线 钢构尺寸复查 钢构架组合 钢构架验收 光伏组件安装 (二)、钢构安装施工方法及工艺
主要抓好测量定位工作和节点连接工作。 1、测量 为了能满足结构安装的精度，又能满足工程的施工进度，测量仪器的选择和测量方案的简便可靠至关重要。 ⑴ 检查、放线、标高设置 (a).复校定位应使用轴线控制点和测量轴线的基准点。 (b).处理基础表面杂物, 在基础表面弹出柱列纵横轴线。 ⑵ 测量放线 对所需的控制线进行测放，并将其引出保证通视。 ⑶ 在安装前对钢构件应按有关规定进行外形尺寸的检测。 ⑷ 纵、横向轴线测量根据全站仪确定定位点，控制点采用经纬仪放轴线。 ⑸ 标高测量根据总包提供标高控制点，采用水准仪测试水平标高。 核对好钢尺、经纬仪、水平仪及其它测量工具后，首先根据设计图纸的位置定好立柱的位置，然后放出钢结构安装位置线及辅助线，用色泽鲜艳、牢固的颜色标出。 2、组件安装 1）、施工准备 （1）组件及附件运输至安装位置，运输过程中必须两人紧握四角运输。 （2）施工器具准备完成。 （3）支架螺栓紧固完成。 （4）组件安装要求 组件安装要求表5.3.3 组件安装允许偏差
项目 允许偏差 倾斜角度偏差 ≤1°
组件边缘高差 相邻组件间 ≤1 mm 东西向全长（相同标高） ≤10 mm
组件平整度 相邻组件间 ≤1 mm 东西向全长（相同轴线及标高） ≤5 mm （5）电池组件接线要求
①、组件连接数量和路径应符合设计要求。 ②、组件间接插件应连接牢固。 ③、组串连接后开路电压和短路电流应符合设计要求。 ④、组件间连接线应进行绑扎，整齐、美观。 2）、组件安装 （1）按照图纸要求安装太阳能组件，将其用螺栓固定在横梁斜面上。 （2）组件平铺在C型横梁上，根据图纸要求确定其位置，旋紧螺栓。 （3）用梯形模具控制电池板的间距。 （4）组件调平：用两根线绳分别系在电池组件阵列的上下两端，并绷紧；以放线绳为基准调整其余电池组件，使其处于同一平面上，然后紧固螺栓。 （5）施工过程中，每天电池板必须“工完、料净、场地清”。 （6)每天电池板箱子拆除后，当天必须安装完成。 （7）电池板在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，不得横置重压。 3）、电池组件接线 电池组件接线：根据设计图纸确定电池组件的接线方式，接线时注意勿将正负极接反；在接入连接器之前，要保持干燥清洁，保证接插件盖子的牢固，严禁将潮湿的接插头进行电气连接。
五、 质量保证措施 在整个施工过程中我们将始终都把质量管理放在首位，要求每一道工序、每一个部位都必须是上道工序为下道工序提供精品，把质量责任分解到各个岗位、各个环节、各个工种，做到凡事有章可循，凡事有据可查，凡事有人负责,凡事有人监督，通过全方位、全过程的质量动态管理来保证实实在在的高质量。为使严格的质量管理贯穿于不断变化的施工全过程，我们按照ISO9000系列标准建立起一套有效的质量保证体系，并制定了相应的质量管理制度，最大限度地发挥每个部门、每个岗位和每个人的作用，确保质量保证体系的正常运行。 (一)、质量目标 确保工程达到设计及使用要求，质量达到国家建安工程质量检验评定标准中的合格标准。 (二)、质量方针 在工程上───坚持质量第一，创优质工程，出“精品”； 在目标上───争创行业第一，做到“五个”加强。即： 一是满足用户要求，加强为业主服务； 二是突出工程实体质量，加强过程控制； 三是实行项目管理，加强对现场的组织领导； 四是提高全员素质，加强基础管理； 五是坚持合同工期，加强施工协调。 (三)、各项质量管理制度 1.图纸会审制度 在接到正式施工图纸后，我们将尽快熟悉图纸，弄清设计意图、工程特点和施工中可能出现的关键问题，认真做好图纸的自审工作。 图纸会审过程中提出的问题及其解决办法和决定，由专人负责做好详细记录。 2．施工技术资料的管理 严格按照有关规定来进行技术资料的收集和整理。 3．交底制度 工程开工之前项目技术负责人要就施工图纸、施工方案向参加施工的全体人员进行交底，每个分项工程施工前工长要以书面形式向施工班组做详细的技术交底。重要部位、特殊部位或新材料、新工艺施工前技术负责人应写出书面技术交底。 4．进场物资质量管理 进入施工现场的物资必须具有合格证明外，还应进行外观质量检验和抽样送检。 5．隐蔽工程验收制度 凡属隐检项目均要在班组自检合格的基础上，由队长组织，质检员等参加检查验收，合格后由质检员填写“隐蔽检查记录“并通知业主、总包、设计单位进行检查验收。 6．工程预检复核制度 预检复核必须在下道工序施工前进行，由队长负责组织班组长，并由技术负责人和质量检查人员参加，共同进行，检查中如提出返修意见，则返修合格后，进行复查意见。 7．不合格品的控制 在施工过程中，一旦出现了不合格品，我们一定要认真对待、认真处理，以使其对工程质量的影响降到最低。 8．纠正和预防措施 施工过程中，对已发现的质量问题我们要制定纠正措施，对潜在的质量问题制定预防措施。 六、 施工安全文明管理措施 1、安全管理保证制度 1.1 安全教育制度 1.1.1班组长根据当天施工任务进行安全意识，安全措施交底并做好班组安全交底书面记
