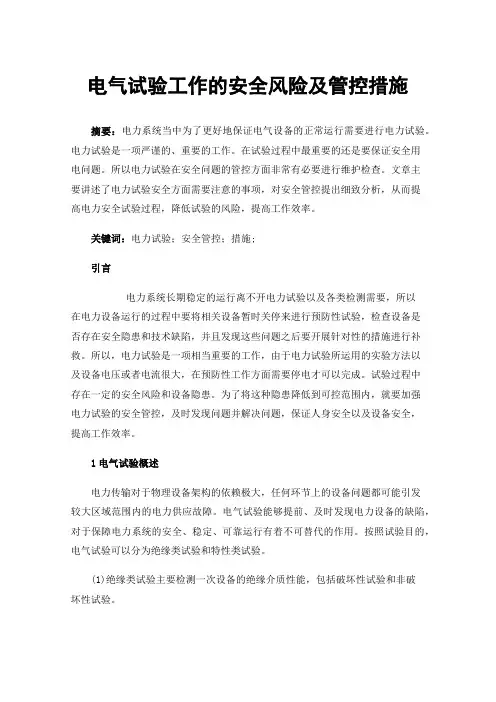

电气试验工作的安全风险及管控措施
电气试验工作的安全风险及管控措施摘要：电力系统当中为了更好地保证电气设备的正常运行需要进行电力试验。
电力试验是一项严谨的、重要的工作。
在试验过程中最重要的还是要保证安全用电问题。
所以电力试验在安全问题的管控方面非常有必要进行维护检查。
文章主要讲述了电力试验安全方面需要注意的事项，对安全管控提出细致分析，从而提高电力安全试验过程，降低试验的风险，提高工作效率。
关键词：电力试验；安全管控；措施;引言电力系统长期稳定的运行离不开电力试验以及各类检测需要，所以在电力设备运行的过程中要将相关设备暂时关停来进行预防性试验，检查设备是否存在安全隐患和技术缺陷，并且发现这些问题之后要开展针对性的措施进行补救。
所以，电力试验是一项相当重要的工作，由于电力试验所运用的实验方法以及设备电压或者电流很大，在预防性工作方面需要停电才可以完成。
试验过程中存在一定的安全风险和设备隐患。
为了将这种隐患降低到可控范围内，就要加强电力试验的安全管控，及时发现问题并解决问题，保证人身安全以及设备安全，提高工作效率。
1电气试验概述电力传输对于物理设备架构的依赖极大，任何环节上的设备问题都可能引发较大区域范围内的电力供应故障。
电气试验能够提前、及时发现电力设备的缺陷，对于保障电力系统的安全、稳定、可靠运行有着不可替代的作用。
按照试验目的，电气试验可以分为绝缘类试验和特性类试验。
(1)绝缘类试验主要检测一次设备的绝缘介质性能，包括破坏性试验和非破坏性试验。
①破坏性试验主要是各类耐压试验，如工频耐压、倍频耐压、串联谐振和直流耐压等试验。
为了直接判断设备的绝缘性能，试验电压为正常运行电压的数倍，对被测设备绝缘性能有永久性破坏。
②非破坏性试验包括绝缘电阻试验和介质损耗试验，试验电压较低，一般与设备运行电压相当，不会对设备绝缘性能造成永久性破坏。
(2)特性类试验主要考查设备的工作特性，如测量变压器变比、电容器电容量、断路器回路电阻等，这类试验一般对设备没有破坏性。

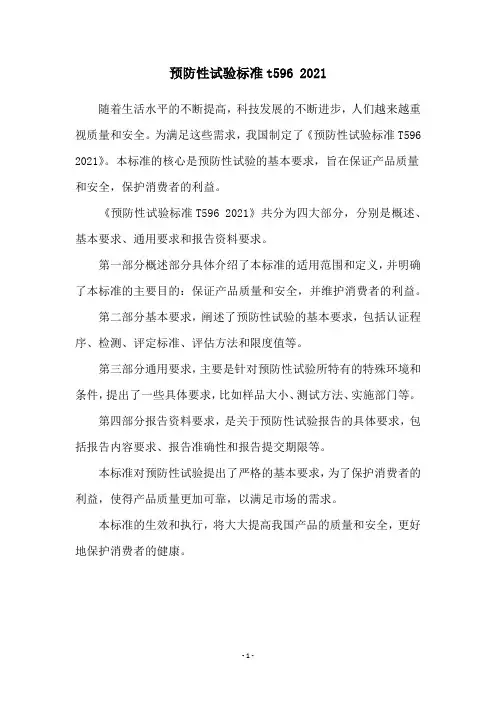

预防性试验标准t596 2021
预防性试验标准t596 2021
随着生活水平的不断提高，科技发展的不断进步，人们越来越重视质量和安全。
为满足这些需求，我国制定了《预防性试验标准T596 2021》。
本标准的核心是预防性试验的基本要求，旨在保证产品质量和安全，保护消费者的利益。
《预防性试验标准T596 2021》共分为四大部分，分别是概述、基本要求、通用要求和报告资料要求。
第一部分概述部分具体介绍了本标准的适用范围和定义，并明确了本标准的主要目的：保证产品质量和安全，并维护消费者的利益。
第二部分基本要求，阐述了预防性试验的基本要求，包括认证程序、检测、评定标准、评估方法和限度值等。
第三部分通用要求，主要是针对预防性试验所特有的特殊环境和条件，提出了一些具体要求，比如样品大小、测试方法、实施部门等。
第四部分报告资料要求，是关于预防性试验报告的具体要求，包括报告内容要求、报告准确性和报告提交期限等。
本标准对预防性试验提出了严格的基本要求，为了保护消费者的利益，使得产品质量更加可靠，以满足市场的需求。
本标准的生效和执行，将大大提高我国产品的质量和安全，更好地保护消费者的健康。
- 1 -。
高压供电安全技术规范(标准版)
高压供电安全技术规范一.加强领导，落实责任１. 机电科（部门）都要有一名副科长或一名工程技术人员分管供电管理工作，负责全矿、厂、公司的安全供电和电力自动化系统的运行管理。
２. 各生产、生活后勤等工区要明确分管供电管理的副区长或工程技术人员，负责本工区的供电管理。
３. 各院、校、公司等单位要明确供电管理技术负责人，具体做好本单位的供电管理。
4.依据有关规定，在用电气设备必须进行年度检验，并取得“安全检验合格证”。
二.运行方式１.35KV矿井电源线路应保证主回路运行， 备用回路带电备用。
２.矿井电源线路为6KV直配线，两回路或三回路同时供电时，母线应采取分段运行。
３.6KV供电系统，凡是双回路供电的，一律对应采取分列运行。
４.变电所直流操作电源应设置两台站用变压器，一台运行，一台备用，正常供电时应运行其备用回路的一组站用变压器（配用大容量蓄电池的可不受此限制）。
三.电气预防性试验㈠.试验分工１.矿井主变压器、高压断路器、下井电力电缆、绝缘油、避雷装置由具备安全生产检测检验资质的机构进行检测检验。
２. 降压站主变压器绝缘油发现异常，必须到电业部门加做色谱分析，以便进一步分析和判断。
新投运或运行中的主变压器换油，绝缘油必须经地区电业部门检验合格后方可使用。
㈡.试验周期１. 每年统计用电负荷及短路电流计算，按《煤矿电气试验规程》中的附录3-1(3-2)的要求计算继电保护整定值，经单位分管技术负责人审核后，进行整定试验。
当矿井有两个以上的降压站时，必须配有继电保护配置、整定方框示意图。
２. 降压站及地面变配电所配电系统继电保护装置每年进行一次整定试验；井下中央配电所配电系统继电保护装置每半年进行一次整定试验;用电负荷变动和事故拒动以及越级跳闸时，随时进行整定试验。
３. 发、变、输、配电的主要设备和缆线，每年按《煤矿电气试验规程》规定的主要项目进行预防性试验; 每年对各类充油设备提取油样，按规定的分工范围进行简化试验; 每年对变配电场所配用的绝缘防护用品进行耐压试验，试验后的绝缘用品必须有合格标志、试验日期; 各种试验结果要有试验报告备查。
井下变电所预防性试验安全技术措施
井下变电所预防性试验安全技术措施为保证矿井供电系统的安全稳定运行，与2013年 2 月4 日 8时分对井下高压供电设备进行春季预防性试验，特制定如下措施：一、组织机构组长：副组长：成员：机电部机电队组调度室安监处通风二、试验范围1、井下主变电所高压配电装置（9台）、变压器（2台）。
2、井下盘区变电所高压配电装置（15台）、变压器（4台）。
三、停电时间2月4日8 时30分------ 2月7日16时 00分四、试验前准备工作和职责分工(1）、井上下停送电工作负责人：(2）、35kv变电站负责人：(3）、井下停送电负责人：(4）、35KV变电站负责井下主变电所双回路进线的停送电。
(5）、各队组负责管辖范围内各配电点的停送电工作。
五、停、送电操作步骤1、停送电负责人及操作人员必须准时到岗，准备好停送电工作。
2、35KV变电站断开528断路器，井下主变电所Ⅱ回路停电，将井下主变电所由Ⅰ回路带全部负荷，并检查各设备运转正常后向调度室汇报。
3、井下开始对Ⅰ回路高压设备进行预防性试验。
4、试验完毕后汇报调度室，并通知35KV变电站断开536断路器，井下主变电所Ⅰ回路停电，合528断路器，将井下主变电所由Ⅱ回路带全部负荷，并检查各设备运转正常后向调度室汇报。
5、井下开始对Ⅱ回路高压设备进行预防性试验。
6、试验完毕后汇报调度室，并通知35KV变电站合536断路器，井下主变电所恢复双回路供电。
7、井下主变电所断开1#、9#高爆柜，大巷皮带Ⅰ回、Ⅱ回断电。
大巷皮带变压器开始做预防性试验。
8、主变电所断开7#高爆柜，盘区变电所Ⅰ回断电，由Ⅱ回路带盘区全部负荷，开始对盘区变电所Ⅰ回高压设备进行预防性试验。
10、主变电所启动盘区变电所Ⅰ回7#高爆柜、断开盘区变电所Ⅱ回3#高爆柜，由Ⅰ回路带盘区全部负荷，开始对盘区变电所Ⅱ回高压设备进行预防性试验。
11、试验完毕后盘区变电所恢复双回路供电。
12、断开盘区变电所13#（3101带式输送机）高爆柜，开始对3101顺槽带式输送机变压器进行预防性试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
地面35KV变电站预防性试验安全技术措施(2021版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
地面35KV变电站预防性试验安全技术措施
(2021版)
一、施工原因
我站向尧电提出申请，准备于5月9日，由临汾供电公司测试所对我矿35KV变电站进行预防性试验。
按照要求，5月9日9:00—13:00，停天煜线，5月9日13:30—18:30，停核煜线。
二、施工组织
施工负责人：唐海坤
安全负责人：芦彪
技术负责人：代礼华
三、施工步骤
1.停一回路天煜线。
2.断开801开关断路器，将小车摇至实验位置。
3.断开800开关断路器，将小车摇至实验位置。
将8002小车摇至实验位置。
4.断开301开关断路器，将小车摇至实验位置，
5.将300开关断路器断开，将小车摇至实验位置。
将3002开关小车摇至试验位置。
6.断开361开关断路器，将小车摇至实验位置,对35KVⅠ段开关柜、1#主变、10KVⅠ段开关柜、1#10KV变压器及1#无功补偿柜进行预防性试验。
7.实验结束后，送一回路天煜线。
8.将361小车摇至工作位置，合361断路器。
9.将301小车摇至工作位置，合301断路器。
10.将801小车摇至工作位置，合801断路器。
11.停二回路核煜线。
12.断开802开关断路器，将小车摇至试验位置。
13.断开302开关断路器，将小车摇至试验位置。
14.断开362开关断路器，将小车摇至试验位置。
15.对35KVⅡ段开关柜、2#主变、10KVⅡ段开关柜、2#10KV变压器及2#无功补偿柜进行预防性试验。
16.断开800开关断路器，将小车摇至实验位置，将8002小车摇至实验位置。
对10KVⅡ段开关柜、2#10KV变压器及2#无功补偿柜进行预防性试验。
17.实验结束后，依次将362开关、302开关、802开关小车摇至工作位置，但以上三台开关断路器不合。
18.将3002开关小车摇至工作位置。
将300开关小车摇至工作位置，合300断路器。
19.将8002开关小车摇至工作位置。
将800开关小车摇至工作位置，合800断路器。
四、试验内容
1.35KV开关继电保护调试、馈出高压电缆绝缘测试、直流耐压、泄漏试验。
2.10KV开关继电保护调试、馈出高压电缆绝缘测试、直流耐压、泄漏试验。
3.1#主变和2#主变绝缘、直流耐压、直流电阻测试。
4.10KV1#主变和10KV2#主变绝缘、直流耐压、直流电阻测试。
五、施工前准备工作
1.提前一天与尧电调度联系，确定施工的具体时间。
2.提前一天通知恒昇、恒晋煤业停电时间安排。
3.停电前，双回路运行的设备倒换到另一回路上。
4.安排专人负责对仪器仪表和安全工具进行检查，确保完好，
5.检修人员的防护用具和劳保用品必须佩带齐全。
六、安全技术措施
1.工作前，工作完毕后必须向调度室汇报。
2.高压试验时，现场应拉好警戒线，悬挂“止步，高压危险！”标示牌，并派专人看守；试验设备两端不在同一地点时，另一端必须派人看守。
3.试验人员做好自主保安，试验现场不得有闲杂人员。
4.电气试验接线要牢固，中间不得有接头，试验接线要一人接线，一人检查，确认无误后方可送电试验。
试验过程中要做到有呼
有应。
5.高压试验工作不得少于两人，试验人员必须了解被试设备工作原理、电气及机械特性，了解试验现场情况，施工负责人明确试验工作内容、工作步骤。
6.各负责人要明确好各自责任，严把责任关口，试验人员要有明确分工，坚守岗位，各行其责。
7.提前准备好试验用的各种试验仪器，并检查试验仪器确保其处于完好状态，掌握试验仪器、仪表的性能和使用方法。
工作前，对试验工具及绝缘用具进行安全检查，确保其安全、可靠，符合安全要求，然后方可使用。
8.试验装置的电源开关保证有两个串接断开点和可靠的过载保护设施。
9.试验器具的金属外壳应可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固。
10.停送电工作必须严格执行“两票三制”的停送电制度，由专职电工、配电工进行，并由专人负责联系停送电，联系好并检查无
误后再操作。
停送电时应戴检验合格绝缘手套，穿合格的绝缘靴。
11.试验设备的接地线、接地极应保持接触良好，接触电阻符合要求，试验用的电源线路上应使用保护齐全的开关，并在使用前进行试验，确保开关保护可靠。
12.改变接线、寻找故障或试验结束时，先断开试验电源，然后放电。
试验前和变更试验接线时，应坚持复查接线；通电前调压器把手应保持在零位；合分闸必须互相呼应，正确传达口令。
13.加压前必须认真检查接线、仪表量程，确信调压器在零位及仪表的开始状态均正确无误，并通知有关人员离开被试设备，在取得负责人许可后，方可加压，加压过程中必须有人监护。
加压时应重复要求加压数字，避免加压错误。
试验过程中，禁止采用冲击办法加压，应缓慢升至试验电压，并在耐压时间内保持不变。
14.进行高压直流试验时，每告一段落或试验结束后，应将试验设备及时对地放电数次并短路接地后方可接触，试验人员之间要相互联系、相互告知试验设备是否放电。
15.变更接线或试验结束时，应首先降下电压、断开电源、放电，
并将升压装置的高压部分短路接地。
16.工作结束恢复送电前，必须和调度室联系，清点各种工具，拆除工作中所设的接地线，由施工负责人检查无误后，方可送电。
17.各类电气设备的试验程序、试验项目及技术要求按《煤矿电气试验规程》执行，不得漏项和漏检。
18.试验人员认真做好现场技术数据的测量、记录工作，试验中如发现问题或发现设备试验不合格时，应及时汇报调整或处理，试验完毕后应对记录数据进行认真整理存档。
19.工作中做好各种安全防范措施，工作人员要做到自主保安和相互保安，确保人身和电气设备的安全。
20.所有工作人员试验过程中要精神饱满、精力集中，不得与他人闲谈，随时警惕异常现象发生；高压交流耐压试验时，工作人员应穿绝缘靴、戴绝缘手套，严格按《电业安全规程》和《煤矿电气试验规程》进行工作。
21.试验结束时，试验人员应拆除自装的接地短路线，并对试验设备进行检查和清理现场。
22.所有工作人员都要学习本措施并签字，工作中要听从指挥，协调统一，要严格按照电气试验步骤进行作业，作业中的每道工序相互之间都要联系好，无问题后再操作，严禁擅自作业。
停送电操作前，要相互联系好后，再执行停送电操作制度。
