浅析山区高速公路纵坡设计【摘要】本文通过对《公路路线设计规范》中关于纵坡设计相关规定存在问题及不足之处进行分析，阐明在纵坡设计时应根据车辆实际行驶特性对公路最大纵坡、平均纵坡、平纵组合及互通式立交区主线最大纵坡相关规定的灵活应用，力求优化山区高速公路纵坡设计，降低工程造价及规模。
【关键词】山区高速公路；纵坡设计；最大纵坡；平均纵坡；平纵组合【中图分类号】tu965【文献标识码】a【文章编号】1674-3954（2011）02-0086-01引言公路纵坡设计直接关系项目线形的长短、工程造价及运输成本，山区高速公路由于地形复杂、高差大，造成纵坡设计难度相对比较大，虽然规范及标准对公路纵坡设计相关指标的采用给予了相关的规定，但规定相对比较严格，如果墨守成规地按照规范进行纵坡设计，势必增加工程规模，造成不必要的浪费。
随着近年来山区高速公路建设的快速发展，如何更合理地进行公路纵坡设计，是我们每个人都应该考虑的问题。
一、《公路路线设计规范》存在问题《公路路线设计规范》（jtg d20-2006）对路线纵断面设计指标给予了相关的规定，但存在以下几方面的不足：1、最大纵坡的规定：规范规定的最大纵坡主要是从车辆的爬坡性能、油耗以及公路通行能力的角度进行规定，缺乏对整体式路基与分离式路基特点的考虑，规范规定对于整体式路基是比较合理的，但对于分离式路基最大纵坡的规定则显得不甚合理；2、平均纵坡的规定：规范从汽车的爬坡性能角度出发仅对二、三、四级公路平均纵坡进行了规定，并未对高速公路及一级公路予以相关的规定，存在盲点；3、平、纵组合的规定：规范规定“平、纵线形组合设计原则为宜相互对应；设计速度大于或等于60km/h的公路，应注重路线平、纵线形组合设计”，此规定如果应用于山区高速公路走纵坡设计上，势必增加工程规模，规范对于此条规定缺乏灵活性；4、互通式立交区主线最大纵坡规定：规范对互通式立交范围内主线的最大纵坡进行了相关的规定，并在条文说明中讲到“作为宏观控制的指标，不应放松，在设计中若遇特殊情况或困难，少数指标可采用极限值，但应有保证行驶安全的弥补措施”，该规定存在考虑不周的问题，没有全面考虑车辆驶离减速、驶入加速的行驶特性。
高速公路考试复习题集

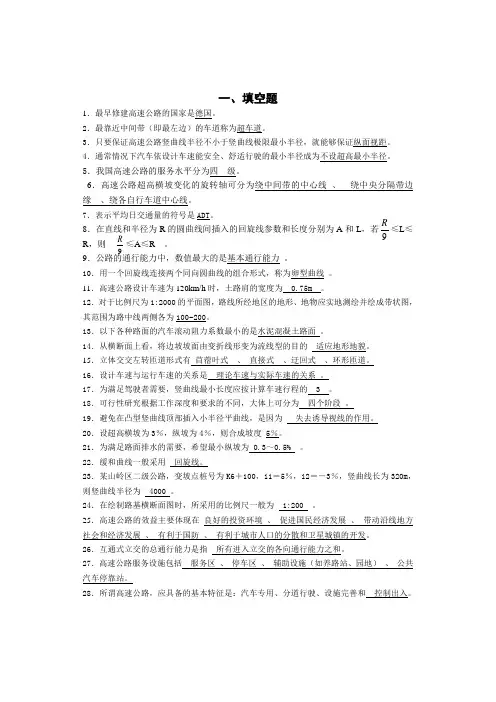

一、填空题1．最早修建高速公路的国家是德国。
