绝缘工具的试验方法与标准(干货)
绝缘手套、绝缘靴(鞋)及绝缘胶垫测试方法
直流电阻快速测试仪绝缘手套、绝缘靴（鞋）及绝缘胶垫测试方法为确保人身、设备的安全，电力安全工器具预防性试验规程对不同电压等级电气绝缘工器具的试验周期、试验标准、试验时间都做了具体的规定。
下面根据中华人民共和国电力行业标准DL/T 1476-2015电力安全工器具预防性试验规程中的辅助绝缘安全工器具的试验要求及试验方式做了如下要求：1．辅助型绝缘手套1.1外观检查手套应质地柔软良好，内外表面均应平滑、完好无损，无划痕、裂缝、折缝和孔洞。
1.2试验项目、周期和要求试验项目、周期和要求见表1。
表1 辅助型绝缘手套的试验项目、周期和要求1.3试验方法试验步骤如下：a)将辅助型绝缘手套置入并浸在盛有相同自来水、内外水平面高度相同的器皿中，露出水面90mm并擦干，试验电路图如下图1。
b)按GB/T 16927.1进行升压至表1规定值，不应发生电气击穿，测量泄露电流。
直流电阻快速测试仪图1 辅助型绝缘手套试验接线图2. 辅助型绝缘靴（鞋）2.1 外观检查鞋底不应出现防滑齿磨平、外底磨露出绝缘层等现象。
2.2 试验项目、周期和要求试验项目、周期和要求见下表2。
表2 辅助型绝缘靴（鞋）的试验项目、周期和要求2.3试验方法工频耐压试验按GB 12011进行，试验电路见下图2。
直流电阻快速测试仪图2 辅助型绝缘靴试验接线图3. 辅助型绝缘胶垫3.1外观检查上下表面应不存在破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。
3.2试验项目、周期和要求试验项目、周期和要求见表3，试验中不应出现闪络或击穿现象，试验后各部位应无灼伤、明显发热现象。
表3 辅助型绝缘胶垫的试验项目、周期和要求3.3试验方法试验步骤如下：a)上下铺设较被测绝缘胶垫四周小200mm的湿布、金属箔或其他材料，试验电路见下图3。
直流电阻快速测试仪b)按GB/T 16927.1进行升压至表3规定电压值。
绝缘安全工具检测试验标准、方法完整版本
安全工器具试验标准及周期表 (1)公司绝缘安全工具管理规定 (4)绝缘安全工器具试验项目、周期和要求 (8)安全工器具试验标准及周期表绝缘工器具试验标准注：1.变电用接地线按新试验期限第一次送检时间：各县市局2008年；城郊分局、各局直属单位2009年。
线路用接地线按新试验期限第一次送检时间：城郊分局、局直属单位2006年；各县市局2007年；2.线路用接地线仍用M代码表示；变电用接地线新增代码Mb，各单位应在10月底前将变电用接地线在各自的安全工器具管理软件上用新代码完成更改工作。
二、登高工器具试验标准注：配电线路带电作业用绝缘安全帽应每年一次做电绝缘工频耐压20kv/3min试验。
三、起重施工用具试验标准注：配电线路带电作业用绝缘紧线器，绝缘带（绳）按10kv绝缘绳试验标准：0.5m/10.5Kv/1分钟：允许荷重按额定荷重1.25倍。
公司绝缘安全工具管理规定本规定包含绝缘安全工具的类型、管理职责、存放、报废和购置、检验、使用及注意事项。
1、类型我公司高压电压等级为10KV，故绝缘安全工具等级大于10KV。
基本绝缘安全工具是指能直接操作带电设备，接触或可能接触带电体的工具，如验电器、绝缘杆、接地线等。
1.1验电器是检验高压电气设备、线路是否带有运行电压的装置。
1.2绝缘杆是用于短时间对带电设备进行倒闸操作的绝缘工具。
1.3接地线是用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地装置。
1.4辅助绝缘安全工具是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工具的保安作用，用以防止接触电压、跨步电压、泄露电流电弧对操作人员的伤害，不能用辅助绝缘安全工具直接接触高压设备带电部分。
如：绝缘手套、绝缘鞋等。
2、管理职责2.1电力车间负责建立<选矿三公司绝缘安全工具检验记录>，做到帐、物相符，试验报告齐全。
2.2使用单位负责绝缘工具保管与日常检查。
发现不合格或超试验周期的应另外存放，做出不准使用的标志，停止使用。

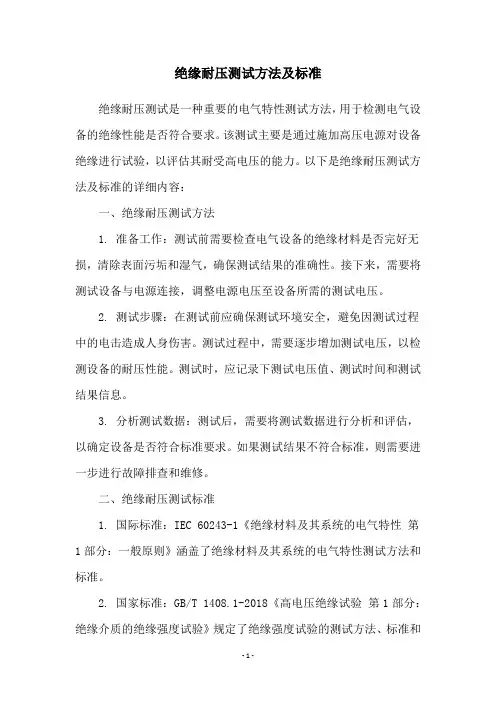

绝缘耐压测试方法及标准
绝缘耐压测试方法及标准绝缘耐压测试是一种重要的电气特性测试方法，用于检测电气设备的绝缘性能是否符合要求。
该测试主要是通过施加高压电源对设备绝缘进行试验，以评估其耐受高电压的能力。
以下是绝缘耐压测试方法及标准的详细内容：一、绝缘耐压测试方法1. 准备工作：测试前需要检查电气设备的绝缘材料是否完好无损，清除表面污垢和湿气，确保测试结果的准确性。
接下来，需要将测试设备与电源连接，调整电源电压至设备所需的测试电压。
2. 测试步骤：在测试前应确保测试环境安全，避免因测试过程中的电击造成人身伤害。
测试过程中，需要逐步增加测试电压，以检测设备的耐压性能。
测试时，应记录下测试电压值、测试时间和测试结果信息。
3. 分析测试数据：测试后，需要将测试数据进行分析和评估，以确定设备是否符合标准要求。
如果测试结果不符合标准，则需要进一步进行故障排查和维修。
二、绝缘耐压测试标准1. 国际标准：IEC 60243-1《绝缘材料及其系统的电气特性第1部分：一般原则》涵盖了绝缘材料及其系统的电气特性测试方法和标准。
2. 国家标准：GB/T 1408.1-2018《高电压绝缘试验第1部分：绝缘介质的绝缘强度试验》规定了绝缘强度试验的测试方法、标准和评价标准。
3. 行业标准：GB/T 16927.1-2011《电气设备的试验第1部分：一般规定和试验程序》规定了电气设备试验的一般规定和试验程序。
综上所述，绝缘耐压测试是一项重要的电气特性测试，可以有效地评估电气设备的绝缘性能，保证设备正常运行。
在测试过程中，需要注意测试环境的安全性，以免造成人身伤害。
同时，需要遵守相关的国际、国家和行业标准，确保测试结果的准确性和可靠性。
绝缘工器具试验作业指导书
绝缘工器具试验作业指导书10.2.1 绝缘手套试验试验目的：绝缘手套采用橡胶类绝缘材料制作，通过检验绝缘靴的绝缘良好程度，能够发现绝缘靴的缺陷和绝缘隐患，预防安全事故的发生。
试验仪器试验变压器及控制台安全工具试验支架试验接线~VmA123 1-电极；2-绝缘手套试品；3-盛水金属容器试验步骤1.检查外观是否有裂痕，是否漏气，是否有合格证；2.将被试验手套内装水，放置在盛同样水的器皿内，手套内外的水面相同，应有90mm露出水面并保持干燥清洁；3.将铁链与电极连接，另一端放入绝缘手套内。
5.按下测试键，并呼唱；6.以恒定速度开始加压到规定值，记录电流值，小于规定其值时视为试验合格。
试验标准：项目周期要求工频耐压试验半年电压等级工频耐压kV持续时间min泄露电流mA高压8 1 小于等于9低压 2.5 1 2.5注意事项1.试验前要检查绝缘手套外观和仪器状态。
2.试验过程中应与带电部位保持足够的安全距离，加压过程有人监护并呼唱。
3.升压时从零开始，不可冲击合闸。
4.升压过程中注意监视仪器及试品状态，监听有无异想。
5.如遇以外情况可紧急断开电源，住手试验。
试验周期半年10.2.2 绝缘靴试验试验目的绝缘靴采用橡胶类绝缘材料制作，通过检验绝缘靴的绝缘良好程度，能够发现绝缘靴的缺陷和绝缘隐患，预防安全事故的发生。
试验仪器试验变压器及控制台安全工具试验支架试验接线~mA123451-电极；2-绝缘靴；3-钢珠；4-金属盘；5-绝缘支架V试验步骤：1、外观及尺寸检查：绝缘靴普通为平跟而且有防滑花纹，凡有破损、鞋底防滑齿磨平等均不得作为绝缘靴使用；2、在鞋底铺一层钢珠，放在盛有钢珠的容器中，靴内外小钢珠球高度相同，将金属链一头埋入靴底钢珠内另一头接电极；3、以恒定速度开始加压到规定值，记录电流值，小于规定其值时视为试验合格。
试验标准：项目周期要 求工频耐压试验半年电压等级工频耐压kV持续时间min泄漏电流mA 高压15 1小于等于7.5注意事项1.试验前要检查绝缘手套外观和仪器状态。
绝缘耐压测试方法及标准
绝缘耐压测试方法及标准绝缘耐压测试是电气设备测试中的一项重要测试，其目的是检测设备的绝缘性能是否符合要求，以保证设备的安全可靠运行。
本文将介绍绝缘耐压测试的方法及标准。
一、绝缘耐压测试方法1. 直流绝缘耐压测试直流绝缘耐压测试是指在设备的两个绝缘部分之间施加直流电压，检测设备的绝缘性能。
测试时，应根据设备的额定电压和绝缘材料的特性选择合适的测试电压，并按照测试标准进行测试。
2. 交流绝缘耐压测试交流绝缘耐压测试是指在设备的两个绝缘部分之间施加交流电压，检测设备的绝缘性能。
测试时，应根据设备的额定电压和绝缘材料的特性选择合适的测试电压和频率，并按照测试标准进行测试。
3. 脉冲绝缘耐压测试脉冲绝缘耐压测试是指在设备的两个绝缘部分之间施加脉冲电压，检测设备的绝缘性能。
测试时，应根据设备的额定电压和绝缘材料的特性选择合适的测试电压和脉冲宽度，并按照测试标准进行测试。
二、绝缘耐压测试标准1. GB/T 16927.1-2011《高压测试技术第1部分：一般原则》该标准规定了高压测试的一般原则，包括测试方法、测试设备、测试环境、测试程序等内容。
2. GB/T 16927.2-2011《高压测试技术第2部分：交流绝缘耐压测试》该标准规定了交流绝缘耐压测试的测试方法、测试设备、测试环境、测试程序等内容。
3. GB/T 16927.3-2011《高压测试技术第3部分：直流绝缘耐压测试》该标准规定了直流绝缘耐压测试的测试方法、测试设备、测试环境、测试程序等内容。
4. GB/T 16927.4-2011《高压测试技术第4部分：脉冲绝缘耐压测试》该标准规定了脉冲绝缘耐压测试的测试方法、测试设备、测试环境、测试程序等内容。
绝缘耐压测试是电气设备测试中的一项重要测试，其测试方法和标准应根据设备的特性和要求进行选择和执行，以保证测试结果的准确性和可靠性。
绝缘安全工具检测试验标准、方法
安全工器具试验标准及周期表 (1)公司绝缘安全工具管理规定 (4)绝缘安全工器具试验项目、周期和要求 (8)安全工器具试验标准及周期表属单位2009年。
线路用接地线按新试验期限第一次送检时间：城郊分局、局直属单位2006年；各县市局2007年；2.线路用接地线仍用M代码表示；变电用接地线新增代码Mb，各单位应在10月底前将变电用接地线在各自的安全工器具管理软件上用新代码完成更改工作。
三、起重施工用具试验标准分钟：允许荷重按额定荷重1.25倍。
公司绝缘安全工具管理规定本规定包含绝缘安全工具的类型、管理职责、存放、报废和购置、检验、使用及注意事项。
1、类型我公司高压电压等级为10KV，故绝缘安全工具等级大于10KV。
基本绝缘安全工具是指能直接操作带电设备，接触或可能接触带电体的工具，如验电器、绝缘杆、接地线等。
1.1验电器是检验高压电气设备、线路是否带有运行电压的装置。
1.2绝缘杆是用于短时间对带电设备进行倒闸操作的绝缘工具。
1.3接地线是用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地装置。
1.4辅助绝缘安全工具是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工具的保安作用，用以防止接触电压、跨步电压、泄露电流电弧对操作人员的伤害，不能用辅助绝缘安全工具直接接触高压设备带电部分。
如：绝缘手套、绝缘鞋等。
2、管理职责2.1电力车间负责建立<选矿三公司绝缘安全工具检验记录>，做到帐、物相符，试验报告齐全。
2.2使用单位负责绝缘工具保管与日常检查。
发现不合格或超试验周期的应另外存放，做出不准使用的标志，停止使用。
个人安全工具自行保管。
2.3使用单位负责对工作人员进行安全培训，严格执行操作规定，正确使用安全工具，不熟悉使用操作方法的人员不得使用安全工具。
3、存放3.1绝缘杆应架在支架上或悬挂起来，且不得贴墙放置。
3.2验电器应存放在防潮盒或绝缘安全工具存放柜内，置于通风干燥处。
绝缘安全工具检测试验标准、方法
绝缘安全工具检测试验标准、方法1.电容型验电器1.1.外观检查查看验电器器身是否脏污而影响绝缘强度；有无伤损、裂纹等现象。
1.2 电容型验电器的试验项目、周期和要求见表11.3 试验方法1.3.1 验电器起动电压试验一极接地的交流电源作为试验用电源，另一极作为高压电极，高压电极由金属球体构成，在1m的空间范围内不应放置其他物体。
将验电器的接触电极与高压电极相接触，逐渐升高高压电极的电压，当验电器发出“电压存在”信号，如“声光”指示时，记录此时的起动电压，如该电压在（0.15～0.4）倍额定电压之间，则认为试验通过。
1.3.2 工频耐压试验高压试验电极和接地电极分别布置于绝缘杆的工作部分两端，绝缘杆上高压试验电极和接地极两端间的长度即为试验长度，根据表1中的规定确定两电极间距离；如在绝缘杆间有金属连接头，两试验电极间的距离还应在此值上再加上金属部件的长度；两电极间应保持一定距离，以便于观察试验情况。
接地极和高压试验电极以宽50mm的金属箔或用导线包绕。
表1 电容型验电器的试验项目、周期和要求对于各个电压等级的绝缘杆，分别施加对应的电压。
对于10～220kV电压等级的绝缘杆，加压时间1min；对于330～500kV电压等级的绝缘杆，加压时间5min。
缓慢升高电压，以便能在仪表上准确读数，达到0.75倍试验电压值起，以每秒2%试验电压的升压速率至规定的值，保持相应的时间，然后迅速降压，但不能突然切断，试验中各绝缘杆应不发生闪络或击穿，试验后绝缘杆应无放电、灼伤痕迹，应不发热。
若试验变压器电压等级达不到试验的要求，可按绝缘杆的长度均分若干段进行试验，最多可分成4段，分段试验电压应为整体试验电压除以分段数再乘以1.2倍的系数。
2.携带型短路接地线2.1 外观检查接地线本体导体端头压紧弹簧完好，各压紧螺丝紧固，接地线导体无严重烧断股，绝缘操作杆完好。
2.2 携带型短路接地线的试验项目、周期和要求见表2表2 携带型短路接地线的试验项目、周期和要求2.3 试验方法2.3.1 成组直流电阻试验成组直流电阻试验用于考核携带型短路接地线线鼻和汇流夹与多股铜质软导线之间的接触是否良好。
绝缘测试的方法及要求
绝缘测试的方法及要求嘿，朋友们！今天咱来聊聊绝缘测试这档子事儿。
你说这绝缘测试啊，就好比是给电器设备做个体检。
咱家里的那些电器，要是绝缘出了问题，那可就麻烦啦！就像人要是身体不健康，那能舒服吗？绝缘测试的方法有不少呢。
就说那个耐压测试吧，这就像是给设备来一场“压力大考”。
给它加上比平常高得多的电压，看看它能不能扛得住。
这要是能过关，那说明绝缘性能还不错；要是没过关，嘿嘿，那可得好好找找问题咯！这就好像是一场考试，及格了就欢天喜地，不及格就得赶紧查漏补缺啦。
还有那个绝缘电阻测试，就像是量一量设备的“抵抗力”有多强。
通过测量电阻值，咱就能知道这绝缘是不是够厉害。
这要是电阻值够大，那就像一个强壮的人，抵抗力强，不容易生病；要是电阻值小了，那可就得小心啦，说不定啥时候就出问题呢。
那做绝缘测试有啥要求呢？首先啊，你得选对工具。
就跟战士上战场得拿对武器一样，工具不对，那可不行。
然后呢，操作得规范，可不能马马虎虎的。
你想想，要是医生看病不认真，那能看准病吗？做绝缘测试也是这个道理呀。
测试的时候环境也很重要呢！不能在太潮湿的地方，也不能在温度太高或者太低的地方。
这就好比运动员比赛，得有个合适的场地和气候条件呀，不然怎么能发挥出好水平呢？而且啊，做绝缘测试可不能三天打鱼两天晒网，得定期做。
这就像我们每年都要体检一样，得时刻关注着自己的健康状况。
要是一直不做，等出了问题才发现，那不就晚了吗？咱再想想，要是没有好好做绝缘测试，那后果会咋样呢？说不定哪天电器就漏电啦，电着人可咋办？或者设备突然就坏了，影响工作和生活呀！那多闹心呀！所以说呀，可别小瞧了这绝缘测试。
总之呢，绝缘测试可不是小事儿，得认真对待。
选对方法，满足要求，定期去做。
这样才能保证咱的电器设备安全可靠地运行，咱也能放心地使用呀！大家说是不是这个理儿？原创不易，请尊重原创，谢谢!。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘工具的试验方法与标准（干货）
一、试验前的检查
试验前应检查工具的完整性和表面状况。
被试品表面不应有裂缝、飞弧痕迹、烧焦、穿孔、熔结和老化等缺陷，发现不合要求者，应进行处理或提出停止使用的意见。
二、试验方法
电气绝缘工具试验主要是做交流耐压试验，带电工具还要做操作波冲击试验。
耐压前后都应测量绝缘电阻。
由橡胶类材料制造的绝缘工具（如胶鞋、胶靴、胶手套），在耐压试验时，应在接地端串入毫安表读取电流。
验电类的工具，还应测量发光电压。
测量时可采用变比较小试验变压器缓慢升压，并重复三次，以获得较准确数值。
加压用电极应按被试品的不同形状分别选用。
胶鞋、胶靴、胶手套等绝缘工具，一般用自来水作电极（被试品内部并水并浸入水中，高压引线引到内部水中，外部水槽经毫安表接地。
被试品上部边缘距内外水面2~4cm，不可沾湿）。
绝缘胶垫、毯类，可用金属板作电极，应保证对使用部分都进行耐压，被试品的边缘处应留有距离以免沿面放电。
绝缘棒、绝缘杆和绝缘绳等，可用裸金属线缠紧作电极。
被试品以不击穿（包括表面气隙不击穿闪络和内部不击穿）、不损坏、不局部过热为合格。
三、试验标准
常用电气绝缘工具试验标准
序号名称
电压等级
(KV) 周期
(年)
交流电压
(kV)
时间
(min)
泄露电流
(mA)
备注
1 绝缘板6~10
1次
30
5 35 80
2 绝缘罩35 1次80 5
3
绝缘夹
钳35以下
1次
3倍线电压
5 110 260
220 400
4 验电笔6~10
2次
40
5 20~35 105
5
绝缘手
套高压
2次
8
1
≤9 低压 2.5 ≤2.5
6 核相器6
2次
6 1.7~2.4 10 10 1.4~1.7
7 绝缘靴高压2次15 2 ≤7.5
带电作业工具耐压试验标准
额定电压(kV) 试验长度
(m)
1min工频耐压(kV) 5min工频耐压(kV)
K1 型式试验
预防性试
验
型式试
验
预防性试验
10 0.4 100 45
35 0.6 150 95 4.0 110 1.0 250 220 3.0 220 1.8 450 440 3.0 330 2.8 420 380 2.0 500 3.7 640 580 2.0
四、机械强度试验
(1)静荷重试验：2.5倍允许工作负荷下持续5min，工具无变形及
损伤为合格。
(2)动荷重试验：2.5倍允许工作负荷下实际操作3次，工具灵活、
轻便、无卡住现象为合格。
