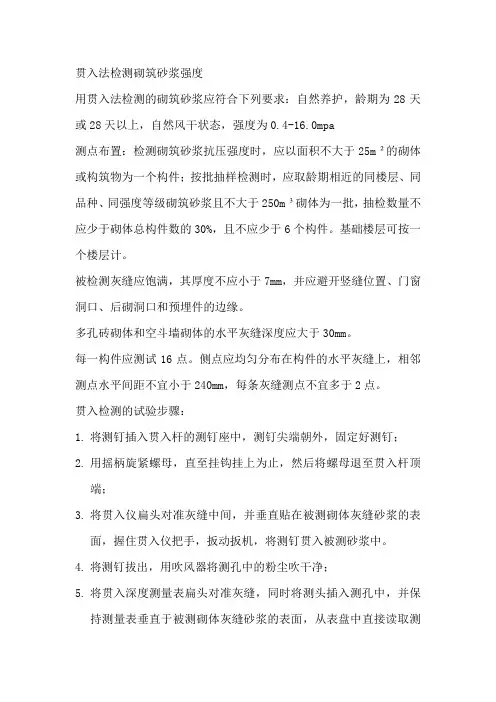

贯入法检测砌筑砂浆强度用贯入法检测的砌筑砂浆应符合下列要求：自然养护，龄期为28天或28天以上，自然风干状态，强度为0.4-16.0mpa测点布置：检测砌筑砂浆抗压强度时，应以面积不大于25m²的砌体或构筑物为一个构件；按批抽样检测时，应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250m³砌体为一批，抽检数量不应少于砌体总构件数的30%，且不应少于6个构件。
基础楼层可按一个楼层计。
被检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。
多孔砖砌体和空斗墙砌体的水平灰缝深度应大于30mm。
每一构件应测试16点。
侧点应均匀分布在构件的水平灰缝上，相邻测点水平间距不宜小于240mm，每条灰缝测点不宜多于2点。
贯入检测的试验步骤：1.将测钉插入贯入杆的测钉座中，测钉尖端朝外，固定好测钉；2.用摇柄旋紧螺母，直至挂钩挂上为止，然后将螺母退至贯入杆顶端；3.将贯入仪扁头对准灰缝中间，并垂直贴在被测砌体灰缝砂浆的表面，握住贯入仪把手，扳动扳机，将测钉贯入被测砂浆中。
4.将测钉拔出，用吹风器将测孔中的粉尘吹干净；5.将贯入深度测量表扁头对准灰缝，同时将测头插入测孔中，并保持测量表垂直于被测砌体灰缝砂浆的表面，从表盘中直接读取测量表显示值，并记录在记录表中，贯入深度应按下式计算：d i=20.00-d i’d i’——第i个测点贯入深度测量表读数，精确至0.01mmd i——第i个测点贯入深度值，精确至0.01mm6.当砌体的灰缝经打磨仍难以达到平整时，可在测点处标记，贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整度读数d i0，然后再在测点处进行贯入检测，读数d i’，则贯入深度应按下式计算：d i= d i0- d i’d i——第i个测点贯入深度值，精确至0.01mmd i’——第i个测点贯入深度测量表读数，精确至0.01mmd i0——第i个测点贯入深度测量表的不平整度读数，精确至0.01mm7.直接读数不方便时，可用锁紧螺钉锁定测头，然后取下贯入深度测量表读数。
5贯入法检测砌筑砂浆抗压强度报告
贯入法检测砌筑砂浆抗压强度报告GD2105005委托单位：委托编号：工程名称：工程地点：砂浆品种：构件名称：检评依据：检测日期：报告日期：构件编号贯入深度平均值(mm) 强度换算值(MPa)备构件检测随机抽检注批准人：审核：校核：测试计算：地址：邮政编码：电话：传真：说明GD2105005 1．适用范围适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测。
用本方法检测的砌筑砂浆应符合下列要求：(1) 自然养护；(2) 龄期为28d或28d以上；(3) 自然风干状态；(4) 强度为0.4～16.0MPa.不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的影响的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。
2．依据标准《贯入法检测砌筑砂浆抗压强度技术规程》(JGJ/T 136－2001)。
3．抽样批量以面积不大于25㎡的砌体构件或构筑物为一个构件。
按批抽样检测时，应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250砌体为一批，抽检数量不应少于砌体总构件数的30﹪，且不应少于6个构件。
基础砌体可按一个楼层计。
4．测区布置(1) 检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。
(2) 多孔砖砌体和空斗墙砌体的水平灰缝深度应大于30mm.(3) 检测范围内的饰面、粉尘、勾缝砂浆、浮浆以及表面损伤层等，应清除干净；应使待测灰缝砂浆暴露并经打磨平整后再进行检测。
(4) 每一构件应测试16点。
测点应均匀分布在构件的水平灰缝上，相邻测点水平间距不宜小于240mm，每条灰缝测点不宜多于2点。
贯入法检测砌筑砂浆抗压强度作业指导书
贯入法检测砌筑砂浆抗压强度作业指导书
砂浆的表面，从表盘中直接读取测量表显示值d'i 贯入深度应按下式计算：
di=20.00-d'i
式中: d'i ——第i 个测点贯入深度测量表读数，精确至0.01mm ；
di ——第i 个测点贯入深度值，精确至0.01mm 。
6.5 当砌体的灰缝经打磨仍难以达到平整时，可在测点处标记，贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整度读数d 0
i ，然后再在测点处进行贯入检测，读取d'i ，则贯入深度应按下式计算：
d i =d 0
i -d'i （4.3.5）
式中: d ——第i 个测点贯入深度值，精确至0.01mm ；
d0i ——第i 个测点贯入深度测量表的不平整度读数，精确至0.01mm ；d′i——第i 个测点贯入深度测量表读数，精确至0.01mm
7. 砂浆抗压强度计算
7.1 检测数值中，应将16个贯入深度值中的3个较大值和3个较小值剔除，余下的10个贯入深度值可按下式取平均值；
7.2根据计算所得的构件贯入深度平均值m dj ，可按不同的砂浆品种查表得其砂浆抗压强度换算值f c
2,j 。
6.7.3 按批抽检时，同批构件砂浆应按下列公式计算其平均值和变异系数：
∑==n i i c
f n mf
1
2
,22
1
7.4砌体砌筑砂浆抗压强度推定值f c2,e应按下列规定确定：
当按单个构件检测时，该构件的砌筑砂浆抗压强度推定值应按下式计算：
7.5对于按批抽检的砌体，当该批构件砌筑砂浆抗压强度换算值变异系数不小于0.3时，则该批构件应全部按单个构件检测。
《贯入法检测砌筑砂浆抗压强度技术规程》2017
《贯入法检测砌筑砂浆抗压强度技术规程》2017摘要：一、背景介绍1.砌筑砂浆抗压强度检测的重要性2.贯入法检测砌筑砂浆抗压强度的技术规程发展历程二、规程内容概述1.规程适用范围2.贯入法检测原理3.检测设备与材料4.检测步骤与方法5.检测结果处理与分析三、规程的实施与意义1.规程的实施保障2.对建筑行业的影响3.对提高砌筑砂浆质量的作用正文：一、背景介绍砌筑砂浆是建筑行业中广泛应用的一种材料，其抗压强度直接影响到建筑物的安全稳定。
因此，准确、高效地检测砌筑砂浆的抗压强度至关重要。
贯入法是一种常用的砌筑砂浆抗压强度检测方法，具有简单、快速、成本低等优点。
为了规范贯入法检测砌筑砂浆抗压强度的技术，保证砌体工程现场检测的质量，我国制定并颁布了《贯入法检测砌筑砂浆抗压强度技术规程》2017。
二、规程内容概述1.规程适用范围本规程适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。
规程不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。
2.贯入法检测原理贯入法检测砌筑砂浆抗压强度是通过一定的设备和方法，将一定形状、尺寸和质量的贯入器垂直贯入砂浆表面，根据贯入器阻力变化来推定砂浆的抗压强度。
3.检测设备与材料检测设备主要包括贯入器、压力表、测距仪等。
材料主要包括砂浆试块、砂浆搅拌器、量筒等。
4.检测步骤与方法（1）贯入器的制作与校准（2）砂浆试块的制备与养护（3）贯入试验的实施（4）检测数据的处理与分析5.检测结果处理与分析根据试验数据计算砂浆的抗压强度，并与设计值进行比较，评价砂浆质量。
三、规程的实施与意义1.规程的实施保障本规程由住房和城乡建设部负责管理，由中国建筑科学研究院负责具体技术内容的解释。
规程自2017 年9 月1 日起实施，原《贯入法检测砌筑砂浆抗压强度技术规程》同时废止。
2.对建筑行业的影响《贯入法检测砌筑砂浆抗压强度技术规程》2017 的实施有助于提高建筑行业砌筑砂浆质量的检测水平，确保建筑物的安全稳定，提高工程质量。
贯入法检测砂浆抗压强度
深度测量表测读测点处的砂浆表面不平整
度读数，然后再在测点处进行贯入检测，
读取，则（第i个测点的）贯入深度值应按下
式计算：
di
di0
d
' i
d
0 i
——第i个测点贯入深度测量表的不平整度读数，精确至0.01mm；
d
' i
——第i个测点贯入深度测量表读数，精确至0.01mm。 返回目录
5 砂浆抗压强度计算
25m2的砌体构件或构筑物为一个构件。构件划分 原则 4.2.2 按批抽样检测时，应取龄期相近的同楼层、 同品种、同强度等级砌筑砂浆且不大于250m3砌 体为一批，抽检数量不应少于砌体总构件数的30 ％，且不应少于6个构件。基础砌体可按一个楼层 计。取样原则 往往用于质量事故的鉴定，因此取样数量多于正常 抽检数量。
贯入法 检测砌筑砂浆抗压强度
山东建筑大学 李安起
目录
1 总则 2 术语、符号 3 检测仪器 4 检测技术 5 砂浆抗压强度计算 6 检测报告
1 总则
1.0.1 为了规范贯入法检测砌筑砂浆抗压强度技术， 保证砌体工程现场检测的质量，制定本规程。
1.0.2 本规程适用于工业与民用建筑砌体工程中砌 筑砂浆抗压强度的现场检测，并作为推定抗压强 度的依据。本规程不适用于遭受高温、冻害、化 学侵蚀、火灾等表面损伤的砂浆检测，以及冻结 法施工的砂浆在强度回升期阶段（与测强曲线制 定的条件不符，且内外差异较大）的检测。
防止粗制滥造、假冒伪劣仪器的使用。
3 检测仪器
3.1.3 贯入仪应满足下列技术要求： ——贯入力应为800±8N； ——工作行程应为20±0.10mm。
具有很好的精度； 满足0.4-16MPa的检测要求。
《贯入法检测砌筑砂浆抗压强度技术规程》2017
《贯入法检测砌筑砂浆抗压强度技术规程》2017
摘要：
一、引言
二、贯入法检测砌筑砂浆抗压强度的技术规程
三、规程的适用范围
四、规程的实施日期
五、解释权与相关部门
正文：
《贯入法检测砌筑砂浆抗压强度技术规程》（以下简称为《规程》）于2017 年发布，是由中国建筑科学研究院负责具体技术内容的解释，住房和城乡建设部负责管理的一项砌筑砂浆抗压强度检测技术规程。
《规程》的目的是为了规范贯入法检测砌筑砂浆抗压强度技术，保证砌体工程现场检测的质量。
该规程适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。
《规程》于2017 年9 月1 日开始实施，代替了原有的《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T 136-2001）。
在实施日期之后，原规程同时废止。
关于本规程的解释权与相关部门，由中国建筑科学研究院负责具体技术内容的解释，而住房和城乡建设部负责管理。
贯入法检测砌筑砂浆强度
贯入法检测砌筑砂浆抗压强度一、概念贯入法检测砌筑砂浆是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法。
二、检测标准《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001三、适用范围贯入法适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。
贯入法不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。
用贯入法检测的砌筑砂浆应符合下列要求：1）自然养护；2）龄期为28d或28d以上；3）自然风干状态；4）强度为0.4～16.0MPa。
四、检测仪器贯入法检测使用的仪器应包括贯入式砂浆强度检测仪（简称贯入仪）、贯入深度测量表。
贯入仪应满足下列技术要求：1）贯入力应为800±8N；2）工作行程应为20±0.10mm。
贯入深度测量表应满足下列技术要求：1）最大量程应为20±0.02mm ；2）分度值应为0.01mm 。
测钉长度应为40±0.10mm ，直径应为3.5mm ，尖端锥度应为45°。
测钉量规的量规槽长度应为0.1005.39 mm 。
贯入仪使用时的环境温度应为-4～40℃。
正常使用过程中，贯入仪、贯入深度测量表（通称为仪器）应由法定计量部门每年至少校准一次。
校准应符合规程附录A、附录B的规定。
当遇到下列情况之一时，仪器应送法定计量部门进行校准：1)新仪器启用前；2)超过校准有效期；3)更换主要零件或对仪器进行过调整；4)检测数据异常；5)零部件松动；6)遭遇撞击或其他损坏；7)累计贯入次数为10000次。
贯入仪在闲置和保存时，工作弹簧应处于自由状态。
贯入仪不得随意拆装。
五、测点布置要求1、检测砌筑砂浆抗压强度时，应以面积不大于25m2的砌体构件或构筑物为一个构件。
浅谈贯入法检测砌筑砂浆抗压强度
浅谈贯入法检测砌筑砂浆抗压强度砌筑砂浆的抗压强度是影响砌体强度的重要因素，在建筑工程施工中由于对砌体砂浆的质量不够重视，产生建筑事故时有发生。
因此，对砌体中的砂浆强度进行检测成为必要。
砌筑砂浆抗压强度的检测方法根据砌体破损与否可分为两类：第一类是非破损检测方法，如贯入法，射钉法，回弹法，振动法等；第二类是破损检测方法，如点荷法、推出法、冲击筛分法、筒压法，砂浆片剪切法等。
由于砌體中砂浆厚度很薄，原位检测比较困难，贯入法作为一种原位非破损检测方法，检测时不破坏砌体结构，布置测点的限制条件较少，测点的代表性能达到保证，可进行量大面广的检测，而且检测时不需要从砌体中将砌筑砂浆取出，避免了取砂浆片时因敲击、振动等因素对砂浆强度的影响，而上述其他方法不是检测误差较大，就是现场操作较复杂，或是对砂浆强度较低区域难以测定等，采用贯入法对砂浆强度进行检测是一种理想的方法，已被广泛应用。
贯入法检测砌筑砂浆抗压强度的仪器为贯入仪，它的检测原理是贯入仪中的工作弹簧提供测钉一定的能量，获得定量能量的测钉贯入砌筑砂浆水平灰缝的深度与砌筑砂浆抗压强度呈相关关系。
砂浆抗压强度值高，测钉贯入深度就浅；砂浆抗压强度值低，测钉贯入深度就深。
根据测钉贯入深度与砂浆抗压强度之间的相关关系建立测强曲线，由测钉的贯入深度通过侧强曲线可换算出砂浆的抗压强度。
本人从事多年的检测工作，本文结合工程实践经验总结了影响贯入法检测砌筑砂浆抗压强度几个主要因素。
一、砂浆所用原料。
砂浆由胶结料、细集料、掺加料、外加剂和水配制而成，常用的砌筑砂浆有水泥砂浆，水泥混合砂浆、石灰砂浆、粉煤灰砂浆、防冻砂浆等。
中国建筑科学研究院曾为研究砂浆品种对贯入法测强的影响，分别建立了水泥砂浆、水泥混合砂浆、微沫砂浆和粉煤灰砂浆贯入法测强曲线，对不同品种砂浆贯入法侧强曲线有无差异进行了检验，检验表明不同品种砌筑砂浆贯入法测强曲线存在显著差异。
所以应按砂浆品种不同分别建立测强曲线。
