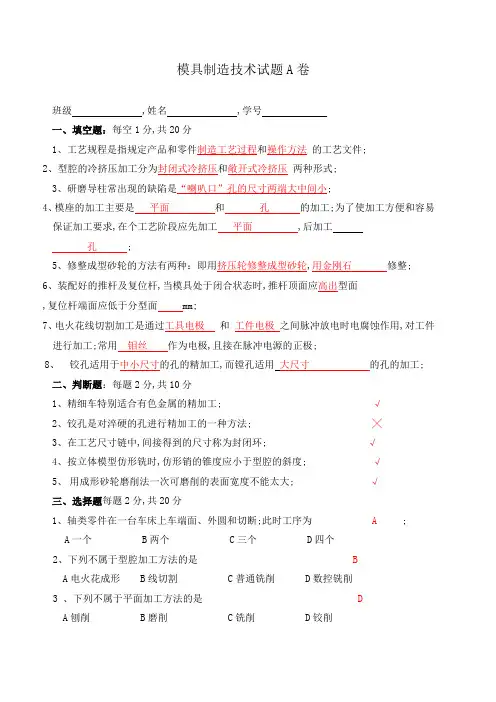

模具制造技术试题A卷班级 ,姓名 ,学号一、填空题：每空1分,共20分1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件;2、型腔的冷挤压加工分为封闭式冷挤压和敞开式冷挤压两种形式;3、研磨导柱常出现的缺陷是“喇叭口”孔的尺寸两端大中间小;4、模座的加工主要是平面和孔的加工;为了使加工方便和容易保证加工要求,在个工艺阶段应先加工平面,后加工孔;5、修整成型砂轮的方法有两种：即用挤压轮修整成型砂轮,用金刚石修整;6、装配好的推杆及复位杆,当模具处于闭合状态时,推杆顶面应高出型面,复位杆端面应低于分型面mm;7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用,对工件进行加工;常用钼丝作为电极,且接在脉冲电源的正极;8、铰孔适用于中小尺寸的孔的精加工,而镗孔适用大尺寸的孔的加工;二、判断题：每题2分,共10分1、精细车特别适合有色金属的精加工; √2、铰孔是对淬硬的孔进行精加工的一种方法; ╳3、在工艺尺寸链中,间接得到的尺寸称为封闭环; √4、按立体模型仿形铣时,仿形销的锥度应小于型腔的斜度; √5、用成形砂轮磨削法一次可磨削的表面宽度不能太大; √三、选择题每题2分,共20分1、轴类零件在一台车床上车端面、外圆和切断;此时工序为 A ;A一个 B两个 C三个 D四个2、下列不属于型腔加工方法的是 BA电火花成形 B线切割 C普通铣削 D数控铣削3 、下列不属于平面加工方法的是 DA刨削 B磨削 C铣削 D铰削4、某导柱的材料为40钢,外圆表面要达到IT6级精度,则加工方案可选 AA粗车—半精车—粗磨—精磨 B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是 AA机械加工工艺过程卡 B 机械加工工艺卡 C机械加工工序卡6、铰孔主要用于加工CA 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔 D中小尺寸已淬硬孔7、但电极平动法的特点是 BA只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是 CA是直线插补指令 B 是快速移动且加工指令 C是快速移动但不加工指令9、对于非圆型孔的凹模加工,正确的加工方法是： BA 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工,不正确的加工方法是： BA可用刨削作粗加工 B淬火后,可用精刨作精加工C 可用成型磨削作精加工四、简答题共20分1、拉深模试模时出现制件起皱的缺陷,找出其产生的原因以及调整方法;5分答：产生的原因：1压边力太小或不均;2凸、凹模间隙太大;3凹模圆角半径太大;4板料太薄或塑性差;调整方法：1增加压边力或调整顶件杆长度、弹簧位置;2减小拉深间隙;3减小凹模圆角半径;4更换材料;2、什么是修配装配法5分答：修配装配法是指装配时修去指定零件的预留修配量,使之达到装配精度要求的方法;常见的修配方法有按件修配法、合并加工修配法、身加工修配法3、导柱加工中为什么要研磨中心孔5分导柱加工中研磨中心孔目的在于消除中心孔在热处理过程中可能产生的变形和其它缺陷,使磨削外圆柱面时获得精准定位,以保证外圆柱面的形状精度要求;4、编制零件机械加工过程时,确定其加工顺序应遵循哪些原则5分答：编制零件机械加工过程时,确定其加工顺序应遵循如下：1零件分段加工时,应遵循“先粗后精”的加工顺序;2先加工基准表面,后加工其它表面;3先加工主要表面,后加工次要表面;4先加工平面,后加工内孔;五、写下图中所示模具零件的工艺过程：15分凸凹模材料：CrWMn热处理硬度HRC58—62方案一：备料—锻造—退火—铣六面—磨六面—划线/作螺纹孔/漏料孔—镗内孔—铣外形—热处理—研内孔—成形磨外形方案二：备料—锻造—退火—铣六面—磨六面—划线/作螺纹孔/漏料孔/穿丝孔—热处理—线切割内外形—研磨内外形六、论述题共15分如图所示模具结构：1、试述型芯与固定板的装配步骤;6分2、若装配后,在型心端面与型腔处出现间隙△,采用哪些方法可消除三种方法 9分答：如图所示模具结构：1、型芯与固定板的装配步骤：首先,装配时在压力机手搬压力机或油机上调整好型芯与固定板的垂直度将型芯压入固定板内少许复查垂直度是否符合要求;当压入1/3时再作一次垂直度检查;全部压入后,在平面磨床上将型芯的上端面和固定板一起磨平;2、若装配后,在型芯端面与型腔处出现间隙△,采用以下方法可消除：（1）将凹模表面A修磨△；（2）将型芯固定板表面B修磨△,需要将型芯拆去；3将型芯台肩C面修磨△,同时与固定板上表面D合并修磨△;模具制造技术试题B卷班级 ,姓名 ,学号一、填空题：每空1分,共20分1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件;2、导柱外圆常用的加工方法有车削、磨削超精加工和研磨加工等;3、研磨导柱常出现的缺陷是“喇叭口”孔的尺寸两端大中间小;4、模座的加工主要是平面和孔的加工;为了使加工方便和容易保证加工要求,在个工艺阶段应先加工平面,后加工孔;5、锌合金凹模的漏料孔既可采用机械加工方法获得,也可在浇注时使用漏料孔芯浇出;而漏料孔芯可用耐火砖或红砖制成,也可用型砂制成;6、万能夹具因具有十字滑块,可移动工件的回转中心,因此它能轻易的完成对不同轴线的凸、凹圆弧面的磨削工作;7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用,对工件进行加工;常用钼丝作为电极,且接在脉冲电源的正极;8、模具生产属单件、小批量生产,在装配工艺上多采用修配法和调整装配法来保证装配精度;二、判断题：每题2分,共10分1、挤压法一般用于精度要求较高的中心孔; ╳2、铰孔是对淬硬的孔进行精加工的一种方法; ╳3、在工艺尺寸链中,间接得到的尺寸称为封闭环; √4、按立体模型仿形铣时,仿形销的锥度应小于型腔的斜度; √5、成形磨削只能在工具磨床上辅以夹具进行; ╳三、选择题每题2分,共20分1、轴类零件在一台车床上车端面、外圆和切断;此时工序为 AA一个 B两个 C三个 D四个2、下列不属于型腔加工方法的是 BA电火花成形 B线切割 C普通铣削 D数控铣削3 、下列不属于平面加工方法的是 DA刨削 B磨削 C铣削 D铰削4、某导柱的材料为40钢,外圆表面要达到IT6级精度,则加工方案可选 AA粗车—半精车—粗磨—精磨 B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是 AA机械加工工艺过程卡 B 机械加工工艺卡 C机械加工工序卡6、铰孔主要用于加工 CA 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔 D中小尺寸已淬硬孔7、但电极平动法的特点是 BA只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是 CA是直线插补指令 B 是快速移动且加工指令 C是快速移动但不加工指令9、对于非圆型孔的凹模加工,正确的加工方法是：BA 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工,不正确的加工方法是： BA可用刨削作粗加工 B淬火后,可用精刨作精加工C 可用成型磨削作精加工四、编程题每小题10分共20分编制如图所示凸模线切割程序,分别采用ISO代码和3B代码,切割起点为O,引入段长度OA=5mm,加工顺序O→A→B→C→D→A→O,选用钼丝直径为φ mm,单边放电间隙δ= mm尖角处不需加过渡圆弧1、3B格式1如图所示,以O点为坐标原点建立坐标系2确定补偿距离;ΔR=r+δ= mm+=3 确定各交点坐标;作辅助线CE、CF如图所示;其中,CE=30mm,CF=50mm,则在直角三角形CEF中,EF=40mm;各交点坐标如下：A,0,B45,0,C55.,90D-5,90E25,90F25,504选择切割起点及切割顺序;切割起点为O点;切割顺序为：O→A→B→C→D→A→O 5编写程序G90编程P1G92 X0 Y0G42 D70G01 X45000 Y0G01 X55000 Y90000G02 X-5000 Y90000 I -30000 J -40000G01 X5000 Y0G40G01 X0 Y0M02五、简答题每题5分共20分1、万能夹具有哪几部分组成万能夹具是成型磨床的主要附件,也可以在平面磨床或万能工具磨床上使用;它由十字滑块、回转部分、分度部分和工件的装夹部分组成;2、成型磨削时,工艺尺寸换算的内容是什么成型磨削时,工艺尺寸换算的内容是：1确定各工艺中心和工艺坐标;2计算各工艺中心的坐标尺寸;3各平面至对应中心的垂直距离;4各平面对所选定坐标轴的倾斜角度;5某些圆弧的圆心角;3、导柱加工中为什么要研磨中心孔导柱加工中研磨中心孔目的在于消除中心孔在热处理过程中可能产生的变形和其它缺陷,使磨削外圆柱面时获得精准定位,以保证外圆柱面的形状精度要求;4、编制零件机械加工过程时,确定其加工顺序应遵循哪些原则答：编制零件机械加工过程时,确定其加工顺序应遵循如下：1零件分段加工时,应遵循“先粗后精”的加工顺序;2先加工基准表面,后加工其它表面;3先加工主要表面,后加工次要表面;4先加工平面,后加工内孔;六、写下图中所示模具零件的工艺路线：10分材料：CrWMn热处理硬度HRC58—62方案一：备料—锻造—退火—铣六面—磨六面—划线/作螺纹及销孔—铰挡料销孔—铣型孔/修漏料孔—热处理—磨六面—坐标磨型孔方案二：备料—锻造—退火—铣六面—磨六面—划线/作螺纹孔及销孔/穿丝孔—热处理—磨六面—线切割挡料销孔及型孔—研磨型孔。
模具设计与制造技术模考试题与参考答案
模具设计与制造技术模考试题与参考答案一、单选题（共50题，每题1分，共50分）1、图纸中技术要求项中“热处理:C45”表示（）。
A、正火硬度为HRC45B、退火硬度为HRB450C、淬火硬度HRC45D、调质硬度为HRC45正确答案：C2、对刀具耐用度影响最大的是（）。
A、切削速度B、进给量C、影响程度相近D、切削深度正确答案：A3、以下是从单分型面动作过程节选的一些动作，其中符合单分型面注射模的动作过程为（）。
A、模具锁紧一注射一开模一拉出凝料一推出塑件和凝料B、注射一模具锁紧一拉出凝料一推出塑件和凝料一开模C、模具锁紧一注射一开模一推出塑件和凝料一拉出凝料D、开模一注射一模具锁紧一拉出凝料一推出塑件和凝料正确答案：A4、V带传动时,限制小带轮最小基准直径的目的主要是为了（）。
A、限制带的弯曲应力B、使结构紧凑C、保证摩擦力足够D、限制小带轮包角正确答案：A5、垂直于W面并与H、V面倾斜的平面为（）。
A、正平面B、侧平面C、侧垂面D、正垂面正确答案：C6、局部视图的断裂边件图（）表示。
A、虚线B、细点画线C、细实线D、波浪线或双折线正确答案：D7、选择定位基准时,应尽量与工件的（）一致。
A、测量基准B、起始基准C、设计基准D、工艺基准正确答案：C8、基准不重合误差由前后（）不同而引起。
A、形位误差B、设计基准C、环境温度D、工序基准正确答案：D9、塞尺是用来检测两个结合面之间间隙大小的片状量规。
使用塞尺时，（）描述是不正确的。
A、测量时塞尺要用力塞进间隙B、塞尺使用完后要擦拭干净,及时收进夹板C、根据间隙的大小选择塞尺的薄片数,可一片获数片叠在一起使用D、不能测量温度较高的工件正确答案：A10、凸轮的（）决定从动件预定的运动规律。
A、转速B、轮廓曲线C、角速度D、结构形状正确答案：B11、在链传动中，主动链轮的齿数为25,从动链轮的齿数为75,平均传动比为（）。
A、2.0B、3.0C、O.33D、4.0正确答案：B12、为了提高零件加工的生产率,应考虑的最主要一个方面是（）。
模具技术-考试试题答案及评分标准

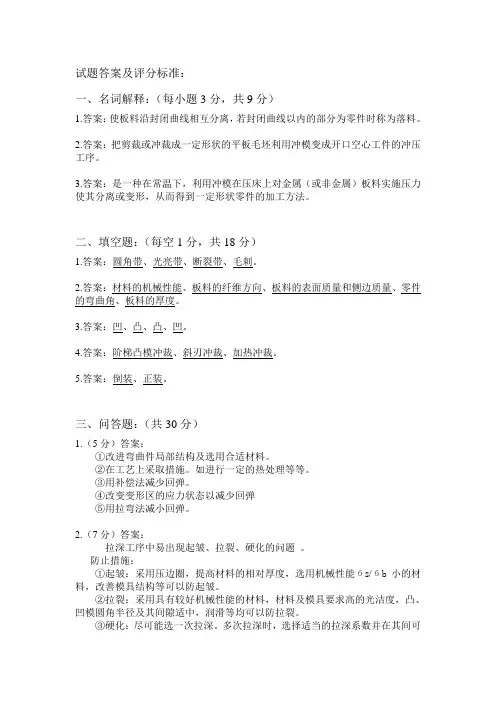

试题答案及评分标准：一、名词解释：（每小题3分，共9分）1.答案：使板料沿封闭曲线相互分离，若封闭曲线以内的部分为零件时称为落料。
2.答案：把剪裁或冲裁成一定形状的平板毛坯利用冲模变成开口空心工件的冲压工序。
3.答案：是一种在常温下，利用冲模在压床上对金属（或非金属）板料实施压力使其分离或变形，从而得到一定形状零件的加工方法。
二、填空题：（每空1分，共18分）1.答案：圆角带、光亮带、断裂带、毛刺。
2.答案：材料的机械性能、板料的纤维方向、板料的表面质量和侧边质量、零件的弯曲角、板料的厚度。
3.答案：凹、凸、凸、凹。
4.答案：阶梯凸模冲裁、斜刃冲裁、加热冲裁。
5.答案：倒装、正装。
三、问答题：（共30分）1.（5分）答案：①改进弯曲件局部结构及选用合适材料。
②在工艺上采取措施。
如进行一定的热处理等等。
③用补偿法减少回弹。
④改变变形区的应力状态以减少回弹⑤用拉弯法减小回弹。
2.（7分）答案：拉深工序中易出现起皱、拉裂、硬化的问题。
防止措施：①起皱：采用压边圈，提高材料的相对厚度，选用机械性能бs/бb小的材料，改善模具结构等可以防起皱。
②拉裂：采用具有较好机械性能的材料，材料及模具要求高的光洁度，凸、凹模圆角半径及其间隙适中，润滑等均可以防拉裂。
③硬化：尽可能选一次拉深。
多次拉深时，选择适当的拉深系数并在其间可采用一定的热处理以减小其硬化程度，提高塑性并选用适当的模具结构及良好塑性的工件材料。
3.（8分）答案：冲裁件质量指标为断面质量、尺寸精度、形状误差，其影响这些指标的因素有很多。
①影响断面质量的因素A. 材料性能的影响：如塑性好的材料，断面质量好B. 模具间隙的影响：过大的间隙，毛刺大；过小的间隙，二次剪切，断面质量差。
C. 模具刃口钝利情况的影响：凸模磨钝，落料件产生毛刺；凹模磨钝，冲孔件产生毛刺。
D. 模具和设备的情况：模具导向装置、压力机滑块导向精度高、断面质量好。
②影响尺寸精度的因素A. 模具的制造精度：模具的制造精度高时工件的尺寸精度高，相差2-4级。
模具考试试题
模具考试试题一、单项选择题（每题2分，共20分）1. 塑料模具的主流设计软件是以下哪一款？A. Pro/EB. SolidWorksC. AutoCADD. CATIA2. 注塑模具中，冷却系统的主要作用是什么？A. 加速塑料固化B. 降低模具温度C. 提高生产效率D. 以上都是3. 在模具设计中，拔模角的主要作用是：A. 提高产品强度B. 减少成型时间C. 避免产品与模具粘连D. 增加模具寿命4. 以下哪项不是模具制造过程中常用的材料？A. 45#钢B. P20钢C. 铝合金D. S7工具钢5. 热流道系统在模具设计中的主要优点是：A. 减少材料浪费B. 提高成型速度C. 降低生产成本D. 减少模具维护6. 在模具制造中，电火花加工（EDM）主要用于：A. 粗加工B. 精加工C. 去除毛刺D. 抛光7. 以下哪种表面处理方法可以提高模具的耐磨性？A. 镀铬B. 镀金C. 喷涂D. 阳极氧化8. 模具的型腔数通常由以下哪个因素决定？A. 产品大小B. 注塑机的锁模力C. 成本预算D. 产品需求量9. 在模具设计中，哪个参数是决定注塑压力的关键因素？A. 产品壁厚B. 产品重量C. 模具材料D. 注塑机的注射量10. 以下哪项不是模具设计中的安全考虑？A. 顶针位置B. 冷却系统设计C. 材料收缩率D. 操作者的安全二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响模具的使用寿命？A. 模具材料B. 模具表面处理C. 模具的维护保养D. 模具的制造精度12. 在模具设计中，需要考虑产品的哪些特性？A. 几何形状B. 尺寸公差C. 材料属性D. 产品功能13. 以下哪些是模具制造过程中的质量控制措施？A. 尺寸检测B. 表面粗糙度检查C. 材料硬度测试D. 设计评审14. 以下哪些工艺可以用于模具制造？A. 数控铣削B. 线切割C. 3D打印D. 手工打磨15. 在模具设计中，以下哪些因素会影响产品的脱模性能？A. 拔模角B. 产品壁厚C. 模具温度D. 注塑压力三、简答题（每题10分，共20分）16. 请简述模具设计中“三板模”和“两板模”的区别。
模具制造技能考试试题题库
模具制造技能考试试题题库一、单选题（每题1分，共20分）1. 模具制造中，以下哪项不是模具设计的基本要求？A. 精度高B. 成本低C. 易于加工D. 易于维护2. 以下哪个选项不是模具制造中常用的材料？A. 碳钢B. 不锈钢C. 铝合金D. 塑料3. 在模具制造过程中，以下哪个步骤是不必要的？A. 设计B. 材料选择C. 加工D. 产品销售4. 模具制造中，通常使用哪种类型的机床进行加工？A. 车床B. 铣床C. 磨床D. 所有选项都是5. 模具制造中，以下哪个因素不会影响模具的使用寿命？A. 材料选择B. 加工精度C. 模具设计D. 模具的清洁频率6. 模具制造中，以下哪个不是模具的组成部分？A. 型腔B. 型芯C. 导柱D. 螺丝7. 以下哪个不是模具制造中常见的加工方法？A. 机械加工B. 铸造C. 焊接D. 3D打印8. 模具制造中，以下哪个不是模具设计软件的功能？A. 3D建模B. 材料分析C. 模具模拟D. 产品销售9. 以下哪个不是模具制造过程中的质量控制方法？A. 尺寸检测B. 表面处理C. 材料测试D. 市场调研10. 模具制造中，以下哪个不是模具的维护方法？A. 清洗B. 润滑C. 抛光D. 重新设计二、多选题（每题2分，共20分）11. 模具制造中，以下哪些因素会影响模具的精度？A. 设计精度B. 加工设备精度C. 操作者技能D. 材料硬度12. 模具制造中，以下哪些是常用的热处理方法？A. 退火B. 淬火C. 正火D. 回火13. 以下哪些是模具制造中常见的质量问题？A. 尺寸偏差B. 表面粗糙度超标C. 材料缺陷D. 模具变形14. 模具制造中，以下哪些是模具设计需要考虑的因素？A. 成型材料特性B. 成型工艺要求C. 成型周期D. 成本预算15. 以下哪些是模具制造过程中的常见检测项目？A. 硬度检测B. 尺寸检测C. 表面质量检测D. 材料成分分析三、判断题（每题1分，共20分）16. 模具制造过程中，模具设计是整个制造流程的第一步。
模具设计与制造技术考试题与答案
模具设计与制造技术考试题与答案一、单选题（共50题，每题1分，共50分）1、切削运动可分为主运动与进给运动。
关于主运动,( )的描述是不正确的。
A、主运动是切削运动中速度最高、消耗功率最大的运动B、主运动只有且必须有一个C、主运动可以是连续运动,也可以是间歇运动D、主运动可以是旋转运动,也可以是直线运动正确答案：C2、两只额定电压相同的电阻串联接在电路中, 其阻值()的电阻发热。
A、较小B、较大C、无法比较D、相同正确答案：B3、机床上使用的局部照明灯,电压不得超过( )。
A、36VB、24VC、380VD、220V正确答案：A4、粗糙度的评定参数Ra的名称是( )。
A、微观不平度五点平均高度B、微观不平度十点平均高度C、轮廓算术平均偏差D、轮廓几何平均偏差正确答案：C5、电火花加工放电所在的液体介质必须具有一定的( )。
A、绝缘性能B、化学性质C、力学性能D、流动性能正确答案：A6、在正弦分中夹具上无法用平面磨床完成不同轴圆弧面的磨削,其原因A、分度盘精度低B、量块高度不合适C、没有安装正弦圆柱的空间D、两顶尖装夹工件正确答案：C7、带传动中两轮直径不变,若将主动轮转速增大一倍,则传动比( )。
A、增大两倍B、增大一倍C、减小一倍D、不变正确答案：D8、职业道德行为的最大特点是( )。
A、普遍性和广泛性B、时代性和创造性C、自觉性和习惯性D、实践性和实用性正确答案：C9、对于熔体粘度高、玻璃化温度高、冷却速率快的塑料制品应采用( )注射。
A、低压B、快速C、慢速D、答案B、C正确答案：B10、工程中常见回转体中,三面投影均为一个圆的是( )。
A、球B、圆柱C、圆锥D、圆环正确答案：A11、属位置公差项目的符号是( )。
A、─B、〓D、○正确答案：C12、以下选项中属于转动副的是( )。
A、燕尾滑板B、丝杠与螺母C、铰链连接D、滑块与导轨正确答案：C13、下列关于创新的论述,正确的是( )。
A、创新与继承根本对立B、创新不需要引进国外新技术C、创新就是独立自主D、创新是民族进步的灵魂正确答案：D14、已加工表面和待加工表面之间的垂直距离称为( )。
模具考试试题
模具考试试题一、选择题（每题2分，共20分）1. 模具设计中，通常采用的公差等级是：A. 精密级B. 标准级C. 粗糙级D. 一般级2. 注塑模具中，塑料材料在模具中的流动状态是：A. 层流B. 湍流C. 混合流D. 非牛顿流3. 以下哪项不是模具制造过程中的常见问题：A. 材料选择不当B. 模具设计不合理C. 模具加工精度高D. 模具使用寿命短4. 模具的冷却系统设计的主要目的是：A. 增加模具使用寿命B. 减少成型周期C. 提高产品精度D. 以上都是5. 模具的锁模力主要用于：A. 保证模具的密封性B. 保证产品的精度C. 保证模具的强度D. 保证模具的稳定性二、填空题（每空2分，共20分）6. 模具的制造材料通常包括_________、_________和_________等。
7. 模具的热处理工艺主要包括_________、_________和_________等。
8. 模具的排气系统设计是为了_________和_________。
9. 模具的顶出系统设计需要考虑的因素包括_________、_________和_________。
10. 注塑模具的型腔设计应考虑产品的_________、_________和_________。
三、简答题（每题10分，共30分）11. 简述模具设计的基本流程。
12. 描述模具制造过程中的质量控制要点。
13. 阐述模具的维护和保养的重要性及其基本方法。
四、计算题（每题15分，共30分）14. 假设有一个塑料制品的投影面积为500平方厘米，模具的锁模力为50吨。
请计算在不考虑其他因素的情况下，该模具的锁模力是否足够。
15. 给定一个模具的冷却系统设计参数，冷却液的流量为5升/分钟，冷却液的温差为10摄氏度。
请计算冷却系统在一小时内能带走的热量。
五、论述题（共30分）16. 论述现代模具制造技术的发展对模具行业的影响。
六、结束语本试题旨在考察学生对模具设计、制造、维护等相关知识的掌握程度。
模具设计与制造技术模拟试题与答案
模具设计与制造技术模拟试题与答案一、单选题（共50题，每题1分，共50分）1、数控机床操作工生产过程中换班时,应按照安全文明生产要求,认真做好的工作是( )。
A、机床保养B、卫生C、润滑D、交接班工作正确答案：D2、( )电火花成型的加工过程中通常由动能转换为热能是在哪个阶段?A、电离B、热膨胀C、消电离D、放电正确答案：B3、在夹具中,用一个平面对工件进行定位,可限制工件的( )自由度。
A、两个B、三个C、四个D、五个正确答案：B4、纯电阻电路的无功功率为( )。
A、0WB、0vArC、0VAD、无穷大正确答案：B5、当前最广泛采用的生活垃圾分选方法是( )。
A、机械结合人工分选B、机械分选C、人工手选D、无须分选正确答案：C6、代号TQW表示( )。
A、整体式数控刀具系统B、倾斜型微调镗刀C、模块式数控刀具系统D、倾斜型粗镗刀正确答案：B7、根据分度值及示值范围选好量具后,开始测量前要( ),以确定量具测量初始位置正确。
A、检查外观B、确定量具精度C、对零位D、选择测量环境正确答案：C8、模具零件采用锻件锻造的目的可能是( )。
A、充分发挥材料的力学性能,提高模具零件的加工工艺性和使用寿命B、合理使用加工设备C、保证模具零件的加工精度正确答案：A9、决定超声波抛光表面粗糙度数值大小的主要因素是( )。
A、磨料粒度B、磁场强度C、震动幅度D、振动频率正确答案：A10、下列材料中,属于合金弹簧钢的是( )。
A、2Crl3B、Crl12MoVC、ZGMn13- 1D、60Si2MnA正确答案：D11、不仅改变钢的组织,而且钢表层的化学成分也发生变化的热处理是( )。
A、渗碳、渗氮B、火焰加热表面淬火C、感应加热表面淬火D、淬火正确答案：A12、热流道浇注系统中的塑料处于( )状态。
A、室温B、熔融C、半凝固D、凝固正确答案：B13、两构件在同一平面内接触形式是点或线接触,其运动副类型是( )。
A、高副B、低副C、转动副D、移动副正确答案：A14、注塑模标准模架中的B板尺寸通常表示的是( )厚度尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具制造技术试题（A卷）班级_______________ ，姓名______________ ，学号_____________一、填空题：（每空1分，共20分）1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件。
2、型腔的冷挤压加工分为封闭式冷挤压和敞开式冷挤压两种形式。
3、研磨导柱常出现的缺陷是“喇叭口”（孔的尺寸两端大中间小）。
4、模座的加工主要是平面和孔的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工平面，后加工一孔。
5、修整成型砂轮的方法有两种：即用挤压轮修整成型砂轮，用金刚石修整。
6装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应高出型面0.05-0.10 mm，复位杆端面应低于分型面0.02-0.05 mm。
7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用，对工件进行加工。
常用钼丝作为电极，且接在脉冲电源的正极。
8、铰孔适用于中小尺寸的孔的精加工，而镗孔适用_大尺寸的孔的加工。
二、判断题：（每题2分，共10分）1、精细车特别适合有色金属的精加工。
（V ）2、铰孔是对淬硬的孔进行精加工的一种方法。
（X ）3、在工艺尺寸链中，间接得到的尺寸称为圭寸闭环。
（V ）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。
（V ）5、用成形砂轮磨削法一次可磨削的表面宽度不能太大。
（V ）三、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（A ）。
A 一个B两个C三个D四个2、下列不属于型腔加工方法的是A 电火花成形B 线切割C 普通铣削D 数控铣削3 、下列不属于平面加工方法的是（D ）A 刨削B 磨削C 铣削D 铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（ A ）A 粗车—半精车—粗磨—精磨B 粗车—半精车—精车C 粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（A ）A 机械加工工艺过程卡B 机械加工工艺卡C 机械加工工序卡6、铰孔主要用于加工（C ）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔D 中小尺寸已淬硬孔7、但电极平动法的特点是（ B ）A 只需工作台平动B 只需一个电极C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔&关于ISO代码中G00的功能说法正确的是（C ）A 是直线插补指令B 是快速移动且加工指令C 是快速移动但不加工指令9、对于非圆型孔的凹模加工，正确的加工方法是：（B ）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（B ）A 可用刨削作粗加工B 淬火后，可用精刨作精加工C 可用成型磨削作精加工四、简答题（共20分）1、拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。
（5 分）答：产生的原因：（1）压边力太小或不均。
（2）凸、凹模间隙太大。
（3）凹模圆角半径太大。
（4）板料太薄或塑性差。
调整方法：（1）增加压边力或调整顶件杆长度、弹簧位置。
（2）减小拉深间隙。
3）减小凹模圆角半径。
（4）更换材料。
2、 什么是修配装配法？ （ 5分）答：修配装配法是指装配时修去指定零件的预留修配量，使之达到装配精度 要求的方法。
常见的修配方法有 按件修配法、合并加工修配法、身加工修配法3、 导柱加工中为什么要研磨中心孔？（5分）导柱加工中研磨中心孔目的在于消除中心孔在热处理过程中可能产生的变 形和其它缺陷，使磨削外圆柱面时获得精准定位，以保证外圆柱面的形状精度要 求。
4、编制零件机械加工过程时，确定其加工顺序应遵循哪些原则？（ 5分）答：编制零件机械加工过程时，确定其加工顺序应遵循如下:1）零件分段加工时，应遵循“先粗后精”的加工顺序。
2） 先加工基准表面，后加工其它表面。
3） 先加工主要表面，后加工次要表面。
4） 先加工平面，后加工内孔。
五、写下图中所示模具零件的工艺过程：（15分）备料一锻造一退火一铳六面一磨六面一划线 /作螺纹孔/漏料孔一镗内孔一铳外形一热处理 —研内孔一成形磨外形万案一:备料一锻造一退火一铣六面一磨六面一划线 /作螺纹孔/漏料孔/穿丝孔一热处理—线切割内外形一研磨内外形 六、论述题（共15分）凸凹模 材料：CrWM n热处理硬度HRC58 — 62方案一:Tin巾maH±0 1如图所示模具结构：1、试述型芯与固定板的装配步骤。
（6分）2、若装配后，在型心端面与型腔处出现间隙△，采用哪些方法可消除?（三种方法9分）答：如图所示模具结构：1、型芯与固定板的装配步骤:首先，装配时在压力机（手搬压力机或油机）上调整好型芯与固定板的垂直度将型芯压入固定板内少许复查垂直度是否符合要求。
当压入1/3时再作一次垂直度检查。
全部压入后，在平面磨床上将型芯的上端面和固定板一起磨平。
2、若装配后，在型芯端面与型腔处出现间隙△，采用以下方法可消除:（1）将凹模表面A修磨△;（2）将型芯固定板表面B修磨△，需要将型芯拆去；（3）将型芯台肩C面修磨△，同时与固定板上表面D合并修磨厶模具制造技术试题（B卷）班级 ______________ ，姓名______________ ，学号_____________一、填空题：（每空1分，共20分）1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件。
2、导柱外圆常用的加工方法有车削、磨削超精加工和研磨加工等。
3、研磨导柱常出现的缺陷是“喇叭口”（孔的尺寸两端大中间小）。
4、模座的加工主要是平面和孔的加工。
为了使加工方便和容易保证加工要求，在个工艺阶段应先加工平面，后加工一孔。
5、锌合金凹模的漏料孔既可采用机械加工方法获得，也可在浇注时使用漏料孔芯浇出。
而漏料孔芯可用耐火砖或红砖制成，也可用型砂制成。
6万能夹具因具有十字滑块，可移动工件的回转中心，因此它能轻易的完成对不同轴线的凸、凹圆弧面的磨削工作。
7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用，对工件进行加工。
常用钼丝作为电极，且接在脉冲电源的正极。
8、模具生产属单件、小批量生产，在装配工艺上多采用修配法和调整装配法来保证装配精度。
二、判断题：（每题2分，共10分）1、挤压法一般用于精度要求较高的中心孔。
（X ）2、铰孔是对淬硬的孔进行精加工的一种方法。
（X ）3、在工艺尺寸链中，间接得到的尺寸称为圭寸闭环。
（V ）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。
（V ）5、成形磨削只能在工具磨床上辅以夹具进行。
（X ）三、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。
此时工序为（A ）A 一个B两个C三个D四个2、下列不属于型腔加工方法的是（B ）A电火花成形B线切割C普通铣削D数控铣削3、下列不属于平面加工方法的是（D ）A 刨削B 磨削C 铣削D 铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra0.8um则加工方案可选（ A ）A 粗车—半精车—粗磨—精磨B 粗车—半精车—精车C 粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（A ）A 机械加工工艺过程卡B 机械加工工艺卡C 机械加工工序卡6、铰孔主要用于加工（ C ）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔D 中小尺寸已淬硬孔7、但电极平动法的特点是（ B ）A 只需工作台平动B 只需一个电极C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔&关于ISO代码中G00的功能说法正确的是（C ）A 是直线插补指令B 是快速移动且加工指令C 是快速移动但不加工指令9、对于非圆型孔的凹模加工，正确的加工方法是：（B ）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（B ）A 可用刨削作粗加工B 淬火后，可用精刨作精加工C 可用成型磨削作精加工四、编程题（每小题10 分共20 分）编制如图所示凸模线切割程序，分别采用ISO 代码和3B 代码，切割起点为O，引入段长度0A=5m m,加工顺序O-A -B - C-D - A - 0,选用钼丝直径为© 0.12 mm,单边放电间隙S =0.01 mm （尖角处不需加过渡圆弧）1、3B格式（1）如图所示，以0点为坐标原点建立坐标系（2）确定补偿距离只=叶S =0.06 mm+0.01mm=0.07mm⑶确定各交点坐标。
作辅助线CE、CF如图所示。
其中，CE=30mm，CF=50mm,则在直角三角形CEF中，EF=40mm。
各交点坐标如下：A（4.93, 0），B（45，0），C（55.，90）D（-5，90）E（25，90）F（25，50）（4）选择切割起点及切割顺序。
切割起点为O点。
切割顺序为：O f A f B f C f D f A f O（5）编写程序G90编程P1G92 X0 Y0G42 D70G01 X45000 Y0G01 X55000 Y90000G02 X-5000 Y90000 I -30000 J -40000G01 X5000 Y0G40G01 X0 Y0M02五、简答题（每题5分共20 分）1、万能夹具有哪几部分组成？万能夹具是成型磨床的主要附件，也可以在平面磨床或万能工具磨床上使用。
它由十字滑块、回转部分、分度部分和工件的装夹部分组成。
2、成型磨削时，工艺尺寸换算的内容是什么? 成型磨削时，工艺尺寸换算的内容是：（1）确定各工艺中心和工艺坐标。
（2）计算各工艺中心的坐标尺寸。
（3）各平面至对应中心的垂直距离。
（4）各平面对所选定坐标轴的倾斜角度。
（5）某些圆弧的圆心角。
3、导柱加工中为什么要研磨中心孔?导柱加工中研磨中心孔目的在于消除中心孔在热处理过程中可能产生的变 形和其它缺陷，使磨削外圆柱面时获得精准定位，以保证外圆柱面的形状精度要 求。
4、编制零件机械加工过程时，确定其加工顺序应遵循哪些原则？答：编制零件机械加工过程时，确定其加工顺序应遵循如下： 1） 零件分段加工时，应遵循“先粗后精”的加工顺序。
2） 先加工基准表面，后加工其它表面。
3） 先加工主要表面，后加工次要表面。
4） 先加工平面，后加工内孔。
六、写下图中所示模具零件的工艺路线：（10分）「// 3C D Oi D5 AIII 11;7OO材料，CrWHn材料：CrWM n 热处理硬度HRC58 — 62 方案一:万案一:备料一锻造一退火一铳六面一磨六面一划线 料孔一热处理一磨六面一坐标磨型孔/作螺纹及销孔一铰挡料销孔一铳型孔 /修漏备料—锻造—退火—铣六面—磨六面—划线/作螺纹孔及销孔/穿丝孔—热处理—磨六面—线切割挡料销孔及型孔—研磨型孔。
