固控设备泥浆净化基本流程
固控设备泥浆净化基本流程
石油钻井平台五级泥浆固控设备能够保证平台在各种情况下，满足泥浆处理的要求。
固控设备净化泥浆作业中主要包括：泥浆循环罐、钻井液振动筛、泥浆清洁器、真空除气器、低速离心机、高速离心机等固控设备。
艾潽机械将为您简述固控设备是如何完成泥浆净化作业的：
自井口返出的带有大量岩销(有害固相)的泥浆，通过井口高架纵横泥浆槽(带有一定坡度)在重力作用下流到第一级净化设备钻井液振动筛的入口，经过振动筛的筛分将较大的有害固相颗粒筛除并排走。
当钻井泥浆出现气侵时，通过钻井液振动筛得到净化的泥浆进入泥浆净化罐的沉砂罐内，利用除气器真空泵的抽吸作用，在真空罐内造成负压，泥浆在大气压的作用下进入除气器内进行分离，分理出的气体排往井架顶部放空，除气后的泥浆在排空腔转子的驱动下排进泥浆净化罐的第二腔中。
在泥浆不含气体的情况下，可以将除气器作为大功率的泥浆搅拌器使用，保持净化罐内的泥浆不沉淀。
通过钻井液振动筛得到净化的泥浆进入泥浆净化罐的沉砂罐内，利用除砂砂泵将泥浆加压进入第二级固控设备泥浆清洁器的除砂器内，利用旋流原理进行再次分离，将分离中点70微米以上的有害固相清除。
除砂后的泥浆经过除砂器的溢流管线排进泥浆净化罐的第三腔中。
根据泥浆净化系统的总体要求，除砂器的处理量达到正常泥浆循环量的125%以上，使得在净化罐内的泥浆能够得到充分的反复净化，减少泥浆的含沙量。
通过除砂器得到净化的泥浆利用除泥砂泵将泥浆加压进入第三级净化设备泥浆清洁器的除泥器内，利用旋流原理进行再次分离，将分离中点36微米以上的有害固相清除。
除泥后的泥浆经过除泥器的溢流管线排进泥浆净化罐的第四腔中。
除砂器和除泥器排出的底流中含有一定的泥浆，二者的底流汇合后进入联合清洁器的振动筛内进行再次筛分，泥浆回收进泥浆罐，砂泥排出。
经过三级净化的泥浆中仍然含有大量的有害固相，当泥浆为非加重状态时，利用两台离心机并联使用，将泥浆中的大于5微米的有害固相进行清除，处理后的泥浆排进泥浆净化罐的第五腔中。
当泥浆为加重状态时，由于钻井液离心机不但会将有害固相清除，还会将泥浆中的加重材料重晶石一并清除，这将会造成泥浆比重很快降低，加重材料大量流失，为了避免加重材料的损失并达到清除有害固相的目的，需要利用两台离心机串联使用，即将中速离心机作为第一级，高速离心机作为第二级。
低速离心机的供液泵自泥浆罐中提出的加重泥浆经过离心机处理，处理后的泥浆进入泥浆净化罐中，排出的底流(含有大量的重晶石)排到中速离心机下部的专用罐内，利用专用的供浆泵将其泵入第二级高速离心机内进行再次分离，分离后含有重晶石的泥浆返回泥浆净化罐内，保持泥浆的性能稳定;分理出的有害固相排出系统之外，达到了净化并保持泥浆性能稳定的目的。
泥浆固控系统的循环改善流程
泥浆固控系统的循环改善流程
泥浆循环流程
泥浆循环流程是泥浆固控系统流程中的基本流程，它的主要作用是通过固控设备的机械分离原理，将钻井液中的有害固相成份去除掉。
井口出来的钻井液通过管线流入分配器，分配器可分别或同时将钻井液输送到2个(或3个)振动筛，经过振动筛处理后进入到沉砂仓，从沉砂仓出来的钻井液经过渡管进入到除砂仓。
除砂泵吸入除砂仓的钻井液，将钻井液通过管线输送至除砂器，除砂器处理后的钻井液经过渡槽进入到除泥仓。
除泥泵吸入除泥仓的钻井液，将钻井液通过管线输送至除泥器，除泥器处理后的钻井液经过渡槽进入到离心仓。
离心机的立式供液泵吸入离心仓的钻井液，将钻井液通过管线输送至离心机，离心机处理后的钻井液经过渡槽进入到储液罐。
钻井泵吸入储液罐的钻井液，通过管线输送至出口。
钻井液加药流程
泥浆加药流程是钻井液固控系统流程中的辅助流程，它的主要作用是通过向钻井液中加入化学处理剂，利用化学沉降的原理，将钻井液中的有害固相成份去除掉；同时还具有改善钻井液性能的作用，可以减少了井下复杂情况的发生，防漏堵漏，提高井壁的稳定性，提高了机械钻速药品混合仓上部安装有加药罐，药品从加药罐经管线进入到药品混合仓，通过搅拌器搅拌混合后，由钻井泵通过吸入管线输送到井口。
也可以由加重泵通过加重吸入管线吸入后，通过泥浆枪管线输送到泥浆罐补给仓中。
泥浆的加重流程
钻井液加重流程是钻井液固控系统流程中的辅助流程，它的主要作用是通过向钻井液中加入重晶石等成份，增加钻井液的密度，保持井壁稳定，以满足钻井作用中对钻井液性能的要求。
加重泵可以通过加重吸入管线直接吸入药品混合仓、加重混合仓、储备仓中的钻井液，经过加重漏斗加重处理后，通过加重排出管线输送到各仓中。
固控系统基础知识
真空除气器具备真空抽吸和形成薄层絮流两种功能，主要通过喷射器或真空泵 从真空罐(室)中抽出气体，使罐内保持真空，以便吸入气侵泥浆，尔后进行除 气。这类除气器通常具有以下设备： 1）喷射器或真空泵：用以保持真空罐适当的真空度，将待处理的泥浆吸入， 并排出分离气； 2）特定的锥形挡板：泥浆流经挡板时扩散成薄膜状，从而易于气体逸出； 3）特定型式的离心泵或喷射泵：将脱气泥浆从真空除气室中排出；
1-泥浆进口；2-泥浆盒；3-筛网； 4-筛除固相颗粒；5-底座 6弹簧；7-筛箱；8-液体和细固 相颗粒
小拓展： 筛网的目数
目数，就是孔数，就是每平方英寸上的孔数目。目数越大，孔径越小。一 般来说，目数×孔径（微米数）＝15000。比如，400目的筛网的孔径 为38微米左右；500目的筛网的孔径是30微米左右。由于存在开孔率的 问题，也就是因为编织网时用的丝的粗细的不同，不同的国家的标准也 不一样，目前存在美国标准、英国标准和日本标准三种，其中英国和美 国的相近，日本的差别较大。我国使用的是美国标准。目数的大小决定了 筛网孔径的大小。而筛网孔径的大小决定了所过筛粉体的最大颗粒Dmax。
3.
除砂器和除泥器
除砂器和除泥器主要由水力旋流器，处理旋流器第六并回收钻 井液的细目振动筛组成。除砂器用来清除30-70μm的固体颗 粒，除泥器用来清楚10-30μm的固体颗粒。为了满足处理全 部钻井液的需求，除砂器和除泥器必须有若干的旋流锥筒组成。 津液压力是0.2-0.4Mpa之间。虚拟器旋流锥筒多，管线长， 进液压力比较大，除砂器锥筒少，管线短，津液压力比较小。
离心机照片
世界著名的固控设备厂商:BRANDT、SWACO、DERRICK 等
国内的固控设备厂商：河北冠能 ，西部石油，西安科迅，中 油固控，华油飞达，艾普固控，TSC等
泥浆净化装置安全操作规程(新编版)
( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改泥浆净化装置安全操作规程(新编版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.泥浆净化装置安全操作规程(新编版)第一节泥浆净化装置一、安装准备1.1设备在地面上安装时应预留出尺寸约3m×4m平整、坚实的地基。
如现场地基松软，则应铺垫枕木。
设备的现场布置应充分考虑设备维修、排浆及除碴铲运问题。
1.2设备安装合格的标准为底座水平方向的倾斜度不超过1%。
1.3有时为了节省机具占用空间，实现泥浆集中制备净化工艺，也可将本装置安放在集装箱式泥浆池上，但必须为设备提供牢固的底部支撑，并为操作者提供可靠的安全保护设施。
二、使用应符合以下要求2.1最初在使用本设备前，必须安排专业人员进行严格的培训，使他们掌握必要的理论知识，学会操作，能及时发现和杜绝安全隐患，确保设备在安全状态下运转。
2.2电动机三角皮带由专人调整。
2.3开机时，由具有丰富经验的电工对电控柜内各电气元件及线路进行检查。
由于运输或长期运行后，很可能造成一些电器元件和接线端子的松动，所以在设备正式启用前或运行一段时间后，必须对整个电气控制部分进行检查，对松动的部分进行紧固。
2.4设备正式启用前，应先不带负荷启动电气控制部分，检测各继电器动作是否正常，空载动作正常后方能带负荷进行调试，并观察电压表和电流表的工作数据正常后，设备才能正式启用。

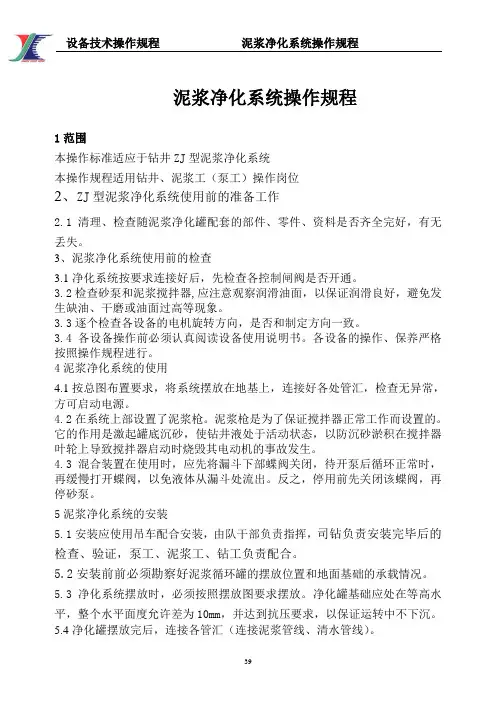

泥浆净化系统操作规程
泥浆净化系统操作规程1范围本操作标准适应于钻井ZJ型泥浆净化系统本操作规程适用钻井、泥浆工（泵工）操作岗位2、ZJ型泥浆净化系统使用前的准备工作2.1清理、检查随泥浆净化罐配套的部件、零件、资料是否齐全完好，有无丢失。
3、泥浆净化系统使用前的检查3.1净化系统按要求连接好后，先检查各控制闸阀是否开通。
3.2检查砂泵和泥浆搅拌器,应注意观察润滑油面，以保证润滑良好，避免发生缺油、干磨或油面过高等现象。
3.3逐个检查各设备的电机旋转方向，是否和制定方向一致。
3.4各设备操作前必须认真阅读设备使用说明书。
各设备的操作、保养严格按照操作规程进行。
4泥浆净化系统的使用4.1按总图布置要求，将系统摆放在地基上，连接好各处管汇，检查无异常，方可启动电源。
4.2在系统上部设置了泥浆枪。
泥浆枪是为了保证搅拌器正常工作而设置的。
它的作用是激起罐底沉砂，使钻井液处于活动状态，以防沉砂淤积在搅拌器叶轮上导致搅拌器启动时烧毁其电动机的事故发生。
4.3混合装置在使用时，应先将漏斗下部蝶阀关闭，待开泵后循环正常时，再缓慢打开蝶阀，以免液体从漏斗处流出。
反之，停用前先关闭该蝶阀，再停砂泵。
5泥浆净化系统的安装5.1安装应使用吊车配合安装，由队干部负责指挥，司钻负责安装完毕后的检查、验证，泵工、泥浆工、钻工负责配合。
5.2安装前前必须勘察好泥浆循环罐的摆放位置和地面基础的承载情况。
5.3净化系统摆放时，必须按照摆放图要求摆放。
净化罐基础应处在等高水平，整个水平面度允许差为10mm，并达到抗压要求，以保证运转中不下沉。
5.4净化罐摆放完后，连接各管汇（连接泥浆管线、清水管线）。
5.5连接罐与罐之间的连通管、泥浆渡槽。
将各气胎由壬充气至0.4—0.6MPa，保证连通管、泥浆渡槽密封、不漏。
5.6管线连接好后，座罐面设备（即双联振动筛、除砂除泥一体化、离心机等）。
5.7连接除砂除泥一体化。
检查连接管线有无泄露。
5.8安装罐面防护拦、过桥走道。
泥浆净化装置安全操作规程
泥浆净化装置安全操作规程泥浆净化装置是一种重要的油田钻探设备，用于处理钻井液中的污染物，以保护环境和提高钻井效率。
在使用泥浆净化装置时，必须严格遵守安全操作规程，确保设备安全、有效地运行，同时保证工作人员的人身安全。
以下是泥浆净化装置安全操作规程的详细介绍：1、操作前的准备在使用泥浆净化装置前，必须进行全面的检查和设备维护，确保设备处于良好的工作状态，并提供足够的供电、燃油和水源。
检查包括液位检查、风机运转状态检查、滤网检查、电路跟踪等。
如果发现设备存在故障或异常，必须立即停止使用并进行维护。
2、设备操作(1)严格按照操作步骤进行操作，不要擅自改变或省略操作步骤；(2)在工作过程中，保持设备的稳定，不要在不稳定的地方安装和使用设备；(3)工作时必须密切观察设备运行状态，并注意设备是否存在异常状况。
3、管理设备(1)设备必须经过严格的管理，对于设备进行紧密的检查，以保证设备的安全、正常运转；(2)设备必须经常清洗和消毒；需要实时检查设备的滤网状态，及时进行清理，保障设备正常工作；(3)设备必须定期维护，以保证工作正常。
4、保证用电安全为了保障设备顺利及得以正常工作，用电安全必须得到有效保障。
在使用设备时，一定要注意用电的安全，防止用电触电事故的发生。
5、防爆操作在设备操作过程中，一定要注意防爆操作，需要确定设备处于无信号无电源的状况下，以确保设备能顺利启动并运行。
同时，在使用设备时，必须注意设备的安全，以免由于设备异常而引发爆炸事故。
6、防火安全设备的防火安全是非常重要的一件事，必须遵循安全操作规程，以保障设备的安全、正常的工作。
同时必须制定良好的防火措施，对于设备进行防火检测和消防防护，确保设备及设备周围的安全。
7、环境保护在使用泥浆净化设备时，一定要保障环境，避免在设备的操作过程中，造成环境污染和空气污染。
在设备的使用过程中，需要注意各种污染物对环境的影响，从而遵循环保法律法规，做出合适的环保措施。
固控设备基本流程
固控设备基本流程
艾潽机械
泥浆固控设备就是对泥浆中的有害固相颗粒进行控制，通过科学地布置固控设备，形成合理、高效的钻井液固控流程可以清除泥浆中的有害固相，保留有用固相，满足钻井工艺对泥浆性能的要求。
新型泥浆固控设备采用五级固控，固相控制流程如下。
(1)一级固控设备—去除大颗拉。
经井底循环返回的钻井掖中含有较大的钻屑，钻并液经井口至1#罐的连接管进入泥浆振动筛，通过泥浆振动筛将钻井掖中粒度大于74μm的钻屑颗粒筛分出来，完成一级固相控制。
(2)二级固控设备—清除气体。
真空除气器是用于去除在钻井过程中侵入钻井掖的气体的专用泥浆处理设备，它能够迅速、有效地清除泥浆中所含的气体(包括空气),除气器对于恢复泥浆密度，防止潜在井喷、井塌危险的发生其有重要作用。
(2)三级固控设备—去除较大颗粒。
经过泥浆振动筛处理后的泥浆进入到除砂器中.除砂器将泥浆较大的砂粒(粒度44μm—74μm)分离出来，完成除砂过程，即为二级固控。
(3)四级固控设备—去除小颗粒。
经过除砂器处理后的泥浆进入到除泥器中，除泥器将泥浆小的砂拉(较度8μm—44μm)分离出来.完成除泥过程.即为四级泥浆固控。
(4)五级固控设备—去除较小颗拉。
经过除泥器处理后的泥浆进入到卧式螺旋离心机中，卧式螺旋离心机将泥浆较小的砂拉(粒度2μm一8μm)分离出来，完成离心过程，即为五级固相控制。
五级固控设备全部采用主要用干复杂井况和要求较高的井况，在实际位用过程中，可以跟据钻井作业的需要，采用其中的一级成几级泥浆固控流程。
经过艾潽机械生产的五级泥浆固控后的泥浆固相含量，可以完全达到国内钻井作业对泥浆质量的要求。
泥浆净化装置安全操作规程
泥浆净化装置安全操作规程
泥浆净化装置是重要的固控设备，为了保障人身安全和设备的稳定性，必须严格执行安全操作规程。
以下为泥浆净化装置的安全操作规程：
一、前期准备
1、操作人员应参加有关的安全培训和岗前培训，具备基本的操作技能和安全知识。
2、检查泥浆净化装置及管路的状况，确保设备和设施无安全隐患。
3、盘点并检查所需的工具、备品备件、安全装备和应急设施齐备。
4、在使用前应检查设备是否处于正常工作状态，包括电气设备等。
二、操作流程
1、开始工作前，操作人员必须戴上相关的防护设备，包括安全帽、防护眼镜、防护手套等。
2、操作人员必须配备电筒等照明设备，保证作业场所明亮并有良好的视线。
3、在操作中将注意力集中，不随意走动和聊天，特别是在对泥浆处理时，不可将肢体伸入处理系统，以避免发生危险。
4、操作人员必须了解所使用的设备和药剂的特点和性能，明确操作的具体细节和流程。
5、必须规范化地操控泥浆净化装置，不得超负荷运转，以保证设备的稳定性和安全性。
6、必须经常检查设备的运行情况，如有发现异常或故障，应及时停机进行检修或更换。
7、在操作时必须注意防火、防爆，并掌握应急处理的技能和流程。
三、操作结束后
1、操作人员必须按规定关闭设备并切断电源。
2、清理作业现场，整理工具和备件，将设备归位，保持场地的整洁有序。
3、检查设备和管路的状况，排除可能存在的安全隐患，进行必要的维修和保养工作。
4、做好设备的保管和管理，制定完善的管理制度和台帐记录。
以上即是泥浆净化装置的安全操作规程，希望广大操作人员深刻领会并认真执行。
泥浆净化装置安全操作规程范本
泥浆净化装置安全操作规程范本第一章总则第一条为了保障泥浆净化装置的安全运行，防止事故发生，提高工作效率，制定本规程。
第二条泥浆净化装置是用于处理钻井过程中产生的废弃泥浆，将其中的固体废弃物和杂质分离出来，使其能够继续循环使用的设备。
第三条泥浆净化装置的操作人员应具备相关的职业资质，并严格按照本规程进行操作。
第四条泥浆净化装置的操作人员应遵守国家有关法律法规，遵循安全生产的要求，严禁违章操作。
第五条泥浆净化装置的操作前，必须进行检查，确保设备完好，符合操作要求第二章操作规范第六条操作人员必须佩戴个人防护装备，包括头盔、防滑鞋、防护眼镜等。
第七条操作人员应熟悉泥浆净化装置的工作原理、设备构造和使用方法，了解设备性能及运行要求。
第八条操作人员应熟悉泥浆净化装置的常见故障及排除方法，遇到故障能够及时处理。
第九条操作人员在操作前，必须对设备进行检查，确保各部件完好，并调试设备，使其运行良好。
第十条操作人员应按照规定的工艺流程进行操作，不得随意更改操作方法。
第十一条操作人员应注意设备运行状态，如发现异常情况，应及时报告相关负责人。
第十二条操作人员在操作过程中，应注意设备的润滑和冷却情况，确保设备正常工作。
第十三条操作人员离开岗位时，必须关闭设备电源，做好设备的安全防护措施。
第三章安全防护第十四条操作人员应定期接受安全培训，提高安全意识和应急处置能力。
第十五条泥浆净化装置的设备维护及检修人员应定期对设备进行检查和维护保养，确保设备的正常运行。
第十六条泥浆净化装置的设备应定期进行安全检查，发现隐患及时进行修理或更换。
第十七条泥浆净化装置的设备出现故障时，应停止运行，及时向上级报告，并由专业人员进行维修。
第十八条严禁在泥浆净化装置周围堆放易燃、易爆物品，以免引发火灾事故。
第十九条操作人员必须保持机器周围的通道畅通，以便紧急情况下能够及时疏散。
第四章火灾防护第二十条泥浆净化装置的操作人员必须了解灭火器的使用方法，并定期检查灭火器的有效性。
泥浆固化设备操作规程
泥浆固化设备操作规程泥浆固化设备操作规程一、设备概述泥浆固化设备是一种用于处理废泥浆的设备，通过对泥浆进行固化处理，将其转化为固体物质，使其易于处理和处置。
设备主要包括搅拌器、固化剂添加系统、加热系统等组成。
二、设备操作要求1. 设备操作人员必须经过专门的培训，具备相关的操作技能和安全意识。
2. 操作人员必须熟悉设备的结构和工作原理，确保能够正确操作设备并及时处理出现的故障。
3. 严格遵守设备操作流程，按照规定的步骤进行操作。
4. 在操作设备前，必须进行检查，确保各个部位的设备都正常运转，并确保设备的工作环境清洁整齐。
5. 操作人员必须穿戴好防护装备，包括手套、口罩、护目镜等，以保护自身安全。
6. 在操作设备时，操作人员必须保持警觉，严禁在操作过程中进行无关的交谈或进行其他的分散注意力的行为。
7. 严禁在设备运行状态下打开设备的任何保护装置或进行维修保养工作。
8. 在设备停止运行后，必须及时关闭设备的电源，确保设备的安全。
9. 在设备运行过程中，如发现任何异常情况，操作人员必须立即停止设备，并及时报告相关人员处理。
三、设备操作步骤1. 启动设备前，首先要检查设备的工作环境和设备本身是否存在异常情况，确保设备可以安全运行。
2. 打开设备的电源开关，确保设备正常供电。
3. 检查设备的各个部位是否正常运转，包括搅拌器、固化剂添加系统、加热系统等。
4. 根据泥浆固化的要求，设定好设备的工作参数，如搅拌轮速度、固化剂添加比例等。
5. 将待处理的泥浆倒入设备的储存槽中。
6. 打开搅拌器和固化剂添加系统，设备开始运行。
7. 在设备运行过程中，根据需要可以适当调整搅拌轮的转速和固化剂的添加比例，以达到最佳的固化效果。
8. 当处理完成后，关闭搅拌器和固化剂添加系统，停止设备的运行。
9. 清理设备，将设备内部的固化物清除干净，确保设备的清洁和下一次使用。
10. 关闭设备的电源，确保设备的安全。
四、设备维护保养1. 定期检查设备的各个部位，包括搅拌器、固化剂添加系统、加热系统等，确保其正常运转。
泥浆净化装置安全操作规程
泥浆净化装置安全操作规程泥浆净化装置是石油钻井中不可缺少的设备之一，对于保障作业安全、提高钻井效率具有重要意义。
为了确保泥浆净化装置的安全操作，制定一套完善的安全操作规程是十分必要的。
以下是关于泥浆净化装置的安全操作规程的内容，共计1200字左右。
一、泥浆净化装置的概述与构成1.泥浆净化装置是用于钻井过程中的泥浆处理和固液分离的设备。
其主要构成有泥浆箱、除砂器、除气器、除固体控制器、离心机、搅拌器等。
1.操作人员必须经过严格的培训，熟悉各项操作规程和设备的使用说明书，确保操作正确、安全。
2.在操作泥浆净化装置前，务必对设备进行仔细检查和维护，确保各项设备完好无损。
3.操作前，必须进行设备的预热和预处理，以确保泥浆净化装置的正常运行。
4.操作人员必须穿戴符合规定的工作服和个人防护装备，如安全帽、防护眼镜、耳塞等。
5.必须确保泥浆净化装置的相关管道、连接件和阀门等处于正常工作状态。
操作人员在操作过程中必须注意观察并及时发现异常情况。
6.在进行维护和检修时，必须首先切断电源，并做好设备安全防护措施。
在对设备进行维护作业时，禁止随意操作设备按钮，以免引发意外。
7.禁止使用有损伤或老化的电缆、插头等设备配件。
8.禁止将脏泥浆或有害物质排放到环境中，必须按照当地相关环保法规进行储存和处理。
9.在使用泥浆净化装置进行作业时，应监控泥浆的性能指标，如密度、黏度等，确保满足钻井工艺的要求。
10.在离心机运转过程中，禁止触摸运转部件，以免造成意外伤害。
并定期对离心机进行检查和维护，确保设备的正常运行。
11.当发生设备故障或异常情况时，应立即停机检修，并及时向上级报告，待故障排除后方可继续作业。
12.在进行清理和维护作业时，必须先切断电源，并将动力装置关机，以确保作业的安全性。
在作业完成后，应及时清理作业现场，并恢复设备的正常运行状态。
13.操作人员必须随时保持清醒的头脑，集中精力进行作业，禁止酒后操作。
14.在操作过程中，如果发现设备有热量较大或冒烟、冒火现象，应立即停机，并采取相应的灭火措施。
