频谱分析仪应用解惑之噪声

合集下载

频谱仪测噪声系数测试方法

频谱仪测噪声系数测试方法

频谱仪测噪声系数测试方法噪声系数是指在信号传输过程中,信号与噪声的比值,是评估通信系统性能的重要指标之一。

因此,测量噪声系数在通信系统设计和优化中具有重要意义。

本文将介绍一种基于频谱仪的噪声系数测试方法。

一、噪声系数的定义噪声系数是衡量信号传输中信噪比的一种指标,通常用dB表示。

它是指在信号传输过程中,输入端信噪比与输出端信噪比之比,即: Nf = (SNRin / SNRout)dB其中,SNRin是输入信号的信噪比,SNRout是输出信号的信噪比。

噪声系数是一个无单位的数值,它越小,表示信噪比损失越小,系统性能越好。

二、频谱仪测噪声系数的原理频谱仪是一种用于测量信号频谱特性的仪器,它可以将信号分解成频率分量,并显示在频谱图上。

在信号传输过程中,噪声会在各个频率分量上产生,因此通过频谱仪可以直接测量出信号的噪声功率谱密度。

在此基础上,可以计算出输入信噪比和输出信噪比,进而计算出噪声系数。

三、频谱仪测噪声系数的步骤1. 连接设备将频谱仪和被测系统连接,确保信号传输通畅。

频谱仪应该与被测系统在同一电源下,以避免地线干扰。

2. 设置频谱仪参数根据被测系统的信号特性,设置频谱仪的参数。

包括中心频率、带宽、分辨率带宽、平均次数等。

3. 测量被测系统的噪声功率谱密度在频谱仪上选择“功率谱密度”模式,启动测量。

记录下被测系统的噪声功率谱密度。

4. 测量输入信噪比在频谱仪上选择“单次扫描”模式,启动测量。

记录下输入信号的功率和噪声功率谱密度,计算输入信噪比。

5. 测量输出信噪比在频谱仪上选择“单次扫描”模式,启动测量。

记录下输出信号的功率和噪声功率谱密度,计算输出信噪比。

6. 计算噪声系数根据输入信噪比和输出信噪比,计算噪声系数。

公式如下:Nf = (SNRin / SNRout)dB四、注意事项1. 频谱仪的选择应根据被测系统的信号特性和测试需求来确定。

2. 在测量过程中,应注意防止干扰和误差的产生。

如地线干扰、环境噪声等。

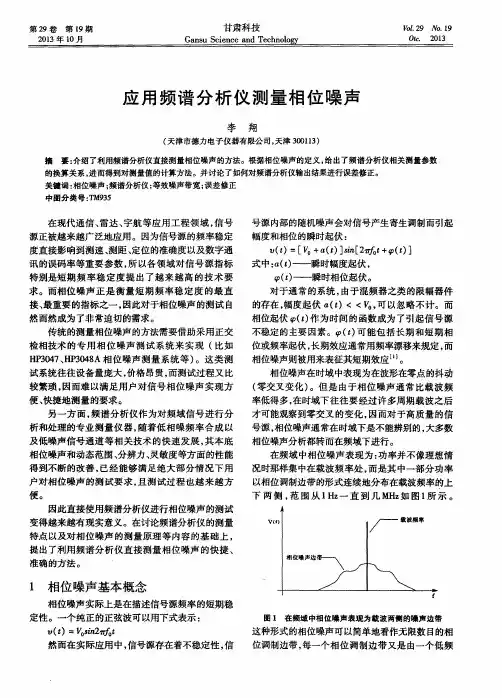

应用频谱分析仪测量相位噪声

应用频谱分析仪测量相位噪声

) 定义为 : 偏离载波一定频率 ( ) 处, 在1 H z
带宽 内的相位调制边带功率 ( P S S B ) 与总的载波信 号功率( P C ) 的 比值 :
3 用频谱分析仪测量相位噪声
3 . 1 频谱 分 析仪
£ ) = 竖 查麈
P ( 1 n z )
Pc

频谱分析仪一般采用超外差式 的实现模式如图 2 所示 , 射频输 入信号 ( 载波 ) F i n进入频谱 分析仪 后, 经过对镜像起抑制作用 的低通滤波器后 与高纯 度的合成本振 F L O进行混频 , 得到适合进行处理的 中频信号 F I F , 中频信号经过增益调理 、 分辨率带宽 滤波、 包络检波 和视频滤波输出, 经取样后进入模数
较繁琐 , 因而难 以满足用户对信 号相位噪声实 现方 便、 快捷地测量的要求 。
另一方面 , 频谱分析仪作 为对频域信号进行 分 析和处理的专业测量仪器 , 随着低相噪频率合成 以 及低噪声信号通道 等相关技术 的快速发展 , 其本底 相位噪声 和动态范 围、 分辨力、 灵敏度等方面的性能 得到不断的改善 , 已经能够满足绝 大部分情况下 用 户对相位噪声的测 试要求 , 且测 试过程也越来越 方 便。
号源内部的随机噪声会对信号产生寄生调制而引起 幅 度和相 位 的瞬时 起伏 :
t , ( t ) =[ + 0 ( t ) ] s i n E 2 c r f o t + ( f ) ] 式中: 口 ( t ) ——瞬时幅度起伏 ,
( t ) ——瞬时相位起伏 。 对于通常的系统 , 由于混频器 之类的限幅器件
( t )=V o s i n 2 c r f o t
图 1 在 频域 中相 位噪声表现为载波两侧的噪声边带

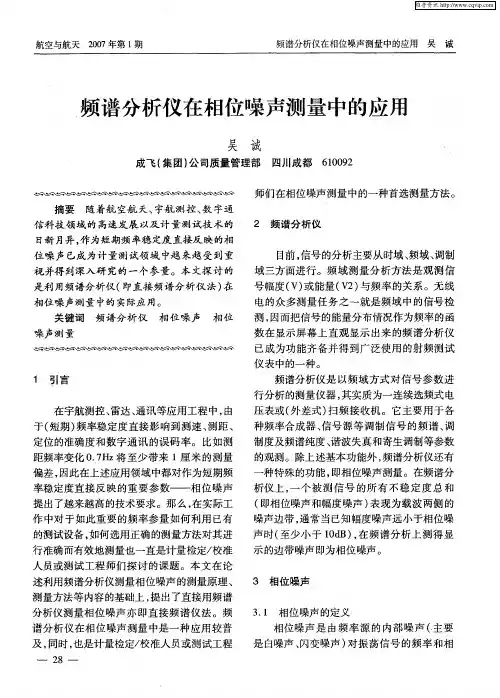

频谱分析仪在相位噪声测量中的应用

频谱分析仪在相位噪声测量中的应用
的观测 。除上 述基 本功 能外 , 频谱 分析 仪还有

在宇航 测控 、 雷达 、 通讯 等应 用工程 中 , 由 于( 短期 ) 频率稳 定 度直 接 影 响到 测速 、 距 、 测
定位的准确度和数字通讯的误码率。比如测 距频率 变化 07 z 至少 带 来 1厘 米 的 测量 .H 将
目 , 前 信号的分析主要从时域、 频域、 调制 域三方面进行。频域 测量分析方法是观测信 号 幅度 ( 或 能量 ( 2 与 频 率 的关 系 。无线 V) V )
电的众多测量任务之一就是频域 中的信号检
测, 因而把 信号 的能 量分布 情况 作为 频率 的函
视并得到深入研 究的一个参量。本文探讨 的
示 的边带 噪声 即为相 位 噪声 。
3 相位 噪声
测量方法等内容的基础上 , 提出了直接用频谱 分析 仪测 量相 位 噪声 亦 即直 接 频谱 仪法 。频 谱分析仪在相位噪声测量中是一种应用较普 及, 同时 , 也是计 量检定/ 校准 人员 或测 试工 程

3 1 相 位 噪声 的定义 .
率谱密度 ) 与载波功率 的比值 , 用£ () f表示 ,
单位为 d c H . B/ z。其表达式可 由式 ( ) 1 表示 。
Pc
析仪上直接显示单边带相位噪声£ () f的测量
值, 而且还可 以 同时准确 地显示其 他离散 信 号, 尤其是在微 米、 毫米波段 更具有 简单、 灵 活、 易用的特点 , 因而在实际测试 中得到 了广 泛应用。其基本测量原理框 图如 图 2 a b . 、 所
是 利 用频谱分 析仪 ( 即直接 频谱 分 析仪 法 ) 在
相位噪声测量中的实际应用。 关 键词 频谱 分 析仪 相 位 噪 声 相 位

噪音的解析方法

噪音的解析方法

噪音的解析方法噪音是指无序的、不规则的声响,通常对人类的生活和工作产生负面影响。

噪音可以来自各种来源,如交通、工厂、社区活动等,它会影响人们的健康、工作效率和生活质量。

解析噪音并采取相应的措施对于减少噪音污染、改善环境品质至关重要。

下面将介绍一些解析噪音的方法。

噪音解析的方法之一是通过噪音检测仪器进行测量。

噪音检测仪器可以有效检测和记录噪音的强度、频率和持续时间,进而提供定量的数据。

这些数据可以帮助决策者了解噪音的来源和程度,从而制定相应的对策来减少噪音污染。

利用声音频谱分析技术也是解析噪音的重要方法。

声音频谱分析是通过将声音信号转换成频谱图,在频域上展现声音的频率成分分布情况。

通过频谱分析,可以清晰地识别出不同频率区间的噪音成分,以及它们在总体声音中的贡献比例。

这有助于准确定位噪音的来源和特征,为采取有效的噪音控制措施提供科学依据。

主观评价法也是解析噪音的方法之一。

利用主观评价法,可以通过人们的主观感受和反馈来了解噪音对人们生活和工作的影响程度。

通常采用调查问卷、听觉评价和专家评价等方式来获取被试者对于噪音的感知和评价,从而更全面地了解噪音对人们的影响,并据此对噪音进行解析和评估。

现代科技的发展也为解析噪音提供了新思路。

利用人工智能技术可以开发智能噪音识别系统,通过机器学习算法对不同种类的噪音进行自动分类和识别。

这种技术的应用大大提高了噪音解析的效率和准确性,为噪音控制和管理提供了更科学的手段。

解析噪音的方法包括噪音检测仪器的测量、声音频谱分析技术、主观评价法和现代科技的应用。

通过这些方法的综合运用,可以全面深入地了解噪音的来源、特征和影响,为制定合理的噪音控制措施提供科学依据。

希望人们可以加大对噪音解析方法的研究和应用,共同为减少噪音污染、改善环境质量做出努力。

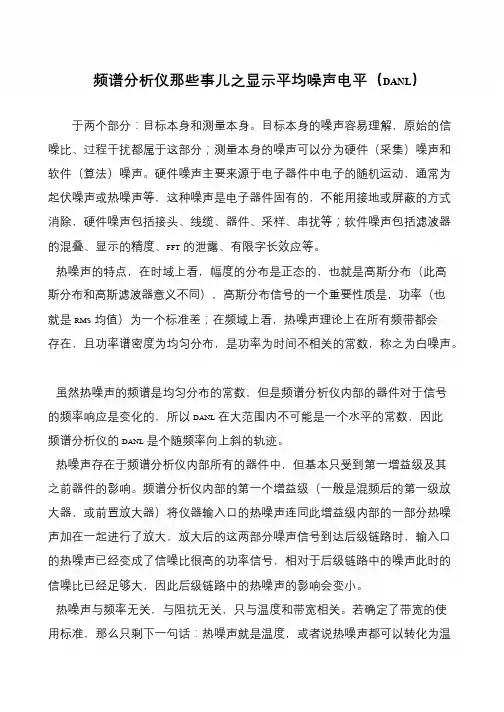

频谱分析仪那些事儿之显示平均噪声电平(DANL)

频谱分析仪那些事儿之显示平均噪声电平(DANL)

频谱分析仪那些事儿之显示平均噪声电平(DANL)
于两个部分:目标本身和测量本身。

目标本身的噪声容易理解,原始的信噪比、过程干扰都属于这部分;测量本身的噪声可以分为硬件(采集)噪声和软件(算法)噪声。

硬件噪声主要来源于电子器件中电子的随机运动,通常为起伏噪声或热噪声等,这种噪声是电子器件固有的,不能用接地或屏蔽的方式消除,硬件噪声包括接头、线缆、器件、采样、串扰等;软件噪声包括滤波器的混叠、显示的精度、FFT的泄露、有限字长效应等。

热噪声的特点,在时域上看,幅度的分布是正态的,也就是高斯分布(此高斯分布和高斯滤波器意义不同),高斯分布信号的一个重要性质是,功率(也
就是RMS均值)为一个标准差;在频域上看,热噪声理论上在所有频带都会
存在,且功率谱密度为均匀分布,是功率为时间不相关的常数,称之为白噪声。

虽然热噪声的频谱是均匀分布的常数,但是频谱分析仪内部的器件对于信号的频率响应是变化的,所以DANL在大范围内不可能是一个水平的常数,因此频谱分析仪的DANL是个随频率向上斜的轨迹。

热噪声存在于频谱分析仪内部所有的器件中,但基本只受到第一增益级及其之前器件的影响。

频谱分析仪内部的第一个增益级(一般是混频后的第一级放大器,或前置放大器)将仪器输入口的热噪声连同此增益级内部的一部分热噪声加在一起进行了放大,放大后的这两部分噪声信号到达后级链路时,输入口的热噪声已经变成了信噪比很高的功率信号,相对于后级链路中的噪声此时的信噪比已经足够大,因此后级链路中的热噪声的影响会变小。

热噪声与频率无关,与阻抗无关,只与温度和带宽相关。

若确定了带宽的使用标准,那么只剩下一句话:热噪声就是温度,或者说热噪声都可以转化为温。

噪声测量原理

噪声测量原理

噪声测量原理
噪声测量原理是通过对环境中的噪声进行定性或定量检测,以评估噪声对人体健康和环境影响的程度。

测量噪声主要涉及以下几个方面的原理:
1. 声压级(Sound Pressure Level, SPL)测量原理:声压级是描述噪声强度的物理量,通常以分贝(dB)为单位。

测量时使用声压级计来定量测量并记录噪声的声压级。

声压级计使用一个标准声压微型传感器来捕捉噪声信号,然后将其转换为电信号进行处理和测量。

2. 频谱分析原理:噪声的频谱特性可以揭示其频率成分和能量分布。

频谱分析可以通过傅里叶变换将时域的噪声信号转换为频域信号,以了解噪声的频率特性。

常用的频谱分析仪或声级计上可以直接显示噪声的频谱图。

3. 声学参数测量原理:噪声测量中涉及一些常用的声学参数,如A权声级(dBA)、频率权重曲线等。

A权声级是经过A 频率权重滤波处理后的声压级,用于模拟人耳对噪声的响应特性。

测量时使用A频率权重滤波器对噪声信号进行处理,并将其转换为A权声级。

4. 时间和空间域的测量原理:噪声的分布通常是随时间和空间变化的,因此在噪声测量中要考虑到时间和空间域的特性。

常用的时间域参数有峰值级、等效连续声级等;空间域的噪声分布可以通过声场扫描或采样方法来测量。

综上所述,噪声测量原理涉及声压级测量、频谱分析、声学参数测量以及时间和空间域的测量等方面,通过这些原理可以全面了解噪声的特性和影响。

频谱仪噪声系数计算

频谱仪噪声系数计算

频谱仪噪声系数计算
频谱仪噪声系数计算是一项重要的技术,用于评估仪器的性能和精度。

在频谱分析中,噪声是一个重要的因素,它会影响信号的质量和可靠性。

因此,计算频谱仪的噪声系数是非常必要的。

噪声系数是指在输入信号功率恒定的情况下,输出信号与输入信号之比的平方根。

它通常用dB表示,其公式为:
N = 10 log10 (Sout / Sin)
其中,N为噪声系数,Sout为输出信号功率,Sin为输入信号
功率。

在计算噪声系数时,需要注意以下几点:
1. 输入信号的功率应该足够大,以保证输出信号的质量和稳定性。

2. 需要进行多次测量,并取平均值,以提高计算结果的准确性。

3. 在进行测量时,需要注意避免干扰源和噪声源的影响,以保证测量结果的可靠性。

4. 在计算结果时,需要考虑仪器本身的噪声,并进行相应的修正。

在实际应用中,噪声系数的计算对于频谱仪的性能评估和优化具有重要意义。

通过对噪声系数的测量和分析,可以了解仪器的噪声水平和灵敏度,进而优化频谱仪的设计和使用。

总之,频谱仪噪声系数计算是一项非常重要的技术,在应用中具有广泛的应用价值。

通过合理的测量和分析,可以提高频谱仪的性能和精度,进而为相关领域的研究和应用提供更加可靠和有效的工具和方法。

频谱仪噪声系数计算公式

频谱仪噪声系数计算公式

频谱仪噪声系数计算公式引言频谱仪是一种用于测量信号频谱分布的仪器,广泛应用于无线通信、无线电广播等领域。

在频谱仪测量中,噪声系数(No is eF ig ur e)是一个重要的性能参数,它描述了频谱仪在信号频谱测量中引入的额外噪声和信噪比的下降。

本文将介绍频谱仪噪声系数的定义、计算公式以及其在实际应用中的意义。

什么是噪声系数噪声系数是衡量一个设备如何将输入信号的噪声传递到输出信号的一个指标。

在频谱仪的测量过程中,由于各种噪声源的存在,会引入额外的噪声到原始信号中,从而导致信噪比的下降。

噪声系数描述了这种信噪比下降的程度。

通常以分贝(d B)为单位表示,噪声系数越小,表示设备的性能越好。

噪声系数的计算公式频谱仪的噪声系数基本上由两个因素决定:输入和输出的信噪比。

如果设输入信噪比为SN R in,输出信噪比为S NR ou t,则噪声系数(N F)可以通过以下公式来计算:```N F=S NR ou t-SN Ri n```其中,S NR in和S NRo u t均以分贝(dB)表示。

噪声系数的意义噪声系数是频谱仪在信号频谱测量中的一个重要指标,它对测量结果的准确性和可靠性有着直接的影响。

较低的噪声系数表示频谱仪在测量过程中引入的额外噪声较少,能够更精确地测量信号的功率分布。

因此,较低的噪声系数意味着更高的测量精度和可靠性。

另外,噪声系数还与频谱仪的灵敏度和动态范围有关。

较低的噪声系数使得频谱仪能够测量较小的信号,提高了仪器的灵敏度。

同时,较低的噪声系数也扩大了频谱仪的动态范围,使其能够处理更高功率的信号,提高了测量的可靠性。

判断噪声系数的影响因素在实际应用中,噪声系数的大小可以通过以下因素进行判断:前端增益前端增益越大,输入信号在经过频谱仪之前被放大的程度越高,噪声也会相应增加。

因此,前端增益与噪声系数呈正相关关系。

加法噪声频谱仪本身的电路噪声也会被放大并叠加到输出信号中,从而增加了输出信号的噪声。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图 2 热噪声的幅度遵循高斯分布 在频域上看,热噪声理论上在所有频带都会存在,且功率谱密度为均匀分布,是功率为时间不相关的 常数,称之为白噪声,如图 3 所示。实际情况下通常是带宽有限的,不考虑带外的话在应用的整个频带内 为常数,同样称之为白噪声。
图 3 热噪声的功率谱是常数 所以热噪声是高斯白噪声。——请不要将高斯和白噪声这两点混淆。 细心的同学可能会问,为什么频谱分析仪的 DANL 是个随频率向上斜的?噪声的频谱不是不随频率变 化吗? 热噪声的频谱是均匀分布的常数,但是频谱分析仪内部的器件对于信号的频率响应是变化的,所以 DANL 在大范围内不可能是一个水平的常数。 既然热噪声存在于频谱分析仪内部所有的器件中,那么输入端口的热噪声最终穿越重重险阻显示出来, 沿途要受到多大的影响? 答案是基本只受到第一增益级及其之前器件的影响。 频谱分析仪内部的第一个增益级(一般是混频后的第一级放大器,或前置放大器)将仪器输入口的热 噪声连同此增益级内部的一部分热噪声加在一起进行了放大, 放大后的这两部分噪声信号到达后级链路时, 输入口的热噪声已经变成了信噪比很高的功率信号,相对于后级链路中的噪声此时的信噪比已经足够大, 因此后级链路中的热噪声的影响会变小。 可以得出结论,第一增益级的放大倍数越多,增益级本身的热噪声被同时放大的比例越小,频谱分析
仪后级链路就对输入热噪声影响的越小,则 DANL 就会越接近输入端的热噪声。如图 4 所示一个噪声级联 网络,第一增益级对整个系统的噪声水平影响最大。同样,若是链路中存在衰减器,则热噪声无法被衰减, 仍然保持原有电平,这时后级链路的噪声就会对其产生显著的影响。专业同学会看出,本段是在解释噪声 系数(NF,Noise Factor) 。
图 9 DANL 在三不同平均方式下的测量功率 以上我们介绍了频谱分析仪 DANL 的影响因素以及提高灵敏度的几种方法,所谓有无相生,提高灵敏 度的代价是:
系统固有噪声系数越低越好,但低噪声系数的器件成本高; 前置放大器可以降低系统噪声系数,但是也大大降低了幅度动态范围,限制了对大信号的测量,要防 止系统过载; 衰减器的 0dB 输入衰减会使频谱分析仪的前端失去部分保护,增加输入驻波比,降低测量精度,也可 能带来失真,降低了动态范围; 较小的 RBW 会降低噪声带宽,但会以平方倍率大大增加测量的时间; 使用对数功率平均方式,虽然降低了 2.5dB 的 DANL,但这种情况下测量噪声功率需要手动补偿这 2.5dB。 最后要再次提到信噪比。前文提到频谱分析仪最终显示的所有信号都是输入端信号叠加内部噪声的结 果。当输入信号很大时,内部噪声没有明显的影响;但如果输入端信号很小,输入信噪比很差,则测量误 差不可忽略。例如当输入信号与 DANL 同样大小的信号,也就是信噪比为 1 时,将会显示出一个比 DANL 高 3dB 的测量结果。要想使测量误差在 1dB 以内,信噪比至少要达到 10dB 以上,所以 DANL 反映了频谱 分析仪的灵敏度,但是不能代表其准确测量信号的能力。 本文从比较杂乱的角度阐述了噪声在频谱分析仪中的各种影响及其应对措施,但是只要掌握热噪声的 来源及其性质,其在频谱分析仪中的作用是可以逐步梳理出来的。作为噪声的一个对立面,失真其实也是 无处不在,这一对矛盾体如何作用,请看后文《频谱分析仪应用解惑之动态范围》
图 4 级联的噪声网络 噪声系数代表了系统对信噪比的恶化程度,噪声系数越小,噪声就会越真实地显示在测量结果中。回 到前一个问题,由于噪声系数是随频率变化的,所以 DANL 也是随频率变化的。 如何确定热噪声的功率?下面直接给出热噪声功率的计算公式,不要问我从哪里来~ P noise(Watt)= kTB k 为波尔兹曼常数(1.38×10e-23 J/K) ;T 为绝对温度开尔文(K) ,0k = -273.15℃;B 为测量系统的 频带宽度(Hz) ,单位是 Watt。 从这个公式中得到的结论是:热噪声与频率无关,与阻抗无关,只与温度和带宽相关。 若确定了带宽的使用标准,那么只剩下一句话:热噪声就是温度。或者说,热噪声都可以转化为温度。 只有在绝对零度 0K 时,电子停止振荡,才会没有热噪声。在室温(27℃,约 290K)时,我们将频谱分析 仪输入端的 50 欧姆匹配负载看做一个 290K 的热噪声源,这个噪声功率为 P noise = 10 log(kTB)=10log(1.38×10e-23*290)+ 10logB= -174dBm + 10logB 归一化到 B=1 Hz 带宽时,P noise = -174dbm 这就是说,-174dbm 是 290K 环境温度下 1Hz 带宽内的噪声功率,这是理论上常温下能够测量到的绝 对最小噪声电平,也是常温下 DANL 的理论最小值。 在频谱分析仪这样的有噪声系统里,噪声还应考虑仪器的噪声系数和带宽对噪声的改变。我们给出 DANL 的计算公式:
图 1 鼎阳科技 SSA3032X 在 3.2 GHz 范围内的 DANL 一个 50 欧姆的匹配负载连接在频谱分析仪的输入端(或者不在意空间辐射的话直接将输入接口悬空也 可以) ,在频谱分析仪的屏幕上将会看到横跨整个频段的噪声底,这就是 DANL。DANL 并不能代表射频输 入端实际输入的噪声电平,而是输入端的噪声穿越了仪器内部的层层噪声后,在一定的平均方式和分辨率 带宽下显示出来的电平;其实频谱分析仪的所有测量显示都是输入端的真实信号叠加内部噪声后的结果。 如果输入端的电平没有仪器内部的噪声高,那么它就显现不出来。所以 DANL 的水平反映了频谱仪能够测 量到的最小电平,也反映了频谱分析仪内部噪声的高低。 影响 DANL 的因素很多,为了便于比较, DANL 采用归一化功率密度来表示就是 dBm/Hz,也就是在 RBW=1 Hz 时测量到的平均功率,在各种测试条件下都要统一到此单位表示。 频谱分析仪中的这些噪声能消除吗?首先要看这些噪声是从哪里来的。 电子测量系统中的噪声一般来源于两个部分:目标本身和测量本身。如果较真的话,测量结果的统计 过程也会引入“噪声” ,这个不在本文的讨论范围。 目标本身的噪声容易理解,原始的信噪比,过程干扰都属于这部分。 测量本身的噪声可以分为硬件(采集)噪声和软件(算法)噪声。硬件噪声包括接头,线缆,器件, 采样,串扰等,软件噪声包括滤波器的混叠,显示的精度,FFT 的泄露,有限字长效应等。硬件噪声主要 来源于电子器件中电子的随机运动,常称为起伏噪声,或热噪声。这种噪声是电子器件固有的,不能用接 地或屏蔽的方式消除。 热噪声的特点,在时域上看,幅度的分布是正态的,也就是高斯分布(此高斯分布和高斯滤波器意义 不同) ,如图 2 所示。高斯分布信号的一个重要性质是,功率(也就是 RMS 均值)为一个标准差,这为我 们计算高斯分布信号的功率提供了便利。
图 5 SSA3032X 的 DANL 为-161dBm/Hz 在 RBW=10 Hz 时为-151dBm 衰减器对 DANL 的影响如图 6 表示。测量同一个信号,衰减越大,噪声越高,但是信号峰值不变。请 注意一个细节,当 Att=0dB 时,DANL 已经很低,这时载波旁边的相位噪声开始超越 DANL,影响到了这 里的幅度测试灵敏度;而在 Att=10dB 时,相位噪声还淹没在 DANL 之下,RBW 是一个较理想的高斯形状。
RBW P - danl 174dBm 10 log NF 1 Hz
从这个公式看出,要想降低频谱分析仪内部的噪声,需要在两个方面着手,一是降低整体仪器的噪声 系数,二是降低 RBW。 仪器的噪声系数反映了频谱分析仪本身对信噪比的恶化程度,如上文所述,增加第一级放大器的倍数 并减小放大器本身的噪声系数,可以显著减小仪器的噪声系数。所以,频谱分析仪增加前置放大器(通常 是低噪放) ,以及减小衰减器(效果相当于放大) ,可以使仪器的噪声系数减小。当前置放大器打开,并且 衰减器为 0 时,仪器的噪声系数达到最小值。 如图 5 所示, 鼎阳科技 SSA3032X 频谱分析仪的 DANL 为-161dBm/Hz,在 RBW=10 Hz,Att=0,前置 放大器(20dB)打开,我们将看到-151dBm 的 DANL 电平。
频谱分析仪应用解惑之三—噪声
杨鼎 深圳市鼎阳科技有限公司Βιβλιοθήκη 频谱分析仪应用解惑之三—噪声
杨鼎 深圳市鼎阳科技有限公司 噪声无处不在。 仅前两篇关于频谱分析仪带宽和频率分辨力的文章中,几乎所有提到过的概念都和噪声相关: RBW 影响显示平均噪声电平的高低,从而影响着测量幅度的灵敏度; VBW 在视觉上对随机噪声平滑而对稳定信号无效果,从而影响测量结果的显示形状; RBW 滤波器的高斯形状拥有着接近 1 的等效噪声带宽,从而对于测量随机噪声的功率有较小的累计误 差; 参考源的短时抖动会在载频周围形成随频率距离衰减的相位噪声,从而同时影响着单音信号近端的频 率分辨力和幅度分辨力; 参考源受噪声调制形成剩余调频,从而影响着系统能够达到的 RBW 的下限; 噪声还影响着非常多频谱分析仪内的重要概念,灵敏度,动态范围,平均检波结果,矢量解调 EVM, 信噪比误差...... 就像上一篇《频谱分析仪应用解惑之频率分辨力》中提到,即使经过了校准,噪声在统计上仍决定着 系统工作的精确度。因为校准决定的是准确度,和精确度没有什么关系,而且校准本身也是有噪声的! 噪声的概念很广,本文讨论将限于频谱分析仪中噪声的基本原理和测量。在很多情况下,我们都将频 谱分析仪看做一台接收机,噪声和信噪比常常代表相同的含义,所以有时会看到用信噪比代表噪声的表述。 当然,在后续系列文章中,噪声仍将任性地出现并坚持抢镜。 噪声在频谱分析仪中并不是直接出现的,作为测量结果的一部分,被称为显示平均噪声电平(DANL, Display Average Noise Level) 。如图 1 所示为鼎阳科技 SSA3032X 频谱分析仪在 3.2 GHz 范围,Att=20dB, RBW=3MHz,前置放大器关闭状态下的 DANL。
图 6 DANL 随衰减器变化 RBW 是分辨率带宽,是频谱分析仪频率选择滤波器的响应性状, 这和 kTB 中的测量带宽本不是同一个 概念。但由于频谱分析仪中使用的 RBW 滤波器是高斯滤波器,高斯滤波器的重要性质是其等效噪声带宽接 近 1,也就是说使用高斯滤波器测量噪声,和噪声的真实功率非常接近,几乎不需要做额外的补偿。因此拥 有高斯滤波器的频谱分析仪既可以用来测量功率信号,也可以准确测量噪声电平。 RBW 对噪声的影响如图 7 所示
相关文档
最新文档
