波形识别算法
波形识别算法是一种通过分析和处理波形信号数据，从中提取出有用的信息和特征，并进行波形分类和识别的技术。
波形识别算法广泛应用于信号处理、模式识别、自动控制等领域，具有重要的实际应用价值。
波形识别算法的核心任务是从一组输入波形信号中，识别出特定的波形类型或模式。
为了实现这一目标，波形识别算法通常包含以下几个基本步骤：
1. 数据采集：波形识别算法首先需要采集原始的波形信号数据。
波形信号可以是各种物理量的变化，比如电压、电流、位移等。
采集设备通常使用传感器或仪器，将物理量转换为电信号，并进行模数转换得到数字信号。
2. 数据预处理：采集到的原始波形信号数据通常需要进行预处理，以去除噪音、滤波、降低采样率等操作。
常用的信号处理方法包括滤波、时域和频域分析、小波分析、特征提取等。
3. 特征提取：波形信号的特征提取是波形识别算法的重要步骤。
特征提取通过对信号数据进行统计、频谱分析、小波变换等操作，提取出代表波形特征的数值或特征向量。
常用的特征提取方法包括时域特征（如均值、方差、峰值位置等）、频域特征（如频谱峰值、频率分量等）和统计特征（如能量、相关系数、熵等）。
4. 特征选择和降维：波形识别算法通常会生成大量的特征，为
了提高识别效果和降低计算复杂性，需要选择最具有代表性的特征进行识别。
常用的特征选择方法包括相关系数分析、方差分析、主成分分析等。
5. 模式分类和识别：根据提取到的特征，将波形信号进行分类和识别。
波形识别算法可以使用各种分类方法，如支持向量机（SVM）、人工神经网络（ANN）、K最近邻（KNN）、决策树等。
这些方法通过学习已知波形类型的样本数据，构建分类模型，并用于识别未知波形的类型。
6. 性能评估：为了评估波形识别算法的性能，需要进行模型评估和测试。
常用的评价指标包括准确率、召回率、精确度、
F1-score等。
通过对算法的性能进行评估，可以调整和改进算法的参数和结构，提高波形识别的准确率和鲁棒性。
波形识别算法在实际应用中有广泛的应用。
例如，在工业自动控制中，波形识别算法可以用于故障诊断和预测维护，及时发现设备故障并采取相应的措施。
在医学诊断中，波形识别算法可以用于心电图分析、脑电图分析等，辅助医生进行疾病诊断和判断疾病的发展趋势。
总之，波形识别算法是一种重要的信号处理技术，它通过对波形信号数据的获取、预处理、特征提取和分类识别等步骤，实现对不同波形类型的识别和分类。
通过波形识别算法，可以提取出有用的波形特征，为后续的应用和分析提供有力支撑，具有广阔的应用前景。
基于波形分析的心电图诊断
基于波形分析的心电图诊断引言心电图（Electrocardiogram，简称ECG）是指将心脏产生的电信号通过电极采集放大后转换为图形，以反映心脏电生理过程的一种检查方法。
ECG成像清晰、便于分析、准确性较高，而且是一种无创检查方法，被广泛应用于疾病的诊断和评估。
随着医疗技术的不断进步，基于波形分析的心电图诊断技术也越来越成熟，成为了现代医学领域中不可或缺的一个重要分支。
一、心电图信号处理心电图信号处理是指将采集到的生理电信号进行滤波、放大、变换等处理，以提高信号的质量和可观性。
心电图信号通常由P、QRS、T三个特征波组成，其中P波代表心房收缩的电活动，QRS 波代表心室收缩的电活动，T波代表心室复极的电活动。
信号处理主要包括：1.滤波信号采集过程中，常会受到来自各种干扰源的影响，如电源干扰、肌肉运动干扰等，这些干扰会掩盖感兴趣的生理信号，影响信号的分析和诊断。
为了消除这些干扰，通常需要进行滤波处理。
常用的滤波方法包括中值滤波、带通滤波、数字陷波滤波等。
2.放大心电信号的幅度较小，需要进行放大以提高信号的质量和可观性。
放大系数的选择需要根据信号特征、设备采样率、噪声等不同因素综合考虑。
3.变换变换可以将信号从时域转换到频域，以便更好地理解和分析信号的特征。
常用的变换方法包括傅里叶变换、小波变换等。
二、基于波形分析的心电图诊断基于波形分析的心电图诊断是指通过对心电图信号特征波的形态、振幅、时间等进行分析和比较，以识别和诊断各种心脏疾病。
波形分析的基本过程包括以下几步：1.心电波形识别波形识别是指通过自动或人工的方式，将信号中的特征波识别出来。
通常采用的自动识别方法是基于算法的波形识别，而人工识别则需要专业的医疗工作者进行。
2.特征提取特征提取是指对识别出的特征波进行振幅、时间等方面的参数提取，以得到更多的有用信息。
3.波形分析波形分析是指对特征波的形态、振幅、时间等方面进行量化分析和比较，以得到病态波形与正常波形之间的差异。
psk和fsk的识别算法
clear;close all;echo on;%在调制采样信号上加载噪声M=2; %进行M元调制，M定为2Fc=150000; %载波频率定为150kHzFd=50000; %解调后数字信号速率为50kHzFs=1200000;%模拟信号采样速率设定为1200kHzpause;jidai=randint(1,30000),%用randint(m,n)函数产生随机消息序列，作为基带信号pause[pskzerodb,t]=dmod(jidai,Fc,Fd,[Fs,0],'psk',M); %用PSK方式调制无噪声,频率之差为60kHz %axis([0 0.5 0 2]);subplot(4,1,1);plot(t,pskzerodb);title('2PSK调制波形');xlabel('时间t');ylabel('幅度');pausepsktendb=awgn(pskzerodb,10);%PSK SNR=10dbsubplot(4,1,2);plot(t,psktendb);title('2PSK调制波形,SNR=10dB');xlabel('时间t');ylabel('幅度');pausepsktendb=awgn(pskzerodb,5);%PSK SNR=5dbsubplot(4,1,3);plot(t,psktendb);title('2PSK调制波形,SNR=5dB');xlabel('时间t');ylabel('幅度');pausepsktwentydb=awgn(pskzerodb,20);%PSK SNR=20dbsubplot(4,1,4);plot(t,psktwentydb);title('2PSK调制波形,SNR=20dB');xlabel('时间t');ylabel('幅度');save pskdata0 pskzerodb;save pskdata10 psktendb;save pskdata20 psktwentydb;pausens=length(pskzerodb),%每组样点个数*样本数=样点总数每组样点数与样本数必须为整数N=input('每组样点个数N=')M=ns/N;pskdata=reshape(pskzerodb,N,M);for j=1:Mdata=(pskdata(:,j))';%求信号序列的希尔伯特变换hpsk=hilbert(data);%求信号序列的希尔伯特变换%求瞬时幅度a_amplitude=abs(hpsk);%瞬时幅度phi_phase=angle(hpsk);%求相位修正值c_k(1)=0;%修正相位初始值for i=2:Nif phi_phase(i)-phi_phase(i-1)>pic_k(i)=c_k(i-1)-2*pi;elseif phi_phase(i)-phi_phase(i-1)<-pic_k(i)=c_k(i-1)+2*pi;else c_k(i)=c_k(i-1);endendc_k;%去卷叠相位phi_uw_phase=phi_phase+c_k;%去卷叠相位%去相位线性分量后真正的瞬时相位phi_NL_phase=phi_uw_phase-2*pi*(1:N)*Fc/Fs;%去相位线性分量后真正的瞬时相位%求瞬时频率f_frequency=Fs/(2*pi)*diff(phi_NL_phase);%瞬时频率%求gamma_max归一化瞬时幅度的最大值m_a=mean(a_amplitude);%求瞬时幅度的平均值a_n=a_amplitude/m_a;a_cn=a_n-1;%求归一化中心瞬时幅度gamma_max=max((abs(fft(a_cn))).^2)/N;%求gamma_max归一化瞬时幅度的最大值gamma_max_data(j)=gamma_max;%存储gamma_max%求sigma_ap瞬时相位的中心非线性分量的绝对值的标准偏差feiweiruoquduan_phi_NL_phase=phi_NL_phase(find(a_n>1));%求非微弱区段即满足an>aopt=1(最佳归一化幅度门限值)对应的瞬时相位值sigma_ap=sqrt(mean(feiweiruoquduan_phi_NL_phase.^2)-(mean(abs(feiweiruoquduan_phi_NL_pha se)))^2);%求sigma_ap瞬时相位的中心非线性分量的绝对值的标准偏差sigma_ap_data(j)=sigma_ap;%存储sigma_ap%求sigma_dp瞬时相位直接值的中心非线性分量的标准偏差sigma_dp=sqrt(mean(feiweiruoquduan_phi_NL_phase.^2)-(mean(feiweiruoquduan_phi_NL_phase)) ^2);%求sigma_dp瞬时相位直接值的中心非线性分量的标准偏差sigma_dp_data(j)=sigma_dp;%存储sigma_dp%求sigma_aa归一化中心瞬时幅度绝对值的标准偏差sigma_aa=sqrt(mean(a_cn.^2)-(mean(abs(a_cn)))^2);%求sigma_aa归一化中心瞬时幅度绝对值的标准偏差sigma_aa_data(j)=sigma_aa;%存储sigma_aa%求sigma_af归一化中心瞬时频率的绝对值的标准偏差m_f=mean(f_frequency);%求瞬时频率的平均值f_m=f_frequency-m_f;f_N=f_m/Fd;sigma_af=sqrt(mean(f_N.^2)-(mean(abs(f_N)))^2);%求sigma_af归一化中心瞬时频率的绝对值的标准偏差sigma_af_data(j)=sigma_af;%存储sigma_afendgamma_max_data;sigma_ap_data;sigma_dp_data;sigma_aa_data;sigma_af_data;save psk2_0_skfdata gamma_max_data sigma_ap_data sigma_dp_data sigma_aa_data sigma_af_datamax=mean(gamma_max_data);ap=mean(sigma_ap_data);dp=mean(sigma_dp_data);aa=mean(sigma_aa_data);af=mean(sigma_af_data);save psk2_0_skfmean max ap dp aa afpsk2_0=[gamma_max_data;sigma_ap_data;sigma_dp_data;sigma_aa_data;sigma_af_data];%将特征参数整合成网络输入矩阵save psk2_0_ANN_input psk2_0;clearclose allload pskdata10ns=length(psktendb),N=1200M=ns/N;pskdata=reshape(psktendb,N,M);for j=1:Mdata=(pskdata(:,j))';%求信号序列的希尔伯特变换hpsk=hilbert(data);%求信号序列的希尔伯特变换%求瞬时幅度a_amplitude=abs(hpsk);%瞬时幅度phi_phase=angle(hpsk);%求相位修正值c_k(1)=0;%修正相位初始值for i=2:Nif phi_phase(i)-phi_phase(i-1)>pic_k(i)=c_k(i-1)-2*pi;elseif phi_phase(i)-phi_phase(i-1)<-pic_k(i)=c_k(i-1)+2*pi;else c_k(i)=c_k(i-1);endendc_k;%去卷叠相位phi_uw_phase=phi_phase+c_k;%去卷叠相位%去相位线性分量后真正的瞬时相位phi_NL_phase=phi_uw_phase-2*pi*(1:N)*Fc/Fs;%去相位线性分量后真正的瞬时相位%求瞬时频率f_frequency=Fs/(2*pi)*diff(phi_NL_phase);%瞬时频率%求gamma_max归一化瞬时幅度的最大值m_a=mean(a_amplitude);%求瞬时幅度的平均值a_n=a_amplitude/m_a;a_cn=a_n-1;%求归一化中心瞬时幅度gamma_max=max((abs(fft(a_cn))).^2)/N;%求gamma_max归一化瞬时幅度的最大值gamma_max_data(j)=gamma_max;%存储gamma_max%求sigma_ap瞬时相位的中心非线性分量的绝对值的标准偏差feiweiruoquduan_phi_NL_phase=phi_NL_phase(find(a_n>1));%求非微弱区段即满足an>aopt=1(最佳归一化幅度门限值)对应的瞬时相位值sigma_ap=sqrt(mean(feiweiruoquduan_phi_NL_phase.^2)-(mean(abs(feiweiruoquduan_phi_NL_pha se)))^2);%求sigma_ap瞬时相位的中心非线性分量的绝对值的标准偏差sigma_ap_data(j)=sigma_ap;%存储sigma_ap%求sigma_dp瞬时相位直接值的中心非线性分量的标准偏差sigma_dp=sqrt(mean(feiweiruoquduan_phi_NL_phase.^2)-(mean(feiweiruoquduan_phi_NL_phase)) ^2);%求sigma_dp瞬时相位直接值的中心非线性分量的标准偏差sigma_dp_data(j)=sigma_dp;%存储sigma_dp%求sigma_aa归一化中心瞬时幅度绝对值的标准偏差sigma_aa=sqrt(mean(a_cn.^2)-(mean(abs(a_cn)))^2);%求sigma_aa归一化中心瞬时幅度绝对值的标准偏差sigma_aa_data(j)=sigma_aa;%存储sigma_aa%求sigma_af归一化中心瞬时频率的绝对值的标准偏差m_f=mean(f_frequency);%求瞬时频率的平均值f_m=f_frequency-m_f;f_N=f_m/Fd;sigma_af=sqrt(mean(f_N.^2)-(mean(abs(f_N)))^2);%求sigma_af归一化中心瞬时频率的绝对值的标准偏差sigma_af_data(j)=sigma_af;%存储sigma_afendgamma_max_data;sigma_ap_data;sigma_dp_data;sigma_aa_data;sigma_af_data;save psk2_10_skfdata gamma_max_data sigma_ap_data sigma_dp_data sigma_aa_data sigma_af_datamax=mean(gamma_max_data);ap=mean(sigma_ap_data);dp=mean(sigma_dp_data);aa=mean(sigma_aa_data);af=mean(sigma_af_data);save psk2_10_skfmean max ap dp aa afpsk2_10=[gamma_max_data;sigma_ap_data;sigma_dp_data;sigma_aa_data;sigma_af_data];%将特征参数整合成网络输入矩阵save psk2_10_ANN_input psk2_10;clearclose allload pskdata20ns=length(psktwentydb),N=1200M=ns/N;pskdata=reshape(psktwentydb,N,M);for j=1:Mdata=(pskdata(:,j))';%求信号序列的希尔伯特变换hpsk=hilbert(data);%求信号序列的希尔伯特变换%求瞬时幅度a_amplitude=abs(hpsk);%瞬时幅度phi_phase=angle(hpsk);%求相位修正值c_k(1)=0;%修正相位初始值for i=2:Nif phi_phase(i)-phi_phase(i-1)>pic_k(i)=c_k(i-1)-2*pi;elseif phi_phase(i)-phi_phase(i-1)<-pic_k(i)=c_k(i-1)+2*pi;else c_k(i)=c_k(i-1);endendc_k;%去卷叠相位phi_uw_phase=phi_phase+c_k;%去卷叠相位%去相位线性分量后真正的瞬时相位phi_NL_phase=phi_uw_phase-2*pi*(1:N)*Fc/Fs;%去相位线性分量后真正的瞬时相位%求瞬时频率f_frequency=Fs/(2*pi)*diff(phi_NL_phase);%瞬时频率%求gamma_max归一化瞬时幅度的最大值m_a=mean(a_amplitude);%求瞬时幅度的平均值a_n=a_amplitude/m_a;a_cn=a_n-1;%求归一化中心瞬时幅度gamma_max=max((abs(fft(a_cn))).^2)/N;%求gamma_max归一化瞬时幅度的最大值gamma_max_data(j)=gamma_max;%存储gamma_max%求sigma_ap瞬时相位的中心非线性分量的绝对值的标准偏差feiweiruoquduan_phi_NL_phase=phi_NL_phase(find(a_n>1));%求非微弱区段即满足an>aopt=1(最佳归一化幅度门限值)对应的瞬时相位值sigma_ap=sqrt(mean(feiweiruoquduan_phi_NL_phase.^2)-(mean(abs(feiweiruoquduan_phi_NL_pha se)))^2);%求sigma_ap瞬时相位的中心非线性分量的绝对值的标准偏差sigma_ap_data(j)=sigma_ap;%存储sigma_ap%求sigma_dp瞬时相位直接值的中心非线性分量的标准偏差sigma_dp=sqrt(mean(feiweiruoquduan_phi_NL_phase.^2)-(mean(feiweiruoquduan_phi_NL_phase)) ^2);%求sigma_dp瞬时相位直接值的中心非线性分量的标准偏差sigma_dp_data(j)=sigma_dp;%存储sigma_dp%求sigma_aa归一化中心瞬时幅度绝对值的标准偏差sigma_aa=sqrt(mean(a_cn.^2)-(mean(abs(a_cn)))^2);%求sigma_aa归一化中心瞬时幅度绝对值的标准偏差sigma_aa_data(j)=sigma_aa;%存储sigma_aa%求sigma_af归一化中心瞬时频率的绝对值的标准偏差m_f=mean(f_frequency);%求瞬时频率的平均值f_m=f_frequency-m_f;f_N=f_m/Fd;sigma_af=sqrt(mean(f_N.^2)-(mean(abs(f_N)))^2);%求sigma_af归一化中心瞬时频率的绝对值的标准偏差sigma_af_data(j)=sigma_af;%存储sigma_afendgamma_max_data;sigma_ap_data;sigma_dp_data;sigma_aa_data;sigma_af_data;save psk2_20_skfdata gamma_max_data sigma_ap_data sigma_dp_data sigma_aa_data sigma_af_datamax=mean(gamma_max_data);ap=mean(sigma_ap_data);dp=mean(sigma_dp_data);aa=mean(sigma_aa_data);af=mean(sigma_af_data);save psk2_20_skfmean max ap dp aa afpsk2_20=[gamma_max_data;sigma_ap_data;sigma_dp_data;sigma_aa_data;sigma_af_data];%将特征参数整合成网络输入矩阵save psk2_20_ANN_input psk2_20;。
正常心电图波形形态及其相关参数的研究
正常心电图波形形态及其相关参数的研究心电图（Electrocardiogram，简称ECG）是一种用来检测心脏电活动的无创性检查方法。
它通过记录心脏各部位所产生的电信号，并将其转化为波形图像，以反映心脏的电生理状态和功能。
正常心电图波形形态及其相关参数的研究，对于临床诊断和预测心脏病变具有重要意义。
一、正常心电图的波形形态正常心电图包括P波、QRS波群和T波三个主要波形，它们分别代表了心脏的不同阶段和部位的电活动。
1. P波：P波是由窦房结产生的，代表心房肌的除极和复极过程。
正常情况下，P波应该是均匀且向上的波形。
若P波形态异常，可能暗示存在心房肥大、房性心律失常等问题。
2. QRS波群：QRS波群是由心室肌的除极与复极引起的，反映了心室的电活动。
正常情况下，QRS波群应该是均匀的波形，包括Q波、R波和S波。
若QRS波群形态异常，可能暗示存在心室肥大、束支传导阻滞等问题。
3. T波：T波代表心室肌的复极过程。
正常情况下，T波应呈现向上且均匀的形态。
若T波倒置、高尖或宽厚，可能表示存在心室肥大、高血钾等问题。
二、正常心电图的相关参数除了波形形态外，正常心电图还有一些关键的参数可以参考。
1. 心率（Heart Rate，简称HR）：心率是指心脏每分钟跳动的次数。
通过测量R波的时间间隔，并计算其倒数，即可得到心率。
正常人的心率范围在60-100次/分钟之间。
2. PR间期：PR间期是指P波开始到QRS波群开始的时间间隔。
正常人的PR间期约在0.12-0.20秒之间。
若PR间期过长，可能暗示存在房室传导阻滞。
3. QRS间期：QRS间期是指从QRS波群开始到结束的时间间隔。
正常人的QRS间期约为0.06-0.1秒之间。
若QRS间期过长，可能暗示存在束支传导阻滞。
4. QT间期：QT间期是指心室除极至复极的时间间隔。
正常人的QT间期与心率相关，通过校正QT间期（QTc）可以得到与心率无关的时间参数。
若QT间期过长，可能暗示存在心室复极异常、电解质紊乱等问题。

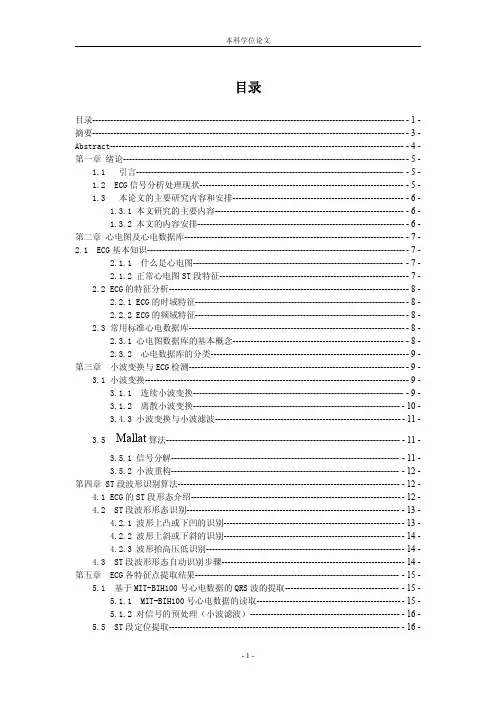

心电图ST段波形自动识别和分析
本科学位论文
第六章 结果分析---------------------------------------------------------------------------------------- 17 6.1 小波滤波结果分析------------------------------------------------------------------------- - 17 6.1.1 小波滤波去除基线漂移----------------------------------------------------------- - 17 6.1.2 小波滤波去除噪声干扰----------------------------------------------------------- - 18 6.3 ST 段波形形态识别结果分析------------------------------------------------------------- 20 结束语----------------------------------------------------------------------------------------------------- 21 致谢-------------------------------------------------------------------------------------------------------- 22 参考文献-------------------------------------------------------------------------------------------------- 23 -
-2-本科学位论文Fra bibliotek摘要心电图（ ECG）是判断心律失常等与心脏有关的疾病的主要依据，用于对各种 心律失常、心室心房肥大、心肌梗死、心肌缺血等病症检查。由于 ECG 的采集过 程中干扰源较多存在着许多噪声干扰， 这些噪声将对 ECG 的准确判断产生严重的 影响。所以对 ECG 的去噪处理至关重要，本文采用小波变换的滤波方法对 ECG 进行滤波处理，最终很好地滤除了噪声干扰和基线漂移。ECG 由不同波段组成， 各波段对不同的心脏疾病有不同的指示作用， 准确提取各个波段的关键点是分析 ECG 的前提。本文对 S 波 T 波检测做了分析以准确提取 ST 段。以前，对心电图 的判断都是医生手工操作完成的，这样不仅会给医生带来巨大压力，也会对判断 产生不可避免的失误。 为了实现 ECG 的自动分析检测，需要有一种检测准确度高 的算法来实现这一目的。小波变换是一种时域-频域分析变换方法，对于分析处 理像 ECG 这样的时变信号有较大的优势。然后实现了 S 波 和 T 波的检测，准确 提取出了 ST 段信号。接着本文从三个不同方面（上凸或下凹、上斜或下斜、抬 高或压低）对 ECGST 段进行了波形形态的识别，最终准确识别出 ECGST 段波形形 态特征。 关键词：小波变换、小波滤波、 Mallat 算法、基线漂移、抬高或压低

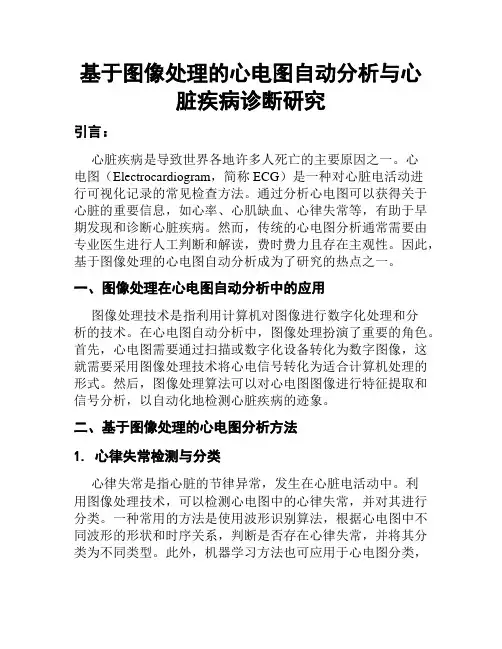

基于图像处理的心电图自动分析与心脏疾病诊断研究
