做MSA时常见的十大错误问题
iatf16949质量管理体系五大工具之msa(测量系统分析)实操及异常分析
IATF16949质量管理体系五大工具之MSA（测量系统分析）实操及异常分析。
IATF16949：2016版汽车行业质量管理体系五大工具，其分别是：APQP APQP先期质量策划FMEA IATF16949五大工具：FMEA潜在失效模式与效应分析详解及案例分析。
MSA SPC SPC控制图八大判异准则PPAP IATF16949：PPAP生产件批准程序详解。
附国内某著名汽车公司PPAP 案例质量工程师之家今日给大家分享MSA（测量系统分析），本文包含常规的测量系统分析、破坏性测试的测量系统分析和计数型测量系统分析等。
一.MSA定义测量系统定义:用来对被测特性赋值的量具和其它设备,人员,标准,规程,操作,软件,环境和假设的集合,用来获得测量结果的整个过程.测量系统变差来自于:设备,人员,原材料,操作规程,环境等测量误差来源如果测量的方式不对，那么好的结果可能被测为坏的结果，坏的结果也可能被测为好的结果，此时便不能得到真正的产品或过程特性。
准确度与精密度误差：1.偏倚(Bias)是测量结果的观测平均值与基准值的差值。
真值的取得可以通过采用更高等级的测量设备进行多次测量，取其平均值。
1.1造成过份偏倚的可能原因仪器需要校准仪器、设备或夹紧装置的磨损磨损或损坏的基准，基准出现误差校准不当或调整基准的使用不当仪器质量差─设计或一致性不好线性误差?应用错误的量具不同的测量方法─设置、安装、夹紧、技术测量错误的特性量具或零件的变形环境─温度、湿度、振动、清洁的影响违背假定、在应用常量上出错应用─零件尺寸、位置、操作者技能、疲劳、观察错误2.重复性(Repeatability)指由同一个操作人员用同一种量具经多次测量同一个零件的同一特性时获得的测量值变差（四同）重复性与偏倚值是独立的零件(样品)内部：形状、位置、表面加工、锥度、样品一致性。
仪器内部：修理、磨损、设备或夹紧装置故障，质量差或维护不当。
基准内部：质量、级别、磨损方法内部：在设置、技术、零位调整、夹持、夹紧、点密度的变差评价人内部：技术、职位、缺乏经验、操作技能或培训、感觉、疲劳。

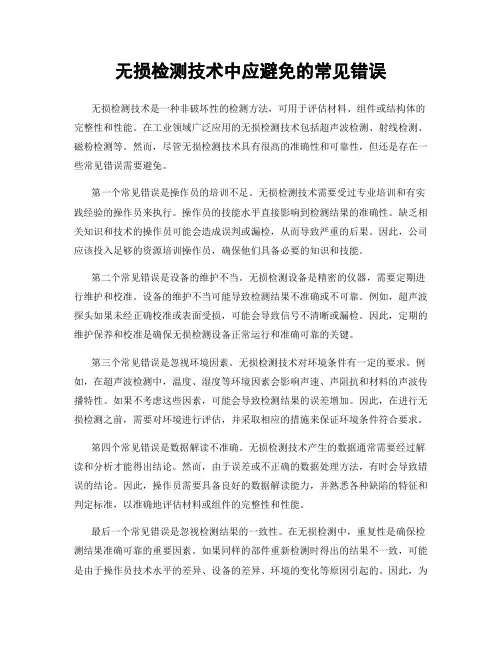

无损检测技术中应避免的常见错误
无损检测技术中应避免的常见错误无损检测技术是一种非破坏性的检测方法，可用于评估材料、组件或结构体的完整性和性能。
在工业领域广泛应用的无损检测技术包括超声波检测、射线检测、磁粉检测等。
然而，尽管无损检测技术具有很高的准确性和可靠性，但还是存在一些常见错误需要避免。
第一个常见错误是操作员的培训不足。
无损检测技术需要受过专业培训和有实践经验的操作员来执行。
操作员的技能水平直接影响到检测结果的准确性。
缺乏相关知识和技术的操作员可能会造成误判或漏检，从而导致严重的后果。
因此，公司应该投入足够的资源培训操作员，确保他们具备必要的知识和技能。
第二个常见错误是设备的维护不当。
无损检测设备是精密的仪器，需要定期进行维护和校准。
设备的维护不当可能导致检测结果不准确或不可靠。
例如，超声波探头如果未经正确校准或表面受损，可能会导致信号不清晰或漏检。
因此，定期的维护保养和校准是确保无损检测设备正常运行和准确可靠的关键。
第三个常见错误是忽视环境因素。
无损检测技术对环境条件有一定的要求。
例如，在超声波检测中，温度、湿度等环境因素会影响声速、声阻抗和材料的声波传播特性。
如果不考虑这些因素，可能会导致检测结果的误差增加。
因此，在进行无损检测之前，需要对环境进行评估，并采取相应的措施来保证环境条件符合要求。
第四个常见错误是数据解读不准确。
无损检测技术产生的数据通常需要经过解读和分析才能得出结论。
然而，由于误差或不正确的数据处理方法，有时会导致错误的结论。
因此，操作员需要具备良好的数据解读能力，并熟悉各种缺陷的特征和判定标准，以准确地评估材料或组件的完整性和性能。
最后一个常见错误是忽视检测结果的一致性。
在无损检测中，重复性是确保检测结果准确可靠的重要因素。
如果同样的部件重新检测时得出的结果不一致，可能是由于操作员技术水平的差异、设备的差异、环境的变化等原因引起的。
因此，为了提高结果的一致性，应采取统一的检测流程和标准，并通过反复测试来验证结果的可靠性。
测量系统分析(MSA)实施方法简述
冠卓咨询-测量系统分析（MSA）实施方法简述1.测量数据的类型在我们实施六西格玛改善项目中，会用到各种测量数据。
从统计学的角度来讲，这些数据按测量方式分为连续型数据和非连续型数据（也叫离散型数据、计数数据）。
用连续坐标进行测量并得出的数据是连续型数据也称计量值数据。
如物体长度、重量、直径等。
非连续型数据对反映过程变化不如连续型数据敏感。
比如合格/不合格、好/中/差、男/女、1~3个字符错误/4~10个字符错误/大于10个字符错误等。
【冠卓咨询专家团队为您分享】2.连续型数据测量系统分析实施方法这里主要讲系统的重复性与再现性。
首先，安排测量系统分析试验。
选定测量对象、测量人员、测量样品等。
一般选择20件以上待测量样品并编号，但测量过程中编号不能让测量人员知道。
选择2名以上操作熟练的测量人员。
然后让所有测量人员对所有样品随机的测量一遍，改变随机顺序，所有测量人员对所有样品再测量一遍以上。
Minitab软件可以帮助我们生成试验安排。
设计好试验安排后严格按照试验顺序进行试验并记录数据。
将整理好的测量结果复制到Minitab软件中自动计算结果。
判定测量系统是否合格的标准是：合计量具R&R两者都小于30%且可区分的类别数大于等于5。
3.离散型数据测量系统分析实施方法离散型数据测量系统分析步骤与连续型数据测量系统分析类似。
选择20件以上待测量样品并编号，选择2名以上操作熟练的测量人员对每件样品重复测量2次以上，所有测量顺序都是随机化且测量人员不知道样品编号。
记录试验数据如下：将数据整理后输入到Minitab软件中，查看计算结果如下：一般要求所有检验员与标准整体一致性比率在85%以上。
否则，需对测量系统进行改进。
除了上述方法以外，还有一种通用方法同样适用于离散型数据测量系统分析。
（1）计算有效性：测量结果与标准一致的比率（分测量者和系统的有效性）。
如上数据中，1号零件所有测量结果与标准一致，为1条有效，10号零件有测量结果与标准不一致，为1条无效。
测量系统分析MSA易出现的问题
3
9. 当测量系统是用来做过程监控或过程分析时，在GR&G分析中， 所选零件不能代表制造过程性能 。
10. 做GR&R分析时，不会使用已有的制造过程性能研究结果作替代。 11. 不同的测量系统所关注的性能不一样。如：全自动检测机可能不
注重分析再现性；综合检具可能不存在设备的重复性（但测量系 统会有重复性）等。 12. 测量特殊特性的重要、复杂的量具没有被分析，而是选择了简单 测量系统作为分析对象，如：分析了卷尺，但综合检具没有被分 析。 13. 三套量具做成一个系统。 14. 注意：制程过程能力或性能很高，GR&R结果可能很大。
5. 对测量系统的表现没有进行长期的跟踪（性能研究）。
6. 对计数型测量选取的校准标准件错。其一：用了I区的产品作标准件； 其二：使用了III区的产品作标准件；其三：对两项分布型数据没 有使用反样件。
2020/8/28
2
7. 没有计算ndc(分级数）.
8. 脱离生产实际，为满足10%的接受准则，对数据进行“编辑”。
第五节 测量系统分析经常出现的问题
1. 只有每年一次的检定，没有工作3000-B,检定有效日期2006.12.6日，现 场审核时分别用HB100,HB219的硬度标准块校准，结果分别是 HB110,HB229，而产品硬度公差为20HB, 问：如何改进？
产品／什么原因（砝码落尘，刀口落尘）／重复性研究／偏倚修正／定期校准要求 ／养护／稳定性研究
2020/8/28
5
例1：见书面案例1 例2： 冲模冲切的孔径公差要求为0.20mm，使用0.02mm分辨力卡尺作 过程监控测量，测量系统分析的GR&R为9.67%。 例3：一公司现场绘制孔径的极差图显示，极差只有两个数据。已知该 孔公差要求为0.008mm，测量系统为分辨力为0.001mm的气动量仪。
无损检测技术中常见的误判问题及解决方法
无损检测技术中常见的误判问题及解决方法无损检测技术（Non-Destructive Testing，NDT）是一种用于检测材料和构件内部缺陷的方法，其优势在于能够在不破坏被测试物体的情况下进行检测。
然而，无损检测技术也存在一些常见的误判问题，这些误判可能会导致测试结果的偏差或不准确。
本文将探讨无损检测技术中常见的误判问题，并提供相应的解决方法。
一、误判问题1. 环境干扰问题：无损检测通常在实际生产环境中进行，该环境可能存在噪声、振动或其他干扰源。
这些环境干扰可能会干扰信号的传输和接收，导致误判。
2. 检测设备问题：无损检测使用的设备可能存在精度问题或故障，这可能导致测试结果不准确或误判。
3. 操作人员误判问题：无损检测技术需要经验丰富的操作人员进行操作和解读结果。
操作人员缺乏经验或出现误解可能会导致误判问题的出现。
4. 缺陷隐藏问题：部分缺陷可能隐藏在被测试物体的内部或表面下，这种隐藏可能导致未能正确检测到缺陷或误判。
二、解决方法1. 减少环境干扰：为了减少环境干扰对无损检测结果的影响，可以采取以下措施：- 在检测过程中使用屏蔽材料或设备，以降低外部信号对测试结果的影响。
- 控制和消除生产环境中的噪声和振动源，减少对测试的干扰。
2. 维护和校准设备：定期对无损检测设备进行维护和校准，确保其精度和可靠性。
如果发现设备有故障或不准确的迹象，应及时维修或更换设备。
3. 培训和提高操作人员能力：经验丰富的操作人员对于无损检测结果的准确解读至关重要。
为了解决操作人员误判问题，可以采取以下措施：- 提供专业培训课程，以提高操作人员的技能和知识水平。
- 鼓励操作人员参加相关行业协会和学术研讨会，以了解最新的技术和方法。
4. 多种技术结合应用：由于不同的无损检测技术对缺陷的检测能力有所不同，可以采用多种技术的结合应用来增加检测的准确性和可靠性。
例如，超声波检测和磁粉检测可以结合使用，以获得更全面的检测结果。
5. 改进检测方法和流程：针对特定的误判问题，可以通过改进检测方法和流程来解决。
msa2000磁盘阵列使用中的一些问题
msa2000磁盘阵列使用中的一些问题
msa2000有4+1个sas口，用sas线将msa2000的sas1口与应用服务器连接，注意不要去接那个独立的sas口，那是用来扩展sas 口用的，另：sas线不支持热插拔，可能会烧坏端口。
设置磁盘整列：
1 用网线连接msa2000。
在路由上看下msa2000被分配的ip。
2 通过浏览器登录msa2000的配置界面，默认的用户名密码是manage/!manage。
3 进去配置完raid。
4 对主机进行映射
这些操作后，在应用服务器执行fdisk -l，应该能看到msa2000了。
raid5的初始化会执行比较慢，我一共2.5T的硬盘执行了25个小时的初始化。
但是初始化是在后台执行的，不影响阵列使用。
第二天想察看初始化进度的时候遇到个问题，无法ping msa2000了，但是路由上倒是能看到msa2000。
msa2000带一根串口线，可以用笔记本直接连msa2000，然后用win下自带的超级终端连上去。
串口（CONSOLE）连接设置:
115200 baud,
8 data bits,
no parity,
1 stop bit and
no flow control
连上以后执行：show network-parameters （能看到msa2000的ip）
如果ip和路由上的ip一样，可能是网络模块hold住了，需要重启。
模块分为a b，我这里是a
那么需要重启模块：restart mc a
操作完成后可以正常连接msa2000了。
MSA测量系统问题可能的原因分析
MSA测量系统问题可能的原因分析一、不稳定性可能的原因•校准不当或调整/参考的基准不当；•仪器、设备、夹紧装置、零件的磨损/变形；•量具正常老化或退化；•量具缺乏维护；•磨损或损坏的基准/参考，基准/参考出现误差；•仪器质量差；•环境变化一一温度、湿度、振动、清洁度；•其他问题：零件尺寸、位置、操作者技能、疲劳、观察错误（易读性、视差）……二、偏倚/非线性的原因•标准或基准值误差；•仪器制造尺寸有误；•仪器磨损（这在稳定性分析可以表现）；•仪器测量了错误的特性；•仪器未得到完善的校准；•评价人设备操作不当；三、再现性不好的可能原因•仪器之间：同样零件、操作者和环境下使用A、B、C仪器测量的平均值差异。
注意：在这种情况下，再现性误差通常还混有方法和/或操作者的误差。
•标准之间：测量过程中，不同的设定标准的平均影响。
•方法之间：由于改变测量点密度，手动或自动系统、归零、固定或夹紧方法等所造成的平均值差异。
•评价人（操作者）之间：评价人A、B、C之间由于培训、技巧、技能和经验所造成的平均值差异。
推荐在为产品和过程鉴定和使用手动测量仪器时使用这种研究方法。
•环境之间：在第1、2、3等时段所进行的测量，由环境周期所造成的平均值差异。
这种研究常用在使用高度自动化测量系统对产品和过程的鉴定。
•操作者训练的有效性•应用一一零件数量、位置、观察误差（易读性、视差）四、重复性不好的可能原因•零件内部（抽样样本）：形状、位置、表面光度、锥度、样本一致性；•仪器内部：修理、磨损、设备或夹具的失效、质量或保养不好；校准标准内部：质量、等级、磨损；方法内部：作业准备、技术、归零、固定、夹持、点密度的变差；•评价人内部：技巧、位置、缺乏经验、操作技能或培训、意识、疲劳；•环境内部：对温度、湿度、振动、清洁的小幅度波动；•错误的假设，稳定，适当的操作；•仪器设计或方法缺乏稳健性，一致性不好；•量具的误用；•（量具或零件）失真，缺乏坚固性；•应用一一零件数量、观测误差（易读性、视差等）；。
MSA测量系统分析的误差来源及其影响因素
合理调节测量环境的湿度，防止湿度变化对测量精度造成干扰。
振动与噪声控制
减少测量环境中的振动和噪声干扰，确保测量数据的准确性和稳定 性。
方法优化与标准化
测量方法优化
不断改进测量方法，提高测量效率和准确性，减少因方法不 当引起的误差。
标准化操作
制定详细的测量操作规范，确保操作人员按照统一的标准进 行测量，提高数据的一致性和可比性。
设备校准不当
设备未经正确校准或校准周期过长，可能导致测量结果偏离真实 值。
设备故障
设备在测量过程中出现故障，如传感器失效、电路问题等，直接 影响测量结果的准确性。
案例二：环境误差对测量结果的影响
温度变化
环境温度的变化可能导致测量设备的热胀冷缩，从而影响测量精 度。
湿度影响
过高或过低的湿度可能导致测量设备的电气性能发生变化，造成测 量结果的不稳定。
THANKS
感谢观看
振动和噪音
环境中的振动和噪音会干 扰测量设备的正常工作， 导致测量结果的不准确。
方法误差
测量方法选择
不同的测量方法有不同的适用范围和 精度要求，选择不合适的测量方法会 导致误差的产生。
测量步骤和程序
测量步骤和程序的正确性和合理性对 测量结果有重要影响。
人员误差
人员技能水平
测量人员的技能水平和经 验对测量结果的准确性有 直接影响。
人员操作规范
测量人员是否按照操作规 范进行测量也会影响测量 结果的准确性。
人员判断和决策
在某些情况下，测量人员 需要根据经验和判断做出 决策，这些决策可能会对 测量结果产生影响。
03
影响因素
设备因素
设备精度
设备校准
测量设备的精度直接影响测量结果的 准确性。设备精度越高，测量结果越 可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
做MSA时常见的十大错误问题
1.只做GR&R分析, 其它的偏倚,线性,稳定性不用做,理由是仪器校准过了!!
--校准针对的只是该量具是否准确,而MSA是对整个测量系统的统计分析.两者区别这里不多说.
2.做偏倚/线性分析时, 基准值直接选取为本次测量数据的平均值.
--在上述情况下, 得出来的偏倚永远为零!因为是自己跟自己比较,有用吗?
基准值应用更高精度的测量系统得出来,
3.做偏倚时不分析其直方图,直接输入数据后看EXCEL给的判定.
--此为懒人行为, 不想动脑筋的人. 分析直方图可以得知此次测量有无出现特殊原因, 否则偏倚
不合格时你都不知道怎么回事, 除非你老是想造假数据.
4.做线性分析时, 不区分量具的工作量程和固有量程.
--很多时候同事们都不先考虑此量具的工作行程到底是多少, 而按其固有量程进行分析. 所以经常
做无用功. 还有一种情况就是根本就不覆盖其整个工作量程, 这是不认真的态度.
5.稳定性分析时, 未考虑时间和环境的变化, 每天固定时间进行测量.
--请问, 这样做稳定性分析有什么意义?
6.GR&R分析时, 不根据测量系统的目的来区分TV的不同.
--TV可以用过程变差来计算,可以用公差来计算,可以用PV及GR&R来计算,具体选取哪一个,应考虑
测量系统的目的. 测量系统用于判定时,TV用公差计算;测量系统用于过程控制及过程研究时, 用过程
的变差(即6西格玛)来计算, 如对测量系统的持续适宜性或为了确定过程方向,TV用PV来计算,后两种
样品应覆盖整个过程范围才有意义.
7.GR&R分析时, 样品的分布未覆盖整个过程变差范围.
--所以NDC数显得很低,因为其默认为样品分布是覆盖过程变差范围的,所以得出的仪器分辨力NG,
不能区分出产品间的区别.
8.GR&R分析时, 将测量值四舍五入.
--这是乱来的, 关键是这样乱来的人还很多.
9.计数型测量系统分析时, 样品的特性值不典型, 不取在模糊区间的样品.
-- 例: 规格限为80-120,在其中则判定为OK,<80或>120即判NG.
取样时, 样品都在50或150 左右, 分析出来量具100%可靠.晕
请取在模糊区间的样品, 如79/ 81/ 118/ 121等, 否则有人会信服你的测量系统吗?
10.做完MSA报告就完毕, 未将其结果输出给控制计划.
--说实话, 这个比较难. 但对于GR&R大于10%,<20%仍接受的测量系统,最好将其考虑到CP中去. 因为在线控制中, 经常出出现测量值稍微超出控制限或规格限的情况, 这时候你能分清楚是测量系统的原因还是产品本身的原因吗?。
