浙大中控JX-300XP系统升级优化
浙大中控JX-300XP系统升级优化
摘要:焦化系统中，JX-300系统升级，对焦炉化系统稳定可靠运行重要要。
本文就如何利用JX-300XP 系统软硬件升级做详细阐述。
关键词:JX-300XP；Advantrol-ProV2.8;
0 引言
本文论述伊犁瑞祥焦化浙江中控JX-300XP系统升级做详细描述。
为焦化控制系统提供稳定可靠保障，瑞祥焦化主体控制系统选用中控JX-300系统，经过10年以上的使用，电子元件的老化，可靠性降低，安全隐患大幅增加。
通过软硬件同步升级，为生产系统提供一个稳定可靠的基础。
1控制系统要求
1．1硬件 2浙江中控系统控制柜
系统配置：浙江中控JP300-XP，主控制卡XP243X ，,软件使用Advantrol-ProV2.8。
预装Windows 10 中文版
工程师站配置：ELL OptiPlex 7060MT（i7/8G/1T）win10 Professional操作系统
1．2软件
1．2．HMI服务器监控软件和HMI客户机监控软件。
HMI服务器监控软件：软件使用Advantrol-ProV2.8
2 DCS系统硬件升级
瑞祥焦化主体控制系统化工和焦炉区域
化工包含电捕、风机、循环氨水工艺流程控制，使用焦炉系统包含两座焦炉
工艺控制系统，控制系统硬件使用浙江中控ESC-100系列，控制系统为
Advantrol-ProV2.50。
由于整套控制系统使用时间超过10年，硬件存在故障率
较高的风险，网络结构的特殊性，造成DCS系统存在可靠性低的风险。
公司决定
对主控制系统进行升级改造，满足生产持续工作的需求。
为考虑焦炉生产工艺的
特殊性，定于冬季低负荷生产时间改造。
首先将需要升级的整套DCS柜，提前现场安装测试完成，DCS控制系统工程
师站1台，操作员站6台，系统Advantrol-ProV2.8。
为所有准备好，按区域设
备主备切换后，将设备控制信号依次完成切换安装。
工程师站主要完成现场控制
调试工作，对控制站、操作员站的下装。
待所有控制设备完全接入新DCS柜内后，完成SBUS之间配置
3 DCS系统网络配置
焦炉和化工区域JX-300XP系统由工程师站、操作站、控制站、通讯网络组成，通讯网络系统整体结构采用三层通讯网络结构，最上层为管理信息网，中间
层为过程控制网（SCnet），底层为控制站内部通讯总线（SBUS）,如下图所示。
工程站
(ES01)是为专业工程技术人员设计，内装有相应的系统组态平台和系统维护工具。
具体功能包括：系统生成、数据库结构定义、操作组态、流程图画面组态、报表
程序编制等。
使用系统维护工具软件可以实现过程控制、网络调试、故障诊断、
信号调教功能。
操作站（OS01-06）是由工业PC机、操作键盘、打印机等组成的人机系统，
是操作人员完成过程监控管理任务的环境。
操作站是人机对话的界面，所有的控
制指令和状态参数都在此交换，满足操作控制和生产管理的需求。
本次设计升级
后OS01-06共计7台操作站，新集控室设置4台（焦炉工段2台，化工工段2台），原焦炉和化工操作室各保留1台。
控制站(CS01、CS02)主要用于过程控制、逻辑控制及数据采集，是JX-300XP DCS中和现场数据直接通讯的单元，由主控卡、数据转反馈、I/O卡件、供电单
元等组成。
控制站内部数据转发卡采用SBUS网络连接，通过标准通讯线缆连接，实现控制站各卡件之间进行信息交换通道。
控制网络SCnet连接工程师站、操作站、控制站。
焦炉和化工通讯网络采用
总线形拓扑结构，曼彻斯特编码方式，遵循开放的TCP/IP协议和IEEE802.3标准。
控制网SCnet采用1：1冗余的工业以太网，正真实现控制系统稳定性和互
联性，具有可靠性高、纠错能力强、通讯效率高的特点。
通过配置交换机、操作
站之间的网络速度可达100Mb/s。
4控制系统地址规划
1.控制卡1 XP243X 128.128.1.2/128.128.
2.2
2.控制卡1 XP243X 128.128.1.3/128.128.2.3
3.数据转发卡 XP233 (1...8) 0 (8)
4.工程师站 DELL3080 128.128.1.130/128.128.2.130/128.128.
5.130
5.操作员站 DELL3080 128.128.1.131/128.128.2.131/128.128.5.131
5系统配置规划
系统的组态是利用SCKey来完成的。
该软件是一个全面只是系统各类控制方
案的组态软件平台，基于Windouws系列的32位应用软件。
本次升级项目组态工
作包括总体信息设置、主控卡设置、I/O设置、用户权限设置、操作站设置、操
作小组设置等。
组态工作在工程师站完成，主要进行以下组态：控制站I/O组态，
控制回路组态，绘制主流程图显示画面，报表生成组态，内部自定义控制方案组
态逻辑的编写。
化产区域机笼：SC1-1、SC1-2、SC1-3、SC1-4、SC1-5；
焦炉区域机笼：SC2-1、SC2-2、SC2-3。
浙大中控卡件排列，按照温度（TI）-压力(PI)-流量（FI）-液位(LI)-分析（AI）-其他AI信号-AO信号-DI信号-DO信号-其他类型信号的顺序分配信号点，信号点按字母顺序从小到大排列，不同类型信号之间（温度、压力等）空余2~3
个位置，填上空位号。
5.1画面升级优化
将操作画面优化说明
画面按操作小组分为四部分，即冷鼓焦化、炼焦、1#焦炉、2#焦炉。
每个操作小组含
遵循生产操作便捷原则，要求按生产工艺要求将现用画面进行合理优化；
5.2公共部分设置
报警、趋势要按操作小组分开；
操作小组分为：冷鼓焦化、炼焦、1#焦炉、2#焦炉。
设定历史站，对生产数据进行保存；
将OS02、OS03设定为历史站兼操作员站，对生产数据进行存储；
用户权限设置：1个工程师权限、1个操作权限、1个浏览权限，工程师维护
控制系统，操作区域。
4 结语
系统软件升级后，不但完善了以前软件版本中出现的瑕疵，而且将获得更加
丰富的软件功能，系统软件运行更加稳定、可靠。
Advantrol-ProV2.8的软件授
权将和原系统授权保持一致。
原当前用户组态及流程图转换到升级后的系统中来，用户不需要重新组态，在对现有控制系统升级和进一步优化。
在升级优化后，为
整个高炉的安全稳定运行创造了有利条件，在减少事故率，提高工作效率方面起
到了良好作用。
浙大中控JX-300XP基本介绍共41页文档
66、节制使快乐增加并使享受加强。 —德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
浙大中控JX-300XP基本介绍
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒

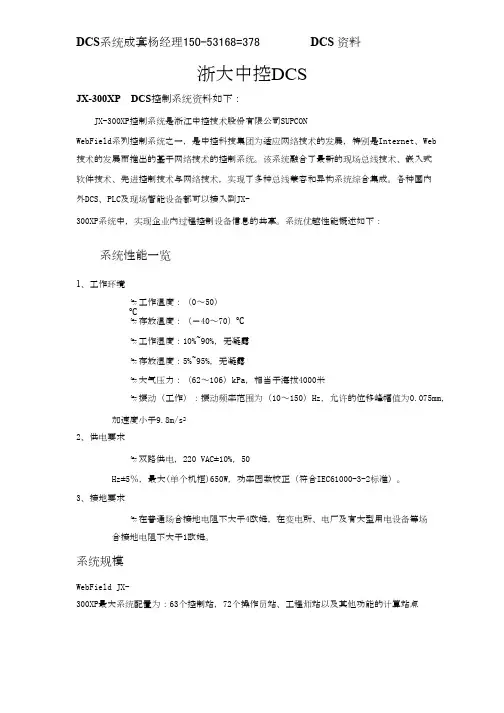

浙大中控DCS系统介绍大全
浙大中控DCSJX-300XP DCS控制系统资料如下：JX-300XP控制系统是浙江中控技术股份有限公司SUPCONWebField系列控制系统之一，是中控科技集团为适应网络技术的发展，特别是Internet、Web技术的发展而推出的基于网络技术的控制系统。
该系统融合了最新的现场总线技术、嵌入式软件技术、先进控制技术与网络技术，实现了多种总线兼容和异构系统综合集成。
各种国内外DCS、PLC及现场智能设备都可以接入到JX-300XP系统中，实现企业内过程控制设备信息的共享。
系统优越性能概述如下：系统性能一览1、工作环境工作温度：（0～50）℃存放温度：（－40～70）℃工作湿度：10%~90%，无凝露存放湿度：5%~95%，无凝露大气压力：（62～106）kPa，相当于海拔4000米振动（工作）：振动频率范围为（10～150）Hz，允许的位移峰幅值为0.075mm，加速度小于9.8m/s22、供电要求双路供电，220 VAC±10%，50Hz±5％，最大(单个机柜)650W，功率因数校正（符合IEC61000-3-2标准）。
3、接地要求在普通场合接地电阻不大于4欧姆，在变电所、电厂及有大型用电设备等场合接地电阻不大于1欧姆。
系统规模WebField JX-300XP最大系统配置为：63个控制站，72个操作员站、工程师站以及其他功能的计算站点JX-300XP系统是在吸取国内外先进技术，结合最新计算机技术、通讯技术、自动化控制技术等先进理论而开发的全数字化控制系统。
它的先进性主要体现在以下几个方面：1、硬件方面：（1）系统所需要的主要元器件均经过严格的筛选使用。
（2）所有卡件均智能化，采用先进生产制造装置和先进检测设备生产制造，并经过长达一周的高低温老化和全面测试。
（3）做抗腐处理，其抗腐蚀性能达到国际最高标准----G3级标准，更加适用于化工场合应用。
控制机柜XP202基本尺寸：2100（H）×800（B）×600（D）mm；可定做2200*800*800或2100*800*800机柜散热方式：顶部安装四个散热风扇（选配）散热；安装方法：焊接或螺栓固定（机柜底部有四个与槽钢紧固的螺栓）；内部机笼安装：架装结构（电源机箱、I/O单元、工业控制计算机）；备注：最多可安装1个XP251-1电源机笼，4个XP211机笼，4个XP251-1电源单体一体化机笼 XP211用于安装系统卡件与各类I/O卡件。

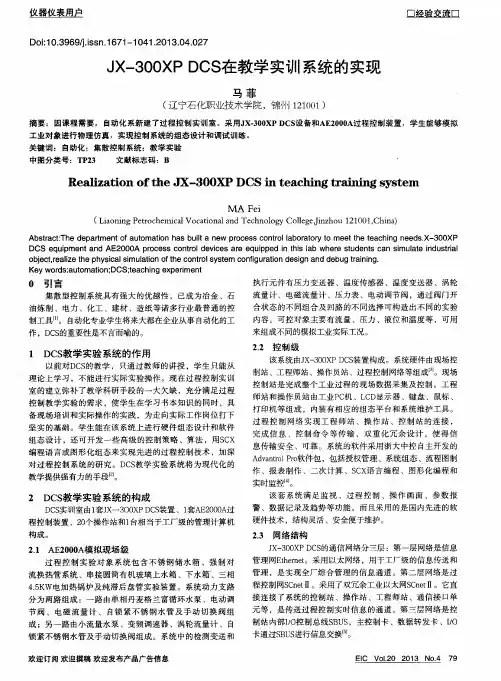

JX-300XP DCS在教学实训系统的实现
