2021年全国物理中考题分类汇编16—《电压和电阻》(真题解析版)
2021年全国物理中考题分类汇编16—《电压和电阻》
一、单选题
1. (2021·
广西壮族自治区贺州市)
以下描述与实际不符的是( )
A.
15℃时声音在空气中的传播速度是340𝑚/𝑠
B.
人的正常体温是38℃
C.
初中物理课本宽度约为18cm
D.
一节干电池的电压大约是1.5𝑉
2. (2021·
黑龙江省七台河市)
下列电路中电压表测量𝑅
2两端电压，且电路连接正确是( )
A.
B.
C.
D.
3. (2021·
湖南省郴州市)
同学们通过两年的物理学习，相信大家对生活中的许多物理知识都有所了解。下
列描述符合实际的是( )
A.
一节干电池的电压是3V
B.
人的正常体温大约是37℃
C.
一名中学生的质量大约是500kg
D.
中学生正常步行的速度大约是10𝑚/𝑠
4. (2021·
四川省广安市)
小明同学对一些防疫物品进行了估测，其中最符合实际的是( )
A.
一张展开的消毒湿巾纸的厚度约为20mm
B.
一瓶100mL
的医用消毒酒精的质量约为2kg
C.
一个常见的成人医用外科口罩的面积约为170𝑐𝑚2
D.
一只手持式电子测温枪的正常工作电压为220V
5. (2021·
湖北省武汉市)
利用如图所示的电路探究
影响导体电阻大小的因素，演示板上固定有a
、b
、
c
、d
四根合金丝，长度关系为𝐿
𝑎=𝐿
𝑏=1
2𝐿
𝑐
=
1
2𝐿
𝑑
，横截面积关系为𝑆
𝑎
=𝑆
𝑏=𝑆
𝑐=1
2𝑆
𝑑，其中
a
、c
、d
均为镍铬合金丝，b
为锰铜合金丝。将
导线P
、Q
分别接在同一根合金丝两端的接线柱上，下列说法正确的是( )
A.
选用a
和b
进行实验，可以探究导体电阻跟导体材料的关系
B.
选用c
和d
进行实验，可以探究导体电阻跟导体长度的关系
C.
选用a
和c
进行实验，可以探究导体电阻跟横截面积的关系
D.
选用b
和d
进行实验，可以探究导体电阻跟导体材料的关系
6. (2021·
四川省成都市)
普通笔记本电脑的电池电压最接近( )
A.
220V
B.
110V
C.
20V
D.
380V
7. (2021·
浙江省温州市)
用伏安法测电功率时，某电表的指针位置如图所示，
其示数为( )
A.
1.30安
B.
0.26安
C.
1.30伏
D.
0.26伏
8. (2021·
山东省泰安市)
下列电路连接正确的是( )
A.
B.
C.
D.
二、填空题
9. (2021·
广西壮族自治区贺州市)
如图所示，电路中一根导线已经与滑动变阻器的B
接线柱连接，当滑动
变阻器的滑片P
向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的______ (选
填“A
”、“C
”或“D
”)接线柱连接；滑动变阻器是通过改变电阻丝的______
来改变电阻的大小。
10. (2021·
广西壮族自治区贺州市)
如图甲所示的电路中，𝐿
1两端的电压为𝑈
1=3.7𝑉，𝐿
2两端的电压如图乙
所示，则𝐿
2两端的电压𝑈
2=
______ V
，电源电压𝑈=
______ V
。
11. (2021·
四川省内江市)
导体电阻的大小不仅跟材料和温度有关，还与其______
和______
有关。
三、实验探究题
12. (2021·
四川省达州市)
为探究导体电阻大小的影响因素，某同学利用同种合金材料制成的a
、b
、c
三条
电阻丝(不考虑温度对电阻的影响)进行实验，a
、b
长度相同，b
、c
粗细相同，如图1
所示。连接电路，
分别接入电阻丝a
、b
、c
，闭合开关后电流表的三次示数如图2
所示。
(1)根据示数可以得出以下结论：
①电阻大小不仅跟导体横截面积有关，还跟导体______
有关。
②
______
电阻丝的阻值最小(选填“a
”“b
”“c
”)。
(2)该同学更换了电源和电流表，添加了电压表和滑动变阻器，设计了图3(甲)所示的电路来测量电阻
丝的电阻。
①图3(乙)是根据图3(甲)连接的实物图，请在错误的导线上打“×”并连接正确。
②闭合开关后，当滑片P
向右移动时，电压表示数______ (选填“变大”“变小”“不变”)；当滑
片P
移到某一位置时，电压表的示数为1.2𝑉，电流表的示数如图丙所示，则𝑅
𝑎=
______ 𝛺；接着他
多次改变滑片位置测量a
电阻丝的电阻值，并求出平均值𝑅
𝑎′，其目的是______
；
③若电源电压为6V
，𝑅
𝑎′=𝑅
𝑎且保持不变，要使图3(乙)连接方式中各电路元件安全，则滑动变阻器
的最大值应不小于______ 𝛺。 答案和解析
1.
【答案】B
【解析】解：
A
、15℃时声音在空气中的传播速度大约是340𝑚/𝑠，故A
符合实际；
B
、人体正常体温在37℃左右，故B
不符合实际；
C
、伸开手掌，大拇指指尖到中指指尖的距离大约20cm
，物理课本的宽度比此数值小一些，为18cm
，故C
符合实际；
D
、一节干电池的电压大约是1.5𝑉，故D
不符合实际。
故选：B
。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最
符合实际的是哪一个。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的
生活同样具有很大的现实意义。
2.
【答案】D
【解析】解：
A
、电流表并联到了电阻𝑅
2两端，𝑅
2被短路，此时电压表测量的是一段导线两端的电压，故A
错误；
B
、电流表并联到了电阻𝑅
2两端，电压表与电阻𝑅
2串联，电流表和电压表的接法错误，故B
错误；
C
、电压表并联到了电阻𝑅
1两端，测量的是𝑅
1两端的电压，故C
错误；
D
、该电路为串联电路，电压表并联到了电阻𝑅
2两端，测量的是𝑅
2两端的电压，电流表串联在电路中，故
D
正确。
故选：D
。
根据电压表的使用规则分析：
①电压表要与待测电路并联；
②电流要从“+“接线柱流入，从“−“接线柱流出(否则指针反向偏转)。
③被测电压不要超过电压表的量程(可以采用试触的方法来看是否超过量程)。
本题考查了电流表、电压表的连接方式，属于基础知识。
3.
【答案】B
【解析】解：A
、一节干电池的电压是1.5𝑉。故A
不符合实际；
B
、正常情况下，人的体温在37℃左右，变化幅度很小。故B
符合实际；
C
、成年人的质量在65kg
左右，中学生的质量比成年人小一些，在50kg
左右。故C
不符合实际；
D
、中学生正常步行的速度在4𝑘𝑚/ℎ=4×1
3.6𝑚/𝑠≈1.1𝑚/𝑠
左右。故D
不符合实际。
故选：B
。
对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理
更好地为生活服务。
4.
【答案】C
【解析】解：A
、一张展开的消毒湿巾纸的厚度约为2mm
。故A
不符合实际；
B
、酒精的密度是0.8𝑔/𝑐𝑚3
，一瓶100𝑚𝐿=100𝑐𝑚3
的酒精的质量在𝑚=𝜌𝑉=0.8𝑔/𝑐𝑚3
×100𝑐𝑚3
=80𝑔
左右。故B
不符合实际；
C
、一只一次性医用口罩的长、宽约20cm
、9cm
，面积约为𝑆=𝑎𝑏=20𝑐𝑚×9𝑐𝑚=180𝑐𝑚2
，接近170𝑐𝑚2
。
故C
符合实际；
D
、手持式电子测温枪一般由4
节干电池提供电压，正常工作电压为6V
。故D
不符合实际。
故选：C
。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排
除与生活实际相差较远的选项，找出符合生活实际的答案。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理
更好地为生活服务。
5.
【答案】A
【解析】解：A
、选用a
和b
进行实验，a
和b
长度相同，横截面积相同，而材料不同，所以可以探究导体
电阻跟导体材料的关系，故A
正确；
B
、选用c
和d
进行实验，c
和d
长度相同，材料相同，而横截面积不同，所以可以探究导体电阻跟导体横
截面积的关系，故B
错误；
C
、选用a
和c
进行实验，a
和c
材料相同，横截面积相同，而长度不同，所以可以探究导体电阻跟长度的
关系，故C
错误；
D
、选用b
和d
进行实验，b
和d
长度不同，横截面积不同，材料不同，有三个变量，所以不可以探究导体

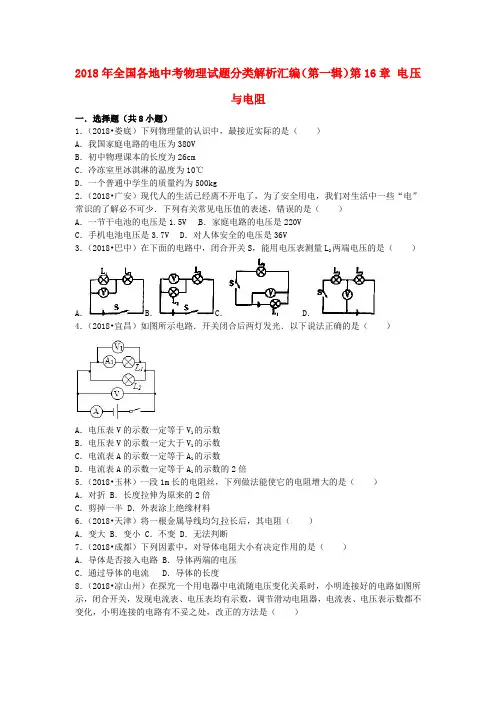

【2018年中考真题模拟】全国各地2018年中考物理试题分类汇编(第一辑)第16章 电压与电阻(含解析)
2018年全国各地中考物理试题分类解析汇编（第一辑）第16章 电压与电阻
一．选择题（共8小题）
1．（2018•娄底）下列物理量的认识中，最接近实际的是（ ）
A．我国家庭电路的电压为380V
B．初中物理课本的长度为26cm
C．冷冻室里冰淇淋的温度为10℃
D．一个普通中学生的质量约为500kg
2．（2018•广安）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（ ）
A．一节干电池的电压是1.5V B．家庭电路的电压是220V
C．手机电池电压是3.7V D．对人体安全的电压是36V
3．（2018•巴中）在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（ ）
A． B． C． D．
4．（2018•宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（ ）
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
5．（2018•玉林）一段1m长的电阻丝，下列做法能使它的电阻增大的是（ ）
A．对折 B．长度拉伸为原来的2倍
C．剪掉一半 D．外表涂上绝缘材料
6．（2018•天津）将一根金属导线均匀拉长后，其电阻（ ）
A．变大 B．变小 C．不变 D．无法判断
7．（2018•成都）下列因素中，对导体电阻大小有决定作用的是（ ）
A．导体是否接入电路 B．导体两端的电压
C．通过导体的电流 D．导体的长度
8．（2018•凉山州）在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（ ）

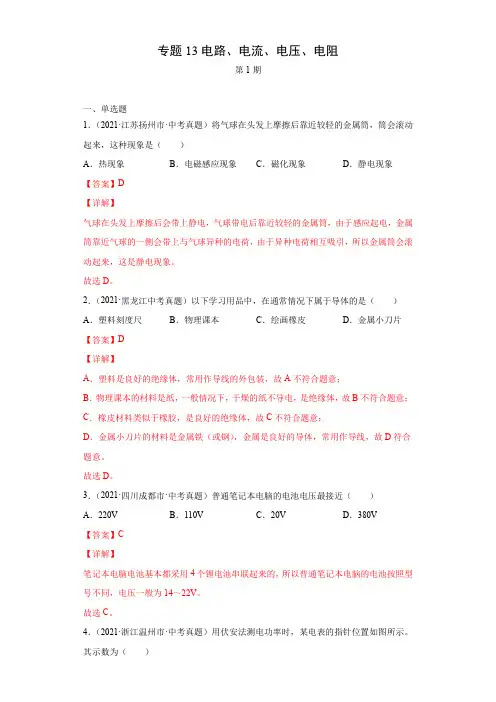

2021年全国中考物理试题真题分项汇编-专题13电路、电流、电压、电阻(解析版)
专题13电路、电流、电压、电阻
第1期
一、单选题
1．（2021·江苏扬州市·中考真题）将气球在头发上摩擦后靠近较轻的金属筒，筒会滚动起来，这种现象是（ ）
A．热现象 B．电磁感应现象 C．磁化现象 D．静电现象
【答案】D
【详解】
气球在头发上摩擦后会带上静电，气球带电后靠近较轻的金属筒，由于感应起电，金属筒靠近气球的一侧会带上与气球异种的电荷，由于异种电荷相互吸引，所以金属筒会滚动起来，这是静电现象。
故选D。
2．（2021·黑龙江中考真题）以下学习用品中，在通常情况下属于导体的是（ ）
A．塑料刻度尺 B．物理课本 C．绘画橡皮 D．金属小刀片
【答案】D
【详解】
A．塑料是良好的绝缘体，常用作导线的外包装，故A不符合题意；
B．物理课本的材料是纸，一般情况下，干燥的纸不导电，是绝缘体，故B不符合题意；
C．橡皮材料类似于橡胶，是良好的绝缘体，故C不符合题意；
D．金属小刀片的材料是金属铁（或钢），金属是良好的导体，常用作导线，故D符合题意。
故选D。
3．（2021·四川成都市·中考真题）普通笔记本电脑的电池电压最接近（ ）
A．220V B．110V C．20V D．380V
【答案】C
【详解】
笔记本电脑电池基本都采用4个锂电池串联起来的，所以普通笔记本电脑的电池按照型号不同，电压一般为14～22V。
故选C。
4．（2021·浙江温州市·中考真题）用伏安法测电功率时，某电表的指针位置如图所示。其示数为（ ）
A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
【答案】B
【详解】
由图可知，该电表是电流表，由于电流表使用接线柱“-”和“0.6”，所以使用0~0.6A的量程，因为0A到0.2A之间平均分成10个小格，所以分度值是0.02A，那么电流表的示数为
0.2A0.023A=0.26A
故选B。
5．（2021·浙江湖州市·中考真题）2020年10月15日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。超导材料可以应用在（ ）

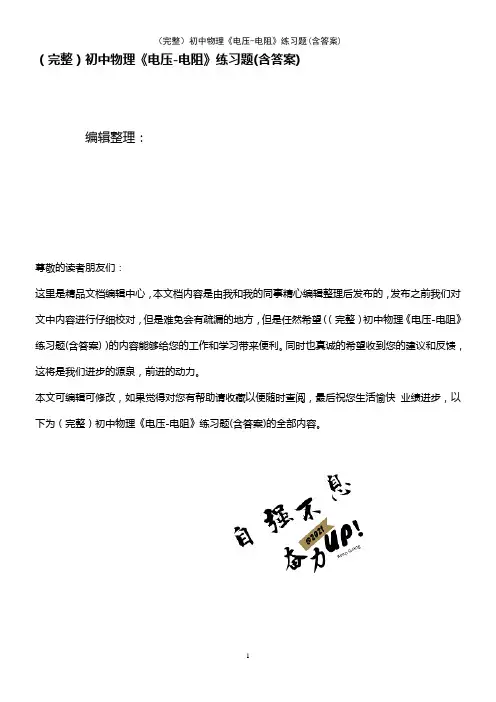

(2021年整理)初中物理《电压-电阻》练习题(含答案)
（完整）初中物理《电压-电阻》练习题(含答案)
1 （完整）初中物理《电压-电阻》练习题(含答案)
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）初中物理《电压-电阻》练习题(含答案)）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为（完整）初中物理《电压-电阻》练习题(含答案)的全部内容。
（完整）初中物理《电压-电阻》练习题(含答案)
2 图6—人教版九年级物理(下册）《第六章电压 电阻》练习题（
一 .选择题(40分）
1．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后,小新用电压表测量了它的电压,你觉得它的电压有多高？（ ）
A．3V B．220V C．1。5V D．0.2V
2．关于电源，下列说法中正确的是( ）
A．是提供电荷量的装置 B．是提供电流的装置
C．是提供电压的装置 D．是提供用电器的装置
3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：( )
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．无法判断。
＊4．如图6—31所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是（ ）

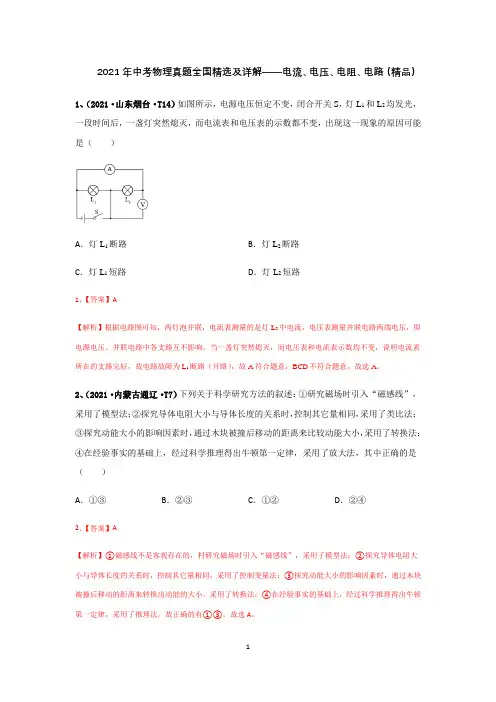

2021年中考物理真题全国精选及详解——电流、电压、电阻、电路(精品)
1
2021年中考物理真题全国精选及详解——电流、电压、电阻、电路（精品）
1、（2021·山东烟台·T14）如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
1、【答案】A
【解析】根据电路图可知，两灯泡并联，电流表测量的是灯L2中电流，电压表测量并联电路两端电压，即电源电压。并联电路中各支路互不影响，当一盏灯突然熄灭，而电压表和电流表示数均不变，说明电流表所在的支路完好，故电路故障为L1断路（开路），故A符合题意，BCD不符合题意。故选A。
2、（2021·内蒙古通辽·T7）下列关于科学研究方法的叙述：①研究磁场时引入“磁感线”，采用了模型法；②探究导体电阻大小与导体长度的关系时，控制其它量相同，采用了类比法；③探究动能大小的影响因素时，通过木块被撞后移动的距离来比较动能大小，采用了转换法；④在经验事实的基础上，经过科学推理得出牛顿第一定律，采用了放大法，其中正确的是（ ）
A．①③ B．②③ C．①② D．②④
2、【答案】A
【解析】①磁感线不是客观存在的，村研究磁场时引入“磁感线”，采用了模型法；②探究导体电阻大小与导体长度的关系时，控制其它量相同，采用了控制变量法；③探究动能大小的影响因素时，通过木块被撞后移动的距离来转换出动能的大小，采用了转换法；④在经验事实的基础上，经过科学推理得出牛顿第一定律，采用了推理法。故正确的有①③。故选A。 2
3、（2021·内蒙古通辽·T5）小强把台灯的插头插在插座上，插座上有一个开关1S和一个指示灯1L，台灯开关和灯泡分别用2S、2L表示，当只闭合2S时，台灯不发光，当只闭合1S时，指示灯发光，再闭合2S时，台灯发光。下列设计的电路符合要求的是（ ）
A． B．
C． D．
2021年全国中考物理试题真题分项汇编-专题13电路、电流、电压、电阻(含答案与解析)
专题13电路、电流、电压、电阻
第2期
一、单选题
1．（2021·湖南邵阳市·中考真题）为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（ ）
A．电流 B．电阻 C．电功率 D．功
【答案】B
【详解】
A．电流的单位是安培，故A不符合题意；
B．电阻的单位是欧姆，故B符合题意；
C．电功率的单位是瓦特，故C不符合题意；
D．功的单位是焦耳，故D不符合题意。
故选B。
2．（2021·新疆中考真题）下列电工用品中，通常情况下属于导体的是（ ）
A．塑料管 B．陶瓷球 C．橡胶垫 D．保险丝
【答案】D
【详解】
A．导体是指那些容易导电的物体，不容易导电的叫绝缘体，塑料管不容易导电，是绝缘体，A不符合题意；
B．陶瓷球不容易导电，是绝缘体，B不符合题意；
C．橡胶垫不容易导电，是绝缘体，C不符合题意；
D．保险丝通常选用电阻大，熔点低的金属材料制成，金属容易导电，故保险丝是导体，D符合题意。
故选D。
3．（2021·湖南长沙市·中考真题）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（ ）
A． B． C． D．
【答案】C
【详解】
电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。
A．电动机和灯泡是串联，故A不符合题意；
B．灯泡不能独立工作，故B不符合题意；
C．电动机和灯泡时并联，且安全，故C符合题意；
D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。
故选C。
4．（2021·江苏苏州市·中考真题）下列说法中正确的是（ ）
A．汤姆生发现了电子，说明原子是可分的
B．用手捏面包，面包的体积变小了，说明分子间有空隙
C．摩擦起电使物体产生了电子，带上了正负两种电荷
D．超导体的导电性能介于导体和绝缘体之间
【答案】A
【详解】
A．1897年，英国科学家汤姆生通过研究真空管放电实验，发现了电子，说明原子是可分的，故A正确；

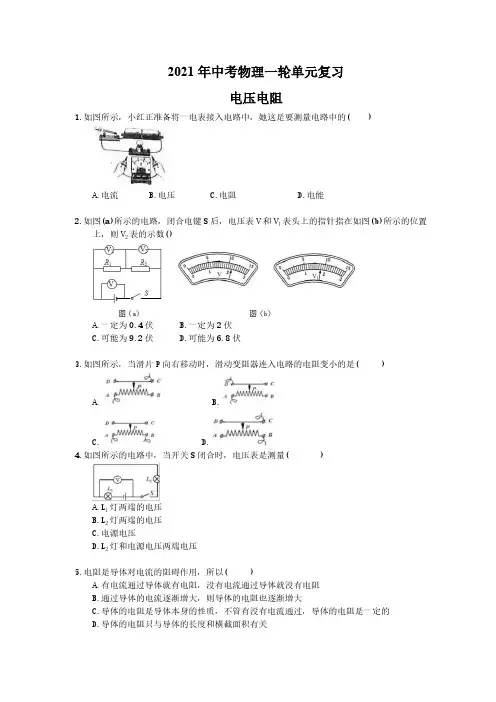

2021年中考物理一轮复习《电压电阻》(含答案解析)
2021年中考物理一轮单元复习
电压电阻
1.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的( )
A.电流 B.电压 C.电阻 D.电能
2.如图(a)所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图(b)所示的位置
上，则V2表的示数()
A.一定为0.4伏 B.一定为2伏
C.可能为9.2伏 D.可能为6.8伏
3.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是( )
A.
B.
C.
D.
4.如图所示的电路中，当开关S闭合时，电压表是测量( )
A.L1灯两端的电压
B.L2灯两端的电压
C.电源电压
D.L2灯和电源电压两端电压
5.电阻是导体对电流的阻碍作用，所以( )
A.有电流通过导体就有电阻，没有电流通过导体就没有电阻
B.通过导体的电流逐渐增大，则导体的电阻也逐渐增大
C.导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的
D.导体的电阻只与导体的长度和横截面积有关
6.如图所示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是( )
A.通过a点的电流等于通过c点的电流
B.通过a点的电流大于通过c点的电流
C.电压表测的是c点的电压
D.电压表测的是电源电压
7.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是( )
A.电流表、电流表、电压表
B.电压表、电流表、电压表
C.电压表、电流表、电流表
D.电流表、电压表、电流表
8.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是( )
A.①是电压表，②是电压表，③是电流表
B.①是电压表，②是电流表，③是电压表
C.①是电流表，②是电压表，③是电流表
D.①是电流表，②是电流表，③是电压表
9.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是( )
A.导线较粗的电阻大
B.若它们粗细相同，则导线较长的电阻大
C.导线较细的电阻大
D.若它们长度相同，则导线较粗的电阻大
10.关于电阻，下列说法中正确的是( )
三年2021—2023)中考真题分项专题16 电压 电阻 16.2串并联电路中电压的规律(教师版)
专题十六 电压、电阻
16.2串并联电路中电压的规律——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·四川内江·统考中考真题）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ ）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
【答案】A
【详解】A．若L1短路，则L1不亮，L2亮，电流表有示数，电压表无示数，故A符合题意；
BD．闭合开关后一灯亮，另一灯不亮，电流表有示数，说明电路是通路，又因为电路是串联电路，所以故障不能是灯断路，故BD不符合题意；
C．若L2短路，则L2不亮，L1亮，电流表有示数，电压表有示数，故C不符合题意。
故选A。
2．（2023·湖南益阳·统考中考真题）如图所示电路中，电源电压保持不变，1R和2R为定值电阻。先闭合开关S1，再闭合开关S2后，电流表和电压表的示数变化的情况是（ ）
A．电流表示数增大，电压表示数不变 B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数增大 D．电流表示数不变，电压表示数增大
【答案】A
【详解】先闭合开关S1，电路中只有电阻R2工作，电流表测量电路中的电流，电压表测量电源电压；再闭S2后，两电阻并联，电流表测量干路的电流，电压表仍测量电源电压，由于电源电压不变，所以先闭合开关S1，再闭S2后，电压表示数不变；由于并联电路各支路互不影响，所以通过R2的电流不变，并联电路干路电流等于各支路电流的和，所以先闭合开关S1，再闭S2后，电流表示数变大，故A符合题意，BCD不符合题意。
故选A。 3．（2023·四川达州·统考中考真题）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）
A．灯泡L1和L2发光时，两灯并联
B．灯泡熄灭是由于灯L2断路造成的
2021届中考物理一轮复习 考点16 电压和电阻【讲解】(教师版含解析)
第十六章 电压和电阻【综合备课】
2021年中考物理一轮复习
1.了解：生活常用电源电压；变阻器的构造。
2.会：连接电压表和测量电压；连接变阻器。
3.理解：电压的概念；电阻的概念。
4.掌握：影响电阻大小的因素及使用探究；电路故障分析。
5.认识：变阻器工作原理。
★知识点一：电压
1.什么是电压
(1)电压作用是使电路中的自由电荷定向移动，形成电流；电源是提供电压的装置。
(2)电路中获得持续电流的条件：①电路中有电源(或电路两端有电压)；②电路是通路。
注：说电压时，要说“某电路或AB”两端的电压(如图(1)所示，1、2两端电压或者2、3两端电压)；说电流时，要说通过“某电阻、某支路或某元件(如图(1)，通过电池的电流或者通过电阻R1的电流)”的电流。
2.电压的单位：在国际单位制中，电压单位是伏特(简称为伏，符号是V)；电压常用单位还有：千伏(kV)、毫伏(mV)、微伏(μV)
换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。
(2)生活中常见电压值：一节干电池1.5V，一节蓄电池2V，家庭用电电压220V，安全电压不高于36V。
图(1)常见电路 图(2)电流表 图(3)电压表
3.电压测量(如图(3)所示)：(1)测量仪器：电压表，符号是○V； (2)读数时，看清接线柱上标的量程(3V、15V两个量程)、分度值(3V量程分度值是0.1V,15V路程分度值是0.5V)；
(3)使用规则：①电压表要并联在电路中；②电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏。③被测电压不要超过电压表的最大量程。
注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧坏电压表。②选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，若被测电压在3V～15V可测量；若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
2021年全国(150套)中考物理真题分类汇编：14 电路 电流 电压 电阻(完整版)
1 2021年全国各地中考物理真题分类汇编：14 电路 电流 电压
电阻（解析版）
第一辑
一、单选题
1．（2021·山东临沂市·中考真题）2021年5月20日，第五届世界智能大会在天津梅江会展中心隆重开幕，长安智能化汽车UNI——K（如图）充分展现了“中国智造”科技风采，UNI——K不仅可以实现自动刷脸识别车主身份、车内拍抖音、全速自适应巡航等众多功能，其炫酷的转向灯也尽显奢华。关于UNI——K，下列判断正确的是（ ）
A．车内的集成电路由超导材料制成 B．左右转向灯之间是并联连接的
C．拍抖音时，景物通过摄像头成虚像 D．汽车的电动机利用了电磁感应原理
【答案】B
【详解】
A．车内的集成电路由半导体材料构成，而非由超导体材料构成，故A错误；
B．左右转向灯可以单独工作，故是并联连接，故B正确；
C．拍抖音时，摄像头成的是倒立缩小的实像，故C错误；
D．电动机的工作原理是通电导体在磁场中受到力的作用，故D错误。
故选B。
2．（2021·湖南邵阳市·中考真题）将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（ ）
A．带负电 B．带正电
C．可能带正电，可能带负电 D．无法判断
【答案】B
【详解】
毛皮摩擦过的橡胶棒带负电，根据电荷间相互作用规律，异种电荷相互吸引，因此带电轻质 2 小球带正电，故B符合题意；
故选B。
3．（2021·湖南邵阳市·中考真题）为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（ ）
A．电流 B．电阻 C．电功率 D．功
【答案】B
【详解】
A．电流的单位是安培，故A不符合题意；
B．电阻的单位是欧姆，故B符合题意；
C．电功率的单位是瓦特，故C不符合题意；
D．功的单位是焦耳，故D不符合题意。
故选B。
4．（2021·新疆中考真题）下列电工用品中，通常情况下属于导体的是（ ）
A．塑料管 B．陶瓷球 C．橡胶垫 D．保险丝
48.2021中考物理必备专题16 电压和电阻(练习)(学生版)
专题16 电压和电阻（练习）（学生版）
第一部分 基础练习
一、选择题
1.用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果（ ）。
A．灯泡可能烧坏 B．电压表烧坏 C．灯泡不亮 D．电压表无读数
2.在下图所示的电路中，闭合开关S，电压表能测量L1两端电压的是（ ）。
A B C D
3.如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（ ）。
A．3V B．6V C．4.5V D．9V
4.如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）。
A．L1的灯丝断了 B．L2的灯丝断了 C．L1的接线短路 D．L2的接线短路
5.如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为10V，电流表示数为1A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（ ）。
A．10Ω、15V；B．40Ω、10V；C．40Ω、15V；D．10Ω、10V
6.在图中所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。一段时间后，有一个电表的示数增大；然后将电流表A与电阻R1位置互换后，发现电压表的示数不变。若故障只发生在电阻R1、R2上，则（ ）。
A．R1一定短路；B．R2一定短路；C．R1可能短路；D．R2可能断路
7.在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（ ）。
A B C D
8.如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）。
A．L1两端的电压为3V B．L2两端的电压为3V
