深化设计工作流程一、流程图未通过未通过的材料的性能、采购、生产过程都要有一定的了解。
比如说原设计中有一个墙面是木饰面，设计图中没有对他进行分块的表示。
那我们就要根据我们国内的加工条件结合运输条件来决定这个墙面的分块方案，留出工艺槽，注意工艺槽的做法（图5），同时要建议境外设计师并说服对方。
还有比如说石材干挂墙面，一般在境外设计图中只是采用一些常规的干挂件做法。
我们深化设计师就要结合现场的实际情况采用究竟是网络状背挂式（图1）还是点式背挂式（图2）。
如果在普通的楼层，我们一般都会再混凝土墙面把网络状的角铁架膨胀螺丝固定好调整好水平后，再用可调式挂件固定大理石，那如果碰到超高层的建筑，这样的做法可能会对大理石产生不平衡的预应力，造成大理石裂开。
这是由于超高层建筑在建筑的上端受到风荷载会使整个建筑造成螺旋形晃动，越高晃的程度越大，在这种情况下我们就应该考虑采用点式背挂式的方法，来使得墙面每块大理石有微小的调整空间，以便抵抗不平衡的预应力。
作为一个合格的深化设计师不仅要具备以上三个方面的能力，还要一个更重要的能力就是细心，就是如何在吃透境外设计图纸的前提下结合现场的实际情况来对这些图纸进行深化，把这些图纸变成一套符合现场情况的确实可行的图纸，只能这样才能真正达到设计指导施工，方便工程管理的目的，与细心密切相关的还有一个重要的就是沟通，也就是首先怎样通过细心去发现问题，然后通过沟通去解决问题，沟通的面很广，不仅要和设计方沟通，还要和施工方、甲方、监理方、材料商等其他方面的沟通，目的是通过沟通寻找自己想解决问题的答案，还有就是通过沟通来让下面的施工方执行我们的深化图纸。
深化设计是有境外设计项目到国内以后才产生的，其真正的意义实际上是施工工艺上的深化，也就是在满足原设计效果的前提下对施工工艺进行优化的一个过程，上海浦东香格里拉是比较传统的富有高档氛围的商务型酒店（图9），大量采用了酸枝木、卷纹花梨、桃花芯树杈、红影木饰面。
深化设计组织机构及职责
深化设计组织机构及职责深化设计的及时与否直接影响到工程的施工进度，深化设计的质量高低直接影响到整个工程的使用功能及施工成本，为了圆满的完成本工程的图纸深化设计工作，我公司将在总承包项目经理部中技术质量部下专门设置深化设计室，该部门在项目经理的直接领导下负责本工程深化设计的全面管理和协调工作。
（一）、深化设计小组组织机构深化设计室将由两部分人员组成：第一部分为现场协调人员，计划配置人员，主要负责协调各个专业间深化设计图的衔接；按时将深化设计图纸交付业主、设计师、监理审批，并对他们提出的修改意见及时进行回复，以满足现场施工需要并保证项目的施工质量。
第二部分为专业深化设计人员，计划配置人员，主要由具有丰富深化设计经验的各专业工程师组成，分别负责各专业的深化设计及专业分包的深化设计协调工作，必要时还可以借助我公司设计单位的力量进行补充。
深化设计组织机构框架图如下：（二）、深化设计部门及岗位职责1、深化设计部职责负责与业主、设计、监理方进行沟通，了解设计意图，获取施工图纸的出图时间，并及时将所掌握的有关信息反馈给总承包相关部门及各专业分包单位。
负责向各专业分包进行深化设计交底，明确各专业深化图的进度、质量、技术标准等要求。
审核分包单位深化的施工图。
负责对各指定专业分包的深化设计工作进行协调管理，确保各专业的深化设计相互交圈，相互吻合。
负责完成总包施工范围内所有施工项目的深化设计工作，如防水、建筑等。
负责对所有深化设计图纸进行审核并报审。
负责对经业主、设计、监理审核完成的深化设计图纸进行收发登记管理，并进行内部设计交底工作。
负责在工程竣工后将深化设计图移交给技术部。
2、设计人员职责（一）、深化设计图纸应坚持的几个原则1、管线布置排列一般原则决定各管道的最终安装标高的优先排序是排水管、电缆桥架、线槽、暖通管道、通风管道。
电缆桥架、线槽尽量高位安装，通风管道低位安装。
水管与电缆桥架、线槽应尽量错位安装，保证水管与电缆桥架平面不在同一路由。
深化设计方案思路及流程
钢结构深化设计思路及流程、钢结构单位在拿到图纸后，项目专职深化人员首先要对整套图纸读懂吃透。
对图纸表达不详细或不明白的地方进行归纳整理以书面的形式向总包、设计进行正式提交，在下一个设计周例会上进行答疑再对答疑结果，总包、设计进行签字确认。
钢结构深化单位在拿到正式的签字确认单后，方可进行下一步工作。
、按照深化的程序要求对钢结构制作和安装方案进行会审。
深化设计过程应包含钢结构制作工艺流程、节段划分方案、制作精度控制方案、质量检测方案、关键节点的计算分析以及与深化设计有关的整体分析等内容。
(1)钢结构深化设计开始前，按IS09001的程序文件的要求, 对钢结构制作和安装方案进行会审。
(2)深化设计过程应包含钢结构制作工艺流程、节段划分方案、制作精度控制方案、质量检测方案等内容,⑶深化设计流程图如下:详图设计单位确定杆件分段位置、 加工工艺图纸分批情况及图纸提交时间提交图纸图纸交底及工厂开始下一批图纸设计服务1 P设计结束，提交完整设 计图纸(4) 深化设计出图思路钢结构进行具体深化。
对每个单体的重要关键节点以及构件图重要的焊缝形式等 深化图送*校对、审核并修改根据招标单位提供的本工程钢结构图纸、补充文件及招标文件，对本工程的 完成一批图纸及自校施工图设计方确认施工图设计方确认交设计、业主、监理确认后，方可下料制作作为工程施工及验收依据。
(5)先进的钢结构深化设计软件本工程的深化设计采用CAD4行三维建模。
(6)图纸深化设计进度控制及保证措施1)图纸深化设计进度控制中标后，设计部根据工程总进度和资源情况排出“深化设计进度计划图”，明确本工程各结构设计进度节点，确保满足本工程总体制作进度；在设计院提交总体设计资料前，我公司将组建专项设计组，派1-2名深化设计人员到设计院提前熟悉设计内容，领会设计意图，以确保图纸转化按照总体设计进行；在完成每个分项设计后，即刻向设计院上报并申请深化设计图纸的审批，对审批后需要修改的部分，及时进行修改，直到审批合格；实行“设计倒计时”制度，使每个人明确自己分项设计进度对于总体设计进度的重要性，目标明确，确保节点。
深化设计工作流程 (1)精选全文完整版
可编辑修改精选全文完整版深化设计工作流程一、流程图未通过未通过的材料的性能、采购、生产过程都要有一定的了解。
比如说原设计中有一个墙面是木饰面，设计图中没有对他进行分块的表示。
那我们就要根据我们国内的加工条件结合运输条件来决定这个墙面的分块方案，留出工艺槽，注意工艺槽的做法（图5），同时要建议境外设计师并说服对方。
还有比如说石材干挂墙面，一般在境外设计图中只是采用一些常规的干挂件做法。
我们深化设计师就要结合现场的实际情况采用究竟是网络状背挂式（图1）还是点式背挂式（图2）。
如果在普通的楼层，我们一般都会再混凝土墙面把网络状的角铁架膨胀螺丝固定好调整好水平后，再用可调式挂件固定大理石，那如果碰到超高层的建筑，这样的做法可能会对大理石产生不平衡的预应力，造成大理石裂开。
这是由于超高层建筑在建筑的上端受到风荷载会使整个建筑造成螺旋形晃动，越高晃的程度越大，在这种情况下我们就应该考虑采用点式背挂式的方法，来使得墙面每块大理石有微小的调整空间，以便抵抗不平衡的预应力。
作为一个合格的深化设计师不仅要具备以上三个方面的能力，还要一个更重要的能力就是细心，就是如何在吃透境外设计图纸的前提下结合现场的实际情况来对这些图纸进行深化，把这些图纸变成一套符合现场情况的确实可行的图纸，只能这样才能真正达到设计指导施工，方便工程管理的目的，与细心密切相关的还有一个重要的就是沟通，也就是首先怎样通过细心去发现问题，然后通过沟通去解决问题，沟通的面很广，不仅要和设计方沟通，还要和施工方、甲方、监理方、材料商等其他方面的沟通，目的是通过沟通寻找自己想解决问题的答案，还有就是通过沟通来让下面的施工方执行我们的深化图纸。
深化设计是有境外设计项目到国内以后才产生的，其真正的意义实际上是施工工艺上的深化，也就是在满足原设计效果的前提下对施工工艺进行优化的一个过程，上海浦东香格里拉是比较传统的富有高档氛围的商务型酒店（图9），大量采用了酸枝木、卷纹花梨、桃花芯树杈、红影木饰面。
深化设计方案的一般步骤
深化设计方案的一般步骤-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN1、关于深化设计深化设计，就是施工单位根据设计蓝图、标准图集、施工规范的要求。
凭借自身的施工经验及人才优势，结合施工现场的实际情况，对原设计进行优化、调整、完善。
针对目前存在的一些设备安装图纸过粗，过分依赖专业设计，且专业设计之间缺乏沟通，加之一些专业设备在施工过程中的变化，因此如果一味的按照设计图纸施工，则会造成返工浪费，不仅延误工期，也造成物质、人力的损失。
2、深化设计方向在过去的施工中，虽未提及深化设计，但也做了部分深化设计的工作。
例如在单项工程开工前，都要召开几次现场协调会，召集各专业工长，对所有的管线进行大致的排布并按此图施工。
这种现场协调会不能达到深化设计的深度。
而在真正实施的深化设计中，要求将各专业设备、管线根据设计原图纸在同一张图纸上进行综合布置，且综合布置的管线图要达到施工图标准，交业主、监理、设计院审核、签认后才能施工。
使得大部分问题得以在深化设计中解决，保证施工顺利进行。
⑴对各专业得管线进行综合排布，提高或保证一定吊顶标高，使各类管线排列有序、美观简洁。
⑵结合本工程得创优计划要求，对设计图纸进行细化，标注出部分节点的具体做法，保证工程的实施效果。
⑶对设计蓝图进行优化、对使用功能进行完善。
这是目前正在逐步拓展的方向。
3、深化设计的基本步骤⑴争取业主、监理及设计院的支持、配合：特别是设计院的配合，因为需要设计院提供各专业设计图纸电子版，有了各专业设计图纸电子版后我们的工作就可以做到事半功倍。
同时深化图纸设计贯穿整个建筑施工过程，涉及工程前期投资控制、工程的施工图设计阶段至施工过程中的各方单位配合等问题，也涉及到建筑的某些使用功能的局部调整，各种材料设备的选型，部分精装修的方案确定。
工程进场后，工程积极与业主沟通，并指出以往工程施工过程中存在的质量问题往往与设计缺陷有关。
使业主正确认识到深化设计图纸的重要性，让业主会同各分包单位同工程一道进行深化图纸设计。
深化设计思路及流程

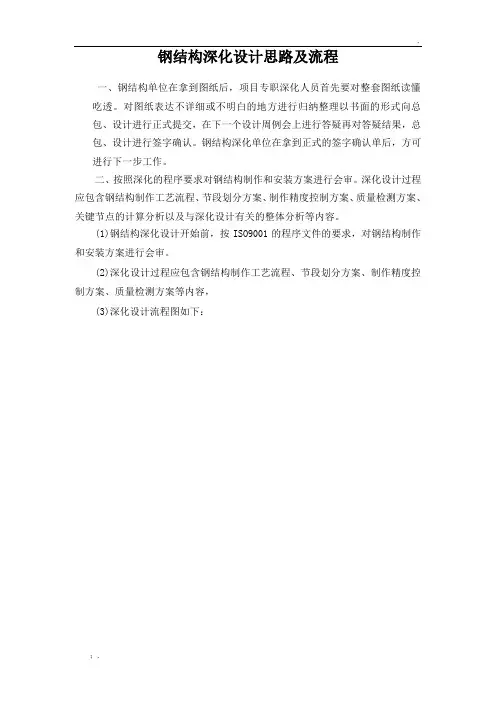

钢结构深化设计思路及流程一、钢结构单位在拿到图纸后，项目专职深化人员首先要对整套图纸读懂吃透。
