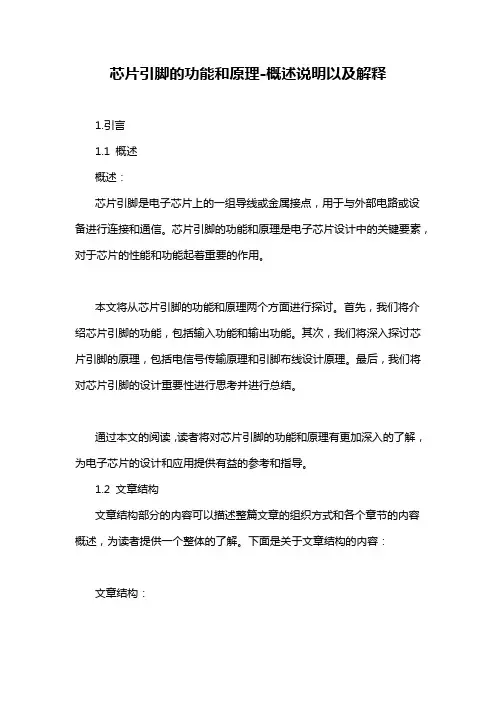

芯片引脚的功能和原理-概述说明以及解释1.引言1.1 概述概述：芯片引脚是电子芯片上的一组导线或金属接点，用于与外部电路或设备进行连接和通信。
芯片引脚的功能和原理是电子芯片设计中的关键要素，对于芯片的性能和功能起着重要的作用。
本文将从芯片引脚的功能和原理两个方面进行探讨。
首先，我们将介绍芯片引脚的功能，包括输入功能和输出功能。
其次，我们将深入探讨芯片引脚的原理，包括电信号传输原理和引脚布线设计原理。
最后，我们将对芯片引脚的设计重要性进行思考并进行总结。
通过本文的阅读，读者将对芯片引脚的功能和原理有更加深入的了解，为电子芯片的设计和应用提供有益的参考和指导。
1.2 文章结构文章结构部分的内容可以描述整篇文章的组织方式和各个章节的内容概述，为读者提供一个整体的了解。
下面是关于文章结构的内容：文章结构：本文将围绕着"芯片引脚的功能和原理"展开详细论述。
全文分为引言、正文和结论三个部分。
引言部分首先对文章的研究对象进行了概述，即芯片引脚的功能和原理。
然后介绍了整篇文章的结构和目的，以供读者了解文章的主要内容和意图。
正文部分是本文的核心，主要分为两个部分：芯片引脚的功能和芯片引脚的原理。
在芯片引脚的功能部分中，将详细讨论芯片引脚的输入功能和输出功能，包括它们的定义、作用以及在芯片电路中的应用。
而在芯片引脚的原理部分，将着重介绍电信号传输原理和引脚布线设计原理，解释芯片引脚的工作原理和其与整个芯片电路的关系，为读者提供深入的理解。
结论部分对前文的内容进行总结，并对芯片引脚设计的重要性进行思考。
通过本文的探讨，我们可以更好地理解芯片引脚的功能和原理，并认识到合理的引脚设计对芯片电路的性能和稳定性的重要性。
同时，我们也可以对今后的芯片设计提供一些思考和启示。
通过以上的文章结构，希望能够为读者提供一个清晰的阅读框架，使读者能够更好地理解和掌握芯片引脚的功能和原理。
1.3 目的文章目的是介绍和解析芯片引脚的功能和原理。
ic各脚功能
IC各脚功能.txt婚姻是键盘，太多秩序和规则；爱情是鼠标，一点就通。
男人自比主机，内存最重要；女人好似显示器，一切都看得出来。

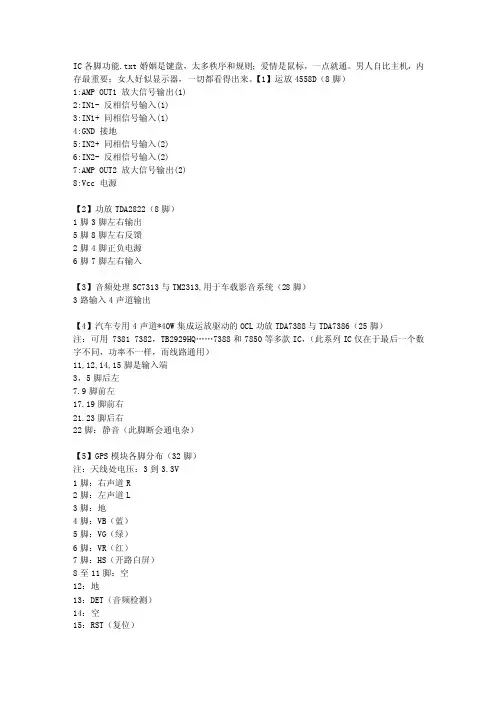

【1】运放4558D（8脚）1:AMP OUT1 放大信号输出(1)2:IN1- 反相信号输入(1)3:IN1+ 同相信号输入(1)4:GND 接地5:IN2+ 同相信号输入(2)6:IN2- 反相信号输入(2)7:AMP OUT2 放大信号输出(2)8:Vcc 电源【2】功放TDA2822（8脚）1脚3脚左右输出5脚8脚左右反馈2脚4脚正负电源6脚7脚左右输入【3】音频处理SC7313与TM2313,用于车载影音系统（28脚）3路输入4声道输出【4】汽车专用4声道*40W集成运放驱动的OCL功放TDA7388与TDA7386（25脚）注：可用 7381 7382，TB2929HQ……7388和7850等多款IC，（此系列IC仅在于最后一个数字不同，功率不一样，而线路通用）11,12,14,15脚是输入端3，5脚后左7.9脚前左17.19脚前右21.23脚后右22脚：静音（此脚断会通电杂）【5】GPS模块各脚分布（32脚）注：天线处电压：3到3.3V1脚：右声道R2脚：左声道L3脚：地4脚：VB（蓝）5脚：VG（绿）6脚：VR（红）7脚：HS（开路白屏）8至11脚：空12：地13：DET（音频检测）14：空15：RST（复位）16：TXD（触摸）17至20：空21：D122：D223：CLK24：3V325：DEL26：CMD27：D328：D2【21到28是卡座】29至30：地31：ACC记忆32：电源B正（12V）【6】TM2313音频处理【7】BD3702音频处理【8】收音模块4730（24脚）1脚：dout（空，英文nc表示空）2脚： dfs（空）3脚：GPO3/DCLK（晶振脚）4脚：GPO2/INT（地）5脚：GPO1（电源串联1k接过来的电压）6脚至7脚：空8脚： FM天线9脚：RF天线（GND）10脚至11脚：空12脚 :AM天线13脚至14脚：GND15脚：RST（复位脚）16脚：SEN（通常接地）17脚：SCLK18脚：SDIO（DATA）19脚：RCLK（晶振脚）20脚至21脚：电源脚（VCC3.3V）22脚：GND23脚：音频（R）《通常用AR表示，全英文AUDIO即是AR》24脚：音频（L）《通常用AL表示，全英文AUDIO即是AL》【9】视频fms6502【10】SD卡（共9脚）（全名：SecureDigitalCard简称大卡）—安全数码卡1脚：CD DAT3 I/O/PP 卡监测数据位32脚：CMD PP 命令/回复3脚：Vss S 地4脚：Vcc S 供电电压【额定2.7至3.6V，一般机做定在3.3V】5脚：CLK I 时钟6脚：Css2 S 地7脚：DAT0 I/O/PP 数据位08脚：DAT1 I/O/PP 数据位19脚：DAT2 I/O/PP 数据位2注：TF卡（共8脚）（全名：TransFLash简称小卡，引脚定义同SD卡:只少一根地线,其它相同备注：TF卡可经SD卡套转换器后，当SD卡使用。
常用芯片引脚图

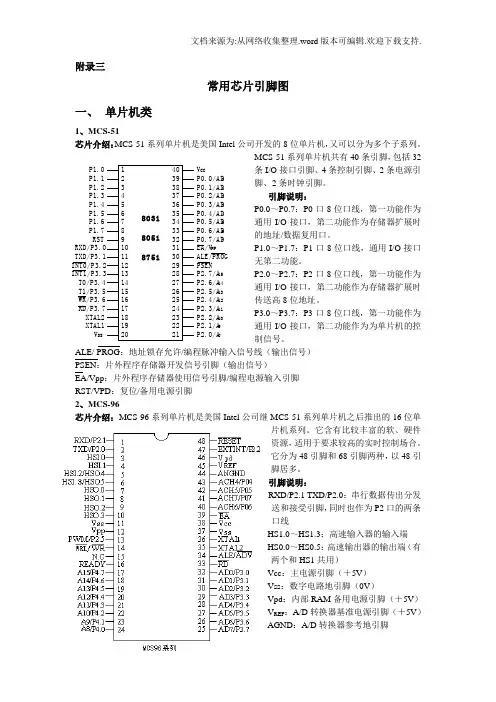

附录三常用芯片引脚图一、 单片机类1、MCS-51芯片介绍：MCS-51系列单片机是美国Intel 公司开发的8位单片机，又可以分为多个子系列。
MCS-51系列单片机共有40条引脚，包括32条I/O 接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。
引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时的地址/数据复用口。
P1.0～P1.7：P1口8位口线，通用I/O 接口无第二功能。
P2.0～P2.7：P2口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高8位地址。
P3.0～P3.7：P3口8位口线，第一功能作为通用I/O 接口，第二功能作为为单片机的控制信号。
ALE/ PROG ：地址锁存允许/编程脉冲输入信号线（输出信号）PSEN ：片外程序存储器开发信号引脚（输出信号）EA/Vpp ：片外程序存储器使用信号引脚/编程电源输入引脚RST/VPD ：复位/备用电源引脚2、MCS-96芯片介绍：MCS-96系列单片机是美国Intel 公司继MCS-51系列单片机之后推出的16位单片机系列。
它含有比较丰富的软、硬件资源，适用于要求较高的实时控制场合。
它分为48引脚和68引脚两种，以48引脚居多。
引脚说明：RXD/P2.1 TXD/P2.0：串行数据传出分发送和接受引脚，同时也作为P2口的两条口线HS1.0～HS1.3：高速输入器的输入端HS0.0～HS0.5：高速输出器的输出端（有两个和HS1共用）Vcc ：主电源引脚（＋5V ）Vss ：数字电路地引脚（0V ）Vpd ：内部RAM 备用电源引脚（＋5V ）V REF ：A/D 转换器基准电源引脚（＋5V ）AGND ：A/D 转换器参考地引脚12345678910111213141516171819204039383736353433323130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST RXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1V SS V CC P0.0/AD 0P0.1/AD 1P0.2/AD 2P0.3/AD 3P0.4/AD 4P0.5/AD 5P0.6/AD 6P0.7/AD 7EA/V PP ALE/PROG PSENP2.7/A 15P2.6/A 14P2.5/A 13P2.4/A 12P2.3/A 11P2.2/A 10P2.1/A 9P2.0/A 8803180518751XTAL1、XTAL2：内部振荡器反相器输入、输出端，常外接晶振。
IC管脚定义

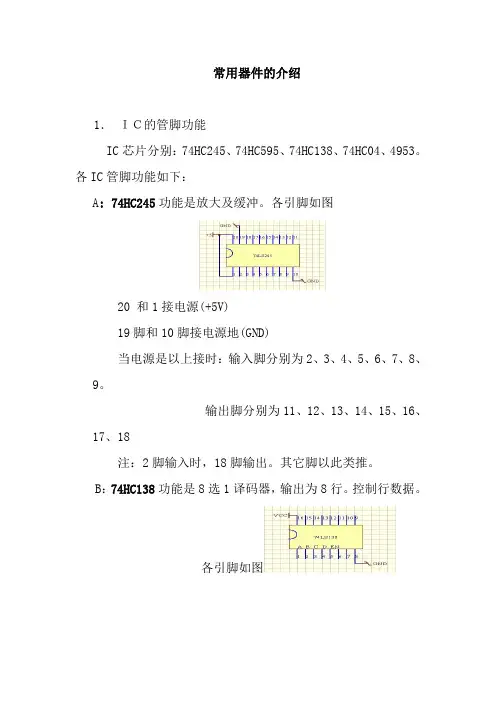

常用器件的介绍1．ＩＣ的管脚功能IC芯片分别：74HC245、74HC595、74HC138、74HC04、4953。
各IC管脚功能如下：A: 74HC245功能是放大及缓冲。
各引脚如图20 和1接电源(+5V)19脚和10脚接电源地(GND)当电源是以上接时：输入脚分别为2、3、4、5、6、7、8、9。
输出脚分别为11、12、13、14、15、16、17、18注：2脚输入时，18脚输出。
其它脚以此类推。
B：74HC138功能是8选1译码器，输出为8行。
控制行数据。
各引脚如图第8脚GND，电源地。
第16脚VCC，电源正极。
第1-3脚A、B、C，输入脚。
第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。
C：74HC595功能是8位串入串、并出移位寄存器。
控制列数据。
各引脚如图16脚和10脚接电源（+5V），13脚和8脚接电源地（GND）。
列信号输出脚：1、2、3、4、5、6、7、15。
第一列输出脚为7脚，以此类推。
另第八列输出脚为15脚。
数据信号输入脚（Din）为14，数据信号输出脚（Din）为9。
锁存信号脚（L）为12脚，移位信号脚为11脚。
D：74HC04功能是六带缓冲反相器，控制使零信号（EN）。
各引脚如下图15脚接电源（+5V），7脚电源地（GND）。
信号输入脚为：1、3、5、9、11、13。
信号输出脚为：2、4、6、8、10、12。
E：4953行管功能是开关作用，每个行管控制2行。
1脚和3脚接电源（+5V）。
信号输入脚：2、4。
信号输出脚：5、6、7、8。
5脚和6脚为一组输入，7脚和8脚、5脚和6脚为一组输出。
TB62726与5026 5024 16126的作用：LED驱动芯片，16位移位锁存器。
第1脚GND，电源地。
第24脚VCC，电源正极第2脚DATA，串行数据输入第3脚CLK，时钟输入.第4脚STB，锁存输入 .第23脚输出电流调整端，接电阻调整第22脚DOUT，串行数据输出第21脚EN，使能输入第5-12脚和13-20脚驱动输出端。
常用IC引脚功能
常 用 CPU 主 要 引 脚 功 能 表第 1 页
待机控制 电源电压 时钟振荡 复位 音量控制 亮度控制 对比度控制 伴音静噪 调谐电压 场同步脉冲 行同步脉冲 复合同步脉冲 AFT输入 遥控输入 红字符输出 绿字符输出 蓝字符输出 AV/TV控制 时钟总线 数据总线 画中画输入 画中画输出 地
IX0933CE 16 1 33 34 11 27 2 9 10 25 12 3 4 5 18 21
IX0981CE 7 42 40 41 1 36 35 33 28 29 9 5 8 27 26 25 32 21
IX1194CE 7 42 40 41 1 36 35 33 28 29 9 39 8 27 26 25 37 38 21
M34300N4-721SP 17 42 34 35 7 10 12 13 4 20 38 39 6 8 14 2 5 19 21
M37210M3-508SP 21 27 24 25 30 3 5 7 36 14 2 1 18 11 16 52 51 19 23 26
PCF84C644 19 42 31 32 33 2 6 3 36 1 27 26 34 9 35 22 23 24 10 39 40 21
P87C766 41 42 31 32 33 38 27 26 16 9 37 24 23 22 39 40 29
IX0237CE 20 14 12 13 4 17 16 3 2
CTV222S.PRC1 41 42 31 32 33 2 3 5 1 27 26 34 9 35 22 23 24 11 12 39 40 21
CX519004P 10 21 2 3 23 41 40 15 42 37 38 1 22
集成芯片管脚说明
逻 辑 模 块

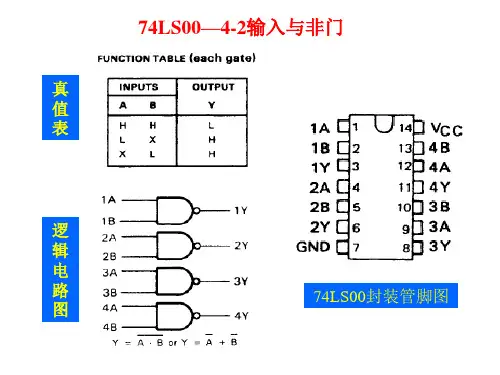

74LS190/191—单时钟型中规模同步可逆计数器 单时钟型中规模同步可逆计数器
LD
CE
U /D
74LS190/191封装管脚图
74LS190/191—单时钟型中规模同步可逆计数器 单时钟型中规模同步可逆计数器
真值表
74LS192/193—双时钟型中规模同步可逆计数器 双时钟型中规模同步可逆计数器
逻 辑 模 块
74LS160/161/162/163— 中规模同步四位二进制加法计数器
RCO
LD
CR
A
B
C
D
74LS160/161/162/163封装管脚图
74LS160/161/162/163— 中规模同步四位二进制加法计数器
真 值 表
74LS190/191—单时钟型中规模同步可逆计数器 单时钟型中规模同步可逆计数器
CPb CPa
74LS92封装管脚图
74LS92—二/六分频中规模异步加法计数器 二 六分频 六分频中规模异步加法计数器
功能表
计数状态
74LS93—二/八分频中规模异步加法计数器 二 八分频 八分频中规模异步加法计数器
CPa CPb
74LS93封装管脚图
74LS93—二/八分频中规模异步加法计数器 二 八分频 八分频中规模异步加法计数器
真值表
74LS90/92/93—中规模异步四位二进制加法计数器 中规模异步四位二进制加法计数器
90 92 93
二/五分频 五分频 加法计数器 二/六分频 六分频 加法计数器 二/八分频 八分频 加法计数器
可构成十进制计数器， 可构成十进制计数器，具有 异步清零端、异步置“ 端 异步清零端、异步置“9”端。 可构成十二进制计数器， 可构成十二进制计数器，具 有异步清零端。 有异步清零端。 可构成十六进制计数器， 可构成十六进制计数器，具 有异步清零端。 有异步清零端。
单片机引脚说明-按其引脚功能分为四部分叙述这40条引脚的功能
下面按其引脚功能分为四部分叙述这40条引脚的功能。
1、主电源引脚VCC和VSSVCC——（40脚）接+5V电压；VSS——（20脚）接地。
2、外接晶体引脚XTAL1和XTAL2XTAL1（19脚）接外部晶体的一个引脚。
在单片机部，它是一个反相放大器的输入端，这个放大器构成了片振荡器。
当采用外部振荡器时，对HMOS单片机，此引脚应接地；对CHMOS 单片机，此引脚作为驱动端。
XTAL2（18脚）接外晶体的另一端。
在单片机部，接至上述振荡器的反相放大器的输出端。
采用外部振荡器时，对HMOS单片机，该引脚接外部振荡器的信号，即把外部振荡器的信号直接接到部时钟发生器的输入端；对XHMOS，此引脚应悬浮。
3、控制或与其它电源复用引脚RST/VPD、ALE/PROG、PSEN和EA/VPP①RST/VPD（9脚）当振荡器运行时，在此脚上出现两个机器周期的高电平将使单片机复位。
推荐在此引脚与VSS引脚之间连接一个约8.2k的下拉电阻，与VCC引脚之间连接一个约10μF的电容，以保证可靠地复位。
VCC掉电期间，此引脚可接上备用电源，以保证部RAM的数据不丢失。
当VCC主电源下掉到低于规定的电平，而VPD在其规定的电压围（5±0.5V），VPD就向部RAM提供备用电源。
②ALE/PROG（30脚）：当访问外部存贮器时，ALE（允许地址锁存）的输出用于锁存地址的低位字节。
即使不访问外部存储器，ALE端仍以不变的频率周期性地出现正脉冲信号，此频率为振荡器频率的1/6。
因此，它可用作对外输出的时钟，或用于定时目的。
然而要注意的是，每当访问外部数据存储器时，将跳过一个ALE脉冲。
ALE端可以驱动（吸收或输出电流）8个LS型的TTL输入电路。
对于EPROM单片机（如8751），在EPROM编程期间，此引脚用于输入编程脉冲（PROG）。
③PSEN（29脚）：此脚的输出是外部程序存储器的读选通信号。
在从外部程序存储器取指令（或常数）期间，每个机器周期两次PSEN有效。
