LED显示屏常用器件的介绍1．ＩＣ的管脚功能IC芯片分别：74HC245、74HC595、74HC138、74HC04、4953。
各IC管脚功能如下：A: 74HC245功能是放大及缓冲。
各引脚如图20 和1接电源(+5V)19脚和10脚接电源地(GND)当电源是以上接时：输入脚分别为2、3、4、5、6、7、8、9。
输出脚分别为11、12、13、14、15、16、17、18注：2脚输入时，18脚输出。
其它脚以此类推。
B：74HC138功能是8选1译码器，输出为8行。
控制行数据。
各引脚如图第8脚GND，电源地。
第15脚VCC，电源正极第1-3脚A、B、C，输入脚。
第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。
C：74HC595功能是8位串入串、并出移位寄存器。
控制列数据。
各引脚如图16脚和10脚接电源（+5V），13脚和8脚接电源地（GND）。
列信号输出脚：1、2、3、4、5、6、7、15。
第一列输出脚为7脚，以此类推。
另第八列输出脚为15脚。
数据信号输入脚（Din）为14，数据信号输出脚（Din）为9。
锁存信号脚（L）为12脚，移位信号脚为11脚。
D：74HC04功能是六带缓冲反相器，控制使零信号（EN）。
各引脚如下图15脚接电源（+5V），7脚电源地（GND）。
信号输入脚为：1、3、5、9、11、13。
信号输出脚为：2、4、6、8、10、12。
E：4953行管功能是开关作用，每个行管控制2行。
1脚和3脚接电源（+5V）。
信号输入脚：2、4。
信号输出脚：5、6、7、8。
5脚和6脚为一组输入，7脚和8脚、5脚和6脚为一组输出。
TB62726与5026 5024 16126的作用：LED驱动芯片，16位移位锁存器。
第1脚GND，电源地。
第24脚VCC，电源正极第2脚DATA，串行数据输入第3脚CLK，时钟输入.第4脚STB，锁存输入 .第23脚输出电流调整端，接电阻调整第22脚DOUT，串行数据输出第21脚EN，使能输入第5-12脚和13-20脚驱动输出端。

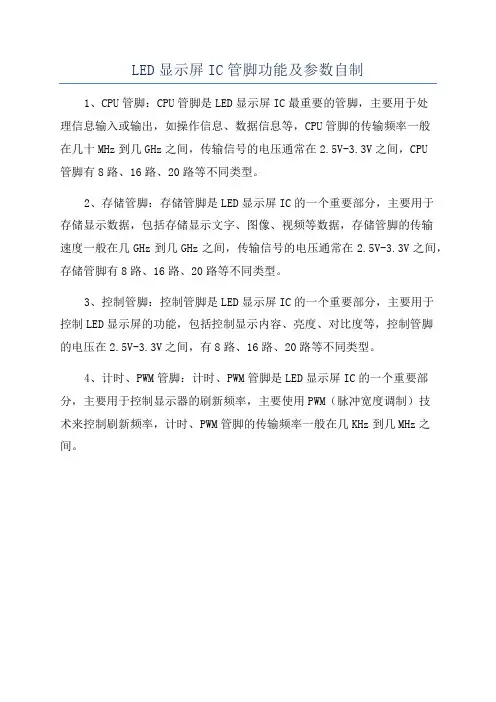

LED显示屏IC管脚功能及参数自制
LED显示屏IC管脚功能及参数自制
1、CPU管脚：CPU管脚是LED显示屏IC最重要的管脚，主要用于处
理信息输入或输出，如操作信息、数据信息等，CPU管脚的传输频率一般
在几十MHz到几GHz之间，传输信号的电压通常在2.5V-3.3V之间，CPU
管脚有8路、16路、20路等不同类型。
2、存储管脚：存储管脚是LED显示屏IC的一个重要部分，主要用于
存储显示数据，包括存储显示文字、图像、视频等数据，存储管脚的传输
速度一般在几GHz到几GHz之间，传输信号的电压通常在2.5V-3.3V之间，存储管脚有8路、16路、20路等不同类型。
3、控制管脚：控制管脚是LED显示屏IC的一个重要部分，主要用于
控制LED显示屏的功能，包括控制显示内容、亮度、对比度等，控制管脚
的电压在2.5V-3.3V之间，有8路、16路、20路等不同类型。
4、计时、PWM管脚：计时、PWM管脚是LED显示屏IC的一个重要部分，主要用于控制显示器的刷新频率，主要使用PWM（脉冲宽度调制）技
术来控制刷新频率，计时、PWM管脚的传输频率一般在几KHz到几MHz之间。
LED显示屏IC管脚功能及参数,自制
注：2脚输入时，18脚输出。其它脚以此类推。
2）74HC138功能是8选1译码器，输出为8行。控制行数据。
第8脚GND，电源地。 第15脚VCC，电源正极第1-3脚A、B、C，输入脚。第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。
3）74HC595功能是8位串入串、并出移位寄存器。控制列数据。
16脚和10脚接电源（+5V），13脚和8脚接电源地（GND）。
列信号输出脚：1、2、3、4、5、6、7、15。
第一列输出脚为7脚，以此类推。另第八列输出脚为15脚。
数据信号输入脚（Din）为14，数据信号输出脚（Din）为9。
锁存信号脚（L）为12脚，移位信号脚为11脚。
4）74HC04功能是六带缓冲反相器，控制使零信号（EN）。
15脚接电源（+5V），7脚电源地（GND）。
信号输入脚为：1、3、5、9、11、13。
信号输出脚为：2、4、6、8、10、12。
5）4953行管功能是开关作用，每个行管控制2行。
1脚和3脚接电源（+5V）。
信号输入脚：2、4。
信号输出脚：5、6、7、8。5脚和6脚为一组输入，
7脚和8脚、5脚和6脚为一组输出。
6）MBI5024的作用：LED驱动芯片，16位移位锁存器。
第1脚GND，电源地。 第24脚VCC，电源正极第2脚DATA，串行数据输入
第3脚CLK，时钟输入.第4脚STB，锁存输入 .第23脚输出电流调整端，接电阻调整
第22脚DOUT，串行数据输出 第21脚EN，使能输入第5-12脚和13-20脚驱动输出端。
4）数据信号
提供显示图象所需要的数据。必须与时钟信号协调才能将数据传送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。

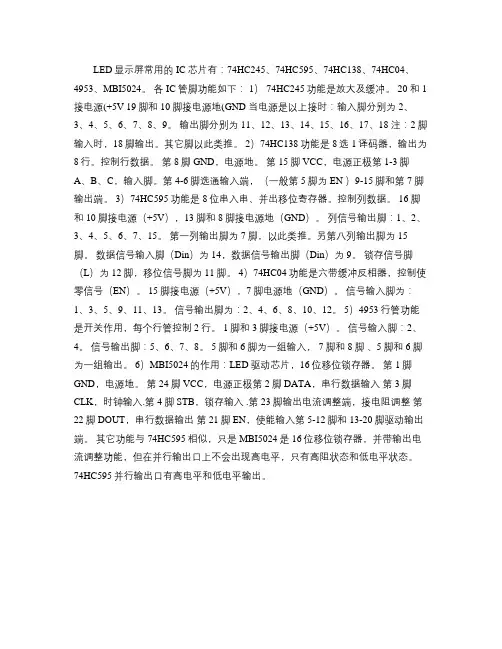

LED显示屏常用的IC芯片(精)
LED显示屏常用的IC芯片有：74HC245、74HC595、74HC138、74HC04、4953、MBI5024。
各IC管脚功能如下： 1） 74HC245功能是放大及缓冲。
20 和1接电源(+5V 19脚和10脚接电源地(GND 当电源是以上接时：输入脚分别为2、3、4、5、6、7、8、9。
输出脚分别为11、12、13、14、15、16、17、18 注：2脚输入时，18脚输出。
其它脚以此类推。
2）74HC138功能是8选1译码器，输出为8行。
控制行数据。
第8脚GND，电源地。
第15脚VCC，电源正极第1-3脚A、B、C，输入脚。
第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。
3）74HC595功能是8位串入串、并出移位寄存器。
控制列数据。
16脚和10脚接电源（+5V），13脚和8脚接电源地（GND）。
列信号输出脚：1、2、3、4、5、6、7、15。
第一列输出脚为7脚，以此类推。
另第八列输出脚为15脚。
数据信号输入脚（Din）为14，数据信号输出脚（Din）为9。
锁存信号脚（L）为12脚，移位信号脚为11脚。
4）74HC04功能是六带缓冲反相器，控制使零信号（EN）。
15脚接电源（+5V），7脚电源地（GND）。
信号输入脚为：1、3、5、9、11、13。
信号输出脚为：2、4、6、8、10、12。
5）4953行管功能是开关作用，每个行管控制2行。
1脚和3脚接电源（+5V）。
信号输入脚：2、4。
信号输出脚：5、6、7、8。
5脚和6脚为一组输入， 7脚和8脚、5脚和6脚为一组输出。
6）MBI5024的作用：LED驱动芯片，16位移位锁存器。
第1脚GND，电源地。
第24脚VCC，电源正极第2脚DATA，串行数据输入第3脚CLK，时钟输入.第4脚STB，锁存输入 .第23脚输出电流调整端，接电阻调整第22脚DOUT，串行数据输出第21脚EN，使能输入第5-12脚和13-20脚驱动输出端。
显示屏常用IC引脚功能
显示屏常用IC引脚功能
1.电源引脚：
(1)VCC/VDD:供电正电源，一般为3.3V或5V，用于提供主要的工作
电压。
(2)GND:接地引脚，用于连接电路的地。
2.信号引脚：
(1)D0-Dn:数据引脚，用于传输显示信号的数据。
(2)CLK:时钟引脚，用于驱动数据传输的时钟。
(3)R/G/B:彩色显示屏的RGB引脚，分别用于传输红、绿、蓝三种颜
色的数据。
(4)HSYNC/VSYNC:水平同步/垂直同步引脚，用于控制显示的同步信号。
(5)DE:显示使能引脚，用于控制是否启用显示功能。
(6)OE:输出使能引脚，用于控制数据输出。
3.控制引脚：
(1)CS:片选引脚，用于选择芯片的使能状态。
(2)RS/DC:数据/命令选择引脚，用于区分数据和命令的传输。
(3)WR:写引脚，用于控制写入数据到芯片。
(4)RD:读引脚，用于控制从芯片读取数据。
(5)RESET:复位引脚，用于对芯片进行复位操作。
(6)BL_EN:背光使能引脚，用于控制背光的开关。
4.其他引脚：
(1)INT:中断引脚，用于处理中断信号。
(2)PWM:脉冲宽度调制引脚，用于控制背光亮度。
(3)ADJ:调节引脚，用于调节显示屏的特性，如对比度、亮度等。
(4)NC:不连接引脚，未使用的引脚。
显示屏IC引脚的具体功能会根据不同的显示屏类型、制造商和应用场景而有所不同。
以上是一些常见的引脚功能的介绍，但并不包括所有的引脚功能。
在使用显示屏IC时应根据具体的规格书或数据手册进行引脚功能的确认和使用。
LED显示屏各芯片管脚定义汇总
LED显示屏各芯片管脚定义汇总1.电源芯片管脚定义：-VCC：电源正极，一般接5V电源。
-GND：电源负极，接地。
-EN：使能控制，高电平使能，低电平关闭。
2.控制芯片管脚定义：-DATA：数据输入口，接受控制信号的数据。
-CLK：时钟输入口，控制数据输入的节奏。
-OE：输出使能控制，高电平有效。
-STB：锁存使能控制，高电平锁存，低电平解锁。
-A/B：引脚选择控制，用于控制地址或选择数据组。
3.数据存储芯片管脚定义：-CS：片选控制，低电平有效。
-WE：写使能控制，低电平有效。
-OE：输出使能控制，低电平有效。
-A0-Ax：地址输入口，用于设置读写地址。
-D0-Dx：数据输入/输出口，用于读写数据。
4.PWM控制芯片管脚定义：-VIN：输入电压，一般接5V电源。
-VOUT：输出电压，用于控制LED的亮度。
-CTRL：控制输入，用于控制PWM的占空比。
-GND：接地。
5.LED驱动芯片管脚定义：-VIN：输入电压，一般接5V电源。
-VOUT：输出电压，用于供电给LED灯。
-CTRL：控制输入，用于控制LED的亮度。
-GND：接地。
-LED+：LED灯的正电源连接口。
-LED-：LED灯的负电源连接口。
以上是LED显示屏常见芯片管脚定义的简要汇总，不同的LED显示屏可能会使用不同的芯片和管脚定义，具体的管脚定义需要根据实际情况来确定。
另外，不同的芯片可能还有其他的管脚定义，根据具体的需求和设计来选择适合的芯片和管脚连接方式。
LED电子显示屏各IC引脚功能及工作原理
LED电子显示屏各IC引脚功能及工作原理
一、74HC245集成电引脚功能及工作原理
●引脚功能：如图
1脚（DIR）为输入输出端口转换用，当1脚（DIR）为高电平时，信号由“A”端输入“B”端输出。
当1脚（DIR）为低电平时信号由“B”端输入“A”端输出。
2脚-18脚（A1=B1）、3脚-17脚（A2=B2）、4脚-16脚（A3=B3）、5脚-15脚（A4=B4）、6脚-14脚（A5=B5）、7脚-13脚（A6=B6）、8脚-12脚（A7=B7）、9脚-11脚（A8=B8）均为输入/输出端。
10脚为（GND）地。
19脚（G）为使能端。
20脚（VCC）为电源脚。
●工作原理
当1脚（DIR）为高电平时，信号由“A1-A8”端输入，从“B1-B8”端输出。
当1脚（DIR）为低电平时，信号由“B1-B8”端输入，从“A1-A8”端输出。
此时，19脚（G）使能端必须为0电平，A1-A8/B1-B8处于放大信号状态。
即DIR=“1”G=“0”，当19脚（G）使能端为高电平，即
G=“1”时，A1-A8/B1-B8处于关闭状态。
二、。
LED显示屏各芯片管脚定义
、1.2 LED 板的芯片功能74HC245的作用：信号功率放大第1脚DIR ，为输入输出转换端口，当 DIR= “ 1 ”高电平（接VCC ）时信号 由“A ”端输入“ B ”端输出， DIR= “ 0”低电平ND 接时信号由“ B ” 端输入“ A ”端输出。
第19脚G ,使能端，若该脚为“ 1 '端的信号将不导通，只有为“0 时A/B 端才被启用，该脚也就是起到开关的作用.第2~9脚“A ”信号输入 输出端，A 仁B1、、、、、、A8=B8 , A1与B1是一组， 如果DIR= “ 1 ” G= “ 0”则A1输入B1输出，其它类同。
如果 DIR= “ 0” G= “ 0”贝B1输入A1输出，其它类同。
第11~18脚“ B ”信号输入输出端，功能与“ A ”端一样。
第10脚GND ，电源地。
第20脚VCC ，电源正极。
74HC595的作用：LED 驱动芯片，8位移位锁存器«=► 1 rj AS .* 5IGISI M IEKJT9CJ 3FI3曰&7a I型m-ZJF" F1P3JFIF r-i —彳—「IT— IQ B i 1 ■□VccQo匚N牛吕□U晟O D匚3 1 r□A匚与□QIUTF^JT ENABLE：5L T=N□CLOCK.0 口匚G11□SHIFT OLOCK5L TO□RESt IC」SO*第8脚GND，电源地。
第16脚VCC，电源正极第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。
QA~QH的输出由输入的数据控制。
第12脚STB，锁存端，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH 口输出。
第11脚CLK，时钟端，每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR，复位端，只要有复位信号，寄存器移入的数据将清空，显示屏不用该脚，一般接VCC。
第9脚DOUT，串行数据输出端，将数据传到下一个。
