变频器 说明书
正泰通用变频器使用说明书
正泰通用变频器使用说明书正泰通用变频器使用说明书1.引言1.1 文档目的1.2 阅读对象1.3 术语定义2.变频器概述2.1 产品介绍2.2 技术规格2.3 功能特点3.安装与调试3.1 安全须知3.2 变频器安装3.3 电气接线3.4 参数设置3.5 故障排除4.操作与使用4.1 变频器界面介绍4.2 启动与停止操作4.3 运行模式切换4.4 速度设定与调节4.5 参数调整与保存5.维护与保养5.1 日常维护要点5.2 清洁与防尘5.3 保养计划5.4 维修与更换零部件6.安全提示与注意事项6.1 使用前的安全检查6.2 变频器使用时的注意事项 6.3 紧急停止与事故处理6.4 电气安全注意事项7.技术支持与常见问题解答（FAQ）7.1 技术支持热线7.2 常见问题解答8.附件8.1 变频器安装图纸8.2 电气接线示意图8.3 故障排除流程图8.4 维修零部件清单法律名词及注释：1.变频器：通用变频器是一种用于驱动电机并调节输出频率的装置。
2.安装图纸：详细说明变频器在设备或系统中的安装位置和方式的图纸或图解。
3.电气接线示意图：用于展示变频器与电源、电机、控制系统之间的连接关系和接线方式的示意图。
4.故障排除流程图：描述了遇到特定故障时，应如何进行逐步排除的流程图。
5.维修零部件清单：列出了可能需要维修和更换的变频器零部件和配件清单，包括名称、型号、数量等信息。
本文档涉及附件：1.变频器安装图纸.pdf2.电气接线示意图.png3.故障排除流程图.jpg4.维修零部件清单.xlsx。
变频器说明书
——————————————————————————————————————————————注意事项：为了避免触电危险，在对变频器进行任何操作之前确定母线电容的电压已经放尽。
测量电源端子排上DC-和DC+端子上的直流母线电压（参阅第1章电源端子描述）。
电压必须为零。
LED指示灯不亮并不表明电容器已经放电到安全电压等级。
注意事项：只有熟悉变频器和相关机器的合格技术人员才能操作系统的安装、启动和后续维护。
否则，可能导致人员伤害或设备损害。
注意事项：此变频器包含了ESD（静电放电）敏感零件和设备。
当安装、测试、维护或修理这些设备时，应设有静电控制预防措施。
如果不遵守ESD的控制措施，可能引起部件的损坏，参阅国家标准。
注意事项：任何不正确的使用或安装变频器可能会导致损害或降低其使用寿命。
任何接线或其它应用中出现的错误，例如电动机容量和变频器容量不匹配，交流输入电压不正确或不充足、周围环境温度过高可能导致系统的误操作。
注意事项：母线调节器功能对于防止过大减速、过分卸载和偏心负载而引起的过电压故障非常有用。
然而，它会引起以下情况中的一个：1.快速增加输入电压或不平衡的输入电压会引起不受控制的加速；2.实际减速时间可以比命令减速时间长然而，变频器在该状态下保持1分钟将产生“失速故障”。
如果该状态不被确认，母线调节器将被禁止。
另外，安装型号合适的动态制动电阻可以在大多数情况下提供等效或更高的效果。
目录号说明额外附件，可选件和适配器同样可以使用。
详细信息参阅附录B。
变频器额定值目录号框架大小尺寸规格W×H×D输入电压千瓦(kW)马力(HP)输出电流(A)面板安装240V 50/60Hz 1- 相0.75 1 4.2 HPVFE02S0D75 A72×185.5×1461.5 2 8 HPVFE02S1D5 B100×174×146.52.2 3 11 HPVFE02S2D2240V 50/60Hz 1- 相带有内部EMC滤波器0.75 1 4.2 HPVFE02S0D7501 A72×185.5×1461.5 2 8 HPVFE02S1D501 B 100×174×146.52.2 3 11 HPVFE02S2D201240V 50/60Hz 3- 相0.75 1 4.2 HPVFE02T0D75 A 72×185.5×1461.5 2 8 HPVFE02T1D52.2 3 12 HPVFE02T2D2 B 100×174×146.53.7 5 17.5 HPVFE02T3D75.5 7.5 25 HPVFE02T5D5 C 130×258×189.8 7.5 10 33 HPVFE02T7D5460V 50/60Hz 3- 相0.75 1 2.5 HPVFE04T0D75 A 72×185.5×1461.5 2 4.2 HPVFE04T1D52.2 3 6 HPVFE04T2D2 B 100×174×146.53.7 5 8.7 HPVFE04T3D75.5 7.5 13 HPVFE04T5D5 C 130×258×189.8 7.5 10 18 HPVFE04T7D511 15 24 HPVFE04T11460V 50/60Hz 3- 相有内部EMC滤波器0.75 1.0 2.5 HPVFE04T0D7501 A 72×185.5×1461.52.0 4.2 HPVFE04T1D5012.23.0 6.0 HPVFE04T2D201 B 100×174×146.53.7 5.0 8.7 HPVFE04T3D7015.5 7.5 13.0 HPVFE04T5D501 C 130×258×189.8 7.5 10.0 18.0 HPVFE04T7D50111.0 15.0 24.0 HPVFE04T1101第1 章安装/ 接线本章提供HPVFE 变频器安装和接线的信息。
变频器说明书
目录一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。
1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。
本符号提示如果不按要求操作，可能使身体受伤或设备损坏。
本符号说明操作时需注意的事项。
本符号提示一些有用的信息。
2、安全须知、非专职人员不得擅自操作本设备！、设备外壳必须良好接地！、禁止直接对连接到变频器上的电缆进行绝缘摇测！、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、V、W（电机）不得接错！、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！、不得随意改变本说明书规定的配接设备！、设备应避开有淋水的地方！、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！、断电后15分钟，才允许打开前门！、检修被驱动设备时，务必断开变频器的隔离开关！、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。
变频器有二象限运行变频器、四象限运行变频器，适用于刮板输送机、胶带输送机等场合。
2、产品特点1、变频器具有过载、过电压、欠电压、缺相、电机过热、漏电、短路等保护功能，且配有7寸液晶显示屏，可以显示变频器的故障信息。
2、本变频器采用了先进的控制算法，控制方式采用无速度传感器矢量控制，调速范围宽、动态和稳态性能好。
3、本产品驱动永磁同步电机，具有启动转矩大、过载能力强、启停平稳、节能等特点，由于变频器具有负载检测功能，因此可以根据负载变化调整输出，极大的节约了电能。
变频器说明书大全
目录一、用户须知 2二、注意事项 3三、系统简介 4四、输出逆变系统 5五、可控整流系统 40 附录一维护与保养 54 附录二、依照EMC导则进行传动装置设计的说明 55一、用户须知1.1该变频调速装置为电力电子器件组成，在运输及安装过程中，尽量避免强烈的震动，尽量垂直运输。
1.2该变频调速装置尽量安装在干燥通风的区域，变频器的散热片距墙壁（或遮挡物）距离应大于1.0米。
1.3长期不用时，应存放在清洁干燥的地方；在井下安装好而不运行的状况下，该设备尽量不停电。
1.4 使用之前，必须详细阅读用户手册。
二、注意事项2.1变频调速装置其隔爆外壳体及本安控制盒的结构和非本安及本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频调速装置壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。
2.2设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“断电源后开盖”。
（注：本安接线腔不受此限制）2.3外壳应接地良好。
2.4电源接线隔爆腔在接线时请注意按图接线,不得接错。
2.5装置防爆主腔内进行操作时，手上必须带接地导线或静电环。
2.6装置电源R、S、T停电以后5分钟内禁止对变频器隔爆主腔内的任意电路进行操作，且必须用仪表确认机内电容已放电完毕，方可实施机内作业。
停电以后1分钟内禁止再次给电。
2.7负载运行过程中尽量减少瞬时停电次数。
2.8禁止对变频器主回路及控制回路进行耐压试验，如对与变频有电路联系的相关设备进行耐压试验之前应将与变频相关的电路切断。
2.9测量变频器输出电压时必须使用整流式交流电压表，使用其它非整流式电压表测量高频脉冲电压时，容易产生误操作或显示不准确。
2.10变频器安装应远离大容量变压器及电动机（容量为变频器的10倍以上）。
2.11该系统输出端不可以加装进项电容或阻容吸收装置。
2.12该系统变频器箱与电抗器箱连接必须完全按照相关图纸，以保证反馈电压相序一致。
变频器说明书
变频器说明书Last revision on 21 December 2020目录一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。
1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。
本符号提示如果不按要求操作，可能使身体受伤或设备损坏。
本符号说明操作时需注意的事项。
本符号提示一些有用的信息。
2、安全须知、非专职人员不得擅自操作本设备！、设备外壳必须良好接地！、禁止直接对连接到变频器上的电缆进行绝缘摇测！、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、 V、W（电机）不得接错！、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！、不得随意改变本说明书规定的配接设备！、设备应避开有淋水的地方！、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！、断电后15分钟，才允许打开前门！、检修被驱动设备时，务必断开变频器的隔离开关！、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。
变频器有二象限运行变频器、四象限运行变频器，适用于刮板输送机、胶带输送机等场合。
2、产品特点1、变频器具有过载、过电压、欠电压、缺相、电机过热、漏电、短路等保护功能，且配有7寸液晶显示屏，可以显示变频器的故障信息。
2、本变频器采用了先进的控制算法，控制方式采用无速度传感器矢量控制，调速范围宽、动态和稳态性能好。

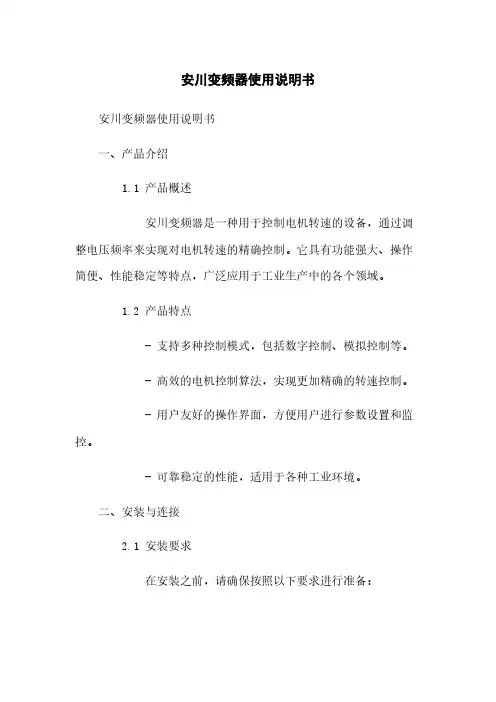

安川变频器使用说明书
安川变频器使用说明书安川变频器使用说明书一、产品介绍1.1 产品概述安川变频器是一种用于控制电机转速的设备，通过调整电压频率来实现对电机转速的精确控制。
它具有功能强大、操作简便、性能稳定等特点，广泛应用于工业生产中的各个领域。
1.2 产品特点- 支持多种控制模式，包括数字控制、模拟控制等。
- 高效的电机控制算法，实现更加精确的转速控制。
- 用户友好的操作界面，方便用户进行参数设置和监控。
- 可靠稳定的性能，适用于各种工业环境。
二、安装与连接2.1 安装要求在安装之前，请确保按照以下要求进行准备：- 确定安装位置，要保证通风良好，并远离高温、潮湿等影响设备性能的环境。
- 确保供电充足，并按照设备额定电流进行接线。
- 根据设备的输入输出要求，正确连接各个接线端子。
2.2 连接示意图[此处插入连接示意图]2.3 连接步骤- 将设备正确放置于安装位置。
- 根据设备的输入输出要求，连接电源线和电机线。
- 连接控制信号线，如外部开关、编码器等（根据实际需要）。
- 确保所有连接紧固可靠，并检查接线是否正确。
三、操作与参数设置3.1 界面介绍安川变频器拥有直观的操作界面，方便用户进行参数设置和监控。
主要界面包括：- 运行界面：显示当前的运行状态、参数值等。
- 参数设置界面：用于设置各种参数，包括电机额定参数、控制模式、保护参数等。
- 监控界面：显示实时数据、报警信息等。
3.2 参数设置步骤- 打开参数设置界面，进入参数设置模式。
- 根据实际需要，选择相应的参数进行设置。
- 保存设置，退出参数设置模式。
四、故障排除与维护4.1 常见故障及解决方法- 故障1：变频器无法启动。
解决方法：检查电源线是否连接正常，检查控制信号线是否正确。
- 故障2：变频器运行异常。
解决方法：检查参数设置是否正确，如果需要，重新设置参数。
4.2 定期维护- 清洁设备表面，确保通风良好。
- 检查设备连接是否松动，紧固接线端子。
- 定期检查设备性能，如控制精度、震动情况等。
变频器说明书
______________________________________________________________________________________________________________——————————————————————————————————————————————注意事项：为了避免触电危险，在对变频器进行任何操作之前确定母线电容的电压已经放尽。
测量电源端子排上DC-和DC+端子上的直流母线电压（参阅第1章电源端子描述）。
电压必须为零。
LED指示灯不亮并不表明电容器已经放电到安全电压等级。
注意事项：只有熟悉变频器和相关机器的合格技术人员才能操作系统的安装、启动和后续维护。
否则，可能导致人员伤害或设备损害。
注意事项：此变频器包含了ESD（静电放电）敏感零件和设备。
当安装、测试、维护或修理这些设备时，应设有静电控制预防措施。
如果不遵守ESD的控制措施，可能引起部件的损坏，参阅国家标准。
注意事项：任何不正确的使用或安装变频器可能会导致损害或降低其使用寿命。
任何接线或其它应用中出现的错误，例如电动机容量和变频器容量不匹配，交流输入电压不正确或不充足、周围环境温度过高可能导致系统的误操作。
注意事项：母线调节器功能对于防止过大减速、过分卸载和偏心负载而引起的过电压故障非常有用。
然而，它会引起以下情况中的一个：1.快速增加输入电压或不平衡的输入电压会引起不受控制的加速；2.实际减速时间可以比命令减速时间长然而，变频器在该状态下保持1分钟将产生“失速故障”。
如果该状态不被确认，母线调节器将被禁止。
另外，安装型号合适的动态制动电阻可以在大多数情况下提供等效或更高的效果。
目录号说明额外附件，可选件和适配器同样可以使用。
详细信息参阅附录B。
______________________________________________________________________________________________________________第1 章安装/ 接线本章提供HPVFE 变频器安装和接线的信息。
变频器使用方法说明书
变频器使用方法说明书1. 引言变频器是一种广泛应用于工业控制系统中的电子设备，能够通过改变电源频率来控制电机转速。
本使用方法说明书将详细介绍变频器的使用步骤、注意事项以及常见故障排除方法，以帮助用户正确地操作和维护变频器。
2. 变频器的基本结构和工作原理变频器由电源模块、逆变器模块、控制模块以及输出模块等组成。
其工作原理是通过将输入的直流电转换为可调变频的交流电，控制电机的转速和运行状态。
3. 变频器使用前的准备工作3.1 检查变频器外观是否完好，各接口是否连接牢固。
3.2 确保输入电源线路符合标准要求，并与变频器的电源接口正确连接。
3.3 根据实际需求，调整变频器的参数设置，如额定转速、最大频率等。
4. 变频器的使用步骤4.1 将待控电机连接至变频器的输出接口，确保接线正确。
4.2 打开变频器的电源开关，在终端控制器上选择合适的工作模式。
4.3 根据需要调整变频器的输出频率和转速，可以通过终端控制器或者外部调节器进行操作。
4.4 在运行过程中，及时监测电机的转速和电流等参数，确保变频器正常工作。
若发现异常现象，应及时停止使用，并检查可能的故障原因。
5. 变频器的注意事项5.1 使用前，请仔细阅读变频器的用户手册，了解各个接口和功能的作用。
5.2 避免将变频器安装在有腐蚀性气体、导电尘埃或高温湿度环境中。
5.3 不要随意拆卸或更改变频器的内部零件，任何更改应由专业技术人员进行。
5.4 注意保持变频器的通风良好，以防止过热影响正常使用。
5.5 定期检查和维护变频器，特别是清洁散热器和风扇，并及时更换使用寿命较短的零部件。
6. 常见故障排除方法6.1 变频器无法启动：检查输入电源是否正常，确认连接是否松动。
6.2 变频器无输出信号：检查输出接口是否连接正确，并排除电机故障。
6.3 变频器过热：检查散热器和风扇是否正常运转，是否有堵塞物影响散热效果。
6.4 变频器输出频率不稳定：可尝试重新调整参数设置，并检查输入电源质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
37
基本编程-加速时间、减速时间
P039---加速时间 由P039和A147决定加速时间 P040---减速时间 由P040和A148决定减速时间
38
端子组态
从 “端子组态” 中可以做以下设置：
T051---数字量输入1选择 T052---数字量输入2选择 T053---数字量输入3选择 T054---数字量输入4选择 T055---继电器输出1选择 T060---继电器输出2选择 T069---模拟量输入1选择 T073---模拟量输入1选择 T082---模拟量输出1选择
1.专用开关 容量要与变频器相匹配 （选用开关1.5-2.5倍） 2.专用电柜 要根据现场情况选择合适保护等级的电柜,要选择合适的排风装置. 3.进线熔断器 要选择动作快、分断能力高并且质量好的快速熔断器，熔断器额定电流的选择可根 据变频器的功率进行选择。
例如：22KW的变频器应选用60A的快速熔断保险。 4.进线电抗器 对于大与7.5KW的电机变频器,要安装进线电抗器以便滤掉谐波电流. 5.出线电抗器 对于电机距变频器较远的工况,要安装出线电抗器,出线电抗器还能改善功率因数品 质. 6.控制回路 我们使用的变频器,控制回路都是直流24V或是无源的,所以要特别注意不要使高压 进入. 7.主回路电缆 注意不要将进线和出线接错位置.接点要牢固.电缆容量要与电机相匹配.
24
键盘指示灯说明
25
基本编程-自动模式
P042---自动模式 需要停车进行设置 相关参数：T051
T052 T053 T054
26
手动/自动转换A
27
手动/自动转换B
28
手动/自动转换C
29
手动/自动转换D
30
变频器参数意义说明
P03 (Motor NP Volts)
参数号
参数名称
参数组号：b=基本显示组 P=基本编程组 T=端子组态组 C=通讯组太组 A=高级编程组 R=辅助继电器卡件组 d=高级显示组
ESC—退出：在编程菜单中后退一步，取消一次参数变化并且退出编程模式 SEL—选择：在编程菜单中前进一步，查看参数值时选择一个数字 上下箭头： 改变参数组或参数号，增加/减少一个闪烁的数字值 回车键：在编程菜单中前进一步，保存一个修改的参数值 数字量增加和减少箭头：控制变频器的速度（在缺省状态下是激活的） 启动运行键：用于变频器启动（在缺省状态下是激活的） AUTO—自动键：用于选择自动控制模式 OFF—停止键：用于停止或者清楚故障
35
基本编程-停止方式设置
P037---停止方式 P037=0 斜坡停止并且清除故障 P037=1 惯性停止并且清楚故障 P037=4 斜坡停止 P037=5 惯性停止
36Leabharlann 基本编程-速度基准值P038---速度基准值 P036=0 键盘控制变频器速度
P036=1 内部频率 （来自于A142内部频率源）
3
PowerFlex 400变频器型号说明
4
选型的说明
5
快速熔断保险与变频器功率对应值
电机功率 KW 2.2 4.0 5.5 7.5 11 15 18.5 22 45 55 75
保险额定电流A 10 20 20 25 30 40 50 60 125 150 200
6
例：C框架 （更换以太网外壳版） 型号：22c-D022N103
7
例：D框架 型号：22c-D045A103
8
例：E框架 型号：22c-D072A103
9
变频器的接线和接地图
变频器电源端子接线
PE
R/L1 S/L2 T/L3
P1
P2 DC- U/T1 V/T2 W/T3 PE
保护接地 三相电源输入
电感接入 接入时将 短封片拆 除
到电机，改变任 意两相会使电机 改变转向
33
基本编程
从 “基本编程” 中可以设置：
P031---电机铭牌电压 P032---电机铭牌频率 P033---电机铭牌电流 P034---最小频率 P035---最大频率 P036---启动源 P037---停止模式 P038---速度基准值 P039---加速时间 P040---减速时间 P041---复位成缺省值 P042---自动模式
31
变频器参数组说明
•基本参数 b •基本编程 P •端子组态 T •通讯组态 C •高级编程 A •辅助继电器 R •高级显示 d
32
基本参数
从 “基本参数” 中可以查看到电机正在运行中的：
b001---输出频率 b002---命令频率 b003---输出电流 b004---输出电压 b005---直流母线电压 b007---故障码1 b010---输出功率 b013---转矩电流 b014---变频器温度
P036=2 模拟量输入1 （该模拟量源由T069-模拟量输入1和控制板上DIP开关 AI1进行选择，缺省的AI1开关是0-10V）
P036=3 模拟量输入2 （该模拟量源由T073-模拟量输入2和控制板上DIP开关 AI2进行选择，缺省的AI2开关是0-10V）
P036=4 预置频率（当T051-T054数字量端子编辑为预置频率时，并且数字量被 激活后，变频器的频率由A143-A146来控制）
PowerFlex 400课程介绍
•使用简介 •安装 •型号说明 •参数说明 •参数设置 •变频器常见故障说明
1
PowerFlex 400 变频器使用简介 •一般作为风机，水泵设备上的控制 •变频器的环境温度-10ºC---45ºC •不能使用Remote I/O通讯卡
2
PowerFlex 400变频器的安装
34
基本编程-启动源设置
P036---启动源 此参数需要停车进行设置 P036=0 键盘控制变频器运行 I/O端子01=停止（惯性停车），I/O端子02=不使用，I/O端子03=不使用 P036=1 3线制控制 由输入端子控制变频器运行 I/O端子01=停止（由P037设置停止方式），I/O端子02=启动，I/O端子03=方向 P036=2 2线制控制 由输入端子控制变频器运行 I/O端子01=停止（惯性停车），I/O端子02=正向运行，I/O端子03=反向运行
直流制动器
正极接在 P1P2（保留 短封片）上， 负极接在 DC-上
11
变频器控制接线接线图
12
控制端子接线接线图1
16
控制端子接线接线图2
17
控制端子接线接线图3
18
控制端子接线接线图4
19
控制端子接线接线图5
20
控制端子接线接线图6
21
操作键盘
22
操作健说明
23
操作面板说明（中文）
