BOSCH博世DS7400XI-CHI总线报警主机简易编程综述
BOSCH博世DS7400XI-CHI总线报警主机总线原理讲解1 总线原理简介很多人知道DS7400可以通过总线扩展更多的防区，但具体是什么总线，很多人都不是很清楚，说485，CAN，MODBUS或其它的都有，就算是说了MUXBUS，也只是知道这个名字，具体是怎么一个通信方式不是很清楚，本人有幸接触到这一块，在此做一个简单的介绍以方便大家更深入一点的了解这款产品。
DS7400采用的总线叫MUXBUS（Multiplex Bus 的缩写),是BOSCH产品特有的一种总线（盗版不在考虑之列）,这款总线索特殊性在于它的数据发送和返回都是在一根线上，另一根是共地线，也叫参考线。
和RS485通信有本质区别，485的每次数据传输和返回都是在两根线上的（差分信号），从可靠的角度来讲，RS485的通信还应加一根地线（即参考线），对于产品和系统的稳定都很重要。
对于MUXBUS在线上传输的内数据，很多人习惯于用万用表来测测电压以确定总线有没有问题，在这里我不能说这不可以。
只能说是不准确的，你们只是测了一个波形的平均值。
当然对于是不是与另一根线短路这种问题还是可以测出来。
由于在总线上传输的是一种特殊的阶替波（可参考看下图），并且一串数据后，会有一个持续的高电平以帮助终端地址码模块充电（这就是为什么BOSCH 的地址码模块不要外界给他供电的原因），充的电足够完成一次与主机之间的一次通信。
然后如此反复。
此主题相关图片如下：muxbus.bmp2 总线对线材的要求：由于数据在一根线上进行传输和返回，对于线材就有特别的要求。
首先双绞线，其次是屏蔽线，这两种在使用这一款总线主机时都是很忌讳的。
由于电流信号的传输，在屏蔽线和双绞线上都会产生较大的阻抗。
左右手定律或许大家能想起来这个原因。
由于是电流信号，所以对线径的要求通常会高于其它485总线。
特别是对于远距离通信。
大家都知道线阻与线径是成反比的。
R=P*L/S（S=线的截面积）强烈建议使用平行线。
屏蔽线和双绞线不是绝对的不行。
只是距离将大打折扣。
3 线材与距离的一个大至关系:对于多远的距离使用多粗的线材，这个问题一般很难给出一个准确的答案，由于每个厂家的线材质量不完全相同，所以会有一些小的差别。
这里给出一个普遍性的推荐，也许有人会说0.5的平行线也可以。
通常认为这是特殊情况，一般是从可靠性和广泛性的角度来推荐。
1000米以内：2 X 1.01000---1600 2 X 1.51600米以上，可考虑加7426转换成485的信号传输。
更远的距离也可以考虑使用两个系统进行分隔。
4 简易的调式方法（适用于其它总线设备）首先将一至两个总线设备编好程，就近接在主机上进行测式，确保你所编程的对应设备能实现你想要的功能。
这一步主要是确保了主机没问题，模块及相应的编程也都没有问题。
其次，将编好程的设备接在所布好的总线上（实际应用的位置），暂时不要接其它探测设备。
以电阻代替探测器正常（有些厂家以常闭为正常），看看设备能不能与主机正常的通信。
不行的话，重点检查线路是不是短路或断路），主要限于BOSCH的模块，对于其它模块需要供电的，还得检查模块的电源电压。
每个厂家对于故障的描述都不同。
可参考说明书的定义。
最后将探测器按要求与总线设备相连。
由于前面都已确保了没有问题，最后要是有问题，就是探测器（一般是电源或接线方面的），当然探测器的质量也需要考虑。
5 适用范围任何一个厂家的产品，也不管其型号都有其使用的局限性。
BOSCH的DS7400系统也不例外。
1。
超远距离的周界，3000米以上的。
如果非得使用BOSCH的这个DS7400系统，可以考虑将其划分成更小的子系统，如用两套或更多的DS7400，以确保整个工程的稳定性。
2。
超大型小区系统，由于DS7400的防区数有限。
对于大型小区，若使用这个系统，可能得用十套甚至更多，不仅管理上麻烦，出问题的概率也加大。
为此，BOSCH特为小区开发了另一套专门针对于小区的高性能CAN+RS485的MT系统。
主要应用于一些大型的场合。
3. 需要采用光端机的场合，个人收到的一些信息是各占一半。
有50% 可以调式成功，行的不用说，不行的，原因可能会比较多。
如人为因素（技术水平），器材设备，现场环璋等。
在这只是提醒准备使用的人有个心里准备或提前做一个测式。
4. 虽说是总线，但分枝特别多，并且分枝距离较远（超过100米）,这种场合要慎用BOSCH博世DS7400XI-CHI总线报警主机简易编程下面将列一些大家最常见的情况作一些简要说明。
首先第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值。
进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：用户只使用本机的八个防区。
（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。
例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0à0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）退出编程。
<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。
DS7457I 的地址也将从9开始拔。
参考DS7457I说明书上的地址拔码表.绝大多数此类工程，防区特性都是立即或24小时防区。
上面已告诉大家设防区时的数值（03为立即，07为24小时）。
防区地址从0039 （第9防区）开始，以此往下推，0040为第10防区的地址。
例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#0 0039 03#（完成第一个防区），接着03# ………..这样一直按36个03# (含第一个) 完成后，退出编程。
也许和说明书上有一些出入，不管什么方法，实现即可。
<三> 周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447 +DS7430 + DS7465I (灯光联动)BOSCH的联动相对其它复杂一些，用到的需仔细看。
例：一周界，安装10对对射，其中1-10号对射需要现场联动灯光或警号。
则1—10号设备需要使用带继电器输出的单地址码模块DS7465I （只作一对一报警联动的解答，其它的以特别问题方式作答），地址从9开始，一直到18。
所有防区特性为立即（设置方法参考上面）编程：9876#0 0419 22#22#22#22#22#22#22#22# （地址9—18 这十个扩展设备设置DS7465I）.每个DS7465I设备占用两上地址（第一个地址为这个防区的特性，第二个地址为需要联动的功能，即哪一个防区报警报输入及相关联动条件）当然解答为每个设备联动本身的这个防区。
且都为立即防区。
每个联动输出功能将由三个地址里的内容决定（2772号地址开始）（简易中文说明书中未有此说明，可参考随机配的英文说明书。
输出功能1 的地址为：2772 ，2773，2774输出功能2 的地址为：2775 ，2776，2777输出功能3 的地址为：2778 ，2779，2780以此往下类推。
每个地址都三五种联动条件解释（在此不作详列），有说明书的可查2772地址查询相关信息。
需要更为详细的中文说明书，可加我QQ（25716874），可随时传给你。
因为这次是联动本身继电器，第三个地址可不设置参数。
每个参数都想了解为什么非一两天能讲明白。
可以以后慢慢的在论坛或群里切磋。
对于上面的要实现的功能将作如下编程。
设备型号（DS7465I）已设定（0419=22等，如上所描述）0039 ，0041，0043 ，0045，0047，0049，0051，0053，0055，0057等地址为防区特性，全部为03 (立即防区) ，设为24小时的设为070040，0042，0044，0046，0048，0050 ，0052，0054，0056，0058 分别人：０１０２０３０４０５０６０７０８０９１０（代表输出功能）输出功能地址为：２７７２开始，每三个地址为一个功能，只需编前面两个。
功能1 :2772= *4*2 2773=09(防区)功能2 :277５= *4*2 277６=１１(防区)功能3 :277８= *4*2 277９=１３(防区)依此类推。
ＢＯＳＣＨ的联动编程相对复杂（至于比起其它的功能来说是这样）。
所以用的人较少。
对于看不明白的或不想看的，但又需要用这个功能的用户也可以直接在论坛或群（69504798）获得支持。
ＤＳ７４８８（现已改名为ＤＸ３０１０）的联动和此设备大同小异。
只是联动条件更多，有防区联动，系统事件联动，还有分区联动。
在此不作详细解释。
此功能需要慢慢来体会消化。
<四> 系统与中心软件ＣＭＳ７０００之间的设置。
需要额外增加一个串口转换模块ＤＳ７４１２（现名ＤＸ４０１０Ｉ）此设备是接在辅助接口（ＯＰＴＩＯＮ）上，设备地址（２，５，７）拔到ON ,将板上ＬＥＤＥＮＡＢＬＥ插针跳上。
对应灯可以指示与主机及电脑之间的通信状态。
串口线厂家通常不配。
大多人做或买时注意对应（１－１，２－３３－２４－６５－５６－４７－８８－７９－９）设备地址和线是使用这个设备常出现的一些问题。
注意一下便可。
<五> DS7400XI-CHI这个系统中另一个用的较多的就是联动32路继电器DSR-32C（DSR-32B的升级）联动设备与中心软件CMS7000-500之间的连接及功能设置不在此列。
仅讲与DS7400的直连。
DS7400软件版本V4.0以上(早期版本在此不讲)。
设备地址4019=17 4020=30 （主机只需在此设置），其它将在软件中设置。
有关硬件方面的设置请看DSR-32C的说明书，DS-7400总线式主机简明编程手册2009-05-29 00:26作者申明：DS-7400报警主机的编程并是很不复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
（正确接好连线是编好程序的前提）。
如果是第一次使用DS-7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案要点
BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案要点1.强大的报警处理能力：DS7400XI主机配备了先进的报警处理器，能够实时监测和处理多种类型的报警信号。
它支持多种传感器和控制器的连接，如红外线探测器、玻璃破碎探测器、门禁系统等，可以根据需要进行扩展和个性化设置。
2.网络化管理：DS7400XI主机采用了高速的总线通信技术，可以与其他智能设备和系统进行联动，实现整体的安全管理。
通过互联网和局域网，用户可以随时远程监控和控制报警系统，方便快捷。
4.全面的防护功能：DS7400XI主机具有多重防护功能，能够及时发现并处理各种潜在的安全风险。
它可以监测入侵、火灾、气体泄漏等各种危险信号，并及时向用户发出报警，防止损失扩大。
5.可靠的备份和故障恢复功能：DS7400XI主机具备多重备份和故障恢复机制，确保系统的稳定性和可靠性。
它支持数据自动备份和恢复，同时还具备电池备份，即使在停电情况下也能正常运行。
6.灵活的扩展性：DS7400XI主机具有良好的可扩展性，可以根据用户的需求进行灵活的系统配置和扩展。
用户可以根据自己的安全需求，增设更多的传感器和控制器，扩大系统的覆盖范围和监测能力。
总之，BOSCH博世总线制报警主机DS7400XI智能防盗报警系统是一种功能强大、可靠性高的安全控制设备，能够提供全面的报警监控和防护功能。
它的解决方案包括强大的报警处理能力、网络化管理、丰富的报警方式、全面的防护功能、可靠的备份和故障恢复功能，以及灵活的扩展性。
用户可以根据自己的需求进行定制化设置，实现个性化的安全管理和防护措施。
博世DS7400XI-CHI周界报警系统方案
周界入侵报警系统解决方案目录一、系统综述 (3)二、系统配置 (4)2.1 前端探测器 (4)2.2 前端控制与数据存储设备配置 (4)2.3 系统管理和控制配置 (4)三、系统功能 (4)3.1 系统控制 (4)3.2 报警监视, 显示和事件日志 (5)四、系统结构 (5)4.1 键盘功能 (5)4.2 报警管理中心功能 (6)五、设备技术参数 (6)5.1 报警主机DS7400Xi-CHI (6)5.2 DS7447E-CN 控制键盘 (9)5.3 DS7436 双回路总线驱动器 (10)5.4 DS7457i -CHI 单防区输入模块 (10)5.5 DSR-32C 三十二路继电器模块 (11)5.6 DX4010V2 USB/RS-232接口模块 (12)5.7 报警管理软件MTSW (12)5.8 紧急报警按钮 (13)5.9 室外相对式双光束红外线探测器 (14)本方案中周界入侵报警系统包含总线制报警主机，总线式输入模块，室外相对式双光束红外线探测器、和继电器输出模块等。
室外相对式双光束红外线探测器保护重点是防止有人非法翻越围墙，这些围墙只要有人非法闯入，或者用户触发红外线探测器，设备即会产生报警，报警信号经过总线式输入模块处理后通过系统总线传回至控制中心报警主机，报警主机会按照预先设定的程序通过系统总线迅速传输至前端现场控制总线式输入/输出模块进行联动，启动相应报警点的声光报警器，与此同时控制中心报警管理软件会自动调出电子地图显示报警确切位置，方便中心值班人员及时查看警情事件及报警方位等信息。
入侵报警系统还可以与视频监控系统联动。
当有警情发生时控制中心报警管理软件会自动控制继电器输出模块，将相应报警点信号传输至视频监控系统，实现视频监控管理软件自动弹出相应报警点的监控视频画面。
系统具有防破坏功能，在报警线路被切断或短路，入侵探测器被破坏等情况下均能有效报警。
各子系统配备UPS应急电源，在市电交流电断电2个小时的情况下，系统仍然能够可靠运行。
DS7400(V4.0)DS7400XI报警主机编程使用手册
DS7400XI报警主机编程使用手册（V 4.0版）迪信安保器材(香港)有限公司上海办事处目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章DS7400XI系统使用说明171、DS7447键盘使用172、系统调试步骤183、如何布撤防（未分区系统）194、如何用主键盘对分区系统进行操作205、系统时间设置236、更改个人密码237、查阅事件记录24 第三章故障分析及排除25 第四章主机编程271、编程前准备272、基础内容编程283、分区编程334、防区旁路编程365、强制布防及接地故障检测编程386、进入/退出延时编程387、布防警告音编程398、通用码权限编程399、辅助总线输出编程4010、如何设置编程密码及主操作码4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程4413、报警报告选择编程4714、事件报告代码49 14、总线设备编程51 附：DS7400XI编程举例53说明1．2．DS7400XI 大型报警主机系统是迪信公司非常成熟稳定的产品，并具有很强的使用性。
被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。
可实现计算机管理，并方便地与其它系统集成。
由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。
使用不太方便，而且在实际应用中一般不会使用到设备所有的功能。
因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。
这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI 的全部内容，因此手册中有未说明的部分以随机英文说明书为准。
DS7400Xi主要功能及性能指标1.2.一.主要功能●自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。
博世报警主机DS7400XI编程操作说明要点
博世报警主机DS7400XI编程操作说明要点1.进入编程模式：a.确保主机处于非报警状态，按下“#键”和“6键”同时进入编程模式。
b.输入主工程码，按住“4键”并输入个人工程码，按下“#键”确认进入编程模式。
2.编程操作菜单：编程操作菜单以“菜单号”进行标识，按下相应的数字键进入对应的子菜单。
3.设置报警区域：a.进入报警区域设置菜单，按下“1键”。
b.输入报警区域编号，按下“#键”。
c.输入报警区域名称，按下“#键”确认。
d.设置报警区域属性，如防护类型、允许报警类型等。
4.设置报警点：a.进入报警点设置菜单，按下“2键”。
b.输入报警点编号，按下“#键”。
c.设置报警点类型，如红外探测器、烟雾报警器等。
d.设置报警点属性，如是否布防、是否即时报警等。
5.设置报警事件：a.进入报警事件设置菜单，按下“3键”。
b.输入报警事件编号，按下“#键”。
c.设置报警事件类型，如布防报警、离岗报警等。
d.设置报警事件触发的报警点和报警区域。
6.设置用户：a.进入用户设置菜单，按下“4键”。
b.输入用户编号，按下“#键”。
c.输入用户名称，按下“#键”。
d.设置用户权限，如是否具有编程权限、报警复位权限等。
7.设置时间和日期：a.进入时间和日期设置菜单，按下“5键”。
b.输入年、月、日、时、分、秒的数据，按下“#键”确认。
8.保存设置：a.在编程操作过程中，按下“0键”的任意时间，可以保存设置。
需要注意的是，在进行编程操作时，应先熟悉系统的用户手册，理解各个菜单和参数的含义。
此外，编程操作应由有经验的专业人员进行，以确保系统设置正确且安全。
博世报警主机DS7400XI编程操作说明
博世报警主机DS7400XI编程操作说明
DS7400XI报警主机的编程操作可以通过控制台完成。
以下是具体的
操作步骤：
1.首先，确保主机已经正确接入电源，并且连接好其他必要的设备，
如传感器、警报装置等。
2.打开DS7400XI的控制台，并输入正确的用户密码，进入编程模式。
默认密码为“1234”，如果您已经更改过密码，请输入新密码。
3.进入编程模式后，您可以通过使用菜单选项来进行各种配置。
菜单
选项通常包括区域设置、报警设置、用户设置、时间设置等。
使用方向键
和确认键来导航和选择选项。
5.接下来，您可以设置报警参数。
在报警设置选项中，您可以配置报
警触发条件、报警延迟时间、警报装置的类型等。
根据需要，您还可以将
报警信号发送到其他设备，如安保室或安全公司。
7.最后，您可以通过时间设置选项来配置主机的时间和日期。
确保主
机的时间准确无误非常重要，因为它会影响到报警触发的记录和时间戳。
以上是DS7400XI报警主机的基本编程操作说明。
请注意，由于博世
报警主机的功能非常强大且复杂，因此在进行编程操作之前，请先详细阅
读DS7400XI的用户手册，并根据实际需要进行相应的设置和调整。

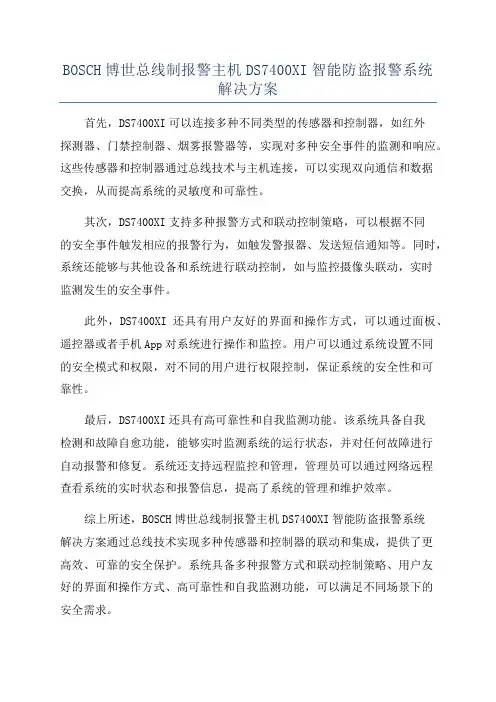

BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案
