博世报警DS7400主机安装调试
博世DS7400报警主机简易编程.
DS7400主机编程1.把DS7436总线驱动器、DS7447键盘、DS7432模块等配件连接好(DS7447键盘和DS7432模块要相应做好跳线。
2.把DS7400主机的8个基本防区不用到的接上2.2k电阻。
3.进入编程,输入编码(出厂9876+#+04.编辑防区类型:输入防区号如0039(代表第9防区+03#或07#(03#表示即时防区;07#表示24小时防区一般探头选03#,设置完长按*字键退出。
5.系统分区:如要分两个区即9876#0+3420+10#+设置完长按*字键退出。
6.确定哪个防区属于哪个分区:从第1防区到第248防区地址是从0287-0410共124地址,每个地址代表两个防区,如想将1、2、3防区分到第一分区,4、5、6防区分到第二分区编程是:7.9876#0+0287+00#(1、2防区设为一分区,输完地址自动调到0028+01#(3防区为一分区,4防区为二分区,地址自动调到0029+11# (将第5和第6防区分到二分区设置完长按*字键退出。
(防区后面的0代表一分区,1代表二分区。
8.键盘分区管理:键盘要先做好调线,第一个键盘调1,第二个键调到2,第一个键盘编为主键盘,第二个分为第二分区分键即: 9876#0+3131+31#(防区后面第一位是代表第一个键盘为主键盘,第二位是代表第二个键盘为液晶键盘+3139+01#设置完长按*字键退出(地址后面第一个0是表示第一个键盘为一分区,地址后面第二个1是表示第二个键盘为二分区。
9.进入/退出延时设置:进入延时设置9876#0+4028+06#(地址后面两位代表时间,输入00-51,以5秒为单位,是0-255秒设置,(如06即是表示30秒,出厂是09为45秒,设置完长按*字键退出。
退出延时设置:9876#0+4030+06#,表示意思跟进入延时一样,出厂是12为60秒10.电话号码设置:9876#0+3159+第一组电话号码+#+3156+*20#+3175+第二组电话号码+#+3157+*20#+3429+0001+#设置完长按*字键退出。
DS7400报警主机技术手册
DS74OOXI大型报警主机技术手册（安装使用DS74OOXI报警主机前，请务必认真阅读本手册和设备随机的《DS74OOXI安装手册》，如本手册与《DS74OOXI安装手册》有不符的，以《DS74OOXI安装手册》为准。
）1、【基本信息】1.1器材名称：大型防区报警主机1.2器材型号：DS74OOXI1.3器材种类：安防报警主机类1.4器材品牌：BOSCH1.5器材建议使用年限：3—4年2、【功能信息】2.1器材功能及特点自带8个防区（使用总线时，自带防区不可用），以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。
总线长度可达2km（导线截面为1.0 mm2）；可接15个键盘，使用1.0 mm2非屏蔽键盘总线，长度不超过350米；分为8个独立分区，可分别独立布防/撤防；有200组个人操作密码；30种可编程防区功能。
2.2器材应用一般应用于大型企业、工厂等防区数量比较多的场合。
2.3器材优势无2.4器材不足无3、【参数信息】3.1工作电压：变压器AC18V供电3.2后备电源：DC12V 7Ah3.3输入功率：50W，50Hz/60Hz3.4主板耗电：静态175mA报警状态250 mA3.5报警输出口：DC12V，175 mA3.6环境温度：报警主机周围温度范围-25℃~50℃。
3.7工作湿度：相对湿度≦90%。
3.8防水性能：防水性能差，只适合室内安装。
4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境状态下，给主机上电，是否能正常开启。
4.1.2对主机进行复位操作，确定主机是否已经复位。
4.1.3确定电话口是否能进行拨号。
4.2器材安装条件：4.2.1主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只 DS7400主板 1块控制键盘DS7447 1只双总线驱动模块DS7436 1块单防区模块DS7457I (根据系统设计的防区数) N只防拆开关 1只锁（钥匙） 1套板载电阻2.2k欧姆线尾电阻 8个单防区模块DS7457I电阻 (根据系统设计的防区数) N个12V7AN蓄电池（另配） 1块4.2.2安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具：安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5安装辅料：6分塑料膨胀管4个3cm自攻螺丝4颗绝缘胶带若干焊锡丝若干助焊剂若干4.2.6安装人员：安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。
博世报警DS7400主机安装调试
DS7400常用调试说明DS7400报警主机的编程并不是很复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
（正确接好连线是编好程序的前提）。
如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
一、正常布防：密码（1234）+“布防”键。
二、撤防和消警：密码（1234）+“撤防”键。
三、强制布防：密码（1234）+“布防”键+“旁路”键四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。
六、如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。
进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05Adr=DS7400Adr=后面的就是要写上去的四位数的地址。
输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。
（出厂值，可以通过编程改变的），然后自动跳到下一个地址。
如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 。
七、确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。
其中01代表延时防区；03代表即时防区；07代表24小时防区。
（此项一般不用编写，用出厂值即可）八、确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。
DS7400(V4.0)安装手册
DS7400XI报警主机编程使用手册（V 4.0版）目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章DS7400XI系统使用说明171、DS7447键盘使用172、系统调试步骤183、如何布撤防（未分区系统）194、如何用主键盘对分区系统进行操作205、系统时间设置236、更改个人密码237、查阅事件记录24 第三章故障分析及排除25 第四章主机编程271、编程前准备272、基础内容编程283、分区编程334、防区旁路编程365、强制布防及接地故障检测编程386、进入/退出延时编程387、布防警告音编程398、通用码权限编程399、辅助总线输出编程4010、如何设置编程密码及主操作码4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程4413、报警报告选择编程4714、事件报告代码49 14、总线设备编程51 附：DS7400XI编程举例53说明1．2．DS7400XI 大型报警主机系统是迪信公司非常成熟稳定的产品，并具有很强的使用性。
被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。
可实现计算机管理，并方便地与其它系统集成。
由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。
使用不太方便，而且在实际应用中一般不会使用到设备所有的功能。
因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。
这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI 的全部内容，因此手册中有未说明的部分以随机英文说明书为准。
DS7400Xi主要功能及性能指标1.2.一.主要功能●自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。
博世报警主机DS7400XI编程操作说明要点
博世报警主机DS7400XI编程操作说明要点1.进入编程模式：a.确保主机处于非报警状态，按下“#键”和“6键”同时进入编程模式。
b.输入主工程码，按住“4键”并输入个人工程码，按下“#键”确认进入编程模式。
2.编程操作菜单：编程操作菜单以“菜单号”进行标识，按下相应的数字键进入对应的子菜单。
3.设置报警区域：a.进入报警区域设置菜单，按下“1键”。
b.输入报警区域编号，按下“#键”。
c.输入报警区域名称，按下“#键”确认。
d.设置报警区域属性，如防护类型、允许报警类型等。
4.设置报警点：a.进入报警点设置菜单，按下“2键”。
b.输入报警点编号，按下“#键”。
c.设置报警点类型，如红外探测器、烟雾报警器等。
d.设置报警点属性，如是否布防、是否即时报警等。
5.设置报警事件：a.进入报警事件设置菜单，按下“3键”。
b.输入报警事件编号，按下“#键”。
c.设置报警事件类型，如布防报警、离岗报警等。
d.设置报警事件触发的报警点和报警区域。
6.设置用户：a.进入用户设置菜单，按下“4键”。
b.输入用户编号，按下“#键”。
c.输入用户名称，按下“#键”。
d.设置用户权限，如是否具有编程权限、报警复位权限等。
7.设置时间和日期：a.进入时间和日期设置菜单，按下“5键”。
b.输入年、月、日、时、分、秒的数据，按下“#键”确认。
8.保存设置：a.在编程操作过程中，按下“0键”的任意时间，可以保存设置。
需要注意的是，在进行编程操作时，应先熟悉系统的用户手册，理解各个菜单和参数的含义。
此外，编程操作应由有经验的专业人员进行，以确保系统设置正确且安全。
博世DS7400报警主机(简易实用编程)
周界报警（博士）实用编程一、进入编程：
输入9876 #0
输入00XX
输入YY #
注释：
1、#为确认标志
2、XX：防区地址= 防区+ 30
3、YY：防区功能号01至30
4、防区功能号00表示屏蔽防区
如：
输入9876#0
输入0031
输入00# （表示屏蔽第1防区）二、推出编程：
按*4秒后退出编程
三、布防/撤防：
布防：
1234+ON
撤防：
1234+OFF
强制布防：
1234+ON+Bypass
四、旁路防区：
1234+ Bypass+XXX
五、系统初始化：
输入9876 #0
输入4058
输入01 #
注释：4058初始化数字段
六、双防区特性设置：
输入9876 #0
输入041911#
．．．．．．
．．．．．．
输入053411#
注意：
1、0419—0534代表第9到240防区对应的防区特性编号；
2、11#为默认在双防区特性中不能更改；
3、在某一防区特性编号输入11#后，其自动调至下一防区特性
编号；
4、设置完成后按*退出编程；
七、DX4010V2驱动安装：
1、线路连接：
A主机、通讯器之间R——红色（red），G——绿色(green)，
B——黑色(black)，Y——黄色(yellow) B通讯器、电脑之间 USB连接线
2、驱动安装：
通讯器的地址码拨动为257，然后安装小光盘即为安装驱动
若无法安装则使用键盘进入编程重新设置通讯方式：
9876 #0
4019 18#
4020 25#
按*退出编程即可。
DS7400报警主机技术手册
DS74OOXI大型报警主机技术手册（安装使用DS74OOXI报警主机前，请务必认真阅读本手册和设备随机的《DS74OOXI安装手册》，如本手册与《DS74OOXI安装手册》有不符的，以《DS74OOXI安装手册》为准。
）1、【基本信息】1.1器材名称：大型防区报警主机1.2器材型号：DS74OOXI1.3器材种类：安防报警主机类1.4器材品牌：BOSCH1.5器材建议使用年限：3—4年2、【功能信息】2.1器材功能及特点自带8个防区（使用总线时，自带防区不可用），以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。
总线长度可达2km（导线截面为1.0 mm2）；可接15个键盘，使用1.0 mm2非屏蔽键盘总线，长度不超过350米；分为8个独立分区，可分别独立布防/撤防；有200组个人操作密码；30种可编程防区功能。
2.2器材应用一般应用于大型企业、工厂等防区数量比较多的场合。
2.3器材优势无2.4器材不足无3、【参数信息】3.1工作电压：变压器AC18V供电3.2后备电源：DC12V 7Ah3.3输入功率：50W，50Hz/60Hz3.4主板耗电：静态175mA报警状态250 mA3.5报警输出口：DC12V，175 mA3.6环境温度：报警主机周围温度范围-25℃~50℃。
3.7工作湿度：相对湿度≦90%。
3.8防水性能：防水性能差，只适合室内安装。
4、【使用信息】4.1器材功能检验内容，给主机上电，是否能正常开启。
，确定主机是否已经复位。
4.2器材安装条件：报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只 DS7400主板 1块控制键盘DS7447 1只双总线驱动模块DS7436 1块单防区模块DS7457I (根据系统设计的防区数) N只防拆开关 1只锁（钥匙） 1套板载电阻2.2k欧姆线尾电阻 8个单防区模块DS7457I电阻 (根据系统设计的防区数) N个12V7AN蓄电池（另配） 1块16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台电子万用表1台安全帽2只安全绳1副绝缘鞋1双防护眼镜2副6分塑料膨胀管4个3cm自攻螺丝4颗绝缘胶带若干焊锡丝若干助焊剂若干安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。
博世报警主机DS7400XI编程操作说明
博世报警主机DS7400XI编程操作说明
DS7400XI报警主机的编程操作可以通过控制台完成。
以下是具体的
操作步骤：
1.首先，确保主机已经正确接入电源，并且连接好其他必要的设备，
如传感器、警报装置等。
2.打开DS7400XI的控制台，并输入正确的用户密码，进入编程模式。
默认密码为“1234”，如果您已经更改过密码，请输入新密码。
3.进入编程模式后，您可以通过使用菜单选项来进行各种配置。
菜单
选项通常包括区域设置、报警设置、用户设置、时间设置等。
使用方向键
和确认键来导航和选择选项。
5.接下来，您可以设置报警参数。
在报警设置选项中，您可以配置报
警触发条件、报警延迟时间、警报装置的类型等。
根据需要，您还可以将
报警信号发送到其他设备，如安保室或安全公司。
7.最后，您可以通过时间设置选项来配置主机的时间和日期。
确保主
机的时间准确无误非常重要，因为它会影响到报警触发的记录和时间戳。
以上是DS7400XI报警主机的基本编程操作说明。
请注意，由于博世
报警主机的功能非常强大且复杂，因此在进行编程操作之前，请先详细阅
读DS7400XI的用户手册，并根据实际需要进行相应的设置和调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

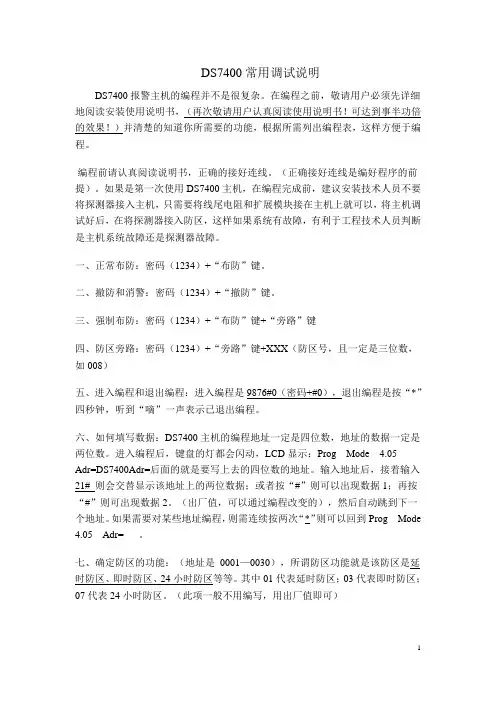

DS7400常用调试说明DS7400报警主机的编程并不是很复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
（正确接好连线是编好程序的前提）。
如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
一、正常布防：密码（1234）+“布防”键。
二、撤防和消警：密码（1234）+“撤防”键。
三、强制布防：密码（1234）+“布防”键+“旁路”键四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。
六、如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。
进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05Adr=DS7400Adr=后面的就是要写上去的四位数的地址。
输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。
（出厂值，可以通过编程改变的），然后自动跳到下一个地址。
如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 。
七、确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。
其中01代表延时防区；03代表即时防区；07代表24小时防区。
（此项一般不用编写，用出厂值即可）八、确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。
（注意：此项一定要编写）九、防区特性的设置：（地址是0415—0538），0415代表第一、二防区，0416代表第三、四防区，如此类推………。
数据1代表前面一个防区，数据二代表后面的一个防区。
此类表示防区使用那种扩充模块。
如果使用的防区是主机自带防区和DS-7457I的扩充防区则需把数据设定为0 ；如果使用的防区是DS-7432的扩充防区则需把数据设定为1。
十、分区编程：DS7400可分8个分区，并可以自由设定每个分区包含那些防区。
十一、DS7400把系统分区：（地址是3420），其中数据1表示使用多少个分区，输入0代表1个分区；输入1代表2个分区……….输入7代表8个分区。
出厂值是0；数据2表示有无公共分区，出厂值是0。
（如果系统不分区，此项不用编程）十二、DS7400确定防区属于那些分区：（地址是0287—0410），0287代表第一、二防区，0288代表第三、四防区，如此类推………。
数据1代表前面一个防区，数据二代表后面的一个防区。
数据1、2可以设定为0—7，代表着1分区到8分区。
（如果系统不分区，此项不用编程）十三、DS7400键盘的分区管理：DS7400主机可以支持15个键盘，1个键盘可以管理1个分区，但每个分区可以由1个或几个键盘来管理。
地址（3131—3138）代表着键盘号，3131代表第一、二号键盘，3132代表第三、四号键盘，如此类推………。
数据1、2表示键盘的功能。
0表示不使用；1表示LCD键盘；2表示LED键盘；3表示LCD键盘并为主键盘。
（如果系统不分区，此项不用编程）十四、DS7400键盘管理哪个分区：（地址是3139—3146），地址（3139—3146）代表着键盘号，3139代表第一、二号键盘，31402代表第三、四号键盘，如此类推。
数据1、2表示键盘具体管理哪个分区，0表示管理1分区；1表示管理2分区……. 7表示管理8分区。
（如果系统不分区，此项不用编程）十五、DS7400防区旁路编程：（地址是2721—2724），具体编程请参考说明书P26—P27。
（注意：如果防区需要旁路，则此项一定要编写）十六、DS7400强制布防和接地故障：（地址是2732）数据1表示可以强制布防多少个防区，数据2表示系统是否检查接地故障，出厂值是1，如果接地有问题排除不了，则可把数据2修改为0。
十七、DS7400修改编程密码：（地址是7589）可以输入4—6位数的密码十八、DS7400修改主操作密码：（地址是7592）可以输入4—6位数的密码十九、DS7400电话报警编程：需要电话报警的用户，在编程时要输入正确的电话号码、通讯格式、用户编码。
二十、DS7400电话号码的设定：（地址是3159、3175）可以设定两个电话号码，输入3159后就可以输入你所需要的报警电话号码。
二十一、设定通讯格式：（地址是3156、3157），其中3156是第一个电话的格式，3157是第二个电话的格式，把3156和3157的数据都设定为60或62二十二、用户编号：（地址是3429—3159）详细操作见说明书下面将列一些大家最常见的情况作一些简要说明。
首先第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值。
进入编程：9876#0 再输入 4058, 再输入 01#，听到一声响后，再按住* 键4秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：用户只使用本机的八个防区。
（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为 03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。
例： 1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0（进入编程） 0031(01# 1防区) 03#03#03#03#03# (2—6防区)07#07# （7、8防区）按*号键4秒退出编程。
<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430） + DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。
DS7457I的地址也将从9开始拔。
参考DS7457I说明书上的地址拔码表.绝大多数此类工程，防区特性都是立即或24小时防区。
上面已告诉大家设防区时的数值（03为立即，07为24小时）。
防区地址从0039 （第9防区）开始，以此往下推，0040为第10防区的地址。
例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#0 0039 03#（完成第一个防区），接着03# ………..这样一直按36个03# (含第一个) 完成后，退出编程。
也许和说明书上有一些出入，不管什么方法，实现即可。
<三> 周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447 +DS7430 + DS7465I (灯光联动)BOSCH的联动相对其它复杂一些，用到的需仔细看。
例：一周界，安装10对对射，其中1-10号对射需要现场联动灯光或警号。
则1—10号设备需要使用带继电器输出的单地址码模块 DS7465I （只作一对一报警联动的解答，其它的以特别问题方式作答），地址从9开始，一直到18。
所有防区特性为立即（设置方法参考上面）编程：9876#0 0419 22#22#22#22#22#22#22#22# （地址9—18 这十个扩展设备设置DS7465I）.每个DS7465I设备占用两个地址（第一个地址为这个防区的特性，第二个地址为需要联动的功能，即哪一个防区报警报输入及相关联动条件）当然解答为每个设备联动本身的这个防区。
且都为立即防区。
每个联动输出功能将由三个地址里的内容决定（2772号地址开始）（简易中文说明书中未有此说明，可参考随机配的英文说明书。
输出功能1 的地址为：2772 ，2773，2774输出功能2 的地址为：2775 ，2776，2777输出功能3 的地址为：2778 ，2779，2780以此往下类推。
每个地址都三五种联动条件解释（在此不作详列），有说明书的可查2772地址查询相关信息。
因为这次是联动本身继电器，第三个地址可不设置参数。
每个参数都想了解为什么非一两天能讲明白。
对于上面的要实现的功能将作如下编程。
设备型号（DS7465I）已设定（0419=22等，如上所描述）0039 ，0041， 0043 ， 0045， 0047， 0049， 0051， 0053，0055，0057等地址为防区特性，全部为03 (立即防区) ，设为24小时的设为07 0040，0042， 0044， 0046， 0048， 0050 ，0052， 0054， 0056， 0058 分别为：０１０２０３０４０５０６０７０８０９１０（代表输出功能）输出功能地址为：２７７２开始，每三个地址为一个功能，只需编前面两个。
功能1 :2772= *4*2 2773=09(防区)功能2 :277５= *4*2 277６=１１(防区)功能3 :277８= *4*2 277９=１３(防区)依此类推。
ＢＯＳＣＨ的联动编程相对复杂（至于比起其它的功能来说是这样）。
所以用的人较少。
四> 系统与中心软件ＣＭＳ７０００之间的设置。
需要额外增加一个串口转换模块ＤＳ７４１２（现名ＤＸ４０１０Ｉ）此设备是接在辅助接口（ＯＰＴＩＯＮ）上，要把4010上的地址码（２，５，７）拔到ON ,将板上ＬＥＤＥＮＡＢＬＥ插针跳上。
对应灯可以指示与主机及电脑之间的通信状态。
串口线厂家通常不配。
大多人做或买时注意对应（１－１，２－３３－２４－６５－５６－４７－８８－７９－９）设备地址和线是使用这个设备常出现的一些问题。
注意一下便可。
然后在键盘上输入4019 18# 4020 25#，这时DX4010上的红色灯和绿色灯都在闪烁，表示主机与软件联接成功<五> DS7400XI-CHI这个系统中另一个用的较多的就是联动32路继电器DSR-32C（DSR-32B的升级）联动设备与中心软件CMS7000-500之间的连接及功能设置不在此列。
仅讲与DS7400的直连。
DS7400软件版本V4.0以上(早期版本在此不讲)。
设备地址4019=17 4020=30 （主机只需在此设置），其它将在软件中设置。
有关硬件方面的设置请看DSR-32C的说明书，并随机配有一张光盘及继电器联动的设置软件。
