钢筋间距检测结果判定
按《混凝土工程施工质量验收规范》 GB50204-2004表5.5.2的相关要 求进行判定。
有关注意事项
1. 不适合用于含有铁磁性物质的混凝土;
2. 选择适当的检测面,检测面应清洁、平 整,并避开金属预埋件;含有金属材质 的饰面层,应进行清除; 3. 钻孔、剔凿时不得损伤钢筋; 4. 所用仪器应经过计量检验。
检测数据处理
1. 混凝土保护层厚度平均检测值按下式计算:
C
t cn,i
(C C 2Cc 2CD ) / 2
t 1 t 2
2. 检测钢筋间距时,可根据实际需要,采用绘图 方式给出结果。当同一构件检测钢筋不少于7根 钢筋(6个间距)时,也可给出被测钢筋的最大 间距、最小间距,并计算钢筋的平均间距。
无损检测方法的特点




不破坏被检测构件,不影响其使用性能,简便快捷; 可在结构(或构件)上直接进行检测,对新建工程和 既有结构物都适用; 能够获得破坏实验不能得到的信息,如混凝土内部空 洞、疏松、开裂、不均匀、表层烧伤、冻害及化学腐 蚀等; 可在同一构件进行连续测试和重复测试,使检测结果 有较好的重复性和可比性; 测试方法一般均快速简便,费用不高; 但由于是间接测试,检测结果受许多因素的影响,检 测精度和可靠性较常规破坏性实验要差一些。
检测设备、仪器

电磁感应法钢筋探测仪:电磁感应原理
激励信号激励探头从而产生电 磁场,在该电磁场内有钢筋等 磁性体存在时,这个磁性体就 产生感生电流,感生电流形成 反向的感生电磁场,结果使探 头内线圈电压产生变化。电磁 场强度的变化和金属物大小与 探头距离存在一定对应关系。

混凝土中钢筋检测技术标准

混凝土中钢筋检测技术标准

超声波检测法
利用超声波在混凝土中的传播 速度和反射特性,通过接收反 射波来判断钢筋的位置和状态 。
射线检测法
利用X射线或钢筋的位置和状态 。
02
混凝土中钢筋检测技 术标准
混凝土中钢筋检测技术标准
随机取样
在混凝土结构中随机选取具有代 表性的部位进行钢筋检测,确保
建立奖惩机制
对执行技术标准好的单位和个人进行奖励,对违反规定的单位和个 人进行处罚。
提高钢筋检测技术标准的执行力度
制定严格的验收标准
01
明确钢筋检测的验收标准,确保工程质量的可靠性。
加强质量监督
02
对钢筋检测的过程和质量进行监督,确保检测结果的准确性和
可靠性。
强化责任追究
03
对因钢筋检测技术标准执行不力导致的工程质量问题,要追究
提高工程质量
延长结构寿命
准确的钢筋检测有助于预防钢筋腐蚀 、断裂等损伤,从而延长结构的使用 寿命。
通过钢筋检测,及时发现和纠正施工 过程中的问题,避免因钢筋安装不当 导致的工程质量问题。
钢筋检测技术的发展历程
01
02
03
手工检测阶段
依靠工人经验和简单工具 进行钢筋检测,精度和效 率较低。
仪器检测阶段
钢筋检测技术的未来展望
01
集成化
将多种检测方法和技术集成到一 个系统中,实现全方位、多角度 的钢筋检测。
网络化
02
03
标准化
建立钢筋检测数据共享平台,实 现数据互通和远程监控,提高管 理效率。
制定统一的钢筋检测技术标准和 规范,促进检测技术的规范化发 展。
钢筋检测技术的挑战与机遇
挑战
随着建筑结构形式的多样化,钢筋检测技术面临更高的精度和更复杂环境的要求。同时,如何确保检测结果的可 信度和准确性也是一项重要挑战。

混凝土中钢筋检测

混凝土中钢筋检测

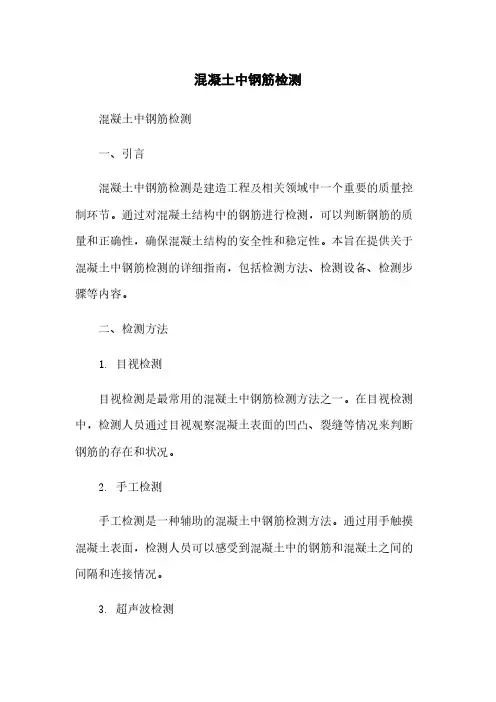

混凝土中钢筋检测混凝土中钢筋检测一、引言混凝土中钢筋检测是建造工程及相关领域中一个重要的质量控制环节。

通过对混凝土结构中的钢筋进行检测,可以判断钢筋的质量和正确性,确保混凝土结构的安全性和稳定性。

本旨在提供关于混凝土中钢筋检测的详细指南,包括检测方法、检测设备、检测步骤等内容。

二、检测方法1. 目视检测目视检测是最常用的混凝土中钢筋检测方法之一。

在目视检测中,检测人员通过目视观察混凝土表面的凹凸、裂缝等情况来判断钢筋的存在和状况。

2. 手工检测手工检测是一种辅助的混凝土中钢筋检测方法。

通过用手触摸混凝土表面,检测人员可以感受到混凝土中的钢筋和混凝土之间的间隔和连接情况。

3. 超声波检测超声波检测是一种非破坏性的混凝土中钢筋检测方法。

通过发射超声波脉冲并测量其传播时间和强度,可以确定混凝土中钢筋的存在和位置。

三、检测设备1. 手持金属探测器手持金属探测器是一种常用的混凝土中钢筋检测设备。

通过感应电磁场的变化,可以快速准确地检测到混凝土中的钢筋。

2. 超声波检测仪超声波检测仪是用于超声波检测的专用设备。

它包含了发射和接收超声波信号的探头,以及用于测量和分析信号的电子部件。

3. 图象检测仪图象检测仪是一种使用光学技术对混凝土结构进行检测的设备。

它可以拍摄混凝土表面的图象,并通过图象处理技术来判断钢筋的存在和位置。

四、检测步骤1. 准备工作进行混凝土中钢筋检测前,需要对检测设备进行校准和准备工作。

确保设备的正常运行和准确度。

2. 检测区域划分将待检测的混凝土结构划分为若干个区域,并为每一个区域标记编号,以便后续管理和维护。

3. 开始检测使用适当的检测方法和设备对混凝土中的钢筋进行检测。

根据实际情况,可以使用单一的检测方法,也可以结合多种方法进行检测。

4. 检测结果记录将每一个区域的检测结果记录下来,包括钢筋的存在与否、位置、直径等信息。

确保记录的准确性和完整性。

5. 检测报告编制根据检测结果,编制混凝土中钢筋检测报告,并将其提交相关人员和部门。

混凝土中钢筋配置检测

混凝土中钢筋配置检测

保护层 厚度
柱、梁
板、墙、壳
±5
±3 ±20
钢尺检查
钢尺检查 钢尺量连续三档,取最大值
绑扎箍筋、横向钢筋间距
注:2 表中梁类、板类构件的上部纵向受力钢筋保护层厚度的合格点率应达到90%及 以上,且不得有超过表中数值1.5倍的尺寸偏差。 3.0.6 2 当采用计数检验时,除有专门要求外,一般项目的合格点率应达到80%及以上, 且不得有严重缺陷。
2、保护层的作用
(1)防腐 (2)防火 (3)锚固
一、钢筋位置及保护层厚度检测
3、保护层厚度的设计规定
GB 50010-2002 第9.2.1款规定: 纵向受力的普通钢筋及预应力钢筋,其混凝土保护层厚度不应 小于钢筋的公称直径,且应符合下表规定。
纵向钢筋的混凝土保护层最小厚度(mm) 环境 类别 一 二 三 a b 板、墙、壳 梁 柱
一、钢筋位置及保护层厚度检测
6、钢筋位置及保护层厚度检测步骤
电磁感应法: (1)选择检测面,清除饰面层 (2)校准仪器 (3)预热、调零 (4)钢筋定位:探头在检测面上移动,直到钢筋探测仪保护 层厚度示值最小,此时探头中心线与钢筋轴线应重合,在相 应位置作好标记
一、钢筋位置及保护层厚度检测
6、钢筋位置及保护层厚度检测步骤
一、钢筋位置及保护层厚度检测
3、保护层厚度的设计规定
GB 50010-2002 第3.4.1款规定:
混凝土结构的环境类别 环境类别 一 A 二 室内正常环境 条件
室内潮湿环境;非严寒和非寒冷地区的露天环境、与无侵蚀性的水或 土壤直接接触的环境 严寒和寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境 使用除冰盐的环境;严寒和寒冷地区冬季水位变动的环境;滨海室外 环境 海水环境

混凝土中钢筋检测技术规程

混凝土中钢筋检测技术规程

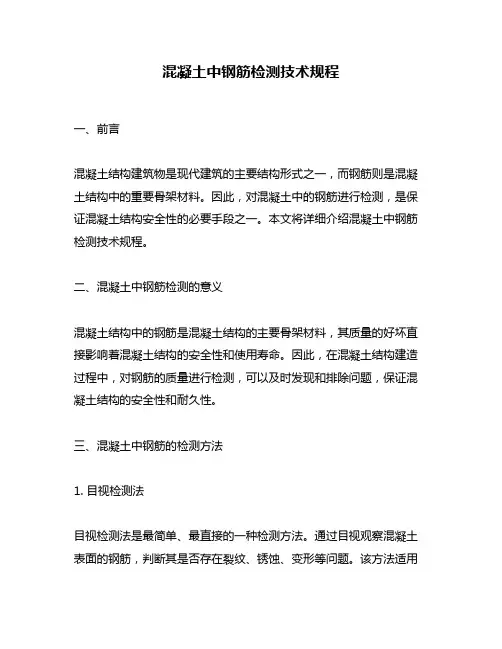

混凝土中钢筋检测技术规程一、前言混凝土结构建筑物是现代建筑的主要结构形式之一,而钢筋则是混凝土结构中的重要骨架材料。

因此,对混凝土中的钢筋进行检测,是保证混凝土结构安全性的必要手段之一。

本文将详细介绍混凝土中钢筋检测技术规程。

二、混凝土中钢筋检测的意义混凝土结构中的钢筋是混凝土结构的主要骨架材料,其质量的好坏直接影响着混凝土结构的安全性和使用寿命。

因此,在混凝土结构建造过程中,对钢筋的质量进行检测,可以及时发现和排除问题,保证混凝土结构的安全性和耐久性。

三、混凝土中钢筋的检测方法1. 目视检测法目视检测法是最简单、最直接的一种检测方法。

通过目视观察混凝土表面的钢筋,判断其是否存在裂纹、锈蚀、变形等问题。

该方法适用于钢筋表面较为容易检测的情况。

2. 手敲检测法手敲检测法是利用敲击钢筋表面的声音特征,判断其质量的一种方法。

敲击时,应注意敲击点、力度、频率等因素,以获取准确的声音特征。

该方法适用于钢筋表面不易观察的情况。

3. 磁粉检测法磁粉检测法是一种非破坏性检测方法,通过在钢筋表面涂覆磁粉,利用磁场的作用,观察磁粉的分布情况,判断钢筋表面是否存在裂纹、缺陷等问题。

该方法适用于钢筋表面不易观察的情况。

4. 超声波检测法超声波检测法是一种利用超声波传递和反射特性,判断钢筋内部质量的方法。

该方法适用于检测钢筋的内部缺陷、裂纹等问题。

5. X射线检测法X射线检测法是一种利用X射线透过钢筋,观察其内部结构的方法。

该方法适用于检测钢筋的内部缺陷、腐蚀等问题。

四、混凝土中钢筋检测的标准1. GB50191-2016《混凝土结构工程验收规范》该标准规定了混凝土结构工程验收的一般要求、工程质量验收标准、验收文件的编制等内容。

其中,对混凝土中钢筋的验收标准进行了详细说明,包括钢筋的规格、数量、质量等方面。

2. GB/T 228.1-2010《金属材料拉伸试验第1部分:室温试验方法》该标准规定了金属材料拉伸试验的室温试验方法,包括试样的制备、试验机的选择、试验条件的确定等方面。

混凝土中钢筋强度检测技术规程

混凝土中钢筋强度检测技术规程

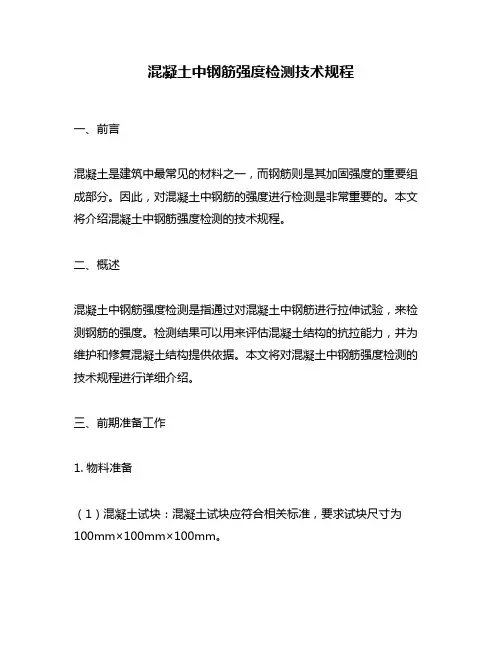

混凝土中钢筋强度检测技术规程一、前言混凝土是建筑中最常见的材料之一,而钢筋则是其加固强度的重要组成部分。

因此,对混凝土中钢筋的强度进行检测是非常重要的。

本文将介绍混凝土中钢筋强度检测的技术规程。

二、概述混凝土中钢筋强度检测是指通过对混凝土中钢筋进行拉伸试验,来检测钢筋的强度。

检测结果可以用来评估混凝土结构的抗拉能力,并为维护和修复混凝土结构提供依据。

本文将对混凝土中钢筋强度检测的技术规程进行详细介绍。

三、前期准备工作1. 物料准备(1)混凝土试块:混凝土试块应符合相关标准,要求试块尺寸为100mm×100mm×100mm。

(2)钢筋:钢筋应符合相关标准,要求长度不小于600mm,直径为6mm至25mm之间。

(3)标准样品:可选用标准样品进行检测,标准样品应符合相关标准。

2. 试验设备准备(1)万能试验机:万能试验机应符合相关标准,要求试验能力不小于20kN。

(2)电子测力计:电子测力计应符合相关标准,要求精度不小于0.1N。

(3)计算机:计算机应具备数据处理和存储功能,可用于计算和处理试验数据。

(4)测量工具:测量工具包括卡尺、刻度尺、直尺等。

四、试验流程1. 样品制备(1)混凝土试块制备:按照相关标准,制备符合要求的混凝土试块。

试块应养护至28天以上。

(2)钢筋制备:按照相关标准,制备符合要求的钢筋。

钢筋应清洁、无锈蚀和损伤。

2. 试验操作(1)试验前准备:将制备好的试块和钢筋取出,并进行编号和记录。

将钢筋固定在试块上,固定方式应符合相关标准。

(2)试验操作:将试块放入万能试验机中,按照相关标准进行试验。

试验速度应符合相关标准。

(3)数据处理:将试验数据输入计算机,进行数据处理。

计算应包括钢筋的屈服强度、抗拉强度、断裂强度等参数。

3. 结果分析(1)钢筋屈服强度:应按照相关标准计算出钢筋的屈服强度。

(2)钢筋抗拉强度:应按照相关标准计算出钢筋的抗拉强度。

(3)钢筋断裂强度:应按照相关标准计算出钢筋的断裂强度。

混凝土中钢筋检测

混凝土中钢筋检测

混凝土中钢筋检测在建筑工程中,混凝土结构的安全性和稳定性至关重要,而其中钢筋的质量和布置情况直接影响着结构的承载能力和耐久性。

因此,对混凝土中钢筋的检测成为了确保建筑质量的关键环节。

混凝土中钢筋检测的目的主要有两个方面。

一是为了验证钢筋的规格、数量、间距等是否符合设计要求,确保施工质量。

二是为了评估钢筋的锈蚀程度、损伤情况等,以便及时采取维护和修复措施,延长结构的使用寿命。

常见的钢筋检测方法有很多种,其中电磁感应法是应用较为广泛的一种。

这种方法是基于电磁感应原理,通过仪器产生的电磁场与钢筋中的电流相互作用,从而检测钢筋的位置、直径和保护层厚度等参数。

使用电磁感应法时,检测人员将探头沿着混凝土表面移动,仪器会根据电磁场的变化显示出钢筋的相关信息。

不过,该方法也存在一定的局限性,比如对于多层钢筋的检测可能会出现误差,而且对钢筋的锈蚀情况无法直接检测。

另一种常用的方法是雷达法。

雷达法利用高频电磁波在混凝土中的传播和反射特性来检测钢筋。

它可以较准确地确定钢筋的位置和分布情况,并且对于多层钢筋的检测效果相对较好。

但雷达法的设备较为昂贵,操作也相对复杂,对检测人员的技术要求较高。

除了上述两种方法,还有超声波法。

超声波在遇到钢筋等障碍物时会发生反射和折射,通过分析超声波的传播时间和波形变化,可以了解钢筋的位置、直径和缺陷情况。

然而,超声波法对于钢筋的保护层厚度检测精度相对较低。

在进行钢筋检测前,需要做好充分的准备工作。

首先,要收集相关的设计图纸和施工资料,了解钢筋的设计规格、布置方式等信息。

其次,对检测区域的混凝土表面进行清理,去除浮浆、油污等杂物,以保证检测的准确性。

同时,还需要选择合适的检测仪器,并对仪器进行校准和调试。

在检测过程中,检测点的布置是非常关键的。

检测点应具有代表性,能够反映出整个检测区域钢筋的情况。

对于梁、柱等构件,一般在两端和中部布置检测点;对于板类构件,则应按照网格状进行布置。

检测时,要保证探头与混凝土表面接触良好,并按照规定的速度匀速移动。

混凝土中钢筋检测技术的规程

混凝土中钢筋检测技术的规程

混凝土中钢筋检测技术的规程混凝土中钢筋检测技术的规程导语:混凝土结构广泛应用于建筑物和基础设施中,而其中的钢筋是起到加强混凝土强度和抗拉性能的重要组成部分。

然而,由于混凝土的外部不可见性,钢筋的质量和数量如何得到有效的检测成为了一个重要的问题。

本文将深入探讨混凝土中钢筋检测技术的规程,介绍常用的检测方法、工具以及其应用范围和限制。

一、混凝土中钢筋检测的重要性和目的(400字)混凝土中钢筋的质量和数量直接关系到混凝土结构的安全性和耐久性。

准确检测混凝土中钢筋的位置、直径、数量以及质量状况,对于保障混凝土结构的强度、韧性和耐久性至关重要。

混凝土中钢筋检测的主要目的包括:1. 确定钢筋的位置和间距:混凝土中的钢筋应按照设计要求正确布置,因此检测可以帮助确定钢筋的位置和间距是否符合设计要求。

2. 检测钢筋损伤或锈蚀:长期使用或外界环境的影响可能导致钢筋的损伤或锈蚀。

检测可以及早发现潜在问题,采取相应的维修和保养措施。

3. 确认钢筋的直径和数量:钢筋的直径和数量直接关系到混凝土结构的强度,通过检测可以确保钢筋的直径和数量与设计要求相符。

二、混凝土中钢筋检测的常用方法(800字)混凝土中钢筋的检测方法多种多样,根据具体的应用需求和实际情况选择合适的方法非常重要。

以下是常用的混凝土中钢筋检测方法:1. 钢筋电阻率法:该方法通过测量混凝土中钢筋和周围混凝土的电阻率差异来确定钢筋的位置和数量。

使用电阻率仪器,将电极插入混凝土中进行测量,根据测得的电阻率值计算钢筋的位置和数量。

该方法适用于测量较大体积、较深埋深的混凝土结构,适用于未覆盖薄层混凝土的情况。

2. 磁性检测法:该方法利用磁力感应原理,通过检测混凝土中钢筋的磁场变化来确定钢筋的位置和数量。

使用一种称为磁通计的仪器,将探测器放置在混凝土表面,并靠近钢筋区域,根据磁场变化来定位钢筋。

磁性检测法适用于测量较浅埋深的混凝土结构,但对于较厚的混凝土覆盖层或混凝土表面有表面裂缝和腐蚀的情况下,可行性会受到限制。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

25
① ②
取样称量法检测钢筋直径应符合下列规定: 确定待检测的钢筋位置,沿钢筋走向凿开混凝土保护层,钢筋 露出长度不小于350mm;截除长度不小于300mm的钢筋试件; 清理钢筋表面的混凝土,用12%盐酸溶液进行酸洗,经清水漂 净后,用石灰水中和,再以清水冲洗干净。擦干后在干燥器中 至少存放4h,用天平称重(精确至0.01g)。
4
检测项目
电磁 感应法

雷达 法

电阻 法

电位 法

极化 电阻法

硬度 法

原位 检测法

钢筋数量和 间距
钢筋直径 钢筋力学性能 保护层厚度 钢筋锈蚀状况
钢筋应力状态






5
9
雷达仪 ① 操作方法都比较简单; ② 测定钢筋的根数; ③ 最靠近表面的一排; ④ 钢筋较密不易区分; ⑤ 下排平行钢筋不易区分; ⑥ 波速与相对介电常数密切相关,保护层厚度有疑问。 ⑦ 钢筋为双曲线图形,直径不易判别
10
①对于上下两层钢筋相平行且下层钢筋位于上层钢筋正下方时,当 上下层钢筋间距大于100mm时,上层钢筋对下层钢筋的干扰较小, 可以识别出下层钢筋,而上层钢筋的直径大小对识别下层钢筋影响 不大;当上下层钢筋间距小于50mm时,上层钢筋对下层钢筋的干扰 较大,下层钢筋很难被识别。 ②当上层钢筋与下层钢筋相垂直时,而且检测时天线的极性方向始 终保持与上层钢筋走向相垂直时,上层钢筋对下层钢筋的干扰很小。 ③当钢筋直径大且间距很小时,它们所成的雷达图像仅为单个双曲 线。 ④当钢筋的混凝土保护层较薄时,钢筋的强烈反射会严重干扰混凝 土表面雷达回波,使表层混凝土在雷达图像中无法形成平坦均匀的 同相轴。 11 ⑤当钢筋水平间距大于100mm时,钢筋的雷达图像基本可以保持双 曲线形状;当钢筋间距小于50mm时,较难判断钢筋的间距和位置。

测定梁、柱类构件主筋数量的检测操作应遵守下列规定: ① 测试部位应避开其他金属材料和较强的铁磁性材料,表面应清 洁、平整; ② 将构件同一个截面位置上的可测试面一侧所有主筋逐一检出, 并在构件表面标注出每个检出钢筋的相应位置; ③ 计算并记录钢筋数量; ④ 必要时量测和记录钢筋间距。
13

①钢筋数量和间距
②混凝土保护层厚度 ③钢筋直径 ④钢筋力学性能 ⑤钢筋锈蚀状况
⑥钢筋应力状态
3
三、检测方法 非破损检测方法 磁感应法 雷达法 剔凿原位检测 取样检测 采用非破损检测方法检测混凝土中的钢筋时,宜剔凿原位检测通过 剔凿原位检测或取样检测的方法进行验证并可根据验证结果进行适 当的修正。
26
取样称量法对剔凿原位检测法的验证应符合下列规定: ①取样称量法检验钢筋的数量应按表 3.4.4 中 A 类检测确定 , 且不应 少于3处; ②对于带肋钢筋,当取样称量法与对应的剔凿原位法内径检测结果 相差大于 1.0mm 时,认为两个检测结果不一致;对于光圆钢筋,当 取样称量法与对应的剔凿原位法内径检测结果相差大于 0.5mm 时, 认为两个检测结果不一致。 ③当取样称量法检验与剔凿检测不一致钢筋的数量超过表 3.4.5-1 相应数值时,应采取修正量法对剔凿原位法内径检测结果进行修正。
27

21
① ② ③
剔凿原位检测混凝土保护层厚度应符合下列规定: 用钢筋探测仪确定钢筋的位置; 在钢筋位置上垂直于混凝土表面成孔; 以钢筋表面至构件混凝土表面的垂直距离作为该测点的保护层 厚度测试值。
22
采用剔凿原位检测法对钢筋探测仪检测结果进行验证 ① 钢筋探测仪检测混凝土保护层厚度; ② 在已测定保护层厚度的钢筋上进行剔凿验证,工程质量检测时 验证点数不应少于表3.4.4中B类检测,结构性能检测时验证点 数不应少于表3.4.4பைடு நூலகம்A类;构件上可直接量测混凝土保护层厚 度的点可计为验证点; ③ 将剔凿原位检测结果与对应位置钢筋探测仪检测结果进行比较, 对于工程质量检测,当两者的差异不超过±1mm 和剔凿测定厚 度±10% 两者之中较大值时,认为两个测试结果无明显差异; 对于结构性能检测,当两者差异不超过±2mm 和剔凿测定厚度 ±15%两者较大值时,认为两者无明显差异; ④ 当检验批有明显差异校准点数在表 3.4.5-2 控制的范围之内时, 可直接采用钢筋探测仪检测结果; ⑤ 当检验批有明显差异校准点数超过表 3.4.5-2 控制的范围时, 23 应对钢筋探测仪量测的保护层厚度进行修正;当不能修正时应 采取剔凿原位检测的措施。
对于墙、板类构件应测定钢筋的间距,其检测可按下列步骤进 行:
① 根据尺寸大小,在构件上均匀布置测位,每个构件上的测位不 少于3个; ② 分别在每个测位连续检出7根钢筋,少于7根钢筋时应全部检出, 并在构件表面标注出每个检出钢筋的相应位置。 ③ 根据第一根钢筋和最后一根钢筋的位置,确定这两个钢筋的 距离,计算出钢筋的平均间距; ④ 必要时计算钢筋的数量。
六 混凝土中钢筋直径检测 混凝土中钢筋直径宜采用剔凿原位检测法检测,当对剔凿原位 检测法的检测结果有怀疑时,应采取取样称量法进行验证。 剔凿原位法检测混凝土中钢筋直径应符合下列规定:
① 确定待检测的钢筋位置,凿开混凝土保护层,露出钢筋; ② 用游标卡尺测量钢筋直径,测量方法应符合相应钢筋产品标准 的规定; ③ 同一部位重复测量3次,将3次测量结果的平均值作为该测点钢 筋直径检测值。
四、钢筋数量和间距检测
混凝土中钢筋数量和间距可采用基于电磁感应原理的 磁感仪或基于电磁波反射原理的雷达仪进行非破损检 测。 精度有保证。 采用非破损方法检测钢筋数量和间距当遇到下列情况 之一时应采取剔凿验证的措施: ① 相邻钢筋过密,钢筋间最小净距离小于混凝土保护层 厚度; ② 混凝土(包括饰面层)含有或存在可能对钢筋检测造 成误判的金属件; ③ 钢筋位置、数量或间距的测试结果与设计有较大偏差; 12 ④ 缺少设计图纸或相关验收资料。
6
7
电磁感应:混凝土是磁的弱导体,钢筋是磁的强导体。 ① 操作方法都比较简单; ② 测定钢筋的根数; ③ 最靠近表面的一排; ④ 钢筋较密不易区分; ⑤ 下排平行钢筋不易区分; ⑥ 磁通量与保护层厚度和钢筋直径有关,无法同时求解。
8
3.2 雷达法 电磁反射: 介电常数不一致,导致强反射。
18
① ② ③ ④ ⑤
结构性能检测时,对检验批钢筋的检测应符合下列规定: 将设计文件中钢筋配置要求相同的构件作为一个检验批; 按表3.4.4的规定确定抽检构件的数量; 随机选取受检构件; 按本标准第9.2.3条或第9.2.4条的方法对单个构件进行检测; 计算样本均值并按以样本均值为基准值计算各受检构件的偏差。

3.1 磁感应法 原理 钢筋扫描仪由探头和主机两部分组成,探头部分的工作原理为 电磁脉冲。在探头的内部装有两组线圈,一组为磁场线圈,另外一 组为感应线圈。磁场线圈在所要检查的混凝土中产生高脉冲的一次 电磁场,如混凝土中有金属物体,则该物体将感应产生二次电磁场 (位于前述的第一次电磁场之内)。每一次磁场线圈所产生的电磁场 的脉冲间隙会引起第二次电磁场的衰减,这样就使感应线圈产生电 压变化。因此,根据这个电压的变化通过数学计算得出混凝土中的 钢筋问距和保护层厚度。

② ③ ④ ⑤
结构性能检测时,检验批保护层厚度检测应符合下列规定: 将设计混凝土保护层厚度相同的同类构件作为一个检验批,统 计检验批构件的数量和该规格钢筋的总根数,按表3.4.4中A类 确定受检构件的数量和钢筋的抽检根数; 随机抽取构件,根据每个构件实配钢筋数量确定抽检钢筋根数, 抽检钢筋总根数应满足本条第1款的要求; 将各受检钢筋混凝土保护层厚度检测值按本标准第3.4.7条计 算均值推定区间; 当均值推定区间上限值与下限值的差值不大于其均值的10%时, 该批钢筋混凝土保护层厚度检测值可按推定区间下限值确定。 当均值推定区间上限值与下限值的差值大于其均值的10%时, 宜补充检测或重新划分检验批进行检测。当不具备补充检测或 重新检测条件时,应以最小检测值作为该检验批混凝土保护层 24 厚度检测值。
19
结构性能检测时,应按下列规则对检验批进行推定并采取相应的措施
①按本标准第3.4.6条、第3.4.7条确定钢筋间距均值推定区间; ②当均值推定区间上限值与下限值的差值不大于偏差允许值范围且受检 构件的偏差最大值不大于偏差允许值 1.5倍时,以均值推定区间上限值作 为该批构件尺寸的测试结果; ③当均值推定区间上限值与下限值的差值不大于偏差允许值范围且受检 构件的偏差最大值大于偏差允许值 1.5倍时,可剔除异常值后再按本条第 3款重新进行推定; ④当均值推定区间上限值与下限值的差值大于偏差允许值范围时,宜补 充检测或重新划分检验批进行检测。当不具备补充检测或重新检测条件 时,应以最不利检测值作为该批构件钢筋间距的测试结果。 ⑤对于梁、柱类构件,当检验批中有一个构件主筋配置与其它构件不同 时,应细分检验批后重新检测或进行全数检测。
16
① ② ③ ④ ⑤
工程质量检测,批量检测钢筋的数量和间距应遵守下列规定: 将设计文件中钢筋配置要求相同的同类构件作为一个检验批; 按表3.4.4的规定确定抽检构件的数量; 随机选取受检构件; 对单个构件进行检测; 对受检构件逐一进行合格性判定。
17

工程质量检测应按下列规则对检验批进行合格判定并采取相应 的措施: ① 根据检验批中受检构件的数量和其中不合格构件的数量按表 3.4.5-1进行检验批合格判定; ② 对于梁、柱类构件,检验批中一个构件的主筋实测根数少于设 计根数,该批直接判为不合格。 ③ 当检验批中构件的钢筋间距偏差大于偏差允许值1.5倍时,应 对该构件周边的未受检的同类构件进行补充检测。当补充检测 表明此事件属于孤立事件时,可剔除该异常值后再按本条第1 款重新进行合格判定;当补充检测表明此事件不属于孤立事件 时,该批直接判为不合格。 ④ 对于判定为不合格的批宜进行全数检测,必要时可细分检验批 后重新检测。 ⑤ 当检验批判定为不合格时,应提供每个受检构件的检测结果。
