电缆及电缆桥架标志牌标准化
电缆标志牌和强电桥架电缆标志牌和强电桥架
标志牌标志牌标准化标准化标准化
中建七局第三建筑有限公司技术质量部
二○一一年十二月
目录
电缆标志牌 (1)
电缆桥架标志牌 (2)
电缆及电缆桥架标志牌示例 (3)
部位样 图
图 示
示 例
例
电缆及电缆桥架标志牌
大跨距电缆桥架规格
大 跨 距 桥 架（一） DA KUA JU QIAO JIA 说明 1、DJ 型大跨距汇线桥架可分为梯级式、托盘式、槽式，分 别用T 、P 、C 。 2、梯级式汇线桥架具有良好的通风性能，不防尘、不防 干扰。槽式、托盘式汇线桥架，具有防尘、防干扰性能。 3、支撑间距<6mm ，当跨距>6mm 时可接受特殊订货。 4、槽式、托盘式、梯级式载荷性能参照。（图1） XQJ-DJ 型梯级式大跨距汇线桥架（A 型） 型号 B 跨距 载荷 单重kg DJ-T-10-3 300 ≤6 80 DJ-T-10-4 400 DJ-T-10-5 500 DJ-T-10-6 600 DJ-T-10-8 800 XQJ-DJ 型托盘式大跨距汇线桥架（A 型）
型号 B 跨距 载荷 单重kg DJ-P-15-3 300 ≤6 48 DJ-P-15-4 400 DJ-P-15-5 500 DJ-P-15-6 600 DJ-P-15-8 800 XQJ-DJ 型槽式大跨距汇线桥架（A 型） 型号 B 跨距 载荷 单重kg DJ-C-15-3 300 ≤6 48 DJ-C-15-4 400 DJ-C-15-5 500 DJ-C-15-6 600 DJ-C-15-8 800 XQJ-DJ 型梯级式大跨距汇线桥架（B 型）
型号B跨距载荷单重kg DJ-T-15-2200 DJ-T-15-3300 DJ-T-15-4400 ≤680 DJ-T-15-5500 DJ-T-15-6600 DJ-T-15-8800 XQJ-DJ型托盘式大跨距汇线桥架（B型） 型号B跨距载荷单重kg DJ-P-15-2200 DJ-P-15-3300 DJ-P-15-4400 ≤640 DJ-P-15-5500 DJ-P-15-6600 DJ-P-15-8800 XQJ-DJ型槽式大跨距汇线桥架（B型）
电缆桥架国家新标准

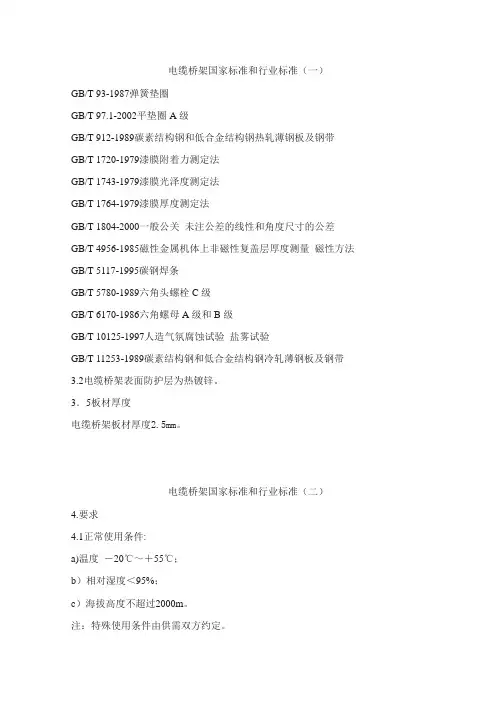

电缆桥架国家新标准 以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。 具体内容如下： 1 范围 本标准规定了钢质南京桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈 A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级 GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。分别用代号 C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。 3. 3型号 4. 4基本结构参数 电缆桥架的基本结构参数见表1。 表1 单位为mm 3．5 板材厚度 电缆桥架允许最小板材厚度见表2。 表2 单位为mm 4.要求 4.1 正常使用条件:
a) 温度－20℃～＋55℃； b）相对湿度＜95%； c）海拔高度不超过2000m。 注：特殊使用条件由供需双方约定。 4.2 电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。 4.3 材料 4.3.1制造电缆桥架用板材应符合GB/T912、GB/T11253中有关规定。 注：所用板材由供需双方约定。 4.3.2电缆桥架焊接用焊条应符合GB/T5117规定。 4.3.3表面防腐层材料应符合相应的标准规定。 4.3.4螺栓、螺母、平垫、弹垫应分别符合GB/T 5780、GB/T 6170、GB/T 97.1、GB/T 93的规定。 4.4 外观 4.4.1电缆桥架镀、涂层表面质量应符合表3规定。表3 4.4.2电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。 4.4.3电缆桥架的走线槽应光滑、平整，无损伤电缆绝缘的凸起和尖角。 4.5 焊接要求:焊接件所有焊缝应均匀，不得有漏焊、虚焊、裂纹、夹渣、烧穿、弧坑等缺陷。 4.6 电缆桥架表面处理 4.6.1电缆桥架表面应根据工作环境的要求进行镀涂防护处理,各种防护层厚度和附着力应符合表4规定. 4.6.2附件表面防腐处理应与电缆桥架主体结构相一致。特殊要求供需双方商定。 4.6.3喷涂处理后的表面光泽度应不低于60%。 4.6.4表面防护层经48h耐盐雾试验（中性NSS），应不低于表5中规定的3级。
电缆桥架标准-JB-T10216-2000
电缆桥架标准-JB-T10216-2000
电缆桥架标准JB-T10216-2000 作者：admin 发表时间：2008-1-21 16:05:18 阅读：次 ￡02819:1980) 1范围 本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验 方法、检验规则、标志、运输和储存等。 本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆 桥 架。 2引用标准 F 列标准所包含的条文，通过在本标准中引用而构成为本标准的条 文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本 标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 12-1988半圆头方颈螺栓 GB/T 93-1987弹簧垫圈 GB/T 97.1-1985 垫圈 GB/T 700-1988碳素结构钢 GB/T 1408.1-1999 固体绝缘材料电气强度试验方法 工频下的试验(eqvIEC60243-1:1988) GB/T 1410-1989固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T 1720-1993 漆膜附着力测定法 (eqvlEC93:1980) GB/T 1764-1989 漆膜厚度测定法 GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验Db: 交变温热试验方法 (eqvIEC68-2-30:1980) GB/T 2423.17-1993 电工电子产品基本环境试验规程 试验Ka: 盐雾试验方法 (eqvIEC68-2-11:1981) GB/T 2423.46-1997 电工电子产品环境试验第 2部分：试验方法试验Ef:撞击摆锤 (idt IEC68-2-62:1991) 玻璃纤维增强塑料耐水性试验方法 玻璃纤维增强热固性塑料耐化学药品性能试验方法 GB/T 2575-1989 GB/T 3857-1987 GB/T 3880-1997 铝及铝合金轧制板材 GB/T 4208-1993 GB/T 4956-1985 GB/T 5270-1985 外壳防护等级(IP 代码)(eqvIEC 529:1989) 磁性金属机体上非磁性覆盖层厚度测量 磁性方法(eqvISO 2178:1982) 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqv
电缆桥架的型号和规格大全
电缆桥架的型号和规格大全 电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。也可以敷设在建筑物和管廊支架上。在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。 一、电缆桥架都有什么类型 1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。 2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装
方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。 3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。 4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。
钢制电缆桥架设计规范
中国工程建设标准化协会标准 钢制电缆桥架工程设计规范 Code for design of steel cable tray engineering CECS 31:2006 主编单位:中国工程建设标准化协会 电气专业委员会 批准单位:中国工程 施行日期:2006年8月1日 条文说明 1 总则 制定本规范总的原则要求。 把工程设计与制造共同遵守的规则，纳入同一标准，这是电缆桥架工程应用实践的需要。 电缆桥架工程是一个系统工程，涉及面广、合理的布局可达到节省空间，缩短距离，减少浪费，安全运行的目的。 确保产品质量和工程质量是制定本规范的目的。针对桥架市场存在未经检测、鉴定，不符合国家标准的产品涌入工程的实际情况，必须明确桥架产品实行质量检测(型试试验)合格。 根据《标准化工作导则》GB／T 1标准，新产品试制应通过鉴定或评定。 电缆敷设工程使用钢制电缆桥架时，还应遵守现行有关工程设计标准的规定。 2 术语 本条对电缆桥架作出了明确的定义，着重指出它是一个支承电缆线路的刚性结构系统。 将直接承托电缆线路荷重的部件称为托架，它仅是桥架系统组成部件之一。从其作用和含义上同“桥架”加以区别。
根据实际部件定义。 与美国电气制造商协会标准定义为“实底型电缆托架”相似，现称“无孔托盘”较简明。 根据实际部件定义。但从国内外产品及安装使用看，组装托盘是托架的一种形式。 与标准的定义相同。 与标准相似。 本条1、2款系按部件功能定义。需指出的是：标准对“适合连接在同一平面上不同宽度的电缆托架配件”称为“收缩节”。现扩大了其范围，即“变径直通：一段改变尺寸的直通。”，这样定义内涵较明确。 用以改变电缆桥架方向和尺寸的一种装置，在标准中称为电缆托架配件。根据其功能和大多数厂家的习惯，现定义为“弯通”。这样含义明确，又避免与其他附件混淆。 本条1～7款系按部件功能定义。 弯通的弯曲半径应定义为弯通内侧两直角边的内切圆半径。 折弯形弯通，是大多数厂家的习惯做法。折弯线即内切圆两切点连线，其长度为√2R。内切圆两切点连线与内侧两直角边形成两个135°钝角，使敷设电缆圆滑转弯，不致损伤电缆(如图1所示)。
仪表电缆桥架技术要求
电缆桥架技术要求 本技术要求是为了工程使用的电缆桥架所作出的要求。该要求提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准、国家标准的优质产品。 一、技术要求 （一）桥架技术要求 JB/T10216-2000 《电控配电用电缆桥架》 QB/T1453-92 电缆桥架 JB/T6743-93 户内户外钢制电缆桥架防腐环境技术要求 （二）各项技术要求 1、电缆桥架制作应符合JB/T10216-2000 《电控配电用电缆桥架》和CECS31：91 《钢制电缆桥架工程设计规范》。 2、槽式桥架的整体防护等级应不低于IP33。 3、桥架及附件采用国内大型钢厂的优质冷轧钢板制作（提供钢厂材质证明）。 4、桥架的厚度要求：200*100规格，钢板厚度为2.5毫米；500*200规格，钢板厚度为2.8毫米；800*200及以上规格，钢板厚度≥3.0毫米。 5、桥架表面采用热镀锌后仪表电缆桥架喷塑果绿色、动力电缆桥架喷塑国际灰，表面处理应均匀，无毛刺、过烧、挂灰、伤痕等缺陷。 6、桥架加工形成后，断面形状应端正、无扭曲、弯曲、裂纹、边缘毛刺等缺陷。 7、桥架的走线槽应光滑、平整、无损伤电缆绝缘的凸起和尖角。 8、所有焊缝应平滑、饱满，不应有气孔、夹渣、虚焊、咬边等缺陷。 9、所有桥架中梯形框槽口应向下焊接。 10、所有桥架（包括：直通、弯通、三通、四通）、盖板、连接片、螺栓等全部要求热镀锌。 11、镀锌层厚度≥65μm，镀锌层不应有剥离、起皮、气泡、花斑、凸起等现象，镀锌层不得露出金属基体。 12、桥架长度的极限偏差范围：当长度≥2米时，极限偏差为±4mm。 13、所采用板材应符合GB/T192、GB/T11253中的有关规定（偏差±0.15mm），桥架焊接应符合GB/T5117中有关规定，成套供应盖板，盖板厚度≥1.5mm。 14、连接片：桥架内外采用连接片双面固定，卖方需提供型号相符合、足量的桥架连接片、镀锌连接螺栓、螺帽等附件。
电缆桥架厚度标准介绍(2020)
电缆桥架厚度标准介绍（2020） 电缆桥架是我们周围经常可以见到的一种建筑材料，而且分为槽式、托盘式和梯架式、网格式等几种类型。很多消费者都在问电缆桥架的厚度标准有哪些呢，我们看看介绍吧。 电缆桥架型号介绍 梯式桥架：梯式桥架是一种由国内外最新资料研发出的一种新型桥架，它不仅外形独特像梯子一样，它的散热性以及承受能力可以说是非常的强大。 无孔电缆线托盘桥架（槽式桥架）：槽式桥架是一种全密封型的电缆桥架，由于
它的密封，使得它的抗腐蚀能力以及抗干扰能力非常的强大。 有孔电缆线托盘桥架（托盘式桥架）：托盘式桥架是半密封型，它跟槽式桥架的形状十分类似，它具备重量较轻、荷载大、造型美、构造简易、安裝便捷等优势。 电缆桥架厚度标准介绍（2020）
怎样选择适合的电缆桥架： 一、桥架水平敷设时距地上的高度一般不低于于2.5m，垂直敷设时距地上1.8m 以下部分应加金属盖板保护。 二、在工程规划中，桥架的安顿应根据经济合理性、技术可行性、工作安全性等要素概括比较，以承认最佳方案，还要充分满足施工设备、保护检修及电缆敷设的要求。专用房间内时在外。电缆桥架水平敷设在设备夹层或上人马道且低于 2.5m，应采用保护接地方法。 三、环境和耐久性的要求。对耐腐蚀功用要求较高或要求洁净的场所，宜选用铝合金电缆桥架。 四、桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃功用的板，网等材料构成封闭或半封闭式结构。 五、不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内。 六、桥架、线槽及其支吊架运用在有腐蚀性环境中，应选用耐腐蚀的刚性材料制造.或采用防腐蚀处理，防腐蚀处理方式应满足工程。 电缆桥架的厚度标准有哪些呢？通过上面的介绍，大家都有了一定的了解了吧。
电缆桥架国家标准
电缆桥架国家标准 (2010-01-26 22:25:30) 转载 分类：电工电气 标签： 杂谈 电缆桥架国家标准,设计规范 第一章总则 钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。 本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。 电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。 第二章电缆桥架 第一节电缆桥架名称定义、结构类型及品种 桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。 桥架可包含下列结构类型：
一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。 二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。 三、梯架：是由侧边与若干个横档构成的梯形部件。 四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。 桥架可包含下列结构品种： 一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。 二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种： 1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种； 2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；
电缆桥架分类及国家标准
电缆桥架分类及国家标准 桥架分成槽式、托盘的来式和梯架式、网文件格式等构造，由支撑架、托臂和安裝配件等构成。房屋建筑内电缆桥架能够单独搭建，还可以附属在各种各样建(构)筑物和地下综合管廊自支撑架上，应反映构造简易，造型设计美观大方、配备灵便和检修便捷等特性，所有零件均需开展热镀锌解决。安裝在房屋建筑外室外的电缆桥架，如果是在相邻海滩或归属于浸蚀区，则材料务必具备防腐蚀、耐湿气、粘合力好，抗冲击抗压强度高的物理性能特性。 电缆桥架分类： 常常能够看到的桥架型号规格分别是：没孔托盘的电缆桥架（槽式电缆桥架）、梯式桥架、有孔托盘电缆桥架（托盘式电缆桥架）。这三种电缆桥架都有各的优势，是现阶段中国应用数最多的型号规格，接下去大家看一下详解。 1.槽式桥架是一种密封式型桥架，它很适用铺设计算机电缆、电力电缆、热电阻电缆线以及它高精度系统软件的变频电缆的屏蔽掉影响和重浸蚀自然环境中
电缆线的安全防护都是有不错的实际效果，考虑到槽式直达作屏蔽掉时、金属表面处理用热镀锌。 2.托盘式桥架是原油、化工厂、电力工程、轻工业、电视机、通讯器材等层面运用最普遍的一种，它具备重量较轻、荷载量大、造型设计美观大方、构造简约、安裝便捷等特性，它既合适用以动力电缆的安裝，也适用变频电缆的铺设。 3.梯方式桥架具备净重轻柔、工程造价低、造型设计与众不同、安裝便捷、排热性、透气率好等特性，它一般适用直轻大电缆线的铺设，很适用高、低动力电缆的铺设。
电缆桥架国家标准薄厚： 注：国家行业标准一般是比较严密对安全系数标准很高的建筑项目而应用的较多。 <100毫米电缆桥架总宽<150mm~时，厚薄需挑选1.5mm <150mm电缆桥架总宽<400mm~时，厚薄就得挑选1.5mm至1.8mm <400mm电缆桥架总宽<600Mm~时，挑选1.8mm至2.0Mm <600Mm电缆桥架总宽<1200Mm~时，挑选2.0Mm至2.5mm
2021年电缆桥架验收标准 完整
电缆桥架验收标准 欧阳光明（2021.03.07） 1．检验程序及检测方法 1）外观：桥架镀、涂表面应符合下表规定，检测方法――目测法。 2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。 3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法2．表面处理 桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合下表的规定。 最小局部厚度45am ＞3mm厚度 70am 局部55am
检测标准：GB/T1391292 检测方法：用磁性测厚仪检测。 2）电镀锌或锌镍合金桥架主体≥12 am 3）喷涂或喷漆桥架主体≥50 am检测方法按GB1764 磁性测厚仪4）附着力——镀涂层对底材的粘合牢度热镀锌按标准试验应不脱落 5）电镀锌和锌合金按标准试验应不脱落 6）喷涂或喷漆不低于GB1720中的3级，检验用附着力测定仪。3．光泽度防护处理的表面光泽应不低于60%。 检测方法：按GB1743，油膜光泽度测定法，用光泽度仪测量数字直接显示。 4．耐盐雾性 表面防护层应具有下表中规定的3级耐盐雾性。 5．制造精度 1）桥架的长度极限偏差 当长度≤2米时，极限偏差为±2mm， 当长度＞2mm时，极限偏差±4mm 2）桥架的宽度极限偏差 当宽度＞400mm时，极限偏差为±4mm， 当宽度≤400mm时，极限偏差为±3mm
说明：盖板取正偏差，槽底宽取负偏差 3）桥架表面平面度允差 热镀锌防护处理平面度允差每米不大于8mm 电镀锌和喷漆，防护处理平面度允差每米不大于4mm 4）托臂自由状态时垂直高度允差为上翘1/100 5）其它尺寸公差按GB1804V （标准中最粗级） 7．接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。
电缆桥架规格型号图片大全
电缆桥架规格型号图片大全 电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。下面小编给大家介绍下电缆桥架的分类及规格型号！ 托盘式桥架 托盘式电缆桥架： 托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。 托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
托盘式电缆桥架可备护罩，需要配护罩时可在订货时注明，其所有配件与梯级式，槽式桥架通用。 梯式桥架 梯级式电缆桥架： XQJ-T型梯级式电缆桥架是根据国内外有关资料及我厂同类产品改进而成。它具有重量轻，成本低，造型别具，安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。 梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。 梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
槽式桥架 槽式电缆桥架： 槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。 槽式电缆桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
电缆桥架国家标准
电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协 会电气工程委员会修订。 电缆桥架宽度~允许最小板厚 电缆桥架宽度＜100~ 1 100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~2.5 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级
GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式 四种类型。分别用代号C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷 漆、镀锌后喷涂或喷漆。 3. 3型号 4. 4基本结构参数
电缆桥架安装规范及验收要求
槽式电缆桥架的介绍 电缆桥架品种繁多，在此特就槽式电缆桥架做一介绍。 槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。 槽式电缆桥架可以用于全封闭型电缆敷设。它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。 槽式电缆桥架产品的选用要点： 1、槽式电缆桥架及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。 2、电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。 3、在工程防火要求较高的场所，不宜采用铝合金电缆桥架。 4、槽式电缆桥架宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%～50％，控制电缆可取50%～70％，且宜预留10%～25％工程发展裕量。 5、在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。 6、各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。 7、在选择槽式电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许
弯曲半径。 8、对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。 9、几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。 10、槽式电缆桥架的直通单件标准长度可为2、3、4、6m。 玻璃钢桥架安装相关规定 玻璃钢桥架安装应符合以下规定： 1. 直线段玻璃钢桥架长度超过30m，铝合金或玻钢制桥架长度超过15m时，设有伸缩节玻璃钢桥架跨越建筑变形缝处设置补偿装置； 2．玻璃钢桥架应在桥架接头两端0.5m处、每间距1.5～3m处、转弯处、垂直桥架每隔1.5米处这些地方分别设置吊架或支架； 3. 吊架和支架安装保持垂直、整齐、牢固、无歪斜现象； 4. 桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧； 5. 缆桥架应敷设在易燃易爆气体管道和热力管道的下方； 6. 金属桥架及其支架全长应不少于2处接地或接零。 7. 金属桥架间连接片两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓，并且连接片两端跨接不小于4mm2的铜芯接地线； 8. 桥架安装时：桥架左右偏差不大于50mm；桥架水平度每米偏差不应大于2mm；桥架垂直度偏差不应大于3mm 电缆桥架中的一般术语 电缆桥架各部件名称含义及一般术语： 梯架：梯形电缆桥架直接承托电缆的部件的简称，由两根纵向侧边与若干根横档构成的梯形
桥架验收规范
桥架验收规范 一、金属电缆桥架引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合以下规定： 1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零干线相连接。 2、非镀锌电缆桥架间连接板的跨接铜芯地线，接地线最小允许截面积不小于4mm2。 3、镀锌电缆桥架间连接板的两端不得连接跨接线，但连接板两端不少于个有防松紧螺帽或防松垫圈的连接固定螺栓。 二、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面有严重划伤等缺陷。 三、电缆桥架安装应符合以下规定： 1、直线段钢制电缆桥架长度超过30米、铝合金或玻璃钢制电缆桥架长度超过15米，需加伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。 2、电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表。 电缆最小允许弯曲半径
3、当设计无要求时，电缆桥架水平安装的支架间距为1.5~3米；垂直安装的支架间距不大于2m。 4、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施； 5、电缆桥架敷设在易燃易爆气体管道或热力管道的下方，当无设计要求时，与管道的最小净距，符合下列规定： 与管道的最小净距（m） 6、敷设在竖井内和穿越不同防火区桥架，按设计要求位置，有防火隔堵措施； 7、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
四、桥架内电缆敷设应符合下列规定： 1、大于45o倾斜敷设的电缆每隔2m处设固定点； 电缆出入电缆沟、竖井、建筑物、柜（盘）台处以及管子管口处等做密封处理； 2、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5~10m处固定点；敷设于垂直桥架内的固定点间距，不大于下表规定： 电缆固定点的间距（mm） 五、电缆的首端、尾端和分支处应设标志牌。
钢制电缆桥架设计规范
精心整理 中国工程建设标准化协会标准 钢制电缆桥架工程设计规范 Codefordesignofsteelcabletrayengineering CECS31:2006 1总则 1.0.11.0.2 1.0.31.0.4 1.0.52术语 2.0.1本条对电缆桥架作出了明确的定义，着重指出它是一个支承电缆线路的刚性结构系统。 2.0.2将直接承托电缆线路荷重的部件称为托架，它仅是桥架系统组成部件之一。从其作用和含义上同“桥架”加以区别。 2.0.3根据实际部件定义。
精心整理 2.0.4与美国电气制造商协会(NEMA.VE1)标准定义为“实底型电缆托架”相似，现称“无孔托盘”较简明。 2.0.5根据实际部件定义。但从国内外产品及安装使用看，组装托盘是托架的一种形式。 2.0.6与NEMA.VE1标准的定义相同。 2.0.7与NEMA.VE1标准相似。 本条1、2款系按部件功能定义。需指出的是：NEMA.VE1标准对“适合连接在同一平面上不同宽度的电缆托架配件”称为“收缩节”。现扩大了其范围，即“变径直通：一段改变尺寸的直通。”， 2.0.8 本条1～ 2.0.9 3桥架 3.1 3.1.1 3.1.2 一。 3.2 3.2.1 3.2.2 3.3附件 3.3.1本条仅列出常用的桥架附件。对于特殊的桥架附件，本规范不予限制。 3.4支吊架 3.4.1本条仅列出常用的桥架支吊架。对于特殊的桥架支吊架，本规范不予限制。 3.5型号和规格 3.5.1列出了型号编制的主要内容。但对荷载等级、防腐类别在型号上不作统一规定，可由厂家自定或在订货技术要求中反映，以照顾到目前各生产厂产品样本的实际情况，不因执行规范而进行大的改动。
电缆桥架类型分析 标准型号及设计选型
电缆桥架类型分析标准型号及设计选型 用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。 优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。 一、种类： 1．按材料分 1）钢质电缆桥架（不锈钢） 2）铝合金电缆桥架 3）玻璃钢电缆桥架（手糊和机压两种） 4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料） 2．按形式分 1）槽式 2）托盘式 3）梯级式 4）组合式 3．按表面处理分 1）冷镀锌及锌镍合金 2）喷塑 3）喷漆 4）热镀锌 5）热喷锌 二、执行标准： 1．JB/T10216-2000《电控配电用电缆桥架》 2．企业标准：Q/321182AEG001-1997 3．QB/T1453-92电缆桥架 4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求 5．DB32/144-1996电缆用防火槽合 标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件： 1．正常使用条件 1）安装地点的海拔高度不超过2000米。 2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。2．特殊使用条件 1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。 2）敷设在消防线路中。 3）敷设在海拔2000米以上。 3．电缆桥架的结构要求 1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40 户外不低于IP44 材料应符合自身的相关标准 钢制宜采用冷轧钢板GB/T700-1988 GB/T11253 铝制GB/T3880和GB/6892 玻璃钢GB/T15568 耐火桥架GB8624-1997中B级 3）常用规格 高40 50 60 80 100 150 200 宽60 80 100 150 200 250 300 400 500 600 800 1000 1200 4）板材厚度 钢制桥架允许最小板厚： 宽B 允许最小板厚& B1＜00 1.0 100≤B＜150 1.2 150≤B＜400 1.5 400≤B≤800 2.0 800＜B＜1000 2.5 1000＜B＜1200 3.0 连接片的厚度至少按桥架同等板厚选用也可选厚一个等级 盖板的板厚可以按桥架的厚度选低一个等级
电缆桥架国家标准修订版
电缆桥架国家标准 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
电缆桥架国家标准 (2010-01-26 22:25:30) 转载 分类：电工电气 标签： 杂谈 电缆桥架国家标准,设计规范 第一章总则钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。第二章电缆桥架第一节电缆桥架名称定义、结构类型及品种桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。三、梯架：是由侧边与若干个横档构成的梯形部件。四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种： 1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种； 2.水平三
通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种； 5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种； 6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。桥架附件是指用于直线段之间、直线段与弯通之间的连接以构成连续性刚性的桥架系统所必需的连接固定或补充直线段、弯通功能的部件，可包括：一、直线连接板，可简称直接板。二、铰链连接板，可简称铰接板，分水平、垂直两种。三、连续铰连板，可简称软接板。四、变宽连接板，可简称变宽板。五、变高连接板，可简称变高板。 六、伸缩连接板，可简称伸缩板。七、转弯连接板，可简称弯接板。八、上下连接板，可简称上下接板，分30°、45°、60°、90°四种。九、电缆桥架盖板。十、隔板。十一、压板。十二、终端板。十三、引下件。十四、竖井。十五、紧固件。支、吊架是指直接支承托盘、梯架的部件，可包括：一、托臂：直接支承托盘、梯架且单端固定的刚性部件，分卡接式、螺栓固定式。二、立柱：直接支承托臂的部件，分工字钢、槽钢、角钢、异型钢立柱。三、吊架：悬吊托盘、梯架的刚性部件，分圆钢单、双杆式；角钢单、双杆式；工字钢单、双杆式；槽钢单、双杆式；异型钢单、双杆式。四、其它固定支架：如垂直、斜面等固定用支架。第二节电缆桥架型号及规格桥架型号内容可含有名称、规格、荷载等级、防腐层类别：一、名称：可用大写拉丁字母表示。二、规格：托盘、梯架的直线段和弯通依次标明宽度、高度；附件和支、吊架标明一个或几个主要技术特性的尺寸。三、荷载等级：A、B、C、D四级。四、防腐层类别：涂漆或烤漆(Q)、电镀锌(D)、喷涂粉末(P)、热浸镀锌(R)、电镀锌后喷涂粉末(DP)、热镀锌后涂漆
电缆桥架安装规范
电缆桥架安装 电缆桥架的安装主要有吊顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支（吊）架可选用成品或自制。支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。 施工时要按国家标准设计进行，一般要求如下。 一．金属线槽布线 1.金属线槽布线一适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。 2.同一回路的所有相线和中性线，要敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。 3.金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。 4.由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管等布线方式。电线或电缆在引出部分不得有损伤。 5.线糟要平整、无扭曲或变形，内壁光滑无毛刺。 6.金属线槽应要接地或接零，但不应作为设备的接地导体来使用。 二、电缆桥架布线
1.在室内采用电缆桥架布线时，其电缆不应有易延燃材料外护层。 2.在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。 3.电缆桥架（托盘）水平安装时的距地高度一般要高于于2.50m，垂直安装时距地2m 以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。 4.电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。垂直敷设时，其固定点间距不宜大于2m。 5.几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。 6.在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。 7.下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上： 1）1kV以下和lkV以上的电缆。 2）同一路径向一级负荷供电的双路电源电缆。 3）一般照明和应急照明的电缆。 4）弱电和强电电缆。如受条件限制需安装在同一层桥架上时，应用隔板隔开， 线于线间隔应该大于200mm。
电缆桥架规格全集及表示方法
电缆桥架规格大全及表示方法 电缆桥架常见规格 槽式（全封闭式）电缆桥架常见规格有： Current specifications of channel-style cable tray(fully closed-end): 250×250 150×250 150×300 100×250 150×200 梯级式电缆桥架常见规格有： 100×200150×200 100×600150×600 100×800150×800 100×500150×500 100×300150×300 100×400150×400 电缆桥架规格表示方法: XQJ---形式－－类别－－规格 XQJ表示汇线桥架系列 形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式） 类别表示类别种类序号（用阿拉伯数字加英语字母表示） 规格表示规格或规格序号（用阿拉伯数字表示） 电缆桥架尺寸选择与计算: 电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+...... 式中：q1、q2、q3......为各电缆每单位长的重量（kg/m） n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表） 当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。 电缆桥架宽d度的计算：1、电力电缆 b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+...... 式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数； k1、k2、k3......为电缆间距（K值最小不应小于d/4） 控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右） 电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+... 需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h 式中：h为电缆桥架净高。 电缆桥架的规格根据所走桥架的电缆的总截面进行选择，通常电力电缆总截面积不大于桥架断面面积的40％，控制及信号电缆总截面积不大于桥架断面面积的50％。 电缆桥架的载荷G总、电缆桥架宽度B的计算； G总＝n1q1+n2q1+n3q3+....... B=n1(d1+k1)+n2(d2+k2)+.....(电力电缆) Sn=n1n(d1)2/2+n2n(d2)2/2 S=S/40% B=S/h=Sn/40%h (控制电缆)
2011年电缆桥架国家规范标准[1]
2011年电缆桥架国家标准线槽国家标准 电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范CECS31∶2006为基础，由中国工程建设标准化协会电气工程委员会修订。（施行日期：2006..8.1） （托盘、梯架宽度） 电缆桥架宽度~允许最小板厚 电缆桥架宽度≤150~ 1.0 150＜电缆桥架宽度≤300~ 1.2 300＜电缆桥架宽度≤500~ 1.5 500＜电缆桥架宽度≤800~2.0 电缆桥架宽度＞800~ 2.2 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差
GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级 GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四 种类型。分别用代号C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、 镀锌后喷涂或喷漆。 3.3型号 4.4基本结构参数 电缆桥架的基本结构参数见表1。 表1 单位为毫米 结构参数长度L宽度B高度B 尺寸系列 2000、3000、 4000、6000100、200、300、 400、500、600、 800 60、75、100、150、200 注：尺寸系列以外的特殊要求，可按合同双方协议制造。3．5 板材厚度 电缆桥架允许最小板材厚度见表2。 表2 单位为毫米 宽度B允许最小板厚
