复合绝缘子的清洗维护
带电用压力水冲洗绝缘子应注意的事项

带电用压力水冲洗绝缘子应注意的事项1. 引言在电力系统运行中,绝缘子是起着重要作用的一个组成部分,它能够在高压下隔离电气设备和输电线路,保障电力系统的安全运行。
但是随着时间的推移,绝缘子上可能会出现污垢,从而影响绝缘子的绝缘性能,进而导致电力系统不稳定或者安全事故的发生。
为了保障电力系统的安全运行,需要采取措施进行绝缘子的清洗。
其中,高压水清洗绝缘子是一种行之有效的方法。
然而,在进行带电用压力水清洗绝缘子的过程中,需要注意一些事项,以保障操作安全。
本文将对带电用压力水清洗绝缘子应注意的事项进行介绍。
2. 清洗绝缘子的必要性在电力系统工作中,无论是气体式开关、隔离器、避雷器还是任何一种正常使用的设备,其表面都会受到空气、灰尘、杂质、水汽等自然因素的侵蚀,并在时间的推移下逐渐沉积成污垢。
尤其是在海拔较高、空气质量差和大气污染严重的地区,更容易形成电气设备表面污垢以及因此而引发的安全事故。
清洗绝缘子可以有效去除绝缘子表面污垢,从而提高绝缘子的表面电阻率和介电强度,保障电力系统的正常运行。
目前,比较常用的清洗方法有化学清洗法、刷洗法、高压水清洗法等。
其中,高压水清洗法是一种有效的方法。
高压水清洗可以通过水流自身的动能和压力增量作用将绝缘子表面污垢清除,且不需要使用有机溶剂和化学药品,不会对人体和环境造成污染,因此比较受到欢迎。
3. 带电用压力水冲洗绝缘子应注意的事项在进行带电用压力水冲洗绝缘子时,需要注意以下事项,以保证操作安全:3.1. 操作人员培训进行带电用压力水冲洗绝缘子的操作人员必须经过专业培训,并且必须持有相关的证书。
此外,操作人员需要了解清洗设备的结构和特点,还要了解清洗方法和程序。
清洗前要进行必要的准备工作,如准备清洗设备和清洗缆,根据绝缘子的类型和大小选择合适的清洗缆和清洗头,清洗前检查设备是否完好,检查电力系统运行状态等。
3.2. 天气环境进行带电用压力水冲洗绝缘子时需要注意天气环境。
绝缘子清扫施工方案

绝缘子清扫施工方案一、背景介绍随着电力行业的发展,高压输电线路绝缘子作为电力系统中的重要组成部分,其正常运行对于电力系统的稳定性和可靠性至关重要。
绝缘子表面长期暴露在空气中,会积累各种污物和灰尘,降低其绝缘效果,增加电线路的故障风险。
因此,定期对绝缘子进行清扫工作是非常必要的。
本文档将介绍一种绝缘子清扫施工方案,以确保绝缘子的清洁和正常运行。
二、施工工具和材料准备在进行绝缘子清扫施工之前,需要准备一些工具和材料,包括:1.手持式水洗器:用于喷洒清洗液。
2.绝缘子清扫刷:用于清洁绝缘子表面的污物。
3.清洗液:选择PH值中性的清洗液,可根据具体情况选择含有酒精或去离子水。
4.擦拭布或海绵:用于擦拭绝缘子表面。
5.安全带和安全绳:确保施工人员的安全。
6.防护手套和口罩:保护施工人员的皮肤和呼吸系统。
7.井字梯或工作平台:提供施工人员稳定的工作平台。
三、施工步骤1. 安全措施的准备在进行绝缘子清扫施工之前,需要确保施工人员的安全。
施工人员应穿戴好安全带,并将安全绳固定在稳固的支撑物上。
同时,施工人员应佩戴好防护手套和口罩,以保护皮肤和呼吸系统。
2. 绝缘子清洗首先,使用手持式水洗器喷洒清洗液在绝缘子表面。
清洗液应均匀地覆盖在绝缘子表面上,使其湿润。
3. 使用清洗刷清洁绝缘子表面取一块清洗刷,蘸取适量清洗液,轻轻地在绝缘子表面刷洗。
刷洗时,应注意按照绝缘子的形状和结构进行刷洗,确保清洗到绝缘子的每个角落。
避免使用过大的力道,以免对绝缘子造成损坏。
4. 使用擦拭布或海绵擦拭绝缘子表面在刷洗完毕后,使用擦拭布或海绵轻轻地擦拭绝缘子表面,以去除残留的污物和清洗液。
擦拭时,应使用干燥的布或海绵,并采用轻柔的手法,以避免对绝缘子造成划痕。
5. 定期巡检和维护绝缘子清扫施工完成后,应定期进行巡检和维护。
定期检查绝缘子表面的清洁情况,并清除新产生的污物。
如果发现绝缘子表面有损坏或老化的情况,应及时进行维修或更换,以确保绝缘子的正常运行。
复合绝缘子使用寿命标准

复合绝缘子使用寿命标准复合绝缘子是一种在电力传输和配电系统中广泛使用的重要设备。
它具有良好的绝缘性能、高耐电压能力和较高的机械强度,能够有效地保护电力设备免受环境、气候和负荷等因素的影响。
然而,随着使用时间的延长,复合绝缘子也会逐渐老化、损坏或失去绝缘性能。
因此,制定复合绝缘子使用寿命标准,在维护和管理复合绝缘子方面起到重要的指导作用。
复合绝缘子使用寿命标准主要包括以下几个方面:1.复合绝缘子的设计寿命标准:复合绝缘子的设计寿命是指在一定的工作条件下,复合绝缘子的正常工作寿命。
设计寿命的确定需要考虑复合绝缘子的材料、结构和工艺等因素,以及环境、气候和负荷等外部因素。
根据国内外的相关标准和规范,制定复合绝缘子的设计寿命标准,能够保证复合绝缘子的安全可靠运行。
2.复合绝缘子的试验和检测标准:为了确保复合绝缘子的质量和性能,需要对复合绝缘子进行试验和检测。
试验和检测项目包括绝缘性能、耐电压能力、机械强度、防污性能和防盗性能等方面。
制定复合绝缘子的试验和检测标准,能够规范试验和检测的流程和方法,提高试验和检测的准确性和有效性。
3.复合绝缘子的运行管理标准:复合绝缘子的运行管理是保证复合绝缘子正常运行和延长使用寿命的重要手段。
运行管理包括对复合绝缘子的检查、维护和保养等方面。
制定复合绝缘子的运行管理标准,能够规范运行管理的流程和方法,提高运行管理的有效性和可操作性。
4.复合绝缘子的退役标准:当复合绝缘子达到设计寿命或因其他原因无法继续使用时,需要对其进行退役处理。
退役包括复合绝缘子的拆除、清理和废弃等方面。
制定复合绝缘子的退役标准,能够规范退役的流程和方法,保证退役工作的安全、环保和经济性。
综上所述,复合绝缘子使用寿命标准对于维护和管理复合绝缘子具有重要的意义。
通过制定和执行复合绝缘子使用寿命标准,能够提高复合绝缘子的使用效果,延长复合绝缘子的使用寿命,保障电力设备的安全运行。
因此,各相关部门和企事业单位应高度重视复合绝缘子使用寿命标准的制定和执行,不断总结经验,不断完善标准,推动复合绝缘子的发展和应用。
输电线路复合绝缘子的应用及防污闪技术措施

输电线路复合绝缘子的应用及防污闪技术措施摘要:输电线路中的复合绝缘子污秽程度和绝缘子的造型种类有关,也会受到线路所处的环境影响,和其处于的气候条件也有关。
在输电线路整个积污阶段,往往会有雨水的清洁作用,绝缘子表面陆续增长的污秽,会陆续到达平衡的状态。
探索更加科学的方法,可以准确的测量出绝缘子表面的污染程度,并且统计和整改基本的参量,本文通过分析国内外电力系统研究的重点,探索了电网运行环境和绝缘子积污规律,总结了几点防止线路污秽闪络的措施。
关键词:输电线路;复合绝缘子;防污闪技术;应用措施输电线路绝缘子经常处于外部环境,内部过电压时也可以实现可靠的运行。
沉积在绝缘子表面的污秽颗粒,长期处于恶劣气象条件下,就会导致绝缘子的电气强度下降,并且在过电压的作用下,产生闪络问题,导致输电线路发生停电事故。
因为输电线路的污秽问题,会导致绝缘闪络事故次数的增加,目前我国因为绝缘子污秽引发的事故总数已经占据了第二名,第一名是雷害事故,污闪事故引发的灾害问题比较大,远远超过了雷害事故的损伤程度,所以一定要加强防污工作。
一、输电线路复合绝缘子表面污闪的形成输电线路处于潮湿的环境下,就会污秽绝缘子表面。
经过电压的作用以后,绝缘子表面就会出现污秽,并且泄漏电流,导致污层发热。
因为污染物在绝缘子表面上的分布是不均匀的,而且绝缘子的结构比较复杂,导致各部分电流有不一样的密度,而且污层有不平衡的加热情况。
在电流密度比较大时,污层就会比较薄,水分就会迅速蒸发,从而加大了电阻,沿面电压的分布情况也会发生变化,一部分电压就会聚集到这些部分。
从而导致这些部分就会发生火花放电的情况,导致局部电弧的发生。
因为火花放电通道的电阻会比较低,干燥部分的表面电阻会比较大,导致泄漏的电流变多,污层就会更加干燥。
局部电弧根部附近的表面也会马上温度增加,电弧就会变长。
表面的干燥会增大电阻,电流就容易泄漏减小,局部电弧伸长以后,就会泄漏更多的电流。
如果泄漏电流变小之后,局部电弧就会熄灭。
输电线路复合绝缘子运行与维护

第三期
安徽 电气工程职业技术学院学报
2 0 年 9月 08
V1 3N. JU N L F N U EET I L N IE R GP OES N L E H I EC LE E S t b ‘ 6 o 1,o O R A H I LCRC GN E I R FSI A C NQ OLG ee e 2 . 3 OA AE N O T U pm r
oetn hrt s ,l i fec tr e oeittg n s r hv e i pri acrt ao t re n c t mscei d e aha ie n its ao c ae i sw er eoe nd t sn a re c c e m tnh l ic h
关键词 : 复合 绝 缘子 ; 运行特 性 ; 分析 ; 用 应 中图分类号 : T 75 M 5 文献标识码 : A 文章编 号 : 17 90 (08 0 02 0 62— 76 20 )3— 06— 4
Ope a i n a d antna e o y t e i n ult r n Po r Grd r to n M i e nc fS n h tc I s a o si we i
s a uCn . Jn u
( . n u EetcP w r rnmiinad Ta f r t n C . Hfi 30 2 C ia 1A h i l r o e Tas s o n rn omai o , e 0 2 , hn ; ci s s o e2 2 n u u n y a o e r os ut nC . Ld , e i 3 2 , hn .A h i a g u nP w rGi C nt ci o , t. Hf  ̄ 2 C i G d r o e2 a)

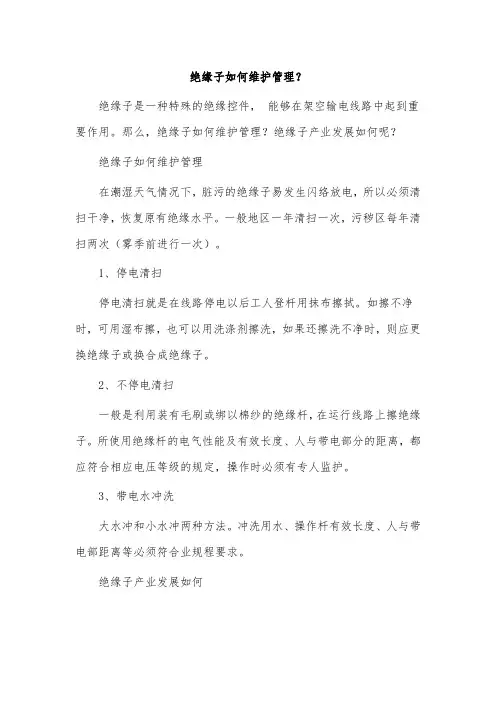

绝缘子如何维护管理?

绝缘子如何维护管理?绝缘子是一种特殊的绝缘控件,能够在架空输电线路中起到重要作用。
那么,绝缘子如何维护管理?绝缘子产业发展如何呢?绝缘子如何维护管理在潮湿天气情况下,脏污的绝缘子易发生闪络放电,所以必须清扫干净,恢复原有绝缘水平。
一般地区一年清扫一次,污秽区每年清扫两次(雾季前进行一次)。
1、停电清扫停电清扫就是在线路停电以后工人登杆用抹布擦拭。
如擦不净时,可用湿布擦,也可以用洗涤剂擦洗,如果还擦洗不净时,则应更换绝缘子或换合成绝缘子。
2、不停电清扫一般是利用装有毛刷或绑以棉纱的绝缘杆,在运行线路上擦绝缘子。
所使用绝缘杆的电气性能及有效长度、人与带电部分的距离,都应符合相应电压等级的规定,操作时必须有专人监护。
3、带电水冲洗大水冲和小水冲两种方法。
冲洗用水、操作杆有效长度、人与带电部距离等必须符合业规程要求。
绝缘子产业发展如何国内已有近200多家线路绝缘子制造企业,其中具有一定生产规模的企业约40家左右。
世界上已有一百多个国家采用钢化玻璃绝缘子,数量超过了2亿片。
由于电网建设加快,相比瓷绝缘子,国内玻璃绝缘子的发展更为迅猛,其市场供不应求,不断吸引着其他企业竞相踏入这一领域。
自2004年以来,我国绝缘子避雷器行业主要企业主营业务收入持续快速增长,年均增长率接近25%。
随着我国绝缘制品制造业技术水平的提高,以及东亚、南亚等国家经济发展速度的加快,国内主要企业抓住时机,积极开拓国际市场,行业的出口交货值逐年上升。
据相关研究预测,2012-2015年我国绝缘子避雷器制造行业销售收入年复合增长率为 17.83%,2015年,国内绝缘子避雷器行业销售收入将达到403亿元。
近几年来,我国电力工业发展迅速,发电机装机容量逐年增加。
据统计,2010年我国发电装机容量为9.62亿千瓦,同比增长10.08%。
绝缘子避雷器作为输变电设备不可缺少的组成部分,与电力工业的发展密不可分。
电力工业是绝缘子避雷器产品最为主要的应用市场,我国现阶段的许多电力工程,例如城乡电网的建设和改造、西电东送工程、电气化铁路建设工程以及特高压产品市场的启动不仅为绝缘子避雷器行业的发展提供了广阔的市场空间,同时也对行业产品市场提出了新的要求,促进了绝缘子避雷器产品市场结构的调整以及新技术的研发力度。
复合绝缘子的应用及存在问题分析

复合绝缘子的应用及存在问题分析复合绝缘子与电瓷绝缘子相比,除了耐污闪性能好之外,还有如下优点:(1)用于相同电压等级的复合绝缘子长度比电瓷绝缘子短。
这可以减少相间和对地的绝缘距离,从而减小线路走廊宽度,降低铁塔和高度和塔头尺寸,便于架设紧凑型线路(2)重量轻,金属部件少,强度高,不容易破裂,便于安装,不用清扫,不需要检测零值,便于检修、维护。
(3)原材料稳定,制造程序简便,比较容易实现自动化和大规模生产。
尽管复合绝缘子有上述优点,但是在电力生产实际中发现复合绝缘子还是存在一些不可避免的缺陷。
在送电线路上运行的绝缘子会受到雷击、污秽、鸟害、冰雪、高湿、温差等环境因素的影响,在电气上要承受电场、雷电冲击电流、工频电弧电流的作用,在机械上压迫承受长期工作载荷、综合载荷、导线舞动等机械力的作用,综合分析三种类型绝缘子的运行性能及特点,研讨绝缘子在运行中出现的问题及解决措施,对于提高线路的运行可靠性,是很有必要的。
华北等地已发现硅橡胶绝缘表面憎水性下降的现象,根据分析有可能直接导致污闪的发生,运行经验表明,复合绝缘子在经过长时间受潮后,硅橡胶表面憎水性会有程度不同的下降,有些复合绝缘子在一段时间内几乎不呈现憎水性。
而在受潮条件小时后,不同伞裙配方的复合绝缘子其憎水性恢复速率不同,性能良好的硅橡胶,表面憎水性恢复速率快;而性能比较差的硅橡胶,表面憎水性恢复需要较长的时间。
因此,不难解释华东地区在晴好天气下的复合绝缘子闪络故障的原因。
运行若干年的复合绝缘子取下后进行机械强度试验时发现,芯棒在额定或低于机械破坏负荷下出现较大滑移,甚至在显著低于机械破坏符合下芯棒从端部金具中脱出;此外,还有库存产品也存在机械强度显著下降的事例。
目前,尽管复合绝缘子在使用中尚未造成导线掉线的恶性事故,但复合绝缘子机械强度下降的现象仍然是潜在威胁,机械强度下降对各种机械端头的连接方法都有,甚至国外采用压接式接头在运行一段时间后也未达到额定机械破坏符合即拉脱。
变电站设备清扫、绝缘子清扫清污施工方案

物资预备仪器、工具、材料导线接地线;绝缘手套;验电器;钢丝球;毛巾;个人工具,个人防护用品。
图纸、资料清扫清单、技术要求风险掌握措施风险作业人员高空坠落人员上下塔系好双保险安全带,移动转位保持有安全带保护。
评估作业人员触电作业人员受伤作业前核对塔号牌;工作点挂接地线;在验电前一律当设备带电,并留意安全距离。
作业点下方制止人员停留;动作协调,防止身体与脚钉或角钢碰撞。
安全措施安全交底工作所需的安全措施已经完成,现场条件满足工作要求。
对工作班成员说明工作任务、设备带电状况、工作留意事项。
6.施工方案6.1作业前预备明细表6.2作业打算假设是同塔双回线路又不同时停电的状况下,施工的时候一边还带电。
这要求上塔前肯定要确定好停电的是哪一边,作业人员必需穿静电屏蔽服;假设是单回线路,那么上塔前,我们的施工作业人员接到工作票负责人和工作票签发人确认停电后及接地线挂好的指令前方允许上塔作业。
施工工期具体保障措施如下1、制定具体的切实可行的施工方案〔本案即是〕;2、在施工前组织施工指挥班子对现场进展一次全面摸底,根本把握每基塔的状况,标〔画〕出示意图。
示意图中须正确标注塔的类型,绝缘子〔瓷瓶〕数量,行走路线和有关特别状况、留意事项〔假设甲方担忧排以上提前巡察,则须在施工当天由甲方巡线人员驱车带着前往每基塔并指引上山线路〕;3、所需工器具必需明确指定由哪方负责预备或租赁〔地线挂接器、安全帽、安全带、安全腰绳、工具袋等〕,落实到班组和个人;4、所需消耗性材料如毛巾、水、储水罐等预备充分,做到经济有用、不脱毛、不拉丝、简便易携;5、运输车辆应能满足现场人员快速分布需要,至少应配备 8 辆车,分 8 组。
6、要求每个班组必需对塔底是否有水源、道路远近、四周车辆能否行驶至塔底等状况,做到心中有数;7、对各小组摸底了解的状况,在施工的前 1 天晚饭时间汇总至工程总指挥处,工程总指挥依据所反映的状况,对不合理的安排,准时进展调整,并重标画示意图;8、要求每个小组至少 1 人带备手机用于联系,动身前将每个小组人员的手机号码登录归总至工程总指挥处,便于随时随地全盘把握工程进度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
复合绝缘子的清洗维护
复合绝缘子也称为聚合物绝缘子,是用硅橡胶材料加工而成。
复合绝缘子具有以下特性:(1)耐热和耐寒性
由于硅橡胶的键能高、化学稳定性好,所以其耐热性比有机聚合物的好。
再者,由于分子间相互作用力弱,所以玻璃化温度低,耐寒性也好。
因此,在地球上的任何地区使用,其特性都不会发生变化。
(2)防水性
由于聚硅氧烷的表面为甲基基团,所以它具有疏水性,因而可用于防水。
(3)电性能
硅橡胶分子中的碳原子数比有机聚合物的少,所以其抗电弧性、耐漏电性非常好,其电绝缘性优异。
(4)耐天候性
由于硅氧烷键能比紫外线能大,所以不容易产生因紫外线导致的老化。
在耐臭氧性加速老化试验中,有机聚合物在数秒至数小时时间内就会因老化而产生龟裂,而硅橡胶即使老化4周后其强度也只是稍有下降,并没有产生龟裂,即它的耐臭氧性好。
酸雨是PH值约5.6的离子混合液。
硅橡胶具有优良的抗化学药品性,即使将硅橡胶放在酸雨之类的混合液中,对其影响也不大。
复合绝缘子的污秽产生及危害:
(1)复合绝缘子在强电场、日光照射、湿度、污秽、酸雨等作用下,硅橡胶材料老化,憎水性下降,积污加剧,产生电晕、电弧等放电现象,泄漏电流增大,而电晕、电弧放电等又加剧了复合绝缘子的老化过程,如此恶性循环,直至发生严重事故,影响电力系统的安全运行。
(2)复合绝缘子具有憎水性,污湿环境使其表面凝结形成离散液滴,并与表面干区交替存在,导致绝缘子表面电场发生畸变,当液滴间干区的电场强度达到空气的击穿电场强度时,绝缘子在很低电压条件下就会产生间歇式局部放电。
放电电弧的存在使液滴周围憎水性减弱甚至丧失,加速了局部电弧的发展并最终形成闪络。
(3)如果复合绝缘子表面长时间在强电场、日光照射、湿度、污秽、酸雨等作用下,其表面附着的油污、灰尘、金属尘埃等污秽物感应带电就会形成微电路,可使那些介质尘埃极化,形成微电场;可在电解质内形成微电池,处于不同电位的那些部分又会产生复杂的微电容,它们之间会吸引或排斥,与大地有电位差,产生放电电流。
复合绝缘子表面的污秽由于常年没有清洗就会产生电弧等放电现象,泄漏电流增大,而电晕电弧放电等又会使复合绝缘子表面油污、灰尘、金属尘埃等污秽灰化变黑,灰化后的复合绝缘子表面就容易造成伞裙撕裂,绝缘性能降低甚至造成轻微放电,使复合绝缘子表面灰化进一步加重,复合绝缘子表面灰化到达不到表面绝缘要求时就会造成污闪事故的发生,污闪后的复合绝缘子被完全灰化,灰化后的复合绝缘子绝缘电阻只有≦1χ101Ω。
从以上情况可以看出我们不能因为复合绝缘子本身具有的优良品质而放松对它清洗维护工作,否则污闪事故随时都可能发生。
复合绝缘子污秽的清洗:
复合绝缘子清洗剂的研发:
HR-898复合绝缘子清洗剂,可在不停电的情况下,迅速清除复合绝缘子及喷涂有RTV涂料绝缘子上的灰尘、油污、炭油污及其他污垢,清洗后的复合绝缘子达到焕然一新的效果,能延长复合绝缘子的使用寿命。
对硅橡胶材料没有腐蚀,对复合绝缘子的憎水性没有影响,是
复合绝缘子的最佳清洗保护产品。
●迅速清除灰尘、油污、湿气、炭油污等有害物质。
●带电清洗绝缘强度35KV/mm,清洗后能产生抗静电保护膜。
●对复合绝缘子及喷涂有RTV涂料绝缘子、金属、油漆饰面、绝缘覆盖层、塑料、硅橡胶等无腐蚀。
特性:
●气味:溶剂味比重:0.75±0.05 颜色:无色透明闪点:100℃±1℃
使用方法;
●擦洗和刷洗法:可用干布沾用本品进行擦洗或用刷子进行刷洗。
(注:限于不带电时)。
