(技术规范标准)V复合绝缘子技术规范(专用部分)
复合绝缘子技术规范书(2009.10)
XX线路工程复合绝缘子技术规范书（范例）200X年X月目录1总则及细则 (1)1.1工作范围 (1)1.2工艺 (1)1.3标准 (1)1.4度量单位 (2)1.5专用工具和仪表 (2)1.6投标文件 (2)1.7文件和图纸 (2)1.8检验 (3)1.9质保期 (4)2技术条件 (4)2.1概述 (4)2.2设计与制造 (5)2.3 试验和检验 (7)2.4 包装和运输 (8)2.5 供货数量 (9)1 总则及细则1.1 工作范围本技术条件适用于XX线路工程所需复合绝缘子的设计、制造、试验、检验、包装及供货要求。
1.2 工艺本技术条件和图纸所包含的复合绝缘子的工艺和精加工应符合国际最先进的制造和装配实践，提供的复合绝缘子应是全新的、未使用过的，其设计和制造应根据买方批准的图纸、设计数据和文件进行。
不能因图纸和本技术条件书的遗漏、疏忽和不明确而解脱卖方提供第一流绝缘子，质量及服务的责任，倘若发现有任何疏漏和不明确之处，卖方应及时通知买方，在问题未澄清之前的任何举措，应由卖方负责。
1.3 标准1) 除技术条件书和图纸中所提供的要求之外，卖方应遵循国家标准及有关行业标准的最新版本。
表一绝缘子产品需满足的主要标准2) 卖方可以推荐国际上接受的其它更高的标准。
在这种情况下，应经买方确认，并应提供相关标准或有关标准中相关部分的中、英文副本。
1.4 度量单位在设计资料、技术条件和图纸等文件中，应使用SI公制单位。
温度应以摄氏度作单位。
1.5 专用工具和仪表卖方应提供产品需附带专用仪表，这些设备应是新的并且性能良好。
1.6 投标文件投标商应在标书中提供以下信息和资料：1) 绝缘子的生产厂家相关资料。
2) 绝缘子的图纸及技术条件说明。
3) 绝缘子运行年限实例说明（包括正在运行的工程和已作复合绝缘子更新的工程)。
4) 同种或类似产品的型式试验、例行试验、抽查试验报告及鉴定证书。
5) 投标产品与本技术规范书所提的所有技术条件的对比表格，并明确标示存在的差异。
复合绝缘子技术规范专用部分(2)
复合绝缘子技术规范专用部分（2）招标编号河南省电力公司集中规模招标采购设备材料招标文件范本35kV 交流架空线路用复合绝缘子招标文件（技术规范专用部分）项目单位:年月目录表1货物需求及供货范围一览表.............. 错误!未定义书签表2专用工具和备品供货表（投标人填写）•••错误味定义书签1工程概况................................ 错误!未定义书签1.1项目名称：......................... 错误!未定义书签1.2项目单位：......................... 错误!未定义书签1.3设计单位：......................... 错误!未定义书签1.4工程规模：......................... 错误!未定义书签2适用范围................................ 错误!未定义书签3使用条件................................ 错误!未定义书签4技术参数和性能要求....................... 错误味定义书签4.1技术参数表............................ 错误!未定义书签5技术偏差................................ 错误!未定义书签6其它要求................................ 错误!未定义书签6.1第三方抽样试验........................ 错误!未定义书签6.2 采用防鸟害措施....................... 错误!未定义书签7特殊说明................................ 错误!未定义书签附录A技术规范通用部分条款变更表••••错误味定义书签分标编号：09 表1货物需求及供货范围一览表表2专用工具和备品供货表（投标人填写）注:应随合同所订的绝缘子一起供给每种绝缘子供货数量的 5 %锁紧销作为备品，以上专用工具和备品计入投标总价。

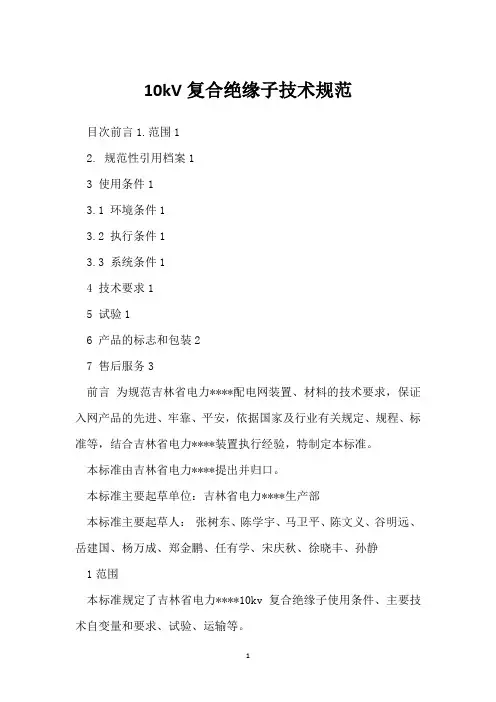

10kV复合绝缘子技术规范
10kV复合绝缘子技术规范目次前言1.范围12. 规范性引用档案13 使用条件13.1 环境条件13.2 执行条件13.3 系统条件14 技术要求15 试验16 产品的标志和包装27 售后服务3前言为规范吉林省电力****配电网装置、材料的技术要求，保证入网产品的先进、牢靠、平安，依据国家及行业有关规定、规程、标准等，结合吉林省电力****装置执行经验，特制定本标准。
本标准由吉林省电力****提出并归口。
本标准主要起草单位：吉林省电力****生产部本标准主要起草人：张树东、陈学宇、马卫平、陈文义、谷明远、岳建国、杨万成、郑金鹏、任有学、宋庆秋、徐晓丰、孙静1范围本标准规定了吉林省电力****10kv复合绝缘子使用条件、主要技术自变量和要求、试验、运输等。
本标准适用于吉林省电力****10kv复合绝缘子的招标通用订货，是相关装置通用订货合同的技术条款。
2规范性引用档案jb5892-1991 合成绝缘子技术标准3使用条件3.1环境条件3.1.1海拔高度：≤1000m3.1.2空气温度最高温度：+40℃最低温度：-40℃最大日温差: 25k3.1.3最大风速: 35m/s3.1.4最大覆冰厚度：10mm3.1.5月相对溼度平均值：≤90% ；日相对溼度平均值：≤95% 3.1.6日照强度：≤1.1kw/m23.1.7抗震力量：8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。
分析计算的平安系数不小于1.67）。
3.1.8污秽等级：级a）ⅲ级b）ⅳ级3.2执行条件安装方式：户外3.3系统条件3.3.1系统额定电压：10kv3.3.2系统额定频率：50hz4主要技术自变量和要求4.1名称及型号10kv复合悬式绝缘子fxbw3-10/45。
本产品适用于10kv沟通电力系统中耐张用有机复合绝缘子。
4.2结构绝缘子至少由两种聚合物绝缘材料构成：一般由芯棒和伞套所构成，并带有端部附件。
4.3一般技术要求4.3.1绝缘子应按本标准以及按规定程序批准的技术档案和图样制造。
绝缘子技术要求采用标准
绝缘子技术要求采用标准绝缘子作为电力系统中的重要部件，其性能和质量直接关系到电力设备的安全运行和供电可靠性。
为了规范绝缘子的设计、制造、测试和应用，各国和国际组织都制定了一系列关于绝缘子技术要求的标准。
本文将就绝缘子技术要求采用标准进行阐述。
一、绝缘子的用途和分类绝缘子作为电力系统中用于支持和固定导线，将导线与支架、横担、杆塔等地面设施隔离的重要组件，其主要用途是对电力设备和人员起到安全防护作用。
根据不同的用途和工作环境，绝缘子可以根据其结构和材料的不同，分为悬垂式绝缘子、耐张式绝缘子、绝缘子串、绝缘子帽等不同的类型。
二、绝缘子技术要求标准的重要性1. 提高产品质量：遵循绝缘子技术要求标准，可以确保绝缘子的设计、制造和测试符合国家对产品的性能和质量要求，从而提高产品的可靠性和安全性。
2. 促进产品国际贸易：采用国际标准的产品可以减少国际贸易中的技术壁垒，有利于产品在国际市场上的竞争和推广。
3. 保障电力系统的安全运行：符合标准的绝缘子可以有效地减少设备故障、电力中断和事故发生的可能性，保障电力系统的安全运行。
三、国际绝缘子技术要求标准及采用情况1. IEC国际电工委员会发布了一系列关于绝缘子的国际标准，包括IEC 60273《电力系统中的第一类刚性绝缘子与第二类刚性绝缘子的试验方法》、IEC 60060《特殊试验设备-高压测试技术》等。
这些标准被世界各国广泛采用，是国际范围内的绝缘子技术要求的重要依据。
2. 美国ANSI/IEEE标准委员会制定了诸如ANSI C29系列标准，涉及绝缘子设计、试验、使用等方面的规定。
这些标准系统完善，是美国绝缘子技术标准的重要组成部分。
3. 国家标准化管理委员会也发布了一系列关于绝缘子技术要求的国家标准，例如《输电线路用陶瓷绝缘子》GB 1001-2004、《多余的机械载荷导致输电线路绝缘子串断裂的问题分析》GB/T 27227-2011等。
这些标准是我国绝缘子技术要求的具体规定，具有强制性和可操作性。
防风偏复合绝缘子技术要求规范
实用文案宁夏金昱元广拓能源有限公司清水河330kV变-金昱元变110kV线路工程防风偏复合绝缘子技术规范书审核:校核:编写:编制单位国网宁夏电力设计有限公司2015 年07 月1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2 投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的复合绝缘子应符合招标文件所规定的要求。
1.1.3本招标文件技术规范提出了对复合绝缘子技术上的规范和说明。
本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.4 本技术条件和图样所包含的绝缘子的工艺和制造应是最先进的。
提供的产品应是全新的、未使用过的。
其设计和制造应根据买方认可的图样、设计和有关文件。
投标人不能因图样和本技术条件书的遗漏、疏忽和不明确而解脱其提供高质量产品及服务的责任；倘若发现有任何疏漏和不明确之处，投标人应及时通知买方，在问题未澄清之前的任何举措，应由投标人负责。
1.1.5 如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出，若无差异，应填写“无差异”。
1.1.6在设计资料、技术条件和图样等文件中，应使用SI公制单位。
温度应以摄氏度（℃）作单位，温差则以开尔文（K）作单位。
1.1.7 投标人应提供产品需附带的专用工具和仪表，这些工具和仪表应是全新的且性能良好。
1.1.8 本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
10kV复合绝缘子技术规范
目次前言 (Ⅱ)1.范围 (1)2. 规范性引用文件 (1)3 使用条件 (1)3.1 环境条件 (1)3.2 运行条件 (1)3.3 系统条件 (1)4 技术要求 (1)5 试验 (1)6 产品的标志和包装 (2)7 售后服务 (3)前言为规范吉林省电力有限公司配电网设备、材料的技术要求，保证入网产品的先进、可靠、安全，依据国家及行业有关规定、规程、标准等，结合吉林省电力有限公司设备运行经验，特制定本标准。
本标准由吉林省电力有限公司提出并归口。
本标准主要起草单位：吉林省电力有限公司生产部本标准主要起草人：张树东、陈学宇、马卫平、陈文义、谷明远、岳建国、杨万成、郑金鹏、任有学、宋庆秋、徐晓丰、孙静10kV复合绝缘子技术规范1范围本标准规定了吉林省电力有限公司10kV复合绝缘子使用条件、主要技术参数和要求、试验、运输等。
本标准适用于吉林省电力有限公司10kV复合绝缘子的招标通用订货，是相关设备通用订货合同的技术条款。
2规范性引用文件JB5892-1991 合成绝缘子技术标准3使用条件3.1环境条件3.1.1海拔高度：≤1000m3.1.2空气温度最高温度：+40℃最低温度：-40℃最大日温差: 25K3.1.3最大风速: 35m/s3.1.4最大覆冰厚度：10mm3.1.5月相对湿度平均值：≤90% ；日相对湿度平均值：≤95%3.1.6日照强度：≤1.1kW/m23.1.7抗震能力：8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。
分析计算的安全系数不小于1.67）。
3.1.8污秽等级：级a）Ⅲ级b）Ⅳ级3.2运行条件安装方式：户外3.3系统条件3.3.1系统额定电压：10kV3.3.2系统额定频率：50Hz4主要技术参数和要求4.1名称及型号10kV复合悬式绝缘子FXBW3-10/45。
本产品适用于10kV交流电力系统中耐张用有机复合绝缘子。
4.2结构绝缘子至少由两种聚合物绝缘材料构成：一般由芯棒和伞套所构成，并带有端部附件。
110kV交流棒形悬式复合绝缘子专用技术规范
巴音110kV变切改至隆安220kV变输变电工程110kV交流棒形悬式复合绝缘子专用技术规范内蒙古电力(集团)有限责任公司2013年7月目录1 标准技术参数表 (1)2 项目需求部分 (3)3 投标人提供信息 (4)1 标准技术参数表技术参数响应表中某些项目参数由招标人提出，如果招标人不提出要求，则由投标人提供。
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写技术差异表。
表中带“*”项为关键参数，不满足带“*”项将视为实质性不响应(见表1-1～表1-5)。
表1-2 FXBW-110/100复合绝缘子技术参数响应表表1-3 FXBW-110/100G重力式复合绝缘子技术参数响应表2 项目需求部分表2 货物需求及供货范围一览表表3 必备的备品备件、专用工具和仪器仪表供货表注：应随合同所订的绝缘子一起供给每种绝缘子供货数量的0.5%锁紧销作为备品，以上专用工具和备品计入投标总价。
2.1 工程概况2.1.1 项目名称：巴音110kV变切改至隆安220kV变输变电工程2.1.2 项目单位：鄂尔多斯市电业局2.1.3 设计单位：鄂尔多斯市和效电力设计有限责任公司2.1.4 工程规模：线路长度、起讫点、主要塔型、导线规格和分裂数、沿线污区分布状况、绝缘子用量以及地形地貌。
2.1.5 适用范围：本规范书适用于巴音110kV变切改至隆安220kV变输变电工程110 kV输电线路工程的复合绝缘子(以下简称绝缘子)的设计、制造、试验、包装和供货等技术要求。
2.2 使用条件表4 使用条件参数表2.3 可选技术参数表表5 可选技术参数表2.4 项目单位技术差异表项目单位要求的产品技术规范应完全符合本招标文件中规定。
若有特殊要求，项目单位应如实、认真地在项目单位技术差异表中填写差异值，否则视为与本招标文件中规定的要求一致。
若无技术差异则应在项目单位技术差异表中填写“无差异”。
复合绝缘子一般技术要求
b）工频干耐受电压应满足附录B中B.1.3条的要求；
c）雷电Байду номын сангаас击耐受电压不小于90kV （lcm长）；
d）拉伸强度不小于1000MPa;
e）耐应力腐蚀时间不小于96h,拉伸破坏负荷对比试验相差不超过10%;
f）染色渗透试验应满足GB/T5892的要求；
9）水扩散试验应满足GB/T5892的要求。
的影响。短路电流的大小及
电流持续时间可能会引起端部附件、芯棒及伞裙损坏，应当设计有恰
当的电弧保护器件。
4.8介面的渗透性
绝缘子应满足机械负荷一时间试验和金属附件与绝缘护套间介面的
渗透性试验的要求，并应满足
验证金属附件和伞套间介面的渗透性和验证额定机械负荷的要求。
4.9海拔校正
当绝缘子用于海拔高度超过1000m时， 其外绝缘应按GB311.1的规
4.5电晕和无线电干扰水平
绝缘子应满足电晕试验要求。在规定1.1Um/万（Um为最高运行线电
压）电压下，绝缘子的无线
电干扰水平不应大于60dB.
4.6人工污秽工频耐受电压
绝缘子应满足人工污秽工频耐受电压试验要求。在给定等值附盐密度
下的人工污秽工频耐受电压
应满足运行对其要求。
4.7工频电弧
绝缘子应满足工频电弧试验要求。绝缘子金属附件的设计应考虑电弧
复合绝缘子一般技术要求
4.1基本要求
绝缘子产品除应符合本标准技术要求外，其他特性应符合GB/T5892
标准的规定。
4.2端部附件
绝缘子端部附件锌层应符合JB/T8177的规定。其连接结构如采用球
窝或槽型时，连接结构尺寸应符合GB/T4056的规定。 球窝或槽型连
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
招标编号：河南省电力公司集中规模招标采购设备材料招标文件范本
交流架空线路用复合绝缘子
招标文件
（技术规范专用部分）
项目单位：
年月
目录
表1 货物需求及供货范围一览表·1 表2 专用工具和备品供货表（投标人填写）·1 1工程概况·1 1.1项目名称：·1 1.2项目单位：·1 1.3设计单位：·1 1.4工程规模：·1 2适用范围·1 3使用条件·1 4技术参数和性能要求·1 4.1技术参数表·1 5技术偏差·2 6其它要求·3 6.1第三方抽样试验·3 6.2采用防鸟害措施·3 7特殊说明·3 附录A 技术规范通用部分条款变更表··4
分标编号： 09
表1 货物需求及供货范围一览表
表2 专用工具和备品供货表（投标人填写）
注：应随合同所订的绝缘子一起供给每种绝缘子供货数量的5％锁紧销作为备品，以上专用工具和备
品计入投标总价。
1、工程概况
1.1项目名称：
1.2项目单位：
1.3设计单位：
1.4工程规模：线路长度、起讫点、主要塔型、导线规格和分裂数、沿线污区分布状况、绝缘子用量以及地形地貌。
2、适用范围本规范书适用于工程kV 输电线路工程的复合绝缘子
(以下简称绝缘子)的设计、制造、试验、包装和供货等技术要求。
3、使用条件绝缘子使用环境条件如表3。
表3 绝缘子使用环境条件
4、技术参数和性能要求
技术参数响应表中某些项目参数由招标人提出，如果招标人不提出要求，则由投标人提供。
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
表中带“ * ”项为关键参数，投标资料不详实、严重漏项或不满足带“ * ”项将视为实质性不响应。
技术参数表
表4 交流kV 复合绝缘子技术参数响应表投标人名称：
投标人授权代表签字：
5、技术偏差
投标人提供的产品技术规范应与本招标文件中规定的要求一致。
若有偏差投标人应如实、认真地填写偏差值；若无技术偏差则视为完全满足本技术规范的要求，且在技术偏差表中填写“无偏差” 。
表5 技术偏差表投标人名称：
投标人授权代表签字：
6、其它要求
6.1第三方抽样试验由买方决定是否需要第三方抽样试验。
6.2采用防鸟害措施由买方提出是否采用其它防鸟害措施。
7、特殊说明（1）技术规范通用部分条款变更表是对技术规范通用部分的补充和修
改，
对本规范的理解以变更后的表述为准；
（2）当专用部分与通用部分发生冲突时，以专用部分为准。
附录A 技术规范通用部分条款变更表
本表是对技术规范“通用部分”的补充和修改，如有冲突，应以本表为准）。
