语音信号处理实验报告
语音信号处理实验报告.docx
在实验中，当P值增加到一定程度，预测平方误差的改善就不很明显了，而且会增加计算量，一般取为8~14，这里P取为10。
5.基音周期估计
①自互相关函数法
②短时平均幅度差法
二．实验过程
1. 系统结构
2.仿真结果
（1）时域分析
男声及女声（蓝色为时域信号，红色为每一帧的能量，绿色为每一帧的过零率）
某一帧的自相关函数
3.频域分析
①一帧信号的倒谱分析和FFT及LPC分析
②男声和女声的倒谱分析
③浊音和清音的倒谱分析
④浊音和清音的FFT分析和LPC分析（红色为FFT图像，绿色为LPC图像）
从男声女声的时域信号对比图中可以看出，女音信号在高频率分布得更多，女声信号在高频段的能量分布更多，并且女声有较高的过零率，这是因为语音信号中的高频段有较高的过零率。
2.频域分析
这里对信号进行快速傅里叶变换（FFT），可以发现，当窗口函数不同，傅里叶变换的结果也不相同。根据信号的时宽带宽之积为一常数这一性质，可以知道窗口宽度与主瓣宽度成反比，N越大，主瓣越窄。汉明窗在频谱范围中的分辨率较高，而且旁瓣的衰减大，具有频谱泄露少的有点，所以在实验中采用的是具有较小上下冲的汉明窗。
三．实验结果分析
1.时域分析
实验中采用的是汉明窗，窗的长度对能否由短时能量反应语音信号的变化起着决定性影响。这里窗长合适，En能够反应语音信号幅度变化。同时，从图像可以看出，En可以作为区分浊音和清音的特征参数。
短时过零率表示一帧语音中语音信号波形穿过横轴（零电平）的次数。从图中可以看出，短时能量和过零率可以近似为互补的情况，短时能量大的地方过零率小，短时能量小的地方过零率较大。从浊音和清音的时域分析可以看出，清音过零率高，浊音过零率低。
语音信号处理实验报告实验二
语音信号处理实验报告实验二一、实验目的本次语音信号处理实验的目的是深入了解语音信号的特性，掌握语音信号处理的基本方法和技术，并通过实际操作和数据分析来验证和巩固所学的理论知识。
具体而言，本次实验旨在：1、熟悉语音信号的采集和预处理过程，包括录音设备的使用、音频格式的转换以及噪声去除等操作。
2、掌握语音信号的时域和频域分析方法，能够使用相关工具和算法计算语音信号的短时能量、短时过零率、频谱等特征参数。
3、研究语音信号的编码和解码技术，了解不同编码算法对语音质量和数据压缩率的影响。
4、通过实验，培养我们的动手能力、问题解决能力和团队协作精神，提高我们对语音信号处理领域的兴趣和探索欲望。
二、实验原理（一）语音信号的采集和预处理语音信号的采集通常使用麦克风等设备将声音转换为电信号，然后通过模数转换器（ADC）将模拟信号转换为数字信号。
在采集过程中，可能会引入噪声和干扰，因此需要进行预处理，如滤波、降噪等操作，以提高信号的质量。
（二）语音信号的时域分析时域分析是对语音信号在时间轴上的特征进行分析。
常用的时域参数包括短时能量、短时过零率等。
短时能量反映了语音信号在短时间内的能量分布情况，短时过零率则表示信号在单位时间内穿过零电平的次数，可用于区分清音和浊音。
（三）语音信号的频域分析频域分析是将语音信号从时域转换到频域进行分析。
通过快速傅里叶变换（FFT）可以得到语音信号的频谱，从而了解信号的频率成分和分布情况。
（四）语音信号的编码和解码语音编码的目的是在保证一定语音质量的前提下，尽可能降低编码比特率，以减少存储空间和传输带宽的需求。
常见的编码算法有脉冲编码调制（PCM）、自适应差分脉冲编码调制（ADPCM）等。
三、实验设备和软件1、计算机一台2、音频采集设备（如麦克风）3、音频处理软件（如 Audacity、Matlab 等）四、实验步骤（一）语音信号的采集使用麦克风和音频采集软件录制一段语音，保存为常见的音频格式（如 WAV）。
语音信号处理试验报告
---------------------考试---------------------------学资学习网---------------------押题------------------------------语音信号处理实验班级：学号：姓名：实验一基于MATLAB的语音信号时域特征分析（2学时）短时能量）1．（1）加矩形窗a=wavread('mike.wav');a=a(:,1);subplot(6,1,1),plot(a);N=32;for i=2:6h=linspace(1,1,2.^(i-2)*N);%形成一个矩形窗，长度为2.^(i-2)*NEn=conv(h,a.*a);% 求短时能量函数Ensubplot(6,1,i),plot(En);if(i==2) ,legend('N=32');elseif(i==3), legend('N=64');elseif(i==4) ,legend('N=128');elseif(i==5) ,legend('N=256');elseif(i==6) ,legend('N=512');endend10-100.511.522.534x 104 20 N=3232.51.5200.514x 10 50 N=6431.50.51022.54x 10 1050 N=12831.5202.50.514x 10 20100 N=256322.50.511.504x 10 40200 N=5123100.51.522.54x 10（2）加汉明窗a=wavread('mike.wav');a=a(:,1);subplot(6,1,1),plot(a);N=32;for i=2:6h=hanning(2.^(i-2)*N);%形成一个汉明窗，长度为2.^(i-2)*NEn求短时能量函数En=conv(h,a.*a);%subplot(6,1,i),plot(En);if(i==2), legend('N=32');elseif(i==3), legend('N=64');elseif(i==4) ,legend('N=128');elseif(i==5) ,legend('N=256');elseif(i==6) ,legend('N=512');endend10-100.511.522.534x 102 10 N=3232.51.5020.514x 10 420 N=64311.522.50.504x 10 420 N=12831.5202.50.514x 10 1050 N=25631.522.500.514x 10 20100 N=512322.50.5011.54x 102）短时平均过零率a=wavread('mike.wav');a=a(:,1);n=length(a);N=320;subplot(3,1,1),plot(a);h=linspace(1,1,N);En=conv(h,a.*a); %求卷积得其短时能量函数Ensubplot(3,1,2),plot(En);for i=1:n-1if a(i)>=0b(i)= 1;elseb(i) = -1;endif a(i+1)>=0b(i+1)=1;elseb(i+1)= -1;endw(i)=abs(b(i+1)-b(i)); %求出每相邻两点符号的差值的绝对值endk=1;j=0;while (k+N-1)<nZm(k)=0;for i=0:N-1;Zm(k)=Zm(k)+w(k+i);endj=j+1;k=k+N/2; %每次移动半个窗endfor w=1:jQ(w)=Zm(160*(w-1)+1)/(2*N); %短时平均过零率endsubplot(3,1,3),plot(Q),grid;10-100.511.522.534x 102010000.511.522.534x 100.500204060801001201401601803）自相关函数N=240y=wavread('mike.wav');y=y(:,1);x=y(13271:13510);x=x.*rectwin(240);R=zeros(1,240);for k=1:240for n=1:240-kR(k)=R(k)+x(n)*x(n+k);endendj=1:240;plot(j,R);grid;2.521.510.50-0.5-1-1.5050100150200250分析语音信号频域特征MATLAB基于实验二1）短时谱cleara=wavread('mike.wav');a=a(:,1);subplot(2,1,1),plot(a);title('original signal');gridN=256;h=hamming(N);for m=1:Nb(m)=a(m)*h(m)endy=20*log(abs(fft(b)))subplot(2,1,2)plot(y);title('短时谱');gridoriginal signal10.50-0.5-100.511.522.534x 10谱时短10.5000.20.40.60.811.21.41.61.822）语谱图[x,fs,nbits]=wavread('mike.wav')x=x(:,1);specgram(x,512,fs,100);xlabel('时间(s)');ylabel('频率(Hz)'););'语谱图'title(语谱图50004000)3000zH(率频2000100000.511.52(s)时间3）倒谱和复倒谱（1）加矩形窗时的倒谱和复倒谱cleara=wavread('mike.wav',[4000,4350]);a=a(:,1);N=300;h=linspace(1,1,N);for m=1:Nb(m)=a(m)*h(m);endc=cceps(b);c=fftshift(c);d=rceps(b);d=fftshift(d);subplot(2,1,1)plot(d);title('加矩形窗时的倒谱')subplot(2,1,2)) '加矩形窗时的复倒谱'plot(c);title(加矩形窗时的倒谱10-1-2050100150200250300加矩形窗时的复倒谱1050-5-10050100150200250300（2）加汉明窗时的倒谱和复倒谱cleara=wavread('mike.wav',[4000,4350]);a=a(;,1);N=300;h=hamming(N);for m=1:Nb(m)=a(m)*h(m);endc=cceps(b);c=fftshift(c);d=rceps(b);d=fftshift(d);subplot(2,1,1)plot(d);title('加汉明窗时的倒谱')subplot(2,1,2)) '加汉明窗时的复倒谱'plot(c);title(加汉明窗时的倒谱10-1-2-3050100150200250300加汉明窗时的复倒谱1050-5-10050100150200250300实验三基于MATLAB的LPC分析MusicSource = wavread('mike.wav');MusicSource=MusicSource(:,1);Music_source = MusicSource';N = 256; % window length，N = 100 -- 1000;Hamm = hamming(N); % create Hamming windowframe = input('请键入想要处理的帧位置= ');% origin is current frameorigin = Music_source(((frame - 1) * (N / 2) + 1):((frame - 1) * (N / 2) + N));Frame = origin .* Hamm';%%Short Time Fourier Transform%[s1,f1,t1] = specgram(MusicSource,N,N/2,N);[Xs1,Ys1] = size(s1);for i = 1:Xs1FTframe1(i) = s1(i,frame);endN1 = input('请键入预测器阶数= '); % N1 is predictor's order[coef,gain] = lpc(Frame,N1); % LPC analysis using Levinson-Durbin recursionest_Frame = filter([0 -coef(2:end)],1,Frame); % estimate frame(LP)FFT_est = fft(est_Frame);err = Frame - est_Frame; % error% FFT_err = fft(err);subplot(2,1,1),plot(1:N,Frame,1:N,est_Frame,'-r');grid;title('原始语音帧vs.预测后语音帧') subplot(2,1,2),plot(err);grid;title('误差');pause%subplot(2,1,2),plot(f',20*log(abs(FTframe2)));grid;title('短时谱')%% Gain solution using G^2 = Rn(0) - sum(ai*Rn(i)),i = 1,2,...,P%fLength(1 : 2 * N) = [origin,zeros(1,N)];Xm = fft(fLength,2 * N);X = Xm .* conj(Xm);Y = fft(X , 2 * N);Rk = Y(1 : N);PART = sum(coef(2 : N1 + 1) .* Rk(1 : N1));G = sqrt(sum(Frame.^2) - PART);A = (FTframe1 - FFT_est(1 : length(f1'))) ./ FTframe1 ; % inverse filter A(Z)subplot(2,1,1),plot(f1',20*log(abs(FTframe1)),f1',(20*log(abs(1 ./ A))),'-r');grid;title('短时谱'); subplot(2,1,2),plot(f1',(20*log(abs(G ./ A))));grid;title('LPC谱');pause%plot(abs(ifft(FTframe1 ./ (G ./ A))));grid;title('excited')%plot(f1',20*log(abs(FFT_est(1 : length(f1')) .* A / G )));grid;%pause%% find_pitch%temp = FTframe1 - FFT_est(1 : length(f1'));% not move higher frequncepitch1 = log(abs(temp));pLength = length(pitch1);result1 = ifft(pitch1,N);% move higher frequncepitch1((pLength - 32) : pLength) = 0;result2 = ifft(pitch1,N);% direct do real cepstrum with errpitch = fftshift(rceps(err));origin_pitch = fftshift(rceps(Frame));subplot(211),plot(origin_pitch);grid;title('原始语音帧倒谱(直接调用函数)');subplot(212),plot(pitch);grid;title('预测误差倒谱(直接调用函数)');pausesubplot(211),plot(1:length(result1),fftshift(real(result1)));grid;title('预测误差倒谱(根据定义编写，没有去除高频分量)');subplot(212),plot(1:length(result2),fftshift(real(result2)));grid;title('预测误差倒谱(根据定义编);)'写，去除高频分量原始语音帧vs.预测后语音帧0.40.20-0.2-0.4050100150200250300差误0.20.10-0.1-0.2300250100050150200短时谱500-50-100010203040506070谱LPC100806040010203040506070原始语音帧倒谱(直接调用函数)0.50-0.5-1050100150200250300预测误差倒谱(直接调用函数)0.50-0.5-1050100150200250300预测误差倒谱(根据定义编写，没有去除高频分量)0.20-0.2-0.4-0.6050100150200250300预测误差倒谱(根据定义编写，去除高频分量)0.10-0.1-0.2-0.3050100150200250300预测误差倒谱(根据定义编写，没有去除高频分量)0.20-0.2-0.4-0.6050100150200250300预测误差倒谱(根据定义编写，去除高频分量)0.10-0.1-0.2-0.3050100150200250300预测误差倒谱(根据定义编写，没有去除高频分量)0.20-0.2-0.4-0.6050100150200250300预测误差倒谱(根据定义编写，去除高频分量)0.10-0.1-0.2-0.3050100150200250300实验四基于VQ的特定人孤立词语音识别研究1、mfcc.mccc = mfcc(x)function);'m'bank=melbankm(24,256,8000,0,0.5,bank=full(bank); bank=bank/max(bank(:));k=1:12for n=0:23; dctcoef(k,:)=cos((2*n+1)*k*pi/(2*24));endw = 1 + 6 * sin(pi * [1:12] ./ 12);w = w/max(w);xx=double(x);xx=filter([1 -0.9375],1,xx);xx=enframe(xx,256,80); i=1:size(xx,1)for y = xx(i,:); s = y' .*hamming(256); t = abs(fft(s)); t = t.^2; c1=dctcoef * log(bank * t(1:129));c2 = c1.*w'; m(i,:)=c2';enddtm = zeros(size(m)); i=3:size(m,1)-2for dtm(i,:) = -2*m(i-2,:) - m(i-1,:) + m(i+1,:) + 2*m(i+2,:);end dtm = dtm / 3;ccc = [m dtm];ccc = ccc(3:size(m,1)-2,:);2、vad.m[x1,x2] = vad(x)function x = double(x);x = x / max(abs(x));FrameLen = 240;FrameInc = 80;amp1 = 10;amp2 = 2;zcr1 = 10;zcr2 = 5;% 6*10ms = 30ms maxsilence = 8;% 15*10ms = 150ms minlen = 15;status = 0;count = 0;silence = 0;tmp1 = enframe(x(1:end-1), FrameLen, FrameInc);tmp2 = enframe(x(2:end) , FrameLen, FrameInc);signs = (tmp1.*tmp2)<0;diffs = (tmp1 -tmp2)>0.02;zcr = sum(signs.*diffs, 2);amp = sum(abs(enframe(filter([1 -0.9375], 1, x), FrameLen, FrameInc)),2);amp1 = min(amp1, max(amp)/4);amp2 = min(amp2, max(amp)/8);x1 = 0;x2 = 0; n=1:length(zcr)for goto = 0; status switch{0,1} caseif amp(n) > amp1x1 = max(n-count-1,1); status = 2; silence = 0; count = count + 1;... amp(n) > amp2 | elseif zcr(n) > zcr2status = 1; count = count + 1;else status = 0; count = 0;end2, caseamp(n) > amp2 | ...if zcr(n) > zcr2 count = count + 1; elsesilence = silence+1; if silence < maxsilencecount = count + 1; count < minlen elseifstatus = 0; silence = 0; count = 0;elsestatus = 3;endend3, case; break endcount = count-silence/2;x2 = x1 + count -1;3、codebook.m%clear; xchushi= codebook(m)function[a,b]=size(m);[m1,m2]=szhixin(m); [m3,m4]=szhixin(m2);[m1,m2]=szhixin(m1);[m7,m8]=szhixin(m4);[m5,m6]=szhixin(m3);[m3,m4]=szhixin(m2);[m1,m2]=szhixin(m1);[m15,m16]=szhixin(m8);[m13,m14]=szhixin(m7);[m11,m12]=szhixin(m6);[m9,m10]=szhixin(m5);[m7,m8]=szhixin(m4);[m5,m6]=szhixin(m3);[m3,m4]=szhixin(m2);[m1,m2]=szhixin(m1);chushi(1,:)=zhixinf(m1);chushi(2,:)=zhixinf(m2);chushi(3,:)=zhixinf(m3);chushi(4,:)=zhixinf(m4); chushi(5,:)=zhixinf(m5);chushi(6,:)=zhixinf(m6);chushi(7,:)=zhixinf(m7); chushi(8,:)=zhixinf(m8);chushi(9,:)=zhixinf(m9);chushi(10,:)=zhixinf(m10); chushi(11,:)=zhixinf(m11);chushi(12,:)=zhixinf(m12);chushi(13,:)=zhixinf(m13);chushi(14,:)=zhixinf(m14);chushi(15,:)=zhixinf(m15);chushi(16,:)=zhixinf(m16);sumd=zeros(1,1000);k=1;dela=1;xchushi=chushi;(k<=1000)while sum=ones(1,16); p=1:a fori=1:16 for d(i)=odistan(m(p,:),chushi(i,:));enddmin=min(d); sumd(k)=sumd(k)+dmin;i=1:16ford(i)==dmin if xchushi(i,:)=xchushi(i,:)+m(p,:); sum(i)=sum(i)+1;end endendi=1:16forxchushi(i,:)=xchushi(i,:)/sum(i);endk>1if dela=abs(sumd(k)-sumd(k-1))/sumd(k);end k=k+1; chushi=xchushi; end return4、testvq.mclear;)这是一个简易语音识别系统，请保证已经将您的语音保存在相应文件夹中'disp(')正在训练您的语音模版指令，请稍后...'disp(' i=1:10for,i-1);\\ú.wav'海儿的声音 fname =sprintf('D:\\matlab\\work\\dtw1\\ x = wavread(fname); [x1 x2] = vad(x); m = mfcc(x); m = m(x1:x2-5,:);ref(i).code=codebook(m);end)?''语音指令训练成功，恭喜！disp()...''正在测试您的测试语音指令，请稍后disp( i=1:10for,i-1);海儿的声音\\?.wav'fname = sprintf('D:\\matlab\\work\\dtw1\\ x = wavread(fname);[x1 x2] = vad(x); mn = mfcc(x); mn = mn(x1:x2-5,:);%mn = mn(x1:x2,:) test(i).mfcc = mn;end sumsumdmax=0;sumsumdmin=0;)''对训练过的语音进行测试disp( w=1:10for sumd=zeros(1,10); [a,b]=size(test(w).mfcc);i=1:10forp=1:a for j=1:16 ford(j)=odistan(test(w).mfcc(p,:),ref(i).code(j,:));dmin=min(d);%×üê§?? sumd(i)=sumd(i)+dmin;end end sumdmin=min(sumd)/a;sumdmin1=min(sumd);sumdmax(w)=max(sumd)/a; sumsumdmin=sumdmin+sumsumdmax;sumsumdmax=sumdmax(w)+sumsumdmax;)正在匹配您的语音指令，请稍后...'disp(' i=1:10for (sumd(i)==sumdmin1) if (i) switch 1 case);前'', '您输入的语音指令为:%s; 识别结果为%s\n','前fprintf(' 2 case);', ''后:%s; 识别结果为%s\n','后 fprintf('您输入的语音指令为 3case);', '左识别结果为%s\n','左' fprintf('您输入的语音指令为:%s;4case);''右,'右', 您输入的语音指令为 fprintf('a:%s; 识别结果为%s\n' 5case);''东'东', fprintf('您输入的语音指令为:%s; 识别结果为%s\n', 6case);南'南', ' fprintf('您输入的语音指令为:%s; 识别结果为%s\n',' 7 case);', '西,:%s; 识别结果为%s\n''西' fprintf('您输入的语音指令为 8case);''北,'北', 您输入的语音指令为 fprintf(':%s; 识别结果为%s\n' 9case);上'', ', fprintf('您输入的语音指令为a:%s; 识别结果为%s\n''上 10case);下', '下'',您输入的语音指令为 fprintf('a:%s; 识别结果为%s\n'otherwise); 'error' fprintf(endendend end delamin=sumsumdmin/10;delamax=sumsumdmax/10;)''对没有训练过的语音进行测试disp()正在测试你的语音，请稍后...'disp(' i=1:10for,i-1);fname =sprintf('D:\\matlab\\work\\dtw1\\o￡?ùμ?éùò?\\?.wav' x = wavread(fname);[x1 x2] = vad(x); mn = mfcc(x); mn = mn(x1:x2-5,:);%mn = mn(x1:x2,:)test(i).mfcc = mn;endw=1:10for sumd=zeros(1,10); [a,b]=size(test(w).mfcc); i=1:10forp=1:a for j=1:16ford(j)=odistan(test(w).mfcc(p,:),ref(i).code(j,:));enddmin=min(d);%×üê§?? sumd(i)=sumd(i)+dmin;end end sumdmin=min(sumd);z=0; i=1:10for (((sumd(i))/a)>delamax)|| if z=z+1;endend)...'disp('正在匹配您的语音指令，请稍后z<=3if i=1:10for (sumd(i)==sumdmin) if (i)switch1case);'前', '前',%s\n'识别结果为:%s; 您输入的语音指令为' fprintf(2 case);'后', ':%s; 识别结果为%s\n','后 fprintf('您输入的语音指令为3case);', '左识别结果为%s\n','左' fprintf('您输入的语音指令为:%s;4case);''右,'右', 识别结果为 fprintf('您输入的语音指令为a:%s; %s\n' 5case);''东'东', fprintf('您输入的语音指令为:%s; 识别结果为%s\n', 6 case);南'南', ' fprintf('您输入的语音指令为:%s; 识别结果为%s\n',' 7 case);', '西西:%s; 识别结果为%s\n','' fprintf('您输入的语音指令为 8case );''北,'北', 识别结果为 fprintf('您输入的语音指令为:%s; %s\n' 9case);上'', '上 fprintf('您输入的语音指令为a:%s; 识别结果为%s\n',' 10case);下'','下', 识别结果为 fprintf('您输入的语音指令为a:%s; %s\n'otherwise ); fprintf('error'endendend else)您输入的语音无效?￡?\n'' fprintf(end end。
语音信号处理实验报告

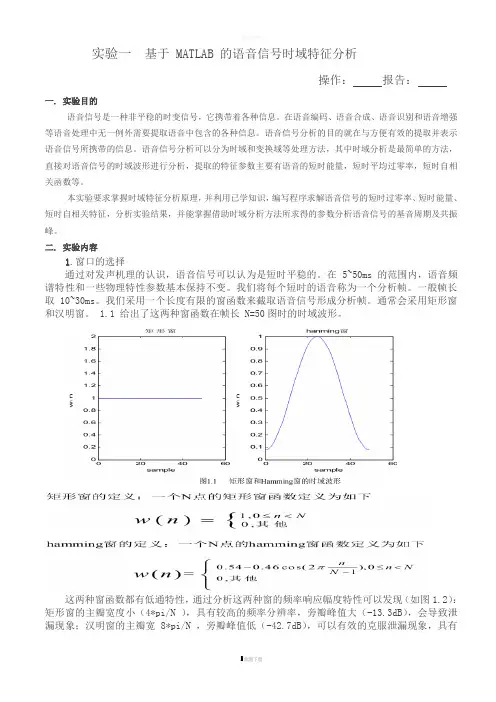

实验一基于 MATLAB 的语音信号时域特征分析操作：报告：一. 实验目的语音信号是一种非平稳的时变信号，它携带着各种信息。
在语音编码、语音合成、语音识别和语音增强等语音处理中无一例外需要提取语音中包含的各种信息。
语音信号分析的目的就在与方便有效的提取并表示语音信号所携带的信息。
语音信号分析可以分为时域和变换域等处理方法，其中时域分析是最简单的方法，直接对语音信号的时域波形进行分析，提取的特征参数主要有语音的短时能量，短时平均过零率，短时自相关函数等。
本实验要求掌握时域特征分析原理，并利用已学知识，编写程序求解语音信号的短时过零率、短时能量、短时自相关特征，分析实验结果，并能掌握借助时域分析方法所求得的参数分析语音信号的基音周期及共振峰。
二. 实验内容1.窗口的选择通过对发声机理的认识，语音信号可以认为是短时平稳的。
在 5~50ms 的范围内，语音频谱特性和一些物理特性参数基本保持不变。
我们将每个短时的语音称为一个分析帧。
一般帧长取 10~30ms。
我们采用一个长度有限的窗函数来截取语音信号形成分析帧。
通常会采用矩形窗和汉明窗。
1.1 给出了这两种窗函数在帧长 N=50图时的时域波形。
这两种窗函数都有低通特性，通过分析这两种窗的频率响应幅度特性可以发现（如图1.2）：矩形窗的主瓣宽度小（4*pi/N ），具有较高的频率分辨率，旁瓣峰值大（-13.3dB），会导致泄漏现象；汉明窗的主瓣宽 8*pi/N ，旁瓣峰值低（-42.7dB），可以有效的克服泄漏现象，具有更平滑的低通特性。
因此在语音频谱分析时常使用汉明窗，在计算短时能量和平均幅度时通常用矩形窗。
2. 短时能量由于语音信号的能量随时间变化，清音和浊音之间的能量差别相当显著。
因此对语音的短时能量进行分析，可以描述语音的这种特征变化情况。
定义短时能量为：在用短时能量反映语音信号的幅度变化时，不同的窗函数以及相应窗的长短均有影响。
hamming 窗的效果比矩形窗略好。
语音信号处理实验一报告

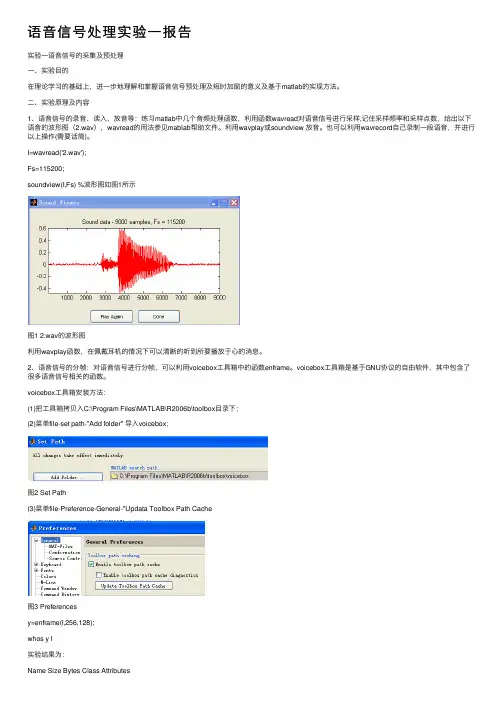

语⾳信号处理实验⼀报告实验⼀语⾳信号的采集及预处理⼀、实验⽬的在理论学习的基础上，进⼀步地理解和掌握语⾳信号预处理及短时加窗的意义及基于matlab的实现⽅法。
⼆、实验原理及内容1、语⾳信号的录⾳、读⼊、放⾳等：练习matlab中⼏个⾳频处理函数，利⽤函数wavread对语⾳信号进⾏采样,记住采样频率和采样点数，给出以下语⾳的波形图（2.wav），wavread的⽤法参见mablab帮助⽂件。
利⽤wavplay或soundview 放⾳。
也可以利⽤wavrecord⾃⼰录制⼀段语⾳，并进⾏以上操作(需要话筒)。
I=wavread('2.wav');Fs=115200;soundview(I,Fs) %波形图如图1所⽰图1 2.wav的波形图利⽤wavplay函数，在佩戴⽿机的情况下可以清晰的听到所要播放于⼼的消息。
2、语⾳信号的分帧：对语⾳信号进⾏分帧，可以利⽤voicebox⼯具箱中的函数enframe。
voicebox⼯具箱是基于GNU协议的⾃由软件，其中包含了很多语⾳信号相关的函数。
voicebox⼯具箱安装⽅法：(1)把⼯具箱拷贝⼊C:\Program Files\MATLAB\R2006b\toolbox⽬录下；(2)菜单file-set path-"Add folder" 导⼊voicebox；图2 Set Path(3)菜单file-Preference-General-"Updata Toolbox Path Cache图3 Preferencesy=enframe(I,256,128);whos y I实验结果为：Name Size Bytes Class AttributesI 9000x1 72000 doubley 69x256 141312 doubleI=wavread('2.wav');t=enframe(I,256,128);plot(t)图4 分帧后的波形图3、语⾳信号的加窗：本步要求利⽤window函数设计窗⼝长度为256(N=256)的矩形窗(rectwin)、汉明窗(hamming)及汉宁窗(hann))，利⽤wvtool函数观察其时域波形图及频谱特性，⽐较得出结论。
语音信号处理实验报告

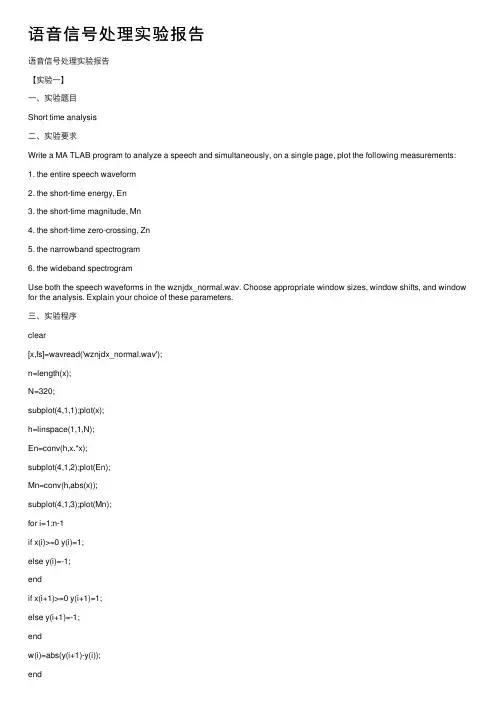

语⾳信号处理实验报告语⾳信号处理实验报告【实验⼀】⼀、实验题⽬Short time analysis⼆、实验要求Write a MA TLAB program to analyze a speech and simultaneously, on a single page, plot the following measurements:1. the entire speech waveform2. the short-time energy, En3. the short-time magnitude, Mn4. the short-time zero-crossing, Zn5. the narrowband spectrogram6. the wideband spectrogramUse both the speech waveforms in the wznjdx_normal.wav. Choose appropriate window sizes, window shifts, and window for the analysis. Explain your choice of these parameters.三、实验程序clear[x,fs]=wavread('wznjdx_normal.wav');n=length(x);N=320;subplot(4,1,1);plot(x);h=linspace(1,1,N);En=conv(h,x.*x);subplot(4,1,2);plot(En);Mn=conv(h,abs(x));subplot(4,1,3);plot(Mn);for i=1:n-1if x(i)>=0 y(i)=1;else y(i)=-1;endif x(i+1)>=0 y(i+1)=1;else y(i+1)=-1;endw(i)=abs(y(i+1)-y(i));endk=1;j=0;while (k+N-1)Zm(k)=0;for i=0:N-1Zm(k)=Zm(k)+w(k+i);endj=j+1;k=k+N/2;endfor w=1:jQ(w)=Zm(160*(w-1)+1)/(2*N);endsubplot(4,1,4);plot(Q);grid;figure(2);subplot(2,1,1);spectrogram(x,h,256,200,0.0424*fs); subplot(2,1,2);spectrogram(x,h,256,200,0.0064*fs);四、实验结果语谱图：（Matlab 7.0 ⽤不了spectrogram）【实验⼆】⼀、实验题⽬Homomorphic analysis⼆、实验要求Write a MATLAB program to compute the real cepstrums of a section of voiced speech and unvoiced speech. Plot the signal, the log magnitude spectrum, the real cepstrum, and the lowpass liftered log magnitude spectrum.三、实验程序nfft=256;[x,fs] = wavread('wznjdx_normal.wav');fx=x;Xvm=log(abs(fft(fx,nfft)));xhv=real(ifft(Xvm,nfft));lifter=zeros(1,nfft);lifter(1:30)=1;lifter(nfft-28:nfft)=1;fnlen=0.02*fs; % 20mswin=hamming(fnlen);%加窗n=fnlen;%窗宽度赋给循环⾃变量nnoverlap=0.5*fnlen;while(n<=length(x)-1)fx=x(n-fnlen+1:n).*win;n=n+noverlap;endxhvp=xhv.*lifter';figure;subplot(4,1,1)plot(lifter);title('倒谱滤波器');subplot(4,1,2)plot(x);title('语⾳信号波形');subplot(4,1,3)plot(Xvm);title('Xvm');subplot(4,1,4)plot(xhv);title('xhv');四、实验结果【实验三】⼀、实验题⽬LP analysis⼆、实验要求Write a MATLAB program to convert from a frame of speech to a set of linear prediction coefficients. Plot the LPC spectrum superimposed on the corresponding STFT.三、实验程序clear;[x,fs]=wavread('wznjdx_normal.wav');fx=x(4000:4160-1);p=10;[a,e,k]=aryule(fx,p);G=sqrt(e*length(fx));f=log(abs(fft(fx)));h0=zeros(1,160);h=log(G)-log(abs(fft(a,160)));figure(1);subplot(211);plot(fx);subplot(212);plot(f);hold on;plot((0:160-1),h,'r');四、实验结果【实验四】⼀、实验题⽬Pitch estimation⼆、实验内容Write a program to implement the pitch estimation and the voiced/unvoiced decision using the LPC-based method.三、实验程序clear[x,fs]=wavread('wznjdx_normal.wav');n=length(x);Q = x';NFFT=512;N = 256;Hamm = hamming(N);frame = 30;M = Q(((frame -1) * (N / 2) + 1):((frame - 1) * (N / 2) + N)); Frame = M .* Hamm';% lowpass filter[b2,a2]=butter(2,900/4000);speech2=filter(b2,a2,Frame); % filter% residual[a,e] = lpc(speech2,20);errorlp=filter(a,1,speech2); % residual% Short-term autocorrelation.re = xcorr(errorlp);% Find max autocorrelation for lags in the interval minlag to maxlag. minlag = 17; % F0: 450Hzmaxlag =160; % F0: 50Hz[remax,idx] = max(re(fnlen+minlag:fnlen+maxlag));figuresubplot(3,1,1);plot(Frame);subplot(3,1,2);plot(speech2);subplot(3,1,3);plot(re);text(500,0,'idx');idx=idx-1+minlagremax四、实验结果【实验五】⼀、实验题⽬Speech synthesis⼆、实验内容Write a program to analyze a speech and synthesize it using the LPC-based method.三、实验程序主程序clear;[x,sr] = wavread('wznjdx_normal.wav');p=[1 -0.9];x=filter(p,1,x);N=256;inc=128;y=lpcsyn(x,N,inc);wavplay(y,sr);⼦程序lpcsynfunction y=lpcsyn(x,N,inc)%[x,sr] = wavread('wznjdx_normal.wav');%pre = [1 -0.97];%x = filter(pre,1,x);%N=256;%inc=128;fn=floor(length(x)/inc);y=zeros(1,50000);for (i=1:fn)x(1:N,i)=x((i-1)*inc+1:(i+1)*inc);[A(i,:),G(i),P(i),fnlen,fnshift] = lpcana(x(1:N,i),order); if (P(i)) % V oiced frame.e = zeros(N,1);e(1:P(i):N) = 1; % Impulse-train excitation.else % Unvoiced frame.e = randn(N,1); % White noise excitation.endyt=filter(G(i),A(i,:),e);j=(i-1)*inc+[1:N];y(j) = y(j)+yt';end;end⼦程序lpcanafunction [A,G,P,fnlen,fnshift] = lpcana(x,order) fnlen=256;fnshift=fnlen/2;n=length(x);[b2,a2]=butter(2,900/4000);speech2=filter(b2,a2,x);[A,e]=lpc(speech2,order);errorlp=filter(A,1,speech2);re=xcorr(errorlp);G=sqrt(e*length(speech2));minlag=17;maxlag=160;[remax,idx]=max(re(n+minlag:n+maxlag));P=idx-1+minlag;end四、实验结果【实验六】⼀、实验题⽬Speech enhancement⼆、实验内容Write a program to implement the basic spectral magnitude subtraction.三、实验程序clear[speech,fs,nbits]=wavread('wznjdx_normal.wav');%读⼊数据alpha=0.04;%噪声⽔平winsize=256;%窗长size=length(speech);%语⾳长度numofwin=floor(size/winsize);%帧数hamwin=zeros(1,size);%定义汉明窗长度enhanced=zeros(1,size);%定义增强语⾳的长度ham=hamming(winsize)';%%产⽣汉明窗x=speech'+alpha*randn(1,size);%信号加噪声noisy=alpha*randn(1,winsize);%噪声估计N=fft(noisy);nmag=abs(N);%噪声功率谱%分帧for q=1:2*numofwin-1frame=x(1+(q-1)*winsize/2:winsize+(q-1)*winsize/2);%对带噪语⾳帧间重叠⼀半取值hamwin(1+(q-1)*winsize/2:winsize+(q-1)*winsize/2)=...hamwin(1+(q-1)*winsize/2:winsize+(q-1)*winsize/2)+ham;%加窗y=fft(frame.*ham);mag=abs(y);%带噪语⾳功率谱phase=angle(y);%带噪语⾳相位%幅度谱减for i=1:winsizeif mag(i)-nmag(i)>0clean(i)=mag(i)-nmag(i);else clean(i)=0;endend%频域中重新合成语⾳spectral=clean.*exp(j*phase);%反傅⾥叶变换并重叠相加enhanced(1+(q-1)*winsize/2:winsize+(q-1)*winsize/2)=...enhanced(1+(q-1)*winsize/2:winsize+(q-1)*winsize/2)+real(ifft(spectral));endfigure(1);subplot(3,1,1);plot(speech);xlabel('样点数');ylabel('幅度');title('原始语⾳波形'); subplot(3,1,2);plot(x);xlabel('样点数');ylabel('幅度');title('语⾳加噪波形'); subplot(3,1,3);plot(enhanced);xlabel('样点数');ylabel('幅度');title('增强语⾳波形');四、实验结果。
语音信号处理 实验报告
实验一、语音信号采集与分析一、实验目的：1）了解语音信号处理基本知识：语音信号的生成的数学模型。
2）在理论学习的基础上，进一步地理解和掌握语音信号的读入、回放、波形显示。
语音信号时域和频域分析方法。
二、实验原理一定时宽的语音信号，其能量的大小随时间有明显的变化。
其中清音段（以清音为主要成份的语音段），其能量比浊音段小得多。
短时过零数也可用于语音信号分析中，发浊音时，其语音能量约集中于3kHz以下，而发清音时，多数能量出现在较高频率上，可认为浊音时具有较低的平均过零数，而清音时具有较高的平均过零数，因而，对一短时语音段计算其短时平均能量及短时平均过零数，就可以较好地区分其中的清音段和浊音段，从而可判别句中清、浊音转变时刻，声母韵母的分界以及无声与有声的分界。
这在语音识别中有重要意义。
FFT在数字通信、语音信号处理、图像处理、匹配滤波以及功率谱估计、仿真、系统分析等各个领域都得到了广泛的应用。
本实验通过分析加噪的语音信号频谱，可以作为分离信号和噪声的理论基础。
三、实验内容：Matlab编程实验步骤：1．新建M文件，扩展名为“.m”，编写程序；2．选择File/Save命令，将文件保存在F盘中；3．在Command Window窗中输入文件名，运行程序；程序一、用MATLAB对原始语音信号进行时域分析，分析短时平均能量及短时平均过零数。
程序二、用MATLAB对原始语音信号进行频域分析，画出它的时域波形和频谱给原始的语音信号加上一个高频余弦噪声，频率为5kHz。
画出加噪后的语音信号时域和频谱图。
程序1.a=wavread(' D:\II.wav'); %读取语音信号的数据，赋给变量x1，这里的文件的全路径和文件名由个人设计n=length(a);N=320;subplot(3,1,1),plot(a);h=linspace(1,1,N);%形成一个矩形窗，长度为NEn=conv(h,a.*a);%求卷积得其短时能量函数Ensubplot(3,1,2),plot(En);for i=1:n-1if a(i)>=0b(i)= 1;elseb(i) = -1;endif a(i+1)>=0b(i+1)=1;elseb(i+1)=-1;endw(i)=abs(b(i+1)-b(i));end%求出每相邻两点符号的差值的绝对值k=1;j=0;while (k+N-1)<nZm(k)=0;for i=0:N-1;Zm(k)=Zm(k)+w(k+i);endj=j+1;k=k+160; %每次移动半个窗endfor w=1:jQ(w)=Zm(160*(w-1)+1)/640;%短时平均过零率endsubplot(3,1,3),plot(Q);实验结果打印粘贴到右侧：程序2:fs=22050; %语音信号采样频率为22050x1=wavread('D:\II.wav'); %读取语音信号的数据，赋给变量x1sound(x1,22050); %播放语音信号f=fs*(0:511)/1024;t=0:1/22050:(size(x1)-1)/22050; %将所加噪声信号的点数调整到与原始信号相同Au=0.03;d=[Au*cos(2*pi*5000*t)]'; %噪声为5kHz的余弦信号x2=x1+d;sound(x2,22050); %播放加噪声后的语音信号y2=fft(x2,1024); %对信号做1024点FFT变换figure(1)subplot(2,1,1);plot(x1) %做原始语音信号的时域图形title('原始语音信号');xlabel('time n');ylabel('幅值 n');subplot(2,1,2);plot(t,x2)title('加噪后的信号');xlabel('time n');ylabel('幅值 n');figure(2)subplot(2,1,1);plot(f,abs(x1(1:512)));title('原始语音信号频谱');xlabel('Hz');ylabel('幅值');subplot(2,1,2);plot(f,abs(y2(1:512)));title('加噪后的信号频谱');xlabel('Hz'); ylabel('幅值');实验结果打印粘贴到右侧：050010001500200025003000350040004500原始语音信号time n幅值 n加噪后的信号time n幅值 n020004000600080001000012000原始语音信号频谱Hz幅值加噪后的信号频谱Hz幅值四、实验分析加入噪声后音频文件可辨性下降，波形的平缓，频谱图上看，能量大部分集中在2000HZz到4000Hz之间。
语音信号信号处理实验报告
实验一 语音信号的端点检测一、实验目的1、掌握短时能量的求解方法2、掌握短时平均过零率的求解方法3、掌握利用短时平均过零率和短时能量等特征，对输入的语音信号进行端点检测。
二、仪器设备HP 计算机、Matlab 软件三、实验原理3.1、短时能量3.1.1、原理：语音信号能量随时间有相当大的变化，特别是清音段的能量一般比浊音段的小得多。
语音信号的短时能量定义：3.1.2、短时能量序列反映了语音振幅或能量随着时间缓慢变化的规律。
从原始语音信号图中可以看到语音信号幅度随时间有相当大的变化，特别是清音段的幅度一般比浊音段的幅度小很多，语音信号的短时能量给出了反映这些幅度变化的一个合适的描述方法。
3.1.3、短时平均幅度函数和能量函数的作用(1)区分清/浊音。
En 、Mn 大，对应浊音； En 、Mn 小，对应清音。
其中Mn 是短时幅度差。
(2)在信噪比高的情况下，能进行有声/无声判决。
无声时，背景噪声的En 、Mn 小；有声时，En 、Mn 显著增大。
判决时可设置一个门限。
(3)大致能定出浊音变为清音的时刻，或反之。
3.2、短时过零率：3.2.1、定义：过零就是信号通过零值。
连续语音信号，考察其时域波形通过时间轴的情况；离散时间信号，相邻的 值改变符号则称为过零。
12()n N n w m nE x m +-==∑()()()01w x n w n x n m N =⋅≤≤-101() 0n N w n ≤≤-⎧=⎨⎩其它窄带信号，平均过零数作为信号频率的一种简单度量是很精确的，语音信号序列是宽带信号， 则不能简单用上面的公式，但是可以用短时平均过零数来得到频谱的粗略估计。
3.2.2、短时过零分析的意义：（1）、可以区分清音与浊音：浊音时具有较低的平均过零数，而清音时具有较高的平均过零数。
（2）、利用它可以从背景噪声中找出语音信号，可用于判断寂静无语音和有语音的起点和终点位置。
（3）、在背景噪声较小时用平均能量识别较为有效，而在背景噪声较大时用平均过零数识别较为有效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
语音信号处理实验班级：学号：姓名：实验一 基于MATLAB 的语音信号时域特征分析（2学时）1） 短时能量 （1）加矩形窗 a=wavread('mike.wav'); a=a(:,1);subplot(6,1,1),plot(a); N=32; for i=2:6h=linspace(1,1,2.^(i-2)*N);%形成一个矩形窗，长度为2.^(i-2)*N En=conv(h,a.*a);% 求短时能量函数En subplot(6,1,i),plot(En); if (i==2) ,legend('N=32'); elseif (i==3), legend('N=64'); elseif (i==4) ,legend('N=128'); elseif (i==5) ,legend('N=256'); elseif (i==6) ,legend('N=512'); end end00.51 1.52 2.53x 104-1100.511.522.53x 104024N=3200.511.522.53x 10405N=6400.511.522.53x 1040510N=12800.511.522.53x 10401020N=25600.511.522.53x 10402040N=512（2）加汉明窗 a=wavread('mike.wav'); a=a(:,1);subplot(6,1,1),plot(a); N=32;for i=2:6h=hanning(2.^(i-2)*N);%形成一个汉明窗，长度为2.^(i-2)*N En=conv(h,a.*a);% 求短时能量函数En subplot(6,1,i),plot(En); if (i==2), legend('N=32'); elseif (i==3), legend('N=64'); elseif (i==4) ,legend('N=128'); elseif (i==5) ,legend('N=256'); elseif (i==6) ,legend('N=512'); end end00.51 1.52 2.53x 104-1100.511.522.53x 104012N=3200.511.522.53x 104024N=6400.511.522.53x 104024N=12800.511.522.53x 1040510N=25600.511.522.53x 10401020N=5122） 短时平均过零率 a=wavread('mike.wav'); a=a(:,1); n=length(a); N=320;subplot(3,1,1),plot(a); h=linspace(1,1,N);En=conv(h,a.*a); %求卷积得其短时能量函数En subplot(3,1,2),plot(En);for i=1:n-1 if a(i)>=0 b(i)= 1;else b(i) = -1; end if a(i+1)>=0 b(i+1)=1; else b(i+1)= -1; endw(i)=abs(b(i+1)-b(i)); %求出每相邻两点符号的差值的绝对值end k=1; j=0;while (k+N-1)<n Zm(k)=0; for i=0:N-1;Zm(k)=Zm(k)+w(k+i); end j=j+1;k=k+N/2; %每次移动半个窗 end for w=1:jQ(w)=Zm(160*(w-1)+1)/(2*N); %短时平均过零率 endsubplot(3,1,3),plot(Q),grid;00.51 1.52 2.53x 104-1100.51 1.52 2.53x 10410200204060801001201401601800.53） 自相关函数 N=240y=wavread('mike.wav'); y=y(:,1);x=y(13271:13510); x=x.*rectwin(240); R=zeros(1,240); for k=1:240for n=1:240-kR(k)=R(k)+x(n)*x(n+k); end end j=1:240;plot(j,R); grid;050100150200250-1.5-1-0.500.511.522.5实验二 基于MATLAB 分析语音信号频域特征1）短时谱 cleara=wavread('mike.wav'); a=a(:,1);subplot(2,1,1),plot(a);title('original signal'); grid N=256;h=hamming(N); for m=1:Nb(m)=a(m)*h(m)endy=20*log(abs(fft(b))) subplot(2,1,2)plot(y);title('短时谱'); grid0.511.522.53x 104-1-0.500.51original signal00.20.40.60.81 1.2 1.4 1.6 1.820.51短时谱2）语谱图[x,fs,nbits]=wavread('mike.wav') x=x(:,1);specgram(x,512,fs,100); xlabel('时间(s)'); ylabel('频率(Hz)');title('语谱图');时间(s)频率(H z )语谱图0.511.52100020003000400050003）倒谱和复倒谱（1）加矩形窗时的倒谱和复倒谱 cleara=wavread('mike.wav',[4000,4350]); a=a(:,1); N=300;h=linspace(1,1,N); for m=1:Nb(m)=a(m)*h(m); endc=cceps(b); c=fftshift(c); d=rceps(b); d=fftshift(d); subplot(2,1,1)plot(d);title('加矩形窗时的倒谱') subplot(2,1,2)plot(c);title('加矩形窗时的复倒谱')050100150200250300-2-11050100150200250300-10-50510加矩形窗时的复倒谱（2）加汉明窗时的倒谱和复倒谱 cleara=wavread('mike.wav',[4000,4350]); a=a(;,1); N=300;h=hamming(N); for m=1:Nb(m)=a(m)*h(m); endc=cceps(b); c=fftshift(c); d=rceps(b); d=fftshift(d); subplot(2,1,1)plot(d);title('加汉明窗时的倒谱') subplot(2,1,2)plot(c);title('加汉明窗时的复倒谱')50100150200250300-3-2-101050100150200250300-10-50510加汉明窗时的复倒谱实验三基于MATLAB的LPC分析MusicSource = wavread('mike.wav');MusicSource=MusicSource(:,1);Music_source = MusicSource';N = 256; % window length，N = 100 -- 1000;Hamm = hamming(N); % create Hamming windowframe = input('请键入想要处理的帧位置= ');% origin is current frameorigin = Music_source(((frame - 1) * (N / 2) + 1):((frame - 1) * (N / 2) + N));Frame = origin .* Hamm';%%Short Time Fourier Transform%[s1,f1,t1] = specgram(MusicSource,N,N/2,N);[Xs1,Ys1] = size(s1);for i = 1:Xs1FTframe1(i) = s1(i,frame);endN1 = input('请键入预测器阶数= '); % N1 is predictor's order[coef,gain] = lpc(Frame,N1); % LPC analysis using Levinson-Durbin recursionest_Frame = filter([0 -coef(2:end)],1,Frame); % estimate frame(LP)FFT_est = fft(est_Frame);err = Frame - est_Frame; % error% FFT_err = fft(err);subplot(2,1,1),plot(1:N,Frame,1:N,est_Frame,'-r');grid;title('原始语音帧vs.预测后语音帧') subplot(2,1,2),plot(err);grid;title('误差');pause%subplot(2,1,2),plot(f',20*log(abs(FTframe2)));grid;title('短时谱')%% Gain solution using G^2 = Rn(0) - sum(ai*Rn(i)),i = 1,2,...,P%fLength(1 : 2 * N) = [origin,zeros(1,N)];Xm = fft(fLength,2 * N);X = Xm .* conj(Xm);Y = fft(X , 2 * N);Rk = Y(1 : N);PART = sum(coef(2 : N1 + 1) .* Rk(1 : N1));G = sqrt(sum(Frame.^2) - PART);A = (FTframe1 - FFT_est(1 : length(f1'))) ./ FTframe1 ; % inverse filter A(Z)subplot(2,1,1),plot(f1',20*log(abs(FTframe1)),f1',(20*log(abs(1 ./ A))),'-r');grid;title('短时谱'); subplot(2,1,2),plot(f1',(20*log(abs(G ./ A))));grid;title('LPC谱');pause%plot(abs(ifft(FTframe1 ./ (G ./ A))));grid;title('excited')%plot(f1',20*log(abs(FFT_est(1 : length(f1')) .* A / G )));grid;%pause%% find_pitch%temp = FTframe1 - FFT_est(1 : length(f1'));% not move higher frequncepitch1 = log(abs(temp));pLength = length(pitch1);result1 = ifft(pitch1,N);% move higher frequncepitch1((pLength - 32) : pLength) = 0;result2 = ifft(pitch1,N);% direct do real cepstrum with errpitch = fftshift(rceps(err));origin_pitch = fftshift(rceps(Frame));subplot(211),plot(origin_pitch);grid;title('原始语音帧倒谱(直接调用函数)');subplot(212),plot(pitch);grid;title('预测误差倒谱(直接调用函数)');pausesubplot(211),plot(1:length(result1),fftshift(real(result1)));grid;title('预测误差倒谱(根据定义编写，没有去除高频分量)');subplot(212),plot(1:length(result2),fftshift(real(result2)));grid;title('预测误差倒谱(根据定义编写，去除高频分量)');50100150200250300-0.4-0.200.20.4原始语音帧vs.预测后语音帧50100150200250300-0.2-0.100.10.2误差010203040506070-100-5050短时谱010203040506070406080100LPC 谱050100150200250300-1-0.50.5原始语音帧倒谱(直接调用函数)050100150200250300-1-0.50.5预测误差倒谱(直接调用函数)50100150200250300-0.6-0.4-0.200.2预测误差倒谱(根据定义编写，没有去除高频分量)50100150200250300-0.3-0.2-0.100.1预测误差倒谱(根据定义编写，去除高频分量)50100150200250300-0.6-0.4-0.200.2预测误差倒谱(根据定义编写，没有去除高频分量)50100150200250300-0.3-0.2-0.100.1预测误差倒谱(根据定义编写，去除高频分量)50100150200250300-0.6-0.4-0.200.2预测误差倒谱(根据定义编写，没有去除高频分量)50100150200250300-0.3-0.2-0.100.1预测误差倒谱(根据定义编写，去除高频分量)实验四基于VQ的特定人孤立词语音识别研究1、mfcc.mfunction ccc = mfcc(x)bank=melbankm(24,256,8000,0,0.5,'m');bank=full(bank);bank=bank/max(bank(:));for k=1:12n=0:23;dctcoef(k,:)=cos((2*n+1)*k*pi/(2*24));endw = 1 + 6 * sin(pi * [1:12] ./ 12);w = w/max(w);xx=double(x);xx=filter([1 -0.9375],1,xx);xx=enframe(xx,256,80);for i=1:size(xx,1)y = xx(i,:);s = y' .* hamming(256);t = abs(fft(s));t = t.^2;c1=dctcoef * log(bank * t(1:129));c2 = c1.*w';m(i,:)=c2';enddtm = zeros(size(m));for i=3:size(m,1)-2dtm(i,:) = -2*m(i-2,:) - m(i-1,:) + m(i+1,:) + 2*m(i+2,:); enddtm = dtm / 3;ccc = [m dtm];ccc = ccc(3:size(m,1)-2,:);2、vad.mfunction [x1,x2] = vad(x)x = double(x);x = x / max(abs(x));FrameLen = 240;FrameInc = 80;amp1 = 10;amp2 = 2;zcr1 = 10;zcr2 = 5;maxsilence = 8; % 6*10ms = 30msminlen = 15; % 15*10ms = 150msstatus = 0;count = 0;silence = 0;tmp1 = enframe(x(1:end-1), FrameLen, FrameInc);tmp2 = enframe(x(2:end) , FrameLen, FrameInc);signs = (tmp1.*tmp2)<0;diffs = (tmp1 -tmp2)>0.02;zcr = sum(signs.*diffs, 2);amp = sum(abs(enframe(filter([1 -0.9375], 1, x), FrameLen, FrameInc)), 2);amp1 = min(amp1, max(amp)/4);amp2 = min(amp2, max(amp)/8);x1 = 0;x2 = 0;for n=1:length(zcr)goto = 0;switch statuscase {0,1}if amp(n) > amp1x1 = max(n-count-1,1);status = 2;silence = 0;count = count + 1;elseif amp(n) > amp2 | ...zcr(n) > zcr2status = 1;count = count + 1;elsestatus = 0;count = 0;endcase 2,if amp(n) > amp2 | ...zcr(n) > zcr2count = count + 1;elsesilence = silence+1;if silence < maxsilence count = count + 1;elseif count < minlenstatus = 0;silence = 0;count = 0;elsestatus = 3;endendcase 3,break;endendcount = count-silence/2;x2 = x1 + count -1;3、codebook.m%clear;function xchushi= codebook(m)[a,b]=size(m);[m1,m2]=szhixin(m);[m3,m4]=szhixin(m2);[m1,m2]=szhixin(m1);[m7,m8]=szhixin(m4);[m5,m6]=szhixin(m3);[m3,m4]=szhixin(m2);[m1,m2]=szhixin(m1);[m15,m16]=szhixin(m8);[m13,m14]=szhixin(m7);[m11,m12]=szhixin(m6);[m9,m10]=szhixin(m5);[m7,m8]=szhixin(m4);[m5,m6]=szhixin(m3);[m3,m4]=szhixin(m2);[m1,m2]=szhixin(m1);chushi(1,:)=zhixinf(m1);chushi(2,:)=zhixinf(m2);chushi(3,:)=zhixinf(m3);chushi(4,:)=zhixinf(m4);chushi(5,:)=zhixinf(m5);chushi(6,:)=zhixinf(m6);chushi(7,:)=zhixinf(m7);chushi(8,:)=zhixinf(m8);chushi(9,:)=zhixinf(m9);chushi(10,:)=zhixinf(m10);chushi(11,:)=zhixinf(m11);chushi(12,:)=zhixinf(m12);chushi(13,:)=zhixinf(m13);chushi(14,:)=zhixinf(m14);chushi(15,:)=zhixinf(m15);chushi(16,:)=zhixinf(m16);sumd=zeros(1,1000);k=1;dela=1;xchushi=chushi;while(k<=1000)sum=ones(1,16);for p=1:afor i=1:16d(i)=odistan(m(p,:),chushi(i,:));enddmin=min(d);sumd(k)=sumd(k)+dmin;for i=1:16if d(i)==dminxchushi(i,:)=xchushi(i,:)+m(p,:); sum(i)=sum(i)+1;endendendfor i=1:16xchushi(i,:)=xchushi(i,:)/sum(i); endif k>1dela=abs(sumd(k)-sumd(k-1))/sumd(k); endk=k+1;chushi=xchushi;return4、testvq.mclear;disp('这是一个简易语音识别系统，请保证已经将您的语音保存在相应文件夹中')disp('正在训练您的语音模版指令，请稍后...')for i=1:10fname = sprintf('D:\\matlab\\work\\dtw1\\海儿的声音\\%da.wav',i-1); x = wavread(fname);[x1 x2] = vad(x);m = mfcc(x);m = m(x1:x2-5,:);ref(i).code=codebook(m);enddisp('语音指令训练成功，恭喜！¡')disp('正在测试您的测试语音指令，请稍后...')for i=1:10fname = sprintf('D:\\matlab\\work\\dtw1\\海儿的声音\\%db.wav',i-1);x = wavread(fname);[x1 x2] = vad(x);mn = mfcc(x);mn = mn(x1:x2-5,:);%mn = mn(x1:x2,:)test(i).mfcc = mn;endsumsumdmax=0;sumsumdmin=0;disp('对训练过的语音进行测试')for w=1:10sumd=zeros(1,10);[a,b]=size(test(w).mfcc);for i=1:10for p=1:afor j=1:16d(j)=odistan(test(w).mfcc(p,:),ref(i).code(j,:));enddmin=min(d);sumd(i)=sumd(i)+dmin;%×ÜʧÕæendsumdmin=min(sumd)/a;sumdmin1=min(sumd);sumdmax(w)=max(sumd)/a;sumsumdmin=sumdmin+sumsumdmax;sumsumdmax=sumdmax(w)+sumsumdmax;disp('正在匹配您的语音指令，请稍后...')for i=1:10if (sumd(i)==sumdmin1)switch (i)case 1fprintf('您输入的语音指令为:%s; 识别结果为%s\n','前', '前');case 2fprintf('您输入的语音指令为:%s; 识别结果为%s\n','后', '后');case 3fprintf('您输入的语音指令为:%s; 识别结果为%s\n','左', '左');case 4fprintf('您输入的语音指令为ª:%s; 识别结果为%s\n','右', '右');case 5fprintf('您输入的语音指令为:%s; 识别结果为%s\n','东', '东');case 6fprintf('您输入的语音指令为:%s; 识别结果为%s\n','南', '南');case 7fprintf('您输入的语音指令为:%s; 识别结果为%s\n','西', '西');case 8fprintf('您输入的语音指令为:%s; 识别结果为%s\n','北', '北');case 9fprintf('您输入的语音指令为ª:%s; 识别结果为%s\n','上', '上');case 10fprintf('您输入的语音指令为ª:%s; 识别结果为%s\n','下', '下');otherwisefprintf('error');endendendenddelamin=sumsumdmin/10;delamax=sumsumdmax/10;disp('对没有训练过的语音进行测试')disp('正在测试你的语音，请稍后...')for i=1:10fname = sprintf('D:\\matlab\\work\\dtw1\\º£¶ùµÄÉùÒô\\%db.wav',i-1); x = wavread(fname);[x1 x2] = vad(x);mn = mfcc(x);mn = mn(x1:x2-5,:);%mn = mn(x1:x2,:)test(i).mfcc = mn;endfor w=1:10sumd=zeros(1,10);[a,b]=size(test(w).mfcc);for i=1:10for p=1:afor j=1:16d(j)=odistan(test(w).mfcc(p,:),ref(i).code(j,:));enddmin=min(d);sumd(i)=sumd(i)+dmin;%×ÜʧÕæendendsumdmin=min(sumd);z=0;for i=1:10if (((sumd(i))/a)>delamax)||z=z+1;endenddisp('正在匹配您的语音指令，请稍后...')if z<=3for i=1:10if (sumd(i)==sumdmin)switch (i)case 1fprintf('您输入的语音指令为:%s; 识别结果为%s\n','前', '前');case 2fprintf('您输入的语音指令为:%s; 识别结果为%s\n','后', '后');case 3fprintf('您输入的语音指令为:%s; 识别结果为%s\n','左', '左');case 4fprintf('您输入的语音指令为ª:%s; 识别结果为%s\n','右', '右');case 5fprintf('您输入的语音指令为:%s; 识别结果为%s\n','东', '东');case 6fprintf('您输入的语音指令为:%s; 识别结果为%s\n','南', '南');case 7fprintf('您输入的语音指令为:%s; 识别结果为%s\n','西', '西');case 8fprintf('您输入的语音指令为:%s; 识别结果为%s\n','北', '北');case 9fprintf('您输入的语音指令为ª:%s; 识别结果为%s\n','上', '上');case 10fprintf('您输入的语音指令为ª:%s; 识别结果为%s\n','下', '下');otherwisefprintf('error');endendendelsefprintf('您输入的语音无效¡£¡\n')endend。
