北京邮电大学通信原理课程实验实验报告学院：电子工程学院专业：电子信息科学与技术班级：2010211203班学号：姓名：2013年6月3日实验二抑制载波双边带的产生一、实验目的1.了解抑制载波双边带(SC-DSB)调制器的基本原理。
2.测试SC-DSB 调制器的特性。
二、实验步骤1.将TIMS 系统中的音频振荡器(Audio Oscillator)、主振荡器(Master Signals)、缓冲放大器(Buffer Amplifiers)和乘法器(Multiplier)按下图连接。
图1 实验连接图方式一2.用频率计来调整音频振荡器，使其输出为1kHz 作为调制信号，并调整冲放大器的K1,使其输出到乘法器的电压振幅为1V。
3.调整缓冲放大器的K2，使主振荡器输至乘法器的电压为1V 作为载波号。
4.测量乘法器的输出电压，并绘制其波形。
如下图2所示。
图2 乘法器输出电压波形5.调整音频振荡器的输出，重复步骤4。
如下图3所示。
图3 调整后输出波形6.将电压控制振荡器（VCO）模快和可调低通滤波器（Tuneable LPF）模块按下图4连接。
图4 实验连接图方式二7.VCO 得频率选择开关器至于“LO”状态下，调整VCO 的Vin（控制电压DC －3V~3V ）使VCO 的输出频率为10kHZ。
8.将可调低通滤波器的频率范围选择范围至“wide”状态，并将频率调整至最大，此时截至频率大约在12kHz 左右。
LPF 截止频率最大的时候输出如图5所示。
图5 截止频率最大时输出9．将可调低通滤波器的输出端连接至频率计，其读数除360 就为LPF 的3dB 截止频率。
10．降低可调LPF 的截止频率，使SC-DSB 信号刚好完全通过低通滤波器，记录此频率（fh=fc+F）。
11．再降低3dB 截止频率，至刚好只有单一频率的正弦波通过低通滤波器，记录频率（fl=fc-F）只通过单一频率的LPF 输出如图6所示。
图6 单一低通滤波器输出12．变化音频振荡器输出为频率为800Hz、500Hz，重复步骤10、11，得到的波形如图7和8所示。
北邮通信原理软件实验报告

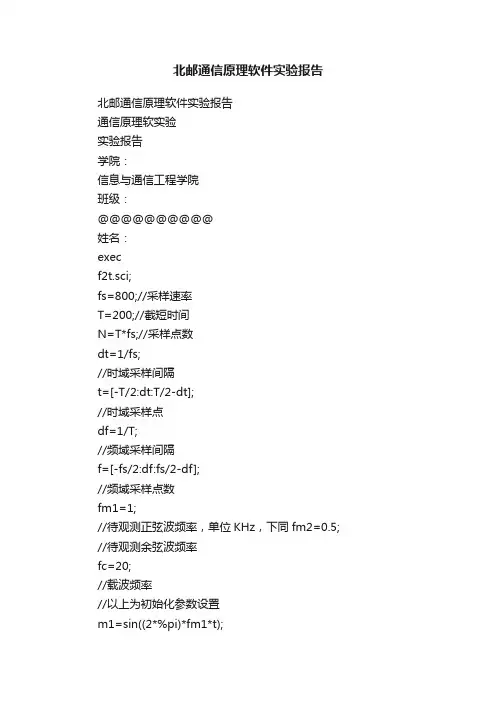

北邮通信原理软件实验报告北邮通信原理软件实验报告通信原理软实验实验报告学院：信息与通信工程学院班级：@@@@@@@@@@姓名：execf2t.sci;fs=800;//采样速率T=200;//截短时间N=T*fs;//采样点数dt=1/fs;//时域采样间隔t=[-T/2:dt:T/2-dt];//时域采样点df=1/T;//频域采样间隔f=[-fs/2:df:fs/2-df];//频域采样点数fm1=1;//待观测正弦波频率，单位KHz，下同fm2=0.5; //待观测余弦波频率fc=20;//载波频率//以上为初始化参数设置m1=sin((2*%pi)*fm1*t);//待观测正弦波部分M1=t2f(m1,fs);//傅里叶变换MH1=-%i*sign(f).*M1;//希尔伯特变换mh1=real(f2t(MH1,fs));//希尔伯特反变换m2=2*cos((2*%pi)*fm2*t);//待观测余弦波部分M2=t2f(m2,fs);//傅里叶变换MH2=-%i*sign(f).*M2;//希尔伯特变换mh2=real(f2t(MH2,fs));//希尔伯特反变换s1=(1+(m1+m2)/abs(max(m1+m2))).*cos((2*%pi)*fc*t); //AM信号时域表达式S1=t2f(s1,fs);//AM信号频域表达式s2=(m1+m2).*cos((2*%pi)*fc*t);//DSB-SC信号时域表达式S2=t2f(s2,fs);//DSB-SC信号频域表达式s3=(m1+m2).*cos((2*%pi)*fc*t)-(mh1+mh2).*sin((2*%pi)*fc*t);//SSB信号时域表达式，以上边带为例S3=t2f(s3,fs);//SSB信号上边带频域表达式//以上是仿真计算部分//以下为绘图部分//AM信号xset(window,1)plot(f,abs(S1))title(AM信号频谱)xlabel(f)ylabel(S(f))mtlb_axis([-25,25,0,max(abs(S1))]); xset( window,2)plot(t,s1)title(AM信号波形)xlabel(t)ylabel(s(t))mtlb_axis([-3,3,-3,3]);//DSB-SC信号window,3)plot(f,abs(S2))title(DSB-SC信号频谱)xlabel(f)ylabel(S(f))mtlb_axis([-25,25,0,max(abs(S2))]); xset( window,4)plot(t,s2)title(DSB-SC信号波形)xlabel(t)s(t))mtlb_axis([-1,4,-3,3]);//SSB信号（以上边带为例）xset(window,5)plot(f,abs(S3))title(SSB信号频谱)xlabel(f)ylabel(S(f))mtlb_axis([-25,25,0,max(abs(S3))]) xset(window,6)plot(t,s3)title(SSB信号波形)xlabel(t)ylabel(s(t))mtlb_axis([0,6,-3,3]) 2、产生的波形图：1）AM信号：2）AM信号频谱：3）DSB-SC信号：4）DSB-SC信号的频谱：5）SSB信号波形：6）SSB信号频谱：3、实验心得：做这个实验时的我的理论知识已经准备得比较充分了，所以难点主要在编程方面。
北邮通信原理软件实验报告
3、实验模块连接图
图三模块连接图
各个模块参数设置：
模块
参数
PN序列发生器
幅度1V，频率10HZ，维度2
延时器
0.77Sec
图十滤波器阶数不足时的波形图
图中，最上方波形为加法器的输出波形，中间波形为低通滤波器的输出波形，下方波形为乘法器的输出波形。
根据以上实验结果，我们可知，由于采样频率接近于2fm，所以当滤波器的带外特性不好，衰减过慢的时候，高频的信号不能保证完全滤除。这时候恢复的信号也是失真的。（原信号的最高频率 =14hz）
图九抽样脉冲的脉宽加大后波形图
图中，最上方波形为加法器的输出波形，中间波形为低通滤波器的输出波形，下方波形为乘法器的输出波形。
根据以上实验结果，我们可知，抽样序列的脉宽过大时，会导致采样信号的时间离散型不好，但是根据新的这样的采样信号，还是可以恢复出原信号的。（原信号的最高频率 =14hz）
（5）当抽样频率为30hz，低通滤波器的阶数降低（降低到2阶）
根据以上实验结果，我们可知，当 （本处为略大于）时，可以由抽样序列唯一的恢复原信号。（原信号的最高频率 =14hz）
（2）当抽样频率为40hz， 时
图七采样频率为40hz波形图
图中，最上方波形为加法器的输出波形，中间波形为低通滤波器的输出波形，下方波形为乘法器的输出波形。
根据以上实验结果，我们可知，当 时，可以由抽样序列唯一的恢复原信号。（原信号的最高频率 =14hz）
五、实验讨论
从实验结果可以看出，抽样频率为30hz，原信号的频率为14hz，满足抽样定理。抽样后的信号通过低通滤波器后，恢复出的信号波形与原基带信号相同，可以无失真的恢复原信号。
北邮通信原理软软件实验报告

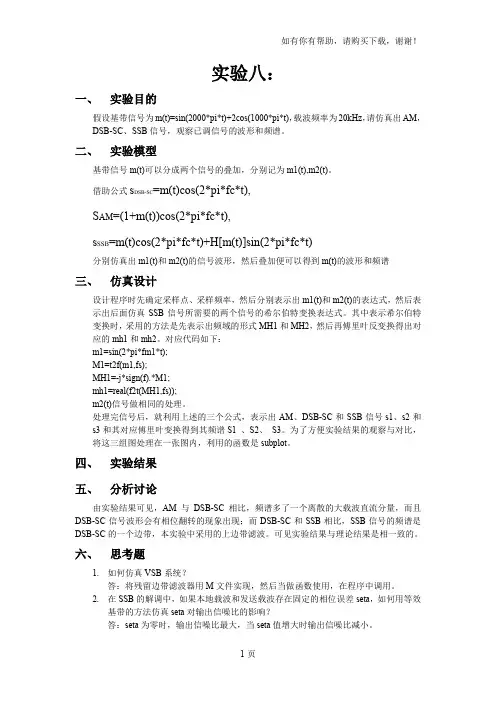

实验八：一、实验目的假设基带信号为m(t)=sin(2000*pi*t)+2cos(1000*pi*t)，载波频率为20kHz，请仿真出AM，DSB-SC、SSB信号，观察已调信号的波形和频谱。
二、实验模型基带信号m(t)可以分成两个信号的叠加，分别记为m1(t),m2(t)。
借助公式s DSB-SC=m(t)cos(2*pi*fc*t),S AM=(1+m(t))cos(2*pi*fc*t),s SSB=m(t)cos(2*pi*fc*t)+H[m(t)]sin(2*pi*fc*t)分别仿真出m1(t)和m2(t)的信号波形，然后叠加便可以得到m(t)的波形和频谱三、仿真设计设计程序时先确定采样点、采样频率，然后分别表示出m1(t)和m2(t)的表达式，然后表示出后面仿真SSB信号所需要的两个信号的希尔伯特变换表达式。
其中表示希尔伯特变换时，采用的方法是先表示出频域的形式MH1和MH2，然后再傅里叶反变换得出对应的mh1和mh2。
对应代码如下：m1=sin(2*pi*fm1*t);M1=t2f(m1,fs);MH1=-j*sign(f).*M1;mh1=real(f2t(MH1,fs));m2(t)信号做相同的处理。
处理完信号后，就利用上述的三个公式，表示出AM、DSB-SC和SSB信号s1、s2和s3和其对应傅里叶变换得到其频谱S1 、S2、S3。
为了方便实验结果的观察与对比，将这三组图处理在一张图内，利用的函数是subplot。
四、实验结果五、分析讨论由实验结果可见，AM与DSB-SC相比，频谱多了一个离散的大载波直流分量，而且DSB-SC信号波形会有相位翻转的现象出现；而DSB-SC和SSB相比，SSB信号的频谱是DSB-SC的一个边带，本实验中采用的上边带滤波。
可见实验结果与理论结果是相一致的。
六、思考题1.如何仿真VSB系统？答：将残留边带滤波器用M文件实现，然后当做函数使用，在程序中调用。
北邮通信原理软件实验报告
通信原理软件实验报告学院：信息与通信工程学院班级：一、通信原理Matlab仿真实验实验八一、实验内容假设基带信号为m(t)=sin(2000*pi*t)+2cos(1000*pi*t),载波频率为20kHz，请仿真出AM、DSB-SC、SSB信号，观察已调信号的波形和频谱。
二、实验原理1、具有离散大载波的双边带幅度调制信号AM该幅度调制是由DSB-SC AM信号加上离散的大载波分量得到，其表达式及时间波形图为：应当注意的是，m(t)的绝对值必须小于等于1，否则会出现下图的过调制：AM信号的频谱特性如下图所示：由图可以发现，AM信号的频谱是双边带抑制载波调幅信号的频谱加上离散的大载波分量。
2、双边带抑制载波调幅（DSB—SC AM）信号的产生双边带抑制载波调幅信号s(t)是利用均值为0的模拟基带信号m(t)和正弦载波c(t)相乘得到，如图所示：m(t)和正弦载波s(t)的信号波形如图所示：若调制信号m(t)是确定的，其相应的傅立叶频谱为M(f)，载波信号c(t)的傅立叶频谱是C(f),调制信号s(t)的傅立叶频谱S(f)由M(f)和C(f)相卷积得到，因此经过调制之后，基带信号的频谱被搬移到了载频fc处，若模拟基带信号带宽为W，则调制信号带宽为2W，并且频谱中不含有离散的载频分量，只是由于模拟基带信号的频谱成分中不含离散的直流分量。
3、单边带条幅SSB信号双边带抑制载波调幅信号要求信道带宽B=2W, 其中W是模拟基带信号带宽。
从信息论关点开看，此双边带是有剩余度的，因而只要利用双边带中的任一边带来传输，仍能在接收机解调出原基带信号，这样可减少传送已调信号的信道带宽。
单边带条幅SSB AM信号的其表达式：或其频谱图为：三、仿真设计1、流程图：Array2、实验结果&分析讨论实验仿真结果从上至下依次是AM信号、DSB信号、SSB信号。
从仿真结果看，AM调制信号包络清晰，可利用包络检波恢复原信号，接收设备较为简单。
北邮通信原理软件实验报告
北邮通信原理软件实验报告北邮通信原理软件实验报告一、实验目的本次实验旨在加深对通信原理知识的理解，并通过实际操作掌握常用通信原理技术。
二、实验内容及原理本次实验分为三项实验内容：1、FSK解调实验FSK是一种通信调制技术，在数字信号传输领域中比较常用。
FSK解调实验中，我们使用MATLAB软件编写程序，模拟FSK解调过程，了解解调过程中的基本原理。
FSK是通过改变载波频率来传输信息的调制技术。
在数字信号的传输中，我们一般将数字信号分为两种，0和1，然后分别将它们对应到两个频率上，再将这两个频率进行交错发送，接收方通过检测频率的变化来判断发送方的信息。
在FSK解调实验中，我们使用的解调技术是匹配滤波器法。
解调的过程是将接收到的信号经过低通滤波器，合并成一个信号。
2、QAM解调实验QAM是一种把两路模拟信号叠加的数字调制技术，它是组合了ASK和PSK的数字传输技术。
QAM解调实验中，通过MATLAB软件仿真的方法，模拟QAM解调过程，了解解调过程中的基本原理。
QAM技术是将两路数模合成的模拟信号进行数字化处理，将两路模拟信号进行分别调制成两个独立的数字信号，然后将这两个数字信号通过载波同步合成一个数字信号进行传输。
在QAM解调实验中，我们使用的解调技术是相干解调。
解调的过程是将接收到的信号经过相干解调器解调，得到原始的时域信号，然后通过低通滤波器进行滤波。
3、OFDM调试实验OFDM技术是目前广泛应用于高速数据传输的一种技术，它是通过将信号分成多个子载波进行传输，提高频率利用率，并实现抗多径衰落的效果。
OFDM调试实验中，我们通过软件界面和Matlab代码相结合，模拟OFDM调制和解调过程，了解其中的基本原理。
OFDM技术是通过将原始信号分成多个子信道，每个子信道独立传输，最终将其合并成整个信号。
因此，在OFDM模式下，每个子信道的公共频率就成为可利用的带宽，提高了传输率并减少了所需的带宽。
在OFDM调试实验中，我们使用了MATLAB软件进行调制和解调。
通信原理软件实验实验报告
对s(t)的解决方法：我们把按区间截短为，再对 sT (t) 按时间间隔均匀取样得到个样
值。仿真时我们用这个样值集合来表示信号。这样，将会出现一系列新的问题，现在从频 域分析其频谱的变化。显然反映了仿真系统对信号波形的分辨率，越小则仿真的精确度越 高。据通信原理所学，信号被取样以后的频谱是频率的周期函数，其重将（-inf, inf）截短 为[-T/2，T/2]，再将[-T/2，T/2]的信号均匀采样，采样点数为N=T/dt
下面我们看看时域取样点数和频域取样点数的关系：
时域取样点数：
将T
=
1 ∆f
带入Nt
=
T ∆t
,
得Nt
=
1 ∆t∆f
频域取样点数：
将 Bs
=
1 2∆t
带入N
f
= 2Bs , ∆f
得N f
=
1 ∆t∆f
所以，时域取样点数与频域取样点数取值相同，这样就可以保证连续时间信号及连续 频率信号均不出现重叠失真。
来产生白高斯噪声。设仿真系统的取样点数是N，系统带宽为 ，矢量x=n0*Bs*randn(1,N) 的总功率为n0*Bs，最高频率分量为Bs，并且各样点的值互不相关，故它代表双边功率谱 密度为 的白噪声。 4.随机码序列的产生 语句round(rand(1,M))产生M个取值1、0等概的随机码。函数round表示四舍五入。函数 rand产生均匀分布于区间 的随机数。 语句sign(randn(1,M))产生M个取值 1等概的随机码。函数sign(x)对矢量x的元素取正负 号，而高斯数randn取正负值的概率是相等的. 5.数字基带传输系统
北京邮电大学信息与通信工程学院实验报告
第二学期《通信原理软件》实验报告专业班级姓名学号开课系室报告日期目录实验一声音播放和滤波 (6)实验二时域仿真精度分析 (17)实验三频域仿真精度分析 (21)实验四噪声产生 (27)实验五取样和重建 (37)实验八抑制双边带的调制与解调 (46)实验十二ASK调制与解调 (53)综合实验数字基带系统仿真 (61)实验一 声音播放和滤波实验目的掌握声音播放模块，FIR 滤波器的使用方法。
深入理解频率的大小如何影响声音的变化，FIR 滤波器的特性和模块各参数的作用。
主要功能：利用FIR 滤波器实现对声音信号中某些频率的滤除，频带内的信号分量通过，频带外的滤除，来观察声音的变化。
实验原理声音频率的大小影响声音的音调，即频率越高我们听到的声音越尖，频率越低听到的声音越低沉；因此设置声音信号的频率为不同的频率时，我们可以通过声音播放器发出的声音感知声音音调的变化。
FIR 滤波器又名为有限冲激响应滤波器，利用离散时间系统的特性来对输入信号的波形或频谱进行加工处理，本实验中即利用该滤波器实现对声音信号中某些频率的滤除，频带内的信号分量通过，频带外的滤除，来观察声音的变化。
10||2,111()1cos ,||22220,1||2ss s s r s s s s a f T T T T a a a H f f f T T T a f T πα-≤≤⎧⎪⎧⎫⎡⎤⎛⎫--+⎪⎪⎪=+-≤≤⎨⎨⎬⎢⎥ ⎪⎝⎭⎪⎪⎣⎦⎪⎩⎭⎪+⎩> 下图所示是满足上式的理想的FIR 滤波器的时域冲激响应和传递函数。
声音播放和滤波系统框图如图1.1所示：图1.1 声音播放和滤波系统框图实验方案所需元件：●正弦波发生器（sinusoid generator）（两个，①产生频率为200Hz的正弦波，②频率为800Hz的正弦波）●音频播放模块（Play sound，选自Scicom_sinks元件库）●触发时钟（CLOCK_c）●FIR滤波器（FIR Filter，选自Scicom_Filter原件库）●频谱示波器模块（FFT，选自Scicom_sinks元件库）具体步骤如下：将正弦波发生器、音频播放模块、触发时钟、频谱示波器模块按下图连接：打开Diagram菜单栏中的Context输入框，输入下图内容：设置正弦波模块，产生频率为200Hz的信号，设置Play sound模块的参数。
