哈利法塔ppt
迪拜哈利法塔浅析PPT课件
调整了各墙、柱的竖 向变形，
使得它们的轴向应力更均 匀，
降低了各构件徐变的变形差。
混凝土结构设计
• 混凝土强度等级： 127层以下为C80 ； 127层以上为C60 。 C80混凝土90d弹性模量为43800N/mm2，采用 硅酸盐水泥，加 粉煤灰。进行了构件截面尺寸的仔细调整以减少各构件收缩和徐 变变形差 。原则上使端柱和剪力墙在自重作用下的应力相近。由 于柱和薄的剪力墙收缩较大，所以端柱的厚度与内墙相同，取 600mm。设计时尽量考虑构件的体积与表面积的比值接近，使各 构件的收 缩速度接近，减少收缩变形差。在立面内收处，钢筋混 凝土连梁要传递竖向荷载( 包括徐变和收缩的效应)，并联系剪力 墙肢以承受侧向荷载。连梁计算图形为交叉斜杆。这个设计方法 可使连梁高度降低。楼层数量多，压低层高有 很大的意义。标准 层层高为3．2m，采用无梁楼板，板厚为300mm。
钢结构设计
• 601m以上是带交叉斜 撑的钢框架，它承受重 力 、风力和地震作用。 钢框架逐步退台，从第 l8级的核心筒六边形到 第29级的小三角形。最 后只剩直 径为 1200mm的桅杆。这根 桅杆是为保持世界第 一建筑高度而专门设计 的，它可从下面接长， 不断顶升，预留了2 0 0 m的上升高度，所有 外露的钢 结构都包铝 板作为装饰。
第十一， 预防建筑物 下沉
• “迪拜塔”建成之后的 自重达到500,000T，会 出现一定沉降的趋势。 所以在建设过程中，每 一层的实际高度比设计 高度高出4mm.
第十二，确保世界第 一高度
为了使迪拜塔保持世界最 高建筑物的称号，从 700高度开始，他设计 了一种螺旋管钢结构 体，从建筑物内部一 直延伸到顶端，这个 可以用液压千斤顶提 升，作为增加建筑物 高度的支柱。 Nhomakorabea工程简介
哈利法塔

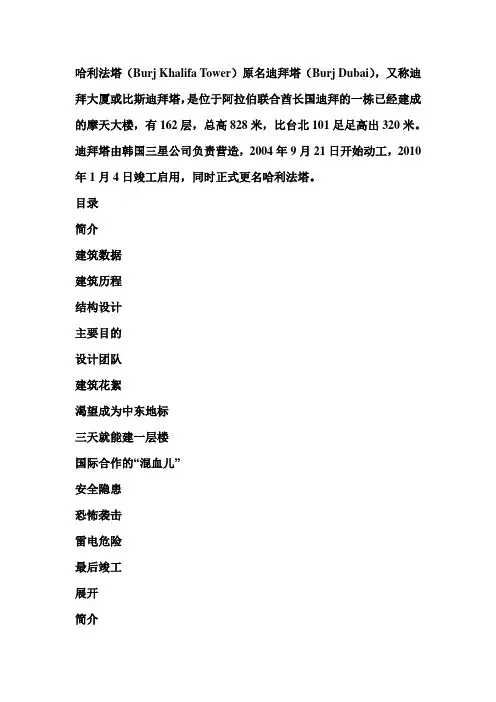

哈利法塔（Burj Khalifa Tower）原名迪拜塔（Burj Dubai），又称迪拜大厦或比斯迪拜塔，是位于阿拉伯联合酋长国迪拜的一栋已经建成的摩天大楼，有162层，总高828米，比台北101足足高出320米。
迪拜塔由韩国三星公司负责营造，2004年9月21日开始动工，2010年1月4日竣工启用，同时正式更名哈利法塔。
目录简介建筑数据建筑历程结构设计主要目的设计团队建筑花絮渴望成为中东地标三天就能建一层楼国际合作的“混血儿”安全隐患恐怖袭击雷电危险最后竣工展开简介建筑数据建筑历程结构设计主要目的设计团队建筑花絮渴望成为中东地标三天就能建一层楼国际合作的“混血儿”安全隐患恐怖袭击雷电危险最后竣工展开编辑本段简介哈利法塔项目，由美国芝加哥公司的美国建筑师阿德里安·史密斯（Adrian Smith）设计，由美国建筑工程公司SOM，比利时最大建筑商Besix，阿拉伯当地最大建筑工程公司Arabtec和韩国三星公司联合负责实施，景观部分则由美国SWA进行设计。
建筑设计采用了一种具有挑战性的单式结构，由连为一体的管状多塔组成，具有太空时代风格的外形，基座周围采用了富有伊斯兰建筑风格的几何图形——六瓣的沙漠之花。
哈利法塔加上周边的配套项目，总投资超70亿美元。
哈利法塔37层以下是世界上首家ARMANI酒店，45层至108层则作为公寓。
第123层将是一个观景台，站在上面可俯瞰整个迪拜市。
建筑内有1000套豪华公寓，周边配套项目包括：龙城、迪拜MALL及配套的酒店、住宅、公寓、商务中心等项目。
大雾中的哈利法塔[1]“哈利法塔”自2004年起兴建，其承建商Emaar集团一直都保持神秘，没有透露任何建筑计划。
根据高层建筑暨都市集居委员会（CTBUH）的国际准则，无论是建筑物结构高度、顶层地面高度、楼顶高度，还是包括天线或旗杆之类的高度，竣工后的"哈利法塔"都可谓举世无双。
哈利法塔不但高度惊人，连建筑物料和设备也“份量十足”。
《迪拜哈利法塔》课件
设计与建造
1
设计方案
塔楼的设计方案结合了现代艺术和建筑技术的最新成果。
2
施工难点
由于塔楼的高度和复杂的结构，建造过程中面临了许多挑战。
3
完成时间表
整个建造过程耗时多年，于2009年正式完工。
结构与特点
1 塔楼结构介绍
迪拜哈利法塔采用了钢筋 混凝土和钢结构，能够抵 御强风和地震。
2 楼层分布
3 观景平台
塔楼包括办公区、酒店、 观景台等不同功能的楼层。
塔楼的观景台位于顶部， 游客可以欣赏到壮观的城 市景色。
旅游与商业
塔楼的各项旅游活动
商业设施介绍
塔楼为游客提供了多种旅游体验， 如观光电梯和空中露台。
塔楼内设有高档购物中心、餐厅 和娱乐设施 现了迪拜的繁荣和多元文化。
未来与发展
1
塔楼的未来规划
迪拜哈利法塔的未来规划包括增加更多的商业设施和旅游活动。
2
优化与改进的方向
塔楼的管理团队致力于不断优化和改进塔楼的运营和服务质量。
3
对于迪拜与全球城市发展的启示
迪拜哈利法塔的成功经验对其他城市的发展有着重要的启示作用。
《迪拜哈利法塔》PPT课 件
迪拜哈利法塔是世界上最高的塔楼之一，其突破性的设计和令人惊叹的结构 使其成为世界闻名的地标建筑。
概述
塔楼简介
迪拜哈利法塔是位于迪拜的一座超高层建筑，是世界上最高的塔楼之一。
世界最高塔楼
塔楼高达828米，超过了世界上其他任何建筑物。
突破性设计
塔楼采用了先进的建筑技术和材料，打破了传统建筑的界限。

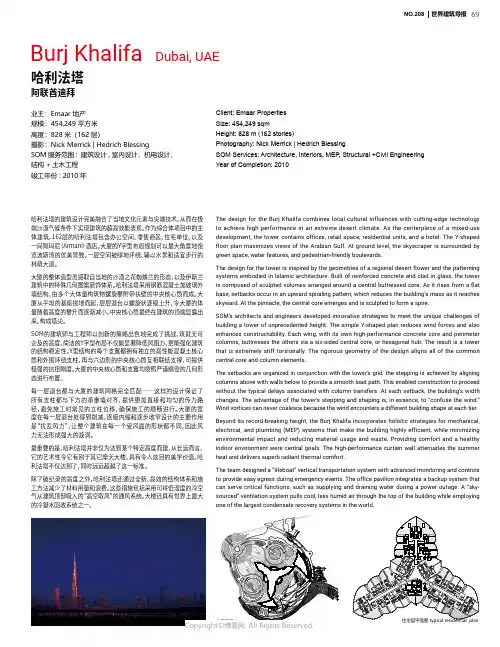

哈利法塔 Burj Khalifa
哈利法塔阿联酋迪拜Burj Khalifa Dubai, UAE 业主：Emaar 地产规模：454,249 平方米高度：828米（162层）摄影：Nick Merrick | Hedrich BlessingSOM 服务范围: 建筑设计, 室内设计，机电设计，结构+土木工程竣工年份: 2010年哈利法塔的建筑设计完美融合了当地文化元素与尖端技术，从而在极端沙漠气候条件下实现建筑的超高效能表现。
作为综合体项目中的主体建筑，162层的哈利法塔包含办公空间、零售商区、住宅单位、以及一间阿玛尼（Armani）酒店。
大厦的Y字型布局规划可以最大角度地饱览波斯湾的优美景致。
一层空间被绿地环绕、辅以水景和适宜步行的林荫大道。
大厦的整体造型灵感取自当地的沙漠之花蜘蛛兰的形态，以及伊斯兰建筑中的特殊几何图案装饰体系。
哈利法塔采用钢筋混凝土加玻璃外墙结构，由多个大体量构筑物螺旋攀附带扶壁的中央核心筒而成。
大厦从平坦的基座拔地而起，层层退台以螺旋状逐级上升，令大厦的体量随着高度的攀升而逐渐减小，中央核心筒最终在建筑的顶端显露出来，构成塔尖。
SOM的建筑师与工程师以创新的策略出色地完成了挑战，筑就无可企及的高度。
简洁的Y字型布局不仅能显著降低风阻力，更能强化建筑的结构稳定性。
Y型结构的每个支翼都拥有独立的高性能混凝土核心筒和外围环绕支柱，再与六边形的中央核心筒互相联结支撑，可提供极强的抗扭刚度。
大厦的中央核心筒和支翼均按照严谨缜密的几何形态进行布置。
每一层退台都与大厦的建筑网格完全匹配——这样的设计保证了所有支柱都与下方的承重墙对齐，提供更加直接和均匀的传力路径，避免施工时常见的立柱位移，确保施工的顺畅进行。
大厦的宽度在每一层退台处得到削减。
逐级内缩和逐步收窄设计的主要作用是“扰乱风力”，让整个建筑在每一个受风面的形状都不同，因此风力无法形成强大的漩涡。
最重要的是，哈利法塔并非仅为达到某个特定高度而建，从长远而言，它的艺术性令它有别于其它摩天大楼，具有令人炫目的美学价值。
迪拜哈利法塔分析演示文稿
技术措施五：浇灌混凝土程序 在三天建设周期的第二天，在一个特定楼面的 内部结构外壳安装到位，同时通道打开，并安 装钢支持梁。下一天，混凝土灌入外壳，然后， 又进行下一个楼层的建设。
技术措施六：附着式升降机
“迪拜塔”工地的另一种起重设备是附着式升降 机，用来运送建筑材料和工人。这个工地有14 台附着式升降机在运行。
迪拜塔矗立在沙漠之上，由于沙漠底层 岩石浅，浸满了地下水。若采用常见的旋转 式钻孔，在钻完后任何大洞都会立刻塌陷。 为防止塌陷，工程师又实现了又一项发明， 他们在钻孔中注满一种特殊聚合物泥浆，来 阻止大洞塌陷。
39:30
技术措施一：庞大的基础
162层，高度为818米，的“迪拜塔”需要一个坚实的 基础，以支持重量可能超过500，000吨的地面以上建 筑。“迪拜塔”建造在一个3.7米厚的三角形结构的基座上， 这个三角形基座由192根直径为1.5米的钢管桩或支柱缸 体支持。这些钢管桩或支柱缸体深入地下50米。
300余中国技术人员和技术工人现场 安装
典型楼层单元划分
预埋件和单元板块
一般楼层板块直接安装，设备层附加立柱
状
18台擦窗机、固定臂
36人作业， 12万平方 米玻璃， 清洗一遍 三个月
52 万平方米 1.2万人居住工作
结构分析
大 堂
读
146层为观光层可以 看到80公里外的伊朗
四 建筑设计
总高度828m
钢桅杆
768m~828m
钢结构
601m~768m
混凝土结构
0m~601m
地下结构
- 30m~0m
桩
- 80m ~ - 30m
裙 房 平 面
7道，兼作设备—避难层
混凝土强度80N/mm2
哈利法塔ppt
过程控制系统与仪表 第1章
建筑理念
哈利法塔的建筑理念是“沙 漠之花——desert flower” ，平面是三瓣对称盛开的花 朵立面通过21个逐渐升高的 退台形成螺旋线，整个建筑 物像含苞 待放的鲜花。这 朵鲜花在沙漠耀眼的阳光下 ，幕墙与蓝 天一色，发出 熠熠光辉
过程控制系统与伟仪表大第的1章 尝试
内部设计由乔治·阿玛尼设计，一个阿玛尼饭店将坐落于37楼以下的楼层， 45至108楼将会有高达700间房间（据开发商表示，这些公寓房间在开卖后的8 小时内即销售一空），一座游泳池将坐落于76楼，106楼以上的楼层将为办公 室与会议室，124楼预计会设计观景台（约442米），而顶部的尖塔天线将包 含通讯功能。
过程控制系统与仪表 第1章
哈利法塔建筑设计
设计者：阿德里安·史密斯（ Adrian Smith） 建筑结构：混凝土结构设计：： 127层以下为c80；127层以上为 c60。c80混凝土90ｄ弹性模量为 43800Ｎ／mm2，采用硅酸盐水泥 ，加粉煤灰。 进行了构件截面 尺寸的仔细调整以减少各构件。 钢结构设计：601m以上是带交叉 斜撑的钢框架 建筑公司：韩国三星公司、 BESIX、 Arabtec 层次：162层 造价：15亿美元
过程控制系统与制系统与仪表 第1章
过程控制系哈统利与仪法表 塔第1章名称由来
迪拜塔是阿联酋副总统兼总理、迪拜酋长谢赫穆 罕默德·本·拉希德·阿勒马克图姆以阿联酋总统、 阿布扎比酋长谢赫·哈利法·本·扎耶德·阿勒纳哈扬 的名字将“迪拜塔”重新命名为“哈利法塔”。 之所以临时改迪拜塔为"哈利法"，乃是感念哈利 法总统的金援救火，让迪拜得以在惊爆倒债危机 后，惊险度过偿债难关。
谢谢观赏
建筑内有1000套豪华公寓，周边配套项目包括：龙城、迪拜MALL及配套的酒 店、住宅、公寓、商务中心等项目。
迪拜哈利法塔分析PPT课件
.
46
技术措施五：浇灌混凝土程序 在三天建设周期的第二天，在一个特定楼面的 内部结构外壳安装到位，同时通道打开，并安 装钢支持梁。下一天，混凝土灌入外壳，然后， 又进行下一个楼层的建设。
.
47
技术措施六：附着式升降机 “迪拜塔”工地的另一种起重设备是附着式升降 机，用来运送建筑材料和工人。这个工地有14 台附着式升降机在运行。
迪拜哈利法塔分析之Fra bibliotek淀的艺术.
1
迪
拜
.
2
一 建筑概况
.
3
建筑数 据
开发商：伊玛尔地产
承建商：江苏南通六建/韩国三星/
BESIX/ARABTEC
香港远东铝业/上海力进
/ 西安远恒
总投资：15亿美元
地下工程开始：2004.1
正式开工：2004.9.21
竣
工：2010.1.4
总用工：2200万工. 时
.
48
技术措施七：预防建筑物下沉 由于“迪拜塔”建成之后的重量达到500，000 吨，会出现下沉的趋势。所以在建设过程中， 每一层的实际高度比设计高度高出4毫米。
.
49
七 建筑幕墙
.
50
幕墙概况
幕墙总面积12万平方米，其中反射 玻璃10.3万平方米,不锈钢板1.55万 平方米,其余为铝板
23566单元板块
7
哈利发塔创新纪录
总高度828米
美国KVLY塔628.8米 (拉线)
中国广州电视塔620米(独立)
居住办公层数 162层
美国西尔斯大厦110层
中国上海中心 126层(在建)
混凝土高度 601米
广州电视塔 460米
(在建)
哈利法塔
建设背景
建设背景
哈利法塔建造哈利法塔的决策者为政府，作为贸易经济（国内依赖石油贸易）中之外的服务、观光使用，迪 拜有226万的人口，大部分的土地仍为沙漠（覆盖了超过90%的土地）或稀少的人口分布，打造如世界第一高楼这 样的计划是使迪拜及国家提升国际知名度的重要方式之一，另据一名纳克希尔地产的VIP观光客Jacqui Josephson表示：“穆罕默德·本·拉希德·阿勒马克图姆（阿拉伯联合酋长国副总统兼总理及迪拜新任酋长） 想要用轰动的要素使迪拜登上地图”。
2014年2月12日，2位摄影师在来势汹汹的雷雨中拍摄了数小时，终于捕捉到闪电击中“世界第一高楼”迪 拜哈利法塔顶端的这一神奇瞬间。照片的拍摄者霍金斯和塞恩布勒姆在雨中拍摄了数小时，他们拍摄的大量照片， 甚至能够组成一个视频，显示在闪电的作用下，迪拜的天际线色彩在粉色和蓝色之间转换。
相关作品
相关作品
历史沿革
历史沿革
哈利法塔哈利法塔的建造目的中，有一个就是将“世界第一高楼”的头衔重新带回中东。埃及的胡夫金字塔， 曾经在将近4000年的时间里是世界上最高的建筑，直到1311年被英国林肯大教堂所超越。 不过16世纪时，林肯 大教堂的座堂中心尖端崩坍，最高纪录重回到吉萨的胡夫大金字塔（当然也是崩坍过的，但依然有146.6米）， 直到埃菲尔铁塔出现。
哈利法塔在2012年1月28日由汤姆·克鲁斯主演的电影《碟中谍4》中，大幅出镜。
世界记录
世界记录
世界上最高的建筑：哈利法塔，原名迪拜塔，又称迪拜大厦或比斯迪拜塔，是世界第一高楼与人工构造物， 高度达828米。（吉尼斯世界纪录）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑理念
哈利法塔的建筑理念是“沙 漠之花——desert flower”， 平面是三瓣对称盛开的花朵 立面通过21个逐渐升高的退 台形成螺旋线，整个建筑物 像含苞 待放的鲜花。这朵 鲜花在沙漠耀眼的阳光下， 幕墙与蓝 天一色，发出熠 熠光辉
伟大的尝试
• 哈利法塔作了前所未有的重大突破，采用了下部 混凝土结构、上部钢结构 的全新结构体系。-３０~６０１ｍ为钢筋混凝土剪力墙体系；６０１～８２ ８ｍ为钢结构，其中６０１～７６０ ｍ采用带斜撑的钢框架。我们可以比 较一下：纽约世贸中心纯钢结构，４１２ｍ处的最大侧移为１０００ｍｍ； 而哈利法塔混凝土结构，６０１ｍ处的最大侧移仅为４５０ｍｍ。即使从哈 利法塔本身来看。到混凝土结构的顶点６０１ｍ处，最大位移仅４５０ｍｍ： 到了钢框架顶点７６０ｍ处，位移就迅速增大至１２５０ｍｍ；到钢桅杆顶 点８２８ｍ处，位移就达到了１４５０ｍｍ。所以哈利法塔把酒店和公寓都 布置在６０１ｍ以下的混凝土结构部分；而将６０１ｍ以上的钢结构部分作 为办公楼使用。
•
•
哈பைடு நூலகம்法塔白天和夜晚的对比
哈利法塔夜景欣赏
哈利法塔下的音乐喷泉
哈利法塔下的音乐喷泉是世界最大的音乐喷泉，是迪 拜十大美景之一。
谢谢观赏
哈利法塔
世界第一高建筑
哈利法塔名称由来
• 迪拜塔是阿联酋副总统兼总理、迪拜酋长谢赫穆 罕默德· 本· 拉希德· 阿勒马克图姆以阿联酋总统、 阿布扎比酋长谢赫· 哈利法· 本· 扎耶德· 阿勒纳哈扬 的名字将“迪拜塔”重新命名为“哈利法塔”。 之所以临时改迪拜塔为"哈利法"，乃是感念哈利 法总统的金援救火，让迪拜得以在惊爆倒债危机 后，惊险度过偿债难关。
哈利法塔建筑设计
设计者：阿德里安·史密斯 （Adrian Smith） 建筑结构：混凝土结构设计：： 127层以下为c80；127层以上为 c60。c80混凝土90ｄ弹性模量为 43800Ｎ／mm2，采用硅酸盐水泥， 加粉煤灰。 进行了构件截面尺 寸的仔细调整以减少各构件。钢 结构设计：601m以上是带交叉斜 撑的钢框架 建筑公司：韩国三星公司、 BESIX、 Arabtec 层次：162层 造价：15亿美元
结构设计
• • • 哈利法塔由SOM所设计，此公司出名在于它的超高楼计划如芝加哥的西尔斯大 楼与纽约市的自由塔。 哈利法塔的设计为伊斯兰教建筑风格，楼面为“Y”字形，并由三个建筑部份 逐渐连贯成一核心体，从沙漠上升，以上螺旋的模式，减少大楼的剖面使它 更加直往天际，至顶上，中央核心逐转化成尖塔，Y字形的楼面也使得哈利法 塔有较大的视野享受。 内部设计由乔治·阿玛尼设计，一个阿玛尼饭店将坐落于37楼以下的楼层， 45至108楼将会有高达700间房间（据开发商表示，这些公寓房间在开卖后的8 小时内即销售一空），一座游泳池将坐落于76楼，106楼以上的楼层将为办公 室与会议室，124楼预计会设计观景台（约442米），而顶部的尖塔天线将包 含通讯功能。 建筑内有1000套豪华公寓，周边配套项目包括：龙城、迪拜MALL及配套的酒 店、住宅、公寓、商务中心等项目。 哈利法塔也包含了蒂森克虏伯制造的世界最快电梯，速度达17.5米/秒（1050 米/分，63.0公里/39.1英里小时），在此之前世界最快的电梯在中国台湾省 的台北101，达16.8米/秒（1010米/分，60.6公里/37.7英里小时）。
