木结构施工工艺标准
5.01 木结构施工工艺标准
5.01 木结构施工工艺标准〔QB-CNCEC J020501-2004〕1适用范围本工艺标准适用于工业与民用建筑木结构中木屋架〔钢木屋架〕结构施工操作。
2施工准备2.1原材料要求2.1.1木材：木材种类繁多，木屋架一般常用的有以下几种。
2.1.1.1红松：又名东北松、海松、果松，多产于东北长白山、小兴安岭等地，心材红褐色，边材黄褐色或黄白色，纹理较直，材质较软，干燥加工性能良好，风吹日晒不易龟裂变形，松脂多，耐腐朽。
2.1.1.2臭冷杉：又名白松、臭松、辽东冷杉，多产于东北、河北、山西等地，色泽淡黄带白，纹理直，材质软，强度低，富有弹性，易加工但不易刨光，不耐腐蚀。
2.1.1.3樟子松：又名蒙古赤松、海拉尔松，多产于黑龙江、大兴安岭、内蒙古等地，心材浅黄褐，边材黄白，纹理直，材质软，干燥性能一般，耐久性强，易加工但不耐磨损。
2.1.1.4落叶松：又名黄花松、义气松，多产于东北大小兴安岭，心材黄褐至深褐，边材黄白微褐，纹理直，硬度中等，难于干燥，易开裂变形，加工性能不好，耐腐朽，一般仅使用在小跨度屋架上。
2.1.1.5鱼鳞云杉：又名鱼鳞杉、白松，多产于东北大小兴安岭，长白山，色泽淡赤，纹理直，硬度中等，易干燥，富有弹性，加工性能好，弯挠性能极好。
2.1.1.6马尾松：又名本松、枞树、山松、宁国松，多产于山东、长江流域以南各省，心材深黄褐微红，边材浅黄褐色，纹理不太均匀，硬度中等，多松脂，干燥时有翘裂倾向，不耐磨，易受白蚁危害，一般仅使用在小跨度屋架上。
2.1.1.7杉木：又名沙木、沙树，多产于长江流域以南各省，心材浅红褐至暗红褐，边材浅黄褐色，纹理直，材质较软，干燥性能好，韧性强，易加工，较耐久。
2.1.1.8四川红杉：产于四川、陕西等地，心材红或鲜红褐色，边材黄褐色，纹理直，材质软，易干燥，易加工，较耐久。
2.1.1.9槐木：又名豆槐、白槐、细叶槐，产于华北、华东等地，心材淡灰褐，边材黄白，纹理直，硬度中等，易加工，切削面光滑，耐腐朽，干燥宜缓慢。
木工工程的验收标准与施工标准
木工工程的验收标准与施工标准木工工程是指利用木材进行建筑、装潢和家具制作等的工程。
在进行木工工程时，为了确保项目达到预期的效果和质量要求，需要进行验收和遵守一定的施工标准。
本文将探讨木工工程的验收标准与施工标准，以帮助读者更好地了解该领域。
一、验收标准1. 材料质量在进行木工工程验收时，首先要对所使用的材料进行质量检查。
木材应选择质地坚硬、干燥、无裂缝和虫蛀的品种。
胶合板应无鼓包、开裂和破损。
胶水应具有良好的胶结性能。
若发现材料存在质量问题，应追究供应商责任，避免不必要的损失。
2. 结构稳定性木工工程的结构稳定性是评判工程质量的重要标准之一。
大型建筑工程如木结构屋顶、楼梯等的承重能力必须经过严格的计算和验证。
装饰工程如家具、装饰板材等也应确保固定可靠，不易变形。
验收时应检查结构连接处是否紧密，没有明显的松动和晃动。
3. 简洁美观木工工程不仅要满足功能和结构需求，还要追求美观。
验收时应仔细检查木工制作的质量和精细程度，如家具是否无明显破损、划痕或漏粘、漏涂，装饰板材是否贴合紧密、无开裂、色差和脱落等。
合格的木工工程应能给人以整洁、和谐的感觉。
4. 安全可靠木工工程在使用过程中要具备安全性。
验收时需检查家具、装饰板材等的固定部件是否齐全牢固，是否存在锋利的边角，以及是否存在危险的异物等。
特别是儿童房间、幼儿园等需格外注意，应当保证木材的无害性和安全性，以避免意外伤害的发生。
二、施工标准1. 设计规范木工工程的施工应遵循设计规范，确保施工过程符合相关标准。
例如，按照设计要求进行木材的加工和处理，保证尺寸精确和表面光滑度。
对于精细的制作过程，还应使用适当的模具和设备，以确保工艺流程和产品质量。
2. 施工工艺木工工程施工的工艺流程应符合行业标准。
木材的切割、镶嵌、打磨、喷漆等均需要按照规范进行。
在涉及涂料的过程中，应注意环保和健康问题，选择符合国家标准的环保涂料，以保护施工人员的健康并减少对环境的污染。
3. 施工技术木工工程施工需要掌握一定的技术和技巧。

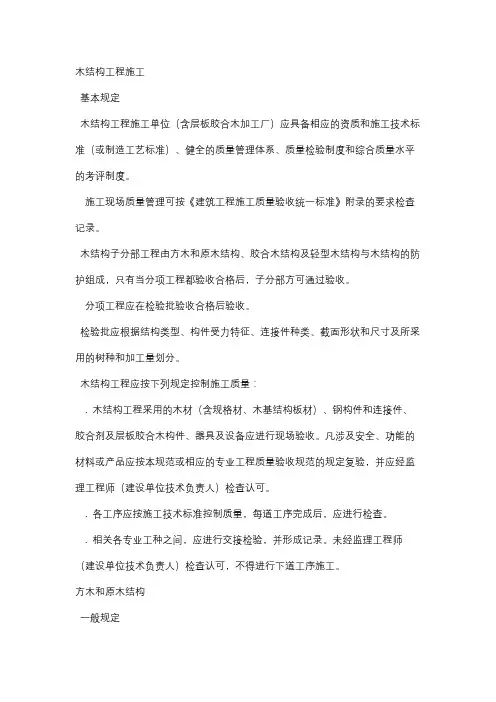

建筑工程施工标准(5木结构工程)
木结构工程施工基本规定木结构工程施工单位（含层板胶合木加工厂）应具备相应的资质和施工技术标准（或制造工艺标准）、健全的质量管理体系、质量检验制度和综合质量水平的考评制度。
施工现场质量管理可按《建筑工程施工质量验收统一标准》附录的要求检查记录。
木结构子分部工程由方木和原木结构、胶合木结构及轻型木结构与木结构的防护组成，只有当分项工程都验收合格后，子分部方可通过验收。
分项工程应在检验批验收合格后验收。
检验批应根据结构类型、构件受力特征、连接件种类、截面形状和尺寸及所采用的树种和加工量划分。
木结构工程应按下列规定控制施工质量：. 木结构工程采用的木材（含规格材、木基结构板材）、钢构件和连接件、胶合剂及层板胶合木构件、器具及设备应进行现场验收。
凡涉及安全、功能的材料或产品应按本规范或相应的专业工程质量验收规范的规定复验，并应经监理工程师（建设单位技术负责人）检查认可。
. 各工序应按施工技术标准控制质量，每道工序完成后，应进行检查。
. 相关各专业工种之间，应进行交接检验，并形成记录。
未经监理工程师（建设单位技术负责人）检查认可，不得进行下道工序施工。
方木和原木结构一般规定本章适用于方木和原木结构工程的质量检验。
方木和原木结构包括齿连接的方木、板材或原木屋架，屋面木骨架及上弦横向支撑组成的木屋盖，支承在砖墙、砖柱或木柱上。
主控项目应根据木构件的受力情况，按表的规定的等级检查方木、板材及原木构件的木材缺陷限值。
. Ⅰ等材不允许有死节，Ⅱ、Ⅲ等材允许有死节（不包括发展中的腐朽节），对于Ⅱ等材直径不应大于，且每延米中不得多于个，对于Ⅲ等材直径不应大于，每延米中不得多于个。
. Ⅰ等材不允许有虫眼，Ⅱ、Ⅲ等材允许有表层的虫眼。
. 木节尺寸按垂直于构件长度方向测量。
木节表现为条状时，在条状的一面不量（参见图）；直径小于的木节不计。
图木节量法检查数量：每检验批分别按不同受力的构件全数检查。
检查方法：用钢尺或量角器量测。
注：检查裂缝时，木构件的含水率必须达到第条的要求。
木结构建筑的施工工艺及注意事项
木结构建筑的施工工艺及注意事项木结构建筑是一种环境友好、可持续发展的建筑类型。
它以木材为主要结构材料，具有重量轻、抗震性能好等优点。
本文将详细介绍木结构建筑的施工工艺及需要注意的事项。
一、基础施工工艺1. 地基处理木结构建筑的地基处理与传统建筑相似，需要根据工程地质调查报告确定地基处理方式。
通常情况下，地基处理包括挖填、夯实和浇筑混凝土地基等步骤。
2. 地基防潮木结构建筑对地基防潮要求较高，以防止木材受潮引发腐朽。
常用的地基防潮措施包括铺设防潮层、加设排水系统等。
二、木结构制作与安装工艺1. 木材选用选择优质的木材对于木结构建筑的质量至关重要。
一般来说，建筑结构部分采用优质的结构材料，如框架材料选用胶合木材，地板材料选用实木地板等。
2. 安装顺序木结构建筑的安装顺序应按照从下到上、从内到外的原则进行。
常见的安装顺序包括：首先安装地基支撑系统，然后搭建框架结构，最后进行屋面和外墙的安装。
3. 连接方式木结构建筑的连接方式有多种选择，如榫卯连接、螺栓连接等。
在进行连接时，需要确保连接紧固牢固、结构稳定可靠。
4. 防火处理木结构建筑在防火方面需要特别关注，应采取相应的防火措施。
如在木材表面涂刷防火涂料、设置防火墙等，以提高建筑的防火性能。
5. 防水处理木结构建筑需要进行防水处理，以防止雨水渗入木材内部引发腐朽。
在屋面和外墙等部位应采用防水材料进行覆盖，同时加强接缝处理，确保建筑的防水性能。
三、施工注意事项1. 施工现场环境木结构建筑的施工现场应保持通风良好，避免有害气体对木材造成损害。
同时，施工现场应保持整洁，避免杂物对施工造成阻碍。
2. 现场安全措施在木结构建筑的施工过程中，应加强现场安全管理。
工人应佩戴安全帽、工作手套等防护用具，确保施工过程中的安全。
3. 质量控制木结构建筑在施工过程中需要进行质量控制。
应定期进行检测，确保木材的质量合格，施工符合相关标准。
4. 施工计划为了确保施工进度和施工质量，应制定详细的施工计划。

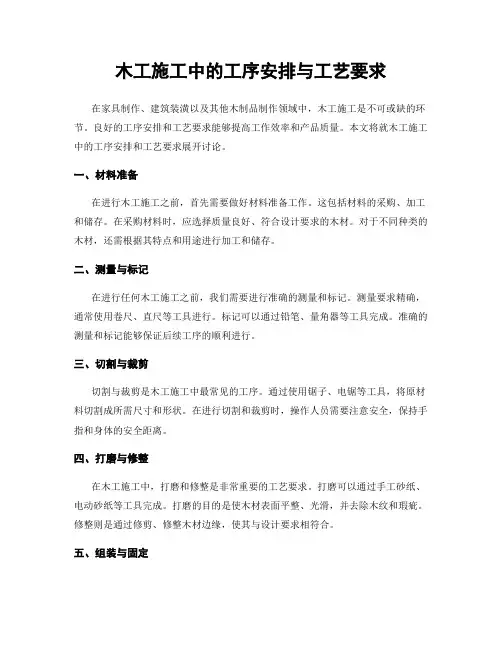

木工施工中的工序安排与工艺要求
木工施工中的工序安排与工艺要求在家具制作、建筑装潢以及其他木制品制作领域中，木工施工是不可或缺的环节。
良好的工序安排和工艺要求能够提高工作效率和产品质量。
本文将就木工施工中的工序安排和工艺要求展开讨论。
一、材料准备在进行木工施工之前，首先需要做好材料准备工作。
这包括材料的采购、加工和储存。
在采购材料时，应选择质量良好、符合设计要求的木材。
对于不同种类的木材，还需根据其特点和用途进行加工和储存。
二、测量与标记在进行任何木工施工之前，我们需要进行准确的测量和标记。
测量要求精确，通常使用卷尺、直尺等工具进行。
标记可以通过铅笔、量角器等工具完成。
准确的测量和标记能够保证后续工序的顺利进行。
三、切割与裁剪切割与裁剪是木工施工中最常见的工序。
通过使用锯子、电锯等工具，将原材料切割成所需尺寸和形状。
在进行切割和裁剪时，操作人员需要注意安全，保持手指和身体的安全距离。
四、打磨与修整在木工施工中，打磨和修整是非常重要的工艺要求。
打磨可以通过手工砂纸、电动砂纸等工具完成。
打磨的目的是使木材表面平整、光滑，并去除木纹和瑕疵。
修整则是通过修剪、修整木材边缘，使其与设计要求相符合。
五、组装与固定在木工施工中，组装和固定是连接木材的关键步骤。
这可以通过钉子、螺丝、胶水等工具和材料完成。
组装和固定要求准确、牢固，以确保木工制品的整体结构和稳定性。
六、上漆与喷漆上漆和喷漆是木工施工中的最后一道工序。
上漆可以增加木材的美观性和保护性。
喷漆则可以提升施工效率和涂装质量。
在进行上漆和喷漆时，需要选择适合的漆料和工具，并掌握正确的上漆和喷漆技巧。
七、质量检验与整理在完成木工施工后，需要进行质量检验和整理工作。
质量检验可以通过目视和触摸来判断产品的质量，如检查木材表面是否平整、漆面是否均匀等。
整理工作包括清理施工现场、收集和整理施工所使用的工具和材料。
总结：木工施工中的工序安排和工艺要求至关重要。
良好的工序安排能够提高工作效率，合理利用时间和资源。

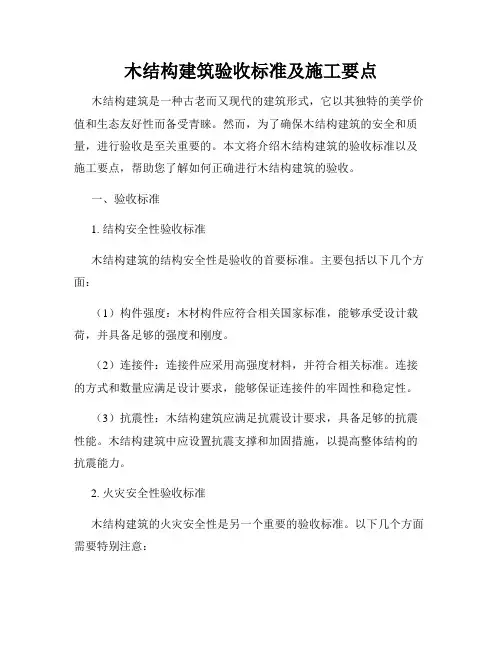

木结构建筑验收标准及施工要点
木结构建筑验收标准及施工要点木结构建筑是一种古老而又现代的建筑形式，它以其独特的美学价值和生态友好性而备受青睐。
然而，为了确保木结构建筑的安全和质量，进行验收是至关重要的。
本文将介绍木结构建筑的验收标准以及施工要点，帮助您了解如何正确进行木结构建筑的验收。
一、验收标准1. 结构安全性验收标准木结构建筑的结构安全性是验收的首要标准。
主要包括以下几个方面：（1）构件强度：木材构件应符合相关国家标准，能够承受设计载荷，并具备足够的强度和刚度。
（2）连接件：连接件应采用高强度材料，并符合相关标准。
连接的方式和数量应满足设计要求，能够保证连接件的牢固性和稳定性。
（3）抗震性：木结构建筑应满足抗震设计要求，具备足够的抗震性能。
木结构建筑中应设置抗震支撑和加固措施，以提高整体结构的抗震能力。
2. 火灾安全性验收标准木结构建筑的火灾安全性是另一个重要的验收标准。
以下几个方面需要特别注意：（1）防火材料：木材应采用防火处理，涂刷防火涂料或使用防火涂料处理。
防火涂料和材料应符合国家标准，确保在火灾发生时能够起到防火隔离的作用。
（2）消防设施：木结构建筑内应安装必要的消防设施，包括灭火器、喷淋系统等。
消防设施应与木结构建筑的设计相匹配，并能够在火灾发生时及时起到作用。
3. 水分控制验收标准木材对水分非常敏感，过高或过低的水分含量都会对木材的性能产生不利影响。
因此，在木结构建筑的验收中，需要注意以下几点：（1）基础防潮：建筑基础要采取相应的防潮措施，避免地下水渗透导致木材潮湿。
（2）室内湿度控制：木结构建筑室内湿度应保持在适宜的范围内，避免过高或过低的湿度对木材产生不利影响。
二、施工要点1. 原材料选择木结构建筑的质量和安全性直接受到原材料的影响，因此选择合适的原材料非常重要。
在选材时，应优选硬度适中、密度均匀的木材，并确保其符合相关国家标准。
2. 施工工艺木结构建筑的施工过程应按照相关设计和规范进行。
特别需要注意以下几个环节：（1）结构连接：连接件的使用要符合设计要求，采用合适的连接方式，并确保连接件与木材的相互协调。
木结构施工工艺(详细完整版)
木结构施工工艺一、前期准备：1．依据设计图纸和规格要求，准备所需的木材、配件、工具和设备。
2．清理施工区域，确保地面平整、无障碍物，并搭建好施工临时支架等辅助设施。
二、基础处理：1．根据设计和结构要求，进行基础处理，如混凝土浇筑、地脚螺栓安装等。
2．确保基础牢固可靠，以提供坚实的支撑和稳定的施工平台。
三、木构件加工：1．按照设计图纸，将原材料木材进行切割、饰面、修整等加工工序。
2．根据需要，进行防腐、防虫等处理，以提高木材的使用寿命和耐久性。
四、组装与搭建：1．根据施工图纸和标高控制点，进行木构件的组装与搭建。
2．使用适当的连接方式，如榫卯结构、螺栓连接、钉子等，将木构件拼接在一起。
3．对大型木构件，如屋架和桁架，可先进行部分组装，然后在预制好的基础上进行现场安装。
五、固定与加固：1．在木构件组装完成后，使用合适的方法和材料进行固定和加固。
2．如使用螺栓、钉子、木工胶等，将构件稳固地固定在基础或其他结构上。
3．根据需要，可以添加加强筋、支撑杆等来增强木结构的稳定性和承载能力。
六、管线施工：1．在木结构完成一部分施工后，进行管线的敷设和安装。
2．包括电线、水管、排水管道等各类管线的铺设，并进行连接和固定。
七、补强与调整：1．检查木结构的平整度、垂直度和水平度等，如有偏差或变形，及时进行调整和矫正。
2．可以使用调整工具、临时支撑和拉线等方法进行修正，确保木结构的准确性和稳定性。
八、防火与防腐处理：1．根据建筑设计和相关规范，对木结构进行防火和防腐处理。
2．可采用阻燃涂料、防腐剂、阻燃涂料等材料进行处理，以提高木结构的安全性和耐久性。
九、完工验收：1．检查木结构施工的质量和安全性，确保符合设计要求和相关标准。
2．对施工过程中可能存在的瑕疵或不合格问题进行整改，并进行最终验收和评估。
在木结构施工过程中，注意施工现场的安全管理，如施工人员佩戴个人防护装备、搭设安全网等。
确保施工过程中没有漏斗及坠物等危险情况的发生。
木工工程的施工标准和装饰效果验收标准
木工工程的施工标准和装饰效果验收标准木工工程是指以木材为主要材料，运用木工加工技术进行加工、制作并安装的工程。
它广泛应用于建筑、家具制作和室内装饰等领域。
为了保证木工工程的质量和装饰效果，有必要制定相应的施工标准和装饰效果验收标准。
一、施工标准1. 材料选用：在木工工程施工过程中，首先要选用符合国家标准和建筑要求的优质木材。
木材的选择应该考虑到其材质、纹理和湿度等因素，保证木材的质量稳定和使用期限长久。
2. 加工工艺：加工工艺是影响木工工程质量的关键因素之一。
木工加工应该遵循相应的工艺流程，包括测量、切割、拼接、组装和修饰等步骤。
每个步骤都需要遵循正确的技术要求和操作规程，保证加工精度和质量。
3. 安装要求：安装是木工工程的最后一步，也是最重要的一步。
安装要求包括支撑、校正、固定和美观等方面。
木工制品安装应该牢固可靠，不得出现松动、变形或损坏等现象。
同时，安装后的木工制品应该与周围环境相协调，形成统一的整体效果。
4. 环境保护：在木工工程施工过程中，应该采取措施保护环境。
例如，控制木屑和尘埃的产生，避免木材的浪费，妥善处理废弃物等。
同时，施工现场应该保持整洁，不得影响周围环境和他人的正常生活。
二、装饰效果验收标准1. 视觉效果：装饰效果的主要目的是实现室内环境的美化。
验收时应该注意观察木工制品的表面质量、色彩搭配和整体效果等。
木工制品的表面应该平整光滑，没有明显的刮痕、磨损或凹凸不平的现象。
在色彩搭配方面，应该与周围的装饰风格相协调，形成和谐统一的整体效果。
2. 功能要求：木工制品作为室内装饰材料，除了要具备装饰功能外，还应该具备一定的功能要求。
例如，柜子的抽屉应该打开灵活、关闭严密；门的开闭应该顺畅，不得出现卡阻现象；地板的防滑性能应该好等。
验收时应综合考虑这些功能要求，确保木工制品的正常使用。
3. 安全标准：安全是进行装饰验收时非常重要的方面。
木工制品的施工要符合相关建筑安全规范，不得存在安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
木(钢木)屋架施工工艺标准(QB-CNCEC J020501-2004)1适用范围本工艺标准适用于工业与民用建筑木结构中木屋架(钢木屋架)结构施工操作。
2施工准备2.1原材料要求2.1.1木材:木材种类繁多,木屋架一般常用得有以下几种。
红松:又名东北松、海松、果松,多产于东北长白山、小兴安岭等地,心材红褐色,边材黄褐色或黄白色,纹理较直,材质较软,干燥加工性能良好,风吹日晒不易龟裂变形,松脂多,耐腐朽。
臭冷杉:又名白松、臭松、辽东冷杉,多产于东北、河北、山西等地,色泽淡黄带白,纹理直,材质软,强度低,富有弹性,易加工但不易刨光,不耐腐蚀。
樟子松:又名蒙古赤松、海拉尔松,多产于黑龙江、大兴安岭、内蒙古等地,心材浅黄褐,边材黄白,纹理直,材质软,干燥性能一般,耐久性强,易加工但不耐磨损。
落叶松:又名黄花松、义气松,多产于东北大小兴安岭,心材黄褐至深褐,边材黄白微褐,纹理直,硬度中等,难于干燥,易开裂变形,加工性能不好,耐腐朽,一般仅使用在小跨度屋架上。
鱼鳞云杉:又名鱼鳞杉、白松,多产于东北大小兴安岭,长白山,色泽淡赤,纹理直,硬度中等,易干燥,富有弹性,加工性能好,弯挠性能极好。
马尾松:又名本松、枞树、山松、宁国松,多产于山东、长江流域以南各省,心材深黄褐微红,边材浅黄褐色,纹理不太均匀,硬度中等,多松脂,干燥时有翘裂倾向,不耐磨,易受白蚁危害,一般仅使用在小跨度屋架上。
杉木:又名沙木、沙树,多产于长江流域以南各省,心材浅红褐至暗红褐,边材浅黄褐色,纹理直,材质较软,干燥性能好,韧性强,易加工,较耐久。
2.1.1.8四川红杉:产于四川、陕西等地,心材红或鲜红褐色,边材黄褐色,纹理直,材质软,易干燥,易加工,较耐久。
槐木:又名豆槐、白槐、细叶槐,产于华北、华东等地,心材淡灰褐,边材黄白,纹理直,硬度中等,易加工,切削面光滑,耐腐朽,干燥宜缓慢。
刺槐:又名洋槐,全国各地都有出产,心材暗黄褐带绿,边材淡黄,纹理直,硬度中等,易加工,切削面光滑,耐腐朽,干燥宜缓慢。
2.1.2胶粘剂:一般采用耐水性胶粘剂或半耐水性胶粘剂,常用胶粘剂有以下几种(表2、1)。
2.1.3钢拉杆:通常使用圆钢,要求有材质合格证,有复试报告。
2.1.4螺栓、扒钉、骑马钉等配件。
2.1.5木材防腐防虫剂2.1.6木材防火材料:主要有防火浸渍剂与防火涂料。
2.2主要工机具锯机、刨床、车床铣床及开榫机、钻孔榫槽机、木工刃具修磨设备。
2.3作业条件2.3.1参加操作人员已经过培训、考核。
2.3.2设备均经过仔细检查,电气、机械均符合安全及施工要求。
2.4作业人员主要工作人员:木工、壮工。
3操作工艺3.1工艺流程3.2操作细则3.2.1木材干燥:通常干燥方法分为自然干燥法与人工干燥法。
自然干燥法:自然干燥法分为水平堆积法、X型垂直堆积法、三角形水平堆积法、交搭水平堆积法、交替水平堆积法,它得一般要求如下。
1)堆积场地必须清除杂草,然后利用砂子或炉渣填平,要求场地平整、干燥,并有一定坡度,以利排除积水。
2)材堆底部应有适当高度(不小于40cm)得堆基,堆基可用砖墩或垫木。
每层木料都用厚度相同得垫木隔开,以利通风。
上部应遮盖,以防日晒雨淋,迎风面亦需用席子挡风,以免木材端头开裂。
为防止木材开裂,可在木材端面刷涂料,一般选用聚醋酸乙烯乳液、45％浓度得脲醛树脂加等量得羟甲基纤维素钠(纤维素钠以1:20调成糊状)与氯化铵2％、45％浓度得脲醛树脂加氯化铵2％。
5)木材应按树种、规格与干湿情况,区别分类堆放。
3.2.1.2人工干燥法:人工干燥得方法较多,常见得有以下几种。
1)蒸汽干燥法2)烟熏干燥法3)热风干燥法4)烟道加热干燥法5)瓦斯干燥法6)红外线干燥法7)水煮处理方法8)过热蒸汽干燥法9)石蜡油干燥法10)高频电流干燥法11)真空干燥法12)微波干燥法3.2.2木材防腐防虫防火3.2.2.1木结构得使用环境分为三级:HJⅠ、HJⅡ及HJⅢ ,定义如下:HJⅠ:木材与复合木材在地面以上用于:室内结构、室外有遮盖得木结构、室外暴露在大气中或长期处于潮湿状态得木结构。
HJⅡ:木材与复合木材用于与地面(或土壤)、淡水接触或处于其她易遭腐朽得环境(例如埋于砌体或混凝土中得木构件)以及虫害地区。
HJⅢ:木材与复合木材用于与地面(或土壤)接触处:园艺场或虫害严重地区;亚热带或热带(注:不包括海事用途得木结构。
)木材防腐防虫:一般使用专门得防腐防虫药剂进行处理,处理方法有加压浸渍、热冷槽或常温常压浸渍、喷涂等方法,药剂种类、配制及使用范围如表3.2.1。
W-4B 铜铬砷合剂(B型)硫酸铜22重铬酸钠33五氧化二砷454-5耐水;具有持久而稳定得防腐防虫效力,适用于室内外条件,更适用于白蚁危害严重得地区油剂OS-1五氟酚林丹合剂五氯酚 5林丹 1柴油或蒽油94－耐水;防腐防虫效力可靠而持久,可用于处理与砌体接触得木构件。
若采用蒽油作溶剂,则仅可用于室外OS-2木材防腐油或蒽油煤焦油得蒸馏物－耐水;防腐防虫效力稳定而持久,但有恶臭,仅限于室外使用乳剂E-1 二氯苯醚菊酯二氯苯醚菊酯10溶剂及乳化剂900、1为低毒高效杀虫剂。
对昆虫有强烈触杀效力,但对真菌无效浆膏E-2 氟化钠浆膏氯化钠40砷酸钠或亚砷酸钠103号石油沥青22柴油28－药剂借扩散作用渗入木材,仅用于局部得防腐防虫处理,如柱脚、屋架支座节点、构件与砌体接触面等,效果十分显著注:1、此处所列为常用制剂,其她未收入其中得产品,如具有主管部门颁发得许可证,亦可使用。
3.2.2.3木材防火:根据设计防火要求得高低,可选用相应得防火处理办法。
通常为浸渍处理与表面涂料涂刷。
3.2.3屋架放大样首先熟悉图纸,了解结构情况、几何尺寸、各节点要求、起拱高度(若设计无明确要求时,可取跨度得1／200)、杆件断面、吊杆与螺栓尺寸等。
在平地或木板上,放出半榀屋架得大洋(指屋架完全对称时),各节点均按设计图纸绘出足尺实样,其放样步骤如下(表3.2.2):表3.2.2 屋架放大样得步骤与方法顺序名称方法步骤简图1 弹杆件轴线先弹出一水平线,长度为1/2跨度,由右端点作该线得垂直线,并截取长度为屋架高加起拱后得长度总与,并在垂直线上量出起拱高度,此点与水平线得左端点连线即可得下弦轴线,连接高、跨两头得端点得上弦轴线,在下弦上分出节间长度,并由各点作垂线得竖杆轴线,连接相邻两树干得上下点,得斜腹杆得轴线。
2 弹杆件边线按上弦断面高h1,由上弦轴线分中得上下弦边线,按下弦断面高h2减去端节点齿深h c后得净截面高,由下弦轴线分中得下弦上下边线,中竖杆按杆件截面h3分中,斜腹杆按杆件截面h4高分中得两边线注:因木屋架应用较少,多使用钢木屋架,此处节点选用为钢木屋架节点。
足尺大样得尺寸必须用同一钢尺量度,经校核后,对设计尺寸得允许偏差不应超过表3.2.3所列,方可套制样板。
结构跨度 (m)跨度偏差 (mm)结构高度偏差 (mm)节点间距偏差 (mm)≤15 ＞15±5 ±7±2 ±3±2 ±23.2.3.4 足尺大样完成后可开始套制样板,套制样板需注意以下几点:1) 样板要用木纹平直、不易变形与干燥(含水率低于18％)得木材制作;套样板时,先按照各杆件得高度(或宽度)分别将样板开好,两边刨光,然后放在大样上,将杆件得榫齿、榫槽、螺栓孔等位置及形状画在样板上,按形状正确锯割后再修光;3) 样板配好后,放在大样上试拼,再检查其就是否与大样一致。
最后在样板上弹出轴线; 4) 样板对足尺大样得允许偏差不应大于±1mm,经检验合格后方可使用;3画 端 节 点端节点:在下弦端头按齿槽深h c 及h c ’画出齿深线,由上弦上皮及下弦上皮得交点a 作垂直上弦轴线得短线与齿深线h c ’交于b,连bc(c 就是上弦轴线与下弦上皮线得交点),由c 作上弦轴线得垂直线交第二齿深线于d,连de(e 就是上弦下皮线与下弦上皮线得交点),即得端节点4画下弦中央节点中央节点:画垫木齿深及高度、长度线,并在左角上割角,使其垂直斜腹杆,并与其同宽5画其它各节点斜腹杆与上、下弦交点:先在上、下弦上画出中间节点得齿深线,然后作垂直斜腹杆轴线得承压面线,且使承压面在轴线两边各为1/2,即c 就是在齿深线上与斜杆上边交点,b 在斜杆轴上,为斜杆轴线与端头线得交点,a 为斜杆端头线与上弦下皮得交点,且ac 垂直斜腹杆,ab=bc=1/2承压面长6画出檐头大样按檩条摆放方法,檩条断面及上面檩条、草泥、瓦得厚度,弹出平行上弦得斜线,并按设计要求得出檐长度及形式,画出檐口得足尺大样所有样板必须用油漆或墨水标注名称,依次编号,并由专人保管,防止受潮或损坏,在使用过程中,应经常检查就是否变形,以便及时修整或重制。
3.2.4下料3.2.4.1选料原则:木结构得用料,必须符合国家对各类木材缺陷得允许程度与各类构件使用木材得等级范围等各项规定,严格遵守制作承重木结构所用得木材质量标准(表4.1.1、表4、1、2、表4、1、3);2)当上、下弦材料相同与截面相同时,应当把好木材用于下弦;3)对下弦木料,应将材质好得一头放在端节点上;对上弦木料,应将材质好得一头放在下端;4)对方木上弦,应将材质好得一面向下;对有微弯得原木上弦,应将弯背向下;用原木作下弦时,应将弯背向上;5)上弦与下弦杆件得接头位置要错开,下弦接头最好设在中部。
如用原木时,大头应放在端头;选料时应考虑以下几点:上弦与下弦比较,下弦重要;上弦上段与下段比较,下段重要,上面与下面比较,下面重要;下弦中间与两端比较,两端重要,上面与下面比较,下面重要(在中间);端节点上面与下面比较,上面重要;7)选用材料时,要考虑木材得规格,适当调配,避免发生大材小用、长材短用、优才劣用等情况;8)选用夹板料时,必须选用优等材制作。
画线、下料:采用样板画线时,对方木杆件应先弹出杆件轴线,对原木杆件,先砍平找正后弹十字线及中心线;将已经套好得样板上得轴线与杆件上得轴线对准,然后按样板画出长度、齿及齿槽等。
3.2.4.3锯榫、打眼:其施工要点如下。
1)节点处得承压面必须平整、严密;齿连接或构件接头处不得采用凸凹榫;2)榫肩应长出5mm,以备拼装时修整;上、下弦之间在支座节点处(非承压面)预留空隙,一般约为10mm,腹杆与上、下弦杆结合处(非承压面),一般也留10mm空隙;4)原木屋架得节点,要用锯锯出抱肩(上弦与斜杆得交点);钻螺栓孔得钻头要直,其直径应比螺栓直径大1mm。
每钻入50～60mm后,要提出钻头,加以清理,眼内不得留有木渣;在钻孔时,先将所要结合得杆件按正确位置叠合起来,并加以临时固定,然后用钻一气钻透,以提高结合得紧密型;对于拉力螺栓,其螺栓孔得直径可比螺栓略大1～3mm,以方便安装。
