电火花线切割实验报告

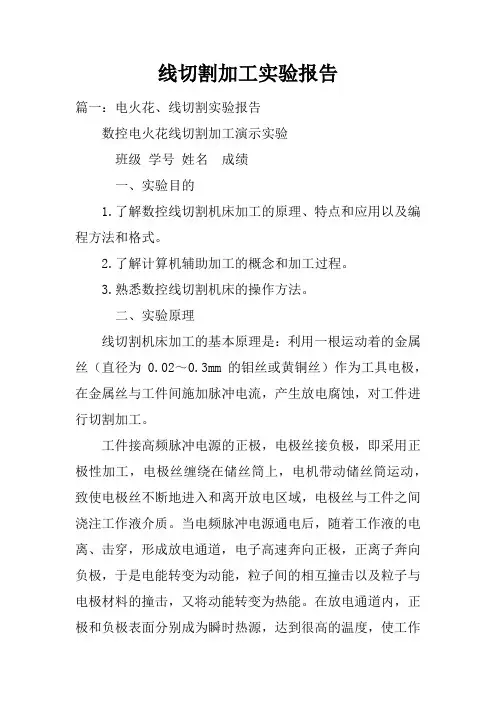

线切割加工实验报告doc
线切割加工实验报告篇一：电火花、线切割实验报告数控电火花线切割加工演示实验班级学号姓名成绩一、实验目的1.了解数控线切割机床加工的原理、特点和应用以及编程方法和格式。
2.了解计算机辅助加工的概念和加工过程。
3.熟悉数控线切割机床的操作方法。
二、实验原理线切割机床加工的基本原理是：利用一根运动着的金属丝（直径为0.02～0.3mm的钼丝或黄铜丝）作为工具电极，在金属丝与工件间施加脉冲电流，产生放电腐蚀，对工件进行切割加工。
工件接高频脉冲电源的正极，电极丝接负极，即采用正极性加工，电极丝缠绕在储丝筒上，电机带动储丝筒运动，致使电极丝不断地进入和离开放电区域，电极丝与工件之间浇注工作液介质。
当电频脉冲电源通电后，随着工作液的电离、击穿，形成放电通道，电子高速奔向正极，正离子奔向负极，于是电能转变为动能，粒子间的相互撞击以及粒子与电极材料的撞击，又将动能转变为热能。
在放电通道内，正极和负极表面分别成为瞬时热源，达到很高的温度，使工作液介质汽化、热裂分解、金属材料熔化、沸腾、汽化。
在热膨胀、局部微爆炸、电动力、液体动力等综合作用下，蚀除下来的金属微粒随着电极丝和移动和工作液的冲洗而被抛出放电区，于是在金属表面形成凹坑。
在脉冲间隔时间内工作液介质消电离，放电通道中的带电粒子复合为中性粒子，恢复了工作液的绝缘性。
由于加工过程是连续的，步进电机受控系统的控制，使工作台在水平面沿两个坐标方向伺服进给运动，于是工件就逐步被切割成各种形状。
三、实验仪器与设备1、计算机2、线切割机床四、实验内容简述1. 现场熟悉数控电火花快走丝线切割机的控制组件及功能2. 练习数控电火花快走丝线切割机的开关机操作3. 进行数控电火花快走丝线切割机电极丝的安装及调整操作(1) 电极丝的绕丝、紧丝操作具体步骤如下：①将购回的丝盘上的电极丝绕在储丝筒上；②使储丝筒移动到其行程的一端，把电极丝通过导丝轮引向储丝筒端部的螺钉处并压紧；③打开张丝电机启停开关，旋动张丝电压调节旋钮，调整电压表读数至电极丝张紧且张力合适；④旋转储丝筒，使电极丝以一定的张力逐渐均匀地盘绕在储丝筒上；⑤待储丝筒以至其行程的另一端时，关掉张丝电机启停开关，从丝盘处剪断电极丝并固定好丝头。
电火花线切割实训报告
电火花线切割实训报告
一、实训目的
通过本次电火花线切割实训，达到以下目的：
1.掌握电火花线切割的基本原理和工艺流程；
2.了解电火花线切割的设备和工具的使用方法；
3.掌握电火花线切割的操作技能，并能够进行简单的切割加工。
二、实训内容
1.电火花线切割基础知识讲解
讲解电火花线切割的原理、工艺流程、设备和工具的使用方法
等相关知识。
2.实操演示
教师进行实操演示，让学生了解电火花线切割的实际操作过程。
3.学生操作
学生进行实操操作，根据教师的指导，进行简单的切割加工。
4.实训总结
对本次实训进行总结，回顾所学知识和操作技能。
三、实训结果
经过本次实训，学生掌握了电火花线切割的基本原理和工艺流程，了解了电火花线切割的设备和工具的使用方法，并能够进行
简单的切割加工。
实训效果良好。
四、实训体会
本次实训让我对电火花线切割有了更深入的了解，同时也增强了我对操作技能的掌握。
在实训过程中，我深刻感受到了操作的重要性，只有熟练掌握了操作技能，才能够进行更复杂的切割加工。
同时，安全意识也是非常重要的，在操作过程中必须时刻注意安全。
五、结语
通过本次实训，我不仅学到了知识和操作技能，更重要的是增强了我对专业的热爱和对未来的信心。
我相信，只要不断学习和实践，我一定能成为一名优秀的电火花线切割工程师。
电火花线切割实习报告
电火花线切割实习报告电火花线切割是一种先进的金属加工技术，本次实习主要是学习和掌握这一技术并进行实际操作。
本文将从以下几个方面来介绍实习情况和收获。
一、实习内容在实习期间，我们首先学习了电火花线切割技术的原理和基本知识，包括工件的加工原理、电极的选用、加工时间和电流等参数的调整，以及加工后需要进行的后续处理等。
随后，我们开始进行实际操作，从简单的试切开始，逐渐深入到实际项目的加工。
二、实习体会1. 学习知识在实习中，我们深入了解了电火花线切割技术的原理和实际操作流程，更加深入地了解了这项先进技术的优点和局限。
通过实际操作和老师的指导，我们更好的理解了这项技术。
2. 加深认识通过实习，我们更加认识到了实际操作中的问题和难点，例如电极磨损、加工时间的控制和高精度要求等，这些都需要在实际操作中进行处理，使机器加工的效果更加精确。
3. 带来收获通过与老师的交流和经验的积累，我们成功地完成了一些较难的项目，例如光管模具的积累和数控加工的坑槽打磨等，这都为我们日后的工作提供了宝贵的经验和技能。
三、实习意义1. 开拓视野在实习中，我们学习和掌握了一项先进的金属加工技术，远远超出了传统的机械加工和人工钳工的范畴。
通过学习和掌握这种技术，我们开拓了自己的视野，将更好的与同行竞争和合作。
2. 提高技能在实习中，我们掌握了一些较为复杂的电火花线切割技术，例如光管模具的加工和数控加工，更加熟练的掌握这项技术可以更好的为日后的工作做准备。
3. 缩短学习和实践之间的差距在学校中，我们只能从书本上学习这些理论知识，而在实习中，我们不仅能够更深入地了解这些知识，还能将这些知识应用到实际操作中，从而缩短了学习和应用之间的差距。
综上所述，通过这次电火花线切割实习，我们不仅学习和掌握了这项新技术，还提高了自己的技能和实践能力。
这次实习为我们日后的工作和学习提供了宝贵的经验和实践基础。

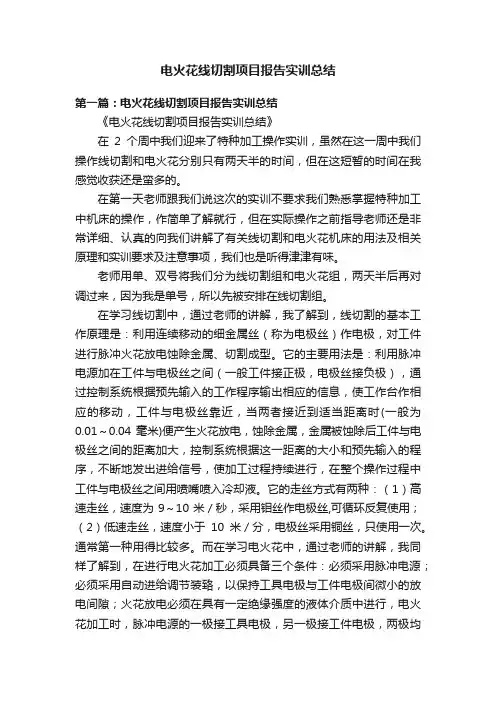

电火花线切割项目报告实训总结
电火花线切割项目报告实训总结第一篇：电火花线切割项目报告实训总结《电火花线切割项目报告实训总结》在2个周中我们迎来了特种加工操作实训，虽然在这一周中我们操作线切割和电火花分别只有两天半的时间，但在这短暂的时间在我感觉收获还是蛮多的。
在第一天老师跟我们说这次的实训不要求我们熟悉掌握特种加工中机床的操作，作简单了解就行，但在实际操作之前指导老师还是非常详细、认真的向我们讲解了有关线切割和电火花机床的用法及相关原理和实训要求及注意事项，我们也是听得津津有味。
老师用单、双号将我们分为线切割组和电火花组，两天半后再对调过来，因为我是单号，所以先被安排在线切割组。
在学习线切割中，通过老师的讲解，我了解到，线切割的基本工作原理是：利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。
它的主要用法是：利用脉冲电源加在工件与电极丝之间（一般工件接正极，电极丝接负极），通过控制系统根据预先输入的工作程序输出相应的信息，使工作台作相应的移动，工件与电极丝靠近，当两者接近到适当距离时(一般为0.01～0.04毫米)便产生火花放电，蚀除金属，金属被蚀除后工件与电极丝之间的距离加大，控制系统根据这一距离的大小和预先输入的程序，不断地发出进给信号，使加工过程持续进行，在整个操作过程中工件与电极丝之间用喷嘴喷入冷却液。
它的走丝方式有两种：（1）高速走丝，速度为9～10米／秒，采用钼丝作电极丝,可循环反复使用；（2）低速走丝，速度小于10米／分，电极丝采用铜丝，只使用一次。
通常第一种用得比较多。
而在学习电火花中，通过老师的讲解，我同样了解到，在进行电火花加工必须具备三个条件：必须采用脉冲电源；必须采用自动进给调节装臵，以保持工具电极与工件电极间微小的放电间隙；火花放电必须在具有一定绝缘强度的液体介质中进行，电火花加工时，脉冲电源的一极接工具电极，另一极接工件电极，两极均浸入具有一定绝缘度的液体介质（常用煤油或矿物油或去离子水）中。

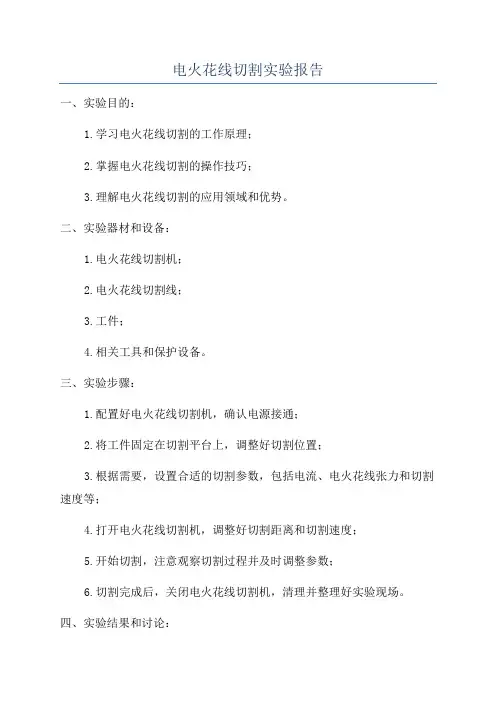

电火花线切割实验报告
电火花线切割实验报告一、实验目的：1.学习电火花线切割的工作原理；2.掌握电火花线切割的操作技巧；3.理解电火花线切割的应用领域和优势。
二、实验器材和设备：1.电火花线切割机；2.电火花线切割线；3.工件；4.相关工具和保护设备。
三、实验步骤：1.配置好电火花线切割机，确认电源接通；2.将工件固定在切割平台上，调整好切割位置；3.根据需要，设置合适的切割参数，包括电流、电火花线张力和切割速度等；4.打开电火花线切割机，调整好切割距离和切割速度；5.开始切割，注意观察切割过程并及时调整参数；6.切割完成后，关闭电火花线切割机，清理并整理好实验现场。
四、实验结果和讨论：1.通过实验观察，发现电火花线切割能够高效、精确地切割金属工件，且切割面平整光滑；2.实验中发现，电火花线切割的参数设置对切割效果有重要影响。
例如，电流过大会导致工件过热，电火花线张力过低则容易折断；3.在实验过程中，我们发现电火花线切割适用于各种形状和材质的金属工件，具有广泛的应用领域；4.实验中还了解到电火花线切割具有无接触、不受切割对象硬度限制等优点，适用于特殊材料和复杂形状的切割需求。
五、实验总结：通过这次实验，我们了解了电火花线切割的工作原理和操作技巧，也学到了一些切割参数的调整方法。
电火花线切割作为一种先进的金属加工技术，具有高效、精确、无接触的特点，适用于各种形状和材质的金属工件切割。
在实际应用中，我们需要根据具体情况合理调整切割参数，以获得最佳切割效果。
同时，我们也需要注意实验中的安全问题，将保护设备和规范操作作为重要环节。
通过这次实验，我们对电火花线切割的原理和应用有了更深入的理解，为将来的实际应用提供了一定的基础。

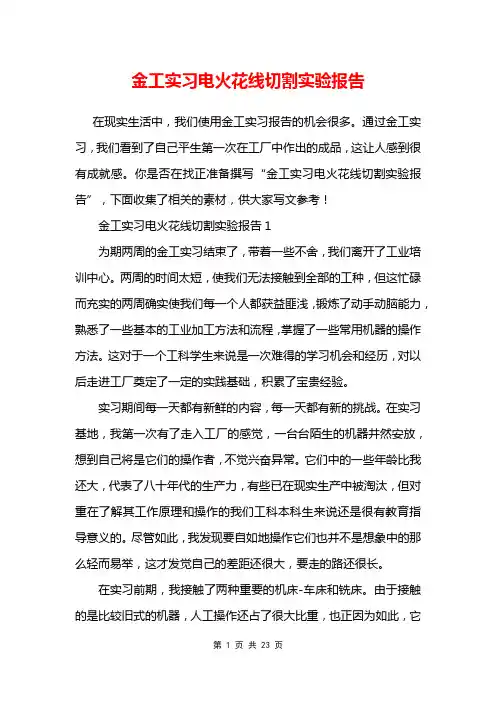

金工实习电火花线切割实验报告
金工实习电火花线切割实验报告在现实生活中，我们使用金工实习报告的机会很多。
通过金工实习，我们看到了自己平生第一次在工厂中作出的成品，这让人感到很有成就感。
你是否在找正准备撰写“金工实习电火花线切割实验报告”，下面收集了相关的素材，供大家写文参考！金工实习电火花线切割实验报告1为期两周的金工实习结束了，带着一些不舍，我们离开了工业培训中心。
两周的时间太短，使我们无法接触到全部的工种，但这忙碌而充实的两周确实使我们每一个人都获益匪浅，锻炼了动手动脑能力，熟悉了一些基本的工业加工方法和流程，掌握了一些常用机器的操作方法。
这对于一个工科学生来说是一次难得的学习机会和经历，对以后走进工厂奠定了一定的实践基础，积累了宝贵经验。
实习期间每一天都有新鲜的内容，每一天都有新的挑战。
在实习基地，我第一次有了走入工厂的感觉，一台台陌生的机器井然安放，想到自己将是它们的操作者，不觉兴奋异常。
它们中的一些年龄比我还大，代表了八十年代的生产力，有些已在现实生产中被淘汰，但对重在了解其工作原理和操作的我们工科本科生来说还是很有教育指导意义的。
尽管如此，我发现要自如地操作它们也并不是想象中的那么轻而易举，这才发觉自己的差距还很大，要走的路还很长。
在实习前期，我接触了两种重要的机床-车床和铣床。
由于接触的是比较旧式的机器，人工操作还占了很大比重，也正因为如此，它们上面的按钮，手柄和转盘都比较多，我们花了不少时间用于熟悉机器，然后就迫不及待地进行实物加工。
车工是在车床上利用工件的旋转运动和刀具的移动来改变毛坯形状和尺寸，将其加工成所需零件的一种加工方法。
对于我们来说，并没有要求加工精细的零部件，主要是为了让我们熟悉对机器的操作，我们的任务就是在一个圆柱体毛坯两端分别加工出一个槽和一个球体。
在经历了几个失败的作品后终于加工出了一个较符合要求的作为作业上交，粗略地看还能大致辨认出是个球体的形状，但是我的目的已经达到了，能对车床的作用和操作方法了然于心。
电火花成型与线切割加工实验报告
《电火花成形与线切割加工》实验报告1、线切割加工一、机床的结构及工作原理结构体：1654327 图1 线切割机床结构图1图2 线切割机床结构图2 1－绝缘底板2－工件3－钼丝4－导向轮5－脉冲电源6－支架7－贮丝筒8-送丝机构9-切削液控制机构工作原则：与传统的切削方法不同，电火花加工是一种利用刀具电极与工件两极之间的脉冲放电产生的电腐蚀现象来加工工件尺寸的加工方法。
电偶腐蚀现象最简单的例子之一是电气开关触点的电偶腐蚀，这是由触点打开和关闭时产生的火花引起的，逐渐损坏触点。
火花腐蚀的主要原因是：火花放电时，火花通道内瞬间产生高温热源，使局部金属熔化汽化并腐蚀。
但这种简单的电蚀还不能构成实用的电火花加工。
线切割机加工的基本原理是用移动的金属丝（直径0.02～0.3mm的钼丝或黄铜丝）作为工具电极，在金属丝和工件之间施加脉冲电流产生放电腐蚀。
切割工件。
工件接高频脉冲电源正极，电极丝接负极，即采用正极性处理。
工作流体介质浇注在工件之间。
当电频脉冲电源通电时，随着工作流体的电离和击穿，形成放电通道，电子高速跑向正极，正离子跑向负极，所以电能转化为动能，粒子相互碰撞。
反过来，材料的冲击将动能转化为热能。
在放电通道中，正极和负极表面分别成为瞬间热源，达到极高的温度，使工作流体介质汽化、热裂和分图3 电火花线切割机床铭牌8 9解，使金属熔化、沸腾、汽化材料。
在热膨胀、局部微爆、电动力学、流体动力学等综合作用下，被腐蚀的金属颗粒随着电极丝和工作液的运动和冲刷被甩出放电区，形成凹坑。
在金属表面。
在脉冲间隔期间，工作流体的介质被去离子，放电通道中的带电粒子重新结合成中性粒子，恢复了工作流体的绝缘性能。
由于加工过程是连续的，由控制系统控制步进电机，使工作台在水平面内沿两个坐标方向运动，使工件逐渐切削成各种形状。
二、机床界面及主要功能介绍（操作流程及功能）零：设置加工坐标的原点。
起点：使加工起点回到设定的坐标原点。
中心：自动移动到工件的中心。
电火花线切割实习报告
电火花线切割实习报告一、实习背景介绍电火花线切割（Electrical Discharge Machining, EDM）是一种利用电火花放电来加工金属材料的非传统加工方法。
本次实习是在某工业制造企业进行的，旨在通过实际操作了解电火花线切割技术的原理、特点和应用，并提升对相关设备的使用能力。
二、实习内容与过程1. 实习前准备在开始实习前，我首先对电火花线切割技术的基本原理进行了学习，包括电极和工件之间的放电过程、加工液的选择与使用等。
同时，我还研究了该企业的产品和设备，了解了电火花线切割在其生产过程中的具体应用。
2. 实习操作在实习过程中，我主要参与了电火花线切割设备的操作和维护工作，具体包括以下几个方面：a. 设备调试在实习开始时，我首先进行了设备调试的学习。
通过调整电极电流、脉冲间隔时间等参数，我掌握了如何合理地设置设备参数以获得良好的加工效果。
b. 材料准备在实际操作前，我需要根据产品要求选择合适的材料，并进行相应的加工和处理，以确保材料的质量和加工效果。
c. 加工操作在加工过程中，我按照设备的要求，将工件固定在加工台上，并根据产品的要求设计并制作了相应的电极。
通过控制加工参数，我实现了对工件的精确切割和加工。
3. 实习总结与收获在实习结束后，我对电火花线切割技术有了更深入的了解。
首先，我明白了电火花线切割技术的优势和适用范围，它可以实现对高硬度、高强度金属材料的精细加工，同时还能避免由于物理接触产生的机械变形和热损伤。
其次，通过实际操作，我进一步掌握了电火花线切割设备的使用技巧，提升了自己的操作能力和加工水平。
三、实习心得体会在本次实习中，我深刻体会到了实践对理论的重要性。
通过亲身参与电火花线切割设备的操作和维护，我不仅加深了对相关知识的理解，还在技术实践中发现了一些问题，并通过分析和解决这些问题，进一步提升了自己的技能水平和解决问题的能力。
此外，本次实习还让我认识到了团队合作的重要性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控电火花线切割加工演示实验
班级学号姓名成绩
一、实验目的
1.了解数控线切割机床加工的原理、特点和应用以及编程方法和格式。
2.了解计算机辅助加工的概念和加工过程。
3.熟悉数控线切割机床的操作方法。
二、实验原理
线切割机床加工的基本原理是：利用一根运动着的金属丝（直径为0.02～0.3mm的钼丝或黄铜丝）作为工具电极，在金属丝与工件间施加脉冲电流，产生放电腐蚀，对工件进行切割加工。
工件接高频脉冲电源的正极，电极丝接负极，即采用正极性加工，电极丝缠绕在储丝筒上，电机带动储丝筒运动，致使电极丝不断地进入和离开放电区域，电极丝与工件之间浇注工作液介质。
当电频脉冲电源通电后，随着工作液的电离、击穿，形成放电通道，电子高速奔向正极，正离子奔向负极，于是电能转变为动能，粒子间的相互撞击以及粒子与电极材料的撞击，又将动能转变为热能。
在放电通道内，正极和负极表面分别成为瞬时热源，达到很高的温度，使工作液介质汽化、热裂分解、金属材料熔化、沸腾、汽化。
在热膨胀、局部微爆炸、电动力、液体动力等综合作用下，蚀除下来的金属微粒随着电极丝和移动和工作液的冲洗而被抛出放电区，于是在金属表面形成凹坑。
在脉冲间隔时间内工作液介质消电离，放电通道中的带电粒子复合为中性粒子，恢复了工作液的绝缘性。
由于加工过程是连续的，步进电机受控系统的控制，使工作台在水平面沿两个坐标方向伺服进给运动，于是工件就逐步被切割成各种形状。
三、实验仪器与设备
1、计算机
2、线切割机床
四、实验内容简述
1. 现场熟悉数控电火花快走丝线切割机的控制组件及功能
2. 练习数控电火花快走丝线切割机的开关机操作
3. 进行数控电火花快走丝线切割机电极丝的安装及调整操作
(1) 电极丝的绕丝、紧丝操作
具体步骤如下：
①将购回的丝盘上的电极丝绕在储丝筒上；
②使储丝筒移动到其行程的一端，把电极丝通过导丝轮引向储丝筒端部的螺
钉处并压紧；
③打开张丝电机启停开关，旋动张丝电压调节旋钮，调整电压表读数至电极
丝张紧且张力合适；
④旋转储丝筒，使电极丝以一定的张力逐渐均匀地盘绕在储丝筒上；
⑤待储丝筒以至其行程的另一端时，关掉张丝电机启停开关，从丝盘处剪断
电极丝并固定好丝头。
(2) 电极丝垂直校正
在具有U、V轴的线切割机床上，电极丝运行一段时间、重新穿丝后或加工新工件之前，需要重新调整电极丝对坐标工作台表面的垂直度。
校正时使用一个各平面相互平行或垂直的长方体，称为校正器
具体步骤如下：
①擦净工作台面和校正器各表面，选择校正器上的两个垂直于底面的相邻侧
面作为基准面，选定位置将两侧面沿X、Y坐标轴方向平行放好；
②选择机床的微弱放电功能，使电极丝与校正器间被加上脉冲电压，运行电
极丝；
③移动X轴使电极丝接近校正器的一个侧面，至有轻微放电火花；
④目测电极丝和校正器侧面可接触长度上放电火花的均匀程度，如出现上端
或下端中只有一端有火花，说明该端离校正器侧面距离近，而另一端离校
正器侧面远，电极丝不平行于该侧面，需要校正；
⑤通过移动U轴，直到上下火花均匀一致，电极丝相对X坐标垂直；
⑥用同样方法调整电极丝相对Y坐标的垂直度。
4. 联系YH线切割自动编程控制系统的屏幕控制功能及绘图功能操作
5. 自己设计能用数控电火花快走丝线切割机加工的感兴趣的零件，用数控电火花快走丝线切割机YH线切割自动编程控制系统软件绘零件图,并能够根据相关知识概述例题操作步骤及内容进行操作加工。
(注：根据实验老师讲解及要求练习操作，
并现场打分)
(1)设计的能用数控电火花快走丝线切割机加工的感兴趣的零件图纸
(2)操作步骤及内容
①开机，检查系统各部分是否正常，包括高频点、工作液泵、储丝筒等
工作情况；
②装夹工件，根据工件厚度调整Z轴至适当位置并锁紧；
③进行储丝筒绕丝、穿丝和电极丝位置校正等操作；
④移动X、Y轴坐标确立电极丝切割起始坐标位置；
⑤开启工作液泵，调节喷嘴流量；
⑥绘图输入或调用加工程序；
⑦确认程序无误后，进行自动加工；
⑧加工结束后，取下工件，将工作台移至各轴中间位置；
⑨清理现场
⑩关机
五、思考与作业题
1. 如果所加工零件含圆柱或圆锥通孔，在用本实验所提供的零件毛坯加工前应作如何处理才能进行穿丝从而能进行加工？
预先要打一个穿丝孔
2. 数控电火花快走丝线切割机中的模拟加工有什么用途？
模拟加工可检验代码及插补的正确性。
在电机失电态下（OFF状态），系统以每秒2500步的速度快速插补，在屏幕上显示其轨迹及坐标。
若在电机锁定态（ON 状态），机床空走插补，可检查机床控制联动的精度及正确性。
