电动机配配线口诀
30个电工必背实用口诀
30个电工必背实用口诀1、简便估算导线载流量。
口诀：十下五，百上二，二五三五四三界，七零九五两倍半，穿管温度八九折，裸线加一半，铜材升级算。
说明：铝导线的载流量，按上图中截面积乘对应的倍数计算，比如：10mm2以下的按５A/mm2计算，以此类推。
“穿管温度八九折”：对于穿管敷设(包括槽板等)，即导线加有保护套层，不明露的，计算后的载流量要打八折；若环境温度超过25℃，计算后要打九折；若即穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。
“裸线加一半”：对于裸铝线的载流量，计算后再加一半。
这是指相同截面积裸铝线与铝芯绝缘线比较，载流量可加大一半。
“铜材升级算”：将铜导线的截面积按截面积排列顺序提升一级，再按相应的铝线条件计算。
比如：截面积为35mm2裸铜线，环境温度为25℃，载流量的计算为：升级为50mm2裸铝线即得50×3×1.5=225A。
2、已知变压器容量，求其电压等级侧额定电流。
口诀：容量除以电压值，其商乘六除以十。
比如：视在电流I=视在功率S/1.732*10KV=1000KVA/1.732*10KV=57.736A估算I=1000KVA/10KV*6/10=60A说明：适用于任何电压等级。
3、粗略校验低压单相电能表准确度的办法。
口诀：百瓦灯泡接一只，合上开关再计时；计时同时数转数，记录六分转数值；电表表盘有一数，千瓦小时盘转数；该值缩小一百倍，大致等于记录数。
4、已知三相电动机容量，求其额定电流。
口诀：容量除以千伏数，商乘系数点七六。
比如：已知三相二百二电机，千瓦三点五安培。
1kW÷0.22kV*0.76≈1A比如：已知高压三千伏电机，四个千瓦一安培。
4kW÷3kV*0.76≈1A说明：口诀适用于任何电压等级的三相电动机额定电流计算。
口诀使用时，容量单位为kW，电压单位为kV，电流单位为A。
5、测知电力变压器二次侧电流，求算其所载负荷容量。

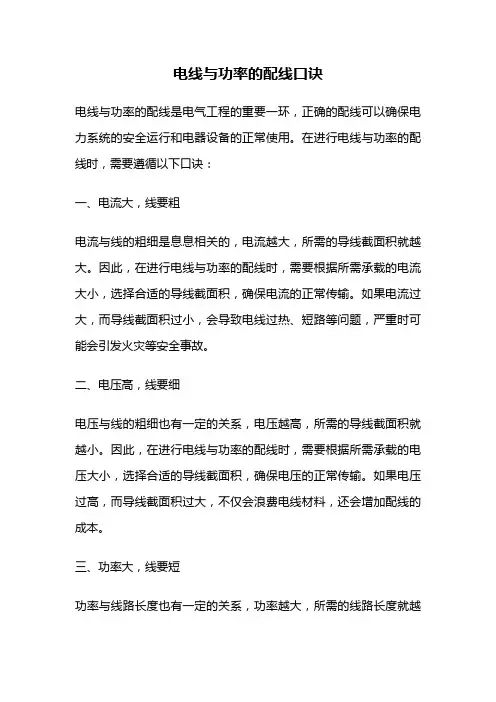

电线与功率的配线口诀
电线与功率的配线口诀电线与功率的配线是电气工程的重要一环，正确的配线可以确保电力系统的安全运行和电器设备的正常使用。
在进行电线与功率的配线时，需要遵循以下口诀：一、电流大，线要粗电流与线的粗细是息息相关的，电流越大，所需的导线截面积就越大。
因此，在进行电线与功率的配线时，需要根据所需承载的电流大小，选择合适的导线截面积，确保电流的正常传输。
如果电流过大，而导线截面积过小，会导致电线过热、短路等问题，严重时可能会引发火灾等安全事故。
二、电压高，线要细电压与线的粗细也有一定的关系，电压越高，所需的导线截面积就越小。
因此，在进行电线与功率的配线时，需要根据所需承载的电压大小，选择合适的导线截面积，确保电压的正常传输。
如果电压过高，而导线截面积过大，不仅会浪费电线材料，还会增加配线的成本。
三、功率大，线要短功率与线路长度也有一定的关系，功率越大，所需的线路长度就越短。
因此，在进行电线与功率的配线时，需要尽可能地缩短线路长度，减少电线的损耗和噪声，确保功率的正常传输。
如果线路过长，会导致电线的电阻和电感增加，影响电力系统的稳定性和质量。
四、频率高，线要好频率与导线电阻、电感和电容都有一定的关系，频率越高，所需的导线质量就越高。
因此，在进行电线与功率的配线时，需要选择合适的导线材料和结构，确保电线的电阻、电感和电容符合要求，避免频率干扰和信号失真。
如果导线质量不好，会影响电力系统的稳定性和性能。
五、环境恶劣，线要抗环境与导线材料和结构也有一定的关系，如果环境恶劣，需要选择耐高温、耐腐蚀、耐磨损等特殊材料和结构，确保电线的耐用性和安全性。
例如，在高温、潮湿、腐蚀、振动等环境下，需要选择特殊型号的电线和连接器，确保电力系统的可靠性和稳定性。
在进行电线与功率的配线时，以上口诀是需要遵循的基本原则，但实际的配线过程还需要考虑其他因素，例如电器设备的功率、电源的稳定性、负载的变化等，综合考虑，选择合适的导线材料和结构，确保电力系统的安全运行和电器设备的正常使用。
电工配线口诀
电工配线口诀摘要第一章按功率计算电流的口诀之一1.用途：目录1电工口诀目录1电工口诀收起电工口诀这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。
一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。
2.口诀：低压380/220 伏系统每KW 的电流,安。
千瓦，电流，如何计算？电力加倍，电热加半。
单相千瓦，4 . 5 安。
单相380 ，电流两安半。
3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。
对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。
①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。
这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。
【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。
电热是指用电阻加热的电阻炉等。
三相380 伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。
【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。
【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。
这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可以这样计算。
此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。
即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。
【例1 】1 2 千瓦的三相( 平衡时) 照明干线按“电热加半”算得电流为1 8 安。
【例2】30 千伏安的整流器按“电热加半”算得电流为45 安。
电工选线口诀
电工选线,是有口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半我国的家用电压一般是220V1.5平方毫米的线电流＝10A（安）；承载功率＝电流10A＊220V＝2200瓦2.5平方毫米的线电流＝16A（安）最小值；承载功率＝电流16A＊220V＝3520瓦4 平方毫米的线电流＝25A（安）；承载功率＝电流25A＊220V＝5500瓦6 平方毫米的线电流＝32A（安）；承载功率＝电流32A＊220V＝70641．口诀铝芯绝缘线载流量与截面的倍数关系10下五 100上二，25、35，四、三界，70、95，两倍半，穿管、温度，八、九折。
裸线加一半，铜线升级算。
2．说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……（1）第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下：1 ~ 10 16 、25 35 、50 70 、95 120以上｝｝｝｝｝五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。
“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。
截面为25与35是四倍和三倍的分界处。
这就是口诀“25、35，四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一倍数。
例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安。
电工口诀 电动机配线的口诀
电工口诀电动机配线的口诀1.用途根据电动机容量(千瓦)直接决定所配支路导线截面的大小,不必将电动机容量先算出电流,再来选导线截面。
2.口诀铝芯绝缘线各种截面,所配电动机容量(千瓦)的加数关系。
3.说明此口诀是对三相380 伏电动机配线的。
导线为铝芯绝缘线(或塑料线)穿管敷设。
4.由于电动机容量等级较多,因此,口诀反过来表示，即指出不同的导线截面所配电动机容量的范围。
这个范围是以比“截面数加大多少”来表示。
2.5 加三，4 加四6 后加六，25 五120 导线，配百数为此，先要了解一般电动机容量(千瓦)的排列:0.8 1.1 1.5 2.2 3 4 5.5 7.5 1O 13 17 22 30 40 55 75 100“2.5 加三”,表示2.5 平方毫米的铝芯绝缘线穿管敷设,能配“2.5 加三”千瓦的电动机，即最大可配备5.5 千瓦的电动机。
“4 加四”,是4 平方毫米的铝芯绝缘线,穿管敷设,能配“4 加四”千瓦的电动机。
即最大可配8 千瓦( 产品只有相近的7.5 千瓦)的电动机。
“6 后加六”是说从6 平方毫米开始,及以后都能配“加大六”千瓦的电动机。
即6 平方毫米可配12 千瓦,10 平方毫米可配16 千瓦,16 平方毫米可配22 千瓦。
“25 五”,是说从25 平方毫米开始,加数由六改变为五了。
即25 平方毫米可配30 千瓦,35 平方毫米可配40 千瓦,50 平方毫米可配55 千瓦,70 平方毫米可配75 千瓦。
“1 2 0 导线配百数”( 读“百二导线配百数”) 是说电动机大到100 千瓦。
导线截面便不是以“加大”的关系来配电动机,而是120 平方毫米的导线反而只能配100 千瓦的电动机了。
【例1】 7 千瓦电动机配截面为4 平方毫米的导线(按“4 加四”)。
【例2】 17 千瓦电动机配截面为16 平方毫米的导线(按“6后加六”) 。
【例3】 28 千瓦的电动机配截面为25 平方毫米的导线按（“2 5 五”）以上配线稍有余裕,( 目前有提高导线载流的趋势。
电工口诀-根据电机大小选择电缆线径
最佳答案常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。
一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。
2.口诀：低压380/220 伏系统每KW 的电流,安。
千瓦，电流，如何计算？电力加倍，电热加半。
单相千瓦，4 . 5 安。
单相380 ，电流两安半。
3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。
对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。
①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。
这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。
【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。
电热是指用电阻加热的电阻炉等。
三相380 伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。
【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。
【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。
这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可以这样计算。
此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。
即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。
【例1 】1 2 千瓦的三相( 平衡时) 照明干线按“电热加半”算得电流为1 8 安。
【例2】30 千伏安的整流器按“电热加半”算得电流为45 安。
家装电工布线口诀电工配线必背口诀68条超实用电工口诀
家装电工布线口诀电工配线必背口诀68条超实用电工口诀68条电工口诀简述了常用的电工技术理论、数据、施工操作规程、仪器仪表的使用方法等。
本口诀出自于电力行业同行们编制的一些资料，和多名在电力行业有着深厚造诣的前辈们，谢谢你们给我们带来诸多方便，再此表示忠心的感谢。
再有这68条口诀只是抛砖引玉，更多的是希望广大同行们能够发表一些在实践中的心得与见解，搜集实际工作中使用的类似口诀，以便使其更加丰富和实用。
1、简便估算导线载流量十下五，百上二，二五三五四三界，七零九五两倍半，温度八九折，铜材升级算.解释：10mm²以下的铝导线载流量按5A/平方毫米计算；100mm²以上的铝导线载流量按2A/平方毫米计算；25mm²的铝导线载流量按4A/平方毫米计算；35mm²的铝导线载流量按3A/平方毫米计算；70mm²、95mm²的铝导线载流量按2.5A/平方毫米计算；＂铜材升级算＂：例如计算120mm²的铜导线载流量，可以选用150mm²的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8或0.9（依地理位置）．2、已知变压器容量，求其电压等级侧额定电流说明：适用于任何电压等级。
口诀：容量除以电压值，其商乘六除以十。
例子：视在电流I=视在功率S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A估算I=1000KVA/10KV﹡6/10=60A3、粗略校验低压单相电能表准确度的办法百瓦灯泡接一只，合上开关再计时。
计时同时数转数，记录六分转数值。
电表表盘有一数，千瓦小时盘转数。
该值缩小一百倍，大致等于记录数。
4、已知三相电动机容量，求其额定电流口诀：容量除以千伏数，商乘系数点七六。
已知三相二百二电机，千瓦三点五安培。
1KW÷0.22KV*0.76≈1A已知高压三千伏电机，四个千瓦一安培。
4KW÷3KV*0.76≈1A注：口诀适用于任何电压等级的三相电动机额定电流计算。
电工口诀(电流大小,线径选择)
电工口诀(电流大小，线径选择)第一章按功率计算电流的口诀电力加倍，电热加半。
单相千瓦，4 . 5 安。
单相380 ，电流两安半。
第二章导体载流量的计算口诀10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
第三章配电计算口诀2.5 加三，4 加四6 后加六，25 五120 导线，配百数第五章三相鼠笼式异步电动机配控保护设备的口诀开关起动，千瓦乘6熔体保护，千瓦乘4第一章按功率计算电流的口诀1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。
一般有公式可供计算,由于工厂常用的都是380220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。
2.口诀：低压380220 伏系统每KW 的电流,安。
千瓦，电流，如何计算？电力加倍，电热加半。
单相千瓦，4 . 5 安。
单相380 ，电流两安半。
3.说明口诀是以380220V 三相四线系统中的三相设备为准,计算每千瓦的安数。
对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。
①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。
这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。
【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。
电热是指用电阻加热的电阻炉等。
三相380 伏的电热设备,每千瓦的电流为1.5安。
即将“千瓦数加一半”(乘1.5)，就是电流,安。
【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。
【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。
这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。
方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。
除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。
实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。
如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。
可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。
你可以通过公式的方法算算，结果是比较接近的。
下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。
我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。
我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。
其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了
电机如何配线？选用断路器，热继电器？
如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。
1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，
2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，
3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。
断路器继电器电机配线电机如何配线？
（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。
（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：
（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
热继电器？热继电器的整定值是电机额定电流是1.1倍。
交流接触器：交流接触器选择是电机流的2.5倍。
这样可以保证长期频繁工作。
（22KW电机，三相，电压380V，功率因数0.8.计算的额定电流是41.8A,直接启动冲击电流4~7计算。
按照最大冲击电流可算得是292A，空气开关、接触器选用63A的就够了。
那开起来的时候会不会跳闸呢? 他这个起动电流大是瞬间的吧回答
启动时间很短，对开关的冲击可以不考虑，跳不跳闸看启动时电网的压降，85%以上的电压，开关都能自保持，一般情况下的变压器容量，这么小的设备启动都会是安全的。
假设变压器的电抗值是6%，那么只有在启动时经过变压器的总电流达到额定电流的2.5倍后，系统才可能跳闸。
）
电机输出转矩的公式是T=9550*P/N，从公式上就可以看出来，功率一定的情况下，转矩和转速是成反比的。
电对人的伤害主要是电流流经人体后产生的。
只要有大于0.5mA的电流流过人体，人就会有感觉，电流如果大于10mA，人就可能出现危险。
如果只有电压，没有电流，是不会对人体产生危害的。
比如人体的正常电阻一般约为1000欧姆左右，如果在人体上加了一个1000V的电压，同时再人体旁边并联一个0.0001欧姆的电阻，那么在人体上流过的电流将只有0.0001A，也就是0.1mA，这个电流人可能都感觉不到平常使用的三孔插座中，有一个保护接地线（就是人们说的PE线），这跟接地线串联了一个较小的电阻（一般为4欧姆），当人体误触220V电压时，它的存在保证了流经人体的电流不超过10mA，从而保护了人体。
