B系列三角带型号列表
标准三角带尺寸表之欧阳法创编
时间：2021.03.09 创作：欧阳法标准三角带 A,B,C,D,Z* 防油,抗静电* 工作温度: -18℃至 +70℃* 顶宽: 13mm * 最小轮径: 75mm* 高度: 8mm * Li(内长)= La(外长)-50mm* 角度: 40°* Li(内长)= Lp(节园长)-36mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm A15 381 A42 1067 A72 1829 A96 2438 A18 457 A43 1092 A74 1880 A98 2489 A20 508 A43 1/2 1105 A75 1905 A99 2515 A22 559 A44 1118 A76 1930 A101 2565 A23 584 A45 1143 A77 1956 A102 2591 A23 1/2 597 A45 1/2 1156 A78 1727 A103 2616 A24 610 A46 1168 A79 1753 A104 2642 A25 635 A46 1/2 1181 A80 1778 A105 2667 A26 660 A47 1194 A81 1803 A107 2718 A27 686 A48 1219 A83 1854 A108 2743 A28 711 A49 1245 A85 1905 A110 2794 A29 737 A50 1270 A86 1930 A112 2845 A29 1/2 749 A51 1295 A87 1956 A113 2870 A30 762 A52 1321 A88 1981 A114 2896 A31 787 A53 1346 A89 2007 A115 2921 A32 813 A55 1397 A91 2057 A118 2997 A32 1/2 826 A56 1422 A92 2083 A120 3048 A33 838 A57 1448 A83 2108 A124 3150 A34 864 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 876 A59 1499 A84 2134 A126 3200 A35 889 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 902 A61 1549 A85 2159 A130 3302 A36 914 A62 1575 A86 2184 A132 3353 A37 940 A63 1600 A87 2210 A140 3556 A38 965 A65 1651 A89 2261 A148 3759 A38 1/2 978 A66 1676 A90 2286 A154 3912 A39 991 A67 1702 A91 2311 A162 4115 A40 1016 A68 1727 A92 2337 A167 4242 A41 1041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803 A95 2413 A197 5004* 顶宽: 17mm * 最小轮径: 125mm* 高度: 11mm * Li(内长)= La(外长)-69mm* 角度: 40°* Li(内长)= Lp(节园长)-43mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm B23 584 B52 1321 B89 2261 B132 3353 B24 610 B53 1346 B90 2286 B136 3454 B25 635 B53 1/2 1359 B91 2311 B140 3556 B26 660 B55 1397 B92 2337 B142 3607 B26 1/2 673 B56 1422 B93 2362 B146 3708 B27 686 B57 1448 B94 2388 B150 3810 B28 711 B58 1473 B94 1/2 2400 B151 3835 B29 737 B59 1499 B95 2413 B152 3861 B31 787 B60 1524 B96 2438 B155 3937 B32 813 B62 1575 B96 1/2 2451 B158 4013 B33 838 B63 1600 B98 2489 B160 4064 B341/2 876 B64 1626 B99 2515 B162 4115 B35 889 B65 1651 B101 2565 B164 4166 B37 940 B66 1676 B103 2616 B167 4242 B37 1/2 953 B67 1702 B104 2642 B168 4267 B38 965 B68 1727 B106 2692 B173 4394 B39 991 B69 1/2 1765 B108 2743 B179 4547 B40 1016 B70 1778 B109 2769 B180 4572 B41 1041 B71 1803 B110 2794 B187 4750 B41 1/2 1054 B73 1854 B111 2819 B191 4851 B42 1067 B74 1880 B114 2896 B208 5283 B43 1092 B78 1981 B116 2946 B226 5740 B44 1118 B79 2007 B117 2972 B236 5994 B45 1143 B81 2057 B118 2997 B238 6045 B45 1/2 1156 B82 2083 B119 3023 B40 6096 B46 1168 B83 2108 B120 3048 B248 6299 B48 1219 B85 2159 B125 3175 B280 7112 B49 1245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235 B128 3251 B345 8763* 顶宽: 22mm * 最小轮径: 120mm* 高度: 14mm * Li(内长)= La(外长)-88mm* 角度: 40°* Li(内长)= Lp(节园长)-56mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C101 2565 C148 3759 C280 7112 C69 1753 C102 2591 C149 3785 C295 7493 C70 1778 C104 2642 C150 3810 C320 8128 C71 1803 C105 2667 C152 3861 C328 8331 C72 1829 C106 2692 C153 3886 C418 10617 C74 1880 C108 2743 C158 4013 C658 16713* 顶宽: 32mm * 最小轮径: 355mm* 高度: 19mm * Li(内长)= La(外长)-119mm* 角度: 40°* Li(内长)= Lp(节园长)-79mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm D112 2845 D145 3683 D220 5588 D298 7569 D120 3048 D152 3861 D230 5842 D300 7620 D122 3099 D158 4013 D248 6299 D303 7696 D126 3200 D173 4394 D250 6350 D314 7976 D134 3404 D174 4420 D264 6706 D342 8687 D136 3454 D180 4572 D265 6731 D355 9017 D138 3505 D183 4648 D270 6858 D358 9093 D141 3581 D200 5080 D280 7112 D360 9144* 顶宽: 10mm * 最小轮径: 50mm* 高度: 6mm * Li(内长)= La(外长)-38mm* 角度: 40°* Li(内长)= Lp(节园长)-22mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm Z11 279 Z28 1/2 724 Z43 1092 Z63 1600 Z12 305 Z29 737 Z43 1/2 1105 Z64 1626 Z13.5 343 Z30 762 Z44 1118 Z65 1651 Z14 356 Z31 787 Z45 1143 Z66 1676 Z15 381 Z32 813 Z46 1168 Z68 1727 Z17 432 Z33 838 Z48 1219 Z69 1753 Z18 457 Z33.5 851 Z49 1245 Z70 1778 Z19 483 Z34 864 Z50 1270 Z71 1803 Z19 3/4 502 Z35 889 Z51 1295 Z72 1829 Z20 508 Z35 1/2 902 Z52 1321 Z73 1854Z21 533 Z36 914 Z54 1372 Z75 1905Z21 1/4 540 Z38 965 Z55 1397 Z78 1981Z22 559 Z38 1/2 978 Z56 1422 Z79 2007Z23 584 Z39 991 Z57 1448 Z80 2032Z24 610 Z40 1016 Z58 1473 Z88 2235Z25 635 Z40 1/2 1029 Z59 1499 Z93 2362Z26 660 Z41 12 1054 Z60 1524Z28 711 Z42 1067 Z62 1575皮带型号顶宽高度角度标测长度外周长Z10640ºLi (内周长)Li+38mmA13840ºLi Li+50mm171140ºLi Li+69mm C221440ºLi Li+88mm322040ºLi Li+119mm 详细尺寸10840ºLp (节圆长)Lp+13mm131040ºLp Lp+18mm171340ºLp Lp+20mm221840ºLp Lp+30mm 详细尺寸9.7840ºLa (外周长)161440ºLa252340ºLa详细尺寸时间：2021.03.09 创作：欧阳法。
三角带的型号及规格
三角带的型号及规格三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V 带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A 型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E （38*25.5）。
皮带传动主要有：平皮带、三角带、同步齿型带三种，三种皮带都有国家标准，但是皮带轮因传动比、功率的变化较大，没有完全对应的国家标准或国家标准无法涵盖所有内容，但国家标准确定了选用范围、使用条件、设计方法等内容。
例如：国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，但大皮带轮未作规定。
皮带轮的槽角分34度、36度、38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度，>90mm时为38度；A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度；B型皮带轮在带轮直径范围在125mm～160mm时为34度；160mm～200mm时为36度，>200mm时为38度；C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在355mm～450mm时为36度，>450mm时为38度；E型500mm～630mm时为36度，>630mm时为38度。
b型三角带参数
b型三角带参数
【实用版】
目录
1.B 型三角带的定义和特点
2.B 型三角带的参数及其含义
3.B 型三角带的应用领域
4.B 型三角带的选择和安装注意事项
正文
B 型三角带是我国国家标准规定的一种三角带，具有结构紧凑、传动比稳定、噪音低、耐磨损等优点，被广泛应用于各种机械传动系统中。
一、B 型三角带的定义和特点
B 型三角带是指其截面形状为三角形的传动带，其两侧面为直线，中间为弧线。
这种结构使得三角带在传动过程中能够承受较大的载荷，且具有较好的传动比稳定性。
同时，B 型三角带还具有噪音低、耐磨损、寿命长等特点。
二、B 型三角带的参数及其含义
B 型三角带的主要参数包括带宽、带高、齿数等。
其中，带宽是指三角带的宽度，带高是指三角带的高度，齿数是指三角带上齿的数量。
这些参数决定了三角带的大小和传动能力，因此在选择三角带时需要根据实际传动需求进行选择。
三、B 型三角带的应用领域
B 型三角带广泛应用于各种机械传动系统中，如机床、纺织机械、印刷机械、农业机械等。
其优越的性能使得它在这些领域中得到了广泛的应用。
四、B 型三角带的选择和安装注意事项
选择 B 型三角带时，需要根据实际传动需求选择合适的带宽、带高和齿数。
安装时，需要保证三角带的张紧度适中，以免影响传动效果和三角带的使用寿命。
同时，还需要定期检查三角带的磨损情况，及时更换磨损严重的三角带。
总的来说，B 型三角带是一种性能优越的传动带，广泛应用于各种机械传动系统中。

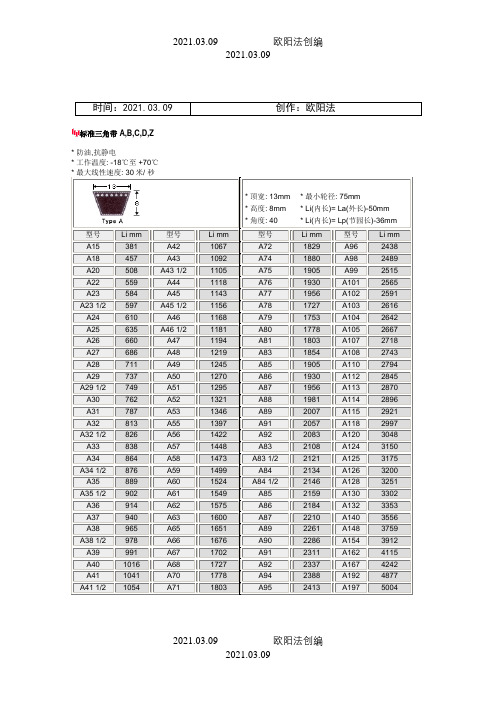

三角带标准尺寸表.pdf
标准三角带A,B,C,D,Z* 防油,抗静电* 工作温度: -18℃至+70℃* 最大线性速度: 30米/秒型号Li mm A15 381 A18 457 A20 508 A22 559 A23 584 A23 1/2 597 A24 610 A25 635 A26 660 A27 686 A28 711 A29 737 A29 1/2 749 A30 762 A31 787 A32 813 A32 1/2 826 A33 838 A34 864 A34 1/2 876 A35 889 A35 1/2 902 A36 914 A37 940 A38 965 A38 1/2 978 A39 991型号Li mmA42 1067A43 1092A43 1/2 1105A44 1118A45 1143A45 1/2 1156A46 1168A46 1/2 1181A47 1194A48 1219A49 1245A50 1270A51 1295A52 1321A53 1346A55 1397A56 1422A57 1448A58 1473A59 1499A60 1524A61 1549A62 1575A63 1600A65 1651A66 1676A67 1702* 顶宽: 13mm * 最小轮径: 75mm* 高度: 8mm * Li(内长)= La(外长)-50mm* 角度: 40°* Li(内长)= Lp(节园长)-36mm型号Li mm 型号Li mmA72 1829 A96 2438A74 1880 A98 2489A75 1905 A99 2515A76 1930 A101 2565A77 1956 A102 2591A78 1727 A103 2616A79 1753 A104 2642A80 1778 A105 2667A81 1803 A107 2718A83 1854 A108 2743A85 1905 A110 2794A86 1930 A112 2845A87 1956 A113 2870A88 1981 A114 2896A89 2007 A115 2921A91 2057 A118 2997A92 2083 A120 3048A83 2108 A124 3150A83 1/2 2121 A125 3175A84 2134 A126 3200A84 1/2 2146 A128 3251A85 2159 A130 3302A86 2184 A132 3353A87 2210 A140 3556A89 2261 A148 3759A90 2286 A154 3912A91 2311 A162 4115A40 1016 A68 1727 A92 2337 A167 4242 A41 1041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803 A95 2413 A197 5004型号Li mm B23 584 B24 610 B25 635 B26 660 B26 1/2 673 B27 686 B28 711 B29 737 B31 787 B32 813 B33 838 B341/2 876 B35 889 B37 940 B37 1/2 953 B38 965 B39 991 B40 1016 B41 1041 B41 1/2 1054 B42 1067 B43 1092 B44 1118 B45 1143 B45 1/2 1156 B46 1168 B48 1219型号Li mmB52 1321B53 1346B53 1/2 1359B55 1397B56 1422B57 1448B58 1473B59 1499B60 1524B62 1575B63 1600B64 1626B65 1651B66 1676B67 1702B68 1727B69 1/2 1765B70 1778B71 1803B73 1854B74 1880B78 1981B79 2007B81 2057B82 2083B83 2108B85 2159* 顶宽: 17mm *最小轮径: 125mm* 高度: 11mm * Li(内长)= La(外长)-69mm* 角度: 40°* Li(内长)= Lp(节园长)-43mm型号Li mm 型号Li mmB89 2261 B132 3353B90 2286 B136 3454B91 2311 B140 3556B92 2337 B142 3607B93 2362 B146 3708B94 2388 B150 3810B94 1/2 2400 B151 3835B95 2413 B152 3861B96 2438 B155 3937B96 1/2 2451 B158 4013B98 2489 B160 4064B99 2515 B162 4115B101 2565 B164 4166B103 2616 B167 4242B104 2642 B168 4267B106 2692 B173 4394B108 2743 B179 4547B109 2769 B180 4572B110 2794 B187 4750B111 2819 B191 4851B114 2896 B208 5283B116 2946 B226 5740B117 2972 B236 5994B118 2997 B238 6045B119 3023 B40 6096B120 3048 B248 6299B125 3175 B280 7112B49 1245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235 B128 3251 B345 8763型号Li mm C38 965 C43 1092 C47 1194 C48 1219 C49 1245 C50 1270 C51 1295 C53 1346 C54 1372 C57 1448 C59 1499 C60 1524 C62 1575 C63 1600 C64 1626 C65 1651 C66 1676 C67 1702 C68 1727 C69 1753 C70 1778 C71 1803 C72 1829 C74 1880 型号Li mmC75 1905C78 1981C80 2032C81 2057C83 2108C84 2134C85 2159C86 2184C87 2210C88 2235C89 2261C90 2286C91 2311C92 2337C93 2362C95 2413C96 2438C99 2515C101 2565C102 2591C104 2642C105 2667C106 2692C108 2743* 顶宽: 22mm *最小轮径: 120mm* 高度: 14mm * Li(内长)= La(外长)-88mm* 角度: 40°* Li(内长)= Lp(节园长)-56mm型号Li mm 型号Li mmC110 2794 C160 4064C111 2819 C166 4216C112 2845 C168 4267C114 2896 C173 4394C115 2921 C180 4572C116 2946 C185 4699C117 2972 C187 4750C120 3048 C190 4826C122 3099 C198 5029C126 3200 C200 5080C130 3302 C204 5182C132 3353 C208 5283C136 3454 C210 5334C138 3505 C220 5588C140 3556 C225 5715C142 3607 C238 6045C144 3658 C240 6096C146 3708 C264 6706C148 3759 C280 7112C149 3785 C295 7493C150 3810 C320 8128C152 3861 C328 8331C153 3886 C418 10617C158 4013 C658 16713* 顶宽: 32mm *最小轮径: 355mm* 高度: 19mm * Li(内长)= La(外长)-119mm* 角度: 40°* Li(内长)= Lp(节园长)-79mm型号Li mm 型号Li mm 型号Li mm 型号Li mm D112 2845 D145 3683 D220 5588 D298 7569 D120 3048 D152 3861 D230 5842 D300 7620 D122 3099 D158 4013 D248 6299 D303 7696 D126 3200 D173 4394 D250 6350 D314 7976 D134 3404 D174 4420 D264 6706 D342 8687 D136 3454 D180 4572 D265 6731 D355 9017 D138 3505 D183 4648 D270 6858 D358 9093 D141 3581 D200 5080 D280 7112 D360 9144型号Li mm 型号Li mm Z11 279 Z28 1/2 724 Z12 305 Z29 737 Z13.5 343 Z30 762 Z14 356 Z31 787 Z15 381 Z32 813 Z17 432 Z33 838 Z18 457 Z33.5 851 Z19 483 Z34 864 Z19 3/4 502 Z35 889 Z20 508 Z35 1/2 902 Z21 533 Z36 914 Z21 1/4 540 Z38 965 Z22 559 Z38 1/2 978 Z23 584 Z39 991 Z24 610 Z40 1016 Z25 635 Z40 1/2 1029 Z26 660 Z41 12 1054 Z28 711 Z42 1067 * 顶宽: 10mm * 最小轮径: 50mm* 高度: 6mm * Li(内长)= La(外长)-38mm* 角度: 40°* Li(内长)= Lp(节园长)-22mm 型号Li mm 型号Li mm Z43 1092 Z63 1600 Z43 1/2 1105 Z64 1626Z44 1118 Z65 1651Z45 1143 Z66 1676Z46 1168 Z68 1727Z48 1219 Z69 1753Z49 1245 Z70 1778Z50 1270 Z71 1803Z51 1295 Z72 1829Z52 1321 Z73 1854Z54 1372 Z75 1905Z55 1397 Z78 1981Z56 1422 Z79 2007Z57 1448 Z80 2032Z58 1473 Z88 2235Z59 1499 Z93 2362Z60 1524Z62 1575皮带型号顶宽高度角度标测长度外周长Z 10 6 40ºLi (内周长) Li+38mmA 13 8 40ºLi Li+50mmB 17 11 40ºLi Li+69mmC 22 14 40ºLi Li+88mmD 32 20 40ºLi Li+119mm详细尺寸SPZ 10 8 40ºLp (节圆长) Lp+13mm SPA 13 10 40ºLp Lp+18mm SPB 17 13 40ºLp Lp+20mmSPC 22 18 40ºLp Lp+30mm 详细尺寸3V 9.7 8 40ºLa (外周长)5V 16 14 40ºLa8V 25 23 40ºLa详细尺寸。
三角带常用型号大全
三角带常用型号大全普冠得特种带芯三角带常用型号普冠得"牌特种带芯三角带，以高超的技术配方，特选的上等胶材及低延伸的带芯制成，产品经严格的质量管理，远超国际先进标准，被誉为世界第一带。
本公司常年以不断的研究、发展创造精神，来提高产品质量，使产品具有高耐磨、零延伸、长寿命的优点。
结构：带芯：选用聚酯钢化棕丝特种带芯，整体实芯棒状，强力高、不延伸。
包布：选用特殊棉帆布，具有高抗张性，耐磨性能特佳，是表层有顽强抵抗力。
强力缓冲胶，选用高抗性、高耐磨、低压缩、低变形橡胶，能保持胶带在使用时的正常断面形状，保护胶带中心的抗张体。
胶带抗张体（补强）为胶带强度的主要部分选用拉力特强，不伸长的聚酯钢化棕丝。
一、A型三角带A 559 A560.A550 A 584 A580 A 600 A 612 A610 A 635 A630 A 660 A 686 A680) A 700A 711 A710A 737 A 750 A 762 A 787 A 800 A 813 A 825 A 838 A 864 A 875 A 889 A880 A900 A 914 A 940 A 950 A 965A 975 A980 A 991 A1000 A1016 A1020 A1041 A1050 A1067 A 1092 A1100 A1118 A1120A1143 A1150 A 1168 A1194 A1200 A1219 A1245 A1250 A 1270 A 1295 A1300 A 1321 A1346A1350 A1372 A 1397 A1400 A1422 A1448 A1450 A 473 A1499 1500 A1524 A 1549 A1550 A 1575 A1600 A1626 A 1651 A1650 A1676 A1702 A1700 A1727 A1753 A1750 A1778 A1803A1800 A1829 A1854 A1850 A 1880A 1905 A1930 A 1956 A1950 A1981 A2007 A2000 A2032 A 2057 A2050 A2083 A 2108A2100A 2134A 2159 A2159 A2184 A2210A2200 A2235 A2240 A2261 A2286 A2311 A2300 A2337 A2350 A 2362A 2388 A 2413 A2400 A2438 A2450 A2464 A2489 A2500 A2540 A2500 A2591 A2600 A2642 A2650 A2667 A2650 A2692 A2700 A 2718 A 2743 A2750 A 2794 A2800 A2845 A2850 A 2896A2900A 2946 A2950 A 2997 A3000 A 3048 A3050 A3150 A3251 A3250 A3353 A3350 A3454A3450 A 3556 A3550A 3658 A3650 A 3759 A3750 A3810 A3800备注：1、长度为内周长，2、可根据客户要求定做长度（550mm-3810mm）二、B型三角带B700 B 711 B 737 B750 B 762 B 787 B780 B813 B800 B 838 B830 B850 B 864 B 889 B880B 914 B900B940 B950 B965 B975 B980 B991 B1000 B 1016 B1020) B1041 B1050 B1067 B1080 B1092 B1100 B1118 B1120 B 1143 B1120 B1168 B1180 B1194 B1200 B1219 B245 B1250 B1270B1280 B1295 B1300 B1321 B1346 B1350 B 372 B1397 B1400) B422 B1448 B1450 B1473B1499 B1500 B 1524B 1549 B1550 B1575 B1600 B1626 B1651 B1650 B1676 B1702 B1700 B1727 B1753 B1750 B1778B1803 B1800 B1829 B1854 B1850 B880 B 1905 B1900 B1930 B1956 B1950 B1981 B2007B2000B 2032 B 2057 B2050 B2083 B2108 B2100 B2134 B2159 B2150 B 2184 B 2210 B2200B2235 B2240B2388 B2413 B2400 B2438 B2450 B2464 B2489 B2500 B2515 B2520 B 2540 B2550 B 2565 B2580B 2591 B2600 B2616 B2620 B2642 B2650 B2667 B2680 B2692 B2700 B2718 B2743B2750B 2794B2800 B2820 B 2845 B2850 B 2896 B2900 B 2921 B2920 B 2946 B2950 B 2997 B3000 B 3048 B3050B 3099 B3080 B3100B 3150 B3175B 3200 B 3251 B3250 B 3302 B3300 B 3353 B3350 B 3404 B3400B 3454 B345 B3505 B3500 B 3556 B3550 B 3607 B3600 B 3658 B3650 B 3708 B3700B 3759 B3750B 3810 B3800 B 3861 B3850 B 3912 B3900 B 3937 B3950 B 3962 B3988 B 4013 B4000 B 4064 B4039B2261 B2286 B2300 B2311 B2337 B2350 B2362 B 4115 B4100 B 4191 B4200 B 4242 B4250 B 4394 B4400 B 4445 B4450 B 4496 B4500 B 4572 B 4750 B 4953 B4950 B 5004 B5000 B 5283 B 5334B 5588B 5994 B6000 B 6096 B6100 B 6299 B6300 B 6706 B 7010 B7000 B7112 B7200 B7300B7350 B7400 B7500 B7600 B7700 B7800 B7900 B8000 B8100 B8200 B8300 B8400 B8500B8600 B8700 B8800 B8900 B9000 B9100 B9200 B9300 B9400 B9500 B9600 B9700 B9800B9900 B10000 B11000备注：1、长度为内周长，2、可根据客户要求定做长度（700mm-11000mm）三、 C型三角带C 1000 C 1016 C 1041 C 1067 C 1092 C 1100 C 1118 C 1143 C 1168 C 1194 C 1200 C 1219 C 1245C 1270 C 1295 C 1300 C 1321 C 1346 C 1350 C 1372 C 1397 C 1400 C 1422 C 1448 C 1450 C 1473C 1499 C 1500 C 1524 C 1549 C1 550 C 1575 C 1600 C 1626 C 1650 C 1651 C 1676 C 1700 C 1702C 1727 C 1750 C 1753 C 1778 C 1800 C 1803 C 1829 C 1850 C 1854 C 1880 C 1900 C 1905 C 1930C 1950 C 1956 C 1981 C 2000 C 2007 C 2032 C 2050 C 2057 C 2083 C 2100 C 2108 C 2134 C 2150C 2159 C 2184 C 2200 C 2210 C 2235 C 2240 C 2261 C 2286 C 2300 C 2337 C 2350 C 2362 C 2388C 2400 C 2413 C 2438 C 2450 C 2464 C 2489 C 2500 C 2515 C 2540 C 2550 C 2565 C 2580 C 2591C 2600 C 2616 C 2620 C 2642 C 2650 C 2667 C 2692 C 2700 C 2718 C 2743 C 2750 C 2794 C 2800C 2819 C 2820 C 2845 C 2850 C 2860 C 2870 C 2880 C 2896 C 2900 C 2920 C 2921 C 2946 C 2950C 2960 C 2972 C 2997 C 3000 C 3020 C 3048 C 3099 C 3100 C 3120 C 3150 C 3175 C 3200 C 3251C 3300 C 3302 C 3350 C 3353 C 3400 C 3404 C 3420 C 3429 C 3450 C 3454 C 3500 C 3505 C 3515C 3520 C 3550 C 3556 C 3600 C 3607 C 3632 C 3650 C 3658 C 3700 C3708 C 3734 C3750 C 3759C 3800 C3810 C 3850 C 3861 C 3900 C 3912 C 3937 C 3950 C 3962 C 3988 C 4000 C 4013 C 4039C 4064 C 4089 C 4100 C 4115 C 4150 C 4166 C 4200 C4216 C 4242 C 4250 C 4267 C 4300 C 4318C 4350 C 4369 C 4394 C 4400 C 4420 C 4445 C 4450 C 4496 C 4500 C 4521 C 4550 C 4572 C 4750C4800 C 4826 C 4848 C 4850 C 4900 C 4950 C 4953 C 5000 C 5004 C5080 C 5100 C 5131C5200C 5231 C 5250 C 5283 C 5300 C 5334 C 5350 C 5400 C 5450 C 5500 C 5588 C 5600 C 5700 C 5800C 5842 C 5850 C 5900 C 5950 C 5994 C 6000 C 6050 C 6096 C 6100 C 6150 C 6200 C 6250 C 6299C 6300 C 6350 C 6400 C 6450 C 6500 C 6550 C 6700 C 6750 C 6800 C 6850 C 6858 C 7000 C 7050C 7057 C 7100 C 7112 C 7200 C 7250 C 7300 C 7350 C 7400 C 7500 C 7550 C 7600 C 7620 C 7700C 7800 C 7850 C 7900 C 8000 C 8100 C 8200 C 8250 C 8300 C 8400 C 8500 C 8600 C 8700 C 8800C 8900 C 9000 C 8100 C 9144 C 9200 C 9300 C 9400 C 9500 C 9600 C 9700 C 9800 C 9900 C 10000C 11000 C 11200 C 12000 C12500注：1、长度为内周长，2、可根据客户要求定做长度（1000mm-12000mm）四、D型三角带D2000 D2100 D2200 D2240 D2300 D2350 D2400 D2450 D2489 D2500 D2515 D2520 D2530 D2540 D2550 D2565 D2580 D2591 D2600 D2616 D2620 D2642 D2650 D2667 D2680 D2692 D2700 D2718 D2730 D2743 D2750 D2769 D2794 D2800 D2819 D2820 D2830 D2845 D2850 D2870 D2896 D2900 D2920 D2946 D2950 D2997 D3000 D3020 D3048 D3050 D3060 D3100 D3150 D3175 D3200 D3250 D3251 D3300 D3302 D3350 D3353 D3400 D3404 D3420 D3429 D3440 D3450 D3454 D3500 D3505 D3515 D3520 D3530 D3550 D3556 D3600 D3607 D3618 D3632 D3650 D3658 D3700 D3708 D3734 D3750 D3759 D3800 D3810 D3820 D3840 D3850 D3861 D3900 D3912 D3937 D3950 D3962 D3988 D4000 D4013 D4039 D4064 D4100 D4115 D4166 D4200 D4216 D4250 D4260 D4267 D4300 D4318 D4350 D4394 D4400 D4445 D4450 D4496 D4500 D4521 D4550 D4570 D4572 D4600 D4623 D4650 D4700 D4724 D4750 D4775 D4788 D4800 D4826 D4887 D4890 D4900 D4950 D4953 D5000 D5004 D5029 D5040 D5050 D5060 D5080 D5100 D5150 D5200 D5230 D5250 D5300 D5334 D5350 D5400 D5450 D5470 D5500 D5520 D5588 D5600 D5638 D5660 D5690 D5700 D5750 D5800 D5850 D5900 D5950 D5994 D6000 D6045 D6050 D6096 D6100 D6120 D6140 D6200 D6250 D6299 D6300 D6350 D6400 D6450 D6500 D6550 D6600 D6650 D6700 D6750 D6800 D6850 D6858 D6900 D6958 D6985 D7000 D7050 D7057 D7100 D7112 D7150 D7200 D7250 D7300 D7350 D7400 D7470D7500 D7550 D7600 D7620 D7650 D7700 D7750 D7800 D7900 D7950 D8000 D8100 D8200D8300 D8400 D8500 D8600 D8700 D8800 D8900 D9000 D9100 D9140 D9200D9250 D9300D9400 D9450 D9500 D9600 D9700 D9800 D9900 D10000 D10160 D10500 D11200 D12000D12500 D13000 D13200 D13500 D14000 D14500 D15000 D13750 D16000备注：1、长度为内周长，单位为：mm2、长度也可定做：2000mm-16000mm主要用于矿山机械（球磨机、破碎机等），造纸机械，建材机械，水泥机械，化工机械，石油机械、陶瓷机械等大功率设备上！五、 E型三角带E3400 E3404 E3450 E3454 E3462 E3500 E3505 E3550 E3556 E3600 E3607 E3650 E3658E3700 E3750 E3759 E3800 E3810 E3850 E3861 E3900 E3950 E3962 E3988 E4000 E4013E4064 E4100 E4115 E4150 E4166 E4200 E4216 E4250 E4300 E4350 E4394 E4400 E4450E4496 E4500 E4521 E4572 E4600 E4623 E4650 E4700 E4750 E4800 E4848 E4850 E4900E5000 E5004 E5029 E5050 E5080 E5100 E5200 E5300 E5334 E5350 E5400 E5500 E5588E5600 E5650 E5700 E5750 E5800 E5850 E5900 E5950 E6000 E6096 E6100 E6200 E6250E6300 E6350 E6400 E6450 E6500 E6600 E6700 E6800 E6900 E7000 E7100 E7112 E7200E7300 E7400 E7500 E7600 E7700 E7800 E7900 E8000 E8100 E8200 E8300 E8400E8500 E8600 E8700 E8800E E8900 E9000 E9100 E9144 E9200 E9300 E9400 E9500 E9525 E9300 E9400E9500 E9600 E9700 E9760 E9800 E9900 E10000 E10160 E10130 E10400 E10500 E10730E10900 E11176 E11200 E11557 E12000 E12500 E13000 E13200 E13750 E13500 E14000E14500 E15000 E16000备注：1、长度为内周长，单位为：mm2、长度也可定做：3400mm-16000mm主要用于矿山机械（球磨机、破碎机等），造纸机械，建材机械，水泥机械，化工机械，石油机械、陶瓷机械等大功率设备上！六、 5V窄V带.5V三角带5V 670 5V 710 5V 750 5V 800 5V 850 5V 900 5V 950 5V 1000 5V 1060 5V 1120 5V 12505V 1400 5V 1500 5V 1600 5V 1700 5V 1800 5V 1900 5V 2000 5V 2120 5V 2240 5V 2360 5V 25005V 2650 5V 2800 5V 3000 5V 3150 5V 3350 5V 355015N 1702 15N 1803 15N 1905 15N 2032 15N 2159 15N 2286 15N 2413 15N 2540 15N 2692 15N 284515N 3175 15N 3556 15N 3810 15N 4064 15N 4318 15N 4572 15N 4826 15N 508015N 5325 15N 569015N 5994 15N 6350 15N 6731 15N 7112 15N 7620 15N 8001 15N 8509 15N 90175V1180 5V1250 5V1320 5V1346 5V1500 5V1524 5V1600 5V1700 5V1750 5V1778 5V1800 5V1803 5V1900 5V1905 5V1950 5V2000 5V2030 5V2032 5V2038 5V2039 5V2134 5V20805V2134 5V2159 5V2180 5V2200 5V2235 5V2286 5V2413 5V2500 5V2540 5V2600 5V26905V2692 5V2840 5V2875 5V2900 V2921 5V2946 5V2950 5V2960 5V2997 5V3000 5V31505V3175 5V3180 5V3277 5V3302 5V3350 5V3353 5V3380 5V3429 5V3550 5V3556 5V35605V3727 5V3730 5V3750 5V3766 5V3810 5V3850 5V3855 5V4000 5V4060 5V4064 5V40745V4100 5V4164 5V4318 5V4320 5V4380 5V4400 5V4500 5V4570 5V4572 5V4600 5V46465V4650 5V4670 5V4700 5V4750 5V4826 5V4880 5V5000 5V5080 5V5100 5V5179 5V53805V5385 5V5600 5V5690 5V6400 5V6550 5V6700 5V7100 5V7112 5V7350 5V8000备注：1、长度为外周长长，2、可根据客户要求定做长度（1700mm-11000mm）七、 8V联组带橡胶联组窄V带联组三角带联组V带联体三角带联组皮带并联三角带8V4L3353 8V5L3353 8V3L3550 8V4L3550 8V5L3550 8V7L3550 8V8L3550 8V10L35508V3L3556 8V9L3556 8V3L3600 8V4L3800 8V8L3800 8V4L3940 8V5L4000 8V3L40658V5L4150 8V7L4320 8V4L4500 8V5L4500 8V4L4826 8V7L4826 8V8L4826 8V3L48308V8L4830 8V4L5080 8V8L5080 8V10L5080 8V4L5340 8V8L5380 8V2L5500 8V3L55008V6L5500 8V8L5500 8V2L5600 8V5L5600 8V8L5600 8V10L5600 8V3L6730 8V6L67308V9L6730 8V2L6731 8V4L7620 8V8L7620 8V7L7650 8V4L7660 8V8L7660 8V8L79008V10L7900 8V2L8000 8V3L8000 8V7L8000 8V8L8500 8V10L8500 8V2L9000 8V3L90008V4L9000 8V6L9000 8V5L9017 8V10L9017 8V8L9500 8V4L9525 8V5L8000 8V4L101608V6L10160 8V8L10160 8V5L101605L8V5380 5L8V5080 6ZV25J5080 5L8V8000 8ZV25J5080 8ZV25J5380 5ZV25J35508ZV25J4830 8ZV25J8500 5ZV25J8000 4L8V-4320 6ZV25J10160 8ZV25J8000 3ZV25J80008ZV25J10160 5ZV25J10160备注：1、长度为外周长，单位为：mm2、长度也可定做：3300mm-11000mm主要用于石油机械（抽油机等）、造纸机械、建材机械、化工机械、造纸机械、化工机械、矿山机械、水泥机械等大功率机械上！。
三角带型号含义及基本参数
三角带型号含义及基本参数一、前缀标号形状 O、A、B、C、D、E、F 由O至F 剖面面积逐渐增大O:顶宽10毫米，高度6毫米A:顶宽13毫米，节宽11毫米，高度8毫米，契角40?B:顶宽17毫米，高度10.5毫米C:顶宽22毫米，高度13.5毫米D:顶宽54.5毫米，高度19毫米E:顶宽38毫米，高度25.5毫米F:三角带的型号有:Y Z A B C D E这几种，从Y到E，节宽依次变大。
国标GB/T1154-1997中有详细解释。
Lw见下:产品名;普通三角带、窄V带组成材质:橡胶、拉力骨架线作用:印刷机械、纺织机械、工厂设备、动力设备、汽车传动、农机传动、等设备的机械传动Lw有效长度 Li 内周长度通常型号有: 普通三角带截型SIZE截面尺寸(Transect size) 可供规格内周长长度(Providable inner-perimeter)顶宽带高节宽楔角长度换算英制:尺寸公制: (stadard)Top width Height Pitch width Angie Length inch mmY 6 4 5.3 40? Lw=Li+15 10-25 254-635O 10 6 8.5 40? Lw=Li+22 16-80 406-2032A 13 8 11 40? Lw=Li+30 22-160 559-4064B 17 11 14 40? Lw=Li+40 22-300 559-7620C 22 14 19 40? Lw=Li+48 40-380 1016-9650D 32 19 27 40? Lw=Li+75 120-440 3048-15240E 38 25 32 40? Lw=Li+80 150-600 3810-15240F 50 30 40? 200-630 5080-16000窄V带项目/截型基准制(SP系列即公制) 有效制(ZV系列即英制) SPZSPASPBSPC3V/9N5V/15N8V/25N顶宽(b)(mm)10.0 13.0 17.0 22.0 9.0 15.0 25.0带高(h)(mm)8.0 10.0 14.0 18.0 8.0 13.0 23.0节宽(b)(mm)8.0 11.0 14.0 19.0楔角(a)40? 40? 40? 40? 40? 40? 40?长度换算。
三角带尺寸转换
包布：选用特殊棉帆布，具有高抗张性，耐磨性能特佳，是表层有顽强抵抗力。
强力缓冲胶，选用高抗性、高耐磨、低压缩、低变形橡胶，能保持胶带在使用时的正常断面形状，保护胶带中心的抗张体。
胶带抗张体（补强）为胶带强度的主要部分选用拉力特强，不伸长的聚酯线绳。
标准三角带尺寸表O,A,B,C,D防油,抗静电, 工作温度: -18℃至+70℃A型三角带* 顶宽: 13mm * 高度: 8mm* 最小轮径: 75mm * 角度: 40°英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) A17 A 432 A37 1/2 A 950 A65 A 1651 A94 A 2388 A18 A 457 A38 A 965 A66 A 1676 A95 A 2413 A19 A 483 A38 1/2 A 975 A67 A 1702 A96 A 2438 A20 A 508 A39 A 991 A68 A 1727 A97 A 2464 A21 A 533 A40 A 1016 A69 A 1753 A98 A 2489 A22 A 559 A41 A 1041 A70 A 1778 A100 A 2540 A23 A 584 A42 A 1067 A71 A 1803 A102 A 2591 A23 1/2 A 600 A43 A 1092 A72 A 1829 A104 A 2642 A24 A 612 A44 A 1118 A73 A 1854 A105 A 2667 A25 A 635 A45 A 1143 A74 A 1880 A107 A 2718 A26 A 660 A46 A 1168 A75 A 1905 A108 A 2743 A26 1/2 A 670 A47 A 1194 A76 A 1930 A110 A 2794 A27 A 686 A48 A 1219 A77 A 1956 A112 A 2845 A27 1/2 A 700 A49 A 1245 A78 A 1981 A114 A 2896 A28 A 711 A50 A 1270 A79 A 2007 A116 A 2946 A29 A 737 A51 A 1295 A80 A 2032 A118 A 2997 A29 1/2 A 750 A52 A 1321 A81 A 2057 A120 A 3048 A30 A 762 A53 A 1346 A82 A 2083 A124 A 3150 A31 A 787 A54 A 1372 A83 A 2108 A128 A 3251 A31 1/2 A 800 A55 A 1397 A84 A 2134 A132 A 3353 A32 A 813 A56 A 1422 A85 A 2159 A136 A 3454 A32 1/2 A 825 A57 A 1448 A86 A 2184 A140 A 3556 A33 A 838 A58 A 1473 A87 A 2210 A144 A 3658 A34 A 864 A59 A 1499 A88 A 2235 A148 A 3759 A34 1/2 A 875 A60 A 1524 A89 A 2261 A158 A 4013 A35 A 889 A61 A 1549 A90 A 2286 A167 A 4242 A35 1/2 A 900 A62 A 1575 A91 A 2311 A187 A 4750 A36 A 914 A63 A 1600 A92 A 2337 A197 A 5004B型三角带* 顶宽: 17mm* 高度: 11mm* 角度: 40°* 最小轮径: 125mm英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm)B24 B 610 B53 B 1346 B88 B 2235 B136 B 3454 B25 B 635 B54 B 1372 B89 B 2261 B138 B 3505 B26 B 660 B55 B 1397 B90 B 2286 B140 B 3556 B26 1/2 B 670 B56 B 1422 B91 B 2311 B142 B 3607 B27 B 686 B57 B 1448 B92 B 2337 B144 B 3658 B28 B 711 B58 B 1473 B93 B 2362 B146 B 3708 B29 B 737 B59 B 1499 B94 B 2388 B148 B 3759 B30 B 762 B60 B 1524 B95 B 2413 B150 B 3810 B31 B 787 B61 B 1549 B96 B 2438 B152 B 3861 B32 B 813 B62 B 1575 B97 B 2464 B154 B 3912 B32 1/2 B 825 B63 B 1600 B98 B 2489 B155 B 3937 B33 B 838 B64 B 1626 B99 B 2515 B156 B 3962 B34 B 864 B65 B 1651 B100 B 2540 B158 B 4013 B34 1/2 B 875 B66 B 1676 B101 B 2565 B160 B 4064 B35 B 889 B67 B 1702 B102 B 2591 B162 B 4115 B36 B 914 B68 B 1727 B103 B 2616 B165 B 4191 B37 B 940 B69 B 1753 B104 B 2642 B167 B 4242 B37 1/2 B 950 B70 B 1778 B105 B 2667 B173 B 4394 B38 B 965 B71 B 1803 B106 B 2692 B175 B 4445 B38 1/2 B 975 B72 B 1829 B107 B 2718 B177 B 4496 B39 B 991 B73 B 1854 B108 B 2743 B180 B 4572 B40 B 1016 B74 B 1880 B110 B 2794 B187 B 4750 B41 B 1041 B75 B 1905 B112 B 2845 B195 B 4953 B42 B 1067 B76 B 1930 B114 B 2896 B197 B 5004 B43 B 1092 B77 B 1956 B115 B 2921 B208 B 5283 B44 B 1118 B78 B 1981 B116 B 2946 B210 B 5334 B45 B 1143 B79 B 2007 B118 B 2997 B220 B 5588 B46 B 1168 B80 B 2032 B120 B 3048 B236 B 5994 B46 1/2 B 1180 B81 B 2057 B122 B 3099 B240 B 6096 B47 B 1194 B82 B 2083 B124 B 3150 B248 B 6299 B48 B 1219 B83 B 2108 B126 B 3200 B264 B 6706 B49 B 1245 B84 B 2134 B128 B 3251 B276 B 7010 B50 B 1270 B85 B 2159 B130 B 3302 B280 B 7112 B51 B 1295 B86 B 2184 B132 B 3353B52 B 1321 B87 B 2210 B134 B 3404C型三角带* 顶宽: 22mm* 高度: 14mm* 角度: 40°* 最小轮径: 120mm英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) C30 C 762 C60 C 1524 C93 C 2362 C138 C 3505 C31 C 787 C61 C 1549 C94 C 2388 C140 C 3556 C32 C 813 C62 C 1575 C95 C 2413 C142 C 3607 C33 C 838 C63 C 1600 C96 C 2438 C144 C 3658 C34 C 864 C65 C 1651 C97 C 2464 C146 C 3708 C35 C 889 C66 C 1676 C98 C 2489 C148 C 3759 C36 C 914 C67 C 1702 C99 C 2515 C150 C 3810 C37 C 940 C68 C 1727 C100 C 2540 C158 C 4013 C38 C 965 C69 C 1753 C101 C 2565 C162 C 4115 C39 C 991 C70 C 1778 C102 C 2591 C167 C 4242 C40 C 1016 C71 C 1803 C104 C 2642 C173 C 4394 C41 C 1041 C72 C 1829 C105 C 2667 C177 C 4496 C42 C 1067 C73 C 1854 C106 C 2692 C180 C 4572 C43 C 1092 C74 C 1880 C108 C 2743 C187 C 4750 C44 C 1118 C75 C 1905 C110 C 2794 C190 C 4826 C45 C 1143 C76 C 1930 C112 C 2845 C195 C 4953 C46 C 1168 C77 C 1956 C114 C 2896 C197 C 5004 C47 C 1194 C78 C 1981 C115 C 2921 C208 C 5283 C48 C 1219 C79 C 2007 C116 C 2946 C210 C 5334 C49 C 1245 C80 C 2032 C117 C 2972 C220 C 5588 C50 C 1270 C81 C 2057 C118 C 2997 C225 C 5715 C51 C 1295 C82 C 2083 C120 C 3048 C236 C 5994 C52 C 1321 C83 C 2108 C122 C 3099 C240 C 6096 C53 C 1346 C84 C 2134 C124 C 3150 C248 C 6299 C54 C 1372 C85 C 2159 C126 C 3200 C264 C 6706 C55 C 1397 C86 C 2184 C128 C 3251 C270 C 6858 C56 C 1422 C87 C 2210 C130 C 3302 C280 C 7112 C57 C 1448 C88 C 2235 C132 C 3353 C295 C 7493 C58 C 1473 C89 C 2261 C134 C 3404 C300 C 7620C59 C 1499 C90 C 2286 C136 C 3454 C315 C 8001C92 C 2337D型三角带* 顶宽: 32mm* 高度: 19mm* 角度: 40°* 最小轮径: 355mm英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) D79 D 2007 D140 D 3556 D195 D 4953 D280 D 7112 D98 D 2489 D144 D 3658 D197 D 5004 D295 D 7493 D104 D 2642 D148 D 3759 D208 D 5283 D300 D 7620 D110 D 2794 D154 D 3912 D210 D 5334 D315 D 8001 D118 D 2997 D158 D 4013 D220 D 5588 D330 D 8382 D120 D 3048 D162 D 4115 D225 D 5715 D335 D 8509 D124 D 3150 D167 D 4242 D236 D 5994 D354 D 8992 D128 D 3251 D173 D 4394 D240 D 6096 D374 D 9500 D132 D 3353 D177 D 4496 D248 D 6299 D394 D 10008 D135 D 3429 D180 D 4572 D264 D 6706 D441 D 11201 D136 D 3454 D187 D 4750 D270 D 6858 D492 D 12500E型三角带* 顶宽: 38mm* 高度: 25.5mm* 角度: 40°英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm)E118 E 2997 E280 E 7112E132 E 3353 E295 E 7493E158 E 4013 E315 E 8001E197 E 5004 E354 E 8992E220 E 5588 E394 E 10008E236 E 5994 E441 E 11201E248 E 6299 E492 E 12497Z(O)型三角带* 顶宽: 10mm* 高度: 6mm* 角度: 40°* 最小轮径: 50mm英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm) 英寸(inch) 毫米(mm)Z14 Z 356 Z29 1/2 Z 750 Z44 Z 1118 Z63 Z 1600 Z15 Z 381 Z30 Z 762 Z45 Z 1143 Z64 Z 1626 Z16 Z 406 Z31 Z 787 Z46 Z 1168 Z65 Z 1651 Z17 Z 432 Z31 1/2 Z 800 Z46 1/2 Z 1180 Z66 Z 1676 Z18 Z 457 Z32 Z 813 Z47 Z 1194 Z67 Z 1702 Z19 Z 483 Z33 Z 838 Z48 Z 1215 Z68 Z 1727 Z19 3/4 Z 500 Z33 1/2 Z 850 Z48 1/2 Z 1225 Z69 Z 1753 Z20 Z 508 Z34 Z 864 Z49 Z 1245 Z70 Z 1778 Z20 1/2 Z 525 Z35 Z 889 Z50 Z 1270 Z71 Z 1803 Z21 Z 533 Z36 Z 914 Z51 Z 1295 Z72 Z 1829 Z21 1/4 Z 540 Z37 Z 940 Z52 Z 1321 Z73 Z 1854 Z22 Z 559 Z38 Z 965 Z53 Z 1346 Z75 Z 1905 Z23 Z 584 Z38 1/2 Z 975 Z54 Z 1372 Z76 Z 1930 Z24 Z 610 Z39 Z 991 Z55 Z 1397 Z78 Z 1981 Z25 Z 635 Z40 Z 1016 Z56 Z 1422 Z79 Z 2007 Z26 Z 660 Z40 1/2 Z 1030 Z57 Z 1448 Z80 Z 2032 Z27 Z 686 Z41 Z 1041 Z58 Z 1473 Z80 1/2 Z 2045 Z27 1/2 Z 700 Z41 1/2 Z 1050 Z59 Z 1499 Z88 Z 2335 Z28 Z 710 Z42 Z 1067 Z60 Z 1524 Z93 Z 2362 Z28 1/2 Z 725 Z43 Z 1092 Z61 Z 1549 Z98 Z 2489 Z 737 Z43 1/4 Z 1100 Z62 Z 1575Z29皮带传动主要有：平皮带、三角带、同步齿型带三种，三种皮带都有国家标准。
三角带的型号
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
皮带传动主要有：平皮带、三角带、同步齿型带三种，三种皮带都有国家标准，但是皮带轮因传动比、功率的变化较大，没有完全对应的国家标准或国家标准无法涵盖所有内容，但国家标准确定了选用范围、使用条件、设计方法等内容。
例如：国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，但大皮带轮未作规定。
皮带轮的槽角分34度、36度、38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度， >90mm时为38度； A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度； B型皮带轮在带轮直径范围在 125mm～160mm时为34度；160mm～200mm时为36度，>200mm 时为38度； C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在 355mm～450mm 时为36度，>450mm时为38度；E型 500mm～630mm时为36度，>630mm时为38度。
三角带尺寸与长度
三角带尺寸与长度-CAL-FENGHAL-{YICAI)-Company One 1Type A Te丄1型号 长度 A15 381 A18 457 A20 508 A22 559 1A23 584 A231/2597A24 610 1 iA25 635 1 A26 660 1 A27 636 A28 711 A29 737 A291/2 749 A30 762 A31 787 A32 813 A321/2 826A33 838 A34 364 A341/2 876 A35 889 A35 1/2 902 A36 914 A37 940 A38 965 A38 1/2 978 A39 991A40 1016 A41 1041 A411/2 1054 1 J［ 型号JA42 LA43 1 J A431/2] _■A44 1JA45 1 1 JA451/21 J A46 1 JA461/21■A47 ■A48 1JA49 )A50 1 IA51 JA52 JA53 1JASS L A56 LA57 1 11ASS 1 JA59 1 IA60 1 A61 1 A62 1JA63 L A65 LA66 1 11A67 1 1 JA63 1 IA70 LA71j ［长度J J[ 1067 J |[ 1092 J I' 1105 J 1118 1 1143 J L 1 11561168 「1181 ] 11941219 1245 1 1270i' 1295 “ L 1 13211346 j[ 1397 j[ 1422 j[ 1448 j[ 1473 ![ 1499 i' 1524 “ L J[ 1549 l[ 1575 j[ 1600 j[ 1651 ![ 1676 J[ 1702 L 1727 i' 1778 “ L 1 1803Type BT11 1 型号r® B23 I 584 B24 I 610 B25 I 635 B26 I 660 B261/2 I 673B27686•顶宽:13mm •商度:8mm •角度：4cr型号 A72 A74 A75 A76 A77 A78 A79 A80 A81 A83 A85 A86 A87 A38 A89 A91 A92 A83 A83 1/2 A84 A84 1/2 A85 A86 A87 A89 A90A91M2*顶宽:17mm •高度:11mm *角度：4<r ^*瑕小轮径 :75mm ^*长度（内长）=©外长卜50mm *长度（内长卜Lp （节园长） 1727 1753 1778 1 1803 1854 1905 J 1930 1956 1981 2007 2057 2083 2108 2121 2134 2146 2159 2184 2210 2261 2286 2311 2337 23882413|i^型号 长度 A96 2438 A98 2489 A99 2515 AlOl 2565 A102 2591 A103 2616 A104 2642 A105 2667 A107 2718 A108 2743 Alio 2794 A112 2845 A113 2870 Al 14 2896 Alls 2921 Alls 2997 A120 3048 A124 3150 A125 3175 A126 3200 A128 3251 A130 3302 A132 3353 A140 3556 A148 3759 A154 3912 A162 4115 A167 4242 A1924877 A1975004iPW I 1829 I 1880 1905 1930 ♦最小轮径:125mm•长度i （内长卜La （外长卜69mm•长度（内长卜Lp （节园长）43nw L1 J［型号］ !|长度mm J 型号1 [长度mm 1 1L■1 JB52 u 1321 JB89 i [2261 1L653 i b 1346 B90 j [2286 11 1 1 V_d B531/2 11359 1 B91 1 [23111 I 1 1 JB55 j i 1397j 1 B92 ] 2337 iL J L B56i1422J 1 B93 1 2362 IJ857 || 14481 B9412388!型号I 长度mm B132 B136 B140 I3^ B142 I 3^B146 I 3708I B150 I 38103353 3454B28 711 J B29 737 J B31787 JB32 813 JB33 838 J B341/2 876J B35 889 JB37 940 JB37 1/2 953J B38 965 JB39 991 J B40 1016 J B41 1041 B411/2 1054 1 B42 1067 J B43 1092 JB44 1118 JB45 1143 B451/2 1156 B46 1168 B48 1219 u B49 1245 B50 1270658 859 660 662 863 664 665 B66B67868 B69 1/2 B70871 B73 B74 B78 B79 881 682 883 B85 686 1473 1499 1524 1575 1600B94 1/2 I B95' JB96~~iB961/2 IB98~~I1702 1727 1765 1778 1803 1854 1880 1981 2007 2057 2108 2159 2184888 n 22^Type CT1411 C38 965i■ C75 1 C43 10921 1 C7S 1 1 C47 1194 1C80 1 C48 ~~~~IlC81 1C49 1245C83 C50 1270 C84C51 1295 1 CSS !C53 1346C86 1 C54 1372C87C57 1448 ■ C88 11 C59 1499 C89 C60 1524C90 C62 1575 1C91 C63 1600 C92C64 1626 1 I C93 1C65 1651C95 1 C66 1676C96 1 C67 1702C99 1 1 C681727ClOlI 型号I 长度mm 『I 型号|口 长度mm 1905 1981 2032 j 20572108 ■ 2134 J21592184 ] 2210 i 22352261 ! 2286 23112337 1 2362 2413 ] 2438 25152565B104 Bl^~'JBIOS""i BIOS""j Blio~I Bill B114 B116 B117 B118 I B119""i B120j 8125~I♦B126""I B128~![2400 [2413[2438[2451[2489[2515[2565 2616 [2642 [2692[2743[2769 [2794 [28192896 2946 2972 299? 3023 3048 31753200 B151 3835 B152 3861 B155 3937 B158 4013 B160 4064 B162 4115 B164 4166 B167 4242 B168 4267 B173 4394 B179 4547 B180 4572 B187 4750 B191 4851 B208 5283 B226 5740 B236 5994 B238 6045 840 6096 B248 6299 B2307112 B298 75693251 II B345 |8763♦顶宽:22mm *最小轮径:120mm*商度:14mm •长度（内长）=La （外长卜88mm *角度：4（r•长度（内长卜Lp （节园长卜56mm型号「 长度1 mm 1 型号 长度mmC110 j 1 2794 i 'C160 4064cm 12819 I C166 4216C112 12845 i C168 4267C114 J L 2896 11 C1734394 C115 :J2921 C180 4572C1162946 C185 4699 C117 ! J11 2972 C187 4750C120 : J 3048C190 4826C1223099 1 C198 5029C1263200 I C200 5080C1303302 C204 5182C132 ■ 3353 C208 5283C136 1i 3454 C210 5334C1383505 C220 5588 C140 !3556 1 1 C225 5715C142 : J3607 C238 6045 C144 1 13658 C240 6096C1463708C264 6706C14837591 C2807112C69 1753 C70 1778 C71 1803I C72 1829 |[C741880 1 H —32—H1 Type D型号 长度mm J D112 2845 D120 3048 J D122 3099I D126 3200j D134 3404D136 3454 [ D138 3505 D141 3581C102 J C104 I C105 C106 C108型号I 0145 I 0152 I 0158 I 0173 1 0174 I 0180 0183 0200 I2591 2642 2667 2692 2743* 顶宽:32rrim *商度:19mm*角度：40。
三角带带轮、轮槽尺寸
三角带轮、轮槽尺寸注：1.尺寸b0的偏差按h12.2.槽角φ0的偏差对O，A，B型为正负1度，C，D，E，F型为正负30分。
3.轮槽工作表面光洁度▽5（d＞300毫米）或▽6（d≤300毫米）。
4.对于活络三角胶带为使螺钉头不与槽底相碰，H应适当加大。
活络三角带小皮带轮最小直径d min(毫米)活络三角带单根胶带所能传递的功率P0 (千瓦)活络三角胶带带轮见三角带带轮部分。
三角胶带带轮最小直径 d min (毫米)三角带轮的计算直径注：++——优先选用， +——可以选用。
三角带轮材料1.铸铁，钢，铝合金以及工程塑料,2.应用灰口铸铁最广，一般为HT15——33，在重要场合或带轮速度较高时，可用HT20——40。
三角胶带型号及截面尺寸（按GB1171——74）mm普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽皮带轮度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，大皮带轮未作规定。
