三面翻广告牌的安装与维护技巧
三面翻后期七大保养常识
1、广告牌基础开挖后，在浇筑混凝土前;基础和连接部件施工完毕。
广告牌钢结构构件出厂之前;在安装现场组装完毕，整体吊装前，必须进行工程中间验收。
2、三面翻广告牌结构防腐保养每年至少进行一次，发现有锈蚀、油漆脱落、龟裂、风化等现象应进行基底清理、除锈、修复，重新刷防腐漆漆。
3、构件连接点(焊缝、螺栓、锚栓)每年至少检查一次，发现焊缝有裂痕、节点松动，应及时修补及紧固。
4、在大风频发季节前，应对三面翻广告牌结构进行检查和维护，重点是结构强度、刚度、结构节点、连接焊缝、螺栓。
5、大风季节应对三面翻广告牌板面连接牢固程度进行检修和加固处理。
对薄膜结构的广告画面应对其牢固度、风化、老化程度进行检修和加固，钢绳的绑扎要牢固可靠。
6、三面翻广告牌结构应定期进行检定，以保证在设置年限内的安全使用，三面翻广告牌结构竣工验收满两年后，应每年检定一次。
7、检查。
检测内容为：广告牌结构安全检测，包括强度、刚度和稳定性;钢结构防腐及外观节点连接。
对检测、检查发现的问题，要制定整改措施，应进行整修或拆除。
三面翻安装制作流程
文章摘自：/html/41666.htm一、底子支架:广告牌因为本身分量较大,所以必要安置在很是安稳的金属支架或直接牢固在修建物的壁面上.三面翻底子支架由购方自行安置建造,并必要颠末严酷的广告牌底子抗压和三面翻支架抗风强度测算,使之到达广告牌金属支架和三面翻广告牌自重对承重支架抗压的根本请求,到达本地最大风力的抗风请求.如果三面翻广告牌是安置在金属支架上,则应把三面翻广告牌支架的后背用铁板全数封锁和牢固,以避免后部因穿透光芒而影响画面的展现结果.对三面翻底子支架建造精度请求:1、三面翻横梁请求程度,立柱请求竖直;2、在三面翻广告牌长度标的目的请求不服直偏差小于10mm,而三面翻广告牌高度地位请求上下横梁不服行度小于20mm.底子支架建造对强度的请求:下横梁是支持三面翻广告牌分量的重要承重部门,请求三面翻广告牌所毗连的每个接点在安置后,不跨越2mm的弹性变形;特别提示:三面翻广告牌底子支架的计划、建造都应找具备相关三面翻工程安置天资的业余技能团队计划、建造,不然极可能会在使用中因底子支架计划、安置上的偏差造成变乱和丧失.二、三面翻广告牌安置步调按照分歧的尺寸,应先装三面翻广告牌的上、下外框(请求外框内角为90度)将其牢固在支架上,再将左、右外框与上、下框密封牢固,末了再安置三面翻广告牌内的三棱柱画面.最新型三面翻是由特制的铝型质料及三棱柱组合而成,三面翻的外部体系采纳微电脑节制,经由过程三面翻内的机电驱动凸轮和连轴发生活动,使各三棱柱依照事后设置好的方法进行分歧情势、次序的翻转,定格后分别构成三幅画面.三面翻的翻动方法:1.揭幕式,2.终结式,3.左渐进,4.右渐进,5.同步式,6.左海浪,7.右海浪,8.左分段,9.右分段;1.传动部件A.凸轮体系用料:有普通产业塑料与进口红色B.重要传动部件:凸轮有供给商洽购与自主开模注塑之分C.传动布局:有凸轮可部门拆装与需凸轮体系团体拆御之分2.电器部门A.机电:普通机电与进口机电(今朝大都品牌厂家采纳松下机电),在转速、转矩(即改变力)、使用寿命、妨碍率、耗电量上,差别较着B.节制器:普通节制器与进口节制哭(今朝大都品牌厂家采纳爱默生、LG、西门子品牌),在妨碍率、三面翻翻动间歇时间设定、翻动时三棱柱跟进结果、画面碰撞环境下断电庇护和耗电量上,堪称大相径庭C.靠近传感器:普通与进口授感器(大都厂家采纳韩国进口授感器),在旌旗灯号不乱、使用寿命等问题上,差别颇大.3.铝材部门今朝大都厂家均在广东洽购铝材,规格有70、100、12六、133等等.铝材还可另作镀氧化膜与增强筋处置.两种方法均将增长铝材分量,直接增长三面翻机体重力与推动体系部件间的磨擦压力.欲作这两种处置,还需酌情斟酌。
三面翻广告工程施工方案
施工方案一、综合说明1.本工程为三面翻广告工程，主体为楼顶钢结构。
2.本工程施工范围包括钢结构系统的制作与三面翻现场安装施工。
二、施工准备1.组织有关工程管理和技术人员对设计图进行会审，对图纸不明确及施工中有困难的地方，要作好变更签证手续。
2.根据施工图纸结合本工程的设备和技术条件,制定出工程的主体施工方案,并提出材料计划，甲方须确保施工楼体承重达到建设此三面翻广告牌要求。
三、设备、材料进场1.钢结构进入现场,进行构件合理堆放,以便于构件进入现场后顺利的安装。
2.现场场地应平整夯实,没有积水,以便于后续材料的运输。
四、防锈处理1.钢材经检查合格后,在表面涂完第一道底漆,第一遍底漆干燥后，再进行面漆的涂刷，油漆在涂刷过程中应均匀，不流坠。
六、钢结构安装1.化学锚栓锚固:（1）用化学锚栓将钢板紧固在楼顶上。
（2）根据工程设计要求，在基材（如混凝土）中相应位置钻孔，孔径、孔深及螺栓直。
化学锚栓打在桥基立柱或横梁上。
（3）根据图纸做相应的钢结构支撑架。
2.三面翻横梁:将10#槽钢焊接在10#槽钢上作为三面翻的横梁。
槽钢用来挂三面翻铝合金外框，槽钢的焊接位置按图纸要求。
三面翻安装1.连接件：使用两节5#角钢焊接在一起作为连接件，连接件的一个面焊接在槽钢作成的横梁。
2.外框的安装三面翻的上下外框的背面有螺栓槽，用螺栓将三面翻的上下外框分别固定在连接件上。
通过横梁、纵梁，可靠地将广告牌支座承受的荷载分散传递至下部结构。
3.将处理好的广告画面贴在三棱柱的平面上。
4.将贴好画面的三棱柱依画面编号顺序安装在上下边框之间。
安装时避免大力碰撞，而导致三棱柱子变形，影响三面翻的正常运转。
七、质量保证措施我公司认真执行质量管理，对不同工种及工序都进行质量监督，使施工过程中的材料、质量都在受控状态下，从而使工程质量从根本上得到有效的保证。
（一）建立质量保证体系，自项目管理层，自上而下建立质量管理网络，使工程质量处于动态管理之中。
三面翻广告牌主要技术要求(附件)111
4、工作时间以外可停留任一画面
四、组装标准
1、画面左右距边框
20mm（允许公差±1mm)
2、画面距边框
上端距边框
42mm（允许公差±2mm）
下端距边框
33mm（允许公差±1mm）
3、三棱柱之间缝隙
10mm(允许公差±2mm)
4. 最大温差运行
80度零下40度-
新型活齿传动系统
控 制
高诺斯可编程控制器
功 能
1、每天运行时间可调
2、画面停留时间可调
3、电机延时断电保护功能
4、每晚可停留一完整画面
5、画面自动纠错功能
三、翻动方式及翻动控制
翻动方式
开幕式
闭幕式
任选其一
波浪式（从左到右从右到左）
同步式
翻动控制
1、画面转换时间：10-30秒
2、画面停留时间：20-99秒
三面翻广告牌主要技术参数（附件）
一、型材
材质
主框架
铝合金6063T5
传动轮
尼龙加纤强度工程塑料
规格
外风）
宽度
厚度
壁厚
宽度
145mm
160mm
2.0mm
128mm（壁厚1.35 mm-1.6mm）
二、传动及功能
动 力
日本松下电机 功率90W 电源：220V
传动方式

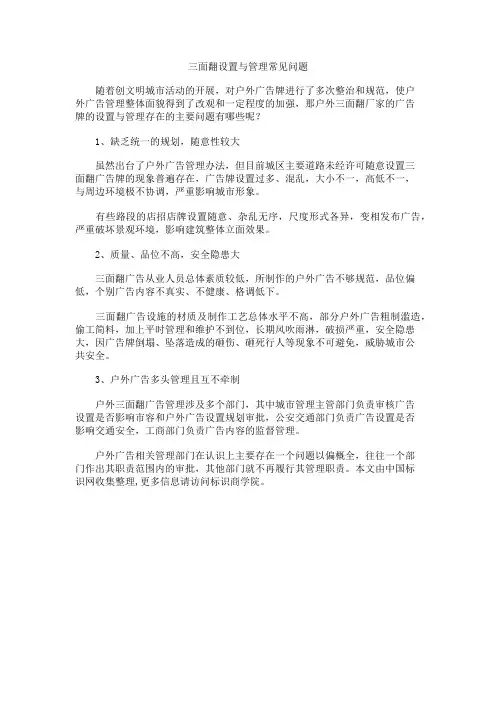

三面翻设置与管理常见问题
三面翻设置与管理常见问题
随着创文明城市活动的开展，对户外广告牌进行了多次整治和规范，使户
外广告管理整体面貌得到了改观和一定程度的加强，那户外三面翻厂家的广告
牌的设置与管理存在的主要问题有哪些呢？
1、缺乏统一的规划，随意性较大
虽然出台了户外广告管理办法，但目前城区主要道路未经许可随意设置三
面翻广告牌的现象普遍存在，广告牌设置过多、混乱，大小不一，高低不一，
与周边环境极不协调，严重影响城市形象。
有些路段的店招店牌设置随意、杂乱无序，尺度形式各异，变相发布广告，严重破坏景观环境，影响建筑整体立面效果。
2、质量、品位不高，安全隐患大
三面翻广告从业人员总体素质较低，所制作的户外广告不够规范，品位偏低，个别广告内容不真实、不健康、格调低下。
三面翻广告设施的材质及制作工艺总体水平不高，部分户外广告粗制滥造，偷工简料，加上平时管理和维护不到位，长期风吹雨淋，破损严重，安全隐患大，因广告牌倒塌、坠落造成的砸伤、砸死行人等现象不可避免，威胁城市公
共安全。
3、户外广告多头管理且互不牵制
户外三面翻广告管理涉及多个部门，其中城市管理主管部门负责审核广告
设置是否影响市容和户外广告设置规划审批，公安交通部门负责广告设置是否
影响交通安全，工商部门负责广告内容的监督管理。
户外广告相关管理部门在认识上主要存在一个问题以偏概全，往往一个部
门作出其职责范围内的审批，其他部门就不再履行其管理职责。
本文由中国标
识网收集整理,更多信息请访问标识商学院。
深圳市有限公司三面翻安装流程
深圳市有限公司三面翻安装流程三面翻技术说明:三面翻设备，采用凸轮间隙推动技术及微电脑智能控制系统，通过宁静柔顺的电机操作使广告牌展现三幅不同的画面。
六种翻动形式满足不同的要求。
翻动过程更加吸引路人的目光，让人不期然地停留观看增强广告效果。
控制系统：先进的电脑智能控制及传动系统，打破传统三面翻单一的翻动形式。
达到同时拥有两种翻动形式的效果，（如：开幕式可转为闭幕式翻动，左至右翻动可转为右至左式翻动等）标准化配件及人性化控制。
画面的翻动形式及时间可自行按需设置。
具体多项过载保护功能。
客户可以选择shuguang牌新一代多功能控制器或西门子牌控制器。
画面：画面由合金三棱柱组成，以不干胶电脑喷画（车身贴）形式贴在合金三棱柱上。
画面缝隙小，平整度好。
抗风能力：三棱柱设有加强套，即使在强风下也不易变形，维护次数少。
在恶劣的环境下也能安全正常运转。
安全性能：曙光一直以来将安全放在第一位，因此产品备有多重安全保险装置，彻底解决非人为机械事故。
包装运输：备有专用泡沫纸皮保护传动系统减少因运输带来破坏，正常情况下采取铁路或公路运输。
高度/长度无限：曙光特备专用配件，解决因合金制作工艺的调度限制，满足特大型广告牌的制作。
这一技术填补国行业的空白。
三面翻的基本结构及技术参数三面翻广告牌是由一级并排定位的三棱柱构成。
三棱柱由特制铝型材(6065T5)制成，通过电机驱动所有的三棱柱围绕自身中心轴转动，利用三棱柱的三个侧面可形成三幅画面。
三面翻广告牌具有同一面积可三倍表现的空间和视觉动感的优势。
“曙光”牌三面翻广告牌根据多年实践，在综合比较各类三面翻广告牌的基础上，引进欧洲最新技术－－凸轮推进系统，并会同中外专家结合国情予以改进，使其产品日臻完善，它的低磨擦、高可靠性传动，从根本上克服了很多三面翻广告牌在面积大、风力强的情况下，故障频频的缺陷。
技术特点：1.微电脑智能控制系统。
2.三重安全保护装置：三棱柱弹性保护//传动轴扭力过载保护//电机延时断电保护。
三面翻广告牌安装流程
三面翻广告牌具备同一面积可三倍表现的空间和视觉动感的上风。
三面翻广告牌按照多年实际，在综合比力各种三面翻广告牌的底子上，引进最新技能--步进轮推动体系，并会同中外专家连系国情予以改良，使其产物日臻美满,它的低摩擦、高靠得住性传动，从底子上降服了不少三面翻广告牌在面积大、风力强的环境下，妨碍反复的缺点。
一、底子支架：三面翻广告牌应安置在安稳的金属支架或修建物的墙面上。
底子支架由购方自行计划建造，并必要严酷的底子抗压和支架抗风强度计较，使之到达金属支架和三面翻广告牌自重对底子的抗压请求，到达本地最大风力的抗风请求。
如果三面翻广告牌安置在金属支架上，应把支架后背，用铁板全数封锁，以避免暗地里透光，影响画面结果。
对底子支架建造精度请求：a,横梁请求程度，立柱请求竖直b,在画面长度标的目的请求不服直度小于10毫米，在画面高度标的目的请求上下横梁不服行度小于20毫米。
对底子支架建造强度请求：下横梁是支持三面翻广告牌分量的承重布局，请求在与三面翻广告牌毗连的每个点发生的弹性变形不得跨越2毫米特别提示：底子支架计划、建造，应找具备品级天资的业余技能职员计划、建造，若因底子支架酿成的一切不良结果及丧失，本公司概不负责。
二、安置步调：按尺寸请求，先装下外框（请求外框内角为90度）牢固在支架上，再将左右外框与下框相毗连，末了将上框与左右框毗连《请求平行垂直》末了安置三棱柱画面。
三、调换画面：起首封闭电源，将三棱柱向上提20毫米，然后从底部横向挪动三棱柱，三棱柱上端就会主动脱开。
三面翻广告牌画面凡是是用带背胶的立即贴制成，可将其纵向截成136/140毫米宽多少条，编好号码，按次序贴在三棱柱上（在拆装和挪动转移进程中，三棱柱不能遭到猛烈撞击，防备三棱柱永恒变形，变形的三棱柱会致使运转妨碍）。
文章转自：/artic_show.asp?myid=867。
3面广告牌维护与保养方案 -回复
3面广告牌维护与保养方案-回复3面广告牌的维护与保养是广告行业的重要环节，它涉及到广告牌的外观、安全和操作等方面。
本文将分步骤详细介绍3面广告牌的维护与保养方案，以确保广告牌的长期使用和良好的效果。
第一步：定期清洁广告牌是暴露在室外环境中的，易受污染和风雨侵蚀。
因此，定期清洁广告牌是保持其外观清爽的重要措施。
清洁具体操作步骤如下：1. 使用洁净的软布蘸取清水，轻轻擦拭广告牌外观，去除尘埃和杂物。
2. 对于较难清洁的污渍，可以加入少量中性清洁剂，蘸湿软布后擦拭。
3. 通过轻柔的方式清洗，避免使用过于硬的布或刷子，以免划伤或损坏广告牌表面。
4. 定期清洗广告牌，频率视城市环境和广告牌使用情况而定，一般每季度清洗一次。
第二步：防腐处理随着时间和气候的变化，广告牌的金属结构容易受到腐蚀。
为了延长广告牌的使用寿命，防腐处理是必要的。
具体操作步骤如下：1. 定期检查广告牌金属结构的表面是否有腐蚀迹象，如生锈、剥落等。
2. 如果发现腐蚀问题，使用钢丝刷或砂纸将腐蚀物清除掉。
3. 使用防锈漆喷涂在广告牌金属结构的表面，保护其不受腐蚀侵害。
4. 为了形成持久的防腐层，可以根据需要进行多次喷涂。
第三步：检查灯光系统灯光是3面广告牌的重要组成部分，对于室外广告的展示效果起着至关重要的作用。
因此，定期检查灯光系统的工作状态是必要的。
具体操作步骤如下：1. 定期检查广告牌的灯管、灯泡和电源是否正常工作。
2. 如果发现灯管或灯泡损坏，及时更换以确保广告牌的正常照明。
3. 检查广告牌的接线是否松动或破损，及时修复以确保电源供应的稳定。
4. 对于采用LED灯光系统的广告牌，还需要检查LED灯珠的亮度和颜色是否一致，及时更换损坏或老化的LED灯珠。
第四步：加固结构及周边设施广告牌的稳定性和安全性是非常重要的，对于防止意外事故的发生至关重要。
具体操作步骤如下：1. 定期检查广告牌的支撑结构，包括立柱、支架等，确保其坚固稳定。
2. 对于地基部分，及时修补裂缝或松动的地面，确保牢固稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三面翻广告牌的安装与维护技巧
三面翻安装维护
一、基础支架：
三面翻大多安装在牢固的金属支架或建筑物的墙面上。
基础支架需要严格的设计制作，并需要坚固的基础抗压和支架抗风强度计算，使之达到金属支架和三面翻自重对基础的抗压要求，达到当地最大风力的抗风要求。
1：横梁要求水平，立柱要求竖直。
2：在画面长度方向要求不平直度小于10 毫米，在画面高度方向要求上下横梁不平行度小于20 毫米。
对基础支架制作强度要求：下横梁是支撑三面翻广告牌重量的承重结构，要求在与三面翻广告牌连接的每一个点产生不超过2 毫米的弹性变形。
二、三面翻广告牌安装简要步骤：
按尺寸要求，先装上下外框(要求外框内角为90 度)固定在支架上，再将左右外框与上下框相连接，最后安装三棱柱画面
更换画面：
首先关闭电源，将三棱柱向上提20 毫米，然后从底部横向移动三棱柱，三棱柱上端就会自动脱开。
画面通常是用带背胶的即时贴制成，可将其纵向截成140 毫米宽若干条，编好号码，按顺序贴在三棱柱上
保养与维护:
特别注意：在开始保养打开装有机械装置的边框之前，应首先关闭主电源。
1：画面和外框清洗：用低压喷水枪清洁，然后擦干。
2：钢制齿轮：在电机和传动主轴之间的钢制齿轮，每连续运转半年应加润滑黄油一次。
3: 塑料齿轮：在三棱柱传动中的凸轮盘是用合成材料制作，本身具有自润滑功能，不需加任何润滑剂。
济南红旗广告有限公司。
