悬挑式卸料平台建筑施工办法
悬挑卸料平台施工方案
三、卸料平台设计原则
-安全性：确保卸料平台结构稳定，满足安全规范要求。
-合理性：根据施工需求，合理布局卸料平台位置和尺寸。
-经济性：在满足功能的前提下，降低成本，提高经济效益。
-环保性：减少施工对环境的影响，实现绿色施工。
四、卸料平台设计
平台类型：悬挑式卸料平台
结构材料：
-主梁：采用Q235B热轧H型钢
3.安全措施：拆除过程中，应做好安全防护措施，防止人员伤害和设备损坏。
4.清理现场：拆除完成后，及时清理现场，确保施工现场整洁。
八、质量保证措施
1.严格把控材料关：选用合格的材料，确保工程质量。
2.加强施工过程控制：严格按照施工方案进行施工，确保施工质量。
3.强化验收制度：施工完成后，组织相关人员对工程质量进行验收，确保工程质量。
-对悬挑结构进行安全评估
-编制专项施工方案，并进行技术交底
施工流程：
1.搭设临时支撑架
2.安装悬挑主梁
3.安装次梁பைடு நூலகம்面板
4.进行连接固定
5.拆除临时支撑架
施工要点：
-确保悬挑结构安装平稳、水平
-高强度螺栓连接前进行预紧
-焊接作业符合焊接规范
六、卸料平台使用与管理
使用规定：
-平台使用前进行检查，确认无安全隐患
4.环保美观：卸料平台设置应考虑对环境的影响，减少对周边环境的破坏。
四、卸料平台设计
1.平台结构：悬挑式卸料平台，采用型钢作为主梁，辅以次梁和面板，结构稳定。
2.平台尺寸：根据施工需求，平台宽度设置为XXXX米，长度设置为XXXX米。
3.材料选择：主梁、次梁采用Q235B热轧型钢，面板采用花纹钢板。
-严禁超载使用
全悬挑式卸料平台施工工艺标准
悬挑式卸料平台施工工艺标准悬挑式卸料平台是施工现场常搭设各种临时性的操作台和操作架，一般用于材料的周转。
悬挑卸料平台主要由定型制作的的料台、钢丝绳及对应的卡扣、结构上预埋的锚固环和拉环及一些起固定作用的小配件组成的平台。
一、材料要求1槽钢(1)制作钢平台的型钢选用Q235钢，应符合《碳素结构钢》的规定，应具有材质证明书。
(2)槽钢每米弯曲度不大于3mm,总弯曲度不大于总长度的0.3%。
(3)槽钢不得有明显的扭曲。
2、吊环(1)现场用于固定悬挑槽钢的锚环及上部斜拉钢丝绳吊环必须采用直径20的I级圆钢。
(2)圆钢必须有出厂合格证及检测报告，并按要求取样送检合格后方允许使用。
3、钢丝绳钢丝绳选用6x37型A20mm光面钢丝绳，断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于5个。
二、卸料平台加工卸料平台各构件均采用气割断料，确保端头平顺，依据施工图严格控制断料尺寸，确保加工顺利进行。
卸料平台各构件均采用焊接形式连接，其中槽钢连接为双面焊，焊脚尺寸不大于母材厚度，焊缝长度同较小尺寸构件的腹板高度；防护栏杆钢管与槽钢的焊接为双面焊，焊脚尺寸为3mm,长度为IoOmm;拉环与槽钢的连接为双面焊，焊缝高度为6mm,每面长度为100mm。
加工做法及要求：(1)平台钢框以两道相互平行、间距为2000mm的［18为主要受力构件，并以平行的5根［14a将其连成一体1［14a槽钢插入［18槽钢U口处，次梁单面与主梁腹板双面贴角焊。
(2)［18槽钢底部加焊［14a槽钢挡头作为支腿，并在槽钢边加焊300x300x20mm厚三角钢板，防止钢框受力时向楼层板内侧滑移，［18槽钢与［14a槽钢挡头采用单面坡口满焊，钢板与槽钢接触面采用围焊。
(3)每根［18槽钢上设置三道吊钩点：用拉环与槽钢的连接为双面焊，焊缝高度为IOmm,每面长度为100mm。
(4)平台吊绳采用6X37A20mm(抗拉强度1400N∕mm2),吊绳两端用卡环分别与上部拉环与平台上拉环连接；吊绳两端分别用5个夹具夹紧，第四个夹具与第五个夹具之间钢丝绳留有一定伸缩空间，以检测其它夹具是否有松动。
悬挑式卸料平台施工方案
悬挑式卸料平台施工方案一、施工准备1.选址：选取安全可靠的平地作为悬挑式卸料平台的安装基地，确保地基承载能力满足要求。
2.设计：根据需求，确定悬挑式卸料平台的尺寸、荷载要求等技术参数，并委托专业设计公司进行设计。
3.材料准备：根据设计要求，提前准备悬挑式卸料平台所需的钢材、螺栓、焊条等材料。
二、制作悬挑式卸料平台的构件1.悬挑梁：根据设计要求，对钢材进行切割、焊接，组装成悬挑梁的构件，确保焊接牢固。
2.支撑结构：根据悬挑梁的设计，制作相应的支撑结构，确保其稳定可靠。
3.卸料平台：根据设计要求，对钢板进行切割、焊接，组装成卸料平台的构件，确保平整度和承载能力。
三、基础施工1.地基处理：清除基地上的杂物和草皮，并进行平整处理。
2.基坑开挖：根据悬挑式卸料平台设计要求，开挖基坑，并保持坑底平整。
3.基础施工：在基坑内浇筑混凝土基础，按照设计要求设置预埋件。
四、悬挑式卸料平台安装1.支撑结构安装：根据设计图纸，将支撑结构按照预埋件位置进行安装，确保稳定牢固。
2.悬挑梁安装：使用吊装设备将悬挑梁安装到支撑结构上，并进行调整，保持平直。
3.卸料平台安装：将卸料平台安装到悬挑梁上，并进行调整，保持平整度。
五、安全措施1.施工现场设置标识牌，提醒工人注意安全。
2.施工人员佩戴安全帽和安全绳，确保施工过程中的人身安全。
3.严禁在施工过程中乱堆放杂物，确保施工场地的整洁和通行畅通。
4.施工现场设置围挡和安全警示线，防止他人无故闯入施工区域。
通过以上施工方案，可以保证悬挑式卸料平台的安全使用和稳定性能。
在施工过程中，务必严格按照设计和安全操作规范进行操作，确保施工质量和人员安全。
同时，在使用悬挑式卸料平台时，也要注意遵守操作规程，确保卸货过程中的安全和效率。
悬挑式卸料平台施工方案(3篇)
第1篇1. 工程名称：XX项目悬挂式卸料平台施工2. 工程地点：XX省XX市XX项目施工现场3. 工程规模：本工程涉及多个楼层，共计XX个悬挂式卸料平台。
4. 工程内容：包括悬挂式卸料平台的安装、调试、验收及维护。
5. 工程特点：- 施工环境复杂，高空作业多；- 施工空间有限，需精确计算；- 施工周期短，需高效完成。
二、施工准备1. 技术准备（1）熟悉图纸和施工规范，了解悬挂式卸料平台的结构和安装要求；（2）对施工人员进行技术交底，确保施工人员掌握相关技术和安全操作规程；（3）对施工设备进行检查和维护，确保设备完好。
2. 材料准备（1）悬挂式卸料平台：根据设计图纸和施工要求，准备相应型号和数量的悬挂式卸料平台；（2）紧固件：螺栓、螺母、垫圈等；（3）其他材料：钢丝绳、安全绳、防护网等。
3. 人员准备（1）成立施工队伍，明确各岗位人员职责；（2）对施工人员进行安全教育和培训；（3）配备足够的安全防护用品。
三、施工工艺1. 施工流程（1）现场勘查：了解施工现场情况，确定施工方案；（2）设备进场：将悬挂式卸料平台及配件运至施工现场；（3）安装准备：检查设备、材料，准备施工工具；（4）平台安装：按照设计图纸和施工规范进行安装；（5）调试验收：对安装完成的悬挂式卸料平台进行调试和验收；（6）施工结束：清理施工现场，做好收尾工作。
2. 施工要点（1）平台安装：- 根据设计图纸和现场实际情况，确定平台安装位置；- 使用水平仪、卷尺等工具，确保平台安装水平；- 安装螺栓时，注意紧固力度，防止松动；- 安装完成后，进行自检和互检，确保安装质量。
（2）调试验收：- 对悬挂式卸料平台进行试运行，检查其运行是否平稳、可靠；- 检查平台的安全性，包括钢丝绳、安全绳、防护网等；- 对发现的问题进行整改，确保平台符合要求。
四、安全措施1. 安全教育（1）对施工人员进行安全教育和培训，提高安全意识；（2）定期开展安全检查，确保施工安全。
悬挑卸料平台施工方案
悬挑卸料平台施工方案一、施工前的准备工作1.组织技术人员进行现场勘测，并根据实际情况进行设计，确定平台的规格尺寸、顶部支撑方式和底部固定方式等。
2.调查勘测周围的环境、地基、电力线路等情况，确保施工过程中不会造成安全隐患。
二、施工方案1.悬挑卸料平台的搭设1.1确定平台的悬挑方向和悬挑长度，并根据需求选择适当的支撑杆和支撑架等材料。
1.2按照设计要求将支撑轴插入水平支撑器中，并调整支撑架的高度，使其与建筑物形成稳定的组合。
1.3将平台安装在支撑架上，通过螺栓和其他连接件进行固定，确保平台的稳定性和安全性。
1.4进行验收和试验，确保平台的质量和功能正常。
2.平台的固定2.1根据平台的尺寸和要求，确定固定方式。
可以选择悬挂固定、地面固定或依靠建筑物等方式。
2.2进行固定前，需要对地基情况进行检测，确保固定点具备足够的承重能力。
2.3根据固定的方式，选择合适的固定材料和连接方式，进行固定作业。
3.安全措施3.1悬挑卸料平台上应设置安全护栏，并按照相关标准要求进行固定和检查。
3.2平台上应配备必要的消防设备和应急逃生通道，确保施工过程中的安全。
3.3施工人员应经过必要的培训，熟知悬挑卸料平台的使用方法和安全操作规程。
4.施工过程中的监控和检查4.1在施工过程中，应设置专人对平台和固定点进行定期巡视和检查，并及时处理发现的问题。
4.2安装必要的监控设备，对平台和周围环境进行实时监测，以预防事故的发生。
4.3在平台周围设置明显的警示标志，提醒周围人员注意安全。
三、施工后的处理1.施工结束后，对悬挑卸料平台进行拆除，按照拆除顺序进行逐步撤除，确保施工人员和周围环境的安全。
2.对施工过程中可能损坏的建筑物和设施进行修复或补偿，确保施工工地的整洁和无隐患。
以上是悬挑卸料平台的施工方案，只是个大致的介绍，实际施工应根据具体情况进行调整和改进，确保施工的安全和高效。
在进行施工过程中，一定要严格按照相关标准和安全规范进行操作，保障施工人员的安全和建筑物的完整。

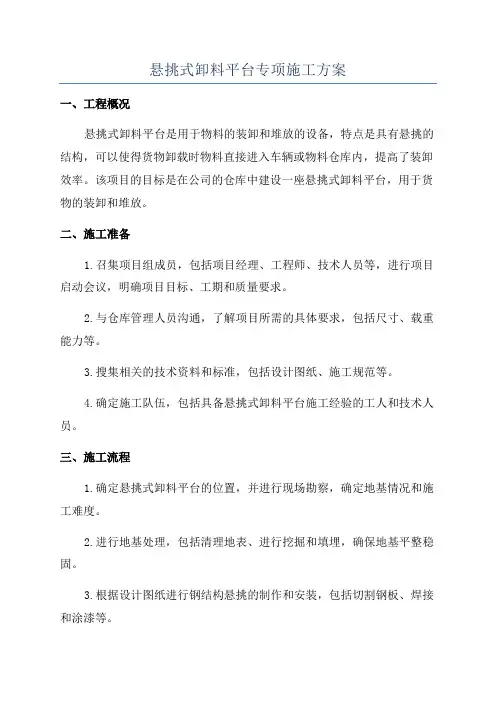

悬挑式卸料平台专项施工方案
悬挑式卸料平台专项施工方案一、工程概况悬挑式卸料平台是用于物料的装卸和堆放的设备，特点是具有悬挑的结构，可以使得货物卸载时物料直接进入车辆或物料仓库内，提高了装卸效率。
该项目的目标是在公司的仓库中建设一座悬挑式卸料平台，用于货物的装卸和堆放。
二、施工准备1.召集项目组成员，包括项目经理、工程师、技术人员等，进行项目启动会议，明确项目目标、工期和质量要求。
2.与仓库管理人员沟通，了解项目所需的具体要求，包括尺寸、载重能力等。
3.搜集相关的技术资料和标准，包括设计图纸、施工规范等。
4.确定施工队伍，包括具备悬挑式卸料平台施工经验的工人和技术人员。
三、施工流程1.确定悬挑式卸料平台的位置，并进行现场勘察，确定地基情况和施工难度。
2.进行地基处理，包括清理地表、进行挖掘和填埋，确保地基平整稳固。
3.根据设计图纸进行钢结构悬挑的制作和安装，包括切割钢板、焊接和涂漆等。
4.确定悬挑式卸料平台的尺寸和形状，制作和安装支撑装置，确保平台的稳定性。
5.进行平台的涂装和防腐处理，以提高平台的耐久性和美观度。
6.安装悬挑式卸料平台上的输送设备，包括传送带和卸料器，确保其正常运行。
7.进行试运行和调试，确保悬挑式卸料平台的功能正常和安全。
8.进行最终的检验和验收，确保悬挑式卸料平台符合设计要求和施工标准。
四、施工安全措施1.悬挑式卸料平台施工过程中，工人必须佩戴安全帽、安全鞋等个人防护装备。
2.施工现场必须设置合理的安全警示标志，以警示施工人员和他人注意安全。
3.确保悬挑式卸料平台的钢结构和支撑装置的质量和稳定性，避免发生意外事故。
4.进行高空作业时，必须用安全绳系好并设置安全网，防止从高处坠落。
5.施工现场必须保持整洁，避免垃圾和杂物堆积影响施工和人员安全。
五、质量保证措施1.施工过程中，必须按照设计图纸和施工规范进行施工，确保施工质量符合要求。
2.钢结构和支撑装置必须经过质量检验合格后才可以安装和使用。
3.施工现场必须配备专业的技术人员进行施工指导和质量监督，及时发现和纠正问题。
悬挑式卸料平台施工方法
悬挑式卸料平台施工方法一、技术要求1、焊接平台所用的工字钢、方管应有材质报告。
搭设和制作的各种材料，必须符合规范要求，不合格的材料严禁使用。
2、焊接采用E43系列焊条，并要求专业厂家进行焊接，以保证焊接质量。
3、加工制作完毕后，必须由生产部门组织，技术、质量、安全等部门相关人员参加，对平台进行验收，合格后方可投入使用。
4、为防止空气侵入焊接区域引起焊缝金属产生裂纹或气孔，应采用短弧焊。
5、热影响区在高温停留不宜过长，以免晶粒过大。
6、多层焊时，应连续焊完最后一层焊缝，每层焊缝金属的厚度不大于5mm。
7、平台制作过程中，严格按照技术交底和操作规程进行作业，焊缝的长度、高度和强度必须满足规范要求。
在首次吊装时，生产、技术、质量、安全等部门相关人员必须到场，对吊装和安装过程进行监控，信号工、塔吊司机和安装工人紧密配合，严格按照操作规程作业。
二、施工流程根据图纸列出料单→选择加工场地→安放垫木→下料→构件接头连接→组拼→调整各配件关系使之符合图纸要求→各配件间点焊→进一步焊接→焊防护栏杆→焊平台根部支点→铺脚手板→栏杆焊接→栏杆封板→安装钢丝绳→挂标识牌。
三、施工方法1、根据图纸计算主次梁所需原材的长度，主梁应使用整根工字钢。
2、平台加工场地应平整，才能保证制作的平台形状正确，满足使用要求。
3、在选好的场地上，根据平台的尺寸，确定铺垫木方长度及范围，以便于平台的组拼和焊接。
4、根据图纸平台形状、尺寸将各部位构件组拼成形，临时点焊，用尺子复核各部位尺寸，并进行调整直至符合要求。
5、焊接时先焊接外框，再焊接内框。
同一构件或焊缝均须对称焊接，以减少焊接变形量。
6、主次梁焊接完毕后按照加工图焊接吊环，焊接吊环前先焊接铁板，铁板与主梁焊接部位需切45°坡口后焊接。
吊环采用Q235A级A25圆钢制作。
7、平台主次梁焊接完毕后在平台主楼上焊接一根250mm长的40*3的短方管，便于防护栏杆插入后固定。
8、平台根部必须有可靠的支承点，支承点采用18#工字钢焊制牛腿，牛腿长度250mm，牛腿位置根据现场结构确定。
悬挑式卸料平台施工方案
悬挑式卸料平台施工方案1. 引言悬挑式卸料平台是一种常用于建筑工地的临时设施，用于卸载建筑材料和设备。
本文档将介绍悬挑式卸料平台的施工方案，包括施工准备、施工步骤和注意事项。
2. 施工准备在进行悬挑式卸料平台的施工之前，需要做好以下准备工作：2.1 施工计划制定详细的施工计划，包括平台的设计图纸、材料清单和施工步骤。
确保施工过程有序进行。
2.2 材料采购根据设计图纸和材料清单，确定所需材料的规格和数量，并进行采购。
确保材料的质量符合标准要求。
2.3 设备准备准备好所需的施工设备，如吊车、脚手架等。
确保设备的安全性能和操作使用指南。
2.4 施工人员培训对施工人员进行必要的培训，包括操作设备的技巧和安全注意事项。
确保施工人员具备必要的知识和技能。
3. 施工步骤悬挑式卸料平台的施工步骤如下：3.1 安装脚手架首先，在建筑物的外墙上安装脚手架，为悬挑式卸料平台的搭建提供支撑和操作平台。
3.2 搭建支撑结构在脚手架上，根据设计图纸按照标准要求搭建悬挑式卸料平台的支撑结构，包括悬挑梁、支撑柱等。
保证支撑结构的稳定性和承载能力。
3.3 安装卸料装置在支撑结构上安装卸料装置，可以使用吊车将卸料装置吊装至预定位置，并进行固定。
确保卸料装置的稳定性和安全性。
3.4 进行试运行在安装完毕后，进行悬挑式卸料平台的试运行，测试卸料装置的工作效果和安全性能。
3.5 完成施工确认悬挑式卸料平台安装完毕后，进行最后的检查和清理工作，确保施工现场整洁和安全。
4. 注意事项在进行悬挑式卸料平台的施工过程中，需要注意以下事项：•施工过程中要严格遵守安全操作规程，确保施工人员的人身安全。
•施工现场要保持整洁和清洁，预防杂物堆积和滑倒等不安全情况。
•定期对悬挑式卸料平台进行检查和维护，确保其正常工作和稳定性能。
•施工过程中要及时处理施工垃圾和废弃材料，确保环境卫生。
5. 结论悬挑式卸料平台是一种重要的临时设施，可以提高建筑工地的工作效率和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理第一章编制说明与依据1.1编制说明为了顺利完成武汉市全民创业金融服务中心卸料平台安装工程，在全面深入、细致地学习有关规范，充分熟悉设计意图的基础上，结合本工程的特点，确保施工优质高效、安全、文明施工的指导原则，编制本施工方案。
1.22.1，2.2本工程地下1层，层高5.7m，主楼地上26层，标准层高3.70m，总高度最高98.2m,群楼地上5层、高20.5、底层4.8m、2层至4层高4.0m，5层3.7m。
副楼9层，标准层高3.7m，总高度最高37m。
裙楼外脚手架搭设双排落地式钢管脚手架，主楼从转换层以上搭设型钢悬挑外架。
副楼外架从一层起搭设双排落地脚手架(脚手架基础为首层混凝土梁板及室外自然地面),主副楼均在外脚手架外边设置二个活动悬挑式卸料平台。
第三章卸料平台设计本工程卸料平台采用活动悬挑式搭设，主要用作塔吊吊运拆卸模板、建筑杂物等材料时使用，下一层吊运完毕后，将平台移上上一层使用，如此类推。
卸料平台搭设尺寸为：挑出建筑物长度4.50m，平台宽度6.00m；主梁采用16a号槽钢，槽口竖向，主梁(水平钢梁)的悬挑长度4.50m，悬挑水平钢梁间距6.0m；主梁一端架设在建筑物楼面上,外端设置Φ20mm钢筋（Q235）吊环，用Φ20mm钢丝绳悬吊,钢丝绳上端吊在上层楼面的预埋吊环。
吊环采用Φ20钢筋（Q235）设置。
次梁采用16a号槽钢，槽口竖向，垂直于主梁并与主梁水平焊接成整体框架，跨度6.0m,间距1.5m；次梁面铺设Φ48*3.2钢管横杆，横杆间距1.0m；短钢123、卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加补软垫物，平台外口应略高于内口；4、卸料平台左右两侧必须装置固定的防护栏；5、卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验才能松卸起重吊钩；6、钢丝绳与水平钢梁的夹角最好在45-60度；7、卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复；8、操作平台上应显着标明容许荷载（限载2吨），人员和物料总重量严禁超过设计容许荷载，配专人监督。
二、卸料平台搭设安全技术要求1．平台安装工人必须具备特种工上岗证并经考核合格后方可上岗操作，施工前必须进行安全技术交底；上岗时必须系安全带，戴安全帽。
严禁穿带钉、易滑鞋上岗作业。
严禁酒后及五级上大风、雷雨天上架作业。
2．作业时，必须具备工具袋，严禁向下乱抛杂物。
34565.15.1.15.1.2→铺设脚手板，绑扎防护及档脚板、立挂安全网。
(1)卸料平台开料：按卸料平台大样图进行开料，开料尺寸要准确，并预留够主梁与次梁之间的搭接位；(2)骨架(主次梁)焊接：在平整的楼地面上进行平台制作，先将主次梁按图纸尺寸摆放好，进行点焊临时固定，经核对尺寸无误后，再进行加焊固定；(3)钢管横杆焊接：钢管横杆用Φ48*3.2排栅钢管,按间距1000m排放在次梁上面,并进行点焊固定；(4）护栏立杆内套管焊接：立杆内套管用Φ48短钢管焊接在卸料平台外周边的主次梁面上，长度为150mm，间距按护栏立杆间距（1500mm）。
(5)平台吊勾焊接：在卸料平台主次梁交接位处设置平台吊勾，共设置四个吊点，吊勾用Φ20（Q235）钢筋紧贴主梁外侧焊接，焊接锚固长度为钢筋的5d：在吊勾中穿Φ20拉吊钢丝绳钢丝绳穿吊环处设置钢丝绳套箍用于保护钢丝绳与吊环的磨损，钢丝绳中设置花蓝，用于调节收紧钢丝绳。
(6)平台脚手板铺设：在钢管横杆上铺设脚手板，脚手板用篙竹满铺，用排栅扎笏绑扎在钢管横杆上。
5.1.3（3)、卸料平台防护栏安装：先将护栏立杆下端套进在平台上已焊接的立杆套头上，立杆的间距1.5米一道。
接着安装护拦水平杆，护拦水平杆设置两道，上杆高度1.2米。
护栏立杆与水平杆用直角扣件连接。
防护栏的下端设置不低于180mm高的挡脚板，护栏外侧满挂密目式安全网。
5.1.4卸料平台安装注意事项(1)工人在架上进行搭设作业时，必须戴安全帽和佩挂安全带。
不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。
(2)在搭设中不得随意改变卸料平台构架设计、减少杆配件设置和对立杆纵距作≥100mm的构架尺寸放大。
确有实际情况，需要对构架作调整和改变时，应提交技术主管人员解决。
5.2卸料平台的使用卸料平台的使用应遵守以下规定：(1)卸料平台上的施工荷载（人员、材料重量）不得超过设计的规定值或施工设计值；材料堆放荷载（作业层上人员、器具、材料的重量）的标准值，每个卸料平台限重20.00KN，（本工程按2kN/㎡进行验算）；(2)卸料平台上人操作时不得超过3人以上，施工活动荷载按0.5kN/㎡。
5.3主梁分割开。
卸料平台与建筑完全分离后，将塔吊小车缓缓向处移动，在卸料平台移动至距外脚手架约2米的水平位置后，将卸料平台移至上一层使用或吊下地面备用。
在移上上一层安装使用时按上述5.2 点中的施工方法进行安装。
第六章卸料平台坍塌应急救援方法1、若工地发生卸料平台坍塌事故时，要立即组织人员及时抢救，控制好事故现场，防止事态扩大。
2、拨打120急救中心，到现场抢救受伤人员。
3、急报公司和有关应急救援单位，采取有效的应急救援措施。
4、清理事故现场，检查现场施工人员是否齐全，免于贵漏受伤及遇难者，把事故损失控制到最少。
预备应急救工具：切割机、起重机、药箱、担架。
第七章卸料平台荷载受力验算一、卸料平台底钢管横杆的计算1、钢管截面特征壁厚t=3.2mm,截面积A=450mm2,惯性矩I=47300mm4；23、4、抗剪强度验算V=q1L/2=2.375×1.50×1000/2=1781N=1.781kNτ=3V/（2A）=3×1781/(2×450)=5.94N/mm2钢管横杆抗剪强度τ=3V/(2A)=5.94N/mm2小于125.00N/mm2,满足要求。
5、挠度验算荷载不包振捣砼荷载，则计算荷载q2=1.675kN/m挠度系数Kυ=0.644υ=Kυq2L4/(100EI)=0.644×1.675×15004/(100×206000×47300)=5.61mm[υ]=L/250=1500/250=6.00 mm钢管横杆挠度V=5.61mm小于6.00mm,满足要求。
二、次梁的计算1、次梁截面特征次梁选择16a号槽钢槽口竖向，跨度6.00m，次梁间距3m，其截面特性为：面积A=2196.2mm2,惯性距Ix=15660000mm4,转动惯量Wx=158000mm3,回转半径ix=62.8mm Q235钢抗拉、抗压和抗弯强度设计值f=205N/mm2、弹性模量E=206000N/mm22abC、34τ=3V/(2A)=3×11709/(2×2196.2)=7.998N/mm2次抗剪强度7.998N/mm2小于125.00N/mm2,满足要求。
5、挠度验算=0.644挠度系数Kυυ=KqL4/(100EI)=0.644×3.903×60004/(100×206000×15660000)=10.00mm υ最大挠度υ=10.10mm[υ]=L/250=6000/250=24.00mm次梁挠度V=10.00mm小于24.00mm,满足要求。
三、主梁的计算1、主梁截面特征主梁选择16a号槽钢槽口竖向，其截面特性为:面积A=2196.2mm2,惯性距Ix=15660000mm4,转动惯量Wx=158000mm3,回转半径ix=62.8mm Q235钢抗拉、抗压和抗弯强度设计值f=205N/mm2、弹性模量E=206000N/mm2截面尺寸b=63mm，h=160mm，t=10.0mm2、荷载标准值a、栏杆传荷载计算栏杆挡脚板自重标准值(kN/m):0.110；安全设施与安全网(kN/m2):0.004；Q1=0.11+0.004=0.114b、槽钢自重荷载Q2=0.172kN/m经计算得：静荷载计算值q1=1.2×(Q1+Q2)=1.2×(0.114＋0.172)＝0.343kN/mC、次梁传递集中荷载计算经计算得：次梁传递集中荷载取次梁支座力：q=11.709kN悬挑卸料平台示意图悬挑卸料平台水平钢梁计算简图3、抗弯强度计算主梁最大弯矩设为简支梁均布荷载和集中荷载的合力进行考虑计算。
M max=q1l2/8+q2l/2=0.343×3.02/8+11.709×3.00/2=17.95kN.m其中x——截面塑性发展系数，取1.05；[f]——钢材抗压强度设计值，[f]=205.00N/mm2；经过计算得：=17.95×1000000/(1.05×158×1000)＋11.709×1000/2196.2=113.53N/mm2主梁的抗弯强度113.53N/mm2小于205.00N/mm2，满足要求。
4、抗剪强度验算V=q1L/2+q2/2=0.343×3.0/2+11.709×3/2=18.078kNτ=3V/（2A）=3×18.078×1000/(2×2196.2)=12.35N/mm2主梁抗剪强度τ=3V/(2A)=12.35N/mm2小于125.00N/mm2,满足要求。
5、挠度验算(2)挠度验算集中荷载产生的挠度为υ1=Pl3/(48EI)=11709×30003÷(48×206000×)=2.042mm均布荷载产生的挠度为：υ2=5ql4/384EI=5×0.343×30004÷(384×206000×)=0.112mm最大挠度υ=υ1＋υ2=2.042+0.112=2.154mm<3000/250=800/150=12mm与10mm挠度满足要求6、整体稳定性计算其中b——均匀弯曲的受弯构件整体稳定系数，按照下式计算：经过计算得到b=570×10.0×63×235/(3000.00×160×235)=0.75经过计算得到强度=17.95×1000000/(0.75×158×1000)=151.477N/mm2；主梁槽钢的稳定性计算<[f],满足要求四、钢丝拉绳的强度计算:卸料平台的每根主梁设置二个吊点,第一点设在主梁最外端(主次梁交界处节点),第二点设在从平台外边入3.0米部分(主次梁交界处节点)钢丝拉绳(斜拉杆)的轴力R U均取最大值进行计算，为R U=P1=P218.078kN；采用6×19钢丝绳，钢丝绳的容许拉力按照下式计算：其中[F g]——钢丝绳的容许拉力(kN)；F g——钢丝绳的钢丝破断拉力总和(kN)；计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)；——钢丝绳之间的荷载不均匀系数，对6×19钢丝绳取0.85；K——钢丝绳使用安全系数(常规取值5~7)，取6.0。
