YX3系列高效率高压三相异步电动机
yx3电机能效等级
yx3电机能效等级摘要：1.yx3 电机概述2.yx3 电机能效等级划分3.yx3 电机能效等级的检测方法4.yx3 电机能效等级的提升策略5.yx3 电机能效等级的重要性正文：一、yx3 电机概述yx3 电机是一种常用于工业领域的交流电机，具有结构简单、运行可靠、维护方便等优点。
在我国，yx3 电机被广泛应用于风机、水泵、压缩机等设备中，为工业生产提供了强大的动力。
二、yx3 电机能效等级划分yx3 电机能效等级是根据电机的能效水平划分的，通常分为3 级、2 级和1 级。
其中，1 级能效最高，3 级能效最低。
能效等级的划分有助于引导用户选择高能效的电机产品，提高能源利用效率。
三、yx3 电机能效等级的检测方法yx3 电机能效等级的检测主要包括试验方法和计算方法。
试验方法需要对电机进行实际测试，通过测量电压、电流、功率因数等参数，计算出电机的能效等级。
计算方法则是根据电机的铭牌数据和使用条件，利用公式计算出电机的能效等级。
四、yx3 电机能效等级的提升策略要提高yx3 电机的能效等级，可以从以下几个方面入手：1.选用高效电机：选择能效等级较高的电机产品，可以有效提高电机的能源利用效率。
2.合理匹配电机和负载：合理选择电机的容量和转速，使其在最佳工况下运行，有助于提高电机的能效。
3.提高电机运行维护水平：定期对电机进行维护保养，保证电机运行稳定可靠，可以降低能耗，提高能效。
五、yx3 电机能效等级的重要性yx3 电机能效等级的重要性体现在以下几个方面：1.节能减排：提高电机能效等级，有助于降低能源消耗，减少碳排放，有利于环境保护和可持续发展。
2.降低运行成本：高能效电机可以降低运行过程中的电能消耗，从而降低企业的运行成本。
3.提高产品质量：能效等级高的电机产品，其设计和制造水平相对较高，有助于提高整个设备的性能和可靠性。
总之，yx3 电机能效等级对于电机的性能、能源利用效率以及企业运行成本等方面具有重要意义。
YX系列高效率三相异步电动机
P1.5 P 0.95 J f = 1.34 − 0.0045 2.4 1.8 n (n ) ( ) 1000 1000
式中：Jf－负载转动惯量 kg·m ； P－电动机的额定功率 kW； N－电动机的额定转速 r/min。 在上述条件下，电动机允许在实际冷状态下连续起动两次，或者在电动机热状态下起动一次，电动机在 两次起动之间应自然停车，额外的再次起动电动机应在停机 1h 以后。 七、负载联接 通常电动机与被驱动负载采用弹性联接。 八、测量与保护 1. 用户选用的轴承测温、定子测温等测量装置，测温元件为铂热电阻Pt100，输出信号均为电阻信号。
1
0EE.138.170-2010 四、选型指南 1. 型号的意义 举例说明： Y X
500
1 - 2 极数（2 极） 铁心长代号 机座号 高效 异步电动机
2. 系列型谱见表 1（(6kV)和表 2（(10kV) 表 1 YX 系列(6kV)电动机型谱 同 步 转 速 r/min 机座号 3000 1500 1000 750 600 500 功 率 kW 1 220 185 -2 250 200 -280 220 185 355 3 ---4 315 250 200 5 355 280 220 6 400 315 250 1 450 355 -185 -2 500 400 280 200 -400 3 -560 450 315 220 -4 630 500 355 250 185 5 -560 400 280 200 1 710 630 450 315 220 -2 800 710 500 355 250 185 450 3 900 800 560 400 280 200 4 1000 900 630 450 315 220 5 ----355 250 1 1120 1000 710 500 400 280 2 1250 1120 800 560 450 315 500 3 1400 1250 900 630 500 355 4 1600 1400 1000 710 560 400 5 ----630 450 1 1800 1600 1120 800 710 500 560 2 2000 1800 1250 900 800 560 3 2240 2000 1400 1000 900 630 1 2500 2240 1600 1120 1000 710 2 2800 2500 1800 1250 1120 800 3150 2800 2000 1400 1250 900 630 3 4 -3150 2240 1600 1400 1000 5 --2500 1800 -1120
YX3系列高效率三相异步电动机规格型号技术参数表

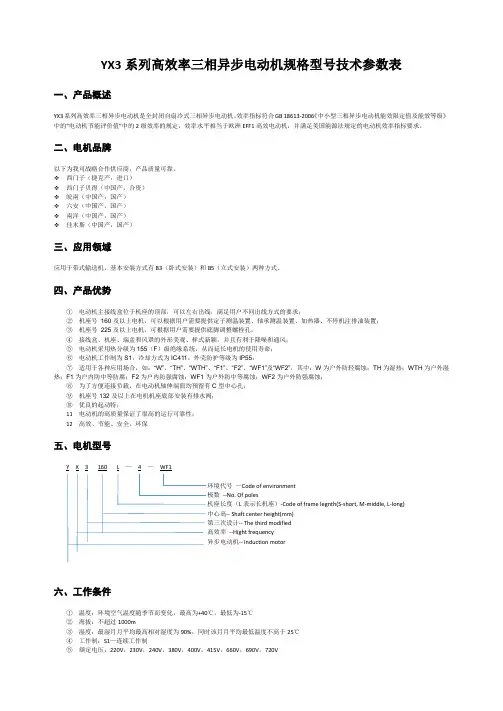

YX3系列高效率三相异步电动机规格型号技术参数表一、产品概述YX3系列高效率三相异步电动机是全封闭自扇冷式三相异步电动机。
效率指标符合GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定，效率水平相当于欧洲EFF1高效电动机，并满足美国能源法规定的电动机效率指标要求。
二、电机品牌以下为我司战略合作供应商，产品质量可靠。
❖西门子（捷克产，进口）❖西门子贝得（中国产，合资）❖皖南（中国产，国产）❖六安（中国产，国产）❖南洋（中国产，国产）❖佳木斯（中国产，国产）三、应用领域应用于带式输送机，基本安装方式有B3（卧式安装）和B5（立式安装）两种方式。
四、产品优势①电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；②机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；③机座号225及以上电机，可根据用户需要提供底脚调整螺栓孔；④接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；⑤电动机采用热分级为155（F）级绝缘系统，从而延长电机的使用寿命；⑥电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；⑦适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀；⑧为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；⑨机座号132及以上在电机机座底部安装有排水阀；⑩优良的起动特；11电动机的高质量保证了很高的运行可靠性；12高效、节能、安全、环保五、电机型号Y X 3 160 L — 4 —WF1环境代号—Code of environment极数--No. Of poles机座长度（L表示长机座）-Code of frame legnth(S-short, M-middle, L-long)中心高-- Shaft center height(mm)第三次设计-- The third modified高效率--Hight frequency异步电动机-- Induction motor六、工作条件①温度：环境空气温度随季节而变化，最高为+40℃，最低为-15℃②海拔：不超过1000m③湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃④工作制：S1—连续工作制⑤额定电压：220V，230V，240V，380V，400V，415V，660V，690V，720V七、技术参数电动机技术参数表Motor technical parameters table电动机技术参数表Motor technical parameters table。
YX系列高压三相异步电动机(710-1120)
YX系列大型高压高效三相异步电动机产品样本佳木斯电机股份有限公司发布0EE.138.205-2010YX系列大型高压高效三相异步电动机产品样本1 概述YX系列高压高效三相异步电动机是我公司采用国内外先进技术，结合我公司几十年生产高压电动机的实践经验而设计制造的优化系列产品，具有结构紧凑、重量轻、高效、节能、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点。
该系列产品主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等行业中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。
2 结构特点电动机采用箱形结构，机座由钢板焊接成箱形，重量轻、刚度好。
定子采用外装压结构，定子绕组采用155(F)级绝缘材料，10kV电动机采用可靠的防电晕措施，绕组端部有可靠的固定及绑扎，并采用真空压力浸渍无溶剂漆工艺（VPI）处理，因此电动机的绝缘性能好，机械强度高，防潮能力强，使用寿命长。
鼠笼转子为铜条结构，采用先进可靠的焊接工艺制造而成，并经过动平衡校验，因此电动机运行平稳可靠。
轴承采用滑动轴承形式，其防护等级为IP44、IP54或IP55。
主接线盒置于电动机右侧（从轴伸端看），也可按用户要求置于左侧，接线盒的内外均设有单独的接地端子。
在定子绕组、轴承等重要部位加设测温装置，便于现场观察和远距离监控，以保证电动机安全可靠地运行。
3 采用的标准GB 755-2008 旋转电机定额和性能（neq IEC60034-1:2004）GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）(eqv IEC 60034-7:2001) GB/T 1993-1993 旋转电机冷却方法（eqv IEC60034-6:1991）GB/T 4772.2 旋转电机尺寸和输出功率等级第2部分: 机座号355-1000 和凸缘号1180-2360 (idt IEC 60072-2:1990)GB/T 4942.1-2001 旋转电机整体结构的防护等级（IP代码）分级（idt IEC60034-5:2000）GB 10068-2008 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（idt IEC60034-14:2007）GB/T 10069.1-2006 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 (MOD ISO 1680:1999)GB 10069.3-2008 旋转电机噪声测定方法及限值第3部分：噪声限值（idt IEC60034-9：2007）4 选型指南4.1 型号的含义举例说明：Y X 710 - 4极数（4极）电机机座号（710mm）高效异步电动机4.2 电压等级及频率电动机额定电压有6kV、10kV两种，电源的额定频率为50Hz。
YX3高效电机和YE3高效电机的区别

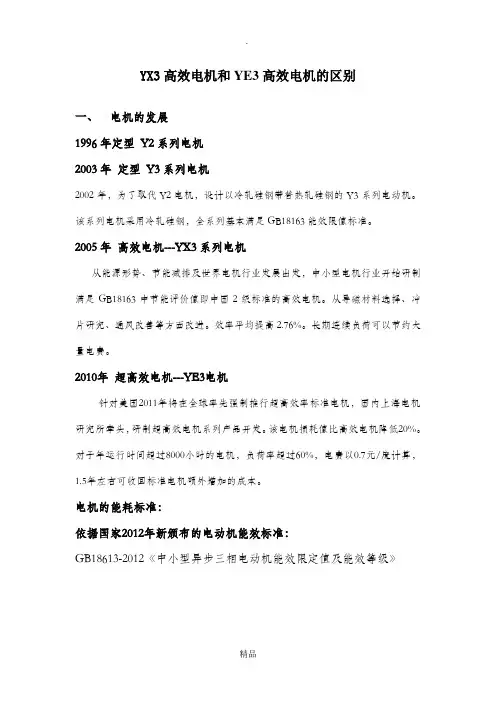

YX3高效电机和YE3高效电机的区别一、电机的发展1996年定型Y2系列电机2003年定型Y3系列电机2002年，为了取代Y2电机，设计以冷轧硅钢带替热轧硅钢的Y3系列电动机。
该系列电机采用冷轧硅钢，全系列基本满足GB18163能效限值标准。
2005年高效电机---YX3系列电机从能源形势、节能减排及世界电机行业发展出发，中小型电机行业开始研制满足GB18163中节能评价值即中国2级标准的高效电机。
从导磁材料选择、冲片研究、通风改善等方面改进。
效率平均提高2.76%。
长期连续负荷可以节约大量电费。
2010年超高效电机---YE3电机针对美国2011年将在全球率先强制推行超高效率标准电机，国内上海电机研究所牵头，研制超高效电机系列产品开发。
该电机损耗值比高效电机降低20%。
对于年运行时间超过8000小时的电机，负荷率超过60%，电费以0.7元/度计算，1.5年左右可收回标准电机额外增加的成本。
电机的能耗标准：依据国家2012年新颁布的电动机能效标准：GB18613-2012《中小型异步三相电动机能效限定值及能效等级》YX3系列电机属于高效3级能耗电动机YE3系列电机属于超高效2级能耗电动机二、国家的电机能耗发展政策发改委[2012]181号文件：《关于落实2012年高效电机推广任务的通知》1.→GB18613-2006 能效三级（普通效率）禁止生产，在用逐步淘汰2.→新建、搬迁选用高效电机3.→工信部[2009]67号涉及电机（J、JO、YB)2013年底前淘汰4.→JS/JSQ电机2015年底前淘汰三、电机的能耗分析1.电机的能耗组成2.YE3电机效率的提高（1）.降低了定子损耗◆更高质量等级的钢线◆紧凑的端部设计◆良好的槽满率◆优异的浸漆工艺◆适当增加铁芯长度（降低电流密度）（2）.降低了风摩损耗◆不降低冷却效果的前提下，使用更小尺寸的风扇◆更高品质的轴承◆更高等级的定转子同心度，降低振动、摩擦（3）.降低了杂散损耗◆优化的电磁设计◆更高要求的制造工艺措施（4）.降低转子铝耗◆优异的转子压铸工艺◆改进转子绝缘◆高压冲模铸铝转子◆高的转子动平衡要求（5）.降低了铁耗◆选用高效的冲片，确保材质的低损耗、高磁感特性。
YX3高效率三相异步电动机的研制
YX3高效率三相异步电动机的研制当前人类面临着三重危机，除短期的经济危机外，能源危机和环境危机是人类长期发展需面对的两个更为严重的危机。
人类走出危机必须转变经济发展方式，发展低碳经济是当前的全球性共识，是未来全球长期的发展目标。
为此,节约能源、提高能效是减少温室气体排放、降低碳排放的首要举措，在国家能源战略中处于优先地位，也是我国的基本国策。
中小型电动机（指一般用途的电动机和一般用途的防爆电动机）具有巨大的节能潜力。
据统计，每年新增电机的耗电量：大中型9.2亿kWh;中小型78.6亿kWh，占电机总产量70%的中小型电机却有着90%的能量消耗。
我国2009年的发电量为36506亿kWh，其中一般用途的三相异步电动机将消耗31.5%的总电量，按照隔爆型电动机占10%的比例计算，即为150亿kWh.当这些电机全部换成高效电动机后，也即效率提高4%，损耗平均下降30%左右，每年可节约电能46亿kWh，相应可节约一座100万kW电站的投资建设。
节能减排环保效果将相当惊人，对我国十大节能工程之一的电机系统节能工程，也将是一个巨大的推动作用。
因此，中小型电机节能是非常具有现实意义的，中小型高效率电动机已成为我国电动机行业发展的主流。
研制、生产高效率节能型电动机，一直是我公司在产品发展方面的基本指导思想。
我公司经常关注高效率电动机的技术发展状况,还参与了《YX3系列高效率三相异步电动机技术标准》的制定工作。
基于国家产业政策的要求，用户市场的需要，我公司研发高效率电动机,并将这种电动机节能技术在多种系列、电动机上应用。
1.实施该项目研究的意义（1）节能政策的需要。
（2）用户及产品市场的需要。
（3）发展“节能型专用电机”，顺应电机行业国际技术发展趋势。
2.高效率三相异步电动机项目的研究目标2.1要求高效率三相异步电动机基本技术要求要符合《GB755旋转电机定额和性能》的要求。
主要技术性能参数要达到GB/T22722-2008《YX3系列（IP55）高效率三相异步电动机技术条件（机座号80～355）》和JB/T10686-2006《高效率三相异步电动机技术条件》的要求，如：整机外形及安装尺寸、整机电气绝缘性能、整机机械性能及性能容差与保证值等规定。
YX3系列高效率三相异步电动机样本_
7 安装结构型式
本系列电动机有三种基本安装结构型式及九种派生安装结构型式（见表3）。
机座号
表3 安装结构型式及九种派生安装结构型式
基本安装结构
派生的安装型式
采用IMB5型
IMB3
IMB3
IMB35 IMB5
IMV1 IMV3 IMV5 IMV6 IMB6 IMB7
12－轴承测温接线盒 13－波形弹簧片
图6 YX3 160～280 结构剖面示意图
4－轴承 9－接地牌 14－风罩
5－端盖 10－定子 15－风扇
1－密封圈 6－轴承内盖 11－转子
10 产品性能数据
2－轴承外盖
3－挡油环
7－接线盒
8-定子测温接线盒
12－轴承测温接线盒 13－波形弹簧片
图7 YX3 315～355 结构剖面示意图
200L2
37
30
18.5
15
22
225S
-
37
-
18.5
225M
45
45
30
22
250M
55
55
37
30
280S
75
75
45
37
280M
90
90
55
45
315S
110
110
75
55
45
315M
132
132
90
75
55
315L1
160
160
110
90
75
315L2
200
200
132
110
0AP.138.0154a-YX3-355～560高压产品样本
2
1. 产品概述
YX3 系列高效率高压三相异步电动机采用当今国际高压高效中型电动机设计和制 造理念，结合本公司长期以来生产高压防爆电动机的技术和经验，采用已经验证可靠 的新技术、新材料、新工艺而开发。产品制造精良、性能优异，运行可靠。
2. 用途
YX3 系列高压三相异步电动机可应用在矿山、港口、机械工业、石油化工工业、发 电厂等不同行业，用于驱动各种通用机械，如压缩机、水泵、卷扬机、离心机、切削 机床、运输机械等，是最理想的驱动设备。
Y YX In X3 nd 3S du uc Se ct er ti ri io ie on es nM sH Mo Hi ot ig to gh or hE rs s Ef ff fi ic ci ie en nc cy yH HV V3 3P PH HI ( 5-5 56 60 0) ) (F Fr ra am me es si iz ze e: :3 35 55
电压（AC V） 中心高 355 400 450 500 560 220 127、380 标准配置 可选配置 功率（W） 400 500 600 700 800
采用两轴承结构，带不停机排油装置和轴承测温装置。滚动轴承结构均设有 V 型 密封圈，防止灰尘和水溅射进入轴承，使其具有较长的使用寿命和润滑间隔。滚动轴 承再润滑加脂量及加脂间隔见表 1。
z
滑动轴承
根据轴承的负荷情况，可选用靠热辐射和热传导自然冷却的油环自润滑方式或强 制润滑方式。自润滑方式可以通过增设进回油管路，方便的实现强制润滑。滑动轴承 强制润滑油量消耗见表 2。 滑动轴承电动机自由状态时允许的轴向窜动量为±5mm，在这种情况下，电动机转 子和轴系必须通过被驱动设备上的"限位装置"配合轴向定位。 z 轴承配置
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YX3系列高效率高压三相异步电动机(机座号355～560)产品样本代号：0AP.138.01542013年03月03日CNE牌YX3系列高效率高压三相异步电动机相同体积功率更大相同功率效率更高相同效率品质更优非凡品质省心省力目录一.引言 (4)1.2.3.4. 概述 (4)用途 (4)产品范围 (5)型号描述 (5)二.技术特点 (6)1.2.3. 产品基本信息 (6)产品执行标准与容差 (6)技术说明 (7)三.工程选型 (13)1.2.3.4. 订货考虑因素 (13)默认设计状态 (14)特殊订货 (14)常用选件 (15)四.技术数据 (15)1.2.3. 型谱 (15)6000V标准数据 (16)10000V标准数据 (19)五.安装与外形尺寸 (22)六.销售服务 (24)一.引言1. 概述在驱动技术领域，几十年来，CNE牌电动机都享有很高的知名度，始终追求节能、环保，高功率密度输出，更可靠安全的发展目标。
YX3 系列高效率高压三相异步电动机采用当今国际高压高效中型电动机设计和制造理念，结合本公司长期以来生产高效电动机的技术和经验而开发，采用已经验证可靠地新技术、新材料、新工艺，选材考究、制造精良，较之上一代产品，具有以下优势：◆更节能全系列效率达到国家一级能效标准。
以100 万kW/年装机容量用YX3 进行节能改造计算（按工业用电0.8元/度，原平均效率95.5%，改造后平均效率96.5%）：改造前用电量：P1改造前=100万/0.955=104.7120万kW改造后用电量：P1改造后=100万/0.965=103.6369万kW改造后省电量：P1改造前-P1改造后=（104.7120-103.6369）×24x365=94178760kW.h 全年节省资金：94178760×0.8=75343008（元）从以上计算分析可见，全年可节省电费约7500万元，经济效益显著。
◆更环保低振动。
YX3系列高效率高压三相异步电动机不仅满足GB10068标准对振动的要求，且振动限值低于国家标准，满足用户的更高要求。
低噪声。
YX3系列高效率高压隔爆型三相异步电动机噪声指标远远低于Y2。
YX3与Y2的噪声对比（6000V）dB（A）同步转速r/min1500 10003000 750额定功率（kW）＞110～220 Y2 YX3100Y2 YX395Y2 YX394Y2 YX392 10911111211310610811111310210510811099＞220～550 100 96 94-98 102105107 92-96 96-105 107＞550～1100 ＞1100～2200 100-11211396-11111395-108110注：根据国家标准，噪声测量均按声功率（Lw）级执行，表中YX3 声功率级折算到升压级大部分小于声压级（Lp）85dB（A）。
◆更紧凑较之Y2，YX3 系列电动机结构更紧凑，体积更小，在保证用户驱动系统能可靠运行的同时，不浪费宝贵的储运、安装空间。
2. 用途YX3系列高效率高压三相异步电动机可应用在矿山、机械工业、石油化工工业、发电厂等不同行业，用于驱动各种通用机械，如压缩机、水泵、破碎机、卷扬机、离心机、切削机床、运输机械等，是最理想的驱动设备。
3. 产品范围4. 型号描述Y X 3 450 2 – 2 W异步电动机 高效率 环境代号（户外） 极数（2 极）第三代铁心长度代号(2 号铁心) 轴中心高(450mm)本系列电动机还可制成 YX3-TH 湿热型或 YX3-W 户外型及 YX3-F 防腐型，具体含义如下。
W-户外防轻腐蚀型WF1-户外防中等腐蚀型WF2-户外防强腐蚀型F1-户内防中等腐蚀型F2-户内防强腐蚀型TH-湿热型TA-干热型THW-户外湿热型TAW-户外干热型二.技术特点1. 产品基本信息中心高：355～560电压：3000V～11000V频率：50Hz、60Hz功率范围：185kW～2240kW极数：2～12极防护等级：IP54、IP55热分级：155(F)温升等级：130(B)、155(F)安装方式：IMB3(也可做成IMB35、IMV1)冷却方式：IC411环境温度:-15℃～40℃海拔高度: 0～1000m2. 产品执行标准与容差执行标准GB 755 旋转电动机定额和性能GB/T 997 旋转电动机结构型式、安装型式及接线盒位置的分类(IM代号) GB/T 1032 三相异步电动机试验方法GB/T 1993 旋转电动机冷却方法GB 1971 旋转电动机线端标志与旋转方向GB/T 4772 旋转电动机尺寸和输出功率等级GB/T 4942.1 旋转电动机整体结构的外壳防护等级（I P代号）分级GB 10068 中心高为56mm及以上电动机的机械振动振动的测量及限值GB/T 10069.1 旋转电动机噪声测定方法及限值第1部分：旋转电动机噪声测定方法GB 10069.3 旋转电动机噪声测定方法及限值第3部分：噪声限值GB 14711 中小型旋转电动机安全要求容差项目容差指标±5%电压波动频率波动效率±2%-0.1×(1-η)-(1-cosφ)/6最小绝对值0.02 最大绝对值0.07 ±20%功率因数转差率堵转电流倍数堵转转矩倍数最大转矩倍数转动惯量﹢20%（﹣15%，+25%）-10%±10%3. 技术说明高效的冷却系统电动机分别设计有独立的外冷却风路和内冷却风路，实现以最小的损耗取得最大的冷却效果。
电动机定子产生的热量主要从定子铁心传递给机座，再被外部冷却气流带走；转子和定子绕组端部产生的热量，由内冷却回路传递给机座。
外冷却风路的冷却气流吹过机座散热筋，沿着散热筋从非驱动端流到驱动端，机座散热筋的空气动力学设计，使气流达到较高的散热效率；接线盒安装在远离散热筋的位置上，对气流流动无阻碍；定子绕组端部周围的机座内侧设有内散热筋，充分散热。
内冷却风路通过内风扇使空气流过转子通风孔，使内部热量源源不断的向机座和端盖传导，机座起到内、外空气热交换器的作用；被冷却的空气与外部冷却空气同向，通过机座内4 个通风管道返回，顺序冷却，使电动机的散热均匀。
双回路冷却，不仅实现了电动机更高的功率密度，且还保证电动机温度均匀分布。
电动机双冷却回路原理图电动机绕组及轴承温升分布图内风扇：优化的风路设计离不开风扇型式的选择，YX3系列电动机的内风扇均为高强度铝合金铸造而成的双向离心风扇。
外风扇：2 极电动机外风扇通常为单向轴流风扇，扇叶材料为符合GB3836标准的轻质高强度复合材料，具有良好的抗老化性和耐腐蚀性，也可以采用金属材质。
对于4 极电动机：H355～400 中心高采用双向离心风扇；H450 及以上中心高采用单向离心风扇。
对于6极及以上电动机均采用双向离心风扇。
4极及以上电动机风扇均为金属材质。
无忧的机械结构机座：电动机机座、端盖采用工艺成熟的高强度灰铸铁制造，也可采用球墨铸铁以适用于更恶劣的环境。
加厚的机座壁、箱型设计的机座端部结构和底脚结构，使机座具有更高的强度和刚度。
机座采用水平、垂直散热片铸铁机座，内部设有四个轴向通风道，机座内部对应绕组端部位置分布水平、垂直式散热筋，增大了内部散热面积。
接线盒安装于电动机侧上方通风道处，通风道上对角安置两个可以任意调整角度的吊环。
端盖：驱动端和非驱动端端盖内、外均散热筋同时起到了加强筋的作用，提高了端盖的强度、刚度和散热效果，并与机座进行可靠的连接，使整机获得了理想的散热和支撑结构。
◆独特的转子结构电动机通常采用铸铝转子。
采用离心铸铝工艺或压铸铝工艺将液态纯铝浇注到转子铁芯槽中，一次性浇铸成型，将转子导条与端环铸成一个整体。
铸铝转子结构和工艺保证了电动机转子不可比拟的可靠性，同时使电动机具有满意的转矩特性。
大容量电动机采用铜条转子；可靠的导条紧固和端环焊接工艺以及高速电动机的护环结构，确保了铜条转子的可靠运行。
◆可靠的轴承结构电动机通常采用滚动轴承，当使用条件诸如运转速度、负载能力以及工况条件超出限值时采用滑动轴承。
H500～560中心高2极标准设计的电动机采用端盖式球面滑动轴承强制润滑，非轴伸端滑动轴承带绝缘；H500-2也可做成自润滑滑动轴承；其它电动机均采用滚动轴承，并带有不停机注排油装置，可在运行中加注、排除废油脂。
滚动轴承滚动轴承采用两轴承结构，带不间断注排油装置和轴承测温装置；采用注油杯进行注油，锂基脂润滑。
滚动轴承结构均设有V型密封圈，防止灰尘和水溅射进入轴承，使其具有较长的使用寿命和润滑间隔。
轴承理论寿命均大于10万小时。
滑动轴承根据轴承的负荷情况，可选用靠热辐射和热传导自然冷却的油环自润滑方式或强制润滑方式。
自润滑方式可以通过增设进回油管路，方便的实现强制润滑。
滑动轴承电动机自由状态时允许的轴向窜动量为±5mm，在这种情况下，电动机转子和轴系必须通过被驱动设备上的"限位装置"配合轴向定位。
滚动轴承结构端盖式滑动轴承◆久经验证的VPI真空压力浸渍技术我公司生产的高压电动机所采用的绝缘系统是经过多年验证的，结合引进技术，采用现代工艺新技术，逐步增加云母比例，这一绝缘系统还在不断地发展和完善。
定子绕组采用155（F ）级绝缘，线圈端部有可靠的固定及绑扎，在制造过程中经过多次匝间脉冲电压试验及对地耐压试验，并采用VPI 真空压力浸渍无溶剂工艺处理，具有很高的电气强度、机械强度及良好的耐腐蚀性和耐潮性能。
线圈铁心采用了特殊的防电晕处理，使电动机能在海拔较高的地区安全运行。
◆出线方式多样化电动机引出线的对称布置允许将接线盒从"右手"侧调整到"左手"侧，相反亦然。
也可提供另一个接线盒用来引出中性点。
主接线盒电动机的外部电缆引入线在接线盒中通过接线柱进行可靠的连接。
主接线盒为铸铁接线盒。
接线盒内腔尺寸较大，各接线端子之间的爬电距离与电气间隙远远大于国家标准规定。
接线盒内腔涂有防锈底漆和耐弧性好的磁漆，接线端子经镀银处理后，与绕组引线电缆相接。
接线盒内、外均设有单独的直径为M12的接地端子。
辅助接线盒辅助接线盒用于定子测温、轴承测温和加热器端子。
加热器端子与测温端子由隔板隔开。
测温端子采用端子排的连接方式。
主、辅接线盒引入装置接线盒引入装置特征采用压板式结构固定外部引线电缆。
接线口处设有橡胶密封装置及橡套电缆防止电缆拨脱装置。
高压接线盒密封圈直径有Φ64、Φ57、Φ51、Φ46、Φ40的同心圆，外设喇叭口接线斗，默认出口大小为1-￠70。
接线口处设有橡胶密封装置，密封圈直径有Φ64、Φ57、Φ51、Φ钢管布线46、Φ40的同心圆，外设螺纹口的接线斗，默认螺纹接口为1-G2 12。
