电机常规标识
电机铭牌介绍课件
优化电机运行工况
根据实际需求调整电机运行工况，避免过载 或轻载运行，以降低能耗。
采用变频器控制
对于需要调速的电机，可以采用变频器进行 控制，实现电机节能运行。
05 电机铭牌的解读 和应用
如何解读电机铭牌
电机型号
了解电机的型号、规格和用途，如Y系列电 机用于一般机械传动。
额定功率
了解电机的额定功率，根据实际需求选择合 适的电机。
能效等级
能效等级
电机铭牌上通常会标注能效等级，用以表示电机的能源利用效率。等级越高，电机的能 源利用效率越高，通常效率范围在0.8-1.0之间。
等级分类
能效等级一般分为一级能效、二级能效、三级能效等，不同等级的电机在价格、性能和 节能效果等方面存在差异。
能效测试方法和标准
测试方法
电机能效的测试方法主要包括输入-输出法 、功率-效率法等，通过测量电机的输入功 率和输出功率来计算电机的能效。
标准
电机能效的标准通常根据国家和地区的能效 法规制定，不同国家和地区的标准可能存在 差异。我国电机能效标准为GB19157-2003 《中小型三相异步电动机能效限定值及能效 等级》。
能效改进措施和建议
选用高效电机
在设备选型时，应优先选用高效电机，以提 高能源利用效率。
定期维护和保养
对电机进行定期维护和保养，保持电机的良 好运行状态，提高能效。
THANKS
感谢观看
效率是指电机输出功率与输入功率之比，效 率越高，说明电机的能量转换效率越好。功 率因数是指电机的输入有功功率与视在功率 之比，功率因数越高，说明电机的功率利用 率越高。温升是指电机在工作过程中，由于 损耗产生的热量使电机温度升高的程度，温
升过高会影响电机的性能和使用寿命。
电机功率等级表

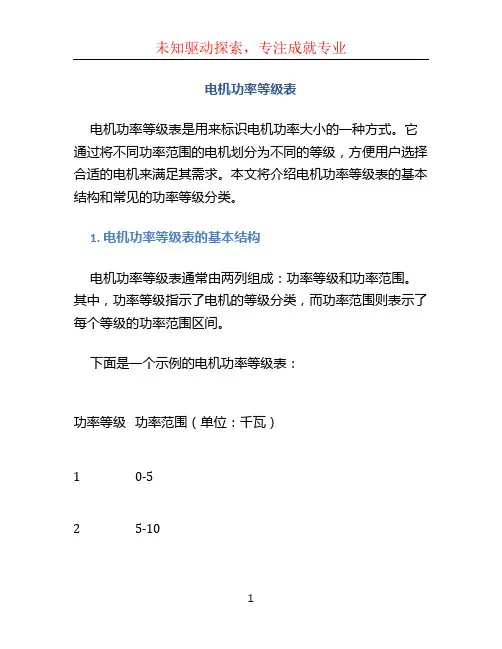

电机功率等级表电机功率等级表是用来标识电机功率大小的一种方式。
它通过将不同功率范围的电机划分为不同的等级，方便用户选择合适的电机来满足其需求。
本文将介绍电机功率等级表的基本结构和常见的功率等级分类。
1. 电机功率等级表的基本结构电机功率等级表通常由两列组成：功率等级和功率范围。
其中，功率等级指示了电机的等级分类，而功率范围则表示了每个等级的功率范围区间。
下面是一个示例的电机功率等级表：功率等级功率范围（单位：千瓦）10-525-10310-20420-50550-1006100-2007200-5008500-100091000-2000102000-5000在表中可以看到，电机功率等级从1到10，共有十个等级。
不同等级的电机在功率范围上也存在差异，用户可以根据自己的需求来选择合适的功率等级。
2. 常见的功率等级分类电机功率等级的分类可以根据实际需要来进行划分，以下是常见的功率等级分类：2.1. 低功率等级低功率等级通常指的是功率范围较小的电机，适用于一些较小的设备或者低功率应用。
在上面的功率等级表中，1到3等级可以被认为是低功率等级。
这些等级的电机功率范围一般在0-20千瓦之间。
2.2. 中功率等级中功率等级涵盖了较广的功率范围，适用于一些中等大小的设备或者中功率应用。
在上面的功率等级表中，4到7等级可以被认为是中功率等级。
这些等级的电机功率范围一般在20-500千瓦之间。
2.3. 高功率等级高功率等级通常指的是功率范围较大的电机，适用于一些大型设备或者高功率应用。
在上面的功率等级表中，8到10等级可以被认为是高功率等级。
这些等级的电机功率范围一般在500-5000千瓦之间。
3. 如何选择合适的功率等级选择合适的功率等级需要根据实际使用需求和设备要求来进行判断。
以下是一些选择功率等级的基本原则：•根据设备的功率需求来选择合适的功率等级。
确保所选的功率等级能够满足设备的正常运行需求。
•考虑设备的工作环境和负载情况。
电机能效等级一级二级三级标识

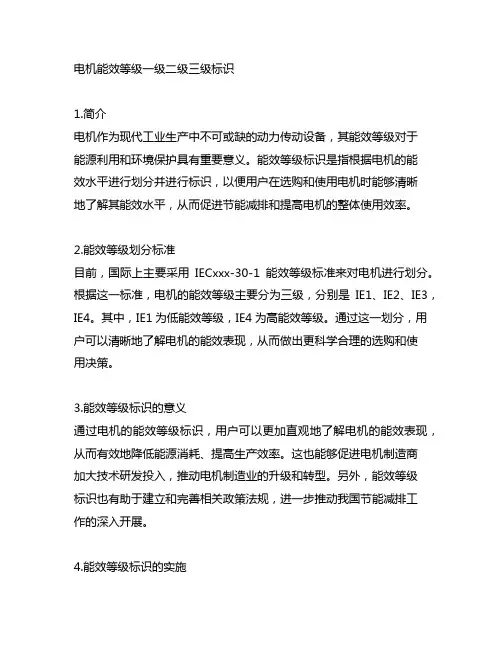

电机能效等级一级二级三级标识1.简介电机作为现代工业生产中不可或缺的动力传动设备，其能效等级对于能源利用和环境保护具有重要意义。
能效等级标识是指根据电机的能效水平进行划分并进行标识，以便用户在选购和使用电机时能够清晰地了解其能效水平，从而促进节能减排和提高电机的整体使用效率。
2.能效等级划分标准目前，国际上主要采用IECxxx-30-1能效等级标准来对电机进行划分。
根据这一标准，电机的能效等级主要分为三级，分别是IE1、IE2、IE3，IE4。
其中，IE1为低能效等级，IE4为高能效等级。
通过这一划分，用户可以清晰地了解电机的能效表现，从而做出更科学合理的选购和使用决策。
3.能效等级标识的意义通过电机的能效等级标识，用户可以更加直观地了解电机的能效表现，从而有效地降低能源消耗、提高生产效率。
这也能够促进电机制造商加大技术研发投入，推动电机制造业的升级和转型。
另外，能效等级标识也有助于建立和完善相关政策法规，进一步推动我国节能减排工作的深入开展。
4.能效等级标识的实施为了有效推动电机能效等级标识工作的实施，相关部门应当加强对电机生产和销售企业的监管，确保其按照国家相关标准生产和销售符合要求的高效电机。
还需加大对用户的宣传力度，提高用户对能效等级标识的认知度，引导其在选购和使用电机时更加注重能效等级标识的内容。
5.总结电机能效等级一级二级三级标识对于推动我国节能减排工作和促进电机制造业的转型升级具有重要意义。
只有通过全社会的共同努力，才能够更好地推动这一工作的实施，并为推动我国经济可持续发展做出更大的贡献。
6. 电机能效等级标识对于节能减排的作用随着社会的发展和环境问题的日益凸显，节能减排问题成为了全球共同关注的焦点。
而电机作为工业生产中的主要能耗设备，其能效等级标识对于节能减排具有极其重要的作用。
电机能效等级标识可以帮助用户清晰地了解各种类型电机的能效表现，指导他们在选购电机时更加注重能源利用效率，从而减少能源消耗和减少碳排放。
电动机的星形、三角形接法图解
电动机的星形、三角形接法图解
普通三相异步电机共有三相绕组，一般标识为“U1-U2”、“V1-V2”、“W1-W2”，异步电机有两种接线方式，一种是星形接法，一种是三角形接法，具体连接方式见下图：
电机采用星形接法时，线圈电压为220V，运行电流为相电流，较小；电机采用三角形接法时，线圈电压为380V，运行电流为相电流的根号三倍，较大。
电机从静止起动时，星形接法的起动转矩仅是三角形接法的一半，起动电流仅仅是三角形起动的三分之一左右；
三角形接法起动时起动电流是额定电流的4－7倍，但是起动转矩大。
电气设备颜色国标

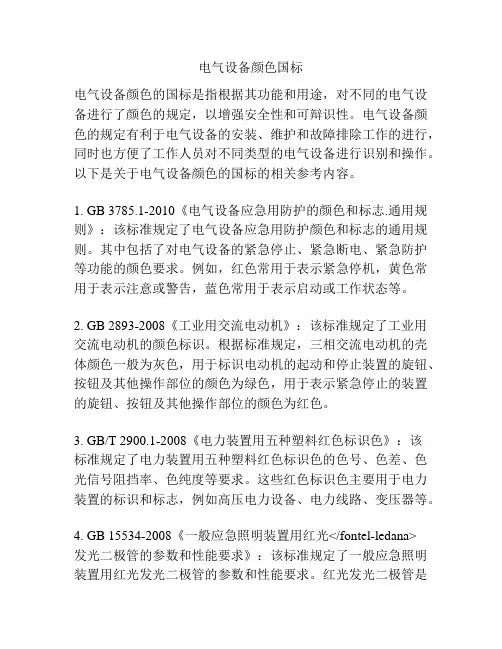

电气设备颜色国标电气设备颜色的国标是指根据其功能和用途，对不同的电气设备进行了颜色的规定，以增强安全性和可辩识性。
电气设备颜色的规定有利于电气设备的安装、维护和故障排除工作的进行，同时也方便了工作人员对不同类型的电气设备进行识别和操作。
以下是关于电气设备颜色的国标的相关参考内容。
1. GB 3785.1-2010《电气设备应急用防护的颜色和标志.通用规则》：该标准规定了电气设备应急用防护颜色和标志的通用规则。
其中包括了对电气设备的紧急停止、紧急断电、紧急防护等功能的颜色要求。
例如，红色常用于表示紧急停机，黄色常用于表示注意或警告，蓝色常用于表示启动或工作状态等。
2. GB 2893-2008《工业用交流电动机》：该标准规定了工业用交流电动机的颜色标识。
根据标准规定，三相交流电动机的壳体颜色一般为灰色，用于标识电动机的起动和停止装置的旋钮、按钮及其他操作部位的颜色为绿色，用于表示紧急停止的装置的旋钮、按钮及其他操作部位的颜色为红色。
3. GB/T 2900.1-2008《电力装置用五种塑料红色标识色》：该标准规定了电力装置用五种塑料红色标识色的色号、色差、色光信号阻挡率、色纯度等要求。
这些红色标识色主要用于电力装置的标识和标志，例如高压电力设备、电力线路、变压器等。
4. GB 15534-2008《一般应急照明装置用红光</fontel-ledana>发光二极管的参数和性能要求》：该标准规定了一般应急照明装置用红光发光二极管的参数和性能要求。
红光发光二极管是应急照明装置的重要组件，其颜色要求符合国际电气科技委员会IEC 60073标准。
5. GB 3836.1-2010《爆炸性环境用电气设备第1部分：常规要求》：该标准是电气设备在爆炸性环境中安全应用的基础标准，其中也包含了对电气设备颜色的要求。
根据标准规定，电气设备的外表面颜色应为黑色、灰色、橙色、黄色等，以适应特殊环境下的安全要求和可识别性。
卷帘门电机介绍
A 基础知识
B 改善事例
C 故障处理
D 现场管理 题目： 初识卷帘门电机

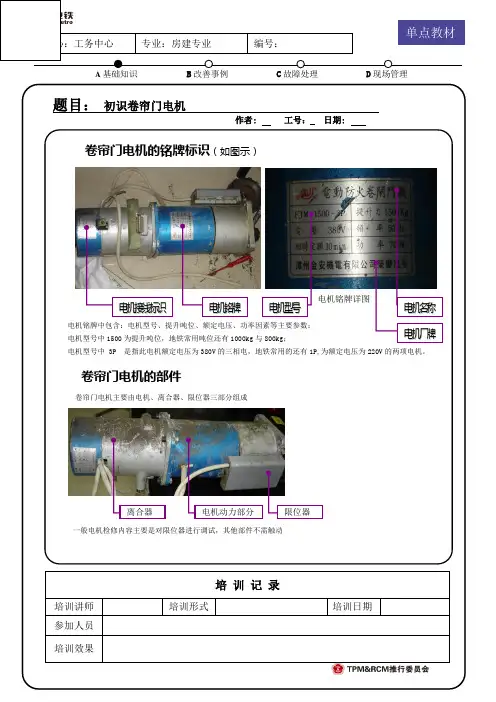

作者: 工号： 日期: 卷帘门电机的铭牌标识（如图示）
电机铭牌详图 电机铭牌中包含：电机型号、提升吨位、额定电压、功率因素等主要参数；
电机型号中1500为提升吨位，地铁常用吨位还有1000kg 与800kg ； 电机型号中 3P 是指此电机额定电压为380V 的三相电，地铁常用的还有1P,为额定电压为220V 的两项电机。
卷帘门电机的部件
卷帘门电机主要由电机、离合器、限位器三部分组成
一般电机检修内容主要是对限位器进行调试，其他部件不需触动
培 训 记 录
培训讲师
培训形式 培训日期 参加人员
培训效果
单点教材 专业：房建专业 中心：工务中心 编号：
电机接线标识 电机铭牌 电机型号 电机名称
电机厂牌 离合器 电机动力部分 限位器 小组：设备
操作工班。
伺服电机原点,正负极限符号
伺服电机原点,正负极限符号
摘要：
1.伺服电机的原点
2.伺服电机的正负极限符号
3.伺服电机的应用
正文：
1.伺服电机的原点
伺服电机是一种将电脉冲转化为角位移的电机，它可以精确控制旋转角度和转速。
在伺服电机的使用过程中，原点是一个非常重要的概念。
原点是指电机转子在没有接收到任何信号时所处的位置，通常与电机的物理结构相对应。
在实际应用中，确定伺服电机的原点有助于精确控制电机的转动，从而实现准确的位置控制。
2.伺服电机的正负极限符号
伺服电机的正负极限符号是用来表示电机转动方向和范围的。
在伺服电机上，通常会有正负极限符号的标识。
正极限符号表示电机正向旋转的最大角度，而负极限符号则表示电机反向旋转的最大角度。
通过正负极限符号，用户可以清楚地了解伺服电机的转动范围，从而保证电机在正常工作范围内运行。
3.伺服电机的应用
伺服电机广泛应用于各种自动化设备和精密仪器中，例如数控机床、机器人、自动化生产线等。
伺服电机的优点在于它能够实现高精度、高速度、高扭矩的控制，从而满足各种复杂工况的需求。
随着科技的发展，伺服电机在我国
的应用范围越来越广泛，成为了现代制造业和科研领域的重要设备。
总之，伺服电机的原点和正负极限符号对于电机的精确控制和安全运行具有重要意义。
了解这些概念有助于用户更好地使用和维护伺服电机，从而提高设备的性能和寿命。
防爆电机标志铭牌
防爆电机标志铭牌
摘要：
1.防爆电机简介
2.防爆电机标志铭牌的作用
3.防爆电机标志铭牌的内容及含义
4.防爆电机标志铭牌的安装位置与要求
5.防爆电机标志铭牌的检查与维护
正文：
防爆电机是一种在易燃、易爆环境中使用的电机，具有防爆性能，能够防止火花、高温等引起的事故。
为了确保防爆电机的正常使用和维护，防爆电机标志铭牌起到了至关重要的作用。
防爆电机标志铭牌主要用于表明电机的防爆性能及相关参数，包括型号、规格、额定电压、额定电流、额定功率、转速等。
这些参数对于正确选择和使用防爆电机至关重要。
防爆电机标志铭牌的内容及含义主要体现在以下几个方面：
（1）型号：防爆电机的唯一标识，便于用户识别和选购。
（2）规格：包括电机的尺寸、重量等，便于用户根据实际需求选择合适的型号。
（3）额定电压、额定电流、额定功率：表示电机的电气性能参数，便于用户根据电源条件选择合适的电机。
（4）转速：表示电机的转速，便于用户根据传动要求选择合适的电机。
防爆电机标志铭牌的安装位置通常位于电机的侧面或顶部，要求清晰、醒目，便于用户查看。
安装时应确保铭牌与电机的实际参数一致，避免产生误解。
防爆电机标志铭牌在使用过程中需要定期检查和维护，确保其内容的准确性。
如发现铭牌脱落、破损、模糊等问题，应及时进行修复或更换，以免影响电机的正常使用。
总之，防爆电机标志铭牌对于防爆电机的使用与维护具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机常见标识符号
一、电机产品型号编制方法：
产品代号-规格代号
1、产品类型代号为拼音的首字母，是发电机后面加一个“F”
举例：
2、励磁方式的代号：标于设计序号之后，
“S”：3次谐波励磁
“J”：晶闸管励磁
“X”相复励磁
3、机座号：
“S”：短机座
“M”：中机座
“L”长机座
4、示例：
Y560-4/1500：“产品代号+中心高-极数/功率”
YRKK900-8/3000
Y112S-6：
YR500-2-4
TF3S200M-4
SF20-12/4250
二、工作方式
其中S1---S10主要用于电动机
其中：S1-----连续工作制
S2------短时工作制
S3------断续周期工作制
S6------连续周期工作制
三、电机的防护等级
IP54
其中“IP”是表征字母，“5”是第一表征数字，“4”是第二表征数字注释：
1、当只需要一个表征数字表示防护等级时，被省略的数字应该“X”代替。
2、当防护内容增加，可由第二个表征数字后面的补充字母表示，补充字母不止
一个时，按字母顺序排列。
3、“S”：表示在电机静止的时候测试
“M”表示在电机运转状态下测试
4、第一表征数字表示对固体的防护等级
“0”：无防护电机；
“1”：防护Φ>50mm固体的电机；
“2”：防护Φ>12mm固体的电机；
“3”：防护Φ>22.5mm固体的电机；
“4”：防护Φ>1mm固体的电机；
“5”：防尘电机；
“6”：尘密电机，完全防止尘埃进入。
5、第二表征数字表示对液体的防护等级：
“0”：无防护电机；
“1”：防滴电机，垂直滴水无危害；
“2”：15度防滴电机，当电机从正常位置向任何方向倾斜15度，垂直滴水无危害；
“3”：防淋水电机，与铅垂线成60度范围内的淋水无危害；
“4”：防溅水电机，任何方向的溅水都为危害；
“5”：放喷电机，任何方向的喷水都无危害；
“6”：防海浪电机；
“7”：防浸水电机；
“8”：持续潜水电机。
异步电动机的典型结构为防护式IP23和封闭式（IP54和IP55），其中IP54和IP55的差别，主要是后者的出线盒及轴承盖与轴之间等部位的防护要求更高。
四、电机的冷却方式
1、标记系统：
IC 8 A 1 W 7
IC 8 1 W
其中“IC”是表征字母，“8”是冷却回路布置的特征数字，“A”初级冷却介质的符号（“A”可省略）；“1”是初级冷却介质运动的推动方法，“W”次级冷却介质的符号，“7”是次级冷却介质运动的推动方法（当次级冷却介质是水时（即“W“时）7可省略）
2、冷却介质的符号表示：
3、冷却回路布置的特征数字
（开路）
“0”：自由循环；
“1”：进口管循环；
“2”：出口管循环；
“3”：进出口管循环；
“4”：机壳表面冷却；
（闭路）
“5”：内装式冷却器（传给周围介质）；
“6”：外装式冷却器（传给周围介质）；
“7”：：内装式冷却器（传给远方介质）；
“8”：外装式冷却器（传给远方介质）；
“9”：分装式冷却器。
4、冷却介质运动的推动方法
“0”：自由对流（依靠温差，风扇作用不计）；
“1”：自循环（与电机转速有关）；
“2”、“3”、“4”：备用；
“5”：内装式独立部件（与转速无关）；
“6”：外装式独立部件（与转速无关）；
“7”：分装式独立部件；
“8”：相对运动（冷却介质运动是因为它与电机之间有相对运动）；
“9”：其他部件。
五、电机的安装方式（IM）：
1、卧式：
IM1001（IMB3）：借底脚安装，底脚在下；
IM3001（IMB5）：借D端凸缘面安装；
IM1051（IMB6）：借底脚安装，从D端看底脚在左；
IM1061（IMB5）：借底脚安装，从D端看底脚在右；
IM1071（IMB8）：借底脚安装，从D端看底脚在上；
2立式：
IM3011（IMV1）：借D端凸缘面安装，D端在下
IM3231（IMV2）：借N端凸缘面安装，D端在上；
IM3031（IMV3）：借D端凸缘面安装，D端在下
IM3211（IMV4）：借N端凸缘面安装，D端在上
IM1011（IMV5）：借底脚安装，D端在上
IM1031（IMV5）：借底脚安装，D端在上
1、第一位数字的意义
“0”：无安排；
“1”：借底脚安装，仅端盖式轴承；
“2”：借底脚和凸缘安装，仅端盖式轴承；
“3”：借凸缘面安装，仅端盖式轴承，一个端盖带凸缘；
“4”：借凸缘面安装，仅端盖式轴承，一个凸缘不在端盖上；
“5”：无轴承电机；
“6”：具有端盖式轴承和座式轴承；
“7”：只有座式轴承；
“8”：1---4以外的立式电机；
“9”：特殊形式。
2、第四个特征数字
“0”：无轴伸；
“1”：一个圆柱型轴伸；
“2”：两个圆柱型轴伸；
“3”：一个圆锥型轴伸；
“4”：两个圆锥型轴伸；
“5”：一个带凸缘的轴伸；
“6”：两个带凸缘的轴伸；
“7”：D端面为凸缘轴伸，N面为圆柱轴伸；
“8”：无安排；
“9”：其他。
