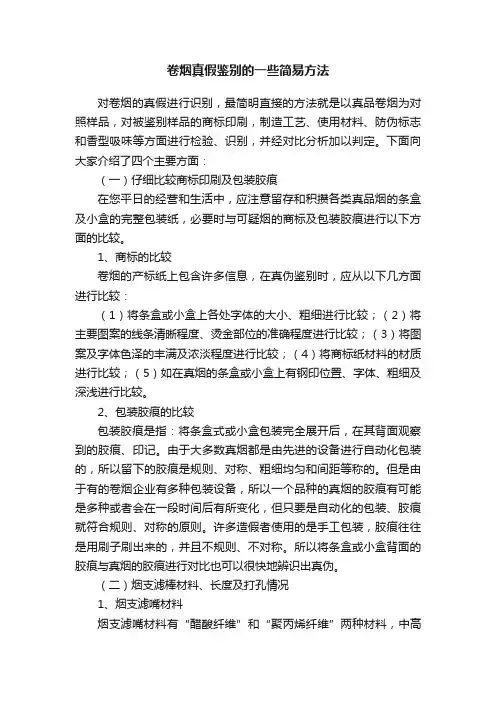

卷烟真假鉴别的一些简易方法
卷烟真假鉴别的一些简易方法对卷烟的真假进行识别，最简明直接的方法就是以真品卷烟为对照样品，对被鉴别样品的商标印刷，制造工艺、使用材料、防伪标志和香型吸味等方面进行检验、识别，并经对比分析加以判定。
下面向大家介绍了四个主要方面：（一）仔细比较商标印刷及包装胶痕在您平日的经营和生活中，应注意留存和积攒各类真品烟的条盒及小盒的完整包装纸，必要时与可疑烟的商标及包装胶痕进行以下方面的比较。
1、商标的比较卷烟的产标纸上包含许多信息，在真伪鉴别时，应从以下几方面进行比较：（1）将条盒或小盒上各处字体的大小、粗细进行比较；（2）将主要图案的线条清晰程度、烫金部位的准确程度进行比较；（3）将图案及字体色泽的丰满及浓淡程度进行比较；（4）将商标纸材料的材质进行比较；（5）如在真烟的条盒或小盒上有钢印位置、字体、粗细及深浅进行比较。
2、包装胶痕的比较包装胶痕是指：将条盒式或小盒包装完全展开后，在其背面观察到的胶痕、印记。
由于大多数真烟都是由先进的设备进行自动化包装的，所以留下的胶痕是规则、对称、粗细均匀和间距等称的。
但是由于有的卷烟企业有多种包装设备，所以一个品种的真烟的胶痕有可能是多种或者会在一段时间后有所变化，但只要是自动化的包装、胶痕就符合规则、对称的原则。
许多造假者使用的是手工包装，胶痕往往是用刷子刷出来的，并且不规则、不对称。
所以将条盒或小盒背面的胶痕与真烟的胶痕进行对比也可以很快地辨识出真伪。
（二）烟支滤棒材料、长度及打孔情况1、烟支滤嘴材料烟支滤嘴材料有“醋酸纤维”和“聚丙烯纤维”两种材料，中高档卷烟均采用醋纤滤嘴。
我省生产卷烟中只有极少量低档产品采用丙纤滤嘴，其余大部分牌号卷烟均采用醋纤材料。
两种嘴棒的区别在于：醋纤滤嘴丝束之间比较紧密，丝束不易散开，丙纤滤嘴的丝束则比较膨松，手感也较醋纤滤嘴棒柔软，比如市面上有些假“飞马”烟就是采用丙纤嘴棒，与真品“飞马”卷烟的醋纤嘴棒完全不同。
2、烟支滤嘴长度省内产卷烟的真伪可以从烟支滤嘴的长度来简易识别，但是有关卷烟企业会对烟支滤嘴棒的长度适时进行调整，应注意及时掌握有关信息。
卷烟装箱机缺条检测中图像处理算法的应用计算机
卷烟装箱机缺条检测中图像处理算法的应用计算机在香烟卷包机组的生产效率逐步提高的前提下，对工艺质量的掌握难度越来越大，外观检测技术含量不断提高，图像处理算法多种多样，对现场电气人员和技术人员是不小的挑战。
而外观检测的效果，取决于图像处理算法的正确选取和各种参数的精确性。
因此，本文对图像处理技术做具体分析，盼望对技术人员的应用供应关心。
二、硬件系统分析图像处理技术的前提是“图像”,尽量保证图像的清楚和待识别内容明确是图像处理硬件系统需要解决的问题。
在卷烟行业中，主要涉及的是相机与光源的选取问题。
1 相机的选用相机这里主要应用黑白与彩色相机。
〔a〕小盒外观检测使用彩色相机对烟包进行检测，该方法检测精度高，对硬件处理速度要求高。
〔b〕条烟外观检测与缺条成像检测采纳黑白相机，关注的是灰度上明显的差异，该方法检测内容精度低，对硬件处理速度要求低。
2 曝光光源的选用光源主要分单色光和白光，这里均有应用。
包装带玻璃纸的地方使用单色光较好。
三、软件算法分析1 图像处理算法概述图像处理是用计算机对图像进行分析，以到达所需结果的技术，而进行图像分析所使用的工具就是图像处理算法，这些算法包括基本算法，类似的有二值化、灰度图像、边缘查找等，也有高级算法，像神经网络算法等。
2 应用到行业内的图像处理过程卷包过程应用的检测大体的处理流程：首先，图片预处理。
得到灰度图片，采纳RGB转灰度算法，得到灰度图；其次，算法处理及分析，灰度图上按用户检测设置定位监测范围，选择处理算法。
主要用到二值化、边缘检测、平滑、去噪声、模板匹配等图像处理算法，再协作统计分析；最终，与目标值结果比对，依据检测参数的设置进行检测结果推断，包括灰度平均值、偏差，边缘检测重量与长度，模板匹配相像度，以及其他偏差值，将不合格产品剔除或者报警。
四、成像检测参数调整方法缺条成像检测的调整原理是在检测图像上设置矩形框，对矩形框内的图像进行阈值X的二值化处理，将处理结果中联通暗区的面积值与设定值Y对比，超出界限则报警。
《卷烟》包装标识
5.符合4.1.2规定的企业名称、
6.生产企业地址、
7.生产日期、 8.价类、 9.商品条码、 10.符合国家规定的商品储运安全 标志、 11.执行标准的编号、 12.生产许可证编号。
取消了类型要求。
条、盒包装标识的九项内容
条、盒上应注明以下内容， 包装膜条包上注明的内容由 生产企业自定。
“环保”等卷烟成分的功效 说明，以及“淡味” 、
“柔和”等卷烟品质说明。
FCTC第十一条的规定“烟草制品包装和 标签不得以任何虚假、误导、欺骗或可 能对其特性、健康影响、危害或释放物 产生错误印象的手段推销一种卷烟制品， 包括直接或间接产生某一烟草制品比其 他烟草制品危害小的虚假印象的任何词 语、描述、商标图形或任何其他标志。 其中包括“低焦油”、“淡味”或“柔 和”等词语。
取消了类型要求和对注册标记 位置的要求
标识的检验
按GB/T5606.1抽取实验室样品， 制备试样。
按YC/T28.1进行试验。
包装标识质量缺陷分为A、B两类， 其中不符合4.1.1（商标法）、 4.1.2 （企业名称） 、4.1.5 （商品条码） 、4.3.4 （焦油 量） 、4.3.5 （警句）要求之一 的为A类质量缺陷项，不符合其它 要求之一的为B类质量缺陷项。 若出现任何一个A类质量缺陷项， 则判该批卷烟不合格，包装标识得 分以0分计。
企业可以采取标注省（市）名加 企业名称，也可以直接标注企业 名称
取消了省名与企业名称之间加点 的硬性规定。
强调了对质量责任的追溯性。
获得国家认可的质量标 志的产品，可以在有效 期内标注质量标志。
中国名牌 中国驰名商标 产品质量认证标志质量体
系认证标志
原产地标识
在卷烟包装体上及内附说明 中不得使用“保健”、 “疗效” 、 “安全” 、

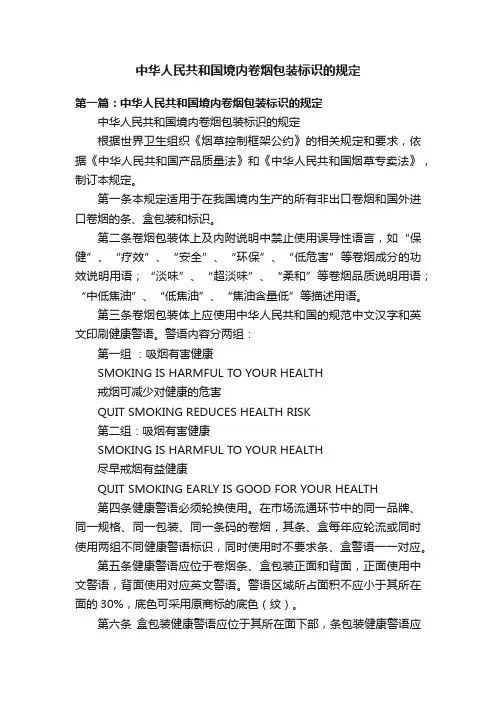

中华人民共和国境内卷烟包装标识的规定
中华人民共和国境内卷烟包装标识的规定第一篇：中华人民共和国境内卷烟包装标识的规定中华人民共和国境内卷烟包装标识的规定根据世界卫生组织《烟草控制框架公约》的相关规定和要求，依据《中华人民共和国产品质量法》和《中华人民共和国烟草专卖法》，制订本规定。
第一条本规定适用于在我国境内生产的所有非出口卷烟和国外进口卷烟的条、盒包装和标识。
第二条卷烟包装体上及内附说明中禁止使用误导性语言，如“保健”、“疗效”、“安全”、“环保”、“低危害”等卷烟成分的功效说明用语；“淡味”、“超淡味”、“柔和”等卷烟品质说明用语；“中低焦油”、“低焦油”、“焦油含量低”等描述用语。
第三条卷烟包装体上应使用中华人民共和国的规范中文汉字和英文印刷健康警语。
警语内容分两组：第一组：吸烟有害健康SMOKING IS HARMFUL TO YOUR HEALTH戒烟可减少对健康的危害QUIT SMOKING REDUCES HEALTH RISK第二组：吸烟有害健康SMOKING IS HARMFUL TO YOUR HEALTH尽早戒烟有益健康QUIT SMOKING EARLY IS GOOD FOR YOUR HEALTH第四条健康警语必须轮换使用。
在市场流通环节中的同一品牌、同一规格、同一包装、同一条码的卷烟，其条、盒每年应轮流或同时使用两组不同健康警语标识，同时使用时不要求条、盒警语一一对应。
第五条健康警语应位于卷烟条、盒包装正面和背面，正面使用中文警语，背面使用对应英文警语。
警语区域所占面积不应小于其所在面的30%，底色可采用原商标的底色（纹）。
第六条盒包装健康警语应位于其所在面下部，条包装健康警语应位于其所在面右侧。
第七条健康警语应明确、清晰和醒目，易于识别。
中文字体采用黑体字，英文采用Arial Narrow字体，中文字体高度不得小于2.0mm，英文不得大于相应汉字。
颜色采用与警语区域底色有一定差异的色组。
第八条卷烟包装体应按照国家标准要求标注焦油量、烟气烟碱量及烟气一氧化碳量等烟气成分和释放物的信息，中文字体高度不得小于2.0mm。
卷烟包装图像识别检测技术
２１ ０ ０年 １ ０月
机 械 工 程 与 自 动 化
Ｍ ＥＣＨＡＮＩ ＣＡＬ ＥＮＧＩ ＮＥＥＲＩ ＮＧ ＆ ＡＵＴＯＭ ＡＴ１ ０Ｎ
Ｎｏ ．５
０ｃ． ｔ
文 章 编 号 ：６ ２６１ （０ ０ ０— １６０ １ ７—４ ３ ２ １） ５０ １—３
是 固定 的 。本 文在 ＶＣ ＋ ｎ ｔ ＋ ． ｅ 编译 器上 ，使用 Ｒ ｂ ｒ ｏ ｅｔ
剔除 剔除机构 指令 气动剔除机构
边 缘检 测算 子进行边 缘提 取 。透 明纸异 常的检 测过程
见 图 ２ 。
图 ３为 Ｃ Ｄ 照相机拍摄 的条盒包装原 图，图 ４为 Ｃ
图 １ 示 的图像识别 系统 的运行过 程如 下 ：当被 所
要 由 ３ 分构成 ，见 图 １ 部 。
图像采集控制器 摄ห้องสมุดไป่ตู้ 图像处理 图像 ｈ Ｃ Ｄ图 像 摄取 Ｃ 光 电管检 测 Ｐ Ｃ硬件
应 用 软 件 图 １ 卷 烟包 装 图 像 识 别 系 统 的构 成
像灰 度值进 行二值化 处理 和 区域 分割 ，则很难 区分 出 透 明纸 区域 与烟盒 区域 。文献 ［ ３采用 “ － ３ 边缘 检测算
使 用 Ｒ ｂ ｒ 检 测算 子 检 测 烟 包 四周 边 界 以及提 ｏ ｅｔ
卷 烟包 装 图像 识别 检 测 技术
王 磊 ， 张 疆 ， 邹 玉 胜
（ 曲靖 卷 烟厂 制 造 二 部 ，云 南 曲 靖 ６５０） ５ ０ １
摘 要 ： 对 生 产 实 际 中存 在 的卷 烟 各 类 包 装缺 陷 的特 点 ， 绍 了基 于 图像 识 别 的检 测 技 术 ； 针 介 对缺 陷部 分 的 图像 进 行 了处 理 ， 分别 论述 了透 明纸 异 常 、 线 异 常 的检 测 原 理 和 检 测 算 法 。 果 表 明应 用 数 字 图像 识别 技 术 是 并 拉 结 监 控 卷 烟 包装 质量 的有 效 手 段 。 关 键 词 ： 图像 识别 ；包 装 检 测 ； 卷烟 包 装 中 图 分类 号 ：Ｔ ３ １４ Ｐ ９．１ 文 献 标 识 码 ：Ａ
卷烟包装外观质量成像检测光源的优化
卷烟包装外观质量成像检测光源的优化摘要：随着光电技术和信息处理技术的迅猛发展，基于机器视觉的成像检测技术被广泛应用于卷烟生产线各工序的质量缺陷检测，其不仅替代了人工检测，也提高了卷烟生产线整体的质量管控能力。
照明光源作为机器视觉系统的重要组成部分，能够通过影响成像质量进一步影响成像检测的准确率，本文主要研究通过改进光源照射方式提升卷烟包装工序外观成像检测图像质量的探索和实践。
1 研究背景随着卷烟产品市场竞争的日益加剧，消费者对卷烟产品质量的要求越来越高，尤其是卷烟包装的外观质量是消费者对产品的第一印象，直接影响产品的消费体验。
如何保证包装质量的稳定性，降低缺陷产品流入市场的风险，是各卷烟加工企业质量管理最重要的管控环节。
目前，基于机器视觉技术的卷烟包装外观成像检测技术是检测卷烟产品外观质量缺陷最为有效的手段，已被广泛应用于卷烟工厂各工艺流程，比如小包外观包装质量检测、条包外观包装质量检测、烟支外形方面的检测、防伪码的识别、封签错位和缺失检测[1]、装封箱机缺条检测等。
2 机器视觉技术的照明光源机器视觉检测系统主要由图像采集、图像分析、图像处理技术组成，其中图像采集是视觉系统的前端和信息来源，是至关重要的组成部分。
光源的选择直接决定了图像特征的采集以及后续算法的复杂程度，合适的光源以及照明技术能够有效凸显检测样本的表面特征，有利于后期的图像信息处理和缺陷识别，有助于提高产品质量和检测系统的整体运行效率[2]。
机器视觉照明光源分为前向照明、背向照明、结构光照明三种照明方式[3]，本文研究的光源为前向照明光源，即光源从待检测样本上方进行照明。
前向照明又分为同轴照明和离轴照明，同轴照明光源整体照射光相对于照射面中心轴对称分布，如图1所示[4]。
（a）（b）图1 同轴照明示意图。
(a)环形对称照明；（b）两侧对称照明例如，环形和穹顶光源是同轴光源，圆形对称照明是将相机安装在光源正上方进行机器视觉图像采集，同时光源中心为相机留有拍照窗口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卷烟包装标识警语的图像法测定
1 范围
本标准规定了卷烟包装标识警语区面积比例、警语区内文字高度、警语区内文字与背景色差的图像测定方法。
本标准适用于卷烟条与盒包装标识警语区面积比例、警语区内文字高度、警语区内文字与背景色差的测定。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7975-2005 纸和纸板颜色的测定（漫反射法）
YC/T 330-2014 卷烟条与盒包装纸印刷品
3 术语和定义
3.1
警语warnings
表明烟草使用有害后果的警示性语句。
3.2
警语区warnings area
卷烟包装标识警语所在的区域，以明显区别于包装印刷主体色的颜色或以与包装印刷主体色有明显色差的分割线（或框）划分的最小闭合区域。
3.3
警语区面积比例warnings area ratio
卷烟包装标识警语区占其包装所在面面积的比例。
3.4
警语区内文字与背景色差colour difference between words in warnings area and warnings area background
警语区内文字颜色与警语区背景颜色之间的差别。
3.5
异形卷烟包装abnormal cigarette packing
非长方体特征形态的卷烟包装。
4 原理
由成像系统获得卷烟包装标识警语区所在面的图像，识别警语区特征，测定卷烟包装标识警语区面积比例及警语区内文字高度。
在规定的条件下，使用光度测量设备分别测定警语区内文字与背景的颜色坐标，计算出警语区内文字与背景的色差。
5 仪器设备
5.1 卷烟包装标识警语区面积比例及警语区内文字高度的测定仪器应满足以下要求：
——照明系统能够清晰的显现卷烟包装边缘、警语区边缘及警语区内文字字体轮廓；
——成像系统采集卷烟包装的图像，成像精度优于0.1 mm，能够清晰的呈现卷烟包装标识警语区的特征；
——仪器测定结果精密度不低于0.5 mm；
——用于长度校准的标准板准确度不低于0.05 mm。
5.2 卷烟包装标识警语区内文字与背景色差的测定仪器应满足GB/T 7975-2005中第5章的要求。
6 取样及样品制备
从实验室样品中抽取试样，除去试样外包装膜。
待测试样应无翘（翻）边、皱折、形变、破损、污渍等可能削弱其测试性能的缺陷。
试样为异形卷烟包装时，应先进行预处理，采用其他方式将其折合成平面。
7 测定步骤
7.1 试样按照YC/T 330-2014中6.1.1的要求进行调节和测试。
7.2 按照仪器操作规程调整和校准仪器。
7.3 将试样放入仪器的测量区域，通过成像系统采集试样警语区所在面的平面图像，测定警语区和其所在面的面积。
其中，分割线（框）不计入警语区面积，软盒包装顶部突出的内衬纸区域不计入警语区所在面的面积。
7.4 将试样放入仪器的测量区域，通过成像系统采集试样警语区所在面的平面图像，分别测定警语每个字的高度和警告主体每个字的高度（见图1）。
7.5 将试样放入仪器的测量区域，使用光度测量设备测定试样警语区内文字和背景的明度指数、色品指数。
警语区内文字颜色相同时，取10个采样点进行测定；警语区内文字颜色不同时，每种颜色分别取10个采样点进行测定。
7.6 重复步骤7.3～7.5，对试样的另一个警语区所在面进行测试。
图1 警语区内文字高度示意图
8 结果表示
8.1 警语区面积比例按式（1）计算：
12
100%S P S =⨯ ………………………………（1） 式中：
P ——警语区面积比例，以百分比表示（%）；
S 1 ——警语区的面积，单位为平方毫米（mm 2）； S 2 ——警语区所在面的面积，单位为平方毫米（mm 2）； 最终结果以单次测试结果表示，精确至1%。
8.2 警语区内文字高度按式（2）、（3）计算：
),...,max(21i h h h H = (2)
式中：
H ——警语文字高度，单位为毫米（mm ）；
h 1,h 2,…,h i ——警语中单个字的高度，单位为毫米（mm ），i 为警语中字的个数。
最终结果以单次测试结果表示，精确至十分位。
****12max(,,...)j H h h h = (3)
式中：
H * ——警告主体文字高度，单位为毫米（mm ）； h *1,h *2,…,h *j ——警告主体中单个字的高度，单位为毫米（mm ），j 为警告主体中字的个数。
最终结果以单次测试结果表示，精确至十分位。
8.3 警语区内文字与背景色差按式（4）计算：
ab E ∆=（4） 式中：
△E ab ——警语区内文字与背景色差；
L 1* ——警语区内文字的明度指数；
L 2* ——警语区背景的明度指数；
a 1*、
b 1* ——警语区内文字的色品指数；
a 2*、
b 2* ——警语区背景的色品指数。
最终结果以10个采样点的算术平均值表示，精确至个位。
9 测定报告
测定报告应包括以下内容：
——试样标志及说明；
——使用标准的编号；
——测定时间；
——使用仪器和型号；
——测定的环境条件；
——测定结果。
