SIP数据配置
SIP协议对接IMS HG8120(E8-C)开局配置指导
济宁E8-C设备SIP协议HG8120开局V3R012C00S005一、默认版本为V3R012C00S005 ，支持IMS语音，不需要升级版本，直接配置即可。
二、 1.登陆设备192.168.1.1用户名telecomadmin，默认密码nE7jA%5m1．登陆到界面后查看状态——设备信息查看版本是否支持。
根据版本信息中CXX判断是否需要升级，如C00,C02，C04等偶数版本，则不需要升级版本，如果是C01等奇数版本则需要升级。
）图中版本为C00，支持IMS电话，无需升级。
三、数据配置1．进入设备后，点击网络——宽带设置，点新建点击右上角的新建，显示如下：在如图，在使能WAN连接打钩，WAN类型为“路由WAN”，服务类型为“VOIP”，写入对应的VLAN ID（由数据统一规划，不同的OLT 的VLAN不同，OLT上需要手工添加SERVICE PORT），802.1优先级为6，获取IP方式为DHCP，附各OLT VLAN规划：一般需要数据人员在OLT上配置service port数据，如果配置完WAN 配置获取不到地址，联系数据人员，上报PON口分光器信息或SN号，在OLT上制作service port数据。
配置如图：地址和连接状态，确认是否连接。
2．配置sip接口点击设备中的应用——宽带电话配置，填写主用服务器地址，不同区县地址不同，见表格：（表格需要的留言给我）主用和备用端口号都为5060，归属域名均为（这个参数不分区县），本地端口填写5060，树图填写x.S|x.#|1[3-9]xxxxxxxxx|01xxxxxxxxxx匹配模式为“最小匹配”信令端口和媒体端口选择对应的VLAN，点击应用保存。
在用户基本参数中：点击新建，在使能用户中打钩，注册用户名：+86537（电话号码）鉴权用户名：+86537（电话号码）@密码：密码是自动生成，一定注意保存工单，让用户做好保存，因为后台无法查看密码，注意！！！以免以后更换设备或者重新配置数据因密码丢失无法配置！！在状态——宽带语音信息可以看到电话注册状态：3．传真等高级配置（一般情况下不用配置，但是来显的参数必须配置）在应用——宽带电话设置里——宽带电话高级参数里，profile参数需要进行以下修改，否则来显可能会显示86537+电话号码：3=369=1134=1174=1点击应用保存。
SIP话机的简单配置说明

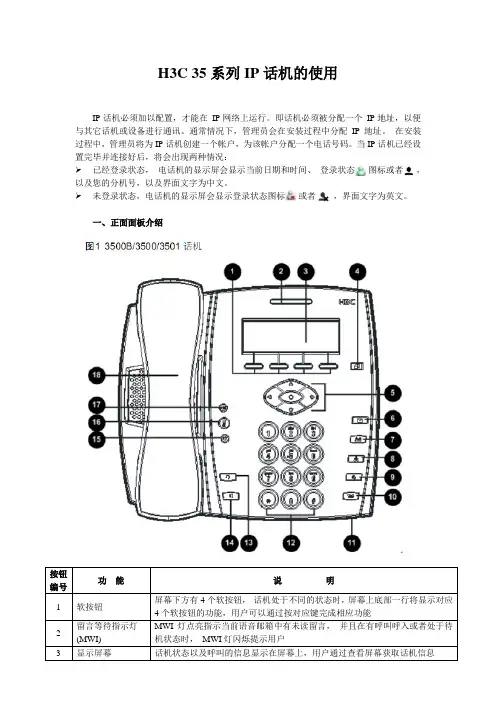

H3C 35系列IP话机的使用IP话机必须加以配置，才能在IP网络上运行。
即话机必须被分配一个IP地址，以便与其它话机或设备进行通讯。
通常情况下，管理员会在安装过程中分配IP地址。
在安装过程中，管理员将为IP话机创建一个帐户，为该帐户分配一个电话号码。
当IP话机已经设置完毕并连接好后，将会出现两种情况：➢已经登录状态，电话机的显示屏会显示当前日期和时间、登录状态图标或者，以及您的分机号，以及界面文字为中文。
➢未登录状态，电话机的显示屏会显示登录状态图标或者，界面文字为英文。
一、正面面板介绍按钮编号功能说明1 软按钮屏幕下方有4个软按钮，话机处于不同的状态时，屏幕上底部一行将显示对应4个软按钮的功能，用户可以通过按对应键完成相应功能2 留言等待指示灯(MWI)MWI灯点亮指示当前语音邮箱中有未读留言，并且在有呼叫呼入或者处于待机状态时，MWI灯闪烁提示用户3 显示屏幕话机状态以及呼叫的信息显示在屏幕上，用户通过查看屏幕获取话机信息二、背面面板介绍按钮编号功能说明1 电源插口2 听筒插口3 耳麦插口4 网口插口在5口网络口连接好网络后可以再串连电脑等5 网络插口连接网络用三、新话机的设置设置完后一直按向左方向键，直到最后屏幕提示是否重启话机“changes required a restart Would you like to restart？”选择OK 重启重启完毕后选择login 输入分配的电话号码和password 默认为12345 只要是网络正常，能注册到SIP Server 和创建用户时话机语言选择的是中文，登陆后会显示在线，以及语言变成中文。
四、一些特色功能。
局内SIP用户配置
局内SIP用户配置1知识准备了解Soft Co5816硬件结构局内SIP用户号段：应用于IAD终端，一般为3到8位的分机号，局内字冠取号码前缀。
2实验内容Soft Co5816设备局内SIP用户电话互通的配置3实验设备Soft Co5816设备一台IAD（SIP协议）若干电话机若干4配置步骤1、进入配置模式2、增加主机下的POTS用户3、增加呼叫字冠5具体实验步骤：使用命令行配置数据1、在用命令行配置的时候，需要把OMU网管界面退出配置模式，否则命令行无权限配置。
如下：12、切换到命令行配置窗口，点击右边的“命令行”窗口，如下：3、在命令行输入界面，输入“enable”命令，然后在输入密码“huawei”，进入配置模式，如下：24、在配置模式下，逐行输入以下命令：//添加用户盒，用户盒编号为1。
config add subbox no 1在SoftCo上配置SIP用户批量配置25个SIP用户。
批量增加25个SIP用户设备，起始设备标识为7000、不鉴权。
config add batch sipue seid 7000 authorizationtype noauth number 25给设备标识为7000～7021的21个SIP设备批量放号，用户号码为7000～7024。
config add subscriber eid 7000 dn 7000 number 25配置局内短号第1位号码为局内字冠。
config add prefix dn 7 callcategory basic callattribute inter cldpredeal no minlen 4 maxlen 4 if4pstnprefix yes5、使用命令行删除配置数据在配置模式下输入以下命令：//批量删除SIP用户号码7000~700016。
config delete subscriber dn 7000 number 16//批删除SIP用户设备。
H3C SIP命令
