灯具的安装方式
灯具安装施工工艺
灯具安装施工工艺灯具在安装前，应熟悉灯具的形式及连接构造，以便确定支架安装的位置和嵌入开口位置的大小。
嵌入式日光灯具安装时，应根据设计图纸的不同区域的灯具形式，采用编号加以标注。
灯具的电源线不能贴在灯具外壳上，灯线应留有余量，灯罩的边框应压住罩面板或遮盖面板的板缝，并应与顶棚面板贴紧。
1.1.1.1.荧光灯安装吊顶内安装的灯具应根据装修吊顶平面图中灯具分布的位置，以及不同的吊顶形式来确定灯具外型与吊顶板的接口样式。
在装修安装吊顶龙骨的同时安装灯具的支吊架；在吊顶天花板安装的同时安装灯具。
须单独在吊顶板几何中心开孔安装的灯具，我联合体将提前向装修单位提供不同区域灯具的开孔尺寸，并安排专人配合。
待吊顶天花板及其它器具初步安装完毕后，配合装修施工人员调整灯具，达到整体美观的效果。
1、荧光灯嵌入吊顶内安装嵌入吊顶内安装的荧光灯等矩形灯具边框的边缘应与顶棚面的装修直线平行。
如灯具对称安装时，其纵横中心线要求在一条线上，偏斜控制在5mm以内。
嵌入式荧光灯具的金属栅隔应与灯具主体的接地可靠连接。
嵌入安装的灯具如下图：嵌入式荧光灯安装图2、荧光灯明装荧光灯吊杆安装：根据灯具的安装高度，采用相应长度的金属吊杆，将灯具与吊杆和法兰连接牢固，依顺序将灯具的导线从金属管内引出，压在灯头盒的接线端子上。
依据灯具安装的位置，采用Φ8内胀栓将灯具吊杆的法兰盘固定在顶板上，然后安装灯具的附件。
吊杆式荧光灯安装图1.1.1.2.壁灯安装1、安装前仔细检查在运输过程中是否有产品损坏现象，如外壳划伤、裂痕、玻璃和光源破碎等；2、产品开箱后请检查包装箱内的附件是否齐全，如使用说明书、产品合格证、安装配件等；3、灯具安装后，供电前应检查灯具的接线方式是否正确，安装是否牢固，确保安全后才可正常供电；4、安装及更换光源、电器时，应使用相同类型、功率的光源及电器；如果改变光源类型或功率，应更换相应配套的镇流器；5、安装顺序:（1）在安装前，根据根据设计图纸，确定壁灯安装位置。

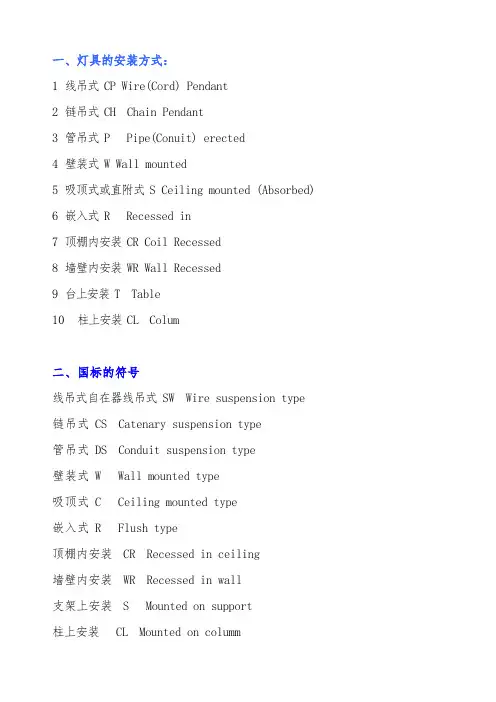

灯具安装符号
一、灯具的安装方式：1 线吊式 CP Wire(Cord) Pendant2 链吊式 CH Chain Pendant3 管吊式 P Pipe(Conuit) erected4 壁装式 W Wall mounted5 吸顶式或直附式 S Ceiling mounted (Absorbed)6 嵌入式 R Recessed in7 顶棚内安装 CR Coil Recessed8 墙壁内安装 WR Wall Recessed9 台上安装 T Table10 柱上安装 CL Colum二、国标的符号线吊式自在器线吊式 SW Wire suspension type 链吊式 CS Catenary suspension type管吊式 DS Conduit suspension type壁装式 W Wall mounted type吸顶式 C Ceiling mounted type嵌入式 R Flush type顶棚内安装 CR Recessed in ceiling墙壁内安装 WR Recessed in wall支架上安装 S Mounted on support柱上安装 CL Mounted on columm座装 HM Holder mounting三、标注代号对照施工图专用——线路敷设方式代号施工图专用——线路敷设方式代号线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，f--安装方式L--光源种类，白炽灯或荧光灯。
建筑电气施工技术第6章 电气照明灯具的安装
第一节 普通灯具的安装
第一节 普通灯具的安装
（3）综合管线支架
第一节 普通灯具的安装
（4）空调格栅
第一节 普通灯具的安装
（5）线槽或 封闭插接式照明 母线
第一节 普通灯具的安装
第一节 普通灯具的安装
2. 广照灯
第一节 普通灯具的安装
第一节 普通灯具的安装
三、室外灯具 1. 投光灯
第六章 电气照明灯具的安 装
第一节 普通灯具的安装
一、安装方式 1. 吸顶式 吸顶安装的灯具固定用 的螺栓或螺钉不应少于2个。 室外安装的壁灯其泄水 孔应在灯具腔体的底部， 绝缘台与墙面接线盒盒口 之间应有防水措施。
第一节 普通灯具的安装
2. 悬吊式
悬吊式灯具是用吊绳、吊链、吊管等悬吊在顶 棚上或墙支架上的灯具。 1）带升降器的软线吊灯在吊线展开后，灯具下 沿应高于工作台面0.3m； 2）质量大于0.5kg的软线吊灯，应增设吊链 （绳）； 3）质量大于3kg的悬吊灯具，应固定在吊钩上， 吊钩韵圆钢直径不应小于灯具挂销直径，且不应小 于6mm； 4）采用钢管作灯具吊杆时，钢管应有防腐措施， 其内径不应小于10mm，壁厚不应小于1.5mm。 5）灯具与固定装置及灯具连接件之间采用螺纹 连接的，螺纹啮合扣数不应少于5扣。
备用照明
1．墙面上 2．顶棚上
安全照明
1．墙面上 2．顶棚上
第二节 专用灯具
用于人防工程的疏散标志灯的间距不宜大于示例中闻距的1/2。
第二节 专用灯具
2. 要求 1）安全出口标志灯应设置在疏散方向的里侧上方， 灯具底边宜在门框（套）上方0.2m。地面上的疏散指示标 志灯，应有防止被重物或外力损坏的措施。当厅室面积较 大，疏散指示标志灯无法装设在墙面上时，宜装设在顶棚 下且距地面高度不宜大于2.5m： 2）疏散照明灯投入使用后，应检查灯具始终处于点 亮状态； 3）应急照明灯回路的设置除符合设计要求外，尚应 符合防火分区设置的要求； 4）应急照明灯具安装完毕，应检验灯具电源转换时 间，其值为：备用照明不应大于5s；金融商业交易场所不 应大于1.5s；疏散照明不应大于5s；安全照明不应大于 0.25s。应急照明最少持续供电时间应符合设计要求。
灯具安装方式
灯具安装方式
1、定制型小功率三防投射灯（照树灯）
照树灯具自带插泥支架，灯具安装时首先检查灯具的完整性及是否符合安装要求，检查灯具的供电电压是否符合安装要求，检查灯具的安装配件是否完整。
对灯具进行装配，安装插泥支架，在安装配件时一定要紧固插泥支架与灯具的连接螺丝，装配完成后检查稳固性。
照树灯安装时根据要求及照射光效安装在绿色植物的根部，按照要求调整灯具与树干之间的距离，一般要求在150mm—300mm，插泥支架全部深入土壤之中。
安装示意图如图1-1。
图1-1
屋面照射灯安装在屋面瓦脊侧面，因屋面为琉璃瓦，为了保证不损坏建筑物屋面琉璃瓦和防水，不能进行打孔安装。
所以，屋面灯具采用定制型安装底座，采用结构胶粘结安装。
灯具安装时首先检查灯具的完整性及是否符合安装要求，检查灯具的供电电压是否符合安装要求，检查灯具的安装配件是否完整。
安装灯具之前首先黏胶安装定制型配件，等待配件完全稳固在琉璃瓦上之后，再把灯具与定制型配件进行连接，紧固连接螺丝。
安装示意图如图2-1.
图2-1
檐口灯具安装在建筑物檐口椽头部位，因为檐口照射灯照射建筑物斗拱和人字造型灯具由上向下照射，安装之间在上部，考虑到安装的稳固性，采用打孔安装的方式。
灯具安装时首先检查灯具的完整性及是否符合安装要求，检查灯具的供电电压是否符合安装要求，检查灯具的安装配件是否完整。
灯具安装时首先在椽头部为使用小型冲击钻头钻φ6mm的孔，塞入PVC膨胀栓，使用高强度自攻螺丝连接灯具支架，安装灯具。
在安装过程中，注意紧固所有的连接螺丝，灯具距离照射部位距离为1800mm—2000mm。
安装示意图如图3-1.
图3-1。
灯具安装施工工艺及质量要求全解
灯具安装施工工艺及质量要求全解一、灯具安装施工工艺1.材料准备：在进行灯具安装前，需准备好所需的工具和材料，包括螺丝刀、扳手、电钻等工具，以及灯具、灯泡、电线等材料。
2.先安装电线：在进行灯具安装前，需要先安装好电线。
首先确定好电线的走向和长度，然后按照相关标准进行电线的敷设和连接。
3.固定灯座：将灯座按照要求固定在合适的位置上，可以使用螺丝刀和扳手等工具进行调整和固定。
4.安装灯具：将灯具分别与灯座连接，确保连接牢固。
不同类型的灯具有不同的安装方式，需要按照相关说明进行操作。
5.安装灯泡：根据需要选择合适的灯泡进行安装。
注意选择安全可靠的灯泡，并按照说明书进行正确安装。
6.进行测试：在安装完成后，需进行灯具的测试，确保灯具正常工作。
可以使用电钻或开关等设备进行测试，检验灯具的亮度、色温、色彩还原等性能指标。
7.整理收尾：完成灯具安装后，要对现场进行清理和整理，将工具和材料收拾整齐，保持施工区域的清洁和整洁。
二、灯具安装施工质量要求1.灯具安装要牢固：灯具安装必须要牢固稳定，不得松动或摇晃。
灯座和灯具之间的连接必须牢固可靠，不允许出现松脱现象。
2.灯具安装要符合要求：灯具安装位置要符合设计要求和使用功能，避免对其他设施造成影响。
灯具的挂钟高度、间距等要符合相关标准和规定。
3.灯具安装要美观：灯具安装后要美观大方，不应出现明显的偏斜、歪曲或损坏现象。
灯具和灯座之间的连接线要整齐美观，不得凌乱或杂乱。
4.灯具使用功能要正常：灯具安装后要保持正常使用功能，灯泡的亮度和色彩要符合设计要求。
灯具的开关要灵活可靠，不得出现异常或故障现象。
5.安全防护要到位：在进行灯具安装施工过程中，要严格遵守相关的安全规定和要求，保证施工人员和周围人员的人身安全。
特别是在进行高空灯具安装时，要加强安全防护，确保工作安全。
总结：通过以上的灯具安装施工工艺及质量要求的介绍，可以看出灯具安装的过程是一个复杂而又细致的工作。
只有严格按照相关要求进行施工，才能保证灯具安装的质量和安全。
电气知识：灯具按安装方式分为哪几[工程类精品文档]
![电气知识：灯具按安装方式分为哪几[工程类精品文档]](https://img.taocdn.com/s3/m/34658200650e52ea55189846.png)
电气知识：灯具按安装方式分为哪几[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!大于大于大于（1）吸顶式照明器吸附在顶棚上，适用于顶棚比较光洁且房间不高的建筑内。
这种安装方式常有一个较亮的顶棚，但易产生眩光，光通利用率不高。
（2）嵌入式照明器的大部分或全部嵌入顶棚内，只露出发光面。
适用于低矮的房间。
一般来说顶棚较暗，照明效率不高。
若顶棚反射比较高，则可以改善照明效果。
（3）悬吊式照明器挂吊在顶棚上。
根据挂吊的材料不同可分为线吊式、链吊式和管吊式。
这种照明器离工作面近，常用于建筑物内的一般照明。
（4）壁式照明器吸附在墙壁上。
壁灯不能作为一般照明的主要照明器，只能作为辅助照明，富有装饰效果。
由于安装高度较低，易成为眩光源，故多采用小功率光源。
（5）枝形组合型照明器由多枝形灯具组合成一定图案，俗称花灯。
一般为吊式或吸顶式，以装饰照明为主。
大型花灯灯饰常用于大型建筑大厅内，小型花灯也可用于宾馆、会议厅等。
（6）嵌墙型照明器的大部分或全部嵌入墙内或底板面上，只露出很小的发光面。
这种照明器常作为地灯，用于室内作起夜灯用，或作为走廊和楼梯的深夜照明灯，以避免影响他人的夜间休息。
（7）台式主要供局部照明用，如放置在办公桌、工作台上等。
（8）庭院式主要用于公园、宾馆花园等场所，与园林建筑结合，无论是白天或晚上都具有艺术效果。
（9）立式立灯又称落地灯，常用于局部照明，摆设在沙发和茶几附近。
（10）道路、广场式主要用于广场和道路照明。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
最全灯具安装施工方法(荧光灯、安全出口标志灯、疏散指示灯、吸顶灯、壁灯、筒灯安装)
最全灯具安装施工方法（荧光灯、安全出口标志灯、疏散指示灯、吸顶灯、壁灯、筒灯安装）一、灯具安装（一）材料要求本工程采用的灯具主要有：荧光灯、安全出口标志灯、疏散指示灯、吸顶灯、壁灯、筒灯等。
所有灯具的型号、规格必须符合设计要求和国家标准的规定，灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘的现象，所有灯具应有产品合格证。
二、灯具安装（一）荧光灯安装本工程采用的荧光灯安装方式分为吸顶式安装和吊链式安装。
吸顶式安装应用自攻螺丝将灯箱固定在龙骨上，然后将电源线压入灯箱内的端子板上，灯具安装应顺直，不应有缝。
吊链式安装应根据灯具的安装高度将全部吊链编好，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上软塑料管，并且灯具应高低一致。
（二）安全出口标志灯与疏散指示灯安装本工程采用的安全标志灯和疏散标志灯都采用嵌入式壁装，安全标志灯应装在门上方0.1m处，疏散指示灯安装在距地0.4m处，安装时应注意高度一致。
应按灯具的外型选择合适的柜使其平正不歪斜。
（三）吸顶灯具安装吸顶式灯具的安装应用自攻螺丝将灯箱固定在龙骨上，然后将电源线压入灯箱内的端子板上，灯具安装应顺直，不应有缝。
吊链式安装应根据灯具的安装高度将全部吊链编好，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上软塑料管，并且灯具应高低一致。
安装时应根据预埋的螺栓和灯头盒的位置在灯具的托板上用电钻开好安装孔和出线口，用螺母将其拧紧，调整各个灯口并起装饰作用。
（四）壁灯安装先根据灯具外型选择合适的木台或木板，把灯具摆放在上面。
四周留出余量对称。
开好出线孔、安装孔，灯头线从出线孔中甩出，在墙壁上的灯头盒内接头并包扎严密。
然后用机螺丝或胀管将木台或木板固定，调整使其平正、不歪斜。
最后将灯具固定，配好灯泡、灯伞或灯罩，安装距地为2.5m。
（五）筒灯安装筒灯安装方式为嵌入式安装，全部安装在吊顶上。
安装注意预留孔的大小、尺寸一定要准确，间距平均，距离一致。
常见灯具安装方法
灯，人们生活中用来照明的工具，每个家庭都会安装使用的必备品。
现在市面上有各式各样的灯具，而生活中最常用的基本还是这四种：吊灯，吸顶灯，壁灯和筒灯。
所以下面小编就为大家介绍下4种常用灯具安装方式，希望能帮助到大家。
1、吊灯吊灯安装在混凝土顶面上时，可采用预埋件、穿透螺栓及胀管螺栓紧固。
而如何挑选胀管螺栓的规格?则需要根据灯具的重量来决定。
注意：单头吊顶的胀管螺栓的规格的最小也不能低于6mm，多头吊灯不能低于8mm，螺栓数量至少2枚。
2、吸顶灯吸顶灯可用胀管螺栓紧固或木螺丝在预埋木砖上紧固。
而如何挑选胀管螺栓的规格?则需要根据灯具的底座大小形状和灯具重量来决定，一般吸顶灯底座形状有圆形、方形和矩形三种。
当采用胀管螺栓紧固吸顶灯时，吸顶灯底座直径超过100mm，其螺栓直径则不得小于6mm，而且必须用2枚螺钉紧固。
当采用木螺丝紧固吸顶灯时，木螺丝的数量不应少于灯具给定的安装孔数。
3、壁灯安装壁灯时，首先需根据底座的构造判断是否采用底台。
底台一般是用木板自制，木板厚度应大于15mm，表面涂刷装饰油漆。
当需要使用底台安装壁灯时，则应先固定底台，再将壁灯固定在底台上，然后用灯位盒的安装螺孔旋入螺钉来固定，也可以在墙面上打孔、预埋木砖或用塑料胀管螺钉来固定，壁灯底座螺丝一般不少于2枚。
壁灯安装高度的判断：如果是吊顶壁灯的话，灯具中心一般距地面2m~2.2m;如果是床头壁灯的话，则1.2m~1.4m为宜。
4、筒灯筒灯基本形状都是圆筒形，灯口为镀铅、镀钛或镀镍的金属宽边圆环，属嵌入式灯具，适用于吊顶上，具有较好的装饰性和照明性。
在安装筒灯时，需要先根据筒灯尺寸、安装位置在吊顶上划线钻孔;再将吊顶内预留电源线与筒灯连接通，调整筒灯固定弹簧片的蝶形螺母，使弹簧片的高度与吊顶厚度相同;最后把筒灯推入吊顶开孔处，并装上合适的灯泡。
以上就是家居中4种常用灯具安装方式，不知道你看懂和学会了没?安装灯具说其简单，其实也不容易，所以在家装时如果你没完全的把握，还是请专业师傅安装一下，你在旁边检查工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、灯具的安装方式：引用wangccad在2006-10-18 22:34:42.0发表的内容
1 线吊式 CP Wire(Cord) Pendant
2 链吊式 CH Chain Pendant
3 管吊式 P Pipe(Conuit) erected
4 壁装式 W Wall mounted
5 吸顶式或直附式 S Ceiling mounted (Absorbed)
6 嵌入式 R Recessed in
7 顶棚内安装 CR Coil Recessed
8 墙壁内安装 WR Wall Recessed
(侧墙上安装：E)
9 台上安装 T Table
10 柱上安装 CL Colum
二、国标的符号;
线吊式自在器线吊式 SW Wire suspension type
链吊式 CS Catenary suspension type
管吊式 DS Conduit suspension type
壁装式 W Wall mounted type
吸顶式 C Ceiling mounted type
嵌入式 R Flush type
顶棚内安装 CR Recessed in ceiling
墙壁内安装 WR Recessed in wall
支架上安装 S Mounted on support
柱上安装 CL Mounted on columm
座装 HM Holder mounting
表达内容
三、标注代号对照
英文汉语拼音代号本图集代号线吊式
自在器线吊式
固定线吊式
防水线吊式
吊线器式
链吊式
管吊式
吸顶式或直附式
嵌入式(嵌入不可进人的顶棚) 顶棚内安装(嵌入可进人的顶棚) 墙壁内安装
台上安装
支架上安装
壁装式
柱上安装
座装cp
cp
cp1
cp2
cp3
ch
p
s
r
cr
wr
t
sp
w
cl
hm
x
x1
x2
x3
l
g
d
r
dr
br
t
j
b
z
zh
x
x1
x2
x3
l
g
d
r
dr
br
t
j
b
z
zh
施工图专用——线路敷设方式代号
施工图专用——线路敷设方式代号
线路敷设方式代号
PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设VXG——用塑制线槽敷设 GXG——用金属线槽敷设KRG——用可挠型塑制管敷设
⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设
QM——沿墙敷设 PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内 ZA—暗设在柱内
QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号
D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
a——b(c×d)e——f其中：a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法：
灯具吸顶安装标注方法：
其中：a--灯数
b--型号或编号 c--每盏照明灯具的灯泡个数
d--灯泡容量，W e--灯泡安装高度，
f--安装方式 L--光源种类，白炽灯或荧光灯。
