冷冻式干燥机操作规程
冷冻干燥机操作规程
冷冻干燥机操作规程
1.负责人员必须经过相关培训并持有操作证书，方可进行冷冻干燥机的操作。
2.在操作前，需要检查冷冻干燥机的各项设备是否正常运行，包括压缩机、冷凝器、真空泵等，确保其能正常工作。
3.清理和消毒相关工作台，确保工作环境的卫生。
4.开启冷冻干燥机电源开关，并按照操作手册上的要求调整温度、真空度和时间，进行预热和预冷操作。
5.将待干燥的物料放入冷冻干燥机的料仓中，并注意合理分布，确保每个物料能得到均匀的干燥。
6.关闭料仓门，并按照程序要求开始真空抽取，并开启冷冻循环。
7.在真空度到达要求后，输入干燥时间和温度，确保物料完全干燥。
8.干燥完毕后，关闭冷冻循环，并打开排气阀，使干燥室恢复正常气压。
9.打开料仓门，取出干燥完成的物料，并进行质检。
10.关闭冷冻干燥机电源开关，并进行清理和消毒。
11.对冷冻干燥机的各部位进行巡检，及时发现并修复故障。
12.完成日常操作后，将相关记录进行整理并归档。
安全注意事项：
1.在操作冷冻干燥机时，要戴好防护手套，避免冷冻或其他伤害。
2.注意操作过程中是否有异常噪声或异味，如有，要及时停机检查。
3.在封闭空间工作时，要确保通风良好，以防止有害气体积聚。
4.切勿随意更改操作参数，以免影响干燥效果或引发事故。
5.在清理和维护冷冻干燥机时，务必切断电源，并遵守有关安全操作规定。
6.在进行维修或检修时，必要时需进行带电工作，要使用带绝缘手套和工具。
冷冻式干燥机操作规程
冷冻式干燥机操作规程一、冷冻式干燥机的启动过程1、接通电源,合上空气开关,此时设备仪表上的电源指示灯(红）亮.2、若按下绿色启动按钮，接触器吸合，待启动指示灯（绿)亮，5分钟后待启动指示灯（绿)灭，压缩机开始运转，运行指示灯（绿)亮。
3、检查压缩机运转是否正常,有无异常响声，冷媒低压表指针是否下降至表上0。
3—0.5MPa正常范围内（R22制冷剂）。
4、如一切正常，再开启空气压缩机和空气进出口截止阀向冷冻式干燥机送气,并且关闭空气旁路阀，此时空气压力表会指示出空气出口压力；5、观察5—10分钟后，经冷冻式干燥机处理后的空气可达设计压力露点2—10℃,而此时冷媒高、低压表只是正常范围如下：冷媒低压:R22及R407C 0。
3—0。
5MPa R134A 0.1—0。
3Mpa冷媒高压：R22及R407C 1。
2—1.8Mpa R134A 0.7-1.1Mpa 6、慢慢打开自动排水器上的铜球阀,让空气中的冷凝水流入排水器中，经它排出设备外。
(注意:冬天环境温度低时，则应先开机器打开冷却水进出阀门。
严禁压缩空气倒流反吹，否则会损坏蒸发器.）二、冷冻式干燥机的停机过程1、打开旁通让压缩空气继续流入下游管道,然后关闭冷冻式干燥机的出口阀门；2、关闭冷冻式干燥机的进口截止阀，并将冷冻式干燥机卸压;3、按红色停止按钮将冷冻式干燥机关闭，并切断电源,打开手动排污阀放尽残余冷凝水。
（注意：设备停机时，应打开冷凝器上的排水口及时将水排净，以免滞留在冷凝器内的冷却水因环境温度过低结冰而损坏冷凝器.）冷冻式干燥机操作时应注意的事项：1、应尽量避免冷冻式干燥机长时间在无负荷状态下运转；2、禁止冷冻式干燥机短时间连续开停，每次开机至少间隔10分钟，以免损坏制冷压缩机。
冷冻干燥机操作规程
冷冻干燥机操作规程冷冻干燥机是一种常用于食品、药品、化学品等行业的设备，它可以将物质冷冻后进行干燥，保持原有的品质和营养成分。
为了确保冷冻干燥机的正常运行和安全操作，以下是冷冻干燥机的操作规程。
一、操作前的准备工作1. 审查设备状态：检查冷冻干燥机设备是否完好，各部件是否处于良好状态。
2. 准备物料：将待干燥的物料进行处理，确保物料质量良好，避免加入有害物质。
3. 清洁操作区域：清洁操作区域，确保无杂物，防止对设备操作产生干扰。
二、开机操作1. 接通电源：检查电源线是否牢固连接，确认电源开关在关闭状态，然后接通电源。
2. 启动冷冻系统：按照设备的操作手册，启动冷冻系统，确保其工作正常。
3. 启动真空系统：启动真空系统，检查真空泵是否正常运转，确保其压力能够满足要求。
4. 设置参数：根据物料的特性和要求，设置好温度、压力等相关参数。
三、加料操作1. 将待干燥的物料均匀地放置在干燥器内，注意不要超过设备的承载能力。
2. 关闭干燥器门：确保干燥器门能够紧密密封，以保证真空环境的形成。
3. 启动干燥器：根据设备操作手册，启动干燥器，开始干燥过程。
四、干燥过程中的操作1. 监测温度：定时检查温度传感器是否正常工作，确保温度控制在设定范围内。
2. 清理结冰：如发现冷冻系统结冰现象，应及时清理结冰，以保证冷冻系统的正常运行。
3. 监测真空：定时检查真空泵压力，确保真空度符合要求。
4. 留意异常情况：如发现温度异常升高、真空度下降等情况，应及时停机检查。
五、干燥结束和关机操作1. 干燥时间控制：根据物料的干燥要求，设定好干燥时间。
2. 暂停干燥：干燥时间到达后，暂停干燥操作，准备关机。
3. 关闭真空系统：先关闭真空阀，再关闭真空泵，确保真空系统处于正常状态。
4. 关闭冷冻系统：按照设备操作手册，关闭冷冻系统，确保其处于关闭状态。
5. 切断电源：切断设备的电源，同时清理操作区域，确保无任何杂物。
以上为冷冻干燥机的操作规程，只是一个基础的指导，根据设备型号和不同行业的特殊要求可能会有所不同，操作人员应严格按照设备的操作手册进行操作，以确保设备的正常运行和操作的安全性。
冷冻干燥机安全操作规程
冷冻干燥机安全操作规程
《冷冻干燥机安全操作规程》
为了保障操作人员的安全和设备的正常运行，使用冷冻干燥机时需要严格遵守以下安全操作规程：
1. 认真阅读操作手册：在操作冷冻干燥机之前，务必仔细阅读设备的操作手册，了解设备的结构、功能和操作步骤，以及注意事项和安全警示。
2. 穿戴防护装备：在操作冷冻干燥机时，操作人员应穿戴符合相关要求的防护服装和个人防护装备，包括护目镜、防护手套、防护面罩等。
3. 检查设备状态：在启动冷冻干燥机之前，要检查设备的运行状态和周围环境，确保设备处于正常工作状态，无杂物和障碍物。
4. 操作规范：在操作冷冻干燥机时，应按照操作手册的规定进行操作，不得私自更改设备参数或过载使用设备。
5. 定期维护：冷冻干燥机需要定期进行清洁和维护，以确保设备的正常运行和安全性能。
6. 防止冷凝：在操作过程中要防止设备产生冷凝，避免因冷凝造成设备损坏或操作人员受伤。
7. 紧急措施：在设备故障或意外情况下，操作人员应立即停止设备运行，并采取相应的紧急措施，如断电、通风、呼救等。
8. 禁止私自维修：冷冻干燥机的维修应由专业人员进行，操作人员不得私自进行设备的维修和维护。
总之，冷冻干燥机是一种复杂的设备，操作人员在使用时务必要严格遵守操作规程，保障设备的安全运行和操作人员的安全。
冷冻式干燥机操作规程及故障排除

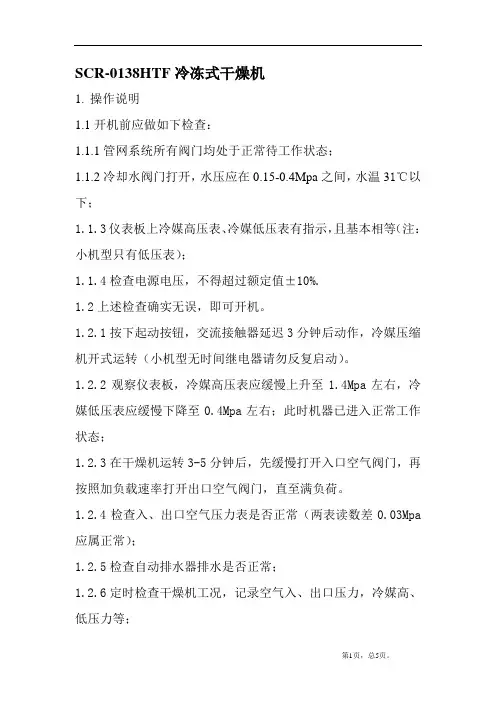

SCR-0138HTF冷冻式干燥机1.操作说明1.1开机前应做如下检查：1.1.1管网系统所有阀门均处于正常待工作状态；1.1.2冷却水阀门打开，水压应在0.15-0.4Mpa之间，水温31℃以下；1.1.3仪表板上冷媒高压表、冷媒低压表有指示，且基本相等（注：小机型只有低压表）；1.1.4检查电源电压，不得超过额定值±10%.1.2上述检查确实无误，即可开机。
1.2.1按下起动按钮，交流接触器延迟3分钟后动作，冷媒压缩机开式运转（小机型无时间继电器请勿反复启动）。
1.2.2观察仪表板，冷媒高压表应缓慢上升至1.4Mpa左右，冷媒低压表应缓慢下降至0.4Mpa左右；此时机器已进入正常工作状态；1.2.3在干燥机运转3-5分钟后，先缓慢打开入口空气阀门，再按照加负载速率打开出口空气阀门，直至满负荷。
1.2.4检查入、出口空气压力表是否正常（两表读数差0.03Mpa 应属正常）；1.2.5检查自动排水器排水是否正常；1.2.6定时检查干燥机工况，记录空气入、出口压力，冷媒高、低压力等；1.2.7关机程序：先关出口空气阀门，再关入口空气阀门，最后按下停止按钮即可。
1.3特别注意事项1.3.1避免在无负载下长时间运转。
1.3.2请勿连续启动冷媒压缩机，每小时启停次数不得大于6次。
1.3.3为了保证供气质量，务必遵守开机、停机顺序。
a开机：先让干燥机运转3-5分钟后再开空压机或进气阀门；b关机：先关空压机或出气口阀门再关干燥机。
1.3.4若管网中有跨接于干燥机进、出气口的旁路阀，在运行时一定要将旁路阀关紧，避免未经处理的空气进入下游用气管网。
1.3.5空气压力不得超过0.95Mpa。
（高压机型参照机器铭牌）。
1.3.6入口空气温度不得超过（标准型）45℃（高温型）80℃。
1.3.7冷却水温度不超过31℃.1.3.8在环境温度低于2℃时请不要开机。
1.3.9电控柜内时间继电器延时设定不得少于3分钟。
冷冻干燥设备操作规程
冷冻干燥设备操作规程1.打开电源。
关闭放气阀（左侧下方旋钮）。
确认红色真空阀处于关闭状态（与管道垂直）；2.使用前，首先预热真空泵：盖上透明罩，打开真空泵黒阀气孔，选择mode →warm-up vacuum pump →enter,预热开始，预热时间约20-30分钟，预热结束后LED显示面板会有提示，并发出间断的提示音；3.放入样品（样品要事先在冰箱彻底冷冻成冰块）。
打开红色真空阀（与管道平行）；4.开始冷冻干燥（main drying）:选择显示面板提示的yes，冷冻干燥开始，此过程时间自己控制，一般干燥1mm 高度的冰块需要1-2小时；5.结束冷冻干燥：关闭真空泵黑阀气孔，同时关闭红色真空阀，选择mode →standby →enter,结束冷冻干燥；6.放气、放水：打开左侧放气阀放气，轻微开一点，开始放气一定要缓慢（气压示数上升变化小于5mba/次），待真空度至700-800mba才可以快放。
保持左侧阀门开启状态，待温度至0℃以上，自动放水，水要彻底放干净。
7.关机：关机后，用干净抹布把透明罩及设备内壁擦拭干净。
最后，将透明玻璃罩倒置放在桌下。
注意事项：1.严禁使用酒精溶液或其他有机溶剂擦拭透明玻璃罩，最好用水擦拭。
2.冷冻干燥样品最好是以水作溶剂，严禁干燥酒精溶液以及其他挥发性严重的有机溶液（处理叠氮化物请特别小心，因为与铜或有色金属反应可以产生危险的爆炸物质）。
3.油泵油位不能低于最小值min刻度，约使用500小时换一次油，换油需趁油泵热的时候。
4.每次使用后一定要将透明罩及冷阱壁用干净抹布擦拭干净（只可用水擦）。
5.切记放气一定要缓慢，每次使用完都要放水。
使用后请登记。
冷冻式空气干燥机操作规程
冷冻式空气干燥机操作规程
一启动前的准备
1．检查回气压表读数，如果为零，则冷冻剂已泄露。
与厂家联系，以便维修，
2．三相供应电的冷冻式空气干燥机装有压缩机曲轴箱加热器工作6到10个小时。
在晚上或为停机时仍应给干燥机供电，以便曲轴箱加热器的表面温度确保加热器已经工作。
3．对于水冷冷冻式干燥机检查冷却水（水压至少0.24MP a）是否器水量调节阀将根据干燥机不同的负荷来调节和控制冷却水的流量。
水冷冷凝器的排污口也应安装堵头。
二启动过程
1．启动干燥机将开关打开置“开”的位置上，指示灯亮，琥珀灯亮。
2．回气压力表（低压表）指针将令下降的表上绿色区域内（R22是冷剂）。
奶茶其读数，如果起初的要求的范围，则调整热气旁通阀。
3．膨胀阀已经在出厂前被设空在正确的过热度。
（3.3℃－4.4℃）在客户现场不必调整，如有任何损坏，请与厂家联系。
4．给干燥机通人压缩空气之前让其空载运行10到15分钟。
5．保持干燥机出口阀门关闭使干燥塔升至管网压力。
6．系统检漏。
7．缓慢打开干燥机出口截止阀将气体提供给设备使用。
三．停机过程
1．打开旁通阀让气体继续流入下游管网，然后关闭干燥机的出口截止阀。
2．关闭干燥机的进口截止阀，止时不将干燥机泄压以便维护保养。
3．将电源开关按钮置“关”的位置。
冷冻式干燥机操作规程及故障排除
冷冻式干燥机操作规程及故障排除一、冷冻式干燥机操作规程：1.准备工作：-将冷冻式干燥机放置在平稳的地面上，并确保通风良好。
-检查供电是否正常，并确保电气设备接地良好。
-确保冷冻式干燥机的冷却水和制冷剂供应充足。
2.打开冷冻式干燥机：-先打开冷却水和制冷剂的阀门，确保流体流动畅通。
-打开电源开关，启动冷冻式干燥机。
-如果有控制面板，根据产品要求设置相应的温度和时间参数。
3.加载和卸载物料：-打开装载门，将待干燥的物料放入干燥室内，注意不要超过最大负荷限制。
-关闭装载门，并确保密封良好。
-开始干燥过程后，根据产品要求设置卸载的时间和方式。
4.监控和维护：-定期监控冷冻式干燥机的运行状态，包括温度、湿度、冷却水和制冷剂的压力。
-定期清洁干燥室和制冷管道，以防止堵塞和影响散热效果。
5.关闭冷冻式干燥机：-先关闭电源开关。
-关闭制冷剂和冷却水的阀门。
-定期检查冷冻式干燥机的维护和保养，包括清洗和更换过滤器、检查制冷剂和冷冻管道的漏气情况等。
二、冷冻式干燥机故障排除：1.故障：冷冻式干燥机无法启动。
-排除方法：检查电源是否正常，电源开关是否打开，电线是否损坏等。
2.故障：冷冻式干燥机温度无法下降。
-排除方法：检查制冷剂供应是否正常，制冷管道是否堵塞，冷却水的流量和温度是否正常，制冷系统是否有漏气等。
3.故障：冷冻式干燥机无法达到设定的湿度要求。
-排除方法：检查冷冻式干燥机的湿度传感器是否正常，湿度调节阀门是否开启，湿度调节器是否设置正确等。
4.故障：冷冻式干燥机不能均匀干燥物料。
-排除方法：检查干燥室内的通风情况，调整物料的分布方式，确保干燥室内空气流动均匀。
5.故障：冷冻式干燥机出现噪音或振动。
-排除方法：检查制冷压缩机和冷却水泵是否正常工作，安装是否牢固，机器是否处于水平状态等。
以上是对冷冻式干燥机操作规程及故障排除步骤的简单介绍，经过实际操作，需要根据具体情况进行调整和细化。
在操作和维护过程中，应遵循相关安全规定，确保操作人员的人身和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件类别:作业指导书
文件编号:BQ-73-136
版本:1.00
文件名称:干燥机操作规程
页次: 1/1
制订日期:2019.06.08
冷冻式干燥机操作规程
1.检查电源、电压及相数是否符合规定.
2.将空压机停止(或关闭干燥机入口阀门).
3.开关切入ON的位置,此时指示灯亮,干燥机开始运转,冷媒蒸发,温度表指示在30~40PSIG范围以内.(适用R-12冷媒)R-22冷媒应指示于60-70PSIG之间,大约隔5分钟后,干燥机内部除湿器可达到要求之冷度.
3.操作开关,避免连续切换,以免过负荷电闸跳脱.(开机再开机之时间应在3分钟以上)
核准
审核
制订
4.打开自动排水阀上端之球阀,干燥机去除之水份将流入自动排水器.(自动排水器阀可随时保持在“开”的位置).
5.空压机启动(或打开干关闭空气源,再将开关切入OFF位置即可.
注意事项：
1.操作前,最好先将干管内残留的空气换掉.
2.尽量避免在无负荷情况下使用.
