组立装配及技术要求
4.产品装配技术要求

产品装配技术要求1 范围本标准规定了产品装配的技术要求。
用于产品生产过程中组件、部件装配;总装及调试。
2 基本要求2.1 产品必须严格按照设计工艺要求及本标准和与产品有关的标准进行装配。
2.2 装配环境必须清洁,总装、调试的厂房的温度、湿度、防尘量、照明等必须符合有关规定。
2.3 产品的零部件(包括外购、外协件)必须经检验合格方能进行装配。
2.4 零件在装配前必须清理干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、砂粒、灰尘、油污及划线的涂色。
2.5 除有特殊要求外在装配前零件的尖角和锐边必须倒钝。
2.6 配作表面必须按有关规定进行加工;完工后组部件应清理干净;应进行工序间的防锈处理;关主部件放入工位器具。
2.7 用修配法装配的零件,修整后的主要配合尺寸必须符合设计要求或工艺规定。
2.8装配过程中零件不得落地,不得磕碰划伤,锈蚀;对涂漆零件的表面应注意保护。
3 各种连接方法的要求3.1 螺钉、螺栓连接3.1.1 螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具与扳手,紧固后螺钉槽,螺母和螺栓头部不得损伤。
3.1.2有规定拧紧力矩要求的紧固件,应采用力矩扳手紧固。
未规定拧紧力矩的螺栓可按附录A(提示的附录)的规定(采用的普通螺栓强度等级为8.8级)。
3.1.3 同一零件用多个螺钉或螺栓紧固时,各螺钉(螺栓)需顺时针、交错、对称逐步拧紧,如有定位销应从靠近定位销的螺钉或螺栓开始。
3.1.4 用双螺母时应先装薄螺母后装厚螺母。
3.1.5 螺钉、螺栓和螺母拧紧后,螺钉、螺栓一般应露出螺母1~2个螺距。
3.1.6 螺钉、螺栓和螺母拧紧后其支承面应与被紧固件贴合。
3.1.7 螺钉、螺栓拧紧前应按有关规定涂防松厌氧胶(涂胶处不得涂油)。
3.1.8 沉头螺钉拧紧后,钉头不得高出孔端面。
3.1.9 防松止动垫圈在螺母拧紧后必须将花齿扳起并入螺母槽中。
3.1.10 电镀或不锈钢螺钉紧固时,应不损伤表面。
3.1.11十字槽或盘头螺钉紧固时,应使用合适的十字槽旋具,防止旋具损坏螺钉十字槽。
装配技术组管理制度

装配技术组管理制度一、总则为了规范装配技术组的管理,提高装配作业的效率和质量,特制定本管理制度。
二、组织架构1. 装配技术组的主要任务是负责产品的装配工艺规划、技术支持和工效改善等工作。
2. 装配技术组设立组长一名,负责组织协调工作,统筹规划装配工艺。
3. 装配技术组还设立若干技术员,负责具体的装配工艺规划和技术支持。
三、工作内容1. 制定产品装配工艺流程和方案,确保装配过程顺利进行。
2. 对装配工艺中的关键环节和难点进行分析和解决。
3. 开展装配工艺优化和改进,提高装配效率和质量。
4. 跟踪产品装配过程,及时发现并解决问题。
5. 协助生产部门进行装备维护和维修工作。
四、工作流程1. 接受生产部门下达的产品装配任务,并进行评估和分解。
2. 制定装配工艺流程和方案,明确每个环节的责任人和工作内容。
3. 开展装配工艺优化和改进,对装配过程中出现的问题及时处理。
4. 跟踪产品装配过程,确保装配质量和效率。
5. 定期对装配技术组的工作进行总结和评估,做好经验的积累和总结。
五、工作要求1. 装配技术组成员应具备较强的技术能力和责任心,能够独立完成工作。
2. 装配技术组成员要求具有较强的团队合作能力和沟通能力,能够和生产部门等其他部门进行有效的协作。
3. 装配技术组成员应具备较强的学习能力和创新精神,能够不断提升自己并推动工作的持续改进。
4. 装配技术组成员要严格遵守公司的各项规章制度,维护公司的形象和利益。
六、奖惩机制1. 对表现优秀的装配技术组成员进行表彰和奖励。
2. 对工作不力或违反规定的装配技术组成员进行批评和处罚。
3. 对集体和个人成绩进行评比,设立优秀装配技术组奖励。
以上为装配技术组管理制度,如有违反需及时更正,由组长负责制度的实施和执行。
简述装配的基本要求

装配的基本要求一、装配的定义和作用装配是指将零部件按照一定的顺序和方法组装在一起,形成完整的产品或系统的过程。
在制造业中,装配是生产过程的最后一道工序,也是将各个零部件组合成最终产品的关键环节。
装配的质量和效率直接影响着产品的性能和竞争力。
二、装配的基本要求1. 准确性装配过程中,需要保证零部件的准确配合和位置精确。
准确性是装配的基本要求,包括以下几个方面:•零部件的尺寸和形状要与设计要求相符合;•零部件之间的配合间隙要符合要求,既不能过紧,也不能过松;•零部件的相对位置要准确,确保装配后的产品能够正常工作。
2. 完整性装配过程中,需要确保所有的零部件都被正确地安装到产品中,没有遗漏或错位。
完整性是装配的基本要求,包括以下几个方面:•零部件的数量要与设计要求相符合,不能多装也不能少装;•零部件的安装位置要正确,不能错位或颠倒;•零部件之间的连接要牢固可靠,不能出现松动或脱落的情况。
3. 可靠性装配过程中,需要确保装配后的产品能够稳定可靠地工作。
可靠性是装配的基本要求,包括以下几个方面:•零部件之间的连接要牢固,能够承受正常工作条件下的力和振动;•零部件的材质要符合要求,能够耐受正常工作条件下的磨损和腐蚀;•装配过程中要注意防止污染和损坏,确保产品的可靠性和寿命。
4. 可维护性装配过程中,需要考虑产品的维护和修理。
可维护性是装配的基本要求,包括以下几个方面:•零部件的拆卸和更换要方便快捷,不损坏其他部件;•零部件的标识和编号要清晰可见,方便维护人员操作;•装配过程中要留下足够的空间和通道,方便维护人员进入和操作。
三、装配的方法和技术为了满足装配的基本要求,需要采用一些方法和技术来提高装配的效率和质量。
以下是一些常见的装配方法和技术:1. 自动化装配自动化装配是利用机器和设备来完成装配过程,提高装配的效率和一致性。
自动化装配可以分为全自动装配和半自动装配两种方式,根据产品的特点和需求选择合适的自动化装配方法。
装配通用技术要求

装配通用技术要求(1)按装配工艺零部件明细表取各零部件,确认是否合格。
各工序的关键装配尺寸必须自检,不合格件禁止装配。
(2)装配环境必须保持清洁,无尘埃,废弃的包装物应随时集中。
产品装配现场的各种待装配零、部件应按一定秩序排列整齐,不得有杂乱无章的现象。
(3)检查各零部件不应有毛刺、磕碰、划伤、锈蚀、油泥、污物等现象。
必要时需打磨毛刺和清洗污物。
(4)螺栓、螺钉紧固顺序一般按角对称紧固,这样受力均匀,且拧紧后,螺栓、螺钉一般应漏出螺母或零件二至四个螺距,弹簧垫圈要压实变平。
(5)螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
(6)装配前,必须将装配零件表面的污物清除干净,其配合面及磨擦面不得有锈蚀、划痕和碰伤,配合面应清洗或擦洗。
零件上的轴套、耳板上的孔以及各种油道应清洁、畅通,不得有任何影响产品机械性能或质量的因素存在,并涂以适量的润滑油脂,便于安装。
(7)已涂漆的零部件,在油漆未干透前不得进行装配,更不能边涂漆边进行装配。
(8)压装薄壁衬套时,应用衬垫和心轴使用压力机压入,并注意其内径变化,压入后其衬套内径可用铰刀或刮刀修正内孔,以保证图样的配合要求。
(9)装配黄铜标准轴承、边界润滑轴承、向心关节轴承时,应先将安装轴承的衬套用半圆锉去除孔内杂物,衬套内涂抹少许润滑剂,再放置轴承;轴承上应放置软垫块,然后用铜棒对称轻敲周边,直至装入衬套内。
严禁直接敲击轴承。
(10)开口销装入相关零件后,其尾部应向两边分开,角度应大于90°。
(11)键和花键装配装配时,不得用锤直接敲击,需要敲击时必须中间垫以软金属垫和其它不易损伤键表面的垫块。
(12)滚动轴承的装配:1)装配滚动轴承前,应测量轴承的配合尺寸,按轴承的防锈方式选择适当的方法清洗洁净;轴承应无损伤,无锈蚀、转动应灵活及无异常声响2)轴承装在轴上应紧靠轴肩,圆锥滚子轴承和向心推力轴承与轴肩的间隙一般不大于0.05mm,其它轴承不得大于0.10mm;轴承外圈装配后与定位端轴承盖端面应接触均匀。
装配通用技术要求标准

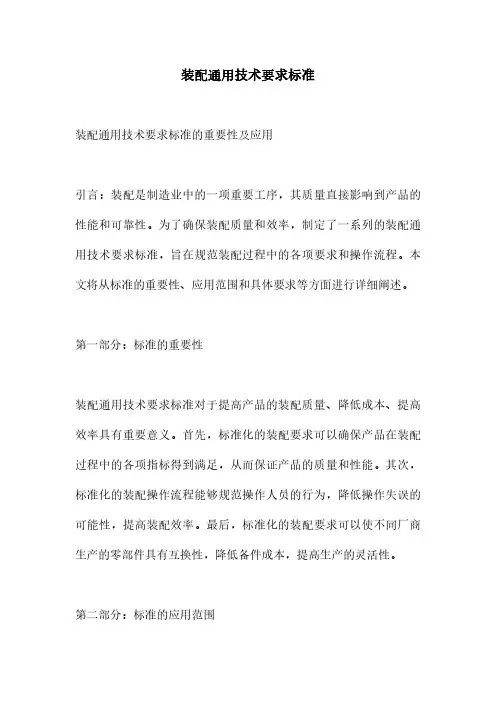

装配通用技术要求标准装配通用技术要求标准的重要性及应用引言:装配是制造业中的一项重要工序,其质量直接影响到产品的性能和可靠性。
为了确保装配质量和效率,制定了一系列的装配通用技术要求标准,旨在规范装配过程中的各项要求和操作流程。
本文将从标准的重要性、应用范围和具体要求等方面进行详细阐述。
第一部分:标准的重要性装配通用技术要求标准对于提高产品的装配质量、降低成本、提高效率具有重要意义。
首先,标准化的装配要求可以确保产品在装配过程中的各项指标得到满足,从而保证产品的质量和性能。
其次,标准化的装配操作流程能够规范操作人员的行为,降低操作失误的可能性,提高装配效率。
最后,标准化的装配要求可以使不同厂商生产的零部件具有互换性,降低备件成本,提高生产的灵活性。
第二部分:标准的应用范围装配通用技术要求标准适用于各种类型的装配过程,包括机械装配、电子装配、汽车装配等。
无论是传统制造业还是数字化制造业,都需要依靠标准化的装配要求来确保产品的质量和效率。
此外,标准的应用范围还包括各个层级的装配过程,从零部件的装配到产品的总装,都需要遵循相应的装配标准。
第三部分:标准的具体要求装配通用技术要求标准主要包括以下几个方面的要求:材料要求、尺寸要求、装配工艺要求和质量要求。
1.材料要求:标准要求装配所使用的材料必须符合国家标准或相关行业标准,材料的性能要求必须满足产品的设计要求,确保产品的可靠性和安全性。
2.尺寸要求:标准要求装配过程中的尺寸要求必须满足产品的设计要求,包括装配件的尺寸公差、配合公差等。
同时,标准还规定了装配件与产品之间的配合关系,确保装配的准确性和稳定性。
3.装配工艺要求:标准要求装配过程中的各项工艺必须按照一定的操作流程进行,包括装配工具的选择和使用、装配步骤的顺序和方法等。
此外,标准还要求装配过程中的检测和调整,以确保装配的正确性和一致性。
4.质量要求:标准要求装配过程中的质量控制必须符合国家标准或相关行业标准,包括装配过程中的质量检测、质量记录和质量反馈等。
组立装配指导书

模具装配操作规范一.准备组装前自检参照图纸检查大小机加有无加工失误。
二.倒角1.滑动面的滑入R角(一般要求R5-R20,具体尺寸参照图纸);2.非工作部位的倒角:①螺销孔外围边缘部:1-3C;②形状端末边边缘部:3-5C;③基准面,外周侧:10-15C;④加强筋内侧:3-5C;⑤座面加工后的边缘部:2-3C。
三.导向类装配1.导柱、导套装配:①检查有无导柱、导套拆卸孔和排气孔;;②检查机加镗孔直径与导柱、导套是否相符,一般要求φ+0.02-0③打导柱、导套防拉脱螺栓孔(具体尺寸及规格请参照图纸);④将导柱、导套垂直敲入。
2.导板的装配:①将导板紧靠背托引出螺栓孔,并做出对应的配合标记;②将导板紧靠背托用螺栓固定(一般要求与背托间隙≤0.03mm).四.逃料1.冲孔类逃料:相应位置追加漏料孔;2.修边类逃料:一般保持刃口8-10mm厚度,以下均需逃料。
(具体要求参照有关图纸或客户所给的废料残留数来定)。
五.凹模套类装配1.参照图纸检查机加有无漏孔或做错孔;2.参照凹模套规格检查镗孔深度与之是否相符,并采取合理的补救措施;3.参照图纸用铜锤(棒)将凹模套相应位置敲入;4.做好凹模套的防转措施(销或键);六.斜锲类的装配1.先进工艺:根据机加所点的销孔及螺栓孔,参照图纸将相应规格的斜锲及吊锲一一对应固定并做好模具本体和斜锲上的对号钢印;2.落后工艺:①参照图纸先将斜锲紧挨背托用螺栓和销固定;②上压机用涂红丹的方法调节好吊锲的位置并用螺栓和销固定;③做好模具本体和斜锲、吊锲的对号钢印。
七.冲头、侧修刀块类装配1.先进工艺:根据机加所点的(冲头中心)销孔及螺栓孔,参照图纸将冲头及侧修刀块一一对应固定;2.落后工艺:先上压机根据凹模将冲头(侧修刀块)用胶固定,确定好螺栓孔;再除净胶水上压机根据凹模锁紧冲头(侧修刀块)确定好定位销孔;此时要注意保证冲头(侧修刀块)与凹模间隙均匀。
八.刃口研配1.先参照图纸检查凹凸模刃口是否存在因机加刀具直径偏大而未加工到位的地方,要及时给与修复;2.(未有特殊要求情况下)以凹模刃口为基准上压机研合凸模刃口;3.刃口研配的注意事项:①刀刃的切入量(一般要求3-8mm);②二次逃料是否加工;③刃材及刀口处是否存在横、纵及集中裂缝。
装配技术要求精编

装配技术要求精编装配技术是制造业中非常重要的一环,对产品质量和生产效率有着直接的影响。
为了保证装配过程的精确性和高效性,装配技术需要具备以下要求。
首先,装配技术要求操作人员具备一定的专业知识和技能。
操作人员需要熟悉所装配产品的结构和性能要求,掌握相应的装配操作流程和技术要领。
只有具备专业的知识和技能,操作人员才能够正确地进行装配操作,避免因操作不当而引发的错误和质量问题。
其次,装配技术要求工艺流程的合理设计和优化。
在进行装配操作前,需要对产品的装配工艺进行合理的设计和优化。
这包括确定装配顺序、装配方法、装配工具和设备等,以及设置相应的检测和调整环节。
通过合理的工艺设计和优化,可以提高装配效率,降低装配成本,提高产品质量。
另外,装配技术要求装配设备的先进性和稳定性。
现代装配技术越来越依赖于自动化和智能化的装配设备。
这些装配设备具备高精度、高效率、高可靠性等特点,能够实现复杂产品的精确装配。
因此,装配技术要求装配设备具备先进的技术水平和稳定的性能,以满足不同产品的装配需求。
此外,装配技术要求质量控制和质量管理的有效实施。
装配过程中涉及许多质量控制和质量管理的环节,包括零部件的质量检测、装配过程的质量控制、成品的质量检验等。
这些环节需要设立相应的检测和控制手段,确保每一个环节都符合质量要求,防止不良品的产生。
同时,装配技术还需要做好过程记录和质量管理的工作,以便对装配过程进行追溯和分析,不断改进装配技术和提高产品质量。
最后,装配技术要求装配过程的标准化和规范化。
标准化和规范化是保证装配过程的精确性和一致性的重要手段。
通过制定和实施相应的标准和规范,可以统一装配操作的要求和方法,确保不同操作人员之间的装配结果一致,降低因人为差异而引发的质量问题。
总之,装配技术要求操作人员具备专业知识和技能,要求工艺流程的合理设计和优化,装配设备的先进性和稳定性,质量控制和质量管理的有效实施,以及装配过程的标准化和规范化。
装配技术要求

2、1螺钉、螺栓联接
2、1、1螺钉、螺栓与螺母紧固时严禁打击或使用不合适得旋具与板手,紧固后螺钉槽、螺母、螺钉及螺栓头部不得损伤。
2、1、2有规定拧紧力矩要求得紧固件,应采用力矩扳手按规定拧紧力矩紧固。未规定拧紧力矩得螺栓,其拧紧力矩可参考附录一得规定。
2、1、3同一零件用多个螺钉或螺栓紧固时,各螺钉(螺栓)需顺时针、交错、对称逐步拧紧,如有定位销,应从靠近定位销得螺钉或螺栓开始。
3、1 链轮与轴得配合必须符合设计要求。
3、2 主动链轮与从动链轮得轮齿几何中心平面应重合,其偏移量不得超过设计要求。若设计未规定,一般应小于或等于两轮中心距得千分之二。
3、3 链条与链轮啮合时,工作边必须拉紧,并保证啮合平稳。
3、4 链条非工作边得下垂度应符合设计要求。若设计未规定,应按两链轮中心距得1%~2%调整。
2、2、3重要得圆锥销装配时应与孔进行涂色检查,其接触长度不应小于工作长度得60%,并应分布在接合面得两侧。
描图
描校
底图号
装订号
xxx公司
装配通用技术条件
共7页
第2页
2、3键连接
2、3、1平键与固定键得键槽两侧面应均匀接触,其配合面间不得有间隙。
2、3、2间隙配合得键(或花键)装配后,相对运动得零件沿着轴向移动时,不得有松紧不均现象。
2、4、3除有特殊要求外,一般铆接后不得出现松动现象,铆钉得头部
必须与被铆接零件紧密接触,并应光滑圆整。
2、5滚动轴承得装配
2、5、1轴承在装配前必须就是清洁得。
2、5、2对于油脂润滑得轴承,装配后一般应注入约二分之一空腔符合规定得润滑脂。
2、5、3用压入法装配时,应用专门压具或在过盈配合环上垫以棒或套,不得通过滚动体与保持架传递压力或打击力。
