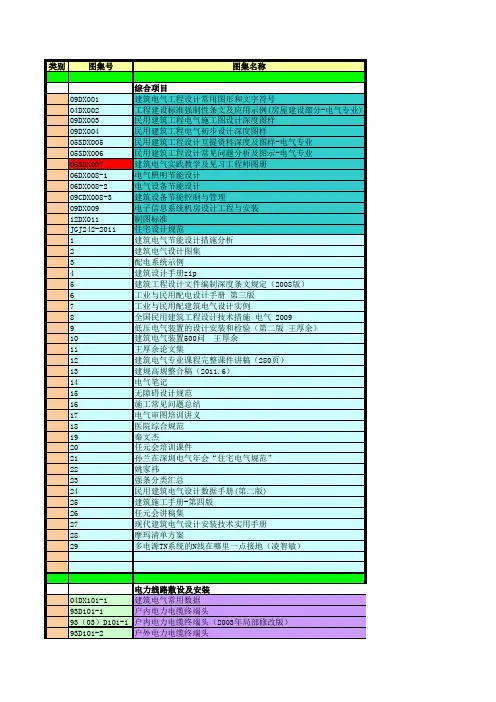

国标图集登记表
CECS170-2004 GB 27898.2
低压母线槽选用、安装及验收规程 ATQ系列说明 固定消防给水设备 四种机组标准机房1、2、3、4 STS双电源静态转换开关设计资料
06D401-1 94D401-3 06D401-4 GB 50058-201x
车间电气线路安装 吊车供电线路安装 爆炸和火灾危险环境下电气线路和电气设备安装 洁净环境电气设备安装 爆炸和火灾危险环境下电气线路和设备安装规范报批稿 大功率节能灯与金属卤灯在高大厂房中的性价比较
93D101-4
电力电缆终端头及接头
93(03)D101-4 电力电缆终端头及接头（2003年局部修改版）
94D101-5
35kV及以下电缆敷设
09D101-6
矿物绝缘电缆敷设
00D101-7
预制分支电力电缆安装
07SD101-8
电力电缆井设计与安装
99D102-1
6-10kV铁横担架空绝缘线路安装
住宅智能系统
99X601 03X602
住宅智能化电气设计施工图集 智能家居控制系统设计施工图集
09X700 09X700 06X701 GB 50846-2012 GB 50847-2012
公共建筑智能化系统 智能建筑弱电工程设计与施工（上册） 智能建筑弱电工程设计与施工（下册） 体育建筑专用弱电系统设计安装 住宅区和住宅建筑内光纤到户通信设施工程设计规范 住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范 住宅光纤到户通信设施工程详解
电视系统 工业电视系统安装图 有线电视系统 有线广播电视系统工程
04X501 03X502 06SX503 10CX504
09BD9
安全防范系统 火灾报警及消防控制 空气采样早期烟雾探测系统 安全防范系统设计与安装 消防设备电源监控系统 公安部消防终身制文件 公消（2013）94号 火灾报警与联动控制 昆山技防文件 安防技术 消防zip 发电厂与变电所消防设计实用手册
建筑电气单位工程概况表
建筑电气单位工程概况表建筑电气单位工程概况表DQ1.1工程名称建设单位分部（子分部）工程变配电站设备名称型号规格单位数量安装地点变压器变配柜低配柜低压动力照明动力箱柜动力电缆照明插座箱防雷 接地系统 接闪器 其他专业施工负责人： 专业监理工程师：年 月 日 年 月 日建筑电气工程施工现场质量管理记录DQ1.2 工程名称 施工许可号 建设单位项目负责人设计单位项目负责人监理单位施工单位负责人主要工种姓名工种持证名称证号发证部门现场管理制度质量检验制度施工图审情况施工组织设计方案审批人现场使用主要设备仪器、仪表名称型号规格单位数量备注专业施工负责人：专业监理工程师：年月日年月日建筑电气分部（子分部）工程质量验收记录DQ1. .3工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定验收意见1 2 34 5 6 7 8 91011质量控制资料应查项数项核查结果安全和功能检验（检测报告）应查项数项核查结果观感质量验收应查项数项好：项一般：项差：项验收分包单位技术、质量负责人：项目经理：年月日意见施工单位技术、质量负责人：项目经理：年月日监理（建设）单位电气监理工程师：总监理工程师：（建设单位项目专业负责人）年月日建筑电气工程质量控制资料核查记录DQ1.4工程名称施工单位序号资料名称份数检查意见检查人1 图纸会审、设计变更、洽商记录2 材料、配件出厂合格证及进场检（试）验报告3 隐蔽工程验收记录4 设备调试记录5 接地、绝缘电阻试记录6 空载和负载试运行记录7 电气设备交接试验记录8 工序交接合格等安装施工记录9 分项、分部工程质量验收记录检查结论：施工单位项目经理：年月日验收意见：总监理工程师：（建设单位项目负责人）年月日建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.5工程名称施工单位序号安全和工程检查项目份数核查意见抽查结果核（抽）查人1 照明全负荷试验记录2 大型灯具牢固性试验记录3 避雷接地电阻测试记录4 线路、插座、开关接地及其他部分检验记录5 正式通电1各类电源自动切换或断电装置2馈电线路的绝缘电阻后可抽测3接地（PE）或接零（PEN）的导通状态4开关插座的接线正确性5漏电保护装置的动作电流和时间6接地装置的接地电阻7由照明设计确定的照度等抽查和检验意见：施工技术负责人：施工单位项目经理：年月日验收结论：总监理工程师：（建设单位项目负责人）年月日建筑电气工观感质量检查记录DQ1 .6工程名称施工单位序号项目抽查情况质量评价好一般差1 配电箱、盘板、接线盒2 设备器具、开关、插座3 线路敷设4 防雷、接地567观感质量综合评价施工单位项目经理：年月日总监理工程师：（建设单位项目负责人）年月日建筑电气工程材料、设备、成品、半成品出厂合格证及进场检（试）验报告汇总表（检测报告）DQ2.1工程施工名称单位序号材料设备名称规格型号单位数量生产厂家使用部位（系统）备注技术负责人：质量检查员：年月日电导管安装隐蔽验收记录DQ2.3工程名称建设单位分项工程施工单位工程部位施工图编号系统/回路编号村质规格单位数量接地（找零）状况连接方式固定和防腐验收意见：电气监理工程师（建设单位项目负责人）：年月日检查结果：施工技术负责人：质检员：年月日电导管内穿线隐蔽验收记录DQ2.4工程名称建设单位分项工程施工单位系统施工同编号工程部位导线型号及规格隐蔽数量隐蔽内容隐蔽检查状况：验收意见：电气监理工程师（建设单位项目负责人）：年月日检查结果：施工技术负责人：质检员：年月日重复接地（防雷接地）工程隐蔽验收记录DQ2.5工程名称建设单位施工单位施工方式监理施工单位图号类别利用基础的接地装置人工接地装置部位名称桩基地（圈）梁立柱接地体接地母线引上线材质规格单位数量焊接倍数埋设深度排列形式验收意见：专业监理工程师（建设单位项目负责人）：年月日检查结果：专业施工技术负责人：质检员：年月日防雷接地系统布置简图DQ2 .6工程名称施工单位简图及说明：验收意见专业监理工程师年月日质检员：技术负责人：年月日附防雷接地简图。
建筑电气第5章 配电线路的敷设
2)护套绝缘导线至地面的最小距离应符合表5-1所示的规定。
3)当导线垂直敷设时,距地面低于1.8m段的导线,应用导管保护
表5-1 护套绝缘导线至地面的最小距离(单位:m)
布线方式
最小距离
屋内
2.5
水平敷设
屋外
2.7
屋内
1.8
处置敷设
屋外
2.7
5.2.6 穿线管径的选择
表5-3 BXF、BLXF型绝缘导线及相应的最小管径
5.3 电缆布线
5.3.1 5.3.2 5.3.3 5.3.4 5.3.5 5.3.6 5.3.7
采用与最高标称电压回路绝缘相同的绝缘。
5.1配电线路敷设的一般规定
5.防火封堵
电缆敷设的防火封堵,应符合下列规定: 1)布线系统通过底板、墙壁、屋顶、顶棚、隔墙等建筑构件
时,其孔隙应按等同建筑构件耐火等级的规定封堵。 2)电缆敷设采用的导管和槽盒材料,应符合现行国家标准
GB/T 19215.1—2003《电气安装用电栏槽管系统 第1部 分:通用要求》、GB/T 19215.2—2003《电气安装用电缆 槽管系统 第2部分:特殊要求 第1节:用于安装在墙上或 天花板上的电缆槽管系统》和GB/T 20041.1—2005《电 气安装用导管系统 第1部分:通用要求》规定的耐燃试验 要求,当导管和槽盒内部截面积等于大于710mm2时,应从 内部封堵。 3)电缆防火封堵的材料,应按耐火等级要求,采用防火胶泥、 耐火隔板、填料阻火包或防火帽。 4)电缆防火封堵的结构,应满足按等效工程条件下标准试验的 耐火极限。
4)导线与接地导体及不发热的管道紧贴交叉时,应用绝 缘管保护;敷设在易受机械损伤的场所应用钢管保护。
