液控单向阀的工作原理
内泄式液控单向阀工作原理

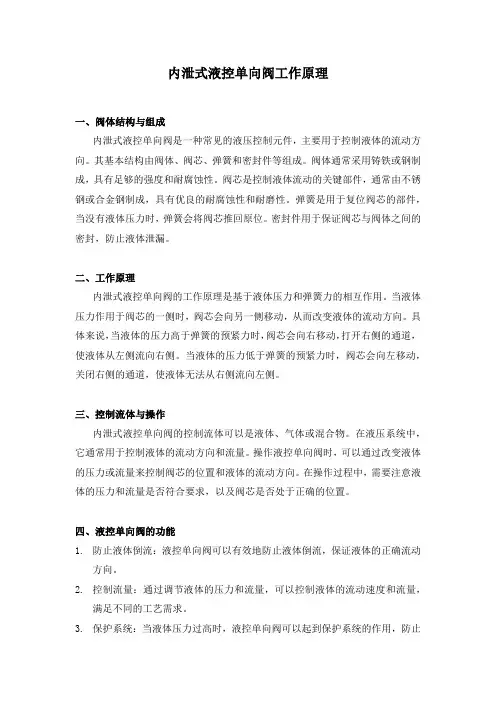

内泄式液控单向阀工作原理一、阀体结构与组成内泄式液控单向阀是一种常见的液压控制元件，主要用于控制液体的流动方向。
其基本结构由阀体、阀芯、弹簧和密封件等组成。
阀体通常采用铸铁或钢制成，具有足够的强度和耐腐蚀性。
阀芯是控制液体流动的关键部件，通常由不锈钢或合金钢制成，具有优良的耐腐蚀性和耐磨性。
弹簧是用于复位阀芯的部件，当没有液体压力时，弹簧会将阀芯推回原位。
密封件用于保证阀芯与阀体之间的密封，防止液体泄漏。
二、工作原理内泄式液控单向阀的工作原理是基于液体压力和弹簧力的相互作用。
当液体压力作用于阀芯的一侧时，阀芯会向另一侧移动，从而改变液体的流动方向。
具体来说，当液体的压力高于弹簧的预紧力时，阀芯会向右移动，打开右侧的通道，使液体从左侧流向右侧。
当液体的压力低于弹簧的预紧力时，阀芯会向左移动，关闭右侧的通道，使液体无法从右侧流向左侧。
三、控制流体与操作内泄式液控单向阀的控制流体可以是液体、气体或混合物。
在液压系统中，它通常用于控制液体的流动方向和流量。
操作液控单向阀时，可以通过改变液体的压力或流量来控制阀芯的位置和液体的流动方向。
在操作过程中，需要注意液体的压力和流量是否符合要求，以及阀芯是否处于正确的位置。
四、液控单向阀的功能1.防止液体倒流：液控单向阀可以有效地防止液体倒流，保证液体的正确流动方向。
2.控制流量：通过调节液体的压力和流量，可以控制液体的流动速度和流量，满足不同的工艺需求。
3.保护系统：当液体压力过高时，液控单向阀可以起到保护系统的作用，防止液体对系统造成损坏。
4.简化系统设计：液控单向阀可以简化液压系统的设计，减少元件数量和连接管路，降低成本和维护难度。
五、应用领域内泄式液控单向阀广泛应用于各种液压系统中，如工程机械、航空航天、船舶、冶金等领域。
在工程机械中，液控单向阀用于控制液压油缸的运动方向和速度；在航空航天中，液控单向阀用于控制飞行器的操纵系统和推进系统；在船舶中，液控单向阀用于控制舵机和推进器的运动方向；在冶金领域中，液控单向阀用于控制各种液压设备的运动和工艺流程。
叠加式液控单向阀的工作原理
叠加式液控单向阀的工作原理
叠加式液控单向阀的工作原理

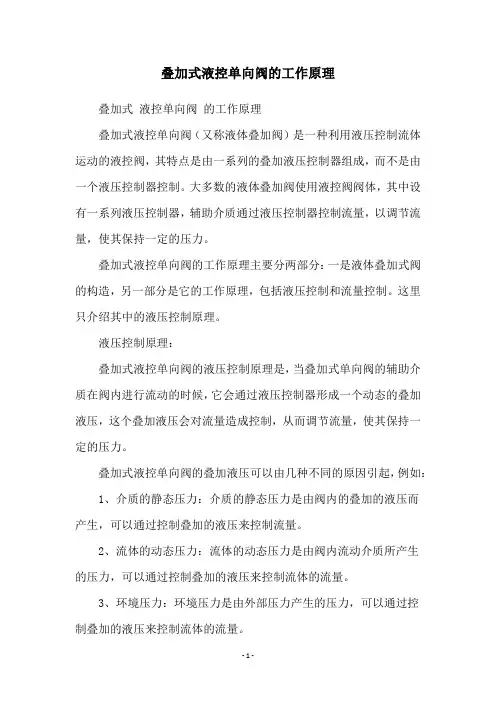

叠加式液控单向阀（又称液体叠加阀）是一种利用液压控制流体运动的液控阀，其特点是由一系列的叠加液压控制器组成，而不是由一个液压控制器控制。
大多数的液体叠加阀使用液控阀阀体，其中设有一系列液压控制器，辅助介质通过液压控制器控制流量，以调节流量，使其保持一定的压力。
叠加式液控单向阀的工作原理主要分两部分：一是液体叠加式阀的构造，另一部分是它的工作原理，包括液压控制和流量控制。
这里只介绍其中的液压控制原理。
液压控制原理：
叠加式液控单向阀的液压控制原理是，当叠加式单向阀的辅助介质在阀内进行流动的时候，它会通过液压控制器形成一个动态的叠加液压，这个叠加液压会对流量造成控制，从而调节流量，使其保持一定的压力。
叠加式液控单向阀的叠加液压可以由几种不同的原因引起，例如： 1、介质的静态压力：介质的静态压力是由阀内的叠加的液压而
产生，可以通过控制叠加的液压来控制流量。
2、流体的动态压力：流体的动态压力是由阀内流动介质所产生
的压力，可以通过控制叠加的液压来控制流体的流量。
3、环境压力：环境压力是由外部压力产生的压力，可以通过控
制叠加的液压来控制流体的流量。
通过上述的液压控制原理可以看出，叠加式液控单向阀能够更有效的控制流体的流量，同时也使得阀的控制功能更加灵活，使得阀的应用更加普遍。
液控单向阀的工作特点

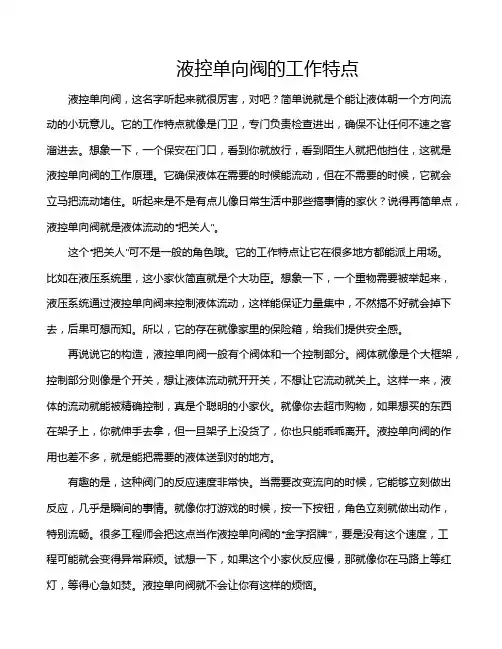

液控单向阀的工作特点液控单向阀，这名字听起来就很厉害，对吧？简单说就是个能让液体朝一个方向流动的小玩意儿。
它的工作特点就像是门卫，专门负责检查进出，确保不让任何不速之客溜进去。
想象一下，一个保安在门口，看到你就放行，看到陌生人就把他挡住，这就是液控单向阀的工作原理。
它确保液体在需要的时候能流动，但在不需要的时候，它就会立马把流动堵住。
听起来是不是有点儿像日常生活中那些搞事情的家伙？说得再简单点，液控单向阀就是液体流动的“把关人”。
这个“把关人”可不是一般的角色哦。
它的工作特点让它在很多地方都能派上用场。
比如在液压系统里，这小家伙简直就是个大功臣。
想象一下，一个重物需要被举起来，液压系统通过液控单向阀来控制液体流动，这样能保证力量集中，不然搞不好就会掉下去，后果可想而知。
所以，它的存在就像家里的保险箱，给我们提供安全感。
再说说它的构造，液控单向阀一般有个阀体和一个控制部分。
阀体就像是个大框架，控制部分则像是个开关，想让液体流动就开开关，不想让它流动就关上。
这样一来，液体的流动就能被精确控制，真是个聪明的小家伙。
就像你去超市购物，如果想买的东西在架子上，你就伸手去拿，但一旦架子上没货了，你也只能乖乖离开。
液控单向阀的作用也差不多，就是能把需要的液体送到对的地方。
有趣的是，这种阀门的反应速度非常快。
当需要改变流向的时候，它能够立刻做出反应，几乎是瞬间的事情。
就像你打游戏的时候，按一下按钮，角色立刻就做出动作，特别流畅。
很多工程师会把这点当作液控单向阀的“金字招牌”，要是没有这个速度，工程可能就会变得异常麻烦。
试想一下，如果这个小家伙反应慢，那就像你在马路上等红灯，等得心急如焚。
液控单向阀就不会让你有这样的烦恼。
再说说它的耐用性，液控单向阀可以在高压和高温的环境下正常工作，简直就像是个铁人，无论外界条件多么恶劣，它都能坚持到底。
这种“铁人精神”让它在工厂、矿山等恶劣环境中都能大展拳脚。
它的工作特点就是“能打能抗”，就像那种不怕苦不怕累的朋友，永远都在你的身边，给你支持。
液控单向阀原理
液控单向阀原理

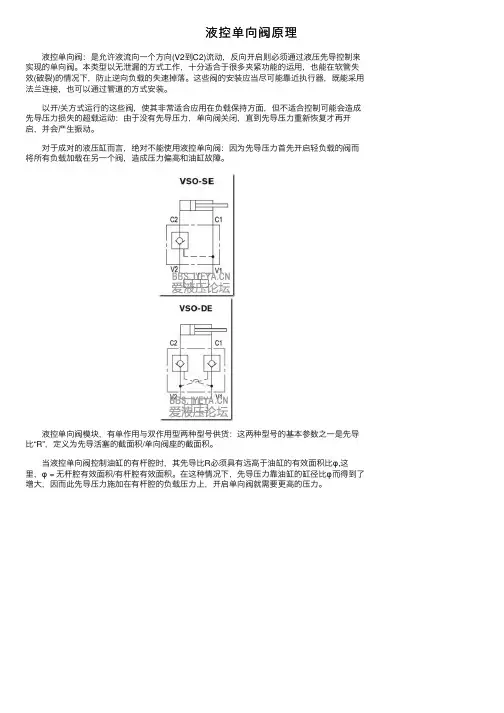

液控单向阀：是允许液流向⼀个⽅向(V2到C2)流动，反向开启则必须通过液压先导控制来实现的单向阀。
本类型以⽆泄漏的⽅式⼯作，⼗分适合于很多夹紧功能的运⽤，也能在软管失效(破裂)的情况下，防⽌逆向负载的失速掉落。
这些阀的安装应当尽可能靠近执⾏器，既能采⽤法兰连接，也可以通过管道的⽅式安装。
以开/关⽅式运⾏的这些阀，使其⾮常适合应⽤在负载保持⽅⾯，但不适合控制可能会造成先导压⼒损失的超载运动：由于没有先导压⼒，单向阀关闭，直到先导压⼒重新恢复才再开启，并会产⽣振动。
对于成对的液压缸⽽⾔，绝对不能使⽤液控单向阀：因为先导压⼒⾸先开启轻负载的阀⽽将所有负载加载在另⼀个阀，造成压⼒偏⾼和油缸故障。
液控单向阀模块，有单作⽤与双作⽤型两种型号供货：这两种型号的基本参数之⼀是先导⽐“R”，定义为先导活塞的截⾯积/单向阀座的截⾯积。
当液控单向阀控制油缸的有杆腔时，其先导⽐R必须具有远⾼于油缸的有效⾯积⽐φ,这⾥，φ = ⽆杆腔有效⾯积/有杆腔有效⾯积。
在这种情况下，先导压⼒靠油缸的缸径⽐φ⽽得到了增⼤，因⽽此先导压⼒施加在有杆腔的负载压⼒上，开启单向阀就需要更⾼的压⼒。
双液控单向阀原理

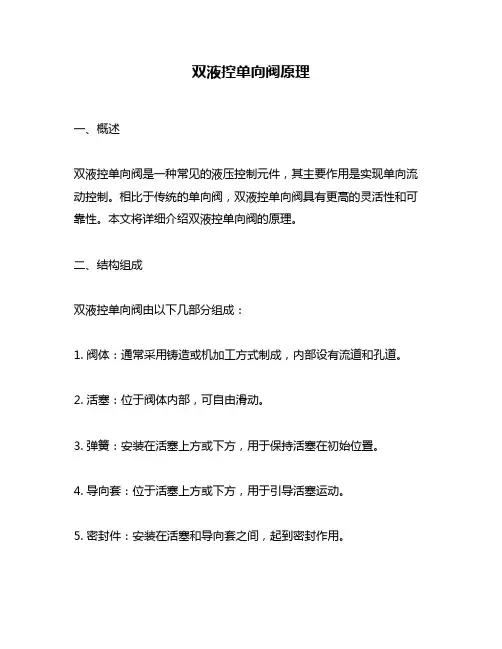

双液控单向阀原理一、概述双液控单向阀是一种常见的液压控制元件，其主要作用是实现单向流动控制。
相比于传统的单向阀，双液控单向阀具有更高的灵活性和可靠性。
本文将详细介绍双液控单向阀的原理。
二、结构组成双液控单向阀由以下几部分组成：1. 阀体：通常采用铸造或机加工方式制成，内部设有流道和孔道。
2. 活塞：位于阀体内部，可自由滑动。
3. 弹簧：安装在活塞上方或下方，用于保持活塞在初始位置。
4. 导向套：位于活塞上方或下方，用于引导活塞运动。
5. 密封件：安装在活塞和导向套之间，起到密封作用。
6. 液压接口：与管路连接，负责输入和输出液体。
三、工作原理1. 初始状态当双液控单向阀处于初始状态时，弹簧将活塞推至最下方位置。
此时进口孔被封闭，出口孔打开。
因此，在此状态下无法从进口处流入液体，只能从出口处流出液体。
2. 工作状态当液压系统中有一定压力时，液体从进口处进入双液控单向阀。
由于此时活塞受到上方的液压力的作用，会向上移动。
当活塞移动到一定位置时，导向套会将活塞与阀体之间的密封件推向进口孔，使得进口孔打开。
此时，液体可以从进口处流入，并经过活塞和导向套之间的密封件后，从出口处流出。
3. 工作原理分析通过上述工作状态可以看出，双液控单向阀的工作原理是基于活塞的运动状态来实现单向流动控制。
当系统中有一定压力时，活塞会受到上方的液压力的作用而运动。
在运动过程中，导向套会将密封件推向进口孔或出口孔，从而实现单向流动控制。
四、优缺点分析1. 优点：（1）灵活性高：双液控单向阀可以根据不同需求进行设置和调整。
（2）可靠性高：由于采用了复杂结构和精细设计，在使用过程中可以保证高度的可靠性。
2. 缺点：（1）成本较高：相比于传统的单向阀，双液控单向阀的制造成本较高。
（2）维护难度大：由于结构复杂，维护和修理难度较大。
五、应用领域双液控单向阀广泛应用于各种液压系统中，如工程机械、船舶、农业机械等领域。
在这些领域中，双液控单向阀主要用于实现单向流动控制和流量控制等功能。
课程设计 液控单向阀的设计讲解
辽宁工程技术大学课程设计题目：液控单向阀设计作者：指导教师：专业：机械工程及自动化(液压传动与控制) 时间：二零一五年一月摘要为了控制流液的流动、压力和方向及工程机械中的应用，使其能够很好地利用液压系统来控制机械的稳定工作，需要掌握更多的流体力学知识来研究液压油液及有压流动对液压阀而产生的影响，从而设计双向液控单向阀实现实践的依据，本文主要介绍双向液控单向阀的详细设计、理论计算及研究方法。
关键词: 液控单向阀设计Abstract: In order to control the flow of fluid flow,pressure and direction and application ofengineering machinery, which can work stably to good use hydraulic system to control the machine.Need to master more knowledge of fluid mechanics to study the hydraulic oil and pressure flow effects produced on hydraulic valve, so as the basis of design double hydraulic control check valve to be practiced.This paper mainly introduces the detailed design of double hydraulic control check valve,theoreticalcalculation and research methods.Keywords: hydraulic control check valve design目录1 液控单向阀基本情况 (1)1.1 液控单向阀的类型及应用： (1)1.2 液控单向阀的工作原理 (3)1.3 液压阀的具体工作情况 (6)2. 液控单向阀的初步设计 (8)2.1 总体设计方案 (8)2.2 液控单向阀的设计要求 (8)2.3 液控单向阀的结构设计 (8)3. 重要零件基本尺寸的确定 (11)3.1 阀前孔面积计算设定 (11)3.2 实际流速的设定 (11)3.3 控制活塞与单向阀面积之比 (12)3.4 弹簧最小工作负荷1t F和最大工作负荷2t F (13)4. 弹簧的设计计算 (13)4.1 弹簧的参数设定 (14)4.2 弹簧的材料选择 (15)4.3 弹簧的变形量和节距 (15)4.4 弹簧的线径 (15)4.5 弹簧所需的刚度和圈数 (16)4.6 弹簧刚度、变形量和负荷校核 (16)4.7 试验负荷和试验负荷下的高度和变形量 (16)4.8 特征校核： (17)4.9 结构参数 (17)4.10 弹簧的工作图及技术要求 (17)4.11 弹簧的数据 (18)5 阀体及活塞顶杆的厚度与校核 (19)5.1 阀体壁厚计算校核 (19)5.2 活塞顶杆稳定性验算 (20)致谢 (21)参考文献 (22)1 液控单向阀基本情况1.1 液控单向阀的类型及应用：液控单向阀有普通型和带卸荷阀芯型两种。
液压单向阀原理
液压单向阀原理
液压单向阀是一种主要用于控制液压系统中液体流动方向的装置。
其工作原理是基于液压力的自动控制。
液压单向阀主要由阀体、阀芯和弹簧组成。
在不施加外力的情况下，弹簧将阀芯保持在关闭状态。
当液压力超过预设值时，弹簧将被压缩，阀芯被推开，从而使液体流动。
当液体尝试在阀芯的反方向流动时，阀芯会立即关闭，阻止液体倒流。
这是因为在液体反向流动时，阀芯受到反向液压力的作用，将迫使阀芯与阀座紧密配合，从而阻止了液体倒流。
只有当液体压力超过预设值时，阀芯才会被推开，使液体流动。
液压单向阀具有简单可靠、响应速度快和耐用等优点，广泛应用于各种液压系统中。
它可以防止流体倒流，保护液压系统的安全运行。
同时，它还可以在液压系统中实现流量控制和压力控制，并起到安全阀的作用，保护系统免受过高压力的损害。
总之，液压单向阀通过自动控制液体流动方向，实现了液压系统的正常运行和保护。
其简单的工作原理和可靠的性能使其成为液压系统中不可或缺的重要组成部分。
液控单向阀的结构和理论教程(杂项)
液控单向阀的结构和工作原理单向阀、液控单向阀、型液控单向阀、叠加式液控单向阀的结构和工作原理单向阀又称止回阀或逆止阀。
用于液压系统中防止油流反向流动。
单向阀有直通式和直角式两种。
如图、图所示。
和型液控单向阀都是座式阀，由液压开启，能给出反向流。
这种阀用来隔离局部压力回路，即作为在管子破裂时防止负载降落的保护，也可防止负载下爬。
这种液控单向阀主要包括阀体（）、主阀（）、先导阀（）、压缩弹簧（）和控制活塞（）。
型阀（无泄油口）——泄漏油内部回油由口至口始终可以流动。
反方向上则导阀（）和主阀（）被压缩弹簧（）和系统压力保持在阀座上。
若口供给压力油则控制活塞（）被推向右。
这首先打开导阀（），然后打开主阀（）。
于是油液先通过导阀，然后通过主导阀。
为了保证用控制活塞（）能可靠地操纵，需要一定的最低控制压力，如图。
型阀（带泄油口）——泄漏油外部回油在原理上，此阀与型有相同的功能。
不同之处在于增加了泄油口，这就可使控制活（）的环形面积与口隔离。
口来的油压只作用在控制活塞（）的面积上，从而有效地降低此条件下所需的控制压力，如图。
型叠加式液控单向阀如图、、、所示型单向阀是叠加式液控单向阀。
它可用于关闭一个或两个工作油口，无泄漏持续时间长，稳定性好。
油液从到或到自由流通，反向则被截止。
如果油流通过阀，例如从到，压力油作用在阀芯（）上，阀芯则向右运动并推动钢球（）离开阀座。
单向阀（）被控制油打开时，油可从到流通。
压力在腔卸荷，单向阀（）全部开启。
为保证两个主单向阀在换向阀中位时能可靠的关闭，阀的、口与回油路连接。
