空气源热泵直接地板辐射供暖运行模式实验研究_陈万仁
以制冷剂R22为工质的地板辐射采暖模拟与优化
以制冷剂R22为工质的地板辐射采暖模拟与优化
魏新利;张富强;简士钊;龚咪咪;陈万仁
【期刊名称】《郑州大学学报（工学版）》
【年(卷),期】2011(032)002
【摘要】以空气源热泵为热源,直接用R22作为工质进行地板辐射采暖.在实验验
证数值模拟可靠性的基础上,运用ANSYS软件分别对地板表面材料(瓷砖、木地板、毛毯),管间距(100-300 mm),填充层厚度(25-50 mm)影响地板表面温度均匀性和
散热量进行模拟.结果表明:地面装饰层的材料对地板温度的均匀性和地板表面的散
热量有着重要的影响;随着管间距的增大,地板表面温度和散热量分布更加不均匀;而填充层的厚度对地板表面的温度和散热量影响较小.
【总页数】5页(P6-9,50)
【作者】魏新利;张富强;简士钊;龚咪咪;陈万仁
【作者单位】郑州大学化工与能源学院,河南郑州450001;郑州大学化工与能源学院,河南郑州450001;郑州大学化工与能源学院,河南郑州450001;郑州大学化工与
能源学院,河南郑州450001;郑州大学化工与能源学院,河南郑州450001
【正文语种】中文
【中图分类】TK124;TU832
【相关文献】
1.低温热水地板辐射采暖施工质量控制措施分析 [J], 谢建国
2.一种非共沸制冷剂混合工质与R22之间循环性能的比较 [J], 文亚.,EA;邹挺
3.含R227ea的混合制冷剂替代R22研究 [J], 王兆华;沈永年;宋世亮
4.试论低温地板辐射采暖设计与施工质量控制要点 [J], 邓琴
5.低温地板辐射采暖施工质量控制 [J], 刘智;卫芷;盛协
因版权原因，仅展示原文概要，查看原文内容请购买。

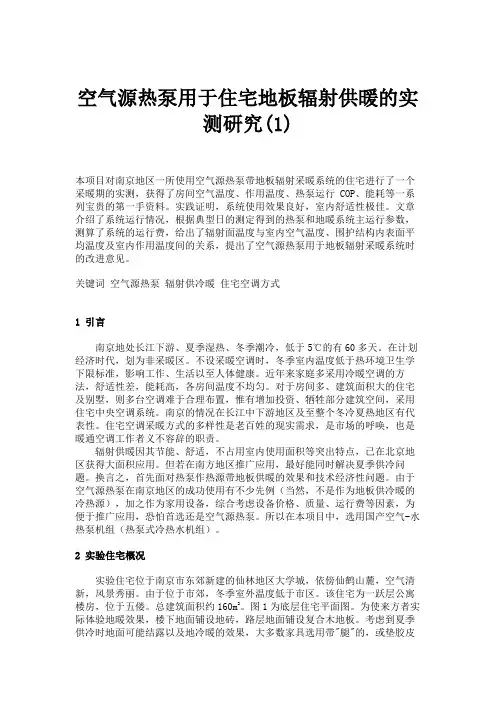

空气源热泵用于住宅地板辐射供暖的实测研究(1).
空气源热泵用于住宅地板辐射供暖的实测研究(1)本项目对南京地区一所使用空气源热泵带地板辐射采暖系统的住宅进行了一个采暖期的实测，获得了房间空气温度、作用温度、热泵运行 COP、能耗等一系列宝贵的第一手资料。
实践证明，系统使用效果良好，室内舒适性极佳。
文章介绍了系统运行情况，根据典型日的测定得到的热泵和地暖系统主运行参数，测算了系统的运行费，给出了辐射面温度与室内空气温度、围护结构内表面平均温度及室内作用温度间的关系，提出了空气源热泵用于地板辐射采暖系统时的改进意见。
关键词空气源热泵辐射供冷暖住宅空调方式1 引言南京地处长江下游、夏季湿热、冬季潮冷，低于5℃的有60多天。
在计划经济时代，划为非采暖区。
不设采暖空调时，冬季室内温度低于热环境卫生学下限标准，影响工作、生活以至人体健康。
近年来家庭多采用冷暖空调的方法，舒适性差，能耗高，各房间温度不均匀。
对于房间多、建筑面积大的住宅及别墅，则多台空调难于合理布置，惟有增加投资、牺牲部分建筑空间，采用住宅中央空调系统。
南京的情况在长江中下游地区及至整个冬冷夏热地区有代表性。
住宅空调采暖方式的多样性是老百姓的现实需求，是市场的呼唤，也是暖通空调工作者义不容辞的职责。
辐射供暖因其节能、舒适，不占用室内使用面积等突出特点，已在北京地区获得大面积应用。
但若在南方地区推广应用，最好能同时解决夏季供冷问题。
换言之，首先面对热泵作热源带地板供暖的效果和技术经济性问题。
由于空气源热泵在南京地区的成功使用有不少先例（当然，不是作为地板供冷暖的冷热源），加之作为家用设备，综合考虑设备价格、质量、运行费等因素，为便于推广应用，恐怕首选还是空气源热泵。
所以在本项目中，选用国产空气-水热泵机组（热泵式冷热水机组）。
2 实验住宅概况实验住宅位于南京市东郊新建的仙林地区大学城，依傍仙鹤山麓，空气清新，风景秀丽。
由于位于市郊，冬季室外温度低于市区。
该住宅为一跃层公寓楼房，位于五偻。
总建筑面积约160m2。
电气空气加热器在地板辐射采暖中的应用
电气空气加热器在地板辐射采暖中的应用地板辐射采暖系统是一种有效而节能的供暖方式，而电气空气加热器在该系统中的应用，能够进一步提升其效果。
本文将深入探讨电气空气加热器在地板辐射采暖中的应用，并分析其优势和适用性。
地板辐射采暖系统以地板为热源，通过辐射方式将热能传递给室内空气，从而实现整体的供暖效果。
而电气空气加热器作为一种加热设备，能够通过电能转化为热能，提供热源供给地板辐射采暖系统。
这种方式具有以下几个优势。
首先，电气空气加热器具有快速加热的特点。
相较于传统的水暖采暖系统，电气空气加热器能够迅速加热室内空气，使得供暖效果更加迅速和明显。
当环境温度下降时，电气空气加热器能够快速加热室内空气，减少人们等待的时间，提高采暖效率。
其次，电气空气加热器的安装和维护便捷。
电气空气加热器不需要复杂的管道安装，只需连接至电源，即可正常运行。
这种简易的安装方式使得电气空气加热器的维护更加方便，减少了维修成本和时间。
此外，电气加热器的使用寿命较长，可以提供持久可靠的供暖效果。
另外，电气空气加热器具有自动控制的特点。
电气空气加热器配备了温度控制系统，可以根据室内环境的温度变化自动调节热量的输出，实现智能化的供暖效果。
这种自动控制的特点能够有效节约能源，提高供暖效率，降低能耗成本。
电气空气加热器在地板辐射采暖中的应用非常广泛。
它适用于家庭、办公室、商业场所等各种建筑空间，能够满足不同场所的采暖需求。
此外，电气空气加热器适用于较小的空间，如浴室、卫生间等，具有局部采暖的功能。
这为用户提供了更加灵活多样的供暖选择。
然而，电气空气加热器也存在一些局限性。
首先，由于其需要通过电能转化为热能，因此其能耗较高。
相比其他供暖设备，电气空气加热器的能源费用可能更高。
此外，由于其热源直接在空气中产生，对于室内空气质量的要求较高，因此需要定期清洁维护，防止灰尘和污染物对空气质量产生影响。
总体而言，电气空气加热器在地板辐射采暖中的应用效果明显。
空气源热泵结合热水地板辐射采暖系统研究
空气源热泵结合热水地板辐射采暖系统研究
空气源热泵结合热水地板辐射采暖系统是一种低碳、环保、节能的采暖方式。
它通过空气源热泵将低温的空气中的热量提取出来，将其升高并用于供暖，同时通过热水地板辐射将热量均匀地散发至整个室内，从而达到室内温度协调、舒适的效果。
本文通过对该系统的研究，得出以下结论：
首先，该采暖系统具有较高的能源利用率，同时因其采用新能源而成本较低，在经济成本和节能能效方面双优。
经济适用性和环保性的特点，是其特有的优势。
其次，空气源热泵中的压缩机、蒸发器、冷凝器等核心部件的设计和制造要求很高，影响整个系统的能效和使用寿命，需要遵循科学的制造和维护标准。
再次，热水地板辐射是一种高效的采暖方式，能够实现地面温度均衡，给用户提供整体舒适的采暖环境。
但同时，需要注意降低地板温度过高的风险，以避免对室内环境和采暖系统使用寿命的影响。
最后，该系统具有博大的应用前景，因为它相比传统采暖方式更加可靠、安全、经济和环保。
同时，该系统还具有很强的适应性，适用于各种建筑类型，并可通过优化设计和改进技术进一步提高系统性能。
综上所述，空气源热泵结合热水地板辐射采暖系统是一种高效、经济、环保的新型采暖方式，有着非常广泛的应用前景，值得进一步深入研究和应用。
空气源热泵结合热水地板辐射采暖系统研究
空气源热泵结合热水地板辐射采暖系统研究一、热水地板辐射采暖系统简介热水地板辐射采暖系统是一种通过热水作为热量传递介质，将热能传递到地板下面，再通过地板散热，达到室内采暖的系统。
相比传统的暖气片、暖风机等采暖方式，热水地板辐射采暖系统具有以下优势：均匀的采暖效果，由于整个地板都会产生热量，使得室内温度分布均匀，避免了传统暖气片采暖时的上热下冷情况；耗能更低，由于地板散热时以辐射方式为主，而非对流方式，因此相同采暖效果下，热水地板辐射采暖系统的能耗更低；卫生环保，地板辐射采暖系统能够避免空气对流，减少灰尘、细菌的传播，对室内环境更加有利。
二、空气源热泵工作原理空气源热泵是一种利用空气中的低品位热能进行热力循环过程，提取热量并将其升华为高温热量的设备。
主要由蒸发器、压缩机、冷凝器和膨胀阀等部件组成。
蒸发器中的低温低压液态制冷剂通过压缩机被压缩成高温高压气态制冷剂，然后通过冷凝器释放出热量，变成高温高压液态制冷剂，最后经过膨胀阀，回到蒸发器重新进行循环。
通过这样的循环过程，空气源热泵就能够将室外的低品位热能升华为高温热量，用于供暖或热水。
在设计空气源热泵结合热水地板辐射采暖系统时，需要考虑系统的整体热量平衡、能耗和运行稳定性等因素。
需要确定系统的热负荷，即系统需要提供的供暖热量。
根据建筑的保温性能、室内外温差等因素，确定系统的热负荷值，从而确定空气源热泵的容量和供暖热水温度。
需要确定地板辐射采暖系统的布置方式和管道布局，以确保热量能够均匀散热到室内。
还需要考虑系统的控制方式和安全保护措施，以确保系统的稳定运行和安全性。
空气源热泵结合热水地板辐射采暖系统的性能主要体现在其能效和供热效果上。
在能效方面，需要考虑系统的COP值（性能系数）和能耗。
COP值是指系统每消耗一单位电能，可以产生多少单位热量，是衡量热泵系统能效的重要指标。
通过优化系统的设计和控制策略，可以提高系统的COP值，降低系统的能耗。
在供热效果方面，需要考虑系统的舒适性和稳定性。
《空气源热泵直接地板辐射供暖系统运行方式及经济性研究》范文
《空气源热泵直接地板辐射供暖系统运行方式及经济性研究》篇一一、引言随着绿色建筑和节能减排的倡导，热泵技术和地板辐射供暖系统因其高效和环保特性得到了广泛的应用。
本文着重研究空气源热泵直接地板辐射供暖系统的运行方式，并对其经济性进行深入探讨。
二、空气源热泵直接地板辐射供暖系统概述空气源热泵直接地板辐射供暖系统是一种新型的供暖方式，其工作原理主要是利用空气源热泵从环境中提取热量，通过一系列的热力转换，最终将热量以辐射的形式输送到地板，从而实现室内供暖。
这一系统集成了热泵技术和地板辐射供暖技术，既实现了高效供暖，又具有良好的环保性。
三、运行方式1. 运行原理：该系统通过空气源热泵从室外空气中提取热量，经过压缩机的压缩和冷凝器的冷凝，将低温低位热能转化为高温高位热能，然后通过管道输送到地板下的辐射板，以辐射的形式将热量传递到室内。
2. 控制系统：系统配备智能控制系统，根据室内外温度自动调节热泵的工作状态，以达到最佳的供暖效果和能效比。
四、经济性研究1. 初始投资：虽然该系统的初始投资相对较高，但考虑到其长期运行的高效性和节能性，以及政府对节能减排的鼓励政策，其总体投资回报期较短。
2. 运行成本：与传统的供暖方式相比，该系统的运行成本较低。
其能耗主要取决于室外环境温度和室内设定温度的差异，以及建筑的保温性能。
在环境温度较低的情况下，热泵会消耗更多的能量，但总体上仍比传统供暖方式节能。
3. 维护成本：该系统的维护成本相对较低，主要在于定期的清洁和检查。
由于采用地板辐射供暖，减少了风管和散热片的维护需求。
4. 节能减排：该系统通过高效的热泵技术和地板辐射供暖技术，大大减少了能源消耗和污染物排放，符合国家节能减排的政策导向。
5. 经济效益分析：通过对多个使用该系统的建筑进行长期跟踪调查，发现其平均每年能节省约30%的供暖成本。
同时，由于政府的节能补贴和税收优惠政策，进一步降低了投资成本。
五、结论空气源热泵直接地板辐射供暖系统以其高效的运行方式和良好的经济性成为了现代绿色建筑的首选供暖方式。
《空气源热泵直接地板辐射供暖系统运行方式及经济性研究》
《空气源热泵直接地板辐射供暖系统运行方式及经济性研究》篇一一、引言随着现代科技的进步和环保理念的深入人心，高效、节能、环保的供暖系统已成为现代建筑的重要组成部分。
空气源热泵直接地板辐射供暖系统（Air Source Heat Pump Direct Floor Radiant Heating System，简称ASD-FRHS）作为一种新型的供暖方式，具有显著的技术优势和经济优势。
本文旨在深入探讨该系统的运行方式，并对其经济性进行深入研究，为未来供暖系统的发展提供参考。
二、空气源热泵直接地板辐射供暖系统运行方式ASD-FRHS系统主要由空气源热泵、循环泵、供暖管道、温控系统和地板辐射层等部分组成。
其运行方式主要分为以下几个步骤：1. 空气源热泵从室外空气中吸收热量，并通过热交换器将吸收的热量传递给水或其它工作介质。
2. 循环泵将加热后的工作介质输送到供暖管道中。
3. 供暖管道将热量传输到地板辐射层，通过地板辐射的方式将热量均匀地散布到室内空间中。
4. 温控系统根据室内温度自动调节热泵的工作状态，保证室内温度的稳定。
三、经济性研究ASD-FRHS系统的经济性主要体现在以下几个方面：1. 节能性：空气源热泵利用室外空气中的热量进行供暖，无需燃烧燃料，大大降低了能源消耗。
同时，地板辐射供暖方式能够均匀地散布热量，避免了传统供暖方式中的热量浪费。
2. 运行成本：由于ASD-FRHS系统的节能性，其运行成本相对较低。
此外，该系统的温控系统能够根据室内温度自动调节热泵的工作状态，进一步降低了运行成本。
3. 投资回报：虽然ASD-FRHS系统的初期投资可能较高，但由于其节能性和低运行成本，能够在较短的时间内收回投资成本。
此外，该系统还可以为建筑提供恒定的室内温度，提高居住舒适度，从而增加建筑的价值。
4. 环保性：ASD-FRHS系统无需燃烧燃料，无烟尘排放，对环境无污染。
同时，该系统的运行过程中能够回收部分热量，对环境有一定的保护作用。
空气源热泵结合热水地板辐射采暖系统研究
空气源热泵结合热水地板辐射采暖系统研究热泵是一种能够从低温热源中提取热能，并通过压缩循环将其转化为高温热能的设备。
空气源热泵是其中一种常见的热泵类型，它可以将大气中的热能吸收并转化为供暖和供热所需要的热量。
热水地板辐射采暖系统是一种以地板为散热面的供暖方式，通过将热水通过地板的管道进行循环散热，使室内气温均匀升高，并且相比于传统的供暖方式，具有更高的能效和舒适度。
空气源热泵结合热水地板辐射采暖系统的结合可以充分发挥两者的优势，实现更高效的供暖效果。
利用空气源热泵可以从室外空气中吸收热能，通过压缩循环将其提升至更高的温度，供给热水地板辐射系统。
这样不仅能够避免传统的供暖方式中需要通过燃烧等方式来产生热能，减少了对环境的污染，还能够大大降低能源消耗，提高供暖的能效。
热水地板辐射采暖系统可以实现室内温度的均匀分布，减少热能的浪费，提高舒适度。
传统的供暖方式往往通过空气进行传递热能，在传递过程中容易产生温差，导致热能的损失。
而热水地板辐射采暖系统通过将热水通过地板的管道进行传导，可以实现室内温度的均匀分布，减少传热过程中产生的能量损失。
在研究中，我们可以对空气源热泵结合热水地板辐射采暖系统的性能进行模拟和实验研究，探究不同的工作条件下系统的能效和供暖效果。
通过对不同供暖面积、供暖温度、运行方式等因素进行优化和调整，进一步提高系统的能效和适用性。
也可以对空气源热泵和热水地板辐射采暖系统的匹配性进行研究，探究如何选择合适的热泵型号、水泵和管道等设备，以及如何设计合理的供暖面积和布局，以实现最佳的供暖效果。
空气源热泵结合热水地板辐射采暖系统的研究是一项有意义的工作，它能够充分利用热泵和地板辐射采暖系统的优势，提高供暖的能效和舒适度，减少对环境的影响，具有重要的应用价值和推广前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气源热泵直接地板辐射供暖运行模式实验研究郑州大学吴锦京m卢纪富曾章传魏新利河南瑞邦能源科技开发有限公司陈万仁魏宗弟摘要对采用数码涡旋空气源热泵的直接地板辐射供暖系统的供暖性能进行了实验研究。
分别测量了在连续和间歇运行模式下的室内温度、围护结构表面温度、地板表面温度和电能消耗量。
引入操作温度的概念对两种运行模式下的热舒适性和能耗情况进行了分析比较。
实验结果表明,连续供暖运行模式是一种理想的供暖运行模式,但其电能消耗量较大;对于一些特定住宅采用间歇供暖运行模式不仅能够较好地满足热舒适性要求,而且具有显著的节能效果。
关键词空气源热泵地板辐射供暖运行模式热舒适节能Experiment of operating modes for direct floor panel heating systems with ai-r source heat pumpsB y Wu J in jin g n,L u Jifu,Zeng Zhangch uan,Wei X inli,Chen Wanren an d W ei Zongd iAbstract Studies the hea ting per f or mance o f the systems w ith digital scro ll a ir-so ur ce heat pumps by exper ime nt.T ests the indo or air temper atur e,surf ace temper ature o f building enve lo pe,floo r surf ace temper atur e and electr ic pow er consumptio n under co ntinuo us and interm ittent oper ating m odes.A naly ses and co mpar es the indoo r ther mal e nv ir o nm ent a nd ener gy co nsumption in the two modes by intr o ducing the oper ative te mpe ra tur e.T he r esult sho ws th at the continuo us o pera ting mo de can crea te an ideal therm al enviro nment but w ith a lar ger am ount o f e lectr ic pow er consumptio n,while the inter mitte nt o pe rat ing mode can w ell sa tisf y the dem and o f the ther ma l c omf or t and re duce e ne rg y consumptio n r ema rkably fo r certa in r esidences.Keywords air-source heat pump,flo or panel hea ting,oper ating mo de,ther mal co mfo r t,energ y sav ingn Zhengz hou U nivers i ty,Zhengzhou,China0引言随着社会的进步和人民生活水平的提高,人们对建筑物冬季供暖热舒适性的要求也越来越高。
我国建筑总能耗约占社会终端能耗的20.7%,我国北方地区供暖能耗占全国建筑总能耗的36%,建筑供暖能耗是建筑能源消耗的最大组成部分[1]。
目前国家正在大力推进城市住宅供暖节能技术,越来越多的住宅将采用间歇供暖方式。
间歇供暖可以使供暖时间大幅度减少,并可以大幅度减少供暖能耗和费用,产生十分显著的节能效果[2]。
随着人们节能意识的不断增强,采用空气源热泵进行供暖已逐渐成为当前暖通界研究的热点;地板辐射供暖系统具有热舒适性好、卫生条件好、经济节能、不占建筑使用面积等优点,已经在我国华北地区广泛应用[3]。
王恩丞等人对空气源热泵联合低温热水地板供暖系统进行了实测并分析了技术及经济的可行性[4];胡军等人对低温热水地板辐射供暖系统的运行模式进行了实验研究,证明间歇供暖运行模式既能达到供暖要求又能节电[5];刘艳#71#暖通空调HV&AC2010年第40卷第1期技术交流¹m吴锦京,女,1984年9月生,在读硕士研究生450001河南省郑州市郑州大学新校区化工学院07级研究生(0371)67781719E-mail:w jj.kitty@收稿日期:20090327峰等人建立了低温热水地板辐射供暖系统间歇运行时室内热环境的数学模型,计算结果表明在供暖期平均室外参数条件下,间歇运行半天左右即可基本保证全天室内热环境要求[6]。
上述研究都是基于热媒为水的系统进行的,低温热水地板辐射供暖系统需使用循环水泵,而循环水泵的能耗占总能耗的40%左右[7],造成能源利用率低。
本实验中提出一种创造性新思路,利用制冷剂(R22)为媒介直接进行地板辐射供暖,较之以往的空气源热泵低温热水地板辐射供暖方式,该系统减少了循环水泵和换热器,系统管路部件也得到精简,可有效降低传热环节的能量损失,并且该系统附加新风系统后可用于夏季供冷,冬、夏季不仅可以共用一套室内系统,还可共用一套冷热源)))热泵,大大降低了初投资,提高了设备利用率,有利于系统形式和布置方式的优化,同时为本系统的推广应用提供了有利条件。
对于有一定厚度填充层的地板供暖系统来说,由于其具有较好的蓄热性能,再结合居民的工作规律和生活习惯,笔者进行了分时段间歇供暖的实验研究,引入操作温度来分析室内热舒适性,同时对连续性和间歇性供暖模式下的能耗进行了对比分析。
1实验1.1实验方案采用数码涡旋热泵作为地板供暖系统的热源,该热泵系统采用数码涡旋压缩机,压缩机通过脉宽调节阀PWM控制负荷在10%~100%范围内无级变容。
本实验系统中,从压缩机出来的高温高压制冷剂(R22)直接通入铺设在地板下的盘管进行冷凝放热,为建筑供暖。
根据实验需要,在实验室内采用符合实验要求的厚聚苯板搭建实验供暖房,供暖房间尺寸为4.8 m@3.6m@3.5m,面积约为17m2,四面内墙,相邻房间均为供暖房间,地板管路与室外机连接管采用分歧管连接,地板盘管采用直列式铺设。
图1为地板结构示意图,在建筑物地面结构基础上,先铺一层30m m厚聚苯板作为绝热层,然后将ª8@ 0.75mm的镀锌铁管按100mm的间距直列式排布在绝热层上,再回填45mm厚的豆石混凝土,最后铺设找平层和地面层。
1.2测试仪器图1聚苯板绝热地板结构示意图室内温度测量:以Pt100热电阻为传感器,通过XSL智能巡回检测仪对地板、墙面、顶棚、地表中心、室内中心设定点的温度进行24h不间断自动采集,采集时间间隔为10s。
所使用的热电阻均在501型超级恒温水浴中用最小刻度为0.1e的国家标准水银温度计进行了标定。
室外温湿度:采用T ES1365数字记录式温湿度计进行24h不间断自动采集,采集时间间隔为4min。
耗电量:采用DT S8666型电子式三相四线有功电能表进行测量,测定一个供暖运行周期内系统的能耗。
1.3控制方案地板辐射供暖的控制根据控制参数的不同可划分为不同的类型。
控制参数主要分为输入变量(如室内空气温度、室外空气温度、地板温度等)、控制变量(如室内空气温度和地板温度等)和执行变量(如热媒流量、温度等)[89]。
制冷剂直接蒸发冷凝的空调系统通常使用电子膨胀阀对各房间进行温度调控,实现分室控温。
采用电子膨胀阀与空调装置的计算机控制结合在一起的调节装置,计算机根据设定温度值与实测温度值进行控制运算(比例积分运算或模糊运算或其他控制运算),以控制电子膨胀阀的开度,直接改变制冷剂的流量;同时,研究证明采用地板温度联合室内温度双参数控制法可以比传统室内温度控制下的地板表面温度波动值小50%[10],因此根据直接地板辐射供暖的动态热负荷变化特性,本实验控制方案以室内空气温度与地板表面温度为控制变量,控制电子膨胀阀的开度,调节制冷剂流量,从而实现对地板供暖系统室内热环境的最终控制。
1.4实验内容本实验内容包括连续运行模式供暖和间歇运行模式供暖,选择郑州市冬季气候具有代表性的#72#技术交流暖通空调HV&AC2010年第40卷第1期12月和1月进行实验,测试期间室外温度为-4~5e ,相对湿度为10%~45%。
连续运行时保持室外机在40%负荷下连续运行24h 。
间歇运行时保持室外机在40%负荷下启动,并采用分时段(01:00-05:00,09:00-13:00,17:00-21:00)[10]间歇运行模式,即当天01:00开机,运行4h 至05:00关机;09:00第二次开机,运行4h 至13:00关机;17:00再次开机,运行4h 至21:00关机。
温度测点布置如图2和图3所示。
分别在地板表面、四周墙壁、顶棚、地板中心、室内中心线距地板高0.75m 处布置12,4,1,1,1个测点[11],并把地板中心温度及0.75m 高处的实测温度作为实验双参数控制设定温度。
在一个供暖期的稳定运行工况下,实验测量室内热环境各项指标。
图2地板表面温度测点布置图3 测试房间断面2 实验结果分析选取室外气象条件相近的1月11日(连续运行)和1月13日(间歇运行)的实测数据进行处理,分别得到两种运行模式下的室内平均温度t in 、围护结构内表面平均温度t wp 、地板表面平均温度t f 和操作温度t o [12](operation temper ature)在所测试的24h 内的变化曲线图,同时对两种运行模式的能耗情况进行分析。
2.1 热舒适性分析传统的空调和供暖方式以对流传热为主,室内温度设计参数采用空气干球温度。
但对于以辐射传热为主的辐射供暖系统,仅使用室内空气温度已不能准确评价室内舒适性,因此引入了平均辐射温度t mrt (mean radiant temperature)与操作温度t o 。
当室内空气流速小于0.2m/s 时,操作温度为平均辐射温度t mr t 和室内空气温度t in 的平均值,t mr t 可由围护结构内表面平均温度t wp 来近似表示[13],即t o =12(t in +t wp )(1)围护结构内表面平均温度采用各个表面的面积加权平均温度,即t w p =E A i t iE Ai(2)式中 A i 为围护结构i 的面积权重系数;t i 为对应围护结构的表面温度。
