Eplan 部件库导入方法

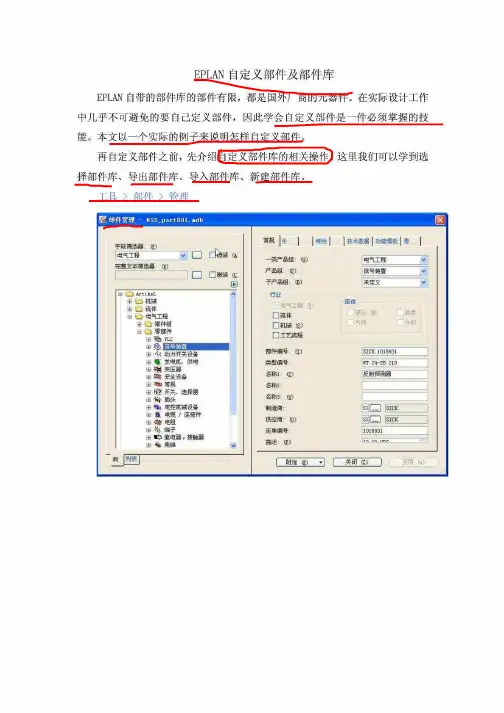

EPLAN自定义部件及部件库
为什么要先将他导出来呢
是【附加】
一定要在这个窗口中导入丆这样导入到我们新建的部件库里的両両
生产商和型号
型号
器件名称
在功能定义中选择
只有进行了功能定义才能实现面向对象设计，即通过插入设备来插入原理图符号。
至于安装数据选项卡中的内容，用于做面板布局时提供尺寸等等，这里就不再多说了。
这样自定义部件工作就完成了。
如果我们在设计院工作或者自己的设计工作经常使用基本固定的部件库，建立自己的部件库是非常必要的，并且自定义部件也很简单。
关于自定义部件及部件库到这里就介绍完了，读者稍加练习相信完全能够掌握。
eplan 教程
eplan 教程
EPLAN教程：快速入门
第一步：安装EPLAN软件
1. 在EPLAN官方网站下载安装程序。
2. 执行安装程序并按照提示完成安装。
3. 重启计算机以使EPLAN生效。
第二步：创建新项目
1. 打开EPLAN软件。
2. 点击“文件”菜单，选择“新建项目”。
3. 输入项目名称和路径，点击“确定”按钮。
4. 在“选择项目设置”对话框中，选择适合您项目的设置，点击“确定”。
第三步：添加设备
1. 在EPLAN软件中打开项目。
2. 在项目管理器中点击鼠标右键，选择“导入设备”。
3. 选择设备目录中的设备文件，点击“打开”按钮。
第四步：绘制电路图
1. 在项目管理器中选择具体的设备文件。
2. 右键点击设备文件，选择“插入页面”。
3. 在绘图区域中绘制电路图。
第五步：连接设备
1. 选择绘制电路图中的两个设备。
2. 点击“连接”工具栏按钮，连接两个设备。
第六步：生成报告
1. 点击“报告”菜单，选择需要生成的报告类型。
2. 在弹出的对话框中选择相关选项，点击“确定”按钮。
第七步：输出工程文件
1. 点击“文件”菜单，选择“输出”。
2. 在输出对话框中选择输出格式和路径，点击“确定”按钮。
这是一个简单的EPLAN快速入门教程，希望能帮助你开始使
用EPLAN软件。
请注意，EPLAN具有更多高级功能和工具，可以根据您的需求进一步学习和探索。
EPLAN新建部件库与新建部件的操作细则
EPLAN 学习一Eplan 部件库的新建，部件的新建，到部件的验证使用（1）首先进行操作在菜单栏中打开“工具” “部件管理”。
如图所示完成以上操作后会产生下图的窗口界面。
其中左红色长方形是部件的树状列表，主要是部件的分类和类别；右侧的红色长方形是具体部件的参数。
然后点击在右侧长方形的的中下部“附加” 产生如下图所示的界面，点击“新数据库如图所示是新数据库的新建界面，在文件名处输入新部件数据库的名字，同时要注意文件类型，为*mdb 。
点击打开点击”是”按钮产生新数据库的管理界面，不过由于是新数据库，里面没有任何的部件，从右侧的长方形的可以看出是个空部件库。
（2）部件的新建选中部件后点击右键“新建产生如图所示的部件管理界面。
这时可以在右侧的界面输入你所要建立的零部件的参数，这里有很多部件参数需要完善，可以从元器件的供应商那里下载详细的部件参数，然后填写数据。
这里我以GV2ME 系列的施耐德的电机断路器为例进行参数的完善。
（3）部件库和部件的验证使用数据库完善后，要验证所建立的数据库是否可以使用。
在原理图中右键点击‘插入设备 '选择其中任何一个的部件，点击 ' 确定‘放置部件符号在菜单栏里项目数据设备导航器在导航器中选择部件拖到安装版的布局中。
双击符号或者设备符号可以进行相关的设置。
进行报表生成，操作如下图所示， 可以根据红色的箭头进行一步步操作。
点击‘新建 ‘部件列表‘ 然后 '确定点击 '确定‘报表生成，把报表放置到相应的位置。
eplan自定义部件库及生成面板
以上是引用他人的。
下面就介绍如何插入符号宏，插入符号宏的目的，是为了画柜内布局图做准备的，符号宏就是把你所要应用电气元件的相关信息填好，主要是元件的的安装尺寸和样式。
下面做个SCHNEIDER的继电器实例。
工具---部件---管理进入管理页面：如下图电气工程---继电器----右键单击新建此时会在继电器的下拉菜单中出现 【新建_1】的元件上面图中红色椭圆中就是我们新建的元件，右上方用蓝色椭圆圈起来的标签就是我们要填写的信息标签，填好信息，元件就建立完成了。
在这里我们主要叙述如何插入符号宏。
选择标签【安装数据】，如下图：在这里点击图形宏中的浏览按钮就可以添家我们自己定义的图形文件就可以了 首先介绍下图形宏文件，图形宏文件即.ema文件。
那我们如何创建.ema文件呢？其实非常简单，打开E_PLAN P8，任意新建一空白页面，1：1的画出SCHNEIDER 继电器的外形，尽量画的和真的一样，尺寸严格按照真实尺寸画，如下图：自定义的SCHNEDIRE 继电器的图行就画好了， 选中图形：右键---菜单---创建符号宏自定义文件名：schneider_DC24V(继电器)然后再设置拖拽点如绿色椭圆中按钮，单击“拖拽点”按钮-任意选中途中一点作为拖拽点。
设置好单击确定，这样一个继电器的符号宏就这样做好了。
下面我们插入符号宏：单击图形宏中浏览按钮，显示如下对话框：选中我们自定义的继电器文件，可以单击右上角 预览 按钮，预览图形。
单击打开单击应用，这样新建的schneider,继电器的安装数据就添好了。
其他数据按照正常的添就可以了。
合适的信息都填好后，我们还要进行一步操作才能成功的面板中插入我们自定义的图形，操作如下： 例如我在我的起动机测试台项目中应用到此图形，操作如下：选中起动机测试台→工具→部件→ 部件数据库→当前项目：出现如下对框，选中应用的整个项目，单击确定：通过以上的所有操作，我们就完成了自定义符号数据库和新建元件的工作。
e lan 添加和更新符 库
选项→设置→管理→符号库→从更多的选项栏中点出添加即可完成添加和更新Eplan_P8的一些小技巧Eplan_P8的一些小技巧1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
EPLAN几个使用的小技巧,非常有用.
33,窗口宏的造建
工具-生成宏-来自 DXF/DWG 文件.如果只需要 DXF/DWG 中的一部分来做这宏,而又不想 改变其大小,可以先将图片转这宏,然后在这个宏中选中你要的部分在创建一个宏就可以了.
另外在 CAD 中有些块转成宏后会出现不显示的问题,请先将这些块打断
3. 断点(Break Point)： 在 EPLAN 中，当两个符号的连接点对齐时，
系统会自动连线。但有时候如果我们不希望自动连 线，可以在自动连线的任意位置插入一个“断点“。 断点默认是隐藏的，可以通过【视图→隐藏元素】查 看隐藏元素，断点显示为一个灰色的小圆圈。删掉它 系统可以恢复自动连线。
24. 如何显示相关联的属性 双击-触点映像设置-用户定义勾选-进行相关设置。（单个修改） 选项-设置-项目-关联参考/触点映像-路径中的触点映像（全部修改）
25,如何设置项目的工厂代码和安放位置。 新建一个后进行设置，新建后不能更改和删除。
26. 当所画的图形大于图框时，而又需标注尺寸时 1、调整图框的比例-点相应的图纸（右键）-比列 2、将尺寸属性改为手动-双击尺寸-尺寸值-去掉自动
2. 插入点(Insertion Point)： 在 EPLAN 中，一个文本、线条或符号在放
置到页面上后，都会有一个“插入点“。有时候一列 上的符号无法自动连线，极有可能是它们没有真正对 齐，执行命令“对齐到栅格“，系统就会将符号的插 入点对齐到栅格上。
使用菜单【视图→插入点】可以显示或隐 藏所有对象的插入点(黑色小点)，查看几个对象是否 对齐或对齐到栅格上。
准点， 在粘贴时，鼠标的光标悬停于基准点。 在创建符号宏或窗口宏时，用户可以自己定义基准
EPLAN部件属性卡添加作业指导书V0.2-20170106
EPLAN部件属性卡添加作业指导书(V0.2)目录1.3D模型转化2D图 (2)2.EPLAN软件创建部件窗口宏 (2)3.EPLAN软件部件属性卡添加步骤 (6)4.属性卡示例 (15)为了电气原理图的规范性，在使用EPLAN软件中，我们新建EPLAN部件库，统一电气元器件符号和属性，现介绍EPLAN部件及属性卡的添加和填写步骤。
1.3D模型转化2D图需机械工程师帮助将电气元器件的3D模型生成2D图（正视图）文件类型以.DWG（CAD2000版），文件名以“品牌.产品型号”命名存盘，以便后续在EPLAN当中生成图形宏文件并链接图形宏文件。
另外，机械工程师在3D转换2D图时，将电气元器件的能够展现电气接口的图片以“.PNG”格式、文件名以“品牌.产品型号”命名存盘，以便后续在EPLAN当中链接图片文件。
2.EPLAN软件创建部件窗口宏（1）、打开EPLAN软件，新建一个项目，点击菜单栏“页”，选择下拉菜单“导入”，再选择“DXF/DWG…”。
如图1所示：图1（2）、弹出“DXF/DWG文件选择”界面，然后在相应的存盘路径下，选择3D模型转换的.DWG 格式的2D图纸，然后单击“打开”。
如图2所示：图2（3）、弹出“DXF/DWG导入”界面，单击“确定”。
如图3所示：图3（4）、弹出“指定页面”窗口，所有需要填写的内容都默认，目标单击“确定”。
如图4所示：图4（5）、打开导入的2D图纸，选中图纸中的元器件图形，右击，选择“创建窗口宏”。
如图5、图6所示：图5图6（7）、弹出“另存为”窗口，在文件名中以“品牌.产品型号”命名，单击“确定”，窗口宏创建完成。
如图7所示：图73.EPLAN软件部件属性卡添加步骤（1）打开EPLAN软件，单击菜单“工具”栏中，选择“工具”栏下拉菜单中“部件”，然后选择“管理”。
如图8所示：图8（2）弹出“部件管理”窗口，单击“红色框1”，选择下拉菜单中“电气工程”，单击“红色框2”，打开“电气工程”中的“零部件”，展开下拉选项。
关于在EPLAN P8中更换部件库数据库的方法
关于在EPLAN P8 2.3中更换部件库数据库的方法
在EPLAN中制图时，为了添加某些厂家的设备，而在现使用的部件数据库中又没有此厂家的部件，则需要更换现在EPLAN使用的Access部件数据库。
具体步骤如下：
1、在软件菜单栏“工具”
2、下拉菜单中找“部件”------“管理”----弹出“部件管理-Ess_part001.mdb”栏
3、在此栏右下角点击“附加”
4、在弹出菜单中找“设置”---弹出“部件管理”菜单----在“部件数据库”选项Access中
选择需要添加的数据库（默认的Access部件数据库为Ess_part001.mdb）。
5、点击确认后可能需要更新一些参数，更新完成EPLAN使用的数据库已经是新更换的数据
库，使用完成后可以把数据库更换成默认的数据库。
