湿式报警阀与雨淋报警阀的区别
雨淋、湿式、干式、预作用各系统的区别 以及适用场所
雨淋、湿式、干式、预作用各系统的区别以及适用场所雨淋、湿式、干式、预作用各系统的区别以及适用场所雨淋系统用的是开式喷头，其余用的都是闭式喷头。
雨淋系统动作时，雨淋阀开启后所有的喷头都会动作，用在火灾蔓延迅速的地方，或者是高度超出闭式喷头保护的地方。
比如舞台，摄影棚。
湿式系统最普遍，使用场所注意温度4-70，还有就是对水渍要求不高的场所。
干式系统使用在一般场所，正好可以用在温度低于4，或高于70的场所。
如冷冻库，或是加工车间。
就是灭火系统有时间上的滞后。
预作用系统是在干式系统的基础上，与火灾探测系统连锁，在探测器动作后，将干式系统转化为湿式系统。
雨淋系统为开式自动喷水灭火系统的一种，系统所使用的喷头为开式喷头，发生火灾时，系统保护区域上的所有喷头一起喷水灭火。
(一)雨淋系统的组成和工作原理雨淋系统通常由三部分组成：(1)火灾探测传动控制系统；(2)自动控制成组作用阀门系统；(3)带开式喷头的自动喷水灭火系统。
其中火灾探测传动控制系统可采用火探测器、传动管网或易熔合金锁封来启动成组作用阀。
火灾探测器、传动管网、易熔锁封控制属自动控制手段。
当采用自动手段时，还应设手动装置备用。
自动控制成组作用阀门系统，可采用雨淋阀或雨淋阀加湿式报警阀。
雨淋系统可分为空管式雨淋系统和充水式雨淋系统两大类型。
充水式雨淋系统的灭火速度比空管式雨淋系统快，实际应用时，可根据保护对象的要求来选择合适的形式。
在实际应用中，雨淋系统通常有以下几种组成形式：1.立式雨淋阀系统立式雨淋系统平时喷水管网为干管状态，属于空管雨淋系统，该系统结构较简单，但在水源压力不稳定时，易发生误动作。
2.由湿式报警阀和雨淋阀组成的雨淋系统此系统平时喷水管网为干管状态，属于空管雨淋系统，该系统的报警阀组由湿式报警阀和雨淋阀组成，能有效地防止水源压力不稳定而造成系统的误动作，系统工作比较稳定。
3.充水式雨淋系统此系统雨淋阀后管网内平时充以静压水，水面低于开式喷头的出口，并由溢流管保持恒定平面。
消防工程解读干式、雨淋、湿式、预作用灭火系统的区别
消防工程解读干式、雨淋、湿式、预作用灭火系统的区别一、湿式系统1.工作原理：2.种类：闭式自动喷水灭火系统3.组成：闭式喷头、管道系统、湿式报警阀和供水设备。
4.特点：结构简单、灭火速速快、控火效率高、范围广、系统施工较为简单。
5.适用范围：适合在温度不低于4℃且不高于70℃的环境中使用。
湿式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内的充水压力。
发生火灾时，在火灾温度的作用下，闭式喷头的热敏元件动作，喷头开启并开始喷水。
此时，管网中的水由静止变为流动，水流指示器动作送出电信号，在火灾报警控制器上显示某一区域喷水的信息。
由于持续喷水泄压造成湿式报警阀的上部水压低于下部水压。
在压力差的作用下，原来处于关闭状态的湿式报警阀自动开启。
此时，压力水通过湿式报警阀流向官网，同时打开通向水力警铃的通道，延迟器充满水后，水力警铃发出声响警报，高位消防水箱流量开关或系统官网的压力开关动作并输出信号直接启动供水泵。
供水泵投入运行后，完成系统的启动过程。
二、干式系统1.种类：闭式自动喷水灭火系统2.组成：闭式喷头、管网、干式报警阀、充气设备、报警装置和供水设备。
3.特点：造价高、灭火效率低于湿式系统、有特殊用途。
4.适用范围：适用于环境温度低于4℃或高于70℃的场所，如不采暖的地下停车场、冷库等等5.工作原理：干式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳、压设施维持干式报警阀入口前管道内的充水压力，报警阀出口后的管道内充满有压气体（通常采用压缩空气），报警阀处于关闭状态。
发生火灾时，在火灾温度的作用下，闭式喷头的热敏元件动作，闭式喷头开启，使干式阀的出口压力下降，加速器动作后促使干式报警阀迅速开启，管道开始排气充水，剩余压缩空气从系统最高处的排气阀和开启的喷头处喷出。
此时，通向水力警铃和压力开关的通道被打开，水力警铃发出声响警报，高位消防水箱流量开关或管网压力开关动作并输出启泵信号，启动系统供水泵；管道完成排气充水过程后，开启的喷头开始喷水。
干式,湿式,预作用雨淋阀区别
雨淋阀与湿式报警阀得区别雨淋阀与湿式阀最大得区别在阀组后端管网得工作状态，正常情况下雨淋阀后得管网就是没有水得且一般配得都就是开式喷头，湿式阀后端管网有水压一般配得就是闭式喷头自动喷水灭火系统分为开式(也叫雨淋)与闭式系统民用建筑大多都为湿式系统，闭式系统又分为湿式、干式、干湿式、预作用、重复启闭预作用（也叫循环系统）。
用在湿式系统上得叫湿式报警阀，依次为干式报警阀、与作用报警阀等等开式系统（也叫雨淋系统）分为水喷雾细水雾水幕系统，用在开式系统上得叫雨淋报警阀，与水雾喷头、细水雾喷头、水幕喷头组合就形成了水喷雾系统、细水雾系统、水幕系统;用在预作用与循环系统上得叫预作用阀，国内大多用雨淋阀代替。
湿式报警阀与雨淋报警阀得主要区别就就是系统处于准工作状态时得情况，闭式得报警阀就是常开得，喷头喷水后不需要再打开报警阀；而雨淋报警阀就是常闭得，需要与火灾自动报警系统联动，火警信号确认后（收到两级与门报警信号），打开雨淋阀（通过传动管上得电磁阀），压力开关动作（需要稳压装置提供压力，电磁阀打开后，压力开关动作），启动消防水泵，喷头喷水灭火。
1．湿式报警阀用于湿式喷水灭火系统。
它得主要功能就是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。
2．雨淋阀用于雨淋喷水灭火系统、预作用喷水灭火系统、水幕系统与水喷雾灭系统。
这种阀得进口侧与水源相连，出口侧与系统管路与喷头相连，一般为空管，仅在预作用系统中充气。
雨淋阀得开启由各种火灾探测装置控制。
湿式报警阀与雨淋报警阀得区别自动喷水灭火系统分为开式(也叫雨淋)与闭式系统民用建筑大多都为湿式系统，闭式系统又分为湿式、干式、干湿式、预作用、重复启闭预作用（也叫循环系统）。
用在湿式系统上得叫湿式报警阀，依次为干式报警阀、与作用报警阀等等开式系统（也叫雨淋系统）分为水喷雾细水雾水幕系统，用在开式系统上得叫雨淋报警阀，与水雾喷头、细水雾喷头、水幕喷头组合就形成了水喷雾系统、细水雾系统、水幕系统;用在预作用与循环系统上得叫预作用阀,国内大多用雨淋阀代替。

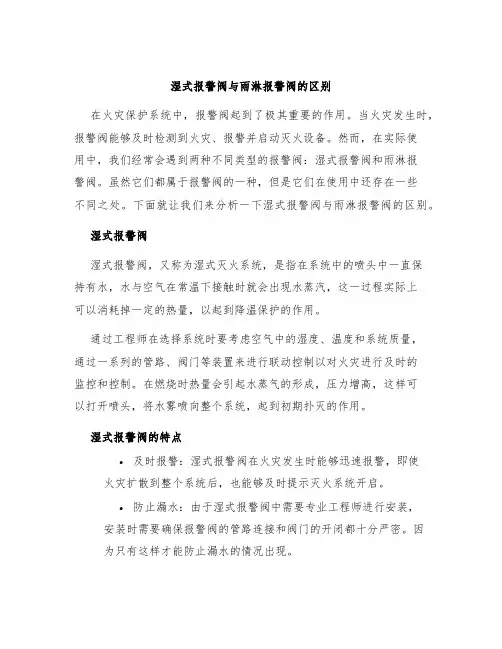

湿式报警阀与雨淋报警阀的区别
湿式报警阀与雨淋报警阀的区别在火灾保护系统中，报警阀起到了极其重要的作用。
当火灾发生时，报警阀能够及时检测到火灾、报警并启动灭火设备。
然而，在实际使用中，我们经常会遇到两种不同类型的报警阀：湿式报警阀和雨淋报警阀。
虽然它们都属于报警阀的一种，但是它们在使用中还存在一些不同之处。
下面就让我们来分析一下湿式报警阀与雨淋报警阀的区别。
湿式报警阀湿式报警阀，又称为湿式灭火系统，是指在系统中的喷头中一直保持有水，水与空气在常温下接触时就会出现水蒸汽，这一过程实际上可以消耗掉一定的热量，以起到降温保护的作用。
通过工程师在选择系统时要考虑空气中的湿度、温度和系统质量，通过一系列的管路、阀门等装置来进行联动控制以对火灾进行及时的监控和控制。
在燃烧时热量会引起水蒸气的形成，压力增高，这样可以打开喷头，将水雾喷向整个系统，起到初期扑灭的作用。
湿式报警阀的特点•及时报警：湿式报警阀在火灾发生时能够迅速报警，即使火灾扩散到整个系统后，也能够及时提示灭火系统开启。
•防止漏水：由于湿式报警阀中需要专业工程师进行安装，安装时需要确保报警阀的管路连接和阀门的开闭都十分严密。
因为只有这样才能防止漏水的情况出现。
•效率高：湿式报警阀在使用时，能够快速启动灭火设备，火势得到及时控制，最大程度减少火灾造成的损失。
湿式报警阀的应用湿式报警阀主要被应用在钢结构、水泥结构、钻井平台、发电厂、市政工程等需要进行火灾保护的场所。
雨淋报警阀雨淋报警阀，是一种比较传统的灭火设备，主要由雨淋喷头、水泵、管道、电磁阀、控制装置等部分构成。
它的原理是通过电磁阀将管道中的水泵送到雨淋喷头中，以实现火灾的控制。
在使用时，需要特殊工程师进行安装，并进行调试，确保阀门和水泵运行正常。
雨淋报警阀的特点•灵活性：雨淋报警阀在进行灭火控制时非常灵活，能够根据不同要求进行设置，比如水泵的流量、阀门的开度等，以实现更精细的火灾控制。
•可靠性：雨淋报警阀在管道连接时要求十分严密，以确保不会出现漏水现象。

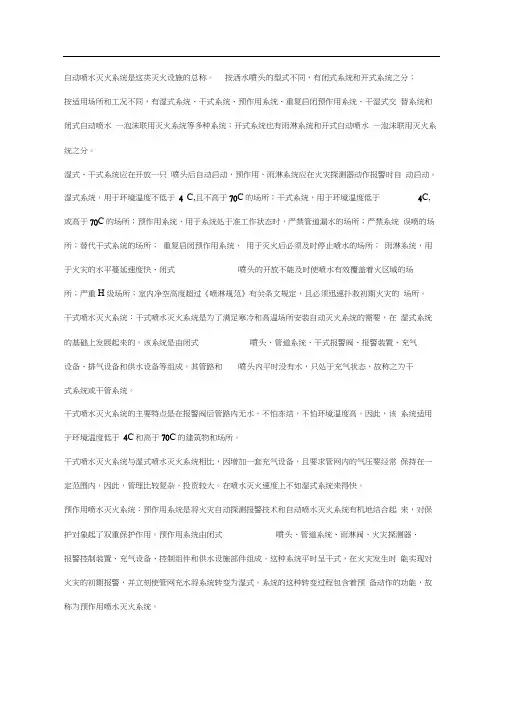

预作用报警阀与湿式报警阀区别
自动喷水灭火系统是这类灭火设施的总称。
按洒水喷头的型式不同，有闭式系统和开式系统之分；按适用场所和工况不同，有湿式系统、干式系统、预作用系统、重复启闭预作用系统、干湿式交替系统和闭式自动喷水一泡沫联用灭火系统等多种系统；开式系统也有雨淋系统和开式自动喷水—泡沫联用灭火系统之分。
湿式、干式系统应在开放一只喷头后自动启动，预作用、雨淋系统应在火灾探测器动作报警时自动启动。
湿式系统，用于环境温度不低于 4 C,且不高于70C的场所；干式系统，用于环境温度低于4C,或高于70C的场所；预作用系统，用于系统处于准工作状态时，严禁管道漏水的场所；严禁系统误喷的场所；替代干式系统的场所；重复启闭预作用系统，用于灭火后必须及时停止喷水的场所；雨淋系统，用于火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域的场所；严重H级场所；室内净空高度超过《喷淋规范》有关条文规定，且必须迅速扑救初期火灾的场所。
干式喷水灭火系统：干式喷水灭火系统是为了满足寒冷和高温场所安装自动灭火系统的需要，在湿式系统的基础上发展起来的。
该系统是由闭式喷头、管道系统、干式报警阀、报警装置、充气设备、排气设备和供水设备等组成。
其管路和喷头内平时没有水，只处于充气状态，故称之为干式系统或干管系统。
干式喷水灭火系统的主要特点是在报警阀后管路内无水，不怕冻结，不怕环境温度高。
因此，该系统适用于环境温度低于4C和高于70C的建筑物和场所。
干式喷水灭火系统与湿式喷水灭火系统相比，因增加一套充气设备，且要求管网内的气压要经常保持在一定范围内，因此，管理比较复杂，投资较大。
在喷水灭火速度上不如湿式系统来得快。
预作用喷水灭火系统：预作用系统是将火灾自动探测报警技术和自动喷水灭火系统有机地结合起来，对保护对象起了双重保护作用。
预作用系统由闭式喷头、管道系统、雨淋阀、火灾探测器、报警控制装置、充气设备、控制组件和供水设施部件组成。
这种系统平时呈干式，在火灾发生时能实现对火灾的初期报警，并立刻使管网充水将系统转变为湿式。
干式、湿式、预作用式、雨淋式喷淋灭火系统各自特点和区别
今天我们一起学习自动喷水灭火系统，通常我们也叫喷淋系统。
自动喷水灭火系统是一种在发生火灾时能自动打开喷头喷水灭火并同时发出火警信号的一种消防灭火设施。
与消火栓系统不同，消火栓灭火系统并不能自动灭火，需要消防人员进行灭火，而自动喷水灭火系统主要特征是通过加压设备将水送入管网中，到带有热敏元件的喷头处。
喷头在火灾的热环境中自动打开，开启洒水灭火，通常喷头下方的覆盖面积大约为12平方米。
自动喷水灭火系统的扑火效率非常高，初期火灾的灭火效率在97%以上。
如初期火灾发现及时灭火迅速，可以减少很多不必要的财产损失，甚至是人员伤亡。
以下是高层建筑或场所应设置自动灭火系统的地方。
有些地方是宜设置自动灭火系统，比如说一类高层建筑及其地下室和半地下室，二类高层建筑及其地下室和半地下室，高层民用建筑内的歌舞娱乐设施等，建筑高度大于100平方米的住宅建筑。
注意一下在我们的防火设计规范中，如果提到宜是必须的意思，是强制性规范。
自动喷水灭火系统的一般包括湿式自动喷水灭火，干式、预作用式以及雨淋式自动灭火系统。
我们通常根据管网中是否有水或者不同的喷头，将自动喷水灭火系统分为喷头常闭式的自动灭火系统和喷头常开式的自动灭火系统。
首先是湿式自动灭火系统，这一种是喷头常闭的灭火系统。
管网中充满着有压力的水，当建筑物发生火灾的时候，火点温度达到开启闭式喷头时，喷头就会出水灭火。
湿式自动喷水灭火系统的优点是灭火及时扑救效率高，但由于是湿式自动灭火系统中管网里一直都会充满有压的水，当发生渗漏的时候会破坏室内环境。
所以该系统只适用于室内环境温度在4度和70度之间的建筑物，如以过低的话可能会造成冰冻或泄露。
湿式灭火系统系统图当发生火灾的时候喷头开启喷水灭火，同时报警阀和水流指示器开始动作，报警阀动作以后，一方面高位水箱开始供水，另一方面通知水力警铃和压力开关，消防控制室在收到火警后会去确认火警，确认无误后会打开消防联动设施，如切断电源打开消防水泵和防排烟设备等。
雨淋、湿式、干式、预作用各系统的区别 以及适用场所
雨淋、湿式、干式、预作用各系统的区别以及适用场所雨淋、湿式、干式、预作用各系统的区别以及适用场所雨淋系统用的是开式喷头，其余用的都是闭式喷头。
雨淋系统动作时，雨淋阀开启后所有的喷头都会动作，用在火灾蔓延迅速的地方，或者是高度超出闭式喷头保护的地方。
比如舞台，摄影棚。
湿式系统最普遍，使用场所注意温度4-70，还有就是对水渍要求不高的场所。
干式系统使用在一般场所，正好可以用在温度低于4，或高于70的场所。
如冷冻库，或是加工车间。
就是灭火系统有时间上的滞后。
预作用系统是在干式系统的基础上，与火灾探测系统连锁，在探测器动作后，将干式系统转化为湿式系统。
雨淋系统为开式自动喷水灭火系统的一种，系统所使用的喷头为开式喷头，发生火灾时，系统保护区域上的所有喷头一起喷水灭火。
(一)雨淋系统的组成和工作原理雨淋系统通常由三部分组成：(1)火灾探测传动控制系统；(2)自动控制成组作用阀门系统；(3)带开式喷头的自动喷水灭火系统。
其中火灾探测传动控制系统可采用火探测器、传动管网或易熔合金锁封来启动成组作用阀。
火灾探测器、传动管网、易熔锁封控制属自动控制手段。
当采用自动手段时，还应设手动装置备用。
自动控制成组作用阀门系统，可采用雨淋阀或雨淋阀加湿式报警阀。
雨淋系统可分为空管式雨淋系统和充水式雨淋系统两大类型。
充水式雨淋系统的灭火速度比空管式雨淋系统快，实际应用时，可根据保护对象的要求来选择合适的形式。
在实际应用中，雨淋系统通常有以下几种组成形式：1.立式雨淋阀系统立式雨淋系统平时喷水管网为干管状态，属于空管雨淋系统，该系统结构较简单，但在水源压力不稳定时，易发生误动作。
2.由湿式报警阀和雨淋阀组成的雨淋系统此系统平时喷水管网为干管状态，属于空管雨淋系统，该系统的报警阀组由湿式报警阀和雨淋阀组成，能有效地防止水源压力不稳定而造成系统的误动作，系统工作比较稳定。
3.充水式雨淋系统此系统雨淋阀后管网内平时充以静压水，水面低于开式喷头的出口，并由溢流管保持恒定平面。
这4张图如果不懂，自喷至少损失8分！（详解报警阀！）
这4张图如果不懂，自喷至少损失8分！（详解报警阀！）今天依旧给大家继续讲解，自动喷水灭火系统，这一章是我们在生活中最容易接触到的一种自动灭火系统，也是保护大多数普通场所的系统，因此无论教材还是真题考察都对这里格外重视。
而今天我们要为大家讲解的，就是在这几种系统中最重要的部件：报警阀。
我们都知道，自动喷水灭火系统分为闭式系统（湿式、干式、预作用、重复启闭预作用、防护冷却系统）和干式系统（雨淋、水幕系统）。
而这些系统所用阀组共可以分为四种：湿式报警阀、干式报警阀、预作用报警阀、雨淋报警阀。
接下来我们就分别对各种阀组的功能以及阀组上连接的管路做详细讲解。
一、湿式报警阀湿式报警阀组是我们学习报警阀的第一站，也是相对结构最简单的阀组。
湿式系统、自动喷水防护冷却系统中均采用此阀组，其实际外观以及内部结构如下：1、湿式报警阀结构中名称如图所示，相对来说比较简单。
其中延迟器和补偿器都是防止管网内水流波动导致阀组误开启的措施。
试验放水阀可以在阀组上开启后，达到只开启阀组而不用运转整个系统来测试阀组的功能的作用。
阀瓣伺应状态下封闭住报警管路，当阀瓣开启后，水流流入报警管路，充满延迟器，触动压力开关、水力警铃报警。
2、湿式报警阀组的复位：在扑救完火灾之后或者实验完之后，停止水泵，更换上新的喷头，然后开启末端试水装置，开启水泵，当末端试水装置处有稳定水流流出时，即可关闭末端试水装置阀门，然后停止消防水泵，阀组即可复位。
二、干式报警阀1、干式报警阀结构1）干式报警阀最主要区别于湿式报警阀，就是其系统侧充满的是有压气体。
因此其阀体上有供气管路来为系统侧加压供气。
2）而为防止系统侧从缝隙中泄露，在阀瓣以上使用一定高度的水进行液封，这部分液封的水是在阀瓣关闭之后，通过阀体上的注水漏斗（参考第一张实拍图上的漏斗），加注进入阀体，当加注水从注水排水阀流出时，即认为液封水位达到要求。
此阀也可以作为报警阀测试管路。
3）报警路线，发生火灾后阀瓣开启，水流进入报警管路（后续和湿式一致不再重复）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•回答:qq
•等级:6
•头衔:项目副经理
简单点说的话,湿式系统就是系统管网里面都有水的,当喷头动作后直接喷水保护。
湿式报警阀的就像止回阀一样,当阀上管路的压力过低了,阀后的压力大,水就直接过去到管网中了。
只不过多了点报警的作用。
而预作用系统一般就是由传动管启动,当系统的的闭式喷头动作后,传动管中的(水或气)压力联通着雨淋阀开启装置,从而开启雨淋阀,通过系统给水管网对火场喷水保护,而系统的喷头就是开式的,直接大面积的喷水保护。
二者最大的区别就就是湿式系统管网中平时就是有水的,需要时直接喷水。
而预作用系统平时管网中就是没水的。
但传动管可能就是用水,或用空气代替的。
这就是系统的简单工作原理。
您可以瞧瞧阀门厂家的工作原理图。
•回答:007
•等级:7
•头衔:项目经理
自动喷水灭火系统分为开式(也叫雨淋)与闭式系统
民用建筑大多都为湿式系统,闭式系统又分为湿式、干式、干湿式、预作用、重复启闭预作用(也叫循环系统)。
用在湿式系统上的叫湿式报警阀,依次为干式报警阀、与作用报警阀等等
开式系统(也叫雨淋系统)分为水喷雾细水雾水幕系统,用在开式系统上的叫雨淋报警阀,与水雾喷头、细水雾喷头、水幕喷头组合就形成了水喷雾系统、细水雾系统、水幕系统;用在预作用与循环系统上的叫预作用阀,国内大多用雨淋阀代替。
湿式报警阀与雨淋报警阀的主要区别就就是系统处于准工作状态时的情况,闭式的报警阀就是常开的,喷头喷水后不需要再打开报警阀;而雨淋报警阀就是常闭的,需要与火灾自动报警系统联动,火警信号确认后(收到两级与门报警信号),打开雨淋阀(通过传动管上的电磁阀),压力开关动作(需要稳压装置提供压力,电磁阀打开后,压力开关动作),启动消防水泵,喷头喷水灭火。
•回答:蓝天阅
•等级:8
•头衔:项目经理★
使用预作用报警阀只要一个湿式报警阀就可以了,没有必要再不设一个雨淋阀。
作为灭火系统湿式报警阀就是用于管道中有压力水的系统中。
雨淋阀就是用于管道中没有水的系统中,作用也就是大同小异。
